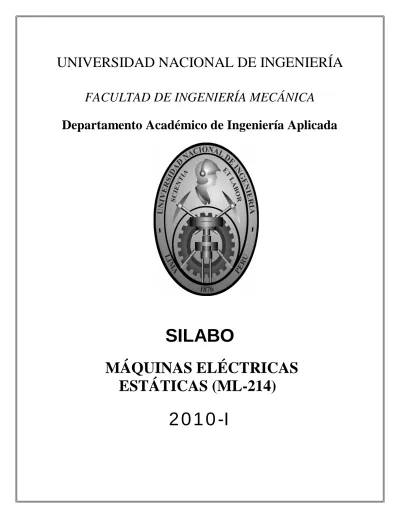

UNIVERSIDAD NACIONAL DE INGENIERÍA
FACULTAD DE INGENIERÍA MECÁNICA
Departamento Académico de Ingeniería Aplicada
SILABO
MÁQUINAS ELÉCTRICAS ESTÁTICAS (ML-214)
2010-I
SILABO P.A. 2010-I
1. INFORMACION GENERAL
Nombre del curso : MÁQUINAS ELÉCTRICAS ESTÁTICAS Código del curso : ML214
Especialidad : M4
Condición : OBLIGATORIO
Ciclo de estudios : 6to
Pre-requisito : ML115
Número de créditos : 04 Total de horas semestrales: 96 Total de horas por semana 06
Teoría : 04
Practica : 02 Laboratorio : -- Duración : -- Sistema de evaluación : F Subsistema de evaluación : --
Profesor de teoría : ING GILBERTO BECERRA
Profesor de práctica : ING. EMILIO MARCELO BARRETO
2. SUMILLA
Introducción: Principios Fundamentales del magnetismo Excitación de estructuras Ferromagnéticas con corriente continua Principios
fundamentales de la inducción electromagnéticas. Excitación de estructuras Ferromagnéticas con corriente alterna. El Transformador monofásico de potencia.
Regulación y eficiencia de un transformador monofásico de potencia.
Autotransformadores monofásicos. Conexiones trifásicas de transformadores monofásicos y transformadores trifásicos. Autotransformadores trifásicos.
Funcionamiento en paralelo de transformadores monofásicos y trifásicos.
UNIVERSIDAD NACIONAL DE INGENIERÍA FACULTAD DE INGENIERÍA MECÁNICA
DEPARTAMENTO ACADÉMICO DE INGENIERÍA APLICADA
3. OBJETIVO
Proporcionar al estudiante los conocimientos básicos del magnetismo y de los circuitos magnéticos en su aplicación en estructuras ferromagnéticas excitadas con corriente continua y con corriente alterna.
Los alumnos al finalizar el curso estarán en capacidad de resolver modelos circuitales de transformadores de potencia monofásicos y trifásicos , explicando su funcionamiento , sus características operativas y determinando correctamente sus parámetros eléctricos.
4. PROGRAMA ANALÍTICO POR SEMANA 1° SEMANA
INTRODUCCIÓN. Principios fundamentales del magnetismo.
2° SEMANA
CARACTERÍSTICAS DE LOS MATERIALES FERROMAGNÉTICOS: Curva de magnetización . Concepto de circuito magnético.
Seminario: Problemas
3° SEMANA
EXCITACIÓN DE ESTRUCTURAS FERROMAGNÉTICAS CON CORRIENTE CONTINUA: Circuitos serie- paralelo con y sin entrehierro.
Seminario: Problemas
4° SEMANA
PRICIPIOS FUNDAMENTALES DE LA INDUCCIÓN ELECTROMAGNÉTICA
EXCITACIÓN DE ESTRUCTURAS FERROMAGNÉTICAS CON CORRIENTE ALTERNA: El reactor con núcleo de hierro . Pérdidas por histéresis y por corrientes parásitas.
Modelo circuital. Armónicos de la corriente de excitación.
Primera práctica calificada.
5° SEMANA
Modelo circuital del reactor con núcleo de hierro . Armónicos de la corriente de excitación.
EL TRANSFORMADOR MONOFÁSICO DE POTENCIA : Constitución física . Circuito equivalente exacto .
Seminario: Problemas
6° SEMANA
Diagramas fasoriales del primario y del secundario del transformador monofásico de potencia. Circuitos equivalentes aproximados . Circuitos equivalentes exactos reflejados al primario y al secundario . Pruebas de vacío y de cortocircuito . Segunda práctica calificada .
7° SEMANA
Regulación y eficiencia del transformador monofásico de potencia .
MÉTODO POR UNIDAD APLICADO AL TRANSFORMADOR MONOFÁSICO DE POTENCIA.
Seminario: Problemas
8° SEMANA
SEMANA DE EXAMENES PARCIALES
9° SEMANA
AUTOTRANSFORMADORES MONOFÁSICOS: Constitución física . Circuito equivalente Ensayos del autotransformador monofásico. Regulación y eficiencia.
Seminario: Problemas 10° SEMANA
CONEXIONES TRIFASICAS DE TRANSFORMADORES MONOFASICOS
La conexión triángulo – triángulo; estrella – estrella ; triángulo – estrella y viceversa. La conexión delta abierto.
Seminario: Problemas
11° SEMANA
TRANSFORMADORES TRIFASICOS :
Pruebas de vacío y de cortocircuito . Circuito equivalente de un transformador Trifásico . Transformador de 3 arrollamientos.
Seminario: Problemas
12° SEMANA
AUTOTRANSFORMADORES TRIFASICOS
Tercera práctica calificada
13° SEMANA
FUNCIONAMIENTO EN PARALELO DE TRANSFORMADORES MONOFASICOS
Condiciones para la operación en paralelo
Influencia de la impedancia interna de los transformadores en el reparto de la carga.
Efecto de la diferencia relación de transformación sobre la marcha en paralelo de 2 transformadores monofásicos.
Seminario: Problemas
14° SEMANA
FUNCIONAMIENTO EN PARALELO DE TRANSFORMADORES TRIFASICOS
Cuarta práctica calificada
15° SEMANA
Repaso de la teoría Seminario: Problemas
16° SEMANA
SEMANA DE EXAMENES FINALES
5.- ESTRATEGIAS DIDÁCTICAS Expositiva y de diálogo.
6.- MATERIALES EDUCATIVOS Y OTROS RECURSOS DIDACTICOS
Utilización de diapositivas y de multimedia Uso de la pizarra, tiza y mota.
Empleo de separatas
7.- EVALUACIÓN
a. Sistema de Evaluación: F
b. Sub sistema de Evaluación : La parte práctica corresponde al dictado de seminarios y prácticas calificadas.
Se considera el 75% de las prácticas calificadas , las de mayor puntaje para la evaluación del promedio de prácticas.
8.- BIBLIOGRAFIA
1. Libro de texto: M.I.T. “Circuitos Magnéticos y Transformadores”
BIBLIOGRAFÍA COMPLEMENTARIA
2. Venbu Gourishankar. “Conversión de Energía Electromecánica”
3. Langsdorf. “Teoría de la máquinas de Corriente Alterna”
4. Kingsley, Kusko y Fitzgerald. Teoría y análisis de las Máquinas Eléctricas.
5. Stephen J. Chapman. Máquinas Eléctricas 6. Enrique Ras. Transformadores
7. Hindmarsh. Máquinas Eléctricas y sus Aplicaciones 8. Juan Corrales Martín. Transformadores
Páginas de internet
DOCENTE DE TEORÍA:
Ing. Gilberto Becerra Arévalo DOCENTE DE PRÁCTICA:
Ing. Emilio Asunción Marcelo Barreto UNI – FIM 2010
