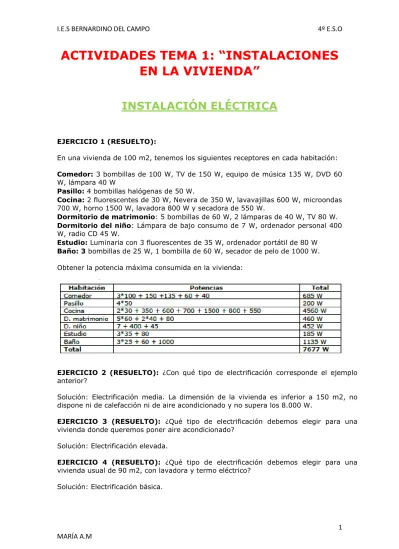

ACTIVIDADES TEMA 1: “INSTALACIONES EN LA VIVIENDA”
INSTALACIÓN ELÉCTRICA
EJERCICIO 1 (RESUELTO):
En una vivienda de 100 m2, tenemos los siguientes receptores en cada habitación:
Comedor: 3 bombillas de 100 W, TV de 150 W, equipo de música 135 W, DVD 60 W, lámpara 40 W
Pasillo: 4 bombillas halógenas de 50 W.
Cocina: 2 fluorescentes de 30 W, Nevera de 350 W, lavavajillas 600 W, microondas 700 W, horno 1500 W, lavadora 800 W y secadora de 550 W.
Dormitorio de matrimonio: 5 bombillas de 60 W, 2 lámparas de 40 W, TV 80 W.
Dormitorio del niño: Lámpara de bajo consumo de 7 W, ordenador personal 400 W, radio CD 45 W.
Estudio: Luminaria con 3 fluorescentes de 35 W, ordenador portátil de 80 W Baño: 3 bombillas de 25 W, 1 bombilla de 60 W, secador de pelo de 1000 W.
Obtener la potencia máxima consumida en la vivienda:
EJERCICIO 2 (RESUELTO): ¿Con qué tipo de electrificación corresponde el ejemplo anterior?
Solución: Electrificación media. La dimensión de la vivienda es inferior a 150 m2, no dispone ni de calefacción ni de aire acondicionado y no supera los 8.000 W.
EJERCICIO 3 (RESUELTO): ¿Qué tipo de electrificación debemos elegir para una vivienda donde queremos poner aire acondicionado?
Solución: Electrificación elevada.
EJERCICIO 4 (RESUELTO): ¿Qué tipo de electrificación debemos elegir para una vivienda usual de 90 m2, con lavadora y termo eléctrico?
1) ¿Qué función tiene la instalación eléctrica de una vivienda?
2) ¿Cuáles es el grado de electrificación más frecuente? ¿Qué circuitos lo componen? ¿Cuál es su potencia máxima?
3) Indica el tipo de electrificación e indica el nombre los tipos de circuitos en cada tipo de electrificación.
4) ¿Qué es el cuadro de mando y protección? ¿Cuál es su función?
5) ¿Qué son los PIA? Explica una situación en la que pueden ser útiles.
6) ¿De qué nos protege el interruptor diferencial? ¿Por qué se llama diferencial?
¿Cómo se comprueba si funciona correctamente?
7) ¿Cuál es la función del interruptor general automático? Explica una situación en la que actúe.
8) ¿Qué es el ICP? ¿Cómo se puede saber su valor?
9) ¿Cómo funciona un punto de luz con dos conmutadores?
10) ¿Qué es una toma de tierra y para qué sirve? ¿De qué colores es el cable de la toma de tierra?
INSTALACIÓN DE AGUA
11) ¿Cuántos circuitos de agua hay? ¿Cuáles son?
12) ¿De qué materiales están hechas las tuberías de agua de una vivienda?
13) ¿Qué función tiene la llave general en la instalación de agua?
14) ¿Para qué sirve una llave de paso individual en un aparato sanitario?
15) ¿Qué es la acometida de agua? ¿Dónde está y qué función tiene la llave de acometida?
16) ¿Para qué sirve un contador de agua? En un edificio, ¿dónde suele estar?
Indica los nombres en el siguiente dibujo:
INSTALACIÓN DE DESAGÜE
17) ¿Qué función tiene la instalación de desagüe de una vivienda?
18) Dibuja un sifón y explica para qué sirve y cómo funciona.
19) ¿Qué función tienen los bajantes? ¿Por qué tienen salida en el tejado del edificio?
20) ¿Qué es el alcantarillado público? ¿Por dónde pasa?
21) ¿Para qué sirve una arqueta registrable en la instalación de desagüe?
Indica los nombres en el siguiente dibujo:
INSTALACIÓN DE GAS
22) ¿Para qué se utiliza el gas en una vivienda?
23) ¿Qué formas hay de suministrar gas?
24) ¿Qué gases se utilizan?
25) ¿Qué función tiene la llave general?
26) ¿Qué es la acometida de gas? ¿Dónde está y para qué sirve la llave de acometida?
27) Indica el tipo de caldera y rellena los huecos del dibujo:
INSTALACIÓN DE CALEFACCIÓN
28) ¿Cuál es el sistema de calefacción más utilizado? ¿Cómo funciona?
29) ¿Qué tipos de sistemas de calefacción nos podemos encontrar?
30) ¿Qué función tienen los radiadores?
31) ¿Qué características tiene una caldera de condensación?
32) ¿Para qué sirve el termostato de la calefacción?
33) ¿Cómo funciona un termostato elemental?
34) ¿En qué consiste la calefacción por suelo radiante? ¿Qué ventajas e inconvenientes tiene? Rellena los huecos en la siguiente imagen:
INSTALACIÓN DE AIRE ACONDICIONADO
36) ¿Cuál es el tipo de aire acondicionado más común? ¿Qué elementos lo componen? Indícalo en la siguiente imagen:
37) Explica cómo funciona un equipo de aire acondicionado.
38) ¿Qué es una bomba de calor? ¿Qué ventajas tiene?
39) ¿Qué se puede hacer para reducir el uso del aire acondicionado?
40) Hasta hace unos años se utilizaban CFC (clorofluorocarbonos) como refrigerantes en los equipos de aire acondicionado. Investiga qué problema causaban los CFC. ¿Qué gases los han sustituido?
ARQUITECTURA BIOCLIMÁTICA
41) ¿Qué es la arquitectura bioclimática?
42) ¿Cuál es la mejor orientación de una casa en un clima frío?, ¿por qué?
43) ¿Por qué es importante aislar los muros y las ventanas de una edificación?
44) ¿Qué es una cubierta vegetal?, ¿qué ventajas tiene?
45) ¿En qué climas conviene pintar las casas de blanco?, explica por qué.
46) ¿Cómo se puede utilizar la vegetación para mantener las casas frescas en verano?
47) ¿Qué función tienen los voladizos en arquitectura bioclimática?
48) ¿En qué consiste la ventilación cruzada? Rellena los huecos de la siguiente imagen:
