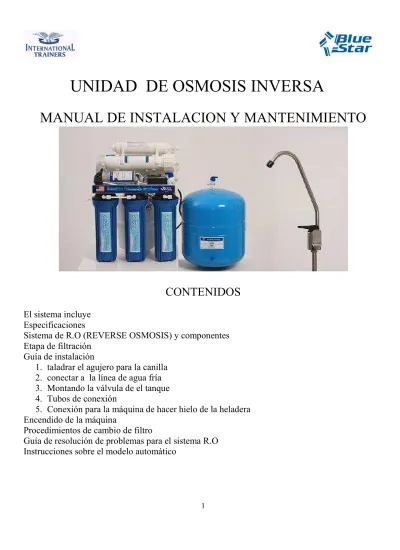

UNIDAD DE OSMOSIS INVERSA
MANUAL DE INSTALACION Y MANTENIMIENTO
CONTENIDOS
El sistema incluye
Especificaciones
Sistema de R.O (REVERSE OSMOSIS) y componentes
Etapa de filtración
Guía de instalación
1.
taladrar el agujero para la canilla
2.
conectar a la línea de agua fría
3.
Montando la válvula de el tanque
4.
Tubos de conexión
5.
Conexión para la máquina de hacer hielo de la heladera
Encendido de la máquina
Procedimientos de cambio de filtro
Guía de resolución de problemas para el sistema R.O
Instrucciones sobre el modelo automático
2
ea todas las instrucciones antes de proceder a la instalación. Asegúrese de seguir cualquier instrucción de plomería especial de su área local. Con el debido cuidado su sistema de filtro producirá agua de alta calidad y gran sabor durante muchos años.
Por favor lea este manual atentamente. Si tiene alguna pregunta por favor contacte a nuestro departamento técnico local. PRECAUCIONES
1. No doble el tubo
2. No tome el agua hasta después de la segunda purificación.
3. El sistema debe estar instalado en la casa y no estar cerca de alguna fuente de calor o directamente expuesto al calor del sol.
4. Si quiere limpiar el sistema por favor apáguelo primero. No rocíe el sistema con agua, sugerimos que lo limpie con un trapo húmedo.
5. Reemplace el cartucho del filtro de acuerdo a lo sugerido o de acuerdo a la calidad de su agua de red.
6. Si fallara alguna parte, por favor no desarme el sistema R.O usted mismo, llame a nuestro departamento técnico y espere recomendaciones.
EL SISTEMA INCLUYE
1. Tanque de depósito de agua 2. Unidad de R.O (reverse osmosis) 3. 5 mts de tubbing blanco de 1/4” (o 3/8”)
4. Accesorios: Válvula esférica del tanque, válvula de montaje, montaje de la canilla, válvula de alimentación de agua, tubo para insertar 1/4” (o 3/8”).
5. Manual y garantías
3 ESPECIFICACIONES: a. Modelo OI 200L b. Tensión de red 220V. 50HZ c. Tensión de operación 24V DC d. Potencia de funcionamiento 25W e. Producción diaria 200L f. Tanque 12L g. Temperatura 5-45º h. Agua de red TDS< 1000ppm
i. Presión del agua de red 0.1Mpa-0.5Mpa j. Porcentaje de retención TDS 96%
k. Etapas de tratamiento 5
l. Opcional Auto Flushing
m. Peso 14 Kg.
SISTEMA DE R.O (REVERSE OSMOSIS) Y COMPONENTES
a. Válvula de alimentación de agua b. Válvula de montaje
c. Soporte del filtro 10” (O 20”) / filtro de sedimento d. Válvula de baja presión
e. Bomba de presión
f. Soporte del filtro 10” (O 20”) / filtro de carbón activado g. Soporte del filtro 10” (O 20”) / filtro de carbón block h. Válvula de retención
i. Soporte de la membrana/ Membrana de osmosis inversa j. Restrictor de flujo
k. Auto flush, opcional l. Tanque de presión de 12 lts m. Válvula esférica
n. Válvula de alta presión o. Filtro de carbón pulidor p. Canilla
4 ETAPAS DE FILTRACION
1. La primera etapa: 10” (o 20”) filtro de sedimento
El filtro de sedimento remueve óxido, arena, arcilla y substancias de más de 10 micrones. Por lo tanto esto lo capacita para tener una buena performance.
Capacidad de purificación: de 9.000L.
2. La segundo etapa: 10” (o 20”) Filtro de Carbón Activo Granular (CAG)
El CAG puede remover algunos químicos orgánicos, pesticidas, substancias flotantes, el cloro remanente, sabor, olor y color indeseado y también partículas metálicas. Capacidad general de purificación: 12.000L.
3. El tercer paso: 10” (20”) Filtro Block de Carbón Activado (BCA)
El BCA puede remover algunos químicos orgánicos, substancias flotantes, el cloro remanente, sabor, olor y color indeseado y partículas metálicas. Capacidad general de purificación: 12.000L..
4. El cuarto paso. Membrana R.O
La membrana de osmosis inversa puede remover sales disueltas, metales pesados, bacterias y algunas substancias orgánicas mayores a 0.0001 micrones efectivamente y la desalinización es mayor a el 96 %. Capacidad general de purificación: 18.000L.
5. El quinto paso: Filtro de carbón pulidor
EL pequeño filtro de carbón online remueve algunas substancias orgánicas, sabores, colores u olores indeseados, metales pesados y hace que el agua tenga mejor sabor. Capacidad general de purificación: 12.000 Lts.
GUIA DE INSTALACIÓN
1. Taladrar el agujero para la canilla.
La canilla debe ser ubicada teniendo en cuenta la estética, su función y conveniencia. Una base llana es necesaria para su mejor posicionamiento. .
Si no hay lugar en la parte superior de la pileta, esta puede ser colocada en la parte de arriba del borde de la pileta. Tenga cuidado de que nada la bloquee como cajones, gabinetes, soportes, etc. Si hay azulejos el método para taladrar es el mismo usado con piletas de porcelana.
5 2. Instalando la línea de agua fría
PRECAUCIÓN: La fuente de agua a su unidad debe ser de agua fría. El agua caliente dañará severamente su sistema de Osmosis Reversa.
1. Localice la válvula de cierre de paso del agua fría abajo de la pileta y ciérrela. Abra la canilla del agua fría para liberar la presión. En canillas donde la perilla para el agua caliente es la misma que la de la fría habrá que cerrar la del agua caliente también. Si sigue saliendo agua una vez cerrada la llave de paso se deberá cerrar la llave de paso general de la vivienda.
2. Desconecte el flexible de la pared e instale una T, vuelva a instalar el flexible y conecte el adaptador que entregamos con el kit y conecte al mismo la válvula de corte para el equipo. (Ver FIG.2)
3. Montando la válvula esférica del tanque
Nota: Tenga cuidado de no estropear la válvula de aire del tanque de agua ya que ha sido pre- seteada y atornillada a la tapa azul por los fabricantes.
1. Coloque cinta de teflón en la rosca superior del tanque
2. Conecte la válvula esférica a la parte superior del tanque de agua. Vea al fig.5 3. Conecte el tubo de salida de la membrana al tanque de agua.
4. Conexiones con tubos.
Precaución: Cuando corte los tubos suplementarios, primero mida la distancia entre los componentes que desea conectar y luego haga el corte.
6
Si su heladera se encuentra dentro de los 8mts de la unidad de osmosis inversa, instale un tubo de plástico de polipropileno de ¼ “. El no uso de éste puede causar sabores indeseados en los cubos de hielo. Si su heladera está a más de 8mts es recomendable que use 3/8 de tubo. Instale un T en el tubo azul entre el final del filtro y la canilla. También es recomendable instalar una válvula esférica en la línea de la máquina de hielo para permitir que la presión crezca lo suficiente en el tanque de agua para que el SOLENOID de la máquina de hielo opere correctamente. Deje la válvula esférica cerrada hasta que el tanque esté lleno y la funciona de encendido esté completa.
6. Reemplazo de partes y mantenimiento
Por favor contacte a los técnicos para servicios y mantenimientos de la unidad de osmosis inversa.
7 ENCENDIDO DE LA UNIDAD
1. Encienda la válvula de agua fría y la válvula de agua debajo de la pileta, pero cierre la válvula esférica. 2. Abra la canilla de osmosis inversa (la palanca negra debe estar para arriba)
3. Controle que no haya pérdidas, y ajuste alguna conexión de ser necesario.
4. Después de 5 minutos el agua empezará a gotear de la canilla de osmosis inversa, déjela así durante 10 minutos y luego gire la manija hacia la posición de cerrado. El tanque se llenará dentro de las 3-5 horas dependiendo de la presión de la red de agua local.
NO TOME EL AGUA DE LA PRIMERA VEZ QUE EL TANQUE SE LLENE CUANDO ACABA DE COMPRAR LA UNIDAD.
5. Cuando el tanque ya se llenó, vacíe el tanque poniendo la canilla PO en la posición de abierta hasta que el tanque esté completamente vacío.
6. Luego cierre esa misma canilla y deje que el tanque se vuelva a llenar. Este proceso puede tardar entre 2-2.5 hs 7. Repita la operación de descarte del agua del tanque 2 veces mas, luego, una vez que se haya llenado el tanque, usted
puede disfrutar del agua.
8. Controle que no haya pérdidas diariamente durante la primera semana y luego hágalo periódicamente.
9. Puede ser que note una coloración un poco lechosa la primera semana, es normal y seguro, son tan solo las burbujas de aire en el agua.
PROCEDIMIENTOS DE CAMBIO DEL FILTRO (Referencia Fig.2)
1. Cierre la conexión de agua girando la perilla en el sentido de las agujas del reloj. 2. Cierre la válvula esférica girándola 90 grados.
3. Use una mano para mantener el sistema, y con la otra gire el soporte del filtro como las agujas del reloj para abrir el soporte.
Nota: si el soporte está muy ajustado trate de abrir la canilla o desconecte la conexión. Entre el tubo y el sistema para reducir la presión de agua en el soporte.
4. Después de abrir el soporte remueva el filtro usado y coloque el nuevo en el soporte. Asegúrese de que el anillo O este en su lugar y gire el soporte en contra de las agujas del reloj para cerrarlo. Fíjese que el sticker quede en la posición central.
5. Repita los pasos 3 y 4 para el cambio del filtro F (filtro precarbón) 6. Encienda la conexión de agua y asegúrese de que no haya pérdidas.
7. Encienda la canilla de osmosis inversa y deje que el agua gotee por unos 10 minutos. El agua debe correr a 1 galón por hora, si es menos a un galón por hora o menor a 0.1 galón por 10 minutos, puede ser señal de que haya que cambiar el filtro G (BAC). Siga los pasos 3 y 4 para hacerlo.
8. Si la corriente de agua está bien entonces vuelva a encender la válvula esférica, después de un minuto cierre la canilla de osmosis inversa y siga con el procedimiento de cambio de filtro.
8
CONTAMINANTES DEL AGUA POTABLE Y SU CONTROL CON EL SISTEMA DE TRATAMIENTO DE LA OSMOSIS INVERSA
CONTAMINANTE INORGANICOS % RECHAZO CTA %RECHAZO TFC
CATIONES Sodio 90-93 99 Calcio 94-97 99 Magnesio 96-98 99 Potasio 87-94 98 Hierro 95-98 99 Manganeso 98-99 99 Aluminio 86-92 99 Amoniaco 98-99 97 Cobre 98-99 99 Niquel 98-99 99 Zinc 98-99 99 Estroncio 98-98 99 Cadmio 96-98 99 Plata 93-98 98 Mercurio 96-98 98 Bario 96-98 99 Cromo 96-99 99 Plomo 96-98 99 ANIONES Cloro 87-93 99 Bicarbonato 90-95 98 Nitrato 60-75 97 Fluor 87-93 98 Silicato 85-90 98 Fosfato 98-99 99 Cromado 86-92 99 Cianuro 86-91 95 Sulfato 96-98 99 Tiosulfato 96-99 99 Ferrocianuro 96-99 97 Bromuro 87-93 98 Borato 30-50 50 Arsénico 96-99 99 Selenio 94-96 99 BIOLOGICOS Y PARTICULAS CONTAMINANTES Bacteria >99 >99 Protozoos >99 >99 Amebas >99 >99 Giardia >99 >99 Amianto >99 >99 Sedimentos/Turbidez >99 >99
9
GUIA DE SOLUCION DE PROBLEMAS PARA EL SISTEMA R.O
PROBLEMA CAUSA SOLUCION
1. Agua color lechosa Aire en el sistema El aire en el sistema es algo normal cuando comienza a funcionar la osmosis. Esto desaparecerá con el uso normal dentro de 1 o 2 semanas. 2. Ruido de la canilla Aire en la canilla
Ubicación de la válvula de montaje Restricción en la linea de salida
Sonido debido al aire en la canilla Reubicación de la válvula a posición horizontal
Bloqueos generados por residuos del triturador de basura o el lavavajillas 3. Poca cantidad de agua en el
tanque de almacenamiento
Sistema recién empezando
La presión de aire en el tanque de almacenamiento es baja
Normalmente toma 4-6 horas para llenarse el tanque. Baja presión de agua y/o temperatura puede reducir la producción.
Añadir presión en el tanque de
almacenamiento, que debe ser entre 5 a 6 psi cuando el tanque esta vació 4. Lenta producción Baja presión de agua
Acogotamiento en el tubing PRE-filtros tapados
Membrana sucia
Este sistema requiere mínimo 40 psi de presión del agua entrante. Una bomba elevadora de presión puede ser necesaria en las áreas de baja presión de agua Chequear que el tubo esta recto o repararlo si es necesario
Reemplazo de PRE-filtros Reemplazo de la membrana 5. Agua sabe o huele mal Agotamiento del filtro pulidor
Membrana sucia
Desinfectante no ha sido eliminado
Reemplazo del filtro pulidor Reemplazo de la membrana
Vaciar el tanque de almacenamiento y rellenarlo
6. No sale agua por la descarga
Restrictor de flujo tapado Reemplazar el restrictor de flujo
7. Perdidas Accesorios mal apretados
Falta de anillo O
Desajuste en la instalación de la válvula de entrada
Apretar los accesorios lo que sea necesario
Contacte a su proveedor Ajustar la válvula de entrada
