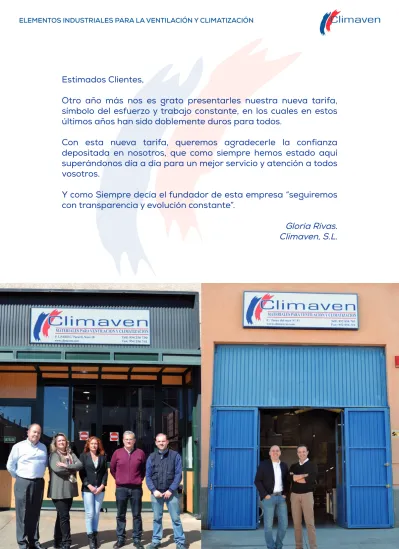

Estimados Clientes,
Otro año más nos es grato presentarles nuestra nueva tarifa,
símbolo del esfuerzo y trabajo constante, en los cuales en estos
últimos años han sido doblemente duros para todos.
Con esta nueva tarifa, queremos agradecerle la confianza
depositada en nosotros, que como siempre hemos estado aquí
superándonos día a día para un mejor servicio y atención a todos
vosotros.
Y como Siempre decía el fundador de esta empresa “seguiremos
con transparencia y evolución constante”.
Gloria Rivas.
Climaven, S.L.
CONDICIONES GENERALES DE VENTA
CONDICIONES GENERALES DE PAGO
RESERVA Y DOMINIO
PRECIOS Y PORTES
GARANTÍAS, DEVOLUCIONES Y ANULACIÓN DE PEDIDOS
• La primera venta se realizará siempre al contado o mediante transferencia anticipada. • Los efectos domiciliados no superarán los plazos establecidos por ley.
• Todos y cada uno de los pagos deberán efectuarse de acuerdo con las condiciones y plazos establecidos y no podrán ser modificados sin el consentimiento expreso por parte de CLIMAVEN, S.L.
• Cualquier anomalía en el pago de las facturas a su vencimiento, originará el cierre del crédito hasta la satisfacción de la deuda y los gastos ocasionados.
• Cuando la forma de pago establecida sea más de 1 giro, pero el importe de la factura sea inferior a 100€, se emitirá un sólo giro por el total de dicha factura.
• En caso de retraso en el pago, los gastos bancarios ocasionados irán por cuenta del comprador.
• La falta de pago supone la inmediata anulación de garantía de los productos y del suministro de pedidos pendientes. • Todas nuestras operaciones están aseguradas por CREDITO Y CAUCIÓN, S.A.
• CLIMAVEN, S.L. se reserva el derecho a modificar los precios de esta tarifa sin previo aviso.
• CLIMAVEN, S.L. tendrá el dominio y considerará en depósito todo producto cuyo importe no haya sido satisfecho por parte del comprador en su totalidad.
NOTA:
PARA UN MEJOR SERVICIO, ROGAMOS LEAN
ATENTAMENTE LAS CONDICIONES DE VENTA.
• Los precios que figuran en la presente tarifa, no incluyen el I.V.A. o impuestos adicionales.
• Siempre se enviarán a portes debidos los siguientes materiales: TUBERÍAS, PIEZAS y ACCESORIOS CON VOLUMEN. • El envío del material será gratuito siempre que supere los 400€ netos y no incluya tubería, en caso de no llegar a
los 400€, se incrementará un mínimo de 15€ en concepto de portes.
*La tubería siempre llevará incremento por portes, debido al volumen de dicho material.
• Los envíos se realizarán por la agencia que CLIMAVEN, S.L. elija, salvo que por indicación del comprador, se remita a PORTES DEBIDOS por su agencia.
• Los plazos de entrega indicados tanto en esta tarifa como en los presupuestos, serán considerados orientativos.
• GARANTÍAS:
* No se aceptará ninguna garantía de aquellos materiales eléctricos que no hayan sido instalados con sus debidas protecciones.
* El periodo de garantía en maquinaria industrial es de 1 año a partir de fecha factura de la venta.
* La aceptación de la garantía será efectiva tras la comprobación por el Servicio Técnico Oficial del fabricante y nunca por criterio particular de CLIMAVEN, S.L. ni del solicitante.
* Las incidencias de garantías por transporte deberá de comunicarse a CLIMAVEN, S.L. dentro de las 24 horas posteriores a la llegada del material y siempre con la correspondiente anotación en el albarán de entrega de la agencia de transportes.
• DEVOLUCIONES:
* No se admitirán devoluciones de materiales de fabricación especial.
* Todas las solicitudes de devolución deberán ir acompañadas del documento que acredite su compra (factura) y siempre se efectuarán previa notoficación, dentro de los 15 días siguientes a la compra.
NO SE ACEPTARÁN DEVOLUCIONES QUE NO CUMPLAN CON ESTOS REQUISITOS.
• ANULACIÓN DE PEDIDOS:
* La anulación de pedidos generará una factura por los gastos que se deriven de dicha anulación en los siguientes casos:
- Cuando esté en marcha el envío del material.
Apartado 1 • EQUIPOS DE VENTILACIÓN
Apartado 3 • DIFUSIÓN Y COMPUERTAS
Apartado 2 • CONDUCCIÓN Y ACÚSTICA
Apartado 4 • FILTRACIÓN
Páginas 6 a 28
Páginas 48 a 61
Páginas 29 a 47
Páginas 62 a 71
ÍNDICE GENERAL
Apartado 5 • RECUPERADOR DE CALOR
Apartado 7 • VENTILADORES INDUSTRIALES
Apartado 6 • CORTINAS, PANELES Y AEROTERMOS
Apartado 8 •
CAMPANAS INDUSTRIALES
Apartado 9 • GAMA DOMÉSTICA
Páginas 72 a 77
Páginas 90 a 98
Páginas 78 a 89
Índice Apartado 1
EQUIPOS DE VENTILACIÓN
CAJAS DE VENTILACIÓN
Páginas 8 a 12
EXTRACTORES EN LÍNEA PARA CONDUCTOS
ACCESORIOS VENTILACIÓN
CAJAS DE VENTILACIÓN 400ºC/2h
VENTILADORES CENTRÍFUGOS
MOTORES Y ACCESORIOS
Página 13
Página 7
Páginas 14 a 19
Páginas 20 a 25
SV FILTER
Características:
• Envolvente acústica recubierto de material fonoabsorbente. • Bridas normalizadas en aspiración e impulsión, para facilitar la
instalación en conductos.
• Filtros G4+F6, F6 + F8 y F7+F9 según modelos. • Tapa de inspección y limpieza de fácil acceso.
Construcción:
• Envolvente en chapa de acero galvanizado.
• Turbina con álabes a reacción, excepto modelos 125 y 150 con turbina multipala. Se suministra con 4 pies soporte, que facilitan su montaje.
• Puertas de acceso para facilitar el mantenimiento y la limpieza.
Motor:
• Motores de rotor exterior, con protector térmico incorporado, clase F, con rodamientos a bolas, protección IP-54
• Monofásicos 230V - 50/60Hz. Regulables.
• Temperatura máxima del aire a transportar +50°C.
Acabado:
• Anticorrosivo en resina de poliéster, polimerizada a 190°C, previo desengrase alcalino y pretratamiento libre de fosfatos.
Modelo Número
Filtros Potencia
Inst. (kW) Velocidad
(r/min) Adm. (A) 230VIntens. max G4+F6 F7+F9
Número Prefiltros Caudal max. (m3/h) Filtros F6+F9 SV/FILTER-125/H SV/FILTER-150/H SV/FILTER-200/H SV/FILTER-250/H SV/FILTER-315/H SV/FILTER-350/H SV/FILTER-400/H 1 1 1 1 1 1 1 0,08 0,17 0,12 0,14 0,12 0,14 0,30 2.220 2.200 1.240 2.380 1.330 1.280 1.330 0,65 1,25 0,85 0,95 0,75 0,95 1,80 300 445 590 660 1.035 1.550 2.050 240 360 375 525 790 1.180 1.600 1 1 1 1 1 1 1 255 385 430 560 850 1.270 1.720 Dim. Filtros (mm) 285 x 217 x 96 335 x 241 x 96 390 x 291 x 96 390 x 291 x 96 540 x 415 x 96 600 x 455 x 96 660 x 498 x 96 Modelo Tipo P.V.P. SV/FILTER-125 G4 SV/FILTER-150 G4 SV/FILTER-200 G4 SV/FILTER-250 G4 SV/FILTER-315 G4 SV/FILTER-350 G4 SV/FILTER-400 G4 SV/FILTER-125 F6 SV/FILTER-150 F6 SV/FILTER-200 F6 SV/FILTER-250 F6 G4+F6 G4+F6 G4+F6 G4+F6 G4+F6 G4+F6 G4+F6 F6+F8 F6+F8 F6+F8 F6+F8 714,07 795,61 881,62 931,05 1.256,55 1.396,95 2.142,26 895,12 973,87 1.058,71 1.108,05 Modelo Tipo P.V.P. SV/FILTER-315 SV/FILTER-350 SV/FILTER-400 SV/FILTER-125 SV/FILTER-150 SV/FILTER-200 SV/FILTER-250 SV/FILTER-315 SV/FILTER-350 SV/FILTER-400 F6+F8 F6+F8 F6+F8 F7+F9 F7+F9 F7+F9 F7+F9 F7+F9 F7+F9 F7+F9 1.417,75 1.554,67 2.366,85 909,37 988,12 1.072,81 1.122,61 1.418,32 1.568,92 2.379,75
EXTRACTORES EN LÍNEA PARA CONDUCTOS
NOVED
AD
CAJAS DE VENTILACION
Modelo CI - 3 Velocidades
Accesorios disponibles
Motor incorporado
Modelo CI
Motor incorporado
Características del Modelo CI: • Aislamiento termo-acústico. • Tapa trasera ciega incluida.
• Estructura en aluminio. TapasTapasT en acero galvanizado desmontables.
• Puerta de registro con asas para facilitar su conexión eléctrica.
• Temperatura máxima de trabajo en continuo 60ºC.
• Preparadas para varillas roscadas.
Permiten instalarse en cualquier posición.
* Estas medidas pueden sufrir variación sin previo aviso.
MODELO
CAJA POTENCIA TENSIÓN MOTOR I max (A) Nivel Sonoro (db) Caudal máximo m3/h Boca (mm) Peso (Kg) Medidas
largo x alto x ancho
P.V.P. 1 Velocidad CI 7/7 CI 7/7 CI 9/9 CI 9/9 CI 10/10 CI 10/10 CI 12/12 CI 12/12 CI 12/12 CI 15/15 0,04 Kw 0,12 Kw 0,12 Kw 0,35 Kw 0,19 Kw 0,59 Kw 0,79 Kw 1,10 Kw 1,50 Kw 2,20 Kw Monofásica Monofásica Monofásica Monofásica Monofásica Monofásica Monofásica Trif. 220/380 Trif. 220/380 Trif. 220/380 0,60 1,50 1,20 2,70 2,00 4,50 6,20 6,54/3,78 6,60/3,80 10,92/6,31 50 50 50 54 54 56 57 58 65 67 1.082 1.815 2.160 2.815 3.020 3.785 6.535 6.935 8.300 10.700 245 x 225 245 x 225 315 x 275 315 x 275 350 x 305 350 x 305 410 x 355 410 x 355 410 x 355 485 x 415 19 18 27 29 31 33 48 50 59 70 470 x 470 x 470 470 x 470 x 470 530 x 530 x 530 530 x 530 x 530 585 x 585 x 585 585 x 585 x 585 670 x 670 x 670 670 x 670 x 670 670 x 670 x 670 810 x 810 x 810 315,72 317,44 368,26 383,19 414,14 428,32 588,71 572,88 810,53 964,29 MODELO
CAJA POTENCIA TENSIÓN MOTOR
I max (A)
Nivel
Sonoro (db) máximo m3/hCaudal largo Medidasx alto x ancho Boca(mm) Peso(Kg)
P.V.P. 3 Velocidades CI 7/7-3V CI 9/9-3V CI 10/10-3V CI 12/12-3V 0,12 Kw 0,35 Kw 0,59 Kw 0,79 Kw Monofásica Monofásica Monofásica Monofásica 1,84 3,20 5,70 6,50 50 54 56 58 1.750 3.140 4.180 6.230 245 x 225 315 x 275 350 x 305 410 x 355 20 30 34 51 470 x 470 x 470 530 x 530 x 530 585 x 585 x 585 670 x 670 x 670 356,55 436,44 485,98 632,58
* Estas medidas pueden sufrir variación sin previo aviso.
Modelos CI
Curvas de rendimiento
1- CI 7/7 - 0,04 Kw
2- CI 7/7 - 0,12 Kw
3- CI 9/9 - 0,12 Kw
4- CI 9/9 - 0,35 Kw
5- CI 10/10 - 0,19 Kw
6- CI 10/10 - 0,59 Kw
7- CI 12/12 - 0,79 Kw
8- CI 12/12 - 1,10 Kw Trifásico
9- CI 15/15 - 2,20 Kw Trifásico
** CI 12/12 - 1,50 Kw Trifásico
(Consultar).
1- CI 7/7 3V - 0,12 Kw
2- CI 9/9 3V - 0,35 Kw
3- CI 10/10 3V - 0,59 Kw
4- CI 12/12 3V - 0,79 Kw
Modelo CM
Transmisión por correas
Características del Modelo CM:
• Aislamiento termo-acústico. • Ventilador montado en base con
poleas y correas.
• Tapa trasera ciega aislada incluida. • Ventilador y motor sobre bancada. • Envolvente de chapa de acero
galvanizada.
• Puerta de registro (fácil
manipulación).
• De serie incorpora motores trifásicos.
Motores de alta eficiencia energética
IE-2
POSICIÓN STANDARD POSICIÓN OPCIONAL 1 POSICIÓN OPCIONAL 2
*Estas medidas pueden sufrir variación sin previo aviso.
Accesorios disponibles
0,25 Kw. 0,37 Kw. 0,55 Kw.
SUPLEMENTO POR MOTOR MONOFÁSICO (Sumar al P.V.P.)
0,75 Kw. 1,10 Kw. 1,50 Kw. 2,20 Kw. 141,68 143,70 145,33 155,84 159,90 162,92 177,09 Motor (Kw) CM 9/9 CM 10/10 CM 20/20 P.V.P. P.V.P. Serie Reforzada CM 12/12 CM 15/15 CM 18/18 CM 22/22 CM 25/25 CM 30/28 0,25 Kw 0,37 Kw 0,55 Kw 0,75 Kw 1,10 Kw 1,50 Kw 2,20 Kw 3,00 Kw 4,00 Kw 5,50 Kw 7,50 Kw 11,00 Kw 15,00 Kw 586,39 586,39 593,43 611,74 -642,35 642,35 644,08 660,59 686,17 725,69 785,16 -2.809,93 2.882,45 3.019,73 3.326,74 3.547,25 -739,02 755,55 781,12 819,73 878,79 904,78 -3.106,70 3.222,71 3.332,98 3.674,66 4.026,47 4.430,66 -853,72 889,55 955,49 977,32 944,92 -3.662,57 3.753,02 3.916,88 4.130,80 4.401,27 5.028,53 -1.033,31 1.069,68 1.128,23 1.153,87 1.237,12 1.472,57 -4.409,16 4.558,64 4.685,79 5.467,88 5.941,90 Ancho Alto Generales
Largo Ancho x Alto Impulsión
Dimensiones en mm. Características Unidad de
Ventilación
Modelo CM Ancho x Alto Max. potencia
al eje Kw. R.P.M. Max. Diámetro del eje del ventilador Temperatura del aire a transportar ºC Aspiración Límites de Empleo
470 530 585 670 810 990 1.235 1.420 1.520 1.670 470 530 585 670 810 990 1.220 1.315 1.450 1.670 670 760 830 890 1.020 1.270 1.420 1.520 1.670 1.940 245 310 345 410 485 570 605 655 765 890 220 275 300 355 415 490 605 695 795 935 1,10 3,00 4,00 4,00 5,50 7,50 15,00 15,00 15,00 18,50 620 710 820 960 2.400 1.800 1.800 1.500 1.200 1.000 1.300 1.200 900 800 1.125 1.310 1.410 1.560 -20°/85° -20°/85° -20°/85° -20°/85° -20°/85° -20°/85° -20°/100° -20°/100° -20°/100° -20°/100° 20 20 20 25 25 25 35 35 40 40 CM 7/7 CM 9/9 CM 10/10 CM 12/12 CM 15/15 CM 18/18 CM 20/20 CM 22/22 CM 25/25 CM 30/28 CIEGA CIEGA
ATENCIÓN:
Posiciones Opcionales 1 y 2
10%
+
Modelo CM
Tabla de Rendimientos
PRESIÓN ESTÁTICA (MM C.D.A.)Caudal Aire M3/h. Kw 10 15 20 25 30 35 40 45 50 RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Modelo CM 7-7 9-9 10-10 12-12 15-15 18-18 20-20 22-22 25-25 30-28 750 1.000 1.250 1.500 2.000 2.000 2.500 3.000 3.000 3.500 4.000 4.500 4.000 4.500 5.000 5.500 6.000 6.500 6.000 7.000 8.000 9.000 10.000 11.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000 16.000 17.000 16.000 17.000 18.000 19.000 20.000 21.000 20.000 22.000 24.000 26.000 28.000 24.000 26.000 28.000 30.000 32.000 34.000 36.000 38.000 33.500 35.000 37.500 40.000 42.500 45.000 47.500 50.000 0,25 0,25 0,25 0,37 0,55 0,25 0,25 0,37 0,37 0,37 0,55 0,75 0,37 0,55 0,55 0,75 0,75 1,10 0,55 0,75 1,10 1,50 2,20 2,20 1,10 1,10 1,50 1,50 2,20 3,00 3,00 4,00 5,50 1,50 2,20 2,20 3,00 3,00 4,00 2,20 3,00 3,00 4,00 5,50 2,20 3,00 3,00 4,00 4,00 5,50 7,50 7,50 3,00 3,00 3,00 4,00 5,50 5,50 7,50 7,50 900 905 950 1.000 1.200 760 800 840 800 800 920 1.000 560 600 610 680 710 750 510 575 600 670 705 760 460 500 530 560 600 630 660 705 730 420 480 510 530 550 575 440 455 505 540 575 320 330 340 350 370 380 400 420 245 255 260 265 285 305 315 325 0,25 0,25 0,37 0,55 0,75 0,25 0,37 0,37 0,37 0,55 0,75 1,10 0,37 0,55 0,75 0,75 1,10 1,10 0,55 0,75 1,10 1,50 2,20 3,00 1,10 1,50 2,20 2,20 2,20 3,00 3,00 4,00 5,50 2,20 2,20 2,20 3,00 4,00 4,00 3,00 3,00 4,00 4,00 5,50 3,00 3,00 4,00 4,00 5,50 5,50 7,50 7,50 3,00 3,00 4,00 4,00 5,50 7,50 7,50 11,00 1.100 1.060 1.100 1.150 1.250 880 900 950 900 920 1.000 1.080 675 700 720 750 770 810 560 610 675 710 760 800 520 550 575 605 630 675 700 735 765 500 520 545 565 580 605 475 500 530 555 590 340 350 370 380 390 415 430 440 270 280 290 300 320 330 340 350 – 0,37 0,37 0,55 0,75 0,37 0,37 0,55 0,55 0,75 0,75 1,10 0,55 0,55 0,75 1,10 1,10 1,10 0,75 1,10 1,50 2,20 2,20 3,00 1,50 1,50 2,20 2,20 3,00 4,00 4,00 5,50 5,50 2,20 3,00 3,00 3,00 4,00 4,00 3,00 4,00 4,00 5,50 7,50 3,00 4,00 4,00 4,00 5,50 5,50 7,50 7,50 3,00 4,00 4,00 5,50 5,50 7,50 7,50 11,00 – 1.250 1.275 1.300 1.400 1.000 1.025 1.050 965 1.000 1.075 1.150 750 770 800 820 840 870 630 680 720 760 800 845 570 600 620 650 680 705 735 760 800 545 555 580 600 620 630 500 535 550 580 615 375 385 395 405 425 435 470 475 305 310 320 325 335 345 360 370 – – 0,37 0,55 0,75 0,37 0,55 0,55 0,55 0,75 0,75 1,10 0,55 0,75 0,75 1,10 1,10 1,50 1,10 1,10 1,50 2,20 2,20 3,00 1,50 2,20 2,20 3,00 3,00 4,00 4,00 5,50 5,50 3,00 3,00 3,00 4,00 4,00 4,00 3,00 4,00 5,50 5,50 7,50 3,00 4,00 4,00 5,50 5,50 7,50 7,50 11,00 4,00 4,00 5,50 5,50 7,50 7,50 11,00 11,00 – – 1.400 1.450 1.500 1.100 1.120 1.150 1.050 1.075 1.150 1.200 830 840 850 875 900 920 710 750 770 830 850 900 620 640 660 690 710 740 770 800 830 575 585 610 625 640 660 535 560 580 605 630 410 420 430 440 450 465 470 485 330 340 345 350 360 370 375 380 – – 0,55 0,75 0,75 0,37 0,55 0,75 0,55 0,75 1,10 1,10 0,75 1,10 1,10 1,10 1,50 1,50 1,10 1,50 2,20 2,20 3,00 3,00 1,50 2,20 2,20 3,00 4,00 4,00 4,00 5,50 – 3,00 3,00 3,00 4,00 4,00 5,50 4,00 4,00 5,50 7,50 7,50 4,00 4,00 5,50 5,50 7,50 7,50 11,00 11,00 4,00 5,50 5,50 5,50 7,50 11,00 11,00 11,00 – – 1.575 1.575 1.600 1.200 1.210 1.250 1.110 1.150 1.205 1.275 900 910 920 940 960 990 775 800 820 870 900 930 660 680 700 730 750 780 805 835 – 605 620 640 655 670 685 560 580 600 625 650 440 450 460 470 475 480 485 505 355 365 370 375 380 390 400 410 – – – – – 0,55 0,55 0,75 0,75 0,75 1,10 1,10 1,10 1,50 1,50 1,50 1,50 1,50 1,10 1,50 2,20 2,20 3,00 4,00 2,20 2,20 2,20 3,00 4,00 5,50 5,50 5,50 – 3,00 3,00 3,00 4,00 5,50 5,50 4,00 4,00 5,50 7,50 7,50 4,00 5,50 5,50 7,50 7,50 7,50 11,00 11,00 5,50 5,50 7,50 7,50 7,50 11,00 11,00 11,00 – – – – – 1.260 1.320 1.330 1.200 1.225 1.275 1.320 960 970 980 1.000 1.020 1.040 830 850 865 915 930 970 700 720 740 766 785 805 830 860 – 650 655 665 680 700 720 580 625 640 655 670 475 480 485 490 500 510 520 530 370 380 385 390 400 410 415 425 – – – – – – 0,75 0,75 0,75 0,75 1,10 1,50 – – – 1,50 1,50 2,20 1,50 1,50 2,20 3,00 3,00 4,00 2,20 2,20 3,00 4,00 4,00 5,50 5,50 5,50 – 3,00 3,00 4,00 4,00 5,50 5,50 4,00 5,50 7,50 7,50 11,00 5,50 5,50 5,50 7,50 7,50 11,00 11,00 11,00 5,50 5,50 7,50 7,50 11,00 11,00 11,00 11,00 – – – – – – 1.400 1.425 1.270 1.300 1.320 1.375 – – – 1.060 1.065 1.100 875 900 910 980 1.000 1.020 740 760 780 800 820 845 860 900 – 680 685 700 715 730 750 625 645 655 675 700 500 510 520 525 530 540 545 550 405 415 420 425 430 440 445 450 – – – – – – – – 0,75 1,10 1,10 1,50 – – – 1,50 1,50 2,20 1,50 2,20 2,20 3,00 4,00 4,00 2,20 3,00 3,00 4,00 5,50 5,50 5,50 – – 4,00 4,00 4,00 5,50 5,50 5,50 4,00 5,50 7,50 7,50 11,00 5,50 5,50 7,50 7,50 7,50 11,00 11,00 11,00 7,50 7,50 7,50 11,00 11,00 11,00 11,00 15,00 – – – – – – – – 1.350 1.350 1.400 1.435 – – – 1.120 1.140 1.150 950 950 965 980 1.020 1.050 770 790 805 830 850 875 905 – – 700 710 725 740 750 770 650 670 685 705 725 520 525 530 540 550 560 570 575 430 435 440 445 448 450 460 470 – – – – – – – – – 1,10 1,10 1,50 – – – 1,50 2,20 2,20 1,50 2,20 2,20 3,00 4,00 4,00 2,20 3,00 3,00 4,00 5,50 5,50 5,50 – – 4,00 4,00 4,00 5,50 5,50 5,50 5,50 5,50 7,50 11,00 11,00 5,50 7,50 7,50 7,50 11,00 11,00 11,00 11,00 7,50 7,50 11,00 11,00 11,00 11,00 15,00 15,00 – – – – – – – – – 1.425 1.450 1.500 – – – 1.160 1.180 1.200 980 1.000 1.010 1.040 1.050 1.090 810 820 840 865 880 900 935 – – 740 750 765 775 780 800 670 690 705 715 745 550 555 565 575 580 585 590 595 455 460 465 470 475 480 482 485
Modelos UPE - 140/59
Pequeños caudales
Especialmente diseñadas para su instalación en aseos, baños, oficinas, etc. • Aislamiento acústico de 5 mm. de espesor.• Puerta de registro con tornillería simétrica. • Incorpora ventilador centrífugo.
Ø Bocas: 120 mm.
Modelos UPE - 145/220
Pequeños caudales
Especialmente diseñadas para su instalación en aseos, baños, oficinas, etc. • Aislamiento acústico de 5 mm. de espesor.
• Puerta de registro con tornillería simétrica. • Incorpora ventilador centrífugo.
• Bocas rectangulares • Impulsión: 255 x 105 mm. • Aspiración: 300 x 150 mm.
Modelos SB
Pequeños caudales
Especialmente diseñadas para su instalación en aseos, baños, oficinas, etc. • Ventilador totalmente construido en chapa galvanizada.
• Insonorizada mediante paneles aislados con resistencia al fuego M1. • Bridas de conexión redondas para acople directo a tuberías circulares. • Motor asíncrono de rotor exterior (incluye protector térmico y
rodamientos a bolas de engrase permanente).
• Protección IP-44. Temperatura máxima de trabajo en continuo 50ºC. Ø bocas: Los diámetros de las bocas coinciden con el modelo. Modelo Potencia Útil Caudal Máximo Largo x Ancho x Alto (mm.) P.V.P. UPE 140/59 98 W 260 m3/h. 250 x 250 x 185 184,53
Modelo Potencia Útil Caudal Máximo Largo x Ancho x Alto (mm.) P.V.P. UPE 145/220 37 W 520 m3/h. 250 x 450 x 250 262,42
Modelo P. Nominal P.V.P.
Kw. I. Máxima (A)
230 R.P.M.max. CaudalM3/h. dB (A)*Sonido PesoKg. Largo x Ancho x Alto (mm.)Medidas (mm.) SB 125/H SB 150/H SB 200/H SB 200/L 254,12 292,27 346,98 339,00 0,11 0,21 0,14 0,10 0,50 1,00 0,70 0,40 2.700 2.600 2.600 2.450 400 550 875 700 30 40 45 44 4,50 6,20 7,50 7,50 319 x 269 x 200 375 x 305 x 260 439 x 339 x 256 439 x 339 x 256
TOLVAS
Para cajas
* Los precios de las tolvas para cajas UPE 145/220 son los mismos de la 7/7.
FILTROS
Para cajas
CAJAS VACÍAS
CI y CM
VISERAS
Para cajas
TEJADILLOS
Para cajas
REJILLAS SOBREPRESIÓN
PULSADOR EMERGENCIA
INTERRUPTOR VELOCIDAD
Fachadas
* Medidas Superiores Consultar. * Opción Aluminio Consultar.
Construído integramente en PVC.
Interruptor de paro-marcha de cuatro posiciones (0-1-2-3) para seleccionar las diferentes velocidades del BD 3V.
ACCESORIOS DE VENTILACIÓN
Pulsador de emergencia con desenclavamiento manual. Modelo Caja Hasta Ø 200 Ø 250 Ø 300 Ø 350 P.V.P. Ø 400 Ø 450 Ø 500 Ø 550 7/7 9/9 10/10 12/12 15/15 18/18 -44,54 54,26 62,17 64,75 73,67 41,66 44,54 -41,66 44,54 54,26 62,17 -54,26 62,17 64,75 73,67 -62,17 64,75 73,67 -64,75 73,67 -64,75 73,67 -64,75 73,67 Modelo Caja P.V.P. 7/7 9/9 10/10 12/12 15/15 18/18 156,72 163,94 171,22 195,02 212,77 236,37
Caja Modelo CI Modelo CM 7/7 9/9 10/10 12/12 15/15 153,13 166,95 189,13 220,71 291,25 255,68 273,53 302,86 349,78 414,26 Modelo Caja P.V.P. 7/7 9/9 10/10 12/12 15/15 18/18 52,90 52,90 54,55 58,14 75,71 89,24 Modelo Caja P.V.P. 7/7 9/9 10/10 12/12 15/15 18/18 36,86 40,95 45,05 47,78 51,87 64,16
Modelo I. máx (A) Tensión(V) Aplicable P.V.P. INT 3V INT 3VX 32,52 73,98 3 20 IP-44 IP-44 BD 3V 7/7 Resto BD 3V Modelo
PE-1 NC (normal cerrado) PE-1 NC+NA (normal cerrado o abierto)
P.V.P. 118,07 143,29
Modelo ExterioresMedidas P.V.P. PCP-25 PCP-30 PCP-35 PCP-40 PCP-45 PCP-50 PCP-56 300 x 300 350 x 350 400 x 400 460 x 460 500 x 500 550 x 550 610 x 610 79,59 86,21 100,90 101,03 143,42 182,82 244,20
CAJAS DE VENTILACIÓN 400ºC/2h
Características del Modelo:
Cajas de ventilación para trasegar aire a 400ºC/2h, fabricadas en chapa de acero galvanizada, ventilador centrífugo de álabes hacia adelante, accionado a transmisión por un motor montado en el interior de esta. - Motores IP55.
- Pueden equipar motores de 0,25 a 7,5 Kw. - Tensión de alimentación.
• Trifásicos 230/400V-50Hz hasta 4 Kw • 400/690V-50Hz, para potencias superiores.
• Monofásicos 230V-50Hz, para potencias de hasta 2,2 Kw, bajo
demanda.
• De 2 velocidades, bajo demanda.
Modelo CMF
Homologada 400°C/2h
HOMOLOGADAS
PARA TRASEGAR
AIRE A 400° C/2H
* IMPORTANTE: Impulsión Vertical, incremento del 10% sobre P.V.P.
* A estas medidas hay que añadir su bancada correspondiente (60 mm. de altura y 180 mm. de longitud). * Estas medidas pueden sufrir variación sin previo aviso.
Modelo bajo demanda SALIDA
HORIZONTAL VERTICALSALIDA
* IMPORTANTE: Tapa trasera no incluida.
Accesorios disponibles
Motor (Kw) CMF 12/12
P.V.P. MODELO CMF Impulsión Horizontal
CMF 9/9 CMF 10/10 CMF 15/15 CMF 18/18 0,25 Kw. 0,37 Kw. 0,55 Kw. 0,75 Kw. 1,10 Kw. 1,50 Kw. 2,20 Kw. 3,00 Kw. 4,00 Kw. 5,50 Kw. -1.287,63 1.310,63 1.333,92 1.382,90 1.421,08 1.493,36 -1.082,18 1.082,18 1.102,10 1.128,37 1.168,50 -1.133,56 1.156,56 1.180,23 1.249,62 1.284,65 -1.618,77 1.676,00 1.700,16 1.750,10 1.840,17 1.858,09 2.000,87 -2.058,12 2.083,33 2.202,66 2.236,05 2.351,24 2.530,41 9/9 12/12 P.V.P. Tapa CMF 10/10 15/15 18/18 34,94 39,42 40,98 44,21 46,60 UNIDAD DE VENTILACIÓN MODELO CMF Ancho Alto GENERALES DIMENSIONES (mm.) Largo Ancho x Alto
Impulsión Ancho x Alto Aspiración CMF-9/9 CMF-10/10 CMF-12/12 CMF-15/15 CMF-18/18 780 825 950 1.100 1.271 562 592 677 802 924 793 852 970 1.103 1.279 301 330 396 473 556 678 723 848 1.006 1.175 260 291 341 404 483 454 484 570 699 818 0,25 Kw 0,75 Kw
SUPLEMENTO POR MOTOR MONOFÁSICO (Sumar al P.V.P.)
0,33 Kw 0,55 Kw 1,10 Kw 1,50 Kw 2,20 Kw 141,68 143,70 145,33 155,84 159,90 162,92 177,09
Modelo CMF
Tablas de rendimiento
Caudal Aire m3/h. Kw 10 15 20 25 30PRESIÓN ESTÁTICA (MM C.D.A.)
35 40 45 50 RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Kw RPM Modelo CMF 7-7 9-9 10-10 12-12 15-15 18-18 750 1.000 1.250 1.500 2.000 2.000 2.500 3.000 3.000 3.500 4.000 4.500 4.000 4.500 5.000 5.500 6.000 6.500 6.000 7.000 8.000 9.000 10.000 11.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000 16.000 17.000 0,25 0,25 0,25 0,37 0,55 0,25 0,25 0,37 0,37 0,37 0,55 0,75 0,37 0,55 0,55 0,75 0,75 1,10 0,55 0,75 1,10 1,50 2,20 2,20 1,10 1,10 1,50 1,50 2,20 3,00 3,00 4,00 5,50 900 905 950 1.000 1.200 760 800 840 800 800 920 1.000 560 600 610 680 710 750 510 575 600 670 705 760 460 500 530 560 600 630 660 705 730 0,25 0,25 0,37 0,55 0,75 0,25 0,37 0,37 0,37 0,55 0,75 1,10 0,37 0,55 0,75 0,75 1,10 1,10 0,55 1,10 1,10 1,50 2,20 3,00 1,10 1,50 2,20 2,20 2,20 3,00 3,00 4,00 5,50 1.100 1.060 1.100 1.150 1.250 880 900 950 900 920 1.000 1.080 675 700 720 750 770 810 560 610 675 710 760 800 520 550 575 605 630 675 700 735 765 – 0,37 0,37 0,55 0,75 0,37 0,37 0,55 0,55 0,75 0,75 1,10 0,55 0,55 0,75 1,10 1,10 1,50 0,75 1,10 1,50 2,00 2,00 3,00 1,50 1,50 2,00 2,00 3,00 4,00 4,00 5,50 5,50 – 1.250 1.275 1.300 1.400 1.000 1.025 1.050 965 1.000 1.075 1.150 750 770 800 820 840 870 630 680 720 760 800 845 570 600 620 650 680 705 735 760 800 – – 0,55 0,55 0,75 0,37 0,55 0,55 0,55 0,75 0,75 1,10 0,55 0,75 0,75 1,10 1,10 1,50 1,10 1,10 1,50 2,00 2,00 3,00 1,50 2,00 2,00 3,00 3,00 4,00 4,00 5,50 5,50 – – 1.400 1.450 1.500 1.100 1.120 1.150 1.050 1.075 1.150 1.200 830 840 850 875 900 920 710 750 770 830 850 900 620 640 660 690 710 740 770 800 830 – – 0,55 0,75 0,75 0,37 0,55 0,75 0,55 0,75 1,10 1,10 0,75 1,10 1,10 1,10 1,50 1,50 1,10 1,50 2,00 2,00 3,00 3,00 1,50 2,00 2,00 3,00 4,00 4,00 4,00 5,50 – – – 1.575 1.575 1.600 1.200 1.210 1.250 1.110 1.150 1.205 1.275 900 910 920 940 960 990 775 800 820 870 900 930 660 680 700 730 750 780 805 835 – – – – – – 0,55 0,55 0,75 0,75 0,75 1,10 1,10 1,10 1,50 1,50 1,50 1,50 2,00 1,10 1,50 2,00 2,00 3,00 4,00 2,00 2,00 2,00 3,00 4,00 5,50 5,50 5,50 – – – – – – 1.260 1.320 1.330 1.200 1.225 1.275 1.320 960 970 980 1.000 1.020 1.040 830 850 865 915 930 970 700 720 740 766 785 805 830 860 – – – – – – – 0,75 0,75 0,75 0,75 1,10 1,50 – – – 1,50 1,50 2,00 1,50 1,50 2,00 3,00 3,00 4,00 2,00 2,00 3,00 4,00 4,00 5,50 5,50 5,50 – – – – – – – 1.400 1.425 1.270 1.300 1.320 1.375 – – – 1.060 1.065 1.100 875 900 910 980 1.000 1.020 740 760 780 800 820 845 860 900 – – – – – – – – – 0,75 1,10 1,10 1,50 – – – 1,50 1,50 2,00 1,50 2,00 2,00 3,00 4,00 4,00 2,00 3,00 3,00 4,00 5,50 5,50 5,50 – – – – – – – – – – 1.350 1.350 1.400 1.435 – – – 1.120 1.140 1.150 950 950 965 980 1.020 1.050 770 790 805 830 850 875 905 – – – – – – – – – – – 1,10 1,10 1,50 – – – 1,50 2,00 2,00 1,50 2,00 2,00 3,00 4,00 4,00 2,00 3,00 3,00 4,00 5,50 5,50 5,50 – – – – – – – – – – – 1.425 1.450 1.500 – – – 1.160 1.180 1.200 980 1.000 1.010 1.040 1.050 1.090 810 820 840 865 880 900 935 – –
Modelo R.P.M. Nominal 230V P. Norm. kw PesoKg. 400V Sonido dB (A) Q. Max. m3/h P.V.P. DHUMAT 400 T4 0,75 kw DHUMAT 400 T6 0,25 kw DHUMAT 450 T4 1,1 kw DHUMAT 450 T6 0,37 kw DHUMAT 500 T4 1,5 kw DHUMAT 500 T6 0,55 kw DHUMAT 560 T4 3 kw DHUMAT 560 T6 1,1 kw DHUMAT 630 T4 4,4 kw DHUMAT 630 T6 1,5 kw DHUMAT 710 T6 3 kw DHUMAT 800 T6 5,5 kw 1.500 1.000 1.500 1.000 1.500 1.000 1.500 1.000 1.500 1.000 1.000 1.000 3,48 1,51 4,33 2,13 5,88 2,85 11,70 5,50 15,20 6,90 12,40 -0,75 0,25 1,1 0,37 1,5 0,55 3 1,1 4 1,5 3 5,5 84 81 120 114 153 146 194 183 246 229 303 363 2,01 0,87 2,50 1,23 3,40 1,65 6,80 3,20 8,80 4,00 7,20 12,42 54 46 59 50 66 54 66 57 70 60 63 67 4.760 3.130 6.690 4.270 8.980 5.680 11.620 7.390 16.720 10.740 16.720 22.000 1.176,91 1.190,40 1.468,63 1.355,31 1.779,84 1.599,48 1.954,75 1.803,88 2.533,62 2.304,05 2.981,63 3.455,39 I Nominal (A)
SERIE TRIFÁSICA
SERIE TRIFÁSICA 2 VELOCIDADES
Modelo R.P.M.Nominal
I. Nominal (A)
230V P. Norm.kw Q. Max.m3/h SonidodB (A) PesoKg. P.V.P. DHUMAT 400 T4/T8 0,75/0,12 kw 1.500/750 2,03/0,68 0,75/0,12 4.760/2.380 54 83 1.302,48
Homologación Oficial APPLUS según Norma EN 12101-3: 2002
DHUMAT
Caja de desenfumaje a reacción 400°C/2h.
Características Constructivas:
ENVOLVENTE:
• Fabricación en chapa de acero galvanizado, motor con patas fijado sobre dos montantes. Conjunto placa/soporte/turbina desmontables.
TURBINA:
• Tipo centrífuga a reacción, en acero galvanizado, equilibrada dinámicamente. • Acoplamiento directo sobre el eje del motor.
MOTOR:
• Motor trifásico con protección IP-55 y aislamiento clase F. Motores de una velocidad con voltajes estándar 230/400V 50Hz hasta 4kW y 400/690V 50Hz para potencias superiores de 4 y 6 polos. Motores 2 velocidades Dahlander de 4/8 y 6/12 polos, y motores de 2 velocidades bobinado independiente de 6/8 y 4/6 polos.
Aplicaciones:
• Desenfumaje de edificios de gran altura y establecimientos que reciben público. • Ventilación y extracción de humos de aparcamientos cubiertos.
• Ventilación de locales técnicos, industriales o comercios.
CJBDT/CBDT
Unidades de extracción y extractores centrífugos de doble aspiración con motor
directo, para trabajar inmersos en zonas de riesgo de incendio 400°C/2h. y
300°C/2h., con posibilidad de motor monofásico.
VENTILADOR:
• Envolvente en chapa de acero galvanizado.
• Turbina con álabes hacia delante, en chapa de acero galvanizado.
• Caja de conexiones exterior.
• Amortiguadores antivibratorios (CJBDT).
• Homologación según norma EN 12101-3:2002/AC:2006, con certificación Nº 0370-CPR-0580.
MOTOR:
• Motores clase H, uso continuo S1 y uso emergencia S2, con rodamientos a bolas, protección IP-55 de 1 ó 2 velocidades según modelo.
• Monofásicos 230V 50 Hz y Trifásicos 230/400V 50Hz (hasta 4 CV) y 400/690V 50Hz (potencias superiores a 4CV). • Temperatura máxima de aire a
transportar: Servicio S1 -20°C +60°C en continuo, Sevicio S2 300°C/2h., 400°C/2h. ACABADO:
• Anticorrosivo en chapa de acero galvanizado.
BAJO DEMANDA:
• Extractores con impulsión circular. • Extractores con salida vertical. Modelo Velocidad (r/min.) Potencia Ins. (kW) Nivel PresiónCJBDT P.V.P. F-300CBDT Caudal máx. (m3/h) Sonora dB (A)CBDT P.V.P. F-300CJBDT P.V.P. F-400CJBDT P.V.P. F-400CBDT CJBDT CBDT 9/9-4T CJBDT CBDT 9/9-4/8T CJBDT CBDT 9/9-4M CJBDT CBDT 9/9-6T CJBDT CBDT 9/9-6M CJBDT CBDT 10/10-4T CJBDT CBDT 10/10-4/8T CJBDT CBDT 10/10-4M CJBDT CBDT 10/10-6T CJBDT CBDT 10/10-6M CJBDT CBDT 12/12-6T-1 CJBDT CBDT 12/12-6/12T-1 CJBDT CBDT 12/12-6M-1 CJBDT CBDT 12/12-6T-1,5 CJBDT CBDT 12/12-6/12T-1,5 CJBDT CBDT 12/12-6M-1,5 CJBDT CBDT 15/15-6T CJBDT CBDT 15/15-6/12T CJBDT CBDT 18/18-6T CJBDT CBDT 18/18-6/12T CJBDT CBDT 20/20-6T CJBDT CBDT 20/20-6/12T CJBDT CBDT 22/22-6T CJBDT CBDT 22/22-6/12T 1.420 1.440/710 1.410 920 900 1.420 1.440/710 1.410 920 900 940 935/430 920 945 640/450 920 950 940/470 970 970/480 970 970/480 960 970/480 0,55 0,55/0,15 0,55 0,25 0,25 0,55 0,55/0,15 0,55 0,25 0,25 0,75 0,75/0,15 0,75 1,10 1,10/0,18 1,10 2,20 2,20/0,37 4,00 4,00/0,65 5,50 5,50/1,00 7,50 7,50/1,40 64 64/51 64 60 60 67 67/54 67 63 63 64 64/52 64 65 65/53 65 67 67/54 67 67/54 68 68/55 69 69/58 1.370,17 1.555,72 1.369,51 1.333,42 1.338,22 1.410,41 1.596,37 1.441,72 1.373,62 1.378,21 1.721,71 1.819,12 1.739,41 1.793,32 1.890,07 1.835,17 2.444,85 2.602,51 3.758,17 3.978,75 5.047,27 5.412,37 5.646,37 6.118,12 3.000 3.000/1.750 3.000 2.100 2.100 3.450 3.450/1.750 3.450 2.250 2.250 4.800 4.800/2.600 4.800 6.200 6.200/3.250 6.200 8.250 8.250/4.600 11.800 11.800/6.600 14.300 14.300/9.700 18.050 18.050/11.800 2.026,75 2.198,85 2.050,21 2.229,22 2.063,85 2.157,82 2.330,77 2.181,61 2.359,13 2.195,85 2.607,82 2.760,31 2.621,32 2.680,87 2.771,02 2.746,57 3.514,35 3.735,37 5.373,52 5.657,02 7.039,57 7.445,47 8.930,11 9.378,22 66 66/53 66 61 61 68 68/55 68 64 64 65 65/53 65 67 67/55 67 68 68/55 69 69/56 70 70/57 71 71/58 2.362,72 2.524,95 2.384,71 2.581,65 2.384,71 2.500,12 2.661,91 2.521,65 2.718,61 2.521,65 2.956,87 3.148,72 2.956,87 3.051,11 3.151,27 3.121,95 3.930,15 4.215,75 5.841,91 6.125,32 7.506,97 8.003,11 9.548,62 10.044,91 1.711,51 1.895,32 1.704,52 1.652,41 1.652,55 1.752,22 1.936,05 1.785,11 1.693,12 1.693,42 2.077,27 2.206,27 2.081,77 2.173,21 2.274,07 2.211,37 2.848,81 3.061,57 4.208,77 4.425,45 5.512,42 5.963,11 6.179,25 6.698,32
NOVED
AD
Características del Modelo UPE-SA:
• Aislamiento termo-acústico.
• Ventilador centrífugo simple oído y motor a transmisión. • Puerta registro con cierres de presión.
• Envolvente de chapa galvanizada.
Modelo UPE-SA
Simple oido transmisión por correas 400ºC/2h
POSICIÓN 1 ASPIARACIÓN IZQUIERDA POSICIÓN 2 ASPIARACIÓN DERECHA HOMOLOGADAS PARA TRASEGAR AIRE A 400° C/2H Motores de alta eficiencia energética IE-2 E C B Ø Modelos UPE-SA Revolucionesmáx. ventilador Revolución máx.Caudales a Peso(Kg.) Ancho
Generales
DIMENSIONES CARACTERÍSTICAS Impulsión Aspiración Límites de Empleo Largo Alto D E Ø 9/4 10/6 12/6 15/8 18/8 2.500 2.000 2.000 1.500 1.400 2.000 3.000 5.000 7.000 10.000 49 54 85 106 125 483 554 554 605 675 800 850 950 1018 1250 554 605 675 775 900 152 208 208 258 268 260 289 341 403 479 250 275 325 402 470 Motor (Kw) UPE SA-9/4 +5% Bocas posición No Estándar UPE SA-10/6 +5% UPE SA-22/11 +5% P.V.P. P.V.P. UPE SA-12/6 +5% UPE SA-25/13 +5% UPE SA-15/8 +5% UPE SA-30/14 +5% UPE SA-18/8 +5% 0,25 Kw 0,37 Kw 0,55 Kw 0,75 Kw 1,10 Kw 1,50 Kw 2,20 Kw 3,00 Kw 4,00 Kw 5,50 Kw 7,50 Kw 11,00 Kw 1.214,00 1.228,46 1.256,50 1.283,30 1.326,21 1.413,55 1.515,25 -1.284,79 1.305,67 1.339,61 1.378,74 1.429,51 1.573,46 1.689,43 -3.825,74 3.909,51 4.072,74 4.364,84 4.568,84 5.648,00 -1.429,37 1.454,98 1.492,19 1.540,44 1.617,70 1.805,47 -4.414,19 4.581,21 4.789,94 5.088,79 6.199,55 -1.553,89 1.604,46 1.640,46 1.687,10 1.761,81 1.869,66 -5.239,80 5.451,66 5.755,04 6.955,77 -1.961,71 2.009,56 2.086,19 2.175,44 2.306,24 2.508,14 2.863,31 -0,25 Kw. 0,37 Kw. 0,55 Kw.
SUPLEMENTO POR MOTOR MONOFÁSICO (Sumar al P.V.P.)
0,75 Kw. 1,10 Kw. 1,50 Kw. 2,20 Kw. 141,68 143,70 145,33 155,84 159,90 162,92 177,09
Características del Modelo:
Cajas de ventilación insonorizada con motor helicoidal axiales para trabajar inmersas a 400ºC/2h, construidas en chapa de acero galvanizado con aislamiento térmico y acústico con paneles forrados de Flexiroll Pol Na 30 de resistencia al fuego M1. Ventilador helicoidal con hélices de fundición de aluminio y cuerpo protegido frente a la corrosión mediante recubrimiento en polvo de resina epoxy.
Motores IP55 y aislamiento clase H homologado para 400ºC/2h. • Trifásicos 230/400V-50Hz hasta 3 Kw.
• 400/690V-50Hz, para potencias superiores.
Modelo CHF
400ºC/2h Inmersas
** Modelos superiores consultar.
- CHF: Modelo del ventilador.
- 40, 45, 50, 56, 63, 71, 80, 90 y 100: Diámetros de hélices. - T: Trifásico. - 4 o 6 : Polos (Motores de 1.500 y 1.000 rpm).
Aclaración
de la referencia
en los modelos:
Modelo CHF Caudalm3/h. Peso Kg. P.V.P. Hélice Intensidad (A)230V 400V4 Polos 6 Polos CHF 45 T4 - 0,75 Kw CHF 50 T4 - 0,75 Kw CHF 56 T4 - 0,75 Kw CHF 56 T4 - 1,10 Kw CHF 56 T4 - 1,50 Kw CHF 63 T4 - 0,75 Kw CHF 63 T4 - 1,10 Kw CHF 63 T4 - 1,50 Kw CHF 63 T4 - 2,20 Kw CHF 71 T4 - 0,75 Kw CHF 71 T4 - 1,10 Kw CHF 71 T4 - 1,50 Kw CHF 71 T4 - 2,20 Kw CHF 71 T4 - 3,00 Kw CHF 80 T4 - 3,00 Kw CHF 80 T4 - 4,00 Kw CHF 50 T6 - 0,75 Kw CHF 56 T6 - 0,75 Kw CHF 63 T6 - 0,75 Kw CHF 71 T6 - 0,75 Kw CHF 80 T6 - 0,75 Kw CHF 80 T6 - 1,10 Kw CHF 80 T6 - 1,50 Kw CHF 80 T6 - 2,20 Kw CHF 90 T6 - 1,50 Kw CHF 90 T6 - 2,20 Kw CHF 90 T6 - 3,00 Kw CHF 90 T6 - 4,00 Kw CHF 90 T6 - 5,50 Kw CHF 100 T6 - 3,00 Kw CHF 100 T6 - 4,00 Kw 6.420 8.480 9.630 11.890 13.870 8.250 9.630 10.270 12.880 12.950 15.960 18.960 22.040 23.900 27.640 30.920 6.670 8.330 8.330 14.700 17.380 19.520 21.820 23.930 21.300 26.400 30.900 33.200 36.500 39.600 42.700 68 78 65 67 72 69 75 80 86 101 103 104 108 111 123 135 74 54 57 64 76 80 86 95 97 106 117 128 144 144 153 1.760,58 1.810,86 2.039,58 2.081,71 2.238,43 2.205,01 2.247,15 2.829,01 2.642,13 2.352,56 2.394,69 2.976,65 2.789,68 3.095,27 3.234,49 3.378,48 1.988,58 2.034,52 2.196,89 2.455,55 2.592,10 2.653,86 2.862,40 3.011,22 4.000,31 4.075,01 4.506,43 4.763,63 5.641,45 4.800,06 6.005,74 A0/6-40 A0/6-40 A5/6-30 A5/6-37,50 A5/6-42,50 A5/6-25 A5/6-30 A5/6-32,50 A5/6-40 A5/6-20 A5/6-25 A5/6-30 A5/6-35 A5/6-40 A5/6-32,50 A5/6-37,50 A0/6-40 A5/6-40 A5/6-40 A5/6-37,50 A5/6-30 A5/6-35 A5/6-40 A5/6-42,50 A3/4-24 A3/4-30 A3/4-38 A3/4-42 A3/8-40 A4/4-42,50 A4/6-42,50 2,84 2,84 2,84 4,67 6,07 2,84 4,67 6,07 7,87 2,84 4,67 6,07 7,87 10,59 10,59 -3,77 3,77 3,77 3,77 3,77 5,00 6,24 9,05 6,24 9,05 11,53 -11,53 -1,64 1,64 1,64 2,70 3,51 1,64 2,70 3,51 4,55 1,64 2,70 3,51 4,55 6,12 6,12 8,57 2,18 2,18 2,18 2,18 2,18 2,89 3,61 5,23 3,61 5,23 6,67 8,97 12,80 6,67 8,97
Modelo A B C D E F G H I J N øX BD BD BD BD BD BD BD BD BD 7/7 7/7 9/9 9/9 10/10 10/10 12/12 12/12 12/12 0,04 0,12 0,12 0,35 0,19 0,59 0,79 1,10 1,50 Kw Kw Kw Kw Kw Kw Kw Kw Kw 230 230 301 301 329 329 396 396 396 277 302 352 352 368 384 450 437 452 259 259 330 330 359 359 425 425 425 245 245 245 245 350 350 350 350 350 48,5 48,5 70 70 70,5 70,5 77 77 45,5 9,50 9,50 19 19 20 20 17 17 21,5 337 337 407 407 464 464 536 536 541,5 150 150 191 191 214 214 244 244 313,5 316 316 376 376 420 420 490 490 490 153 153 184 184 198 198 230 230 230 208 208 260 260 291 291 343,5 343,5 341 158 158 202 202 220 220 260 260 260
Modelo BD
Medidas
** Estas medidas pueden sufrir variación segun fabricante. ** Modelo BD 15/15 - 2,20 Kw ... Consultar medidas.
1- BD 7/7 - 0,04 Kw
2- BD 7/7 - 0,12 Kw
3- BD 9/9 - 0,12 Kw
4- BD 9/9 - 0,35 Kw
5- BD 10/10 - 0,19 Kw
6- BD 10/10 - 0,59 Kw
7- BD 12/12 - 0,79 Kw
8- BD 12/12 - 1,10 Kw Trifásico
9- BD 15/15 - 2,20 Kw Trifásico
** BD 12/12 - 1,50 Kw Trifásico
(Consultar)
.
Modelo CMB Simple
Modelo CMB Reforzado
Motor sobre ventilador “simple”
Motor sobre ventilador “reforzado”
Características del Modelo CMB Simple:
• Ventilador centrífugo de doble oido serie simple
Para motores monofásicos consultar precios.
Motores de alta eficiencia energética
IE-2
Características del Modelo CMB Reforzado:
• Ventilador centrífugo de doble oido serie cubik.
- Indicar posición de motor.
- El motor puede ir colocado en cualquiera de sus tres caras: A - B - C.
- De serie se suministra en la cara A.
Motores de alta eficiencia energética IE-2 Motor 12/12 P.V.P. MODELO CMB SIMPLE 9/9 10/10 15/15 0,25 Kw 0,37 Kw 0,55 Kw 0,75 Kw 1,10 Kw 1,50 Kw 2,20 Kw -448,33 493,42 514,12 540,76 -365,01 373,26 394,02 439,12 -390,43 412,29 457,38 478,08 504,72 -534,14 554,83 581,47 647,23 Motor 15/15 P.V.P. MODELO CMB SIMPLE 10/10 12/12 18/18 0,37 Kw 0,55 Kw 0,75 Kw 1,10 Kw 1,50 Kw 2,00 Kw 3,00 Kw -586,47 607,16 633,80 699,56 -426,51 447,28 492,37 513,06 -486,71 531,80 552,49 579,13 644,89 -691,83 718,48 784,23 826,28
Modelo CMB
Modelo CSOV
Motor sobre bancada
Motor sobre ventilador “simple oido”
- No incluye cubrepoleas.- Para motores monofásicos consultar precios.
- No incluye cubrepoleas. - Para motores monofásicos
consultar precios. Serie sobre bancada
Motores de alta eficiencia energética IE-2 Motores de alta eficiencia energética IE-2 EQUIPO MONTADO
Posición 1. Aspiración izquierda Posición 2. Aspiración derecha
Motor 20/20 P.V.P. 15/15 18/18 22/22 25/25 30/28 3,00 Kw 4,00 Kw 5,50 Kw 7,50 Kw 11,00 Kw 15,00 Kw 2.487,55 2.660,84 2.760,22 2.877,17 -1.518,96 1.643,97 1.801,67 -1.641,94 1.767,05 1.946,25 2.262,30 -2.722,54 2.865,13 2.937,14 3.143,56 3.924,91 -3.178,53 3.245,87 3.294,23 3.484,98 4.387,31 -3.674,59 3.965,18 4.245,73 5.062,93 5.464,45 20/20 CUBRE POLEAS 15/15 18/18 22/22 25/25 30/28 C O N S U L T A R P R E C I O S
MOTOR SOBRE BANCADA MODELO CMB
12/6 CUBRE POLEAS 9/4 10/6 15/8 18/8 C O N S U L T A R P R E C I O S Motor 12/6 P.V.P. 9/4 10/6 15/8 18/8
MOTOR SOBRE VENTILADOR “SIMPLE OÍDO”
0,25 Kw 0,37 Kw 0,55 Kw 0,75 kW 1,10 kW 1,50 kW 2,20 kW 3,00 kW -1.039,60 1.064,26 1.115,03 1.178,48 1.263,24 -797,79 808,44 845,90 877,18 -872,57 894,33 936,67 987,91 1.047,77 -1.198,19 1.250,49 1.310,16 1.400,10 1.505,04 -1.438,30 1.485,79 1.566,36 1.661,56
-Modelo DTC
Modelo AT
Modelo CSO Simple Oido
Ventiladores eje libre (sin motor) reforzados
Ventiladores eje libre (sin motor) simples
Ventiladores eje libre (sin motor)
Los precios incluyen pies soporte.
Modelo DTC Serie Reforzada Modelo P.V.P. DTC - 9/9 DTC - 10/10 DTC - 12/12 DTC - 15/15 DTC - 18/18 DTC - 20/20 DTC - 22/22 DTC - 25/25 DTC - 30/28 221,28 231,35 270,04 323,72 406,85 945,60 1.016,33 1.163,33 1.443,57
Modelo AT Serie Simple Modelo P.V.P. AT - 7/7 SS AT - 9/9 SS AT - 10/10 SS AT - 12/12 SS AT - 15/15 SS AT - 18/18 SS 147,57 179,05 196,98 232,36 272,34 332,87
Modelo CSO Serie Simple Modelo P.V.P. CSO - 9/4 CSO - 10/6 CSO - 12/6 CSO - 15/8 CSO - 18/8 228,51 239,24 289,82 320,52 388,07
Modelo DA-N2T
Modelo DA-R3TC
Modelo DA-R2TC
Tandem 2
Tandem 3 Reforzados
Tandem 2 reforzados
Ventiladores eje libre (sin motor)
Ventiladores eje libre (sin motor)
Ventiladores eje libre (sin motor)
Modelo DA-N2T Modelo P.V.P. DA 7/7 N2T DA 9/9 N2T DA 10/10 N2T DA 12/12 N2T DA 15/15 N2T DA 18/18 N2T 311,70 373,65 405,13 480,82 574,73 699,88 Modelo DA-R2TC Modelo P.V.P. DA-7/7-R2TC DA-9/9-R2TC DA-10/10-R2TC DA-12/12-R2TC DA-15/15-R2TC DA-18/18-R2TC 313,23 395,55 426,50 526,29 637,91 815,25 Modelo DA-R3TC Modelo P.V.P. DA-7/7-R3TC DA-9/9-R3TC DA-10/10-R3TC DA-12/12-R3TC DA-15/15-R3TC DA-18/18-R3TC 628,76 672,53 724,67 857,18 1.006,22 1.244,46
MOTORES Y ACCESORIOS
Motores
Poleas
Características del Modelo:
• Monofásicos y trifásicos. • Clase F - Protección IP-55. • Cerrados con ventilador
de refrigeración exterior. • 4 Polos.
• Standart 1500 rpm. • Con patas de base B3.
Características:
• Para ventiladores y motores eléctricos. • Se colocan y se quitan sin
necesidad de extractor. • Modelos de 1 y 2 canales
tipo SPZ.
Nota: A partir de 5,5 c.v., es necesario especificar la tensión deseada (220 V - 380 V ó 380 V - 660 V).
* Para cumplimentar normativa IE3, habrá que añadir un variador a los motores que no cumplan dicha normativa. TRIFÁSICOS Modelo P.V.P. 0,25 Kw (1/3 c.v.) 0,37 Kw (1/2 c.v.) 0,55 Kw (3/4 c.v.) 0,75 Kw (1 c.v.) 1,10 Kw (1,5 c.v.) 1,50 Kw (2 c.v.) 2,20 Kw (3 c.v.) 3,00 Kw (4 c.v.) 4,00 Kw (5,5 c.v.) 5,50 Kw (7,5 c.v.) 7,50 Kw (10 c.v.) 9,20 Kw (12,5 c.v.) 11,00 Kw (15 c.v.) 15,00 Kw (20 c.v.) 134,51 137,72 152,94 158,98 181,44 212,88 265,56 320,76 392,87 508,32 607,16 CONSULTAR CONSULTAR CONSULTAR MOTORES ELÉCTRICOS MONOFÁSICOS Modelo P.V.P. 0,25 Kw (1/3 c.v.) 0,37 Kw (1/2 c.v.) 0,55 Kw (3/4 c.v.) 0,75 Kw (1 c.v.) 1,10 Kw (1,5 c.v.) 1,50 Kw (2 c.v.) 2,20 Kw (3 c.v.) 231,91 243,51 249,14 253,26 308,45 344,74 473,76 MOTORES ELÉCTRICOS POLEAS 2 Canales Diámetro P.V.P. 90 95 100 112 125 130 140 150 160 180 200 12,81 13,13 14,45 15,52 17,36 18,93 19,06 22,09 22,53 24,68 26,69 POLEAS 1 Canal Diámetro P.V.P. 90 95 100 112 125 130 140 150 160 180 200 11,49 11,87 12,43 13,25 14,26 15,78 15,84 17,04 17,55 19,31 21,64
REG
Variadores de Frecuencia
Regulador de velocidad monofásico
Variadores de velocidad frecuenciales
Especialmente diseñado parala regulación de velocidad por control de onda senoidal, sólo para ventiladores monofásicos. Conexionado por regletas. Ajuste de la velocidad mínima y control por potenciómetro. Caja estanca IP-54. Interruptor con piloto luminoso.
Filtro EMC según En55014.
RFS
Serie monofásica
Permite conectar motores trifásicos a corriente monofásica. Diseñados para la regulación de velocidad por frecuencia en aplicaciones de ventiladores. Teclado digital operativo y panel digital.
Relé electrónico de sobrecarga térmica.
Protegidos por cortocircuito y fallo a tierra.
Filtro CEM incluido.
RFS
Serie trifásica
Diseñados para la regulación de velocidad por frecuencia en aplicaciones de ventiladores. Teclado digital operativo y panel digital.
Relé electrónico de sobrecarga térmica.
Protegidos por cortocircuito y fallo a tierra.
Filtro CEM incluido.
Serie
monofásica
Serie
trifásica
Modelo I máx. (A) Tensión P.V.P. REG 3A REG 5A REG 10A 3 5 10 230 230 230 101,37 112,04 169,31 Entrada (V)monofásica (220v) trifásica (220v)Salida (V) Inten. máx.(A) CV Kw Protec. P.V.P. 220 monofásica 220 monofásica 220 monofásica 220 monofásica 220 trifásica 220 trifásica 220 trifásica 220 trifásica 2,30 4,20 7,50 10,50 IP-20 IP-20 IP-20 IP-20 305,25 351,45 534,60 597,30 0,50 1,00 2,00 3,00 0,37 0,75 1,50 2,20 Potencia SERIE MONOFÁSICA SERIE MONOFÁSICA Entrada (V)
trifásica (380v) trifásica (380v)Salida (V) Inten. máx.(A) CV Kw Protec. P.V.P. 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 380 trifásica 2,20 4,10 5,80 9,50 14,00 18,00 IP-20 IP-20 IP-20 IP-20 IP-20 IP-20 617,58 632,69 767,03 864,83 1.143,54 1.273,25 1,00 2,00 3,00 5,00 7,50 10,00 0,75 1,50 2,20 4,00 5,50 7,50 Potencia SERIE TRIFÁSICA SERIE TRIFÁSICA
Kit Sobrepresión de escaleras:
Formado por un cuadro de control (BOX PRES KIT) y unidades de impulsión (CJHCH o CJBD), para la presurización de las escaleras y rutas de escape. También disponible para equipos monofásicos NEOLINEO Y CJBC.
El buen funcionamiento de los sistemas de presurización, depende no sólo del buen diseño de los mismos, sino también de la buena regulación que realice el sistema, por lo que es de vital importancia contar con elementos de regulación calibrados y de gran precisión, que permitan simultanear las dos situaciones presentes en caso de incendio, de forma rápida y estable.
El cuadro de control BOXPRES, además de cumplir con las máximas exigencias, simplifica al máximo el trabajo del instalador.
BOXPRES, es un equipo con todas las conexiones entre sí realizadas y comprobadas. Listo para funcionar y desempeñar su función sobre el control de la presión de la instalación. Posibilidad de chequeo de la instalación para evitar fallos. Sólo se debe conectar la línea de alimentación, el ventilador de impulsión y la señal de incendio.
Kit Sobrepresión con ventilador de reserva:
Formado por un cuadro de control (BOX PRES KIT) que incorpora un sistema de conmutación automático para mantener la presión en caso de fallo del ventilador principal y unidades de impulsión de aire con ventilador de reserva serie TWIN o CJHCH/DUPLEX.
Kit Sobrepresión
Modelo UNIDAD DE IMPULSIÓN Caudal max. (m3/h) Nivel Sonoro irrad. dB(A) P.V.P. NEOLINEO-200 NEOLINEO-315 CJBC-2828-6M 1/3 CJHCH-45-4T-0,5 CJBD-3333-6T 1,5 CJHCH-56-4T-1 CJHCH-63-4T-1,5 CJHCH-45-4T-0,5 CJBD-3333-6T-1,5 CJHCH-56-4T-1 CJHCH-63-4T-1,5 TWIN-12/12-6T-1,5 TWIN-15/15-6T-3 CJHCH/DUPLEX-56-4T-1-H CJHCH/DUPLEX-63-4T-1-H 38 47 61 55 55 60 61 55 55 60 61 55 54 60 61 1060 2300 2880 7100 7800 12900 17000 7100 7800 12900 17000 6240 9520 12900 17000 KIT SOBREPRESIÓN-1060-LED KIT SOBREPRESIÓN-2300-LED KIT SOBREPRESIÓN-2880-LED KIT SOBREPRESIÓN-7100-LED KIT SOBREPRESIÓN-7800-LED KIT SOBREPRESIÓN-12900-LED KIT SOBREPRESIÓN-17000-LED KIT SOBREPRESIÓN-7100-BOX KIT SOBREPRESIÓN-7800-BOX KIT SOBREPRESIÓN-12900-BOX KIT SOBREPRESIÓN-17000-BOX KIT SOBREPRESIÓN-6240-BOX KIT SOBREPRESIÓN-9520-BOX KIT SOBREPRESIÓN-12900-BOX KIT SOBREPRESIÓN-17000-BOX SI-PRESION TPDA c/DISPLAY BOXPRES KIT-3A 230Vac BOXPRES KIT-30a 230Vac BOXPRES KIT-0,37KW 230Vac BOXPRES KIT-0,75KW 230Vac BOXPRES KIT-1,5KW 230Vac BOXPRES KIT-2,2KW 230Vac BOXPRES KIT-0,75KW 400Vac BOXPRES KIT-1,5KW 400Vac BOXPRES KIT-2,2KW 400Vac BOXPRES KIT II -1,5KW 400Vac BOXPRES KIT II -2,2KW 400Vac
1.587,91 1.737,07 2.134,21 2.605,65 2.729,85 2.985,52 3.184,35 2.649,45 2.927,47 2.944,57 3.124,81 6.184,57 8.055,45 5.449,95 5.664,61 695,47 933,11 993,75 1.336,51 1.496,62 1.786,05 2.493,11 1.806,91 1.864,95 2.907,11 3.472,32 4.373,85 Modelo VARIADOR INCLUIDO Potencia kW Alim. (V/Hz) Salida (V/Hz) Inten. Salida (A) TAMAÑO P.V.P.
VSD1/B-0,37 230 V II / 50 Hz 230 V II / 50 Hz 2,2
BOXPRES KIT/B-0,37kW 230Vac 1.970,32
Incluye:
• Variador de frecuencia programado a 50 Pa.
• Sonda de presión diferencial.
• Magneto térmico. • Led de línea y fallo. • Pulsador de chequeo.
Los cuadros para equipos monofásicos incluyen:
• Regulador de tensión programado a 50 Pa. • Sonda de presión diferencial externa al equipo.
