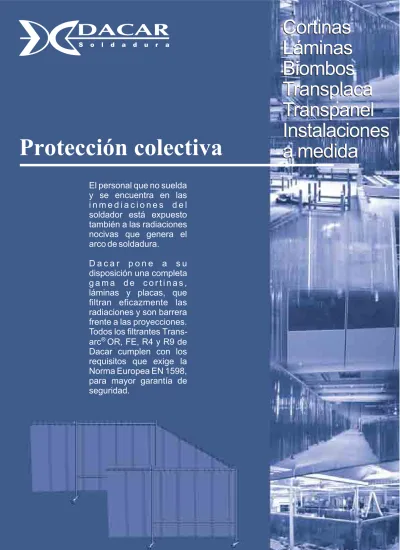

Protección colectiva. Cortinas Láminas Biombos Transplaca Transpanel Instalaciones a medida - 3 -

(1)

Cortinas

Láminas

Biombos

Transplaca

Transpanel

Instalaciones

a medida

El personal que no suelda

y se encuentra en las

i n m e d i a c i o n e s d e l

soldador está expuesto

también a las radiaciones

nocivas que genera el

arco de soldadura.

D a c a r p o n e a s u

disposición una completa

g a m a d e c o r t i n a s ,

láminas y placas, que

filtran eficazmente las

radiaciones y son barrera

frente a las proyecciones.

Todos los filtrantes

Trans-arc OR, FE, R4 y R9 de

Dacar cumplen con los

requisitos que exige la

Norma Europea EN 1598,

para mayor garantía de

seguridad.

R

Protección colectiva

Cortinas

Láminas

Biombos

Transplaca

Transpanel

Instalaciones

a medida

S o l d a d u r a

(2)

H

H H

H H H

Dacar completa una amplia gama de revestimientos de protección para el personal que se encuentra en las inmediaciones del soldador:

Cortinas, Láminas y Transplacas.

Cortinas. Transplacas.

(ver página 8) Láminas.(ver página 9)

TRANS-ARC . Protección por Norma.

R

Norma Europea

Los filtrantes

OR, FE, R4 y

R9 cumplen con los requisitos que exige

la Norma Europea EN 1598. La Norma

contempla distintos niveles de protec-

ción conforme a las longitudes de onda

de las radiaciones.

TRANS-ARC

R

Además, para evitar el efecto reflejo de la cortina,

se impone una reflectancia espectral inferior al 10 %

entre 230 y 600 nm.

También se exige una cierta resistencia a la

inflamabilidad de la cortina, que tiene que

ser autoextinguible.

De 210 a 313 nm la transmisión de luz a

través de la cortina debe ser inferior al 0,002 %.

Entre 400 y 1400 nm se establece un factor

de riesgo decreciente de valor máximo 0,75 para

400 nm y mínimo de 0,0015 a partir de 600 nm.

De 313 a 400 nm inferior al 3 %.

Las cortinas están dota- das de corchetes para ce- rrar la instalación.

Las láminas se pueden configurar de múltiples formas.

Las láminas permiten el paso de las personas y del material voluminoso.

P a r a s u i n s t a l a c i ó n robotizada.

(3)

El filtrante TRANS-ARC . Características.

R

Protección contra las radiaciones ultravioleta y la luz azul. Tono 2,5 / 3,5.

Factor de riesgo 0,70. Autoextinguible.

Conforme a la Norma Europea EN 1598.

Protección contra las radiaciones ultravioleta y la luz azul. Tono 4 / 5.

Protección contra las radiaciones ultravioleta y la luz azul. Tono 5.

Protección contra las radiaciones ultravioleta y la luz azul. Tono 9 / 10.

Protección UV hasta 350 nm. Totalmente transparente. Autoextinguible.

Resistencia al frío -20ºC. Gran luminosidad.

Para todo tipo de soldadura eléctrica.

OR

FE

R4

R9

Transparencia buena. Transparencia buena.

Elimina luz visible.

R0

Protección mecánica como en labores de esmerilado, separación de zonas de trabajo, protección contra el ruido o corrientes de aire.

(4)

Antes de iniciar su instalación. Observaciones.

¿A qué distancia debe encontrarse la cortina del punto de soldadura?

¿Existe algún riesgo para los trabajadores que miran al interior del recinto de soldadura aunque las cortinas sean semi transparentes?

¿Qué altura debo cubrir?

¿Qué espesor debo escoger?

El filtrante TRANS-ARC es autoextinguible. ¿Qué quiere decir esto?

¿Qué ventajas presentan las láminas respecto a las cortinas?

¿Existe algún tipo de norma que establezca principios para la protección del personal que se encuentra próximo al soldador?

¿Si las láminas TRANS-CLEAR no son válidas para soldadura, que otras aplicaciones pueden tener?

El filtrante TRANS-ARC absorbe los UV (200-380 nm), que provocan inflamación de la córnea, y la luz azul (380-530 nm), que puede causar daños irreversibles a la retina, dejando pasar la luz a partir de los los 560 nm. En cuanto a los infrarrojos (a partir de 720 nm), no existe peligro a dos metros de la fuente de emisión. Esa es la distancia ideal a la que debe encontrarse la cortina del punto de soldadura.

No. El filtrante TRANS-ARC absorbe eficazmente todos los rayos nocivos que representan peligro tanto para rostro y ojos del operario que se encuentra en las inmediaciones del soldador. Además, esta propiedad transparente permite que el soldador se sienta más seguro ya que siempre está visible.

Se recomienda una instalación metálica de un mínimo de 2 m de altura y láminas de 1800 mm, permitiendo espacio para que circule el aire frío.

Desde 0,4 mm, las láminas ofrecen la garantía de un 100% de filtración para las radiaciones nocivas; sin embargo, a mayor grosor del material se obtendrá una mayor resistencia mecánica, mayor resistencia a las corrientes de aire y mayor rigidez.

En caso de que se prendiera la cortina, esta misma consumiría la llama, evitándose riesgos.

- Dejan paso libre a las personas y al material voluminoso en cualquier punto.

- Son desmontables y más robustas que las cortinas. - Las láminas de 0,4 y 1 mm de grosor pueden servir también como cortinas.

Sí. Desde hace algún tiempo está como referencia la Norma Europea EN 1598, que Dacar lleva cumpliendo desde hace varios años.

Presentan gran variedad de utilidades: protección mecánica como en las labores de esmerilado, separación de zonas de trabajo, protección contra el ruido, así como reducción de las corrientes de aire o protección contra salpicaduras de líquidos industriales.

A continuación una serie de preguntas y respuestas relativas a fundamentos básicos de protección colectiva.

(5)

Antes de encargar su instalación. Cálculos fundamentales.

En función de los metros lineales que tenga proyectados para su instalación de cortinas o láminas, las tablas adjuntas le ayudarán a dar con la cantidad exacta de todo el material necesario.

Láminas de 300 mm ancho x 2 ó 3 mm de grosor. Montaje con solapas de 50 mm.

La tabla de abajo le permitirá llevar a cabo un cálculo exacto del número de láminas y pinzas-separadores / raíles que necesitará para completar su instalación con un solapamiento de las láminas de 50 mm, que es el de uso más frecuente en la industria. Para otros solapamientos o anchuras de las láminas consulte con Dacar, quienes le asesoraremos al respecto.

870 2 7 1670 4 13 2870 7 22 5270 13 40 5670 14 43 6070 15 46 6470 16 49 6870 17 52 7270 18 55 7670 19 58 8070 20 61 570 1 4 1070 2 7 1570 3 10 3070 6 19 3570 7 22 4570 9 28 5570 11 34 6570 13 40 7070 14 43 7570 15 46 8570 17 52 9070 18 55 9570 19 58 1400 1 7 2750 2 13 4100 3 19 5450 4 25 6800 5 31 8150 6 37 9500 7 43 10850 8 49 12200 9 55 13550 10 61 14900 11 67 16250 12 73 17600 13 79 18950 14 85 20300 15 91 21650 16 97 23000 17 103 24350 18 109 25700 19 115 27050 20 121 Anchura en mm. Nº anillas/ganchos Nº láminas

Láminas de 470 mm de ancho x 0,4 mm de grosor. Montaje con solapas de 70 mm.

Alturas estándar disponibles desde 1400 hasta 2000 mm.

Como se suministran en paquetes de 3 ó 5 unidades, marcadas en gris las cantidades que dan múltiplos exactos.

0 ,4 m m . 470 mm. 70 mm. Anchura en mm. Nº anillas/ganchos

Láminas de 570 mm de ancho x 1 mm de grosor. Montaje con solapas de 70 mm. Nº láminas

1

m

.

Como se suministran en cajas de 4 unidades, marcadas en gris las cantidades que dan múltiplos exactos.

70 mm. 570 mm.

Cortinas de 1400 mm de ancho x 0,4 mm de grosor. Montaje con solapas de 50 mm. Longitud en mm.

Nº anillas/ganchos Nº cortinas

0 ,4 m m . 50 mm. 1400 mm. 470 1 4 2570 5 16 5070 10 31 1270 3 10 2470 6 19 2070 5 16 3670 9 28 3270 8 25 4870 12 37 4470 11 34 4070 10 31 2070 4 13 4070 8 25 6070 12 37 8070 16 49 10070 20 61 Longitud a cubrir Soporte corredizo

Guía de acero galvanizado Pinza 200 mm. Separador Solapa 50 mm. Soporte tubo Tubo R 1" 300 mm. Estructura metálico-plástica Estructura metálica Estructura metálico-plástica Estructura metálica 3 0 0 m m a n c h o / 2 ó 3 m m g ro s o r Longitud a cubrir (mm) Nº láminas Nº pinzas Nº separadores Nº soportes de tubo Nº raíles 300 1 1 550 2 2 1 800 3 3 2 1050 4 4 3 1300 5 5 4 1800 7 7 6 2050 8 8 7 2300 9 9 8 2550 10 10 9 2800 11 11 10 3050 12 12 10 3550 14 14 12 3800 15 15 4050 16 16 14 4300 17 17 15 4550 4800 5050 18 19 20 18 19 20 16 17 18 1550 6 6 5 2 3300 13 13 11 13 3 1 2 3 4

* Cada máximo de tres metros lineales, se deberá colocar un soporte de tubo, el cual reemplazará a un separador.

3

(6)

R0

Cortinas de soldadura

Trans-arc OR, FE, R4 y R9 filtran los rayos nocivos que emite el arco de soldadura, como son los UV y la luz azul.

Trans-arc OR, FE y R4 son semi transparentes: dan luz al taller y seguridad a los operarios, que no están ais- lados al permanecer siem- pre visibles.

Trans-arc R9 es opaca: eli- mina también la luz visible y se recomienda para interca- lar entre soldadores, evitan- do interferencias.

Trans-arc OR, FE, R4 y R9 cumplen con la Norma EN 1598.

Todos los arc y Trans-clear son autoextinguibles.

Las cortinas están dotadas de corchetes que permiten cerrar la instalación.

Trans-arc OR

Naranja - gran luminosidad - para todo tipo de soldadura eléctrica.

Trans-arc FE

Bronce - transparencia buena - para todo tipo de soldadura eléctrica.

Trans-arc R4

Verde claro - transparencia buena - para todo tipo de soldadura eléctrica.

Trans-arc R9

Verde oscuro - elimina luz visible - para separación de puestos de soldadores.

Trans-clear R0

Incolora - protección mecánica, ruido, reducción de corrientes o separación de puestos.

Trans-arc

R9 R4 FE Grosor de 0,4 mm y 1400 mm de anchura.

Alturas estándar desde 1400 hasta 2000 mm, de 200 en 200 mm.

(7)

2000 1800 1600 1400 mm 2000 1800 1600 1400 mm

Láminas de protección

Trans-arc OR, FE y R9 filtran los rayos nocivos que emite el arco de soldadura, como son los UV y la luz azul.

Trans-arc OR y FE son semi transparentes: dan luz al taller y seguridad a los operarios, que no están aislados al perma- necer siempre visibles.

Trans-arc R9 es opaca: elimina también la luz visible y se recomienda para intercalar entre soldadores, evitando interferencias.

Paso libre a las personas en cualquier punto.

Paso libre al material volumi- noso.

Trans-arc OR, FE y R9 cumplen con la Norma EN 1598.

Todos los Trans-arc y Trans-clear son autoextinguibles.

Para fijar con anillas, ganchos, p l e t i n a s r a í l e s o p i n z a s -separadores.

Paso libre a las personas.

Y al material voluminoso.

En 4 colores y en 4 grosores

Trans-arc OR - Trans-arc FE - Trans-arc R9 - Trans-clear R0

Láminas de 2 y 3 mm en rollos de 50 metros. Corte en altura a medida.

Para una mejor elección: 0.4, 1, 2 ó 3 mm de grosor.

470 mm.

70 mm. 70 mm. 570 mm.

Láminas 0,4 mm grosor. Láminas 1 mm grosor. Mayor resistencia.

50, 100 ó 150 mm.

200 mm.

Láminas 2 ó 3 mm grosor. Máxima resisten- cia y gran aislamiento térmico y acústico. Corte en altura a medida.

Trans-arc

Montaje con pletinas-raíles. Montaje con pinzas-separadores.

50, 100 ó 150 mm.

300 mm.

Para colgar con anillas o ganchos.

Para colgar con pinzas-separadores o pletinas-raíles.

(8)

Biombos y mamparas

Transkit 2000 con cortina OR

1. Brazo articulado 1 m. 2. Soporte móvil 2 m. 3. Barra de unión 2 m.

Biombos Transkit

Ligeros, estables y fáciles de armar, los biombos Transkit figuran como una alternativa económica para delimitar puestos de solda- dores.

Con bastidor de acero pin- tado epoxi, y equipado con cortinas o láminas Trans-arc de sencillo montaje, Transkit es una estructura portátil de fácil transporte a lo largo y ancho del taller, garantizando máxima liber- tad de espacios.

De concepción modular, los biombos Transkit están ha- bilitados para la creación de cabinas de soldadura me- diante la yuxtaposición de sus bases en ángulo de 90º.

Mamparas Transflex

De fácil montaje y estruc- tura muy robusta, las mam- paras Transflex ofrecen un sinfín de posibilidades para la configuración de áreas de trabajo.

Con bastidor de acero pin- tado epoxi y equipado con láminas Trans-arc de engar- ce muy sencillo, Transflex es una estructura portátil que se desplaza sobre cua- tro ruedas, dos de ellas con freno para el amarre.

Estas mamparas, gracias a sus elementos articulados, han sido desarrolladas para montajes evolutivos por adición de elementos.

Yuxtaposición de las bases a 90º para la creación de cabinas de soldadura. Disponibles en varios colores. B a rr a d e u n ió n d e d o s m e tr o s l in e a le s p a ra e n s a m b la r d o s T ra n s fl e x . Transflex 4000 con láminas OR OR FE R4 R9 R0 Tubo transversal de 1/4” de diámetro

(9)

1 8 0 0 m m . 1 8 0 0 m m .

Biombos y mamparas

TRANSKIT 1400.

Estructura metálica equipada con cortina Trans-arc 0,4 mm grosor. Cortina tensada L 1400 x H 1600 mm.

Biombos Transkit Con cortina tensada.

TRANSKIT 2000 0,4 mm.

Estructura metálica equipada con láminas Trans-arc 0,4 mm grosor. L 470 x H 1800 mm por lámina.

Biombos Transkit Con láminas.

TRANSFLEX 2000 0,4 mm.

Estructura metálica equipada con láminas Trans-arc 0,4 mm grosor. L 470 x H 1800 mm por lámina. Mamparas Transflex Con láminas. 2000 mm. 1 8 7 0 m m . 2000 mm. 1 9 5 0 m m . 1 8 0 0 m m . TRANSKIT 2000 1 mm.

Estructura metálica equipada con láminas Trans-arc 1 mm grosor. L 570 x H 1800 mm por lámina. 1 6 0 0 m m . 1455 mm. 1 8 7 0 m m . 2000 mm. 1 8 7 0 m m . Biombos Transkit Con cortina tensada.

Biombos Transkit Con láminas.

TRANSKIT 2000 CORTINA.

Estructura metálica equipada con cortina Trans-arc 0,4 mm grosor. Cortina tensada L 2000 x H 1600 mm. 1 6 0 0 m m . 2000 mm. 1 8 7 0 m m . 16 anillas 16 anillas 31 anillas 13 anillas 25 anillas 13 anillas 400_{0 m} m. 1 9 5 0 m m . 1 8 0 0 m m . Mamparas Transflex Con láminas. TRANSFLEX 4000 0,4 mm.

Estructura metálica equipada con láminas Trans-arc 0,4 mm grosor. L 470 x H 1800 mm por lámina.

TRANSFLEX 2000 1 mm.

Estructura metálica equipada con láminas Trans-arc 1 mm grosor. L 570 x H 1800 mm por lámina.

TRANSFLEX 4000 1 mm.

Estructura metálica equipada con láminas Trans-arc 1 mm grosor. L 570 x H 1800 mm por lámina. 1 8 0 0 m m . 2000 mm. 1 9 5 0 m m . 400_{0 m} m. 1 9 5 0 m m . 1 8 0 0 m m .

CON PATAS CON PATAS CON RUEDAS

CON RUEDAS

CON PATAS CON PATAS

PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. PESO COMPLETO APROX. Colores disponibles

OR

FE

R4

R9

Cortinas Láminas

(10)

Transplaca

Resina

fenólica

Transpanel con marco de aluminio, ventana Transplaca y base de resina fenólica.

Transplaca

Soluciones para puestos robotizados

Filtra la luz nociva emitida por el

arco de soldadura.

Fabricada con PVC semi rígido. Grosor de 3 mm.

Resistente a los ácidos, aceites e impactos.

Disponible en naranja (OR), bronce (FE) y verde oscuro (R9). Atenúa el ruido.

Autoextinguible.

Conforme a la Norma EN 1598.

Transpanel

Estructura modular rígida compuesta de Transplaca y resina fenólica. Resina fenólica: estructura alveolar de plástico rígido, autoextinguible e inalterable, que también atenúa las vibraciones del ruido.

Instalaciones a medida

Dacar pone a su disposición todo tipo accesorios para la configuración de instalaciones con cortinas, láminas o Transplacas conforme a sus necesidades. Consulte en tarifa el amplio repertorio de elementos disponibles.

(11)

Puertas de

PVC flexible

para el comercio y la industria

Clearstrip

Sencillo y práctico sistema de quita y pon Optima fija- ción sin balanceos Estruc- tura de acero inoxidable para mayor higiene y seguridad en el sector de la ali- mentación Solapamiento variable hasta el 100% -SIN SOLAPAMIENTO CON SOLAPAMIENTO La solución más rentable para:

-Recomendado para supermercados, almacenes, talleres, plantas de procesamiento de alimentos, almacenamientos frigoríficos, camiones frigoríficos, salas de refrigeración, centros de distribución,... Características: -Opciones:

Baja temperatura a -35ºC (Clashberg), temperatura ultra-baja a -60ºC (Clashberg), anti-estático, retardante a la llama M2, láminas en varios colores, anti-insectos, etc...

La solución más rentable para:

Recomendado para supermercados, almacenes, talleres, plantas de procesamiento de alimentos, almacenamientos frigoríficos, camiones frigoríficos, salas de refrigeración, centros de distribución,...

Características:

Controlar la temperatura y las corrientes de aire. Facilitar el tránsito.

Reducir espacios abiertos. Atenuar el ruido.

Evitar la entrada de insectos o aves.

Restringir la contaminación de polvos, humos o vapores. Inhibir las proyecciones - radiaciones UV de la soldadura.

Varios grosores y anchuras con formatos estándar de 200x2 mm, 300x3 mm o 400x4 mm. Otras dimensiones disponibles bajo pedido.

Gran transparencia, visibilidad y luminosidad. Composición lisa que no agarra la suciedad. Fácil de montar con mínimo mantenimiento. PVC autoextinguible con flexibilidad permanente. Cantos curvos para mayor seguridad.

Láminas de los marcos coloreadas para mayor seguridad.

Aplicaciones: Entradas externas - División temporal o permanente de espacios - Areas especiales de aislamiento - Muelles de carga - Areas de refrigeración - Cámaras frías - Cintas transportadoras - Salas blancas - Cabinas de pintado - Cabinas insonorizadas - Pantallas anti-insectos - Invernaderos - Camiones frigoríficos - Cabinas de soldadura (láminas en color rojo, verde o bronce).

Económicas

Fácil tránsito

Pérdidas mínimas

de energía

S o l d a d u r a

Dacar Soldadura, S.L.- Apdo 1003 - E 31080 PAMPLONA tel. (+34) 948 30 33 59 -_{fax. (+34) 948 30 33 79}

e-mail [email protected] - http www.dacarsoldadura.com
