(1)DISEÑO DE LA RED LAN PARA LA NUEVA SEDE CAM S.A.S. JUAN CARLOS RINCÓN ARIAS JESSID ALBERTO ESCOBAR PALACIO. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INEGNIERÍA ELECTRÓNICO SECCIONAL BOGOTÁ D.C. JULIO, 2018.

(2) DISEÑO DE LA RED LAN PARA LA NUEVA SEDE CAM S.A.S. JUAN CARLOS RINCÓN ARIAS JESSID ALBERTO ESCOBAR PALACIO. MONOGRAFIA DE GRADO Trabajo para optar al título de Ingeniero Electrónico. Director(a) Fabian Blanco Garrido. UNIVERSIDAD COOPERATIVA DE COLOMBIA FACULTAD DE INGENIERÍA PROGRAMA DE INEGNIERÍA ELECTRÓNICO SECCIONAL BOGOTÁ D.C. JULIO, 2018.

(3) TABLA DE CONTENIDO CAPÍTULO I ................................................................................................................ 6 1.1 Descripción del Tema .......................................................................................... 6 1.2 Descripción del problema .................................................................................... 6 1.3 Justificación ........................................................................................................ 6 1.4 Objetivos ............................................................................................................. 7 1.4.1 Objetivo General .......................................................................................... 7 1.4.2 Objetivos Específicos ................................................................................... 7 CAPITULO II. Esquematización Teórica ..................................................................... 8 2.1 Marco Teórico ..................................................................................................... 8 2.1.1 Redes De área Local ..................................................................................... 8 2.1.2 Topología de Red ......................................................................................... 9 2.1.3 Dispositivos de Red .................................................................................... 10 2.2 Modelo OSI....................................................................................................... 11 2.2.1 Capas de modelo OSI ................................................................................. 11 2.2.1.1 Capa Física .............................................................................................. 12 2.2.1.2 Enlace de datos ........................................................................................ 12 2.2.1.3 Capa de Red ............................................................................................ 12 2.2.1.4 Capa de transporte ................................................................................... 13 2.2.1.5 Capa de sesión ......................................................................................... 13 2.2.1.6 Capa de presentación ............................................................................... 14 2.2.1.7 Capa de aplicación ................................................................................... 14 2.3 Modelo TCP/IP ................................................................................................. 14 2.3.1 Acceso de Red ............................................................................................ 15 2.3.2 Capa de internet .......................................................................................... 15 2.3.3 Capa de Transporte ..................................................................................... 16 2.3.4 Capa de Aplicación ........................................................................................ 16 2.3.4.1 Transferencia de archivos ........................................................................ 16 2.3.4.2 Correo electrónico ................................................................................... 16 2.3.4.3 Conexiones remotas ................................................................................. 16 2.3.4.4 Administración de red .............................................................................. 17 2.3.4.5 Gestión de nombre ................................................................................... 17 2.4 Direccionamiento IP .......................................................................................... 17 2.4.1 Formatos de direccionamiento IP ................................................................ 17 2.5 Hardware........................................................................................................... 19 2.5.1 Modem ....................................................................................................... 19.

(4) 2.5.2 Switch ........................................................................................................ 20 2.5.3 Router ........................................................................................................ 21 2.5.3 Tarjeta de RED ........................................................................................... 21 2.6 Cableado Estructurado....................................................................................... 21 2.6.1 ANSI/TIA/EIA-569 Espacios y canalizaciones para Telecomunicaciones ... 23 2.6.2 Instalaciones de Entrada ............................................................................. 24 2.6.3 Sala de equipos ........................................................................................... 24 2.6.4 Canalizaciones de “Back-Bone” ................................................................. 25 2.6.5 Canalizaciones externas entre edificios ....................................................... 26 2.6.5.1 Sala de Telecomunicaciones .................................................................... 26 2.6.6. Norma ISO / IEC 11801 ................................................................................ 27 2.6.7 Norma IEEE 802.1 ......................................................................................... 27 2.6.8 Norma IEEE 802.11 ....................................................................................... 27 2.6.8 Norma ANSI/TIA/EIA-568-A ........................................................................ 28 2.6.9 Norma ANSI/TIA/EIA-568-B ........................................................................ 29 CAPITULO III. Esquematización Ingenieril .............................................................. 30 3.1 Análisis del Proyecto: ........................................................................................ 30 3.2 Estructura Temática ........................................................................................... 31 3.2.1 Fase de Planificación .................................................................................. 31 3.2.2.. Fase de Diseño. ...................................................................................... 31. 3.2.3.. Fase de Implementación. ........................................................................ 31. 3.2.4 Fase de Operación. ..................................................................................... 31 3.2.5 Fase de Optimización. ................................................................................ 31 3.3 Análisis y Definiciones de Requerimientos. ....................................................... 31 3.4.. Diseño del proyecto. .................................................................................... 32. 3.4.1. Planificación. ......................................................................................... 32. 3.4.2. Diseño ................................................................................................... 33. CONCLUSIONES ...................................................................................................... 35 ANEXOS .................................................................................................................... 37 ANEXO 1 ............................................................................................................... 38 ANEXO 2 ............................................................................................................... 38 ANEXO 3 ............................................................................................................... 39 ANEXO 4 ............................................................................................................... 39.

(5) LISTA DE FIGURAS FIGURA 1. Topología de red .............................................................................. 9 FIGURA 2 Topología Lógica ............................................................................ 10 FIGURA 3 Dispositivos de usuario final............................................................ 11 FIGURA 4 Dispositivos de red.......................................................................... 11 FIGURA 5 Modelo OSI ..................................................................................... 12 FIGURA 6 Representación nivel de transporte ................................................ 13 FIGURA 7Modelo TCP/IP................................................................................. 15 FIGURA 8 Tipos de clases de direccionamiento IP .......................................... 18 FIGURA 9 Modem ............................................................................................ 20 FIGURA 10 Switch ........................................................................................... 20 FIGURA 11 Tarjeta de Red .............................................................................. 21 FIGURA 12 estándares De cableado ............................................................... 22 FIGURA 13 cuarto de equipos ......................................................................... 25 FIGURA 14 cableado con canalización Back-bone .......................................... 25 FIGURA 15 TIA/568-A ...................................................................................... 29 FIGURA 16 TIA/568-B ...................................................................................... 30 LISTA DE TABLAS Tabla 1 Clasificación de direcciones IP ............................................................ 19 Tabla 2 ASIGNACIÓN DE VLAN´S .................................................................. 32 Tabla 3 Segmentación de los procesos por piso .............................................. 32 Tabla 4 Cantidad de equipos por piso .............................................................. 33 Tabla 5 Direccionamiento IP para los equipos ................................................. 34 Tabla 6 Direccionamiento IP de los Switch´s ................................................... 34.

(6) CAPÍTULO I 1.1 Descripción del Tema La compañía americana de multiservicios necesita el diseño de toda la infraestructura informática para su nueva sede ubicada en la calle 26 con av. Boyacá.. 1.2 Descripción del problema La compañía americana de multiservicios abrirá una nueva sede, esta contará con la conexión y/o comunicación con la sede principal ubicada en la carrera 68 con calle 13. La nueva sede tendrá una infraestructura física de 4 pisos que serán distribuidos en tres procesos fundamentales que son: - Lectura y reparto - Levantamiento de redes - Gestión de la información Adicionalmente se debe implementar un sistema de respaldo, que en caso de presentar una falla de conexión con la sede principal se garantice la operación las 24 horas del día durante los 7 días de la semana. 1.3 Justificación La compañía americana de multiservicios CAM tiene un nuevo contrato con la empresa de energía de Bogotá CODENSA para el proyecto de levantamiento y gestión de la información y requiere una nueva sede donde opere el nuevo proyecto, por tal motivo se plantea en el siguiente documento el diseño de la infraestructura informática de la sede, con el fin de garantizar la operación de los procesos requeridos por el contrato atendiendo los requerimientos que se hagan en el levantamiento de la información..

(7) 1.4 Objetivos. 1.4.1 Objetivo General -. Diseñar la red LAN para la nueva sede CAM s.a.s. 1.4.2 Objetivos Específicos -. Realizar levantamiento de la información y requerimientos de la empresa CAM. Realizar cálculos para el diseño de la infraestructura. Realizar planos de ubicación y conectividad de los nuevos equipos configurados. Realizar simulación en PACKET TRACER de la configuración diseñada..

(8) CAPITULO II. Esquematización Teórica. 2.1 Marco Teórico Las redes de área local son conjuntos de protocolos que están sobre una topología definida la cual informan la conectividad de los equipos de la red. Existen algunos modelos más comunes implementados en una red área local, un ejemplo de implementación son las redes de tipo TCP/IP que son la base de internet y es una referencia del modelo OSI. Una breve explicación del concepto de ordenador es que son máquinas que se especializan en procesar información con ayuda de software que le da instrucciones de cómo manejar esta información y luego transmitirlas a otro lugar u ordenador. Para que haya una comunicación o transmisión de señales en una red siempre debe haber un emisor y receptor que procese dichas señales, este tipo de señales pueden ser transmitidas por cableado los cuales garantizan que la comunicación entre el receptor y el emisor permanezca íntegro durante el recorrido. 2.1.1 Redes De área Local Una red de área local (LAN local Area Network) está compuesta de elementos físicos y de elementos lógicos los cuales proporcionan una interconexión entre dispositivos de una red privada. Una red LAN posee las siguientes características: ● Debe estar limitada por un área física como una oficina, una bodega, un edificio, pero esto va de la mano de la tecnología que se va a implementar en el diseño de la red. ● Se debe garantizar la comunicación de los dispositivos, esto es importante ya que puede perderse información valiosa de la empresa que implemente el diseño de red. ● La red local debe ser privada y solo los equipos que estén en la red puede transferir y recibir información ningún otro equipo a menos de que tenga permisos de acceso poder conectarse a la red..

(9) 2.1.2 Topología de Red La topología de red define la estructura de una red. Una parte de la definición topológica es la topología física, que es la disposición real de los cables o medios. La otra parte es la topología lógica, que define la forma en que los hosts acceden a los medios para enviar datos. ● Una topología de bus usa un solo cable backbone que debe terminarse en ambos extremos. Todos los hosts se conectan directamente a este backbone. ● La topología de anillo conecta un host con el siguiente y al último host con el primero. Esto crea un anillo físico de cable. ● La topología en estrella conecta todos los cables con un punto central de concentración. ● Una topología en estrella extendida conecta estrellas individuales entre sí mediante la conexión de hubs o switches. Esta topología puede extender el alcance y la cobertura de la red. ● Una topología jerárquica es similar a una estrella extendida. Pero en lugar de conectar los hubs o switches entre sí, el sistema se conecta con un computador que controla el tráfico de la topología. ● La topología de malla se implementa para proporcionar la mayor protección posible para evitar una interrupción del servicio. El uso de una topología de malla en los sistemas de control en red de una planta nuclear sería un ejemplo excelente. Como se puede observar en el gráfico, cada host tiene sus propias conexiones con los demás hosts. Aunque la Internet cuenta con múltiples rutas hacia cualquier ubicación, no adopta la topología de malla completa. (Cisco Certified Network Associet: 2.1.4 Topología de Red). FIGURA 1. Topología de red. Fuente: Cisco Certified Network Associet: 2.1.4 Topología de Red La topología lógica de una red es la forma en que los hosts se comunican a través del medio. Los dos tipos más comunes de topologías lógicas son broadcast y transmisión de tokens. La topología broadcast simplemente significa que cada host envía sus datos hacia todos los demás hosts del medio de red. No existe.

(10) una orden que las estaciones deban seguir para utilizar la red. Es por orden de llegada. La segunda topología lógica es la transmisión de tokens. La transmisión de tokens controla el acceso a la red mediante la transmisión de un token electrónico a cada host de forma secuencial. Cuando un host recibe el token, ese host puede enviar datos a través de la red. Si el host no tiene ningún dato para enviar, transmite el token al siguiente host y el proceso se repite. Dos ejemplos de redes que utilizan la transmisión de tokens son Token Ring y la Interfaz de datos distribuida por fibra (FDDI). Arc net es una variación de Token Ring y FDDI. Arc net es la transmisión de tokens en una topología de bus. El diagrama en la Figura muestra diferentes topologías conectadas mediante dispositivos de red. Muestra una LAN de complejidad moderada que es típica de una escuela o de una pequeña empresa. Tiene muchos símbolos, y describe varios conceptos de networking que lleva cierto tiempo aprender. (Cisco Certified Network Associet: 2.1.4 Topología de Red). FIGURA 2 Topología Lógica. Fuente: Cisco Certified Network Associet: 2.1.4 Topología de Red 2.1.3 Dispositivos de Red Son los equipos se conectan de una forma directa dependiendo de la segmentación, se clasifican en dos grandes grupos. El primer grupo se denominan dispositivo de usuario final están compuestos por las computadoras, escáneres, Impresoras, teléfonos IP y algunos depósitos que permitirá la interacción entre usuarios. El segundo se denomina dispositivos de red, son aquellos que nos permitirá interconectar todos los dispositivos de usuario final. Los usuarios finales también llamados como hosts siempre estarán conectado mediante una tarjeta de interfaz de red (NIC). El NIC es una tarjeta electrónica que tiene un código único, denominada dirección de control de acceso al medio (MAC). Esta dirección nos permitirá controlar la comunicación de datos de para el host de la red (Cisco Certified Network Associet: 2.1.4 Topología de Red)..

(11) FIGURA 3 Dispositivos de usuario final. Fuente: Cisco Certified Network Associet: 2.1.4 Topología de Red. Los dispositivos de red son los encargados de transportar los datos entre los dispositivos finales con ayuda conexiones de cableados, que permitirán la transferencia entre todos los dispositivos. Algunos dispositivos red más conocida son el switches, routers, hubs, puentes. FIGURA 4 Dispositivos de red. Fuente: Cisco Certified Network Associet: 2.1.4 Topología de Red 2.2 Modelo OSI Modelo de interconexión de sistemas abiertos o en sus siglas en inglés OSI (Open System InterConnect ion), es el modelo más usado para las comunicaciones de red. Se creó en 1984 para la estandarización de la arquitectura de interconexiones de sistema de comunicaciones, su protocolo está dividido en 7 capas. (Editorial UOC, estructura de redes de computadores) 2.2.1 Capas de modelo OSI.

(12) Se denominan también división en capas, las cuales permite tener una idea clara de cómo viaja la información a través de la red. Son 7 capas en total que mostrar de una forma ilustrada una función de red específica. FIGURA 5 Modelo OSI. Fuente: elaboración propia 2.2.1.1 Capa Física La capa física se encarga de enlazar los dispositivos finales, permitiendo pasar los bits al medio físico, teniendo en cuenta las especificaciones eléctricas, mecánicas, de procedimiento de las líneas y funcionales. También se relacionan las características de la temporización de cambio de voltaje, distancia de transmisión máxima, niveles de voltaje y velocidad de datos físicos. (Andrew Tanenbaum, Redes de computadoras) 2.2.1.2 Enlace de datos La capa de enlace de datos es la que permite el tránsito fiable de la información mediante un circuito de transmisión de datos, permitiendo que fluya la información libre de errores a través de un enlace físico. En esta capa también se ve referenciada las tramas que son los bloques de información, donde se asigna la dirección MAC de los dispositivos finales. (Andrew Tanenbaum, Redes de computadoras) 2.2.1.3 Capa de Red La capa de red es la encargada del enrutamiento de dos o más sistemas de hosts, que permitirá el envío de paquetes entre las respectivas redes. Es importante tener en cuenta que se requiere 4 procesos básicos para el transporte de la información en los dispositivos finales que son (Andrew Tanenbaum, Redes de computadoras): •. Direccionamiento: Es donde la capa de red suministra el mecanismo para direccionar los dispositivos finales..

(13) • • •. Encapsulamiento: La Capa de red encapsula la información asignándole una dirección. Enrutamiento: Es la encargada de seleccionar la ruta de destino. Des encapsulamiento: Se encargará de des encapsular el paquete que fue enviado desde el host transmisor. 2.2.1.4 Capa de transporte Este nivel se considera como un puente entre los niveles de capa física, enlace de datos y de RED con los niveles de sesión, presentación y aplicación garantizando la entrega de la información. En esta capa se asegura también la calidad de servicio en el nivel de sesión. Se carga de asignar una dirección única de transporte a cada usuario definiendo una multicanalización o múltiples conexiones. Habilita o deshabilita las conexiones entre nodos de conexión de la RED y último implementa el protocolo que garantice en envío del mensaje. FIGURA 6 Representación nivel de transporte. Fuente: http://capadetransportemariana.blogspot.com/. 2.2.1.5 Capa de sesión Esta se encarga de proveer los servicios utilizados para la organización y sincronización del entorno de los usuarios con el intercambio de datos entregados por el nivel de transporte, también estable cuando se inicia y cuando.

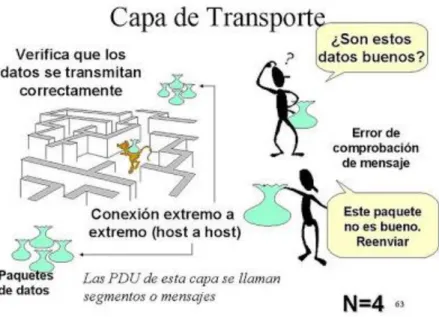

(14) se termina la sesión de los usuarios. Controla el orden en que los mensajes se transmiten entre usuarios y por último les asigna un nombre a los dispositivos sin tener en cuenta su dirección. (Monterrosas, Antonio. Comunicación de datos). 2.2.1.6 Capa de presentación La función de esta capa es convertir los datos producidos por las aplicaciones residentes en la capa de aplicación y transformarlas a un formato común de tal forma que las demás capas del modelo OSI puedan entender los datos enviados. Su principal función es convertir los datos ASCII en un formato común utilizando el lenguaje de programación de red común. Puede llegar a acabo el proceso contrario es decir pasar de lenguaje común a ASCII con el fin de entender un servidor web o un lector de noticias. (Monterrosas, Antonio. Comunicación de datos) 2.2.1.7 Capa de aplicación Su principal característica es servir como residencia de las aplicaciones como los servidores. Estas aplicaciones producen y consumen datos que son enviados por capas inferiores o destinados a ellas. En los sistemas cliente/servidor, la capa de aplicación es el lugar en la que residen los clientes. En la arquitectura TCPIP también existe una capa de aplicación. Esta capa combina las funciones de la capa de aplicación, la capa de presentación y la capa de sesión del modelo OSI. (Monterrosas, Antonio. Comunicación de datos) 2.3 Modelo TCP/IP El modelo de TCP/IP fue desarrollado por el departamento de defensa de EE. UU (DoD), con el fin de facilitar la conexión a nivel mundial se desarrolló un estándar abierto, que más adelante impulsaría el incremento del uso de internet. El modelo TCP/IP es muy similar al modelo OSI respecto al uso de capas, aunque en ambos modelos usen el mismo nombre eso no quiere decir que corresponde de manera exacta y cada capa tendrán diferentes funciones según el modelo. (Aznar López Andrés. La red internet)..

(15) FIGURA 7Modelo TCP/IP. Fuente: elaboración propia 2.3.1 Acceso de Red La capa de acceso de red es muy similar a la capa física y de enlace de datos del modelo OSI, también es denominada capa de host a red. Dentro de la función del acceso de red es la asignación de direcciones IP a las direcciones físicas y el encapsulamiento de los paquetes IP en las tramas, también definirá la conexión mediante el hardware y la interfaz de la red. (Aznar López Andrés. La red internet). 2.3.2 Capa de internet La capa de internet es comparada a la capa red del modelo OSI, el principal objetivo de esta capa es seleccionar la mejor ruta para el envió de paquetes por la red. En esta capa también se encuentra los siguientes protocolos (Aznar López Andrés. La red internet).: 2.3.2.1 Protocolo de Internet (IP) El protocolo IP se encargará del direccionamiento IP, las comunicaciones de host a host, formato de paquetes y la fragmentación de paquetes 2.3.2.2 Protocolo de ARP El protocolo ARP ayudara a dirigir los datagramas al sistema de receptor adecuado asignando direcciones Ethernet de 48 bits de longitud a direcciones IP conocidas de 32 bits de longitud, todo esto con la ayuda de protocolo IP. 2.3.2.3 Protocolo de Internet (ICMP) El protocolo de mensajes de control de internet permite la detección y registró las condiciones de error de la red. Se registran los paquetes soltados, fallo de conectividad, redirección, entre otros. (Aznar López Andrés. La red internet)..

(16) 2.3.3 Capa de Transporte La capa de transporte es similar a la capa de transporte del modelo OSI, esta capa permitirá la comunicación de punto a punto en otras palabras permitirán la conexión lógica entre el host transmisor y el host receptor. En este nivel de capa se usan los siguientes protocolos (Aznar López Andrés. La red internet).: 2.3.3.1 Protocolo TCP El protocolo TCP permite en envió de datos sin errores a su destino, enviando un formato que se transmite carácter por carácter, en vez de transmitir por paquetes discretos. La transmisión se basará en lo siguiente (Aznar López Andrés. La red internet).: •. Punto de partida, que abre la conexión. •. Transmisión completa en orden de bytes. •. Punto de fin, que cierra la conexión 2.3.3.2 Protocolo SCTP. El protocolo SCTP ofrece el mismo servicio a las aplicaciones que TCP, adicional a esto admite las conexiones los sistemas de host múltiples. Es muy útil en sector de las telecomunicaciones ya que admite varios hosts. (Aznar López Andrés. La red internet). 2.3.3.3 Protocolo UDP El protocolo de datagrama de usuario permite el envió de datagrama a través de la red, pero no verifica las conexiones de entres los hosts de transmisión y receptor, tampoco proporciona detección de errores. Este protocolo se utiliza en aplicaciones que envíen pequeñas cantidades de datos. (Aznar López Andrés. La red internet). 2.3.4 Capa de Aplicación La capa de aplicación permite establecer el estándar que utiliza el usuario en los servicios de internet, también se definen los protocolos que utilizan las aplicaciones para intercambiar datos como son los siguientes: 2.3.4.1 Transferencia de archivos • • •. (FTP) Protocolo de transferencia de archivo (HTTP) Protocolo de transferencia de hipertexto (NFS) Sistema de archivos de red. 2.3.4.2 Correo electrónico •. (SMTP) Protocolo simple de transporte de correo. 2.3.4.3 Conexiones remotas •. (Telnet) Emulación de terminal.

(17) •. (Rlogin) Terminal remoto. 2.3.4.4 Administración de red •. (SNMP) Protocolo simple de administración de red. 2.3.4.5 Gestión de nombre •. (DNS) Sistema de denominación de dominio. 2.4 Direccionamiento IP Las direcciones IP son sirven para identificar el destinatario de los datos que se envían dentro de una red. Cada host conectado a una red especifica se le asigna una dirección física que está vinculada al protocolo de acceso, con un formato dependiente de este, un ejemplo de lo anterior es que todo equipo conectado a una red Ethernet posee una dirección física de 48 bits que es asignada por el fabricante a la tarjeta de interfaz de red. Dentro del domino de la red es imprescindible conocer la dirección física del equipo con el fin de enviar los datos. Para las direcciones IP son conocidas como direcciones de internet que identifican de forma única y global a cada sistema final y cada sistema intermedio. Estas direcciones se vinculan a la red a la que pertenece cada equipo y hace posible el encaminamiento de los paquetes de extremo a extremo, a través del de la infraestructura de red. Por lo general cada ordenador posee una única dirección IP, pero cabe la posibilidad de que un ordenador presente dos conexiones a internet, cada una de estas conexiones atravesando una red distinta, al hacer esto el ordenador se convierte en uno de <<multi-homed>>. Para garantizar que la unicidad de las direcciones se debe tener una autoridad competente una de esas autoridades es IANA (Internet Assigned Number Authority) que se encarga de asignar direcciones de manera que nunca dos se repitan. (Martin Juan Carlos, Infraestructuras comunes de telecomunicaciones en viviendas y edificios) 2.4.1 Formatos de direccionamiento IP Las direcciones IP constan de 32 bits, repartidos en tres secciones: un código que indica la clase de red, un identificador de la red y un identificador de la estación dentro de su red. La dirección está codificada para permitir una asignación variable de bits a cada uno de los identificadores. Con ellos se pretende una flexibilidad en el direccionamiento acorde a la variedad de tamaños de las redes presentes en internet. Así pues, las direcciones se agrupan en las siguientes clases, cuyos formatos se esquematizan en la figura 8:.

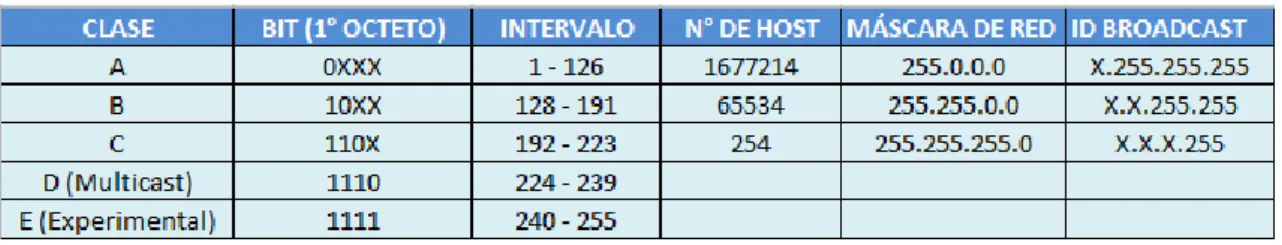

(18) FIGURA 8 Tipos de clases de direccionamiento IP. Fuente: Estructura y tecnología de computadores I (Gestión y Sistemas). 2.4.1.1 Clases de direccionamiento IP 2.4.1.1.1 Clase A Estas direcciones están hechas para redes compuestas por números ordenadores. Ya que son escasas las redes de estas características, se dedican pocos bits para identificar la red: sólo siete bits, que permiten un número de hasta 27 , esto equivale a 128 redes vale aclarar que una red puede alcanzar 224 . (Castro, Gil, Manuel, et al. Estructura y tecnología de computadores I (Gestión y Sistemas). 2.4.1.1.2 Clase B Se emplea en redes constituidas por un número medio de ordenadores. Se produce la circunstancia de que existe un número también intermedio de estas redes permite un numero de 214 un total de 16384 redes de esta clase. (Castro, Gil, Manuel, et al. Estructura y tecnología de computadores I (Gestión y Sistemas). 2.4.1.1.3 Clase C Este tipo de direccionamiento es el más común, utilizada para redes con pocos ordenadores es posible direccionar hasta 221 un total de 2097152 redes de esta clase. (Castro, Gil, Manuel, et al. Estructura y tecnología de computadores I (Gestión y Sistemas). 2.4.1.1.3 Clase D y E Su principal característica es ser utilizada para usos especiales comúnmente reservadas para multidistribución (multicast). (Castro, Gil, Manuel, et al. Estructura y tecnología de computadores I (Gestión y Sistemas)..

(19) 2.4.1.2 El ABC de IPv4 La versión del protocolo IP (IPv4), es la que se está implementando actualmente, aunque se está haciendo la transición a la versión IPv6. En la versión de IPv4 se tiene encienta al momento de configurar una red los siguientes parámetros: • • • •. Una dirección IP Una máscara de subred Una pasarela o Gateway Un DNS. Para la obtención las direcciones IP se tienen que tener en cuenta las clasificaciones, para eso se debe tener claro que la dirección IP esta divididos en octetos y se divide en RED Y HOST. (Castro, Gil, Manuel, et al. Estructura y tecnología de computadores I (Gestión y Sistemas). La RED siempre tendrá el primer Octeto, Mientras el HOST se tomará los últimos Octetos. Bajo este parámetro se clasificará las direcciones IP de la siguiente forma: Tabla 1 Clasificación de direcciones IP. Fuente: elaboración propia. 2.5 Hardware 2.5.1 Modem Un módem (Modulador Demodulador) es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora. El modulador emite una señal denominada portadora. Generalmente, se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un módem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la portadora (que es la acción de modular), de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora original, quitando la portadora. (Faúndez Marcos. Sistemas de comunicaciones)..

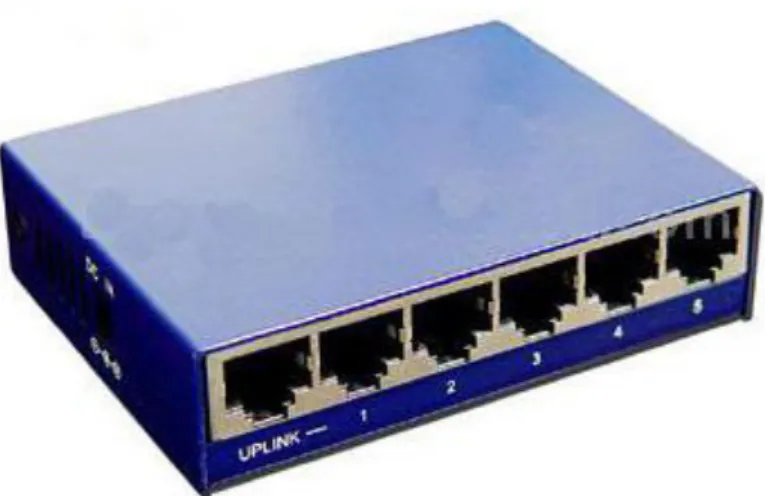

(20) FIGURA 9 Modem. Fuente: https://sites.google.com/site/rdeelrincon/introduccion-a-las-redeslocales/conceptos-basicos/elementos-hardware-de-una-red-local 2.5.2 Switch Un switch KVM (Keyboard-Video-Mouse) es un dispositivo de conmutación que permite el control de distintos equipos informáticos con un sólo monitor, un único teclado y un único ratón. Este dispositivo nos permite dotar al puesto de trabajo de tan sólo una consola para manejar al mismo tiempo varios PC o servidores, conmutando de uno a otro según necesidad. (Faúndez Marcos. Sistemas de comunicaciones).. FIGURA 10 Switch. Fuente: https://sites.google.com/site/rdeelrincon/introduccion-a-las-redeslocales/conceptos-basicos/elementos-hardware-de-una-red-local.

(21) 2.5.3 Router Es un dispositivo que envía paquetes de datos entre redes de computadoras, de crear una superposición internetwork. Un router está conectado a dos o más líneas de datos de diferentes redes. Cuando los datos se presentan en una de las líneas el router lee la información de dirección en el paquete para determinar luego su destino final. Luego utilizando la información en su tabla de enrutamiento o la política de enrutamiento que dirige el paquete a la red siguiente de su viaje. Routers realiza el tráfico de la dirección de funciones en el Internet. (Faúndez Marcos. Sistemas de comunicaciones). 2.5.3 Tarjeta de RED Una tarjeta de red (también llamada placa de red o Network Interface Card (NIC)) es una clase de tarjeta destinada a ser introducida en la placa madre de una computadora o se conecta a uno de sus puertos para posibilitar que la máquina se sume a una red y pueda compartir sus recursos (como los documentos, la conexión a Internet o una impresora, por ejemplo). (Faúndez Marcos. Sistemas de comunicaciones). FIGURA 11 Tarjeta de Red. Fuente: https://sites.google.com/site/rdeelrincon/introduccion-a-las-redeslocales/conceptos-basicos/elementos-hardware-de-una-red-local. 2.6 Cableado Estructurado Hasta 1985 no existían estándares para realizar cableados para los sistemas de telecomunicaciones corporativos. Cada sistema tenía sus propios requerimientos acerca de las características del cableado que necesitaban. Los sistemas telefónicos requerían típicamente cables “multipares”, con requerimientos eléctricos y mecánicos acordes a las señales telefónicas. Los equipos informáticos (por esa época generalmente Main-Frames con terminales) requerían cableados con características especiales, dependientes de la marca de los equipos que usaban. Generalmente los propios fabricantes de Main-.

(22) Frames proveían también el cableado necesario para su conexión a los terminales. En esa época no era extraño encontrar en una misma instalación par trenzado para el servicio telefónico, multipar trenzado blindado para las terminales del minicomputador, coaxial para la naciente red de PCs, “twin-axial” para las terminales del computador central, coaxial para el circuito cerrado de vigilancia por TV, etc. A medida que las tecnologías de los sistemas de información comenzaron a madurar, más y más organizaciones y empresas comenzaron a requerir de estos sistemas, cada uno de los que requería de su tipo de cable, conectores, y prácticas de instalación. Con cada cambio tecnológico en los sistemas de información también era necesario cambiar el cableado. En 1985, la CCIA (Computer Communications Industry Association) solicitó a la EIA (Electronic Industries Alliance) realizar un estándar referente a los sistemas de cableado. En esa fecha se entendió que era necesario realizar un estándar que contemplara todos los requerimientos de cableado de los sistemas de comunicaciones, incluyendo voz y datos, para el área corporativa (empresarial) y residencial. (Joskowicz José. CABLEADO ESTRUCTURADO) FIGURA 12 estándares De cableado. Fuente: https://iie.fing.edu.uy/ense/asign/ccu/material/docs/Cableado%20Estructurado.p df.

(23) 2.6.1 ANSI/TIA/EIA-569 Espacios y canalizaciones para Telecomunicaciones Este estándar provee especificaciones para el diseño de las instalaciones y la infraestructura edilicia necesaria para el cableado de telecomunicaciones en edificios comerciales. La primera versión de este estándar incluía las siguientes versiones.. En octubre de 2004 entró en vigor la revisión “B” de la recomendación. En marzo de 2013 entró en vigencia la revisión “C” de la recomendación, conocida como ANSI/TIA/EIA-569-C “Telecommunications Pathways and Spaces”, donde se quita expresamente la referencia de “Edificios comerciales”. •. Los edificios son dinámicos. Durante la existencia de un edificio, las remodelaciones son comunes, y deben ser tenidas en cuentas desde el momento del diseño. Este estándar reconoce que existirán cambios y los tiene en cuenta en sus recomendaciones para el diseño de las canalizaciones de telecomunicaciones.. •. Los sistemas de telecomunicaciones son dinámicos. Durante la existencia de un edificio, las tecnologías y los equipos de telecomunicaciones pueden cambian dramáticamente. Este estándar reconoce este hecho siendo tan independiente como sea posible de proveedores y tecnologías de equipo.. •. Telecomunicaciones es más que “voz y datos”. El concepto de Telecomunicaciones también incorpora otros sistemas tales como control ambiental, seguridad, audio, televisión, alarmas y sonido. De hecho, telecomunicaciones incorpora todos los sistemas que transportan información en los edificios.. Es de fundamental importancia entender que para que un edificio quede exitosamente diseñado, construido y equipado para soportar los requerimientos actuales y futuros de los sistemas de telecomunicaciones, es necesario que el.

(24) diseño de las telecomunicaciones se incorpore durante la fase preliminar de diseño arquitectónico. (Joskowicz José. CABLEADO ESTRUCTURADO). El estándar identifica seis componentes en la infraestructura edilicia:. 2.6.2 Instalaciones de Entrada Se define como el lugar en el que ingresan los servicios de telecomunicaciones al edificio y/o dónde llegan las canalizaciones de interconexión con otros edificios de la misma corporación (por ejemplo, si se trata de un “campus”). Las “instalaciones de entrada” pueden contener dispositivos de interfaz con las redes públicas prestadoras de servicios de telecomunicaciones, y también equipos de telecomunicaciones. Estas interfaces pueden incluir borneras (por ejemplo, telefónicas) y equipos activos (por ejemplo, modem). (Joskowicz José. CABLEADO ESTRUCTURADO). 2.6.3 Sala de equipos Se define como el espacio dónde se ubican los equipos de telecomunicaciones comunes al edificio. Los equipos de esta sala pueden incluir centrales telefónicas (PBX), equipos informáticos (servidores), Centrales de video, etc. Sólo se admiten equipos directamente relacionados con los sistemas de telecomunicaciones. En el diseño y ubicación de la sala de equipos, se deben considerar: •. Posibilidades de expansión. Es recomendable prever el crecimiento en los equipos que irán ubicados en la sala de equipos, y prever la posibilidad de expansión de la sala.. •. Evitar ubicar la sala de equipos en lugar dónde puede haber filtraciones de agua, ya sea por el techo o por las paredes.. •. Facilidades de acceso para equipos de gran tamaño.. •. La estimación de espacio para esta sala es de 0.07 m2 por cada 10 m2 de área utilizable del edificio. (Si no se dispone de mejores datos, se puede estimar el área utilizable como el 75% del área total). En edificios de propósitos específicos, como ser Hoteles y Hospitales, el área utilizable es generalmente mucho más grande que el área efectiva de trabajo. En estos casos, el cálculo puede hacerse en función del área.

(25) efectiva de trabajo. En todos los casos, el tamaño mínimo recomendado de 13.5 m2 (es decir, una sala de unos 3.7 x 3.7 m). •. Es recomendable que esté ubicada cerca de las canalizaciones “montantes” (back-bone), ya que a la sala de equipos llegan generalmente una cantidad considerable de cables desde estas canalizaciones. FIGURA 13 cuarto de equipos. Fuente: Manual de Capacitación del Sistema de Cableado Siemon IS-182101 Rev. M 2.6.4 Canalizaciones de “Back-Bone” Se distinguen dos tipos de canalizaciones de “back-bone”: Canalizaciones externas, entre edificios y canalizaciones internas al edificio. FIGURA 14 cableado con canalización Back-bone. Fuente: http://www.ingenieriasystems.com/2013/02/cableado-vertical-ycableado-backbone.html.

(26) 2.6.5 Canalizaciones externas entre edificios Las canalizaciones externas entre edificios son necesarias para interconectar “Instalaciones de Entrada” de varios edificios de una misma corporación, en ambientes del tipo “campus”. La recomendación ANSI/TIA/EIA-569 admite, para estos casos, cuatro tipos de canalizaciones: Subterráneas, directamente enterradas, aéreas, y en túneles. (Siemon, ESPACIOS DE TELECOMUNICACIONES). 2.6.5.1 Sala de Telecomunicaciones Un cuarto de telecomunicaciones es el área en un edificio utilizada para el uso exclusivo de equipo asociado con el sistema de cableado de telecomunicaciones. El espacio del cuarto de comunicaciones no debe ser compartido con instalaciones eléctricas que no sean de telecomunicaciones. El cuarto de telecomunicaciones debe ser capaz de albergar equipo de telecomunicaciones, terminaciones de cable y cableado de interconexión asociado. El diseño de cuartos de telecomunicaciones debe considerar, además de voz y datos, la incorporación de otros sistemas de información del edificio tales como televisión por cable (CATV), alarmas, seguridad, audio y otros sistemas de telecomunicaciones. Todo edificio debe contar con al menos un cuarto de telecomunicaciones o cuarto de equipo. No hay un límite máximo en la cantidad de cuartos de telecomunicaciones que pueda haber en un edificio (masternetsrl.com/site/servicios). 2.6.5.2 Canalizaciones horizontales Las “canalizaciones horizontales” son aquellas que vinculan las salas de telecomunicaciones con las “áreas de trabajo”. Estas canalizaciones deben ser diseñadas para soportar los tipos de cables recomendados en la norma TIA-568, entre los que se incluyen el cable UTP de 4 pares, el cable STP y la fibra óptica. 2.6.5.3 Áreas de trabajo Son los espacios dónde se ubican los escritorios, boxes, lugares habituales de trabajo, o sitios que requieran equipamiento de telecomunicaciones. Las áreas de trabajo incluyen todo lugar al que deba conectarse computadoras, teléfonos, cámaras de video, sistemas de alarmas, impresoras, relojes de personal, etc. Si no se dispone de mejores datos, se recomienda asumir un área de trabajo por cada 10 m2 de área utilizable del edificio. Esto presupone áreas de trabajo de aproximadamente 3 x 3 m. En algunos casos, las áreas de trabajo pueden ser más pequeñas, generando por tanto mayor densidad de áreas de trabajo por área utilizable del edificio. Se recomienda prever como mínimo tres dispositivos de conexión por cada área de trabajo. En base a esto y la capacidad de ampliación prevista se deben prever las dimensiones de las canalizaciones (Joskowicz José. CABLEADO ESTRUCTURADO)..

(27) 2.6.6. Norma ISO / IEC 11801 La Norma Internacional ISO / IEC 11801 fue preparada por el Subcomité 25: Interconexión de equipo de tecnología de la información, del comité técnico conjunto 1 de ISO / CEI: información tecnología. Esta segunda edición cancela y reemplaza la primera edición publicada en 1995 y sus enmiendas 1 (1999) y 2 (1999) y constituye una revisión técnica. ISO / IEC 11801 especifica el cableado genérico para su uso dentro de las instalaciones, que puede comprender solo o múltiples edificios en un campus. Cubre el cableado equilibrado y el cableado de fibra óptica. ISO / IEC 11801 está optimizado para locales en los que la distancia máxima sobre la cual los servicios de telecomunicaciones se pueden distribuir a 2000 m. Los principios de esta Internacional El estándar puede aplicarse a instalaciones más grandes. El cableado definido por este estándar admite una amplia gama de servicios, incluidos voz, datos, texto, imagen y video. Esta Norma Internacional especifica directamente o mediante referencia el: a) estructura y configuración mínima para cableado genérico b) interfaces en el punto de telecomunicación (TO), c) requisitos de rendimiento para enlaces y canales de cableado individuales, d) requisitos y opciones de implementación, e) requisitos de rendimiento para los componentes de cableado necesarios para las distancias máximas especificado en esta norma, f) requisitos de conformidad y procedimientos de verificación (ISO_IEC_11801_2002.pdf). 2.6.7 Norma IEEE 802.1 El Grupo de trabajo IEEE 802.1 está diseñado para preocuparse y desarrollar estándares y prácticas recomendadas en las siguientes áreas: arquitectura 802 LAN / MAN, interconexión entre LAN 802, MAN y otras redes de área amplia, seguridad 802, administración general de redes 802 y protocolo capas por encima de las capas de MAC y LLC. 2.6.8 Norma IEEE 802.11 La tecnología Wifi permite crear redes informáticas inalámbricas (Wireless). Es una norma de la IEEE llamada 802.11 Su alcance vario de una máquina a otra de algunas decenas de metros a varias centenas de metros, lo que la convierte en una tecnología primordial para las redes domésticas con conexión a Internet. Esta tecnología es cada vez más utilizada por diversos equipos informáticos, PCs, organizadores (PDA), consola de videojuegos e incluso las impresoras también utilizan la tecnología Wifi para facilitar su conexión..

(28) Una red inalámbrica Wifi puede funcionar de dos modos: El modo Ad-Hoc: con este modo no necesitamos un punto de acceso que se encargue de la gestión de la red, aquí cada miembro de la red retransmite la información que recibe a los otros miembros. El problema con este tipo de red es que, de una parte, el ancho de banda de la red está basado en la velocidad del host más lento y, de otra parte, el ancho de banda de la red es dividido entre el número de host de la red, lo que puede convertirse rápidamente en una dificultad. No obstante, este modo puede ser utilizado en el hogar en el caso de una red simple, además tiene la ventaja de no ser caro. El modo Infraestructura: con este modo, la gestión está centralizada en un punto de acceso, así los datos que un host emite llegan al punto de acceso y éste los transfiere a los otros miembros de la red. De este modo se economiza el ancho de banda. Además, se pueden conectar puntos de acceso entre sí (por cable o Wifi) para aumentar el alcance de la red Wifi. Este modo es el más utilizado porque además es más seguro (normas-802-11-asi-como-wifi-1). 2.6.8 Norma ANSI/TIA/EIA-568-A Establecer un cableado estándar genérico de telecomunicaciones para respaldar un ambiente multiproveedor. • • • •. Permitir la planeación e instalación de un sistema de cableado estructurado para construcciones comerciales. Establecer un criterio de ejecución y técnico para varias configuraciones de sistemas de cableados. Proteger las inversiones realizadas por el cliente (como mínimo 10 años) Las normas TIA/EIA fueron creadas como norma de industria en un país, pero se han empleado como normas internacionales por ser las primeras en crearse (obedhr.blogspot.com).. La norma establece criterios técnicos y de rendimiento para la instalación de cableado de edificios comerciales. Según este estándar la forma de engastar un cable UTP con un conector RJ-45 macho sigue el orden especifico mostrado en la siguiente forma: 1. 2. 3. 4. 5. 6. 7. 8.. Blanco – Verde Verde Blanco – Naranja Azul Blanco – Azul Naranja Blanco – Café Café.

(29) FIGURA 15 TIA/568-A. Fuente: http://ansieiatia.blogspot.com/. 2.6.9 Norma ANSI/TIA/EIA-568-B La estándar trata del cableado comercial para productos y servicios de telecomunicaciones. Los tres estándares oficiales: ANSI/TIA/EIA-568-B.1- 2001, -B.2-2001 y -B.3-2001. Los estándares TIA/EIA-568-B se publicaron por primera vez en 2001. Sustituyen al conjunto de estándares TIA/EIA-568-A que han quedado obsoletos. Tal vez la característica más conocida del TIA/EIA-568-B.1-2001 sea la asignación de pares/pines en los cables de 8 hilos y 100 ohmios Cable de par trenzado (cursos.clavijero.edu.mx). 1. 2. 3. 4. 5. 6. 7. 8.. Blanco – Naranja Naranja Blanco – Verde Azul Blanco Azul Verde Blanco – Café Café.

(30) FIGURA 16 TIA/568-B. Fuente: http://rogerwendell.com/images/computers/tia-eia_standard_rj45_568b_reverse_view.gif. CAPITULO III. Esquematización Ingenieril 3.1 Análisis del Proyecto: Se procede a realizar el respectivo levantamiento de la información para evaluar el estado actual del proyecto, obteniendo los siguientes datos. •. La compañía CAM requiere el diseño de la infraestructura física de red de la nueva sede ubicada en la calle 26 con avenida Boyacá. Esta sede contará con 4 pisos en los cuales se van a trabajar 3 procesos fundamentales del contrato con CODENSA; -. Lectura y reparto Levantamiento de redes Gestión de la información. •. El diseño de la red debe contar con un sistema de respaldo en el caso que pueda presentar fallas de conexión ya que la operación se debe garantizar las 24 horas del día y los 7 días de la semana.. •. También se debe diseñar la red de datos, red telefónica y red del CCTV, las cuales van a ser administradas desde la misma sede y con comunicación con la red principal de la compañía ubicada en la sede principal..

(31) 3.2 Estructura Temática La metodología que se aplica en el desarrollo de este proyecto es la diseñada por la empresa CISCO denominada PDIOO (Planificación – Diseño – Implementación – Operación – Optimización), la cual presenta cinco fases que se procederán a explicar a continuación. 3.2.1 Fase de Planificación La nueva red seguirá los estándares de cableado estructurado, teniendo en cuenta los lineamentos jurídicos de implementación de redes LAN vistas en el ítem 2.6. 3.2.2. Fase de Diseño. En esta fase se procede a realizar el diseño de la red, basado en las indicaciones del cliente y la información obtenida de la fase anterior. La idea es ajustar el diseño a las exigencias del cliente. 3.2.3. Fase de Implementación. En esta fase se procede a realizar el diseño de la red, basado en las indicaciones del cliente y la información obtenida de la fase anterior. La idea es ajustar el diseño a las exigencias del cliente. 3.2.4 Fase de Operación. En esta fase se realiza monitoreo de la red con la intención de verificar que su funcionamiento es el esperado. 3.2.5 Fase de Optimización. En esta fase se realiza la detección de errores, se evalúa la red continuamente con la intención de corregir las fallas que se puedan presentar. En esta fase de ser necesario se puede decidir que la red debe ser rediseñada. En el proyecto actual solamente se utiliza hasta la fase dos de la metodología debido a que la finalidad es realizar el diseño de la red más no la implementación. Se eligió esta metodología debido a que en la experiencia ha sido realmente acertada en cumplir los requerimientos de diferentes clientes. 3.3 Análisis y Definiciones de Requerimientos. La red LAN que se va a proponer contará con VLAN´S para cada proceso que se requiere ya que la red al poseer una gran cantidad y variedad de dispositivos.

(32) finales se deberá dividir en diferentes subredes de manera organizada que permita una fácil administración posterior a la implementación, de igual forma la subdivisión de la red permite establecer un mejor control sobre el tráfico que se maneja internamente estableciendo así las prioridades necesarias en la comunicación para ello se crean las siguientes VLAN´S, ver tabla 2.. Tabla 2 ASIGNACIÓN DE VLAN´S. Fuente: Elaboración propia 3.4.. Diseño del proyecto.. Se procede a realizar el análisis y la implementación del proyecto de acuerdo con las fases de la metodología PDIOO. 3.4.1 Planificación. Ya que la red a diseñar es nueva se realizarán la siguiente planificación •. La distribución de cada proceso será de la siguiente forma según tabla 3 Tabla 3 Segmentación de los procesos por piso. Fuente: Elaboración propia •. Así también se diseña la distribución de equipos host por cada piso, ver tabla 4..

(33) Tabla 4 Cantidad de equipos por piso. Fuente: Elaboración propia 3.4.2 Diseño El protocolo que se utiliza es el protocolo TCPIP ya que es para una red privada y garantiza que la información no se pierda. Los equipos seleccionados para este proyecto están enfocados al protocolo. Cable UTP, El medio seleccionado para hacer la conexión entre los equipos es cable UTP CAT 6A por que cumple con las características necesarias para este proyecto y nos garantiza que cumpla con las condiciones mínimas por varios años más. Certificación de cableado de red entre el centro de cómputo y las oficinas permitiendo que todos los equipos cuenten con Patch Cord para conexión por medio de red LAN. Fibra Óptica Multimodo. Esta permite el enlace entre los dos centros de cómputo. Switch 1. Equipo de capa tres, tarjeta de red 1GB, 8 puertos, 1 puerto óptico. Para permitir el enlace de los computadores del piso 1. Switch 2. Equipo de capa tres, tarjeta de red 1GB, 8 puertos, 1 puerto óptico. Para permitir el enlace de los computadores en el piso dos. Switch 3. Equipo no administrable, POE, tarjeta de red 1GB, 12 puertos, 1 puerto óptico. Se encarga de integrar la conectividad del primer piso. Switch 4. Equipo no administrable, POE, tarjeta de red 1GB, 12 puertos, 1 puerto óptico. Se encarga de integrar la conectividad de las cámaras del segundo piso. Patch Panel. Tres patch panel, Uno para cada switch. Jacks. 64 jacks CAT 6A. Estos como punto de acceso a los quipos y en el PATCH PANEL. Se realiza el cálculo de direccionamiento IP para los equipos que se van a conectar mencionados en el numeral 3.4.1 Planificación se tienen en cuenta el cálculo de subinterfaces para facilitar la asignación, ver tabla 4 la topología utilizada para la red será estrella ver anexo 1..

(34) Tabla 5 Direccionamiento IP para los equipos. Fuente: Elaboración propia De igual forma para la administración y el correcto funcionamiento del protocolo SSH, se hace necesario asignar direcciones IP a los switch; estas serán asignadas por medio de la interfaz VLAN 70 de nombre Administrador, utilizando las direcciones IP que se encuentran disponibles dentro de la subred 192.168.4.140/27. Tabla 6 Direccionamiento IP de los Switch´s. Fuente: Elaboración propia Las últimas fases del proceso de implementación de la metodología no se podrán realizar ya que el alcance del proyecto solo va hasta la parte de diseño ya que eso es lo que requiere la empresa CAM La distribución de los equipos del piso del proceso de lectura y reparto se verán en el Anexo 2. La distribución de los equipos del piso del proceso de Levantamiento de redes se verá en el Anexo 3. La distribución de los equipos del piso del proceso de gestión de la información se verá en el Anexo 4..

(35) CONCLUSIONES •. •. •. •. Mediante la segmentación de la red en VLANs y la implementación del servidor de directorio activo se podrá gestionar los recursos compartidos, y aplicar políticas de seguridad y una organización jerárquica conveniente. Con la adquisición de dos Switch capa 3 y el servidor de directorio activo se asegura que el crecimiento de la empresa estará soportado por lo menos por 4 años. Se diseñó el direccionamiento IP de la red teniendo en cuenta las diferentes VLAN creadas por los procesos pedidos por la compañía CAM se optimiza el tráfico de la red y facilitando la administración de la misma Se implementa el diseño en el software Cisco Packet Tracer obteniendo resultados de simulación óptimos que garantizan los cálculos de direccionamiento para la red LAN creada para CAM.

(36) BIBLIOGRAFIA -. -. Alabau Muñoz Antonio; Riera García Juan. Teleinformática y redes de computadores. 1992, 360 p. Black Uyless. Redes De Computadores, Protocolos, Normas E Interfaces. 1993, 590 p. Herrera Enrique. Tecnologías y Redes de Transmisión de Datos. 2003, 250p. Jain, L.; Ford, M. Network device for supporting construction of virtual local area networks on arbitrary local and wide area computer networks. 2000, 290 p. Soldevilla, M. E. Routers Extensibles Para Investigación. 2006, 340 p. Valdivia Muñoz Carlos. Arquitectura de Equipos y Sistemas Informáticos. 2005, 230p. Vernet, D; Canaleta, X; Planas, J. LSMaker: un proyecto interdisciplinar. 2011, 450 p..

(37) ANEXOS.

(38) ANEXO 1. ANEXO 2.

(39) ANEXO 3. ANEXO 4.
