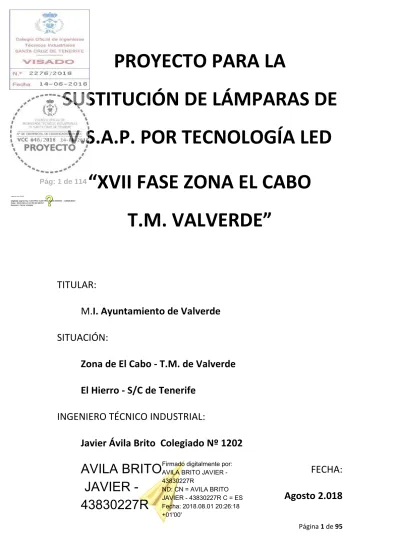

PROYECTO PARA LA SUSTITUCIÓN DE LÁMPARAS DE V.S.A.P. POR TECNOLOGÍA LED

(1)

Página 1 de 95

PROYECTO PARA LA

SUSTITUCIÓN DE LÁMPARAS DE V.S.A.P. POR TECNOLOGÍA LED

“XVII FASE ZONA EL CABO T.M. VALVERDE”

TITULAR:

M.I. Ayuntamiento de Valverde SITUACIÓN:

Zona de El Cabo - T.M. de Valverde El Hierro - S/C de Tenerife

INGENIERO TÉCNICO INDUSTRIAL:

Javier Ávila Brito Colegiado Nº 1202

FECHA:

Agosto 2.018

Pág: 1 de 114

Firmado digitalmente por:

AVILA BRITO JAVIER - 43830227R

ND: CN = AVILA BRITO JAVIER - 43830227R C = ES Fecha: 2018.08.01 20:26:18 +01'00'

AVILA BRITO JAVIER - 43830227R

Digitally signed by CASTRO CASTRO JUAN MARIO - 43806484V Date: 2018.08.14 12:35:36 WEST

Reason: Firma Visador Signature Not Verified

(2)

Página 2 de 95

Índice

Pág: 2 de 114

(3)

Página 3 de 95 Índice

1. Memoria Descriptiva 3

2. Cálculos Eléctricos 15

3. Planificación de la Obra 25

4. Planos 33

5. Pliego de Condiciones 35

6. Mediciones y Presupuesto 69

7. Estudio Básico de Seguridad y Salud 71

8. Instalaciones de Alumbrado Público 76

El Ingeniero Técnico Industrial

Javier Ávila Brito Nº Colegial: 1202 Pág: 3 de 114

(4)

Página 4 de 95

Memoria Descriptiva

Pág: 4 de 114

(5)

1. Memoria Descriptiva 6

1.1. Antecedentes 6

1.2. Objeto del proyecto 6

1.3. Situación y emplazamiento 6

1.4. Reglamentación 7

1.5. Previsión de Potencia 8

1.6. Peticionario y titular de la instalación 10

1.7. Afección a Terceros 10

1.8. Descripción de las instalaciones 10

1.9. Características de las instalaciones 10

1.9.1. Tensión nominal de la instalación 10

1.9.2. Sistema de distribución 11

1.9.3. Conductores 11

1.9.4. Cuadros eléctricos 11

1.9.5. Luminarias a sustituir 12

1.10. Consideraciones finales 13

1.10.1. Auditoría energética 13

1.10.2. Presupuesto 13

1.10.3. Plazo de puesta en marcha 14

Pág: 5 de 114

(6)

Página 6 de 95 1. Memoria Descriptiva

1.1. Antecedentes

En el término municipal de Valverde se ha llevado a cabo la realización de una auditoría del alumbrado público exterior en Agosto de 2.009, en el que se indican posibles medidas de ahorro en el consumo de energía y por lo tanto, en la reducción de la facturación.

En la misma se trataba de llevar por fases la sustitución de las lámparas de Vapor de Sodio de Alta Presión de la iluminación vial, por lámparas con tecnología LED;

en el año 2.009 se realizó la primera fase, sustituyéndose un total de 205 lámparas, en el año 2.010 se realizó la segunda fase, sustituyéndose un total de 200 lámparas.

En el año 2.014 se realizaron la tercera y cuarta fase de sustitución de lámparas donde se sustituyeron un total de 160 lámparas.

En el año 2.015 se realizaron la quinta, sexta, séptima y octava fase de sustitución de lámparas donde se sustituyeron un total de 300 lámparas.

En el año 2.016 se realizaron la novena, décima, undécima y duodécima fase de sustitución de luminaria completa por led con un total de 252 luminarias sustituidas.

En el año 2.017 se realizaron la decimotercera, decimocuarta, decimoquinta y decimosexta fase de sustitución de luminaria completa por led con un total de 218 luminarias sustituidas.

En este año 2.018 se trata en el presente proyecto la sustitución de 63 lámparas de Vapor de Sodio de Alta Presión por luminarias LED completas de última tecnología.

1.2. Objeto del proyecto

Con este proyecto, se plasmará la sustitución de las actuales lámparas de Vapor de Sodio de Alta Presión por luminarias que incorporen tecnología LED.

En definitiva, con la redacción del presente proyecto se pretenden obtener los siguientes resultados:

Pág: 6 de 114

(7)

Página 7 de 95

 Desde el punto de vista técnico: Definir y justificar los aspectos de diseño, cálculo y construcción necesarios para la realización de las instalaciones.

 Desde el punto de vista administrativo: Obtener la preceptiva autorización y aprobación por parte de los Organismos Oficiales competentes.

 Desde el punto de vista económico: Poder realizar la contratación de la sustitución de las lámparas VSAP por luminarias con tecnología LED, en esta fase.

1.3. Situación y emplazamiento

Los datos referentes al emplazamiento del presente proyecto son los que se indican a continuación:

Población: Valverde (Zona El Cabo) Municipio: Valverde

Isla: El Hierro Provincia: S/C de Tenerife

Los datos referentes al emplazamiento de la red eléctrica y/o alumbrado público se pueden ver también en su plano correspondiente.

1.4. Reglamentación

Por sus características peculiares, esta instalación se encuentra afectada principalmente por los siguientes Reglamentos y Ordenanzas:

 Reglamento Electrotécnico para Baja Tensión e Instrucciones Técnicas Complementarias, aprobado por el Real Decreto 842/2002, de 2 de agosto de 2002. (BOE núm. 224 del miércoles 18 de septiembre).

 Decreto 141/2009, 10 noviembre, por el que se aprueba el reglamento por el que se regula los procedimientos administrativos relativos a la ejecución y puesta en servicio de las instalaciones eléctricas de la Comunidad Autónoma de Canarias.

Pág: 7 de 114

(8)

Página 8 de 95

 Ordenanzas Municipales vigentes del M.I. Ayuntamiento de Valverde

 Ley 31/1988 de 31 de octubre, sobre Protección de la Calidad Astronómica de los Observatorios del Instituto de Astrofísica de Canarias. (No es de aplicación en este municipio)

 Orden de 30 de enero de 1996, sobre Mantenimiento y revisiones periódicas de instalaciones de alto riesgo (BOC nº 46 de 15 de abril de 1996).

 Orden de 16 de Abril de 2.010, por la que se aprueban las Normas Particulares para las Instalaciones de Enlace, en el ámbito de suministro de Endesa Distribución Eléctrica, S.L.U. y Distribuidora Eléctrica de Puerto de la Cruz S.A.U.

en el territorio de la Comunidad Autónoma de Canarias.

 Real Decreto 1955/2000, de 1 de diciembre, por el que se regulan las actividades de transporte, distribución, comercialización, suministro y procedimientos de autorización de instalaciones de energía eléctrica (BOE del 27/12/00).

 Reglamento (UE) nº 305/2011, de 9 de marzo de 2011, por el que se establecen condiciones armonizadas par la comercialización de productos de la construcción y se deroga la Directiva 89/106/CEE del Consejo.

 Reglamento delegado (UE) 2016/364, de 1 de julio de 2015, relativo a la clasificación de las propiedades de reacción al fuego de los productos de la construcción.

 Disposiciones mínimas en materia de señalización de seguridad y salud en el trabajo (R.D. 485/1997 de 14 de abril, BOE de 23/4/97).

 Disposiciones mínimas de seguridad y salud en los lugares de trabajo (R.D.

486/1997 de 14 de abril, BOE de 23/4/97).

 Disposiciones mínimas de seguridad y salud relativas a manipulación manual de cargas que entrañen riesgos, en particular dorso-lumbares para los trabajadores (R.D. 487/1997 de 14 de abril, BOE de 23/4/97).

 Disposiciones mínimas de seguridad y salud relativas al trabajo con equipos que incluyan pantallas de visualización (R.D. 488/1997 de 14 de abril, BOE de 23/4/97).

Pág: 8 de 114

(9)

Página 9 de 95

 Protección de los trabajadores contra los riesgos relacionados con la exposición de agentes biológicos durante el trabajo (R.D. 664/1997 de 12 de mayo, BOE de 24/5/97).

 Protección de los trabajadores contra los riesgos relacionados con la exposición de agentes cancerígenos durante el trabajo (R.D. 665/1997 de 12 de mayo, BOE de 24/5/97).

 Disposiciones mínimas de seguridad y salud relativas a la utilización por los trabajadores de equipos de protección individual (R.D. 773/1997 de 30 de mayo, BOE de 24/5/97).

 Disposiciones mínimas de seguridad y salud relativas para la utilización por los trabajadores de equipos de trabajo (R.D. 1215/1997 de 18 de julio, BOE de 7/8/97).

 Disposiciones mínimas de seguridad y salud en las obras de construcción (R.D.

1627/1997 de 24 de octubre, BOE de 24/10/97).

 Disposiciones mínimas para la protección de la salud y seguridad de los trabajadores frente al riesgo eléctrico (R.D. 614/2001 de 8 de junio, BOE de 21/06/01).

 Norma UNE-EN 60617: Símbolos gráficos para esquemas.

 Norma UNE 21144-3-2: Cables eléctricos. Cálculo de la intensidad admisible.

Parte 3: Secciones sobre condiciones de funcionamiento. Sección 2:

Optimización económica de las secciones de los cables eléctricos de potencia.

 Norma UNE 12464.1: Norma Europea sobre iluminación para interiores.

 Norma UNE 12193: Iluminación de instalaciones deportivas.

 Guía Técnica para la evaluación y prevención de los riesgos relativos a la utilización de lugares de trabajo, que adopta la norma UNE 12464 y ha sido elaborada en virtud de lo dispuesto en el artículo 5 del R.D. 39/1997, de 17 de enero y en la disposición final primera del R.D. 486/1997, de 14 de abril, que desarrollan la Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales.

 Ley 54/2003, de 12 de diciembre, de reforma del marco normativo de la prevención de riesgos laborales. (BOE núm. 298 de 13 de diciembre).

Pág: 9 de 114

(10)

Página 10 de 95

 RAEE: Real Decreto sobre aparatos eléctricos y electrónicos y la gestión de sus residuos.

 RoHS Directiva 2002/95CE: Restricciones de la utilización de determinada sustancias peligrosas en aparatos eléctricos y electrónicos.

 Real Decreto 838/2002. Requisitos de eficiencia energética de los balastos de lámparas fluorescentes.

 Norma UNE 72112 Tareas Visuales. Clasificación.

 Norma UNE 72163 Niveles de iluminación. Asignación de Tareas.

 Normas UNE que afecten a Materiales e Instalaciones del presente Proyecto.

 R.D. 1890/2008 de 14 de noviembre por el que se aprueba el Reglamento de eficiencia energética en instalaciones de alumbrado exterior y sus Instrucciones Técnicas Complementarías EA-01 a EA-07

Y resto de normas o reglamentación que le sean de aplicación.

1.5. Previsión de Potencia

La potencia total del edificio se calculará según lo dispuesto en la ITC-BT-10 y en la unidad temática nº 2 “Instalaciones de enlace” guía-BT-10 de la Guía Técnica de Aplicación del REBT, así como en el apartado 4 de las Normas Particulares para las Instalaciones de Enlace de la empresa suministradora.

La Potencia Prevista corresponderá con la potencia mínima conforme a la ITC- BT-10 para la cual deberán dimensionarse las líneas incluidas en este proyecto.

La potencia se obtendrá de la potencia de las lámparas a instalar de acuerdo con los resultados de los cálculos luminotécnicos.

Pág: 10 de 114

(11)

Página 11 de 95 La potencia se obtendrá de la suma de potencias de cada circuito:

Cuadr o

Descripció n de la línea

Número Lámpara

s Total Circuito

Potenci a Total Circuito

Inicial (kW)

Número Lámparas Sustituida

s

Potenci a Unitari

a Lámpar

a (kW)

Potencia Total Lámparas Sustituida

s (kW)

Potenci a Circuito

Final (kW) C1 Banda

Nueva 63 10,0 63 0,04 2,52 6,22

63 2,52

La potencia total necesaria para la instalación de las 63 lámparas LED de 40 W, es de 2,52 kW.

Hay que tener en cuenta que la sustitución de las luminarias se pretende realizar con un ahorro de consumo de 32.284,08 kW*h/año.

1.6. Peticionario y titular de la instalación

Los datos referentes al peticionario del presente manual técnico económico son los que se indican a continuación:

Nombre: Muy Ilustre Ayuntamiento de Valverde Dirección: C/ Pérez Galdós, Nº 5, Casa Consistorial Municipio: Valverde - C.P. 38900

Isla: El Hierro Provincia: S/C de Tenerife C.I.F: P-3804800-E Pág: 11 de 114

(12)

Página 12 de 95 1.7. Afecciones a terceros

El afectado por esta instalación es, en este caso, el peticionario, M.I. Ayuntamiento de Valverde, al igual que el beneficiario, debido a que se rebaja el

importe de la factura de electricidad.

1.8. Descripción de las instalaciones

Actualmente, existe en la población de la Zona de El Cabo una instalación de alumbrado público, que llevan incorporado lámparas de Vapor de Sodio de Alta Presión.

La red de alumbrado público, donde se pretende la instalación de lámparas LED, es en su mayoría una red de alumbrado público aéreo y una pequeña parte subterránea.

La instalación se encuentra en perfecto estado no existiendo problemas en las líneas de electricidad, cuadros eléctricos o luminarias.

Con la sustitución se pretende la sustitución de lámparas de mucho consumo eléctrico por unas de consumo de la tercera parte, con lo cual la instalación, hasta la fecha, se encuentra bien dimensionada.

1.9. Características de las instalaciones 1.9.1. Tensión nominal de la instalación

La instalación de alumbrado público dispone de un suministro eléctrico de baja tensión formado por una conexión trifásica a una tensión de 400/230 V, frecuencia de 50 Hz y suministrada por “Endesa Distribución Eléctrica S.L.”

Pág: 12 de 114

(13)

Página 13 de 95 1.9.2. Sistema de distribución

La instalación se ha realizado en casi todos sus tramos mediante un tendido aéreo, partiendo de los diferentes Centros de Transformación, donde se ubica la aparamenta de protección y control de la instalación, hasta cada una de los puntos de luz que necesitan energía eléctrica para su correcto funcionamiento.

1.9.3. Conductores

Los conductores utilizados es su mayoría son cables unipolares con conductores de tensión nominal 0,6/1 kV, aislados con materiales poliméricos termoestables (XLPE, EPR o similar), de acuerdo con lo especificado en la norma UNE 21123. Están constituidos por diferentes materiales aluminio o cobre, según los casos.

1.9.4. Cuadros eléctricos

Los cuadros de mando son un conjunto de módulos, construido en poliéster reforzado con fibra de vidrio o metálico, IP55, IK10, con el módulo superior para la centralización de contadores y el inferior para la protección y maniobra

1.9.5. Luminarias a sustituir

Las lámparas a sustituir son un total de 63 unidades, la sustitución se realizará sobre lámparas de Vapor de Sodio a Alta Presión de 150 w, por lámparas LED de 40 W.

La ubicación de la sustitución de cada lámpara se puede ver con detalle en el plano correspondiente.

Pág: 13 de 114

(14)

Página 14 de 95 1.10. Consideraciones finales

1.10.1. Auditoría energética

Existe una auditoría energética, realizada en el año 2.009, titulada “Auditoría Energética: Alumbrado Público del M.I. Ayuntamiento de Valverde” y realizada por el Ingeniero Técnico Industrial, Javier Ávila Brito colegiado Nº 1.202.

En la misma, se pautan alternativas para el ahorro energético del alumbrado público y consideraciones a tener en cuenta.

1.10.2. Presupuesto

El presupuesto de la obra que nos ataña se especificará en su apartado correspondiente de mediciones y presupuesto.

1.10.3. Plazo de puesta en marcha

El plazo de puesta en marcha, contado a partir de las autorizaciones preceptivas y coincidentes con el previsto en el apartado de “Planificación e la Obra” será de 1 mes.

(15)

Cálculos Eléctricos

Pág: 15 de 114

(16)

2. Cálculos Eléctricos 17

2.1. Prescripciones técnicas de carácter general 17

2.1.1. Conductores 17

2.1.2. Condiciones especiales de instalación subterránea 17

2.1.3. Coeficientes de simultaneidad 17

2.2. Dimensionado de los conductores de Alumbrado Público 18 2.2.1. Criterio de intensidad máxima admisible 18 2.2.2. Criterio de máxima caída de tensión 18 2.2.2.1. Fórmula conductividad eléctrica 19

2.2.3. Protección general 20

2.2.4. Intensidades de cortocircuito 21

2.3. Exposición de resultados: Alumbrado Público 24 Pág: 16 de 114

(17)

Página 17 de 95 2. Cálculos Eléctricos

2.1. Prescripciones técnicas de carácter general 2.1.1. Conductores

Se usarán cables de aluminio y unipolares, con aislamiento de XLPE, según se describe en los apartados anteriores.

Las secciones que se utilizarán en cada caso son las que se muestran en las tablas siguientes, sobre los cálculos realizados.

Para saber la intensidad máxima admisible del cable para este tipo de instalación, es decir, instalación subterráneo observaremos la tabla 4 del apartado 3 de la ITC-BT-07.

2.1.2. Condiciones especiales de instalación subterránea

En este caso no existen condiciones especiales, debido a que la temperatura del terreno es de 25ºC y encima según el apartado 3.1.2.2.1 de la ITC-BT-07, el factor de corrección es la unidad, por lo tanto no variará la intensidad máxima admisible.

2.1.3. Coeficientes de simultaneidad

El coeficiente de simultaneidad en este caso es la unidad debido a que se trata de una instalación de alumbrado público que deberá de funcionar en su totalidad cuando se proceda al encendido de la misma.

Pág: 17 de 114

(18)

Página 18 de 95 2.2. Dimensionado de los conductores

2.2.1. Criterio de intensidad máxima admisible

La corriente del conductor del cable, trabajando a plena carga y en régimen permanente, no deberá superar en ningún momento la corriente máxima admisible asignada a los materiales que se utilizan para el aislamiento del cable. La temperatura máxima de calentamiento es de 70ºC para cables con aislamiento termoplástico y de 90ºC para cables con aislamiento termoestable. La tabla 1 de la ITC-BT-19 muestra las intensidades máximas admisibles, en amperios, a temperatura ambiente de 40ºC.

Para calcular la intensidad de corriente prevista por toma o receptor se pueden utilizan las siguientes fórmulas:

1. Intensidad nominal en servicio trifásico:

In = Pc / (1.732 x Vf x cos θ)

2. Intensidad nominal en servicio monofásico:

I = Pc / (Vf x cos θ)

En las fórmulas se han empleado los siguientes términos:

 I Intensidad en Amperios (A)

 Pc Potencia de cálculo en Watios (W)

 Vf Tensión simple en Voltios (V)

 Vl Tensión compuesta en Voltios (V)

 cos θ Factor de potencia

2.2.2. Criterio de máxima caída de tensión

Para calcular la sección mínima que garantiza una caída de tensión límite previamente establecida podemos aplicar las fórmulas simplificadas siguientes:

Pág: 18 de 114

(19)

Página 19 de 95 1. Caída de tensión en servicio monofásico

e = 2 x I x [(L x cos θ / k x S x n) + (Xu x L x sen θ / 1000 x n)]

2. Caída de tensión en servicio trifásico

e = 1.732 x I x [(L x cos θ / k x S x n) + (Xu x L x sen θ / 1000 x n)]

Siendo:

 L Longitud de cálculo en Metros (m)

 e Caída de tensión en Voltios (V)

 S Sección del conductor en milímetros cuadrados (mm²)

 n Número de conductores por fase

 Xu Reactancia por unidad de longitud (mΩ/m)

 K Conductividad eléctrica

2.2.2.1. Formula conductividad eléctrica

A continuación, definiremos el término de la conductividad eléctrica para poder utilizarlo en el cálculo de la máxima caída de tensión del cable, a la hora de tener definida una sección.

La conductividad eléctrica se define por medio de las siguientes fórmulas:

K = 1 / ρ

Ρ = ρ(20ºC) x [1 + α x (T – 20)]

T = T0 + [(Tmax - T0) x (I / Imax)²]

Siendo:

 K Conductividad del conductor a la temperatura T

 ρ Resistividad del conductor a la temperatura T

 ρ(20ºC) Resistividad del conductor a 20ºC Cu = 0.018

Al = 0.029

 α Coeficiente de temperatura Cu = 0.00392

Al = 0.00403

 T Temperatura del conductor (ºC) Pág: 19 de 114

(20)

 T0 Temperatura ambiente (ºC) Cables entubados = 25ºC Cables a aire = 40ºC

 Tmax Temperatura máxima admisible del conductor (ºC) XLPE, EPR = 90ºC

PVC = 70 ºC

 Imax Intensidad máxima admisible del conductor (ºC)

2.2.3. Protección general

La situación del cuadro general y sus características queda claramente descrita en su apartado correspondiente en la memoria descriptiva.

Las características del dispositivo de control de potencial también quedan descritas en su apartado correspondiente en la memoria descriptiva.

Para obtener las tablas resumen siguientes se han aplicado lo dispuesto en la ITC-BT-17 y los siguientes cálculos:

Sobrecarga

Para que la línea quede protegida a sobrecarga, la protección debe cumplir simultáneamente las siguientes condiciones:

Iuso ≤ In ≤ Iz cable Itc ≤ 1.45 x Iz cable

Estando presentadas en la tabla de comprobaciones de la siguiente manera:

 Iuso Intensidad de uso prevista en el circuito.

 In Intensidad nominal del fusible o magnetotérmico.

 Iz Intensidad admisible del conductor o del cable.

 Itc Intensidad disparo del dispositivo a tiempo convencional.

Otros datos de la tabla son:

 P Calc Potencia calculada.

 Tipo (T) Trifásica, (M) Monofásica.

Pág: 20 de 114

(21)

Página 21 de 95 Cortocircuito

Para que la línea quede protegida a cortocircuito, el poder de corte de la protección debe ser mayor al valor de la intensidad máxima de cortocircuito:

Icu ≥ Icc máx

Además, la protección debe ser capaz de disparar en un tiempo menor al tiempo que tardan los aislamientos del conductor en dañarse por la elevación de la temperatura. Esto debe suceder tanto en el caso del cortocircuito máximo, como en el caso del cortocircuito mínimo:

 Para Icc máx: Tp CC máx < Tcable CC máx

 Para Icc mín: Tp CC mín < Tcable CC mín

Estando presentadas en la tabla de comprobaciones de la siguiente manera:

 Icu Intensidad de corte último del dispositivo.

 Ics Intensidad de corte en servicio. Se recomienda que supere la Icc en protecciones instaladas en acometida del circuito.

 Tp Tiempo de disparo del dispositivo a la intensidad de cortocircuito.

 Tcable Valor de tiempo admisible para los aislamientos del cable a la intensidad de cortocircuito.

2.2.4. Intensidades de cortocircuito

Dimensionaremos los conductores a intensidad de cortocircuito prevista según lo dispuesto en la ITC-BT-20 y la norma UNE 20460-4-43. Su cálculo se hará según las normas UNE 21239 ó UNE 21240, según corresponda y la exactitud deseada en los resultados.

En cualquier caso, se cumplirán las siguientes condiciones:

 Las protecciones deberán ser capaces de controlar y despejar las corrientes de cortocircuito mínimas.

Pág: 21 de 114

(22)

 Tendrán un poder de corte suficiente para hacer frente a las corrientes de cortocircuito máximas, debiéndose determinar tanto el poder de corte último como de servicio.

 Tendrán un poder de cierre suficiente para hacer frente a las corrientes de cortocircuito máximas.

 Se deberá comprobar que el calentamiento de los cables y barras no supere la temperatura máxima admisible por la cubierta aislante para la intensidad de cortocircuito.

 Cálculo de los esfuerzos electrodinámicos en los conductores, barras y soportes de barras para que aguanten sin rotura ni deformación los esfuerzos mecánicos debidos a la corriente de cortocircuito.

Las fórmulas y el procedimiento que utilizaremos para el cálculo de las intensidades de cortocircuito es el siguiente:

Entre Fases: Fase y Neutro:

Icc = Vf / ( 2 x Zt ) Icc = Vf / ( 1.732 x Zt ) En las fórmulas se han empleado los siguientes términos:

 Vf Tensión simple en V

 Vl Tensión compuesta en V

 Zt Impedancia total en el punto de cortocircuito en Ω

 Icc Intensidad de cortocircuito en Ka

La impedancia total en el punto de cortocircuito se obtendrá a partir de la resistencia total y de la reactancia total de los elementos de la red hasta el punto de cortocircuito:

Zt = √ (Rt² + Xt²) Siendo:

 Rt = R1 + R2 + … + Rn: Resistencia total en el punto de cortocircuito.

Pág: 22 de 114

(23)

 Xt = X1 + X2 + … + Xn: Reactancia total en el punto de cortocircuito.

Los dispositivos de protección deberán tener un poder de corte mayor o igual a la intensidad de cortocircuito prevista en el punto de su instalación, y deberán actuar en un tiempo tal que la temperatura alcanzada por los cables no supere la máxima permitida por el conductor.

Para que se cumpla esta última condición, la curva de actuación de los interruptores automáticos debe estar por debajo de la curva térmica del conductor, por lo que debe cumplirse la siguiente condición:

I² x t ≤ C x ΔT x S²

para 0,01 ≤ 0,1 s, y donde:

 I Intensidad permanente de cortocircuito en A.

 t Tiempo de desconexión en s.

 C Constante que depende del tipo de material.

 ΔT Sobretemperatura máxima del cable en °C

 Sección en mm²

Se tendrá también en cuenta la intensidad mínima de cortocircuito determinada por un cortocircuito fase - neutro y al final de la línea o circuito en estudio.

Dicho valor se necesita para determinar si un conductor queda protegido en toda su longitud a cortocircuito, ya que es condición imprescindible que dicha intensidad sea mayor o igual que la intensidad del disparador electromagnético. En el caso de usar fusibles para la protección del cortocircuito, su intensidad de fusión debe ser menor que la intensidad soportada por el cable sin dañarse, en el tiempo que tarde en saltar. En todo caso, este tiempo siempre será inferior a 5 seg.

Pág: 23 de 114

(24)

Página 24 de 95 2.3. Exposición de resultados: Alumbrado Público

En este caso, las instalaciones de alumbrado exterior existentes en Isora se han realizado con sus proyectos independientes en cada caso y que han seguido su trámite necesario, ante la Consejería de Industria, para poderse conectar al tendido eléctrico.

El tendido eléctrico se encuentra con sus correspondientes protecciones, estando la instalación eléctrica del alumbrado público en perfecto estado.

La instalación eléctrica para el alumbrado público se encuentra dimensionada para alojar lámparas de Vapor de Sodio de Alta Presión de 150 W, en nuestro caso se colocarán lámparas tipo LED con un consumo de 40 W, por lo que es admisible la sustitución sin que para ello se vea afectada la instalación eléctrica interviniente en el alumbrado público.

(25)

DIALux 4.12 Output Page 1 of 5

Proyecto 1

25.07.2017

Sotexa

Calle La Carrera, Nº 17, Valverde, El Hierro

Proyecto elaborado por Javier Ávila Brito Teléfono 650181003

Fax 922551995

e-Mail [email protected]

ARTESOLAR 51MO124-040 STUGRS66 40 W/ Hoja de datos de luminarias

Dispone de una imagen de la luminaria en nuestro catálogo de luminarias.

Clasificación luminarias según CIE: 100 Código CIE Flux: 42 77 97 100 86

Emisión de luz 1:

Para esta luminaria no puede presentarse ninguna tabla UGR porque carece de atributos de simetría.

DIALux 4.12 by DIAL GmbH Página 1

Pág: 25 de 114

(26)

Proyecto 1

25.07.2017

Sotexa

Fax 922551995

Calle 1 / Datos de planificación

Perfil de la vía pública

Camino peatonal 1 (Anchura: 2.000 m)

Calzada 2 (Anchura: 7.000 m, Cantidad de carriles de tránsito: 2, Revestimiento de la calzada:

R3, q0: 0.070) Camino peatonal 2 (Anchura: 2.000 m) Factor mantenimiento: 0.67

Disposiciones de las luminarias

Luminaria: ARTESOLAR 51MO124-040 STUGRS66 40 W 4000 K

Flujo luminoso (Luminaria): 5020 lm Valores máximos de la intensidad lumínica Flujo luminoso (Lámparas): 5020 lm

Potencia de las luminarias: 40.0 W

Organización: unilateral abajo Distancia entre mástiles: 22.000 m Altura de montaje (1): 8.100 m Altura del punto de luz: 8.000 m Saliente sobre la calzada (2): 0.000 m Inclinación del brazo (3): 0.0 ° Longitud del brazo (4): 0.650 m

con 70°: 543 cd/klm con 80°: 75 cd/klm con 90°: 0.10 cd/klm

Respectivamente en todas las direcciones que forman los ángulos especificados con las verticales inferiores (con luminarias instaladas aptas para el funcionamiento).

Ninguna intensidad lumínica por encima de 90°.

La disposición cumple con la clase de intensidad lumínica G3.

La disposición cumple con la clase del índice de deslumbramiento D.6.

Pág: 26 de 114

(27)

Proyecto 1

25.07.2017

Sotexa

Fax 922551995

Calle 1 / Lista de luminarias

ARTESOLAR 51MO124-040 N° de artículo:

Flujo luminoso (Luminaria): 5020 lm Flujo luminoso (Lámparas): 5020 lm Potencia de las luminarias: 40.0 W Clasificación luminarias según CIE: 100 Código CIE Flux: 42 77 97 100 86 Lámpara: 24 x LED (Factor de corrección 1.000).

Dispone de una imagen de la luminaria en nuestro catálogo de

luminarias.

Pág: 27 de 114

(28)

Proyecto 1

25.07.2017

Sotexa

Fax 922551995

Calle 1 / Recuadro de evaluación Calzada 2 / Observador 3 / Isolíneas (L)

Valores en Candela/m², Escala 1 : 201

Trama: 10 x 6 Puntos

Posición del observador: (-60.000 m, 1.750 m, 1.500 m) Revestimiento de la calzada: R3, q0: 0.070

L_m [cd/m²] U0 Ul TI [%]

Valores reales según cálculo: 0.77 0.56 0.90 8

Valores de consigna según clase ME4a: ≥ 0.75 ≥ 0.40 ≥ 0.60 ≤ 15 Cumplido/No cumplido:

Pág: 28 de 114

(29)

Proyecto 1

25.07.2017

Sotexa

Fax 922551995

Calle 1 / Recuadro de evaluación Calzada 2 / Observador 4 / Isolíneas (L)

Valores en Candela/m², Escala 1 : 201

Trama: 10 x 6 Puntos

Posición del observador: (-60.000 m, 5.250 m, 1.500 m) Revestimiento de la calzada: R3, q0: 0.070

L_m [cd/m²] U0 Ul TI [%]

Valores reales según cálculo: 0.85 0.54 0.95 6

Valores de consigna según clase ME4a: ≥ 0.75 ≥ 0.40 ≥ 0.60 ≤ 15 Cumplido/No cumplido:

Pág: 29 de 114

(30)

Planificación de la Obra

Pág: 30 de 114

(31)

3. Planificación de la Obra 27

3.1. Suministros 27

3.2. Instalación de lámparas 31

3.3. Pruebas 31

Pág: 31 de 114

(32)

Página 27 de 95 3. Planificación de la Obra

3.1. Suministros

Todos los suministros necesarios para la realización del proyecto que nos percate redactar, será lo primero que deberemos de adquirir y sus características deben ser iguales a las indicadas en el proyecto o de similares características, en caso contrario se deberá de tener en cuenta lo dictaminado en el Pliego de Condiciones del presente proyecto.

En todo caso, las lámparas tendrán el visto bueno del Director de Obra y de la corporación local antes de su colocación.

Todos los suministros deberán de ser de buena calidad y estar homologados, y con garantía mínima de dos años.

Los suministros que se deberá de adquirir son las lámparas con tecnología LED.

Las luminarias a instalar serán de las siguientes características:

 Bajo Consumo ≤ 55 W

 Alta Luminosidad ≥ 5.000 lúmenes

 Larga vida > 50.000 horas

 Diseño robusto Resistente a golpes y vibraciones

 Haz lumínico Bajo calor generado, rápida disipación del calor

 Fácil instalación Fácil de instalar en cualquier tipo de farola

 Ahorro Reduce mano de obra y costes de mantenimiento

 Alta eficiencia Power Factor > 90 %, THD < 9

 Temperatura Color Inferior o igual a los 4.000 ºK

3.2. Instalación de luminarias

Se procederá a la instalación de las luminarias nuevas, para ello deberemos de desechar la que se retire, haciéndole entrega de las mismas a la corporación local y colocar en su lugar la lámpara nueva con tecnología LED.

Pág: 32 de 114

(33)

Página 28 de 95 3.3. Pruebas

Se realizarán las pruebas pertinentes a la reglamentación vigente de la Empresa Suministradora Unelco Endesa S.L.U., para comprobar el correcto funcionamiento de las instalaciones, para su posterior puesta en funcionamiento.

Se estima que la duración total de trabajo sea de 1 mes, del cual 4 operarios cualificados serán los encargados de llevarlo a cabo.

(34)

Ficha Técnica

LUM. EXTERIOR

MOA

Dimensiones

V05 - 2017/02

*Máxima clasificación energética obtenida

>70 <0,5 <1

70.000h 3000K/4000K/5500K

PC ÁMBAR Driver interno Dimable (opcional) >10.000

Producto A

Largo B

Ancho C

Alto Peso Altura de montaje

mm mm mm g m

MOA 1 (24 leds)

620 295 152 8.200

4-8

MOA 1 (36 leds) 6-10

MOA 1 (48 leds) 8-10

MOA 2 (56 leds)

825 360 175 12.000

9-10

MOA 2 (70 leds) 10-12

MOA 2 (98 leds) 12-14

Características mecánicas

Disipador Inyección Aluminio

Difusor Vidrio plano templado

Material carcasa Inyección de aluminio

Acabado Gris (RAL 9007)

Índice de protección IP 66 Índice de protección IK 09 Temperatura de operación -30^oC/+60^oC

L70 B10 a 25°C 70.000h

Fijación Vertical / Lateral a brazo (ø60 mm) Sv (m²) 0,15 (MOA 1) / 0,25 (MOA 2)

Módulo LED Intercambiable

Ángulo de inclinación Variable (-10ô / -5ô / 0ô/ +5ô / +10ô) Apertura Manual (sin herramientas- compartimento driver)

Características ópticas

Tipo de LED CREE XTE

Eficacia Hasta 133lm/W

IRC >70

Temperatura de color 3000K / 4000K / 5500K / PC ÁMBAR

Clasificación CIE CUT OFF

FHS inst. <1%

FHI inst. >99%

Tipo de óptica U: Urban (50150) R: Road (85135) W: Wide (80150)

Características eléctricas

Alimentación 110-240Vac

Frecuencia 50/60Hz

Factor de potencia >0,95

Driver Interno

Clase de aislamiento (IEC) Clase I, Clase II (opcional) Protección contra sobretensiones Hasta 10kV

Desconexión Directa en apertura

B C

A MOA 1

MOA 2

Pág: 34 de 114

(35)

Ficha Técnica

Producto Potencia Número y Tipo

LED

Flujo Luminoso 3000K

Eficacia 4000K

Flujo Luminoso PC Ámbar

W lm lm lm lm/W lm

51MO1□4-030□□□□□STUGRS66 30

24

CREE XTE

3720 3830 4020 128 2160

51MO1□4-040□□□□□STUGRS66 40 4870 5020 5270 126 2840

51MO1□4-060□□□□□STUGRS66 60 7040 7260 7620 121 4200

51MO1□6-060□□□□□STUGRS66 60

36 7360 7590 7970 127 4320

51MO1□6-080□□□□□STUGRS66 80 9470 9760 10250 122 5560

51MO1□8-080□□□□□STUGRS66 80

48 9560 9860 10350 123 5680

51MO1□8-100□□□□□STUGRS66 100 11740 12100 12710 121 7000

51MO2□6-120□□□□□STUGRS66 120 56 14200 14640 15370 122 8470

51MO2□0-100□□□□□STUGRS66 100

70

12270 12650 13280 127 7200

51MO2□0-120□□□□□STUGRS66 120 14340 14780 15520 123 8520

51MO2□0-150□□□□□STUGRS66 150 17610 18150 19060 121 10500

51MO2□8-150□□□□□STUGRS66 150

98

18410 18980 19930 127 10650

51MO2□8-180□□□□□STUGRS66 180 21510 22180 23290 123 12600

51MO2□8-220□□□□□STUGRS66 220 25290 26620 27420 121 15120

Ejemplos curvas fotométricas

Datos obtenidos de acuerdo a la norma EN 13032-1

Alcance certificación: “Comercialización y distribución de tecnología y luminarias Led”

Existe una tolerancia del +/-10% en los valores de flujos lumínicos indicados, debido a las innovaciones tecnológicas de los diodos.

Valores medidos a Ta=25ºC.

Configuraciones

V05- 201702

□□□ →Temperatura de color (a determinar).

Opciones de regulación

1 Driver regulable Autónomo - 2 niveles 2 Driver regulable 1-10Vdc

3 Driver regulable Autónomo - 10 niveles reprogramable

□□ →Tipo de driver (a determinar en función de la regulación)

MO124-060T40 URBAN MO124-060T40 ROAD MO124-060T40 WIDE

□ → Estándar: S(Disposición de la PCB a determinar en función del driver).

Pág: 35 de 114

(36)

Planos

Pág: 36 de 114

(37)

Nº 1 Plano de situación

Nº 2 Plano de distribución luminarias general

Nº 3 Plano de distribución luminarias detalle general Nº 4 Plano de distribución luminarias detalle

Nº 5 Detalles luminarias

(38)

Pág: 38 de 114

(39)

Pág: 39 de 114

(40)

Pág: 40 de 114

(41)

Pág: 41 de 114

(42)

Pág: 42 de 114

(43)

Pliego de Condiciones

Pág: 43 de 114

(44)

5. Pliego de Condiciones 38

5.1. Pliego de condiciones de índole facultativo 38

5.1.1. Objeto de este pliego 38

5.1.2. Documentos que definen las obras 38 5.1.3. Obligaciones y derechos del contratista 38

5.1.4. Recepción de las instalaciones 39

5.1.5. Facultades de la dirección de ejecución. 40

5.2. Pliego de condiciones de índole legal 41

5.2.1. Condiciones de índole legal 41

5.3. Pliego de condiciones de índole técnica (Alumbrado Público) 42

5.3.1. Objeto y campo de aplicación 42

5.3.2. Ejecución de los trabajos 43

5.3.2.1. Materiales 43

5.3.2.2. Ejecución 51

5.3.2.3. Conducciones subterráneas – Zanjas 51 5.3.2.3.1. Cimentación de báculos y columnas 53

5.3.2.4. Conducciones aéreas 59

5.3.2.5. Trabajos comunes 59

5.5. Pliego de condiciones de índole económica 65

5.5.1. Base fundamental 65

5.5.2. Garantía de cumplimiento y fianza 65

5.5.3. Precios y revisiones 66

5.5.4. Valoración y abono de los trabajos 67 Pág: 44 de 114

(45)

Página 33 de 95 5. Pliego de Condiciones

5.1. Pliego de condiciones de índole facultativo 5.1.1. Objeto de este pliego

Es objeto de este pliego definir las condiciones generales que han de regir en las obras del proyecto que nos percata definir.

5.1.2. Documentos que definen las obras

El presente proyecto consta de los siguientes documentos:

 Memoria Descriptiva

 Cálculos Eléctricos

 Instalaciones de Alumbrado Público

 Instalaciones Subterráneas de Baja Tensión

 Planificación de Obra

 Planos

 Pliego de Condiciones

 Mediciones y Presupuesto

 Estudio Básico de Seguridad y Salud

5.1.3. Obligaciones y derechos del contratista

El Contratista tiene la obligación de ejecutar esmeradamente todas las obras y cumplir de forma estricta todas las condiciones estipuladas y cuantas órdenes verbales o escritas le sean dadas por el Ingeniero Técnico.

Si a juicio del Ingeniero Técnico hubiese alguna parte de la obra mal ejecutada, tendrá la obligación de demolerla y volverla a ejecutar cuantas veces fuese necesario, hasta que merezca aprobación, no teniendo, por esta causa, derecho a percibir indemnización de ningún género después de la recuperación provisional.

Las reclamaciones que el Contratista quiera hacer contra las órdenes del Ingeniero Técnico Director, sólo podrá presentarlas a través del mismo o ante la Pág: 45 de 114

(46)

Página 34 de 95 Propiedad. Si ellas son de orden económico y de acuerdo con las condiciones estipuladas en los pliegos de condiciones correspondientes.

Contra disposiciones de orden teórico o facultativo del Ingeniero Técnico no se admitirá reclamación alguna, pudiendo el Contratista salvar su responsabilidad si lo estima oportuno mediante exposición razonada dirigida al Ingeniero Técnico el cual podrá limitar su contestación al acuse de recibo que en todo caso será obligatorio para este tipo de reclamaciones.

Todas las faltas que el Contratista cometa durante la ejecución de las obras, así como las multas a que diera lugar por contravenir las disposiciones vigentes, son exclusivamente de su cuenta, sin derecho a indemnización alguna.

Será de cuenta el Contratista los seguros, cargas sociales, etc., a que obliga la legislación vigente, haciéndose responsable del no cumplimiento de estas disposiciones.

Durante la ejecución de los trabajos el Contratista queda obligado a someter toda clase de verificaciones que se soliciten por el Ingeniero Técnico, tales como desmontajes, ensayos, etc.

5.1.4. Recepción de las instalaciones

La propiedad recibirá a la entrega de la instalación, planos definitivos del montaje de la instalación, valores de la resistencia a tierra obtenidos en las mediciones, y referencia del domicilio social de la empresa instaladora.

No se podrá modificar la instalación sin la intervención de un Instalador Autorizado o Técnico Competente, según corresponda.

Cada cinco años se comprobarán los dispositivos de protección contra cortocircuitos, contactos directos e indirectos, así como sus intensidades nominales en relación con la sección de los conductores que protegen.

Pág: 46 de 114

(47)

Página 35 de 95 Las instalaciones del garaje serán revisadas anualmente por instaladores autorizados libremente elegidos por los propietarios o usuarios de la instalación. El instalador extenderá un boletín de reconocimiento de la indicada revisión, que será entregado al propietario de la instalación, así como a la delegación correspondiente del Ministerio de Industria y Energía.

Personal técnicamente competente comprobará la instalación de toma de tierra en la época en que el terreno esté más seco, reparando inmediatamente los defectos que pudieran encontrarse.

Al finalizar la ejecución, se entregará en la Delegación del Ministerio de Industria correspondiente el Certificado de Fin de Obra firmado por un técnico competente y visado por el Colegio profesional correspondiente, acompañado del boletín o boletines de instalación firmados por un Instalador Autorizado.

La dirección de la ejecución de los trabajos de instalación será llevada a cabo por un técnico competente, que deberá cumplimentar el Libro de Órdenes y Asistencia, en el que reseñará las incidencias, órdenes y asistencias que se produzcan en el desarrollo de la obra.

5.1.5. Facultades de la dirección de ejecución.

Además de la interpretación técnica del proyecto, que corresponde a la Dirección Facultativa, es misión específica suya, la dirección y vigilancia de los trabajos que en las obras se realizan y ello e incluso con autoridad técnica legal completa en todo lo previsto específicamente en el Pliego de Condiciones, sobre las que para la ejecución de las instalaciones anejas se lleva a cabo, si se considera que adopte, esa responsabilidad, es sutil y necesaria para la correcta marcha de las obras.

El Contratista no podrá recibir otra órdenes relativas a la obra, a su distribución y a los materiales, que las que provengan de la Dirección de obra o de la por él delegada.

Pág: 47 de 114

(48)

Página 36 de 95 5.2. Pliego de condiciones de índole legal

5.2.1. Condiciones de índole legal

Para cuantas cuestiones, litigios o diferencias pudieran surgir durante o después de los trabajos, las partes se someterán a juicio de amigables componedores nombrados en número igual por ellas y presidido por el Ingeniero Director de la obra y en último término a los tribunales de justicia del lugar en donde radique la Propiedad, con expresa renuncia del fuero domiciliario.

El Contratista es responsable de la ejecución de las obras en las condiciones establecidas en el contrato y en los documentos que componen el proyecto.

El Contratista se obliga a lo establecido en la Ley de Contratas de Trabajo y además a lo dispuesto en la de Accidentes de Trabajo, Subsidiado Familiar y Seguros Sociales.

Las posibles causas de rescisión de contrato pueden ser las que se enumeran a continuación:

 La muerte o incapacitación del Contratista.

 La quiebra del Contratista.

 Las alteraciones del contrato por los siguientes:

o La modificación del proyecto en tal forma que representa alteraciones fundamentales a juicio del Director de Contratación, y en cualquier caso, como consecuencia de estas modificaciones, representa en más o menos el 25% como mínimo del importe de aquel.

o Las modificaciones de unidades de obra, siempre que esas representan variaciones en más o menos del 40%, como mínimo de las unidades que figuran en las mediciones del proyecto o más del 50% de unidades del proyecto modificado.

o La suspensión de obra comenzada siempre que el plazo de suspensión haya excedido de un año.

o El no dar comienzo la contrata a los trabajos dentro del plazo señalado.

o La terminación del plazo de ejecución de las obras sin haber llegado a esta.

o El abono de la obra sin causa justificada.

o La mala fe en la ejecución de los trabajos.

Pág: 48 de 114

(49)

Página 37 de 95 En caso de accidentes a los operarios, con motivo y en el ejercicio de los trabajos para la ejecución de las obras, el Contratista se atendrá a lo dispuesto a estos respectos en la legislación vigente, siendo en todo caso único responsable de su cumplimiento y sin que en ningún concepto pueda quedar afectada ni la Propiedad ni la Dirección Facultativa, por responsabilidad en cualquier aspecto.

El Contratista está obligado a adoptar todas las medidas de seguridad que las disposiciones vigentes establezcan, para evitar en lo posible accidentes a los obreros.

El Contratista será responsable de todos los accidentes por inexperiencia o que por descuido sobrevinieran, en la zona de obras, será por tanto de su cuenta el abono de las indemnizaciones a quien corresponda y cuando a ello hubiere lugar, de todos los daños y perjuicios que puedan causarse en las operaciones de ejecución de las obras.

El Contratista cumplirá los requisitos que prescribe las disposiciones vigentes sobre la materia, debiendo exhibir, cuando a ello fuese requerido, el justificante de tal cumplimiento.

En todo lo previsto en este Pliego de Condiciones, serán de aplicación con carácter de norma suplementaria los preceptos del texto articulado de la Ley y Reglamento General de Contratistas actualmente vigente.

5.3. Pliego de condiciones de índole técnica (Alumbrado Público) 5.3.1. Objeto y campo de aplicación

Este Pliego de Condiciones determina las condiciones mínimas aceptables para la ejecución de las obras de montaje de alumbrados públicos, especificadas en el correspondiente Proyecto.

Estas obras se refieren al suministro e instalación de los materiales necesarios en la construcción de alumbrados públicos.

Los Pliegos de Condiciones particulares podrán modificar las presentes prescripciones.

Pág: 49 de 114

(50)

Página 38 de 95 El Contratista deberá atenerse a la Normativa de aplicación especificada en la Memoria del Proyecto.

5.3.2. Ejecución de los trabajos 5.3.2.1. Materiales

 Norma General.

Todos los materiales empleados, de cualquier tipo y clase, aún los no relacionados en este Pliego, deberán ser de primera calidad.

Antes de la instalación, el contratista presentará a la Dirección Técnica los catálogos, cartas, muestras,… etc., que ésta le solicite. No se podrán emplear materiales sin que previamente hayan sido aceptados por la Dirección Técnica.

Este control previo no constituye su recepción definitiva, pudiendo ser rechazados por la Dirección Técnica, aún después de colocados, si no cumpliesen con las condiciones exigidas en este Pliego de Condiciones, debiendo ser reemplazados por la contrata por otros que cumplan las calidades exigidas.

 Conductores.

Serán de las secciones que se especifican en los planos y memoria.

Todos los cables serán multipolares o unipolares con conductores de cobre y tensión asignada 0,6/1 kV. La resistencia de aislamiento y la rigidez dieléctrica cumplirán lo establecido en el apartado 2.9 de la ITC-BT-19.

El Contratista informará por escrito a la Dirección Técnica, del nombre del fabricante de los conductores y le enviará una muestra de los mismos. Si el fabricante no reuniese la suficiente garantía a juicio de la Dirección Técnica, antes de instalar los conductores se comprobarán las características de éstos en un Laboratorio Oficial. Las pruebas se reducirán al cumplimiento de las condiciones anteriormente expuestas.

Pág: 50 de 114

(51)

Página 39 de 95 No se admitirán cables que no tengan la marca grabada en la cubierta exterior, que presente desperfectos superficiales o que no vayan en las bobinas de origen.

No se permitirá el empleo de conductores de procedencia distinta en un mismo circuito.

En las bobinas deberá figurar el nombre del fabricante, tipo de cable y sección.

 Lámparas.

Se utilizarán el tipo y potencia de lámparas especificadas en memoria y planos.

El fabricante deberá ser de reconocida garantía.

El bulbo exterior será de vidrio extraduro y las lámparas solo se montarán en la posición recomendada por el fabricante.

El consumo, en watios, no debe exceder del +10% del nominal si se mantiene la tensión dentro del +- 5% de la nominal.

La fecha de fabricación de las lámparas no será anterior en seis meses a la de montaje en obra.

 Reactancias y condensadores.

Serán las adecuadas a las lámparas. Su tensión será de 230 V.

Sólo se admitirán las reactancias y condensadores procedentes de una fábrica conocida y con gran solvencia en el mercado.

Llevarán inscripciones en las que se indique el nombre o marca del fabricante, la tensión o tensiones nominales en voltios, la intensidad nominal en amperios, la frecuencia en hertzios, el factor de potencia y la potencia nominal de la lámpara o lámparas para las cuales han sido previstos.

Si las conexiones se efectúan mediante bornes, regletas o terminales, deben fijarse de tal forma que no podrán soltarse o aflojarse al realizar la conexión o desconexión. Los terminales, bornes o regletas no deben servir para fijar ningún otro componente de la reactancia o condensador.

Pág: 51 de 114

(52)

Página 40 de 95 Las máximas pérdidas admisibles en el equipo de alto factor serán las siguientes:

o Vapor de sodio a baja presión (V.S.B.P.) => 18 W : 8 W o Vapor de sodio a baja presión (V.S.B.P.) => 35 W : 12 W o Vapor de sodio a alta presión (V.S.A.P.) => 70 W : 13 W o Vapor de sodio a alta presión (V.S.A.P.) => 150 W : 20 W o Vapor de sodio a alta presión (V.S.B.P.) => 250 W : 25 W

o Vapor de mercurio de color corregido (V.M.C.C.) => 80 W : 12 W o Vapor de mercurio de color corregido (V.M.C.C.) => 125 W : 14W o Vapor de mercurio de color corregido (V.M.C.C.) => 250 W : 20 W

La reactancia alimentada a la tensión nominal, suministrará una corriente no superior al 5%, ni inferior al 10% de la nominal de la lámpara.

La capacidad del condensador debe quedar dentro de las tolerancias indicadas en las placas de características.

Durante el funcionamiento del equipo de alto factor no se producirán ruidos, ni vibraciones de ninguna clase.

En los casos que las luminarias no lleven el equipo incorporado, se utilizará una caja que contenga los dispositivos de conexión, protección y compensación.

 Protección contra cortocircuitos.

Cada punto de luz llevará dos cartuchos fusibles de alto poder de ruptura (A.P.R.) de 6 A., los cuales se montarán en portafusibles seccionables de 20 A.

 Cajas de empalme y derivación.

Estarán provistas de fichas de conexión y serán como mínimo P-549, es decir, con protección contra el polvo (5), contra las proyecciones de agua en todas direcciones (4) y contra una energía de choque de 20 julios (9).

 Brazos murales.

Serán galvanizados, con un peso de cinc no inferior a 0,4 kg/m².

Pág: 52 de 114

(53)

Página 41 de 95 Las dimensiones serán como mínimo las especificadas en el proyecto, pero en cualquier caso resistirán sin deformación una carga que estará en función del peso de la luminaria, según los valores adjuntos. Dicha carga se suspenderá en el extremo donde se coloca la luminaria:

Peso de la luminaria (kg.) Carga vertical (kg.)

1 5

2 6

3 8

4 10

5 11

6 13

8 15

10 18

12 21

14 24

Los medios de sujeción, ya sean placas o garras, también serán galvanizados.

En los casos en que los brazos se coloquen sobre apoyos de madera, la placa tendrá una forma tal que se adapte a la curvatura del apoyo.

En los puntos de entrada de los conductores se colocará una protección suplementaria de material aislante a base de anillos de protección de PVC.

 Báculos y columnas.

Serán galvanizados, con un peso de cinc no inferior a 0,4 kg/m².

Estarán construidos en chapa de acero, con un espesor de 2,5 mm. cuando la altura útil no sea superior a 7 m. y de 3 mm. para alturas superiores.

Los báculos resistirán sin deformación una carga de 30 kg. suspendido en el extremo donde se coloca la luminaria, y las columnas o báculos resistirán un esfuerzo horizontal de acuerdo con los valores adjuntos, en donde se señala la altura de aplicación a partir de la superficie del suelo:

Pág: 53 de 114

(54)

Página 42 de 95 Altura (m.) Fuerza horizontal (kg.) Altura de aplicación (m.)

6 50 3

7 50 4

8 70 4

9 70 5

10 70 6

11 90 6

12 90 7

En cualquier caso, tanto los brazos como las columnas y los báculos, resistirán las solicitaciones previstas en la ITC-BT-09, apartado 6.1, con un coeficiente de seguridad no inferior a 2,5 particularmente teniendo en cuenta la acción del viento.

No deberán permitir la entrada de lluvia ni la acumulación de agua de condensación.

Las columnas y báculos deberán poseer una abertura de acceso para la manipulación de sus elementos de protección y maniobra, por lo menos a 0,30 m. del suelo, dotada de una puerta o trampilla con grado de protección contra la proyección de agua, que sólo se pueda abrir mediante el empleo de útiles especiales.

Cuando por su situación o dimensiones, las columnas o báculos fijados o incorporados a obras de fábrica no permitan la instalación de los elementos de protección o maniobra en la base, podrán colocarse éstos en la parte superior, en lugar apropiado, o en la propia obra de fábrica.

Las columnas y báculos llevarán en su parte interior y próximo a la puerta de registro, un tornillo con tuerca para fijar la terminal de la pica de tierra.

 Luminarias.

Las luminarias cumplirán, como mínimo, las condiciones de las indicadas como tipo en el proyecto, en especial en:

o Tipo de portalámpara.

o Características fotométricas (curvas similares).

o Resistencia a los agentes atmosféricos.

o Facilidad de conservación e instalación.

Pág: 54 de 114
