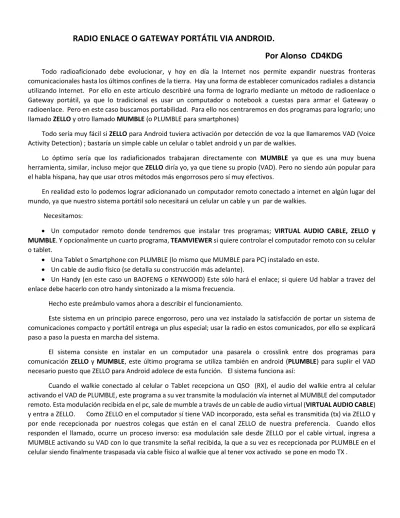

RADIO ENLACE O GATEWAY PORTÁTIL VIA ANDROID.
Por Alonso CD4KDG
Todo radioaficionado debe evolucionar, y hoy en día la Internet nos permite expandir nuestras fronteras comunicacionales hasta los últimos confines de la tierra. Hay una forma de establecer comunicados radiales a distancia utilizando Internet. Por ello en este artículo describiré una forma de lograrlo mediante un método de radioenlace o Gateway portátil, ya que lo tradicional es usar un computador o notebook a cuestas para armar el Gateway o radioenlace. Pero en este caso buscamos portabilidad. Para ello nos centraremos en dos programas para lograrlo; uno llamado ZELLO y otro llamado MUMBLE (o PLUMBLE para smartphones)
Todo sería muy fácil si ZELLO para Android tuviera activación por detección de voz la que llamaremos VAD (Voice Activity Detection) ; bastaría un simple cable un celular o tablet android y un par de walkies.
Lo óptimo sería que los radiaficionados trabajaran directamente con MUMBLE ya que es una muy buena herramienta, similar, incluso mejor que ZELLO diría yo, ya que tiene su propio (VAD). Pero no siendo aún popular para el habla hispana, hay que usar otros métodos más engorrosos pero sí muy efectivos.
En realidad esto lo podemos lograr adicionanado un computador remoto conectado a internet en algún lugar del mundo, ya que nuestro sistema portátil solo necesitará un celular un cable y un par de walkies.
Necesitamos:
Un computador remoto donde tendremos que instalar tres programas; VIRTUAL AUDIO CABLE, ZELLO y MUMBLE. Y opcionalmente un cuarto programa, TEAMVIEWER si quiere controlar el computador remoto con su celular o tablet.
Una Tablet o Smartphone con PLUMBLE (lo mismo que MUMBLE para PC) instalado en este.
Un cable de audio físico (se detalla su construcción más adelante).
Un Handy (en este caso un BAOFENG o KENWOOD) Este sólo hará el enlace; si quiere Ud hablar a travez del enlace debe hacerlo con otro handy sintonizado a la misma frecuencia.
Hecho este preámbulo vamos ahora a describir el funcionamiento.
Este sistema en un principio parece engorroso, pero una vez instalado la satisfacción de portar un sistema de comunicaciones compacto y portátil entrega un plus especial; usar la radio en estos comunicados, por ello se explicará paso a paso la puesta en marcha del sistema.
El sistema consiste en instalar en un computador una pasarela o crosslink entre dos programas para comunicación ZELLO y MUMBLE, este último programa se utiliza también en android (PLUMBLE) para suplir el VAD necesario puesto que ZELLO para Android adolece de esta función. El sistema funciona así:
Cuando el walkie conectado al celular o Tablet recepciona un QSO (RX), el audio del walkie entra al celular activando el VAD de PLUMBLE, este programa a su vez transmite la modulación vía internet al MUMBLE del computador remoto. Esta modulación recibida en el pc, sale de mumble a través de un cable de audio virtual (VIRTUAL AUDIO CABLE) y entra a ZELLO. Como ZELLO en el computador sí tiene VAD incorporado, esta señal es transmitida (tx) via ZELLO y por ende recepcionada por nuestros colegas que están en el canal ZELLO de nuestra preferencia. Cuando ellos responden el llamado, ocurre un proceso inverso: esa modulación sale desde ZELLO por el cable virtual, ingresa a MUMBLE activando su VAD con lo que transmite la señal recibida, la que a su vez es recepcionada por PLUMBLE en el celular siendo finalmente traspasada vía cable físico al walkie que al tener vox activado se pone en modo TX .
Una vez instalado el software, ejecutar control panel e ir al cuadro Driver parameters y elegir 2 cables, presionar el botón Set, ir a Exit y reiniciar el computador.
Esquema de funcionamiento:
PUESTA EN MARCHA DEL SISTEMA.
1. instalar y configurar el computador remoto.
Partiremos por lo básico; debemos instalar en el computador el software VIRTUAL AUDIO CABLE, a objeto de permitir el flujo de audio entre MUMBLE y ZELLO. Tendremos que buscar su versión gratuita por MEGA. Instalación y configuración de VIRTUAL AUDIO CABLE.
AUDIO:
Se debe asignar a la salida de audio a LINE 2 de Virtual Audio Cable, y la entrada de audio a LINE 1.
1.1 Instalación y configuración de ZELLO
Ahora corresponde instalar ZELLO en el computador remoto, luego hay que configurarlo tal como muestran las imágenes. Note usted que esta configuración al menos es la óptima en mi computador, pero no todos tienen la misma tarjeta de sonido, por lo cual vale experimentar.
ALERTAS DE SONIDO:
Se han desactivado las alertas de sonido para evitar bucles y activaciones no controladas del Voice Activity Detection (VAD) de ZELLO y MUMBLE.
VOX:
Los valores mostrados me han funcionado muy bien, pero igual usted puede probar variando los parámetros
1.2 Instalación y configuración de MUMBLE.
Una vez instalado el programa debemos ir al menú configurar / asistente de audio.
Saltamos la pantalla de Bienvenida y nos presenta esta ventana donde asignaremos los cables virtuales que haran el flujo de audio entre mumble y zello.
Entrada será LINE 2 y salida será LINE 1
Saltamos Ajuste de dispositivo y llegamos a este cuadro en que situaremos el ajuste en el centro para tener un volumen aceptable, ni muy bajo ni muy saturado.
A los cuadros siguientes les damos en NEXT y al último en Terminar y ya tendremos ajustados los parámetros de audio de ambos programas; ZELLO y MUMBLE.
1.3 Articulación de los programas en el computador.
1. Ahora corresponde echar a andar nuestro computador remoto. Lo primero es crear el primer usuario (el del PC) en un servidor MUMBLE, para ello podremos alojarnos en un servidor gratuito creándonos una cuenta en el sitio :
http://cleanvoice.ru/free/mumble/en.html Nos inscribimos con un correo válido:
Luego ajustamos el Voice Activity Detection (VAD) dejando igualmente el ajuste en el centro.
… y nos entregarán un espacio en un servidor y llegará información a nuestro correo, como lo siguiente:
Dear Sir/Madam,
Your Mumble server for 50 slots is running. Hopefully it will be useful for your team.
Connection Settings
Address: mumble-us2.cleanvoice.com Port: 68343
Admin login: SuperUser Admin Password: trdelnr
Abrimos el MUMBLE y nos iremos a Servidor/Conectar/Agregar nuevo. En el recuadro Agregar servidor llenaremos los datos.
Etiqueta: creamos un nombre a nuestro servidor.
Dirección: la que nos entregan como “address”
Puerto: la entregan como
“port”
Nombre de usuario: Nos creamos un nombre de usuario (el que usaremos en el PC) Echo esto vamos a Aceptar . Si pregunta la contraseña, ingresaremos la que han proporcionado en el correo como “Admin password”.
2. Configuración de nuestro Smartphone o Tablet.
Lo primero es descargar e instalar PLUMBLE. Una vez hecho esto, hacemos lo siguiente:
Al aceptar, nos aparece una línea de favorito y bajo ella nuestro servidor. Lo marcamos y le damos a Conectar
Una vez conectados aparece nuestro usuario en el recuadro derecho. Nuestro computadorya está conectado.
Abrimos PLUMBLE y una vez abierto hacemos clic en el signo +
Ahora llenamos con los mismos datos proporcionados por el proveedor del servidor. En Label colocamos nombre de nuestro canal. En address ponemos la dirección y al lado el número del puerto que nos enviaron. En Username le damos nombre al usuario del celular (distinto al que le dió en el computador). Luego ingresamos el pasword. y presionamos ADD
Observemos el cuadro en que aparece el nombre de nuestro servidor o canal que creamos. debajo está el nombre de usuario y la dirección de nuestro servidor.
Para conectarnos debemos hacer click en este recuadro.
Debemos certificarnos haciendo click en Allow
Si todo salió bien ; ya estamos conectados.
Aparece el usuario del computador y el del Smartphone con los nombre de usuario que les dimos. Ya se pueden comunicar ambos usuarios.
Vaya al menú (los tres puntitos) y active Voice Activity, para que el audio procedente del Handy o equipo de radio active a Plumble para que transmita la modulación.
Ahora volvamos al computador y allí aparecerán ambos usuarios. Eso significa que todo salió bien. Si los labios aparecen en rojo significa que hay presencia de modulación.
3. Incorporación del radio portátil al sistema y puesta en marcha del radioenlace.
Para probar si hay comunicación entre el walkie y el computador tenemos que modular frente al Smartphone y observar si se activa el Vox en el ZELLO, si es así está todo bien.
Ahora solo queda conectar nuestra radio portátil o Handy que hará el enlace, para ello debemos fabricar un cable (el mismo que se usa en APRS) que unirá el equipo de radio al Smartphone.
Este mismo cable servirá además para futuros proyectos que publicaré más adelante.
En mi caso utilicé un trozo de cable de unos audífonos manos libres para Smartphone y otro trozo de un pinganillo o manos libres para walkie Baofeng o Kenwood y los uní. La conexión es simple ; un plug irá al Smartphone y el otro al walkie. En el walkie y en el Smartphone el volumen debe quedar en el punto medio para no salir con bajo volumen ni saturar , además en el mismo walkie debemos ir a menú y configurar el VOX con valor 10 para que quede sensible.
Estando todo listo ya tenemos activo nuestro radioenlace. Para probarlo, debemos usar otro walkie sintonizado a la misma frecuencia del que está unido al Smartphone. Haremos un llamado y si oímos respuesta el radioenlace es un éxito. Adicionalmente podemos instalar el software TEAMVIEWER en nuestro computador y en nuestro Smartphone.
Así podremos controlar el computador a distancia. En mi caso, a través de mi Smartphone entro a mi computador remoto para configurar ZELLO; cambiar los canales, cambiar parámetros etc.
Espero que este proyecto les sea de utilidad; prontamente compartiré otros proyectos que, al menos a mí, me ha parecido interesante llevar a cabo.
Cordiales 73.
Antes de poner en marcha el sistema , en el computador remoto tenemos que activar el botón del candado (dejarlo en rojo) para que el VOX de ZELLO se active
