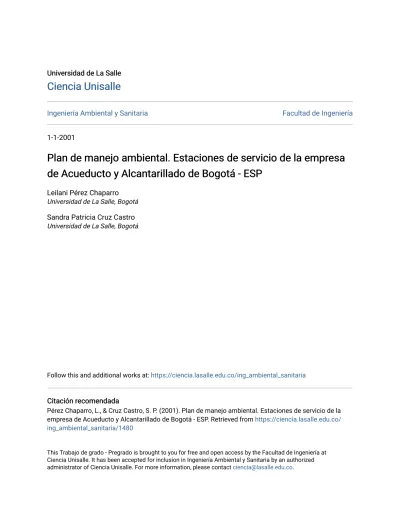

Ciencia Unisalle Ciencia Unisalle

Ingeniería Ambiental y Sanitaria Facultad de Ingeniería

1-1-2001

Plan de manejo ambiental. Estaciones de servicio de la empresa Plan de manejo ambiental. Estaciones de servicio de la empresa de Acueducto y Alcantarillado de Bogotá - ESP

de Acueducto y Alcantarillado de Bogotá - ESP

Leilani Pérez Chaparro Universidad de La Salle, Bogotá Sandra Patricia Cruz Castro Universidad de La Salle, Bogotá

Follow this and additional works at: https://ciencia.lasalle.edu.co/ing_ambiental_sanitaria

Citación recomendada Citación recomendada

Pérez Chaparro, L., & Cruz Castro, S. P. (2001). Plan de manejo ambiental. Estaciones de servicio de la empresa de Acueducto y Alcantarillado de Bogotá - ESP. Retrieved from https://ciencia.lasalle.edu.co/

ing_ambiental_sanitaria/1480

This Trabajo de grado - Pregrado is brought to you for free and open access by the Facultad de Ingeniería at Ciencia Unisalle. It has been accepted for inclusion in Ingeniería Ambiental y Sanitaria by an authorized administrator of Ciencia Unisalle. For more information, please contact [email protected].

(2)

ESTACIONES DE SERVICIO DE LA EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ –ESP.

LEILANI PEREZ CHAPARRO SANDRA PATRICIA CRUZ CASTRO

UNIVERSIDAD DE LA SALLE

FACULTAD DE INGENIERÍA AMBIENTAL Y SANITARIA BOGOTÁ, D.C.

2001.

(3)

ESTACIONES DE SERVICIO DE LA EMPRESA DE ACUEDUCTO Y ALCANTARILLADO DE BOGOTÁ –ESP.

LEILANI PEREZ CHAPARRO SANDRA PATRICIA CRUZ CASTRO

Monografía para optar al titulo de Ingeniero Ambiental y sanitario.

UNIVERSIDAD DE LA SALLE

FACULTAD DE INGENIERÍA AMBIENTAL Y SANITARIA BOGOTÁ, D.C.

2001.

(4)

Pag.

INTRODUCCIÓN ANTECEDENTES JUSTIFICACIÓN OBJETIBO GENERAL OBJETIVOS ESPECÍFICOS MARCO DE REFERENCIA

- Marco Teórico

- Marco legal de gestión Ambiental - Marco Conceptual

METODOLOGÍA PLAN DE MANEJO AMBIENTAL 1. DESCRIPCIÓN DEL PROYECTO

1.1 Localización 1.2 Servicios 1.2.1 Consumo

1.2.2 Servicios Adicionales 1.3 Instalaciones

1.3.1 Tanques de Almacenamiento de Combustibles 1.3.2 Tuberías

1.3.3 Islas y Surtidores 1.3.4 Otras Especificaciones 1.3.4.1 E/S Central

1.3.4.2 E/S Santa Lucia

1 3 4 6 6 7 7 8 9 11 14 14 15 15 15 17 17 19 20 21 21 22

(5)

1.3.4.4 E/S Wiesner

1.3.4.5 E/S Chuza y Palacios 1.4 Operación

1.4.1 Demanda de Recursos 1.4.2 Residuos Generados

1.5 Características de las Sustancias a Manejar 1.6 Personal a utilizar

2. DEFINICIÓN Y CARACTERIZACIÓN AMBIENTAL DEL AREA DE ESTUDIO

2.1 Aspectos Físicos 2.1.1 Geomorfología 2.1.2 Uso del Suelo 2.1.3 Clima

2.1.3.1 Temperatura 2.1.3.2 Precipitación 2.1.3.3 Humedad Relativa 2.1.3.4 Régimen de Vientos 2.1.4 Hidrología Superficial 2.1.5 Hidrogeología

2.1.6 Aire 2.1.7 Ruido

2.2 Aspectos Bióticos 2.2.1 E/S Central 2.2.1.1 Vegetación

24 25 26 26 26 28 28 29

29 29 61 32 34 35 37 38 40 42 43 43 44 44 44

(6)

2.2.2.1 Vegetación 2.2.3 E/S Usaquen 2.2.3.1 Vegetación 2.2.4 E/S Wiesner 2.2.4.1 Vegetación

2.2.5 E/S Chuza y Palacios 2.2.5.1 Vegetación

2.3 Aspectos Socioeconómicos 2.3.1 Procesos Demográficos 2.3.2 Servicios Públicos 2.4 Aspectos Paisajísticos 2.4.1 E/S Central

2.4.2 E/S Santa Lucia 2.4.3 E/S Usaquen 2.4.4 E/S Wiesner

2.4.5 E/S Chuza y Palacios 3. EVALUACIÓN AMBIENTAL 3.1 Metodología

3.2 Identificación de Impactos 3.3 Evaluación Cualitativa 3.3.1 Metodología

3.4 Evalucación Cuantitativa 3.4.1 Metodología

45 46 46 47 47 47 47 49 49 50 51 52 53 54 54 55 57 57 58 60 60 61 61

(7)

3.6 Zonificación Ambiental 3.6.1 E/S Central

3.6.2 E/S Santa Lucia 3.6.3 E/S Usaquen 3.6.4 E/S Wiesner

3.6.5 E/S Chuza y palacios

4. ANÁLISIS DE RIESGOS AMBIENTALES 4.1 Riesgos Endógenos Operacionales 4.1.1 Incendio

4.1.2 Derrame

4.1.3 Fugas Subterráneas 4.2 Riesgos Exógenos 4.2.1 Movimiento Telúrico 4.2.2 Inundación

4.2.3 Terrorismo

4.3 Valoración de Amenazas 4.4 Valoración de la Vulnerabilidad 4.5 Valoración de Riesgos

5. PLAN DE MANEJO AMBIENTAL 5.1 Medidas durante la Operación

5.1.1 Sistemas de Tratamiento de Efluentes/Residuos 5.1.2 Manejo de Residuos

5.1.3 Prevención de Derrames y Filtraciones

83 83 84 84 84 84 99 99 99 101 102 102 102 103 103 104 105 106 107 108 108 112 115

(8)

Almacenamiento Subterráneo

5.1.3.2 Equipos e Instalaciones de Seguridad Tanques de Almacenamiento Superficial

5.1.3.3 Procedimientos a Seguir Durante la Operación de las E/S

5.1.3.4 Control de Ruido

6. DISEÑO PAISAJISTICO Y DE REPOBLACIÓN VEGETAL

6.1 Diseño Paisajístico y Repoblación Vegetal 6.1.1 Objetivos

6.1.2 Consideración General 6.2 Acciones a Desarrollar 6.2.1 Selección de Especies

6.2.2 Descripción de Especies Seleccionadas 6.3 Técnicas Selviculturales

6.4 Cuidados y Recomendaciones 7. PLAN DE CONTINGENCIA 7.1 Políticas y Definiciones

7.2 Estructura del Plan de Contingencia 7.2.1 Plan Estratégico

7.2.2 Plan Operativo

7.2.3 Sistema de Información 7.2.4 Evaluación de la Emergencia

116

117

118 119

119 119 119 120 120 121 123 124 125 125 126 126 129 138 139

(9)

9. SISTEMA GERENCIAL DE LA GESTIÓN AMBIENTAL 9.1 Gestión Ambiental Integrada del Proyecto

9.2 Elementos Esenciales del sistema de Gestión ambiental 9.3 Política Inicial de Referencia

9.4 Política Ambiental

9.5 Organización y Personal

9.6 Registro de Exigencias y Normatividad Ambiental 9.7 Manual y Documentación de Gestión Ambiental 9.8 Control de Operaciones.

9.9 Revisión de la Gestión ambiental RECOMENDACIONES

CONCLUSIONES BIBLIOGRAFÍA.

143 143 144 144 145 145 146 146 146 147 148 151 153

(10)

Tabla 1. Localización de las Estaciones de Servicio Tabla 2. Combustible

Tabla 3. Servicios Adicionales

Tabla 4. Tanque de Almacenamiento E/S Central Tabla 5. Tanque de Almacenamiento E/S Santa Lucia Tabla 6. Tanque de Almacenamiento E/S Usaquen Tabla 7. Tanque de almacenamiento E/S Wiesner Tabla 8. Tanque de Almacenamiento Palacios Tabla 9. Tanque de Almacenamiento E/S Chuza Tabla 10. Tuberías

Tabla 11. Características de las Islas y Surtidores

Tabla 12. Otras Especificaciones Generales E/S Central Tabla 13. Otras Especificaciones Generales E/S Santa Lucia

Tabla 14. Otras Especificaciones Generales E/S Usaquen Tabla 15. Otras Especificaciones Generales E/S Wiesner Tabla 16. Otras Especificaciones Generales E/S Chuza y Palacios

Pag.

14 15 15 17 17 18 18 18 19 19 20 21

22 23 24

25

(11)

Tabla 18. Residuos Generados Tabla 19. Número de Operarios

Tabla 20. Clasificación Climática Comparada E/S Central, Santa Lucia y Usaquen

Tabla 21. Clasificación Climática E/S Wiesner

Tabla 22. Clasificación Climática E/S Chuza y Palacios

Tabla 23. Valores Medios de Temperatura E/S Central, Santa Lucia y Usaquen.

Tabla 24. Valores Medios de Temperatura Wiesner

Tabla 25. Precipitación Promedio E/S Central, Santa Lucia y Usaquen

Tabla 26. Precipitación Promedio E/S Wiesner

Tabla 27. Humedad relativa E/S Central, Santa Lucia y Usaquen

Tabla 28. Humadad Relativa E/S Wiesner

Tabla 29. Régimen de Vientos E/S Central, Santa Lucia y Usaquen

Tabla 30. Régimen de vientos E/S Wiesner, Chuza y palacios.

Tabla 31. Hidrología Superficial.

Tabla 32. Pozos Profundos en el Área de Influencia de las E/S Tabla 33. Valores Promedio de Niveles de Ruido en Bogotá Tabla 34. Distancia a Ecosistemas bióticos Estratégicos E/S Central

27 28 32

34 34 34

35 36

36 37

38 39

39 41 42 44 45

(12)

Usaquen

Tabla 36. Distancia a Ecosistemas Bióticos Estratégicos E/S Wiesner

Tabla 37. Distancia a Ecosistema Biótico Estratégico Chuza Tabla 38. Distancia a Ecosistema Biótico Estratégico Palacios Tabla 39. Servicio Públicos

Tabla 40. Servicios Sociales

Tabla 41. Caracterización Paisajística E/S Central.

Tabla 42. Caracterización Paisajística E/S Santa Lucia.

Tabla 43. Caracterización Paisajística E/S Usaquen Tabla 44. Caracterización Paisajística E/S Wiesner

Tabla 45. Caracterización Paisajística E/S Chuza y Palacios Tabla 46. Impactos Ambientales

Tabla 47. Tipología de Impactos

Tabla 48. Evaluación Cualitativa E/S Central Tabla 49. Evaluación Cualitativa E/S Santa Lucia Tabla 50. Evaluación Cualitativa E/S Usaquen Tabla 51. Evaluación Cualitativa E/S Wiesner

Tabla 52. Evaluación Cualitativa E/S Chuza y Palacios

Tabla 53. Rangos Y valoración de los Criterios de Evaluación de Impactos.

Tabla 54. Evaluación Cuantitativa E/S Central Santa Lucia y Usaquen.

47

48 49 50 51 52 53 54 55 56 59 60 64 65 66 67 68 62

69

(13)

Santa

Tabla 56. Evalución Cuantitativa E/S Wiesner, Chuza y Palacios

Tabla 57. Evaluación Cuantitativa de resultados E/s Wiesner, Chuza y Palacios.

Tabla 58. Susceptibilidad del Uso del Suelo Tabla 59. Susceptibilidad de Componente Físico Tabla 60. Susceptibilidad del Componente Biótico

Tabla 61. Susceptibilidad del Componente Socioeconómico Tabla 62. Grado de Ocurrencia de Amenaza

Tabla 63. Valoración de Amenazas Tabla 64. Grado de Afectación

Tabla 65. Valoración de la Vulnerabilidad Tabla 66. Criterios para Valoración de Riesgos.

Tabla 67. Valoración de Riesgos

Tabla 68. Tratamiento y Disposición de Efluentes/Residuos E/S Central.

Tabla 69. Tratamiento y Disposición de Efluentes/Residuos E/S Santa Lucia.

Tabla 70. Tratamiento y Disposición de Efluentes/Residuos E/S Usaquen

Tabla 71. Tratamiento y Disposición de Efluentes/Residuos E/S Wiesner

72

74

92 97 98 101 104 104 105 105 106 106 108

109

110

(14)

E/S Chuza

Tabla 73. Tratamiento y Disposición de Efluentes/Residuos E/S Palacios.

Tabla 74. Manejo de Residuos Especiales E/S Central Tabla 75. Manejo de Residuos Especiales E/S Santa Lucia Tabla 76. Manejo de Residuos Especiales E/S Usaquen

Tabla 77. Manejo de Residuos Especiales E/S Chuza y Palacios

Tabla 78. Equipos e Instalaciones de Seguridad Tanque de Almacenamiento Subterráneo

Tabla 79. Equipos e Instalaciones de Seguridad Tanque de Almacenamiento Superficiales

Tabla 80. Procedimientos a Seguir Durante la Operación de la Estación.

Tabla 81. Especies Seleccionadas Tabla 82. Grupos de Operación Externa.

Tabla 83. Responsables de la Implementación del Plan de Contingencia.

Tabla 84. Procedimiento en Caso de Existencia Anormal de Vapores de Combustible.

Tabla 85. Procedimiento en Caso de Derrame o Incendio

Tabla 86. Procedimiento en Caso de Derrames Sin Incendio (Mayor a 100 gal)

110

112 113 114 114

115

116

117

121 127 128

130

131 132

(15)

Tabla 87. Procedimiento en Caso de Incendio de Vehículo de la EAAB-ESP

Tabla 88. Procedimiento en Caso de Mezcla de Producto Tabla 89. Procedimiento en Caso de Derrame Subterráneo Tabla 90. Procedimiento en Caso de Explosión

Tabla 91. Teléfonos de Emergencia

Tabla 92. Cronograma de Ejecución y Costos E/S Central Tabla 93. Cronograma de Ejecución y Costos E/S Santa Lucia Tabla 94. Cronograma de Ejecución y Costos E/S Usaquen Tabla 95. Cronograma de Ejecución y Costos E/S Wiesner Tabla 96. Cronograma de Ejecución y Costos E/S Chuza Tabla 97. Cronograma de Ejecución y Costos E/S Palacios

ANEXOS

ANEXO A TERMINOS DE REFERENCIA HTER-600 ANEXO B FOTOS

ANEXO C CARACTERIZACIÓN DE VERTIMIENTOS ANEXO D HOJAS DE SEGURIDAD

ANEXO E CLASIFICACIÓN DE LOS SUELOS ANEXO F GEOTECNIA

ANEXO G FICHAS DE MANEJO

ANEXO H PRUEBAS DE HERMETICIDAD

134 135 137 138 140 141 141 142 142 142

154

(16)

INTRODUCCIÓN

Las actividades que las Estaciones de Servicio desarrollan son: almacenamiento y distribución de combustibles principalmente, requieren de medidas particulares de seguridad y manejo ambiental, que en la actualidad varían dependiendo de las políticas de manejo, operación de la estación, y el marco legal existente en Colombia. Por lo tanto, se tiene la necesidad de unificar criterios y definir los parámetros de manejo ambiental que faciliten la operación de las estaciones de servicio en armonía con el ambiente.

El Plan de Manejo Ambiental se elaborara a partir de normas, códigos, leyes, reglamentación existente y manejo utilizados para el sector, publicados por instituciones nacionales e internacionales como son: el Ministerio del Medio Ambiente, el Departamento Técnico Administrativo del Medio Ambiente de Bogotá (DAMA), Ministerio de Minas y Energía de Colombia, El Instituto Colombiano del Petróleo (ICP), La Empresa Colombiana de Petróleos (ECOPETROL), The United States Environmental Protection Agency (EPA), Petroleum Equipment Institute (PEI), National Fire Protection Association (NFPA) y la Guía Metodológica para Estaciones de Servicio del DAMA.

El plan de Manejo Ambiental se basará en los términos de referencia HTER 600 de acuerdo a las Resoluciones 1358 de 1998 y 622 de 1998 expedidas por el Ministerio del Medio Ambiente y para dar cumplimiento a las exigencias dadas por la reglamentación sobre estaciones de servicio Resolución 1170 del 11 de noviembre de 1997, la cual dicta la normatividad técnica y estándares ambientales

(17)

para ser observados dentro del perímetro urbano de la ciudad y la Resolución 1074 del 28 de octubre de 1997 los estándares ambientales en materia de vertimientos, emitidas por el DAMA.

Una de las grandes preocupaciones de la Empresa de Acueducto y alcantarillado de Bogotá –ESP es implementar una estrategia para mejorar el desarrollo de su gestión en cuanto al manejo de los recursos agua, suelo, y aire en sus estaciones de servicio ubicadas tanto en el perímetro urbano como rural. Para lo cual se realizará el Plan de Manejo Ambiental.

Se especificaran los mecanismos, los procedimientos y los métodos de recolección, procesamientos y análisis de la información. Parte de esta información fue suministrada por la Empresa de Acueducto y Alcantarillado de Bogotá –ESP, mediante consulta bibliográfica y asesoramiento profesional.

Se realizará la evaluación ambiental de las actividades susceptibles de provocar alteraciones en los componentes ambientales agua, suelo y aire, que consisten esencialmente en su confrontación con el ambiente donde va realizarse con la finalidad de identificar, describir, evaluar y cuantificar los posibles impactos significativos; tales como la calidad ambiental atmosférica, impactos sobre el recurso agua y el recurso suelo.

Se establecerán medidas de manejo ambiental para corregir los posibles impactos adversos a partir de una base conceptual de análisis y jerarquización de impactos.

Adjunto al Plan de Manejo Ambiental se implementará una plan de contingencia al proyecto en cuestión, para garantizar eficacia y eficiencia del mismo, además comprometer a todo el personal de la Empresa que utiliza el servicio a tener un mayor control y aprovechamiento de las estaciones de servicio para beneficio propio y del medio ambiente.

(18)

ANTECEDENTES

La Empresa de Acueducto y Alcantarillado de Bogotá- ESP, no ha realizado ninguna clase de estudio sobre la incidencia directa e indirecta que está ejerciendo el funcionamiento y operación de las estaciones de servicio; según los requerimientos ambientales y teniendo en cuenta que hace parte de sus instalaciones y que por lo mismo es una herramienta indispensable para sus funcionarios. Es por esta razón que se ve la necesidad de realizar e implementar un plan de manejo integral para las mismas.

Recientemente, se han realizado estudios de Plan de Manejo Ambiental para estaciones de servicio en otras empresas privadas de Bogotá, entre ellas están TEXACO, MOBIL y ESSO; debido a las necesidades y exigencias que se deben cumplir según los requerimientos legales ambientales dictados por las autoridades competentes.

Estos requerimientos legales, tales como las resoluciones 1170 del 11 de noviembre de 1997 y 1074 del 28 de octubre de 1997 en materia de vertimientos del DAMA; sirven como instrumentos reguladores y como lineamientos de ejecución para poder realizar eficientemente el plan de manejo ambiental.

(19)

JUSTIFICACIÓN

Este proyecto surge de las exigencias, que deben presentar todas las estaciones de servicio, para mitigar los efectos adversos que puedan presentarse contribuyendo en el mejoramiento y protección del medio ambiente, para estar a la vanguardia de los procesos limpios que debe cumplir todo proyecto, obra o actividad.

Debido a que las estaciones de servicio de la Empresa de Acueducto y Alcantarillado- ESP, actualmente no cuentan con un Plan de Manejo Ambiental para el control de vertimientos, residuos sólidos y peligrosos, emisiones atmosféricas, adecuación del espacio que afecten los recursos agua, aire y suelo;

se realizará el Plan de Manejo Ambiental que esté orientado a implementar las acciones y obras que permitan prevenir, mitigar, corregir y compensar los posibles impactos y efectos anteriormente mencionados ocasionados por la operación y funcionamiento de las estaciones de servicio.

El proyecto establecerá obras o acciones que se deriven del Plan de Manejo Ambiental: actividades, tecnologías recomendadas, criterio de las obras, ubicación, requisitos del personal, un cronograma de ejecución, requerimientos de capacitación, formas de monitoreo posibles, planos de las obras, los equipos, materiales necesarios y presupuesto: donde se beneficiará principalmente la Empresa de Acueducto y Alcantarillado de Bogotá – ESP, siendo una de las

(20)

entidades en llevar la pauta en las decisiones medioambientales del Distrito Capital, además de:

§ Cumplir con los requerimientos legales establecidos por las autoridades ambientales.

§ Contribuir en el mejoramiento de la calidad ambiental de la ciudad.

§ Beneficio interno para una mejor prestación y calidad del servicio.

(21)

OBJETIVO GENERAL

Proponer el Plan de Manejo Ambiental para los procesos de operación, funcionamiento y mantenimiento de las seis (6) estaciones de servicio de la Empresa de Acueducto y Alcantarillado de Bogotá-ESP, localizadas tanto en la zona urbana como rural con base en el estado actual de ellas.

OBJETIVOS ESPECIFICOS

§ Establecer los requerimientos ambientales tanto del proyecto como de las autoridades ambientales, teniendo en cuenta los términos de referencia HTER-600.

§ Determinar las características físicas, bióticas y sociales de las áreas de influencia donde se encuentran las estaciones de servicio.

§ Identificar los impactos ambientales, debidos al funcionamiento actual de las estaciones de servicio.

§ Proponer medidas de mitigación, compensación y control ambiental, tanto conceptuales como de diseño, programas de seguimiento y monitoreo ambiental.

§ Diseñar el Plan de Contingencia Ambiental para las estaciones de servicio de la Empresa de Acueducto y Alcantarillado de Bogotá-ESP.

(22)

MARCO DE REFERENCIA

- MARCO TEORICO

Estaciones de Servicio:

De acuerdo con el decreto 1521 de 1998, expedido por el Ministerio de Minas y Energía, las estaciones de servicio son: “establecimientos destinados al almacenamiento y distribución de combustibles líquidos derivados del petróleo y/o gaseosos y gas licuado del petróleo (GLP), para vehículos automotores a través de equipos fijos (surtidores) que llenan directamente los tanques de combustible.

Además, puede incluir facilidades para uno o varios de los siguientes servicios:

lubricación, lavado general y/o motor, cambio y reparación de llantas, alineación y balanceo, servicio de diagnóstico, trabajos menores de mantenimiento automotor, venta de llantas, neumáticos, lubricantes, baterías y accesorios y demás servicios afines.

La EAAB-ESP cuenta con 1490 vehículos automotores entre vehículos livianos y pesados

distribuidos así:

• 522 vehículos pequeños (automóviles, camperos y camionetas)

968 vehículos grandes (maquinaria pesada, motobombas, vactors de sondeo entre otros). El servicio de suministro es continuo de 6 a.m. a 6 p.m.

(23)

Para el abastecimiento de combustible y mantenimiento de los anteriores vehículos, la Empresa de Acueducto y Alcantarillado de Bogotá-ESP, construyó seis estaciones de servicio, ubicadas tres en la zona urbana de Bogotá y tres en la zona rural.

- MARCO LEGAL DE LA GESTION AMBIENTAL

La Resolución 1170 del 11 de noviembre de 1997 por medio de la cual se dictan las normas para estaciones de servicio y la Resolución 1074 del 28 de octubre de 1997 por la cual se establecen los estándares ambientales en materia de vertimientos.

El Decreto 1753 de 1994 reglamentó la licencia ambiental, definiendo el alcance de los estudios y la competencia de las diferentes entidades del estado con respecto a las autorizaciones y permisos a expedir de acuerdo al tipo de proyecto, obra o actividad a implementar. Es así como se definió que el control ambiental que tienen que ver con la construcción, operación y abandono de estaciones de servicio son competencia de las Corporaciones Autónomas Regionales, y en el caso de grandes centros urbanos (población mayor de 1.000.000 de habitantes) de la autoridades ambientales competentes.

Como complemento de la normatividad, es importante destacar que los Decretos 283/90, 353/81, 1677/92 y 1521/98 expedidos por el Ministerio de Minas y Energía reglamentan el almacenamiento, transporte y distribución de combustibles líquidos derivados del petróleo, clasifica los tipos de distribuidores, los tipos de estaciones de servicio, las licencias de operación y las obligaciones de los distribuidores.

(24)

Igualmente, establece las especificaciones técnicas y operativas de las Estaciones de Servicio.

Las Normas técnicas NFPA 30, sobre los códigos de líquidos combustibles e inflamables y la NFPA 30A Códigos para estaciones de servicio.

La Resolución 0318 del 14 de febrero de 2000 por la cual se establecen las condiciones técnicas para el manejo, almacenamiento, transporte, utilización y disposición de aceites usados.

- MARCO CONCEPTUAL

• Plan de Manejo Ambiental: es el conjunto de acciones a implementar en un determinado proyecto, obra o actividad ( mitigar, compensar, controlar, etc.) con el fin de mejorar sus condiciones tanto en infraestructura como en el uso de los recursos naturales.

• Pruebas de hermeticidad: esta prueba se realiza directamente a los tanques de combustible para verificar si existe alguna clase fugas e infiltraciones.

• Pozos de monitoreo: los pozos de monitoreo son utilizados e implementados para realizar la toma de pruebas de agua periódicamente, los cuales deben ubicarse en forma triangular en el área de almacenamiento de los combustibles.

(25)

• Sistemas de drenaje: Es un sistema de alcantarillado cerrado rectangular en el área de los surtidores con el fin de captar todos los residuos líquidos generados en su operación, para un posterior tratamiento.

• Sistemas de desfogue: es un sistema de tuberías utilizadas para la salida de efluentes gaseosos, los cuales deben cumplir con una altura mínima de 6 metros, y se debe determinar si existen posibles efectos que puedan causar daño ambiental

En el Plan de Manejo Ambiental se debe tener en cuenta todos los requerimientos establecidos por las autoridades ambientales para la ejecución del mismo, al igual que con los lineamientos dictaminados en los términos de referencia para estaciones de servicio H-TER 600.

(26)

METODOLOGÍA

A continuación se darán algunas de las actividades especificas ejecutadas para realizar el presente proyecto.

Conocimiento físico de las seis (6) estaciones de servicio a trabajar

• Observación del estado actual

• Registros fotográficos

• Entrevista con los trabajadores de cada uno de las estaciones de servicio.

Revisión de la información suministrada por la EAAB-ESP .

• Realizar un inventario físico de cada una de las 6 estaciones de servicio

• Indicar la cantidad y calidad del servicio actual de las estaciones de servicio

Toma de muestras a analizar

• Muestras liquidas (vertimientos y grasas)

Realizar una evaluación ambiental independiente para cada una de las seis estaciones, los parámetros a evaluar son:

AGUA

Abastecimiento:

• Fuentes de abastecimiento.

(27)

CONSUMO

• Volumen y tipo de consumo (Potable o residual)

• Utilización del agua ( en los procesos y servicios)

CARGA CONTAMINANTE

• Conviene revisar la existencia de análisis previos si existen, y retomar nuevas muestras para posteriores análisis (físico-químicos, bacteriológicos y organolépticos principalmente)

SISTEMAS DE TRATAMIENTO Y DESTINO DE LAS AGUAS RESIDUALES Y DE ESCORRENTIA

• Realizar un seguimiento de las aguas residuales de las estaciones de servicio.

• Seguimiento de las aguas de escorrentía, arrastre de contaminantes y transporte a suelos

RESIDUOS

• Tipo y cantidad de residuos producidos

• Almacenamiento de los residuos

• Destino de los residuos

SUELOS

• Uso del suelo

• Fugas y/o derrames de combustibles o residuos

• Tanque subterráneo y en superficie

(28)

AIRE

Los puntos básicos que se deben tener en cuenta son:

• Conviene definir a priori si las instalaciones de las estaciones de servicio producen emisiones contaminantes y de que tipo.

OTROS ASPECTOS

• Descripción de las estaciones de servicio (dimensiones, antigüedad, edificaciones, materiales de construcción, etc.)

• Descripción de los servicios.

• Sistemas de prevención y extensión de incendios

De acuerdo a esta evaluación, se deberán tomar las medidas necesarias para prevenir, mitigar, controlar y compensar los impactos negativos que sobre el medio ambiente se generen.

A partir de la evaluación ambiental, se confrontaran los resultados obtenidos, estableciendo una matriz de impacto de las actividades del proyecto, teniendo en cuenta los recursos agua, aire y suelo; se definirán las medidas de corrección y mitigación para cada caso en particular, como por ejemplo:

• Trampa de grasas y aceites, desarenadores

• Confinamiento de tanques de combustible

• Adecuación de los espacios físicos

• Manejo integral de los residuos sólidos y peligrosos

• Control de derrames y vertimientos

Implementar un Plan de Contingencia Ambiental para las estaciones de servicio.

(29)

1. DESCRIPCIÓN DEL PROYECTO

1.1 LOCALIZACION

La Estación Central se encuentra ubicada en la localidad de Teusaquillo, identificada con la nomenclatura urbana como calle 22 C No 40-99. La estación de servicio Santa Lucia se encuentra en la localidad de Tunjuelito En la Avenida Caracas No 42- 00 Sur. La estación de servicio Usaquen se encuentra en la localidad de Usaquén con nomenclatura urbana Cra 11 No 114-20. La Estación de servicio Wiesner ubicada en La Calera y las estaciones de servicio de chuza y palacios ubicadas en el parque natural Chingaza. En la tabla 1 se resume la localización de las estaciones de servicio.

Tabla 1. Localización Estaciones de Servicio

ESTACIÓN LOCALIDAD DIRECCIÓN

CORDENADA NORTE

CORDENADA

ESTE PUNTO

Central Teusaquillo Calle 22 C No 40-99 103,540,00 98,423,00

Esquina Nororiental Santa

Lucia Tunjuelito Av. Carácas No 42-00 Sur 97,620,00 95,070,00

Esquina Suroriental Usaquen Usaquen Cra. 11 N0 114-20 110,495,00 104,226,00

Esquina Nororiental Wiesner La Calera --- 109,932,12 109,234,00 ---

Chuza --- 1,014,000 1,039,000 ---

Palacios

Parque Natural

Chingaza --- 1,004,000 1,027,000 ---

(30)

1.2 SERVICIOS

Según el Decreto 353 de 1991, del Ministerio de Minas y Energía, las Estaciones de Servicio de la EAAB-ESP, se encuentran clasificadas como tipo B, ya que son de carácter privado.

1.2.1 Consumo

Tabla 2. Combustibles

PRODUCTO ( gal/mes) ESTACION

Gasolina Corriente ACPM Aceites Grasas Otros

Central 4900 5500 55 138 100

Santa Lucia 2900 2900 10 50 ----

Usaquen 5200 2400 10 10 ---

Wiesner 3000 3000 ---- ---- ----

Chuza 2000 2000 --- ---- ----

Palacios 2000 2000 --- ---- ----

1.2.2 Servicios Adicionales

Tabla 3. Servicios Adicionales

Estación Lavado de Automotores Montallantas Cambio de Aceite Central

Santa Lucia Usaquen

Wiesner Chuza Palacios

(31)

En la Estación de servicio Central se manejan los servicios de lubricación, engrase y sincronización, para todos los automotores de la Empresa los cuales están bajo la administración del taller automotriz y cuentan con un manejo ambiental adecuado, ya que el personal que labora en el taller automotriz posee capacitación y equipos necesarios para su buen desempeño, lo cual se corrobora mediante estudios realizados al taller automotriz, por esta razón no son incluidos dentro del presente Plan de Manejo Ambiental.

• El taller Automotriz de la estación Central maneja las siguientes secciones:

1. para balanceo 2. para lubricación 3. para diagnostico 4. para frenos 5. para latonería

El taller automotriz cuenta con 14 empleados, capacitados cada uno para realizar todo el trabajo que se requiere en un solo vehículo.

Los equipos utilizados son:

Para detectar contaminantes en los vehículos existen

• Analizador de motores, incluye: impresora, osciloscopio, analizador de CO, H-C, SO2 Y O2, lámpara estroboscopica.

• Escáner para el control eléctrico del motor, sirve como analizador, explorador y monitoreo; para el control de emisiones.

(32)

1.3 INSTALACIONES

1.3.1 Tanques de Almacenamiento de Combustible

(Teniendo en cuenta los términos de referencia HTER-600 Anexo A)

Tabla 4. Tanques de Almacenamiento. Estación de Servicio Central (Anexo B 1 foto 1)

No. Tanque CAPACIDAD PRODUCTO MATERIAL TIPO

1

4900 Gal Corriente AceroA-36 o SA 283 de 6mm

Cilíndrico Horizontal (enterrado)

2

4900 Gal Coriente AceroA-36 o SA 283 de 6mm

3

5500 Gal ACPM AceroA-36 o SA 283 de 6mm

Tabla No 5. Tanques de almacenamiento Estación de Servicio Santa Lucia (Anexo B 1 foto 2)

No TANQUES CAPACIDAD MATERIAL TIPO PRODUCTO

1 2900 Galones Fibra de vidrio Cilíndrico Vertical (aéreo)

Gasolina

2 2900 Gasolina Fibra de vidrio Cilíndrico Vertical (aéreo)

ACPM

(33)

Tabla No. 6. Tanque de Almacenamiento Estación de Servicio Usaquen

TANQUE No CAPACIDAD MATERIAL TIPO PRODUCTO

(1) gasolina 5200 galones Acero A-36 ò SA283 de 6 mm

Corriente

Tabla No 7. Tanques de Almacenamiento Estación de Servicio Wiesner

1 3000 galones Acero A-36 ò

SA283 de 6 mm

GASOLINA

2 3000 galones Acero A-36 ò

SA283 de 6 mm

ACPM

Tabla No 8. Tanques de Almacenamiento Estación de Servicio Palacios.

(Ver anexo B No. 1 foto 3)

1 2000 galones Acero

Cilíndrico Horizontal

(aéreo)

GASOLINA

Cilíndrico Horizontal

(aéreo)

ACPM

(34)

Tabla No 9.Tanques de Almacenamiento Estación de Servicio Chuza (Ver anexo B foto 4 )

TANQUE No CAPACIDAD* MATERIAL* TIPO PRODUCTO

Cilíndrico

Horizontal Aéreo GASOLINA

Cilíndrico

Horizontal Aéreo ACPM

* La capacidad de combustible y el material del tanque de almacenamiento es el mismo (contenedores cilíndricos)

1.3.2 Tuberías

Las Especificaciones de tubería de llenado y venteo son las mismas para las cuatro estaciones Central, Santa Lucia, Usaquen y Wiesner, se muestran en la Tabla 10.

Tabla 10. Tuberías

TUBERÍA* MATERIAL TIPO PRODUCTO

De llenado Acero Galvanizado Schedule 40 ∅ 2” Gasolina/diesel Distribución Acero Galvanizado Schedule 40 ∅ 2” Gasolina/diesel

Venteo Acero Galvanizado Schedule 40 ∅ 2” Vapores

*las Estaciones de Chuza y Palacios no poseen tuberías de llenado, distribución y venteo, solo poseen boquillas para la entrada de combustible.

(35)

1.3.3 Islas y Surtidores

Tabla 11. características de Islas y Surtidores ( Anexo B fotos 5,6,7,8,9 y 10)

INFORMACIÓN SOBRE ISLAS Y SURTIDORES

CENTRAL SANTA LUCIA

USAQUEN WIESNER CHUZA PALACIO S

Número de Islas 2 1 1 1 1 1

Surtidores por Isla 2 2 2 2 1 1

Bomba ^Sumergible ^{No hay} ^Sumergible ^Sumergible No

sumergible a motor.

No hay

Canopies (cubierta)* No Hay No Hay No Hay No Hay No hay No hay

* En la Estación de servicio palacios los contenedores de combustible se encuentran sobre una base de ladrillos

1.3.4 Otras especificaciones generales

(36)

1.3.4.1 Estación de Servicio Central

Tabla 12. Otras Especificaciones Generales Estación Central

ITEM DESCRIPCIÓN

Tipo de piso Las superficies del área de maniobra y llenado es concreto rígido ( e =5 cm).

Islas En concreto rígido ( e = 20 cm), altura: 1.30m, ancho: 0.8 y largo: 2.70 Área de

maniobra

Posee (3) unidades con Piso en concreto, paredes recubiertas en baldosín, y posee un carcomo en concreto en cada unidad. Tiene un cárcamo descubierto (Anexo B Foto 11).

Tipo de material del

edificio

Sobre el costado occidental de la estación se encuentra ubicada la oficina. La edificación consta de una sola planta, construida en estructura convencional y muros en ladrillo. Al costado norte se encuentra la parte administrativa de la EAAB-ESP.

Techo Teja metálica, la cual no permite el acceso a carros grandes a los cárcamos, por lo que se utiliza el cárcamo descubierto.

La estación de servicio genera:

•Agua residual industrial, por el lavado de carros con un volumen promedio de 650* m3/mes

•Aguas lluvias y de escorrentía

Alcantarillado

Estas se recolectan por medio de sumideros y rejillas, los cuales no presentan buen mantenimiento (Anexo A fotos 12), son conducidas a una trampa de grasas (Anexo A foto 13) y vertidas a la red de alcantarillado público, la cual incumple la norma en los parámetros de grasas y sólidos suspendidos el de mayor incidencia en el incumplimiento es el de tensoactivos. (ver anexo B Caracterización de aguas). La caja de aforo no se encuentra en funcionamiento

Interruptor general de energía

Interruptor totalizador (tablero de distribución), cada sección tiene su interruptor.

*El caudal producido depende de la cantidad de automotores lavados y se encuentra entre 0.5 y 1.0 lt/seg; entre las sustancias que hacen parte de los vertimientos se encuentran los detergentes, grasas y aceites, combustibles, sólidos suspendidos y sedimentables, entre otros¹.

1.3.4.2 Estación de servicio Santa Lucia

1 Guia Ambiental para Estaciones de Servicio. DAMA, MINAMBIENTE

(37)

Tabla 13. Otras Especificaciones generales Estación Santa Lucia.

Tipo de piso Las superficies de las áreas de llenado y de las islas se encuentran en concreto rígido con espesor de 30 cm. (Anexo A foto 14) soportadas sobre recebo. El área de maniobra se encuentra en concreto tiene espesor de 5 cm (se encuentra cubierto de grasa).

Islas Posee paredes en concreto encerrando los tanques con una altura de 70 cm, seguido de una malla hasta la parte superior de los tanques ancho: 5.80 Largo: 7.55

Área de maniobra Dividido en 4 secciones, zona de lubricación la cual posee un cárcamo en muy mal estado (Derrame excesivo de aceites lubricantes), En la zona de lavado no posee cárcamo, las otras unidades están destinadas a la disposición inadecuada de residuos peligrosos y Chatarra.

Tipo de material del edificio

Sobre el costado sur de la estación se encuentra la parte administrativa y servicios automotrices, en la zona norte se encuentra la zona de lavado. Estructura metálica de una planta en concreto y ladrillo.

Techo Teja metálica, falta de mantenimiento.

Alcantarillado La estación de servicio se genera:

• Agua residual industrial con volumen promedio de 360m3/mes

• Aguas lluvias y escorrentía

No hay separación de aguas dentro de la estación.

Estas recolectan por medio de un canal los sumideros se encuentra llenos de grasa no hay trampa de grasas ni caja de aforo antes de ser vertidas al colector público (Anexo B Foto 15). Según la caracterización obtenida incumple en el parámetro de tensoactivos.

( ver Anexo B, Caracterización de aguas).

Servicio sanitario público No posee.

Oficina No posee una buena dotación, se encuentra en mal estado físico y estructural.

1.3.4.3 Estación de Servicio Usaquen.

(38)

Tabla 14 Otras Especificaciones Generales Estación Usaquen

Tipo de piso La superficie del área de llenado y de las islas se encuentra terminadas en concreto así como las áreas de maniobra, se encuentran en mal estado por la falta de mantenimiento con espesor de 5 cm. (Anexo A foto 16)

Islas En concreto, con espesor de 50 cm., con ángulo de hierro en regular estado.

Área de maniobra Tiene área de lubricación, engrase y montallantas al costado occidental de la estación de servicio.; posee un cárcamo descubierto sin rejillas perimetral en concreto. Falta mantenimiento y orden.

(Anexo B foto 16)

Tipo de material del edificio Estructura metálica en concreto y ladrillo de una planta localizada al costado sur de la estación de servicio.

Techo Teja eternit con base de madera, falta de mantenimiento.

Alcantarillado La estación de servicio no se hace separación de redes de aguas industriales y aguas lluvias y de escorrentía esta agua no se somete a un pretratamiento eficiente por el mal estado de sus canales y sumideros (Anexo B foto 17).

Servicio sanitario público No hay

Oficina No posee oficina para la estación de servicio solo para las oficinas de la Empresa.

1.3.4.4 Estación de Servicio Wiesner

(39)

Tabla 15. Otras Especificaciones Generales Estación Wiesner

Tipo de piso La superficie del área de llenado y suministro se encuentra en asfalto (Anexo A foto 18)

Islas Posee base en concreto con espesor de 30 cm., ancho: 0.80 Largo: 2.70

Área de maniobra Solo tiene la sección de suministro y llenado de combustible.

Tipo de material del edificio Sobre el costado occidental se encuentran la Planta de tratamiento Wiesner y la parte administrativa, de una planta en concreto y ladrillo.

Techo Teja metálica.

Alcantarillado Dentro de la estación de servicio se genera:

• Agua residual industrial por escorrentía de hidrocarburos en pequeña cantidad.

• Aguas lluvias.

Tiene un sumidero para la recolección de aguas lluvias y de escorrentía. No posee canales, ni sistemas de pretratamiento.

(Anexo A Foto 19)

Interruptor general de energía Interruptor totalizador (tablero de distribución).

Servicio sanitario público No posee.

Oficina No tiene

1.3.4.5 Estaciones de servicio Chuza y Palacios

(40)

Tabla 16. Otras Especificaciones Generales Estación Chuza y Palacios

Tipo de piso La superficie del área de llenado y suministro es en grava y recebo para las dos estaciones (Anexo A foto 20)

Islas La estación de palacios no tiene el surtidor, el tanque de almacenamiento está sobre una base en piedra con en espesor de 2 m

La estación de chuza tiene base en concreto con espesor de 30 cm., ancho: 0.80 Largo: 1.90 ninguna de las dos estaciones se encuentra cubierta.

Área de maniobra La estación de Palacios tiene tres secciones; un área de suministro de combustible, un taller de lubricación y engrase cubierto y un cárcamo en concreto para lavado descubierto.

La estación Chuza solo tiene la sección de suministro y llenado de combustible.

Tipo de material del edificio

La estación de Palacios tiene la zona de lubricación y engrase en concreto y ladrillo.

La estación tiene un deposito y/o garaje en concreto y ladrillo el cual se encuentra desocupado.

Techo Teja metálica para las dos estaciones.

Alcantarillado Por encontrarse las estaciones de Chuza y palacios en zona rural y por ser una reserva natural no presenta alcantarillado. No poseen canales ni sistemas de pretratamiento.

Las aguas de lavado de la estación de Palacios son vertidas directamente al suelo.

Interruptor totalizador (tablero de distribución).

Servicio sanitario público

No posee.

Oficina No tiene

1.4 OPERACIÓN

(41)

1.4.1 Demanda de Recursos

Dentro del presente Plan de Manejo no se incluyen permisos para la utilización de los recursos ya que son prestados por empresas públicas. Ver Tabla 17.

Tabla 17 Necesidad de Recursos en la Operación.

RECURSO ESTACION FUENTE CANTIDAD A UTILIZAR

USO

Agua* Central EAAB-ESP 850m³/mes Lavado de automotores, aseo, equipos y baños Agua* Santa Lucia EAAB-ESP 480m³/mes Lavado de automotores,

aseo, equipos y baños

Agua* Usaquen EAAB-ESP 140 m³/mes Aseo y equipos

Energía* Central Codensa- ESP 1200 Kw Equipos e iluminación Energía* Santa Lucia Codensa-ESP 1200 Kw Equipos e iluminación Energía* Usaquen Codensa-ESP 500 Kw Equipos e iluminación

* Estos valores fueron estimados y promediados ya que en ninguna estación se lleva un inventario de recursos.

• En las estaciones de servicio de Chuza, Palacios y Wiesner no utilizan agua ya que estas son estaciones exclusivamente de suministro.

1.4.2 Residuos Generados

La Empresa cuenta con permisos por vertimientos. Por lo cual no se incluye dentro del plan de Manejo.

Tabla 18. Residuos generados

(42)

TIPO DE RESIDUO

GENERADO ESTACION

ACTIVIDAD QUE LO

GENERA SITIO DE DISPOSICIÓN

VOLUMEN A DISPONER Vertimientos de

agua Central Lavado, aseo y baños Alcantarillado 350 m³/mes

Vertimientos de

agua Santa Lucia Lavado, aseo y baños Alcantarillado 140 m³/mes Aceites usados,

Combustible Central

Cambio de aceite, derrame de

combustible suelo 72 gal/mes

Aceites usados,

Combustible Santa Lucia Contenedores de 55 galones suelo 88 gal/mes

Sólidos* Central

Neumáticos en área de montallantas.

Filtros, del cambio de aceite.

Papel, cajas y cartones

Área de maniobra del montallantas.

Contenedores de 55 galones

Contenedores de 55 galones, parqueadero estación

26 neumáticos/mes

15 unidades/mes

5 kilos/semana

Sólidos* Santa Lucia

20 neumáticos/mes

8 unidades/mes

5 kilos/mes

Sólidos* Usaquen

5 neumáticos/mes

8 unidasdes/mes

5 kilos/semana

* Estos Valores fueron estimados y promediados ya que no se tienen datos sobre el volumen generado de la cantidad de latas de aceite usadas y neumáticos por mes.

1.5 CARACTERISTICAS DE LAS SUSTANCIAS A MANEJAR

(43)

En el Anexo D se presentan las hojas de seguridad de las sustancias que actualmente se manejan.

1.6 PERSONAL QUE LABORA EN LAS ESTACIONES

Tabla 19 Número de Operarios.

ESTACIÓN No OPERARIOS

Central 5

Santa Lucia 3

Usaquen 3

Wiesner 1

Chuza 1

Palacios 1

(44)

2. DEFINICIÓN Y CARACTERIZACIÓN AMBIENTAL DE LAS AREAS DE ESTUDIO

La definición de las características ambientales de las áreas de estudio de cada estación y de su área de influencia (200 metros para las estaciones de servicio Central, Santa Lucia y Usaquén y 500 metros para las estaciones de servicio Wiesner, Chuza y Palacios, teniendo en cuenta los impactos y efectos que genera cada estación de servicio sobre cada componente ambiental) se realizó teniendo en cuenta aspectos físicos, bióticos y socioeconómicos los cuales se describen a continuación.

2.1 ASPECTOS FISICOS

2.1.1. Geomorfología

La geoformas presentes en el área donde se localizan las estaciones ubicadas en Bogotá y la Calera (Wiesner) corresponden a terraza baja, terraza alta y conos aluviales.

La estación de servicio Central se encuentra ubicada sobre los conos aluviales, con poca vulnerabilidad de procesos erosivos, dadas las condiciones de baja

(45)

pendiente y por no presentar evidencias de disección. La estación esta localizada en la unidad geomorfológica IV, que presenta una topografía plana constituida por depósitos cuaternarios (Ver Anexo E clasificación de los suelos).

La estación de servicio Santa Lucia presenta suelos muy comprensibles compuestos por arcillas, gravas y arena limosa. Se caracteriza por encontrarse en una zona geotécnica IIP, con vulnerabilidad a procesos erosivos, dadas las condiciones de pendiente, presenta una topografía ondulada. (ver Anexo E clasificación de los suelos).

La estación de servicio Usaquen presenta suelos constituidos por relleno de recebo arenas limos y arcillas, se encuentra ubicada sobre conos aluviales, con poca vulnerabilidad a procesos erosivos, dadas las condiciones de baja pendiente y de baja capacidad portante. La estación se encuentra en una zona geotecnica tipo IIP. (ver anexo E clasificación de los suelos).

La estación de Wiesner presenta sustratos gravas, arenas arcillosa, gravas areniscas. Se encuentra sobre una terraza alta de origen denudacional, de pendiente media con suelos muy comprensibles y de baja capacidad portante, corresponde a la zona geotecnica IIP (ver anexo E clasificación de los suelos).

Las estaciones Chuza y Palacios, presenta una forma ondulada mayor al 30% de textura ligera a media y buena permeabilidad. Donde las pendientes son pronunciadas existen suelos de poco espesor y probablemente evolucionados, que alcanzan a ser rankeriformes en pendientes próximas al 45%. Debido a la frecuencia con que las temperaturas ambientales caen por debajo de los 0º C, existen procesos erosivos y de escurrimiento, como resultado de la solifluxión². Corresponde a la zona geotecnica IP (ver Anexo E clasificación de los suelos)

2Información suministrada de estudios hechos por la EEAB-ESP

(46)

2.1.2. Uso del suelo

La estación de servicio Central esta ubicada según el plano de zonificación del Acuerdo No 6 de 1990, en un área de tratamiento de conservación urbanística de actividad residencial y comercial. Según la verificación hecha en campo se pudo establecer que el área donde esta ubicada la estación es predominantemente comercial, residencial e institucional.

La estación de Santa Lucia según lo establecido en el Acuerdo 6 de 1990, esta ubicada en un área con tratamiento de actualización de uso múltiple regida por los usos permitidos en la subzona de servicio metropolitano. Según verificación de campo se pudo establecer que es un área predominantemente residencial, resaltando el carácter institucional por la presencia del CADE, y oficinas sucursales de la E.A.A.B. – E.S.P.

De acuerdo al plano de zonificación del Acuerdo 6 de 1990. la estación de servicio Usaquén esta ubicada en un área con tratamiento de actualización de uso residencial. Según lo establecido en la verificación de campo en la zona se encuentran urbanizaciones residenciales en edificios y viviendas bifamiliares.

La estación de wiesner, comprendida en dos tipos de suelo como rural y urbano por localizarse la planta de tratamiento de Wiesner³.

La estación de Chuza y Palacios. los suelos donde se ubican las estaciones enmarcadas en la zona subandina y zona de páramo que no son cultivables, de acuerdo a su posición le imprime características singulares asociadas a los diferentes elementos bióticos y abióticos que allí se encuentran⁴. (Ver mapas 1, 2, 3, 4, 5 y 6 del área de influencia para cada estación y uso del suelo).

3 Estudio General de los Suelos del Oriente de Cundinamarca IGAC

4 Sistemas de Parque Nacional Naturales de Colombia

(47)

2.1.3 Clima.

La descripción de las características climáticas del área donde están ubicadas la estaciones se hicieron teniendo en cuenta los datos registrados en las estaciones meteorológicas correspondientes, se analizarán los parámetros precipitación, dirección y velocidad del viento temperatura y humedad.

Para las estaciones Central, Santa Lucia y Usaquén la descripción de las características climáticas se hizo teniendo en cuenta los datos registrados en la estación Meteorológica “ Aeropuerto El Dorado “ ( código 2120579), propiedad del IDEAM, instalada en febrero de 1972 por ser la estación más cercana que suministra todos los parámetros.

Teniendo en cuenta el mapa climático del Atlas ambiental de Bogotá en la Tabla 20 se establece la clasificación climática.

Tabla. 20 Clasificación Climática Comparada Estaciones Central, Santa Lucia y Usaquen

ESTACION CLASIFICACION I.G.A.C

Central Semiseca Templado

Santa Lucia Seca Frío.

Usaquen Subhumeda Frío y humedo

Fuente: Atlas Ambiental de Bogotá. DAMA

(48)

La descripción de las características climáticas del área de la estación de servicio Wiesner se hizo teniendo en cuenta los datos registrados en la estación meteorológica “ La Casita “ (código 2120112) del año 1994 ubicada en el municipio de La Calera.

La clasificación climática para la estación de servicio Wiesner se establece en la Tabla 21

Tabla. 21 Clasificación Climática Estación Wiesner

Wiesner Friohumedo frio

Fuente: Estudio Hidroclimatico Municipio de la Calera

Las Estaciones de Servicio de Chuza y Palacios, según los registros hallados corresponden a 37 estaciones meteorológicas, las cuales son pluviométricas en su mayoría y tan solo 7 son climatologías, permitiendo evaluar los elementos climáticos restantes de interés en este análisis.

De acuerdo al mapa climático del área donde se muestran en forma conjunta la distribución de las isoyetas para Chuza y Palacios, los limites de los pisos térmicos y las unidades climáticas identificadas, se establece en la Tabla 22 la clasificación Climática.

(49)

Tabla. 22 Clasificación Climática Comparada Estaciones Chuza y Palacios.

Chuza Mesotermal, superhumedo, con grandes excesos de agua

en invierno y en verano

Muy frío y muy humedo

Palacios Mesotermal, superhumedo, superhábit de agua en invierno y en verano de tipo

moderado.

Muy frío y muy humedo.

FUENTE: Sistema de Parques Naturales de Colombia

2.1.3.1 Temperatura.

Según los valores medios mensuales de temperatura registrados desde 1988 para Bogotá, hay una variación de 1ºC entre la temperatura media mensual máxima, que se presenta entre los meses de abril y mayo (14ºC), y la temperatura media mínima, que se registra entre los meses diciembre y enero( 13ºC ). (Ver Tabla 23)

Tabla 23 Valores Medios de Temperatura Estaciones Central, Santa Lucia y Usaquen

REGISTROS ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC MEDIOS 13.0 13.4 13.8 14.0 13.9 13.7 13.3 13.2 13.3 13.4 13.4 13.1 MÁXIMOS 14.6 15.0 15.2 15.6 14.8 15.1 14.0 14.4 14.1 14.5 14.0 14.1 MINIMOS 11.5 12.3 12.6 13.0 13.0 12.9 12.2 12.4 12.4 12.4 12.7 12.0

FUENTE: Estación Metereológica “Aeropuerto El Dorado”.IDEAM

(50)

La estación de servicio Wiesner según datos registrados en 1994, presenta una variación de 1ºC entre la temperatura media mensual máxima, que se presenta en el mes de abril (13.1ºC), y la temperatura media mínima que se presenta en el meses de febrero y marzo (11,3ºC). (Tabla 24)

Tabla 24 Valores Medios de Temperatura Estación Wiesner

REGISTROS ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC MEDIOS 12.4 12.4 12.7 13.1 13.1 12.9 12.3 12.3 12.5 12.6 12.7 12.6 MAXIMOS 12.7 12.9 13.7 13.9 13.7 13.3 12.6 12.6 15.3 15.3 14 13.4 MINIMOS 11.7 11.3 11.3 12.5 12.6 12.2 12 11.8 12.1 12.1 12 11.9

FUENTE: Estación Metereológica “La Casita”. CAR

Para las estaciones de servicio Chuza y Palacios, las variaciones térmicas se encuentran relacionadas con el grado de humedad y corresponde a 0.52ºC por cada 100 m. La temperatura media anual se encuentra entre los 5.9ºC y 8.7ºC, la máxima media anual entre los 11.8ºC y los 18.6ºC mientras que la temperatura mínima media anual entre los 1.9ºC y 1.2ºC para el área en conjunto.

2.1.3.2 Precipitación.

La definición del régimen de precipitación del área donde se ubica las estaciones de servicio se realizó tomando los valores medios mensuales de precipitación (en mm).

Los promedios acumulados registrados para la estación “El Dorado” muestran que la precipitación media anual es de 724 mm, distribuidos en un régimen de tipo

(51)

bimodal, caracterizado por presentar a lo largo del año, dos periodos de verano y dos de lluvias. (ver tabla 25 )

Tabla 25 precipitación Promedio Estaciones Ubicadas en Bogotá Central, Santa Lucia y Usaquen

ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC Medios 47.4 78.1 60.6 83.4 136 62.3 51.9 22.9 47.8 61.4 71.4 58 Máximos 97.2 294.2 104.7 171 387.9 200.7 127.7 30.4 67.4 111.2 172.1 61.6 Mínimos 14.4 9.7 11.8 37.1 26.5 12.4 26.6 19 25.6 20.6 31.2 54.4

FUENTE: Estación Metereológica “Aeropuerto El Dorado”. IDEAM

La estación de servicio Wiesner presenta régimen bimodal, presentando dos periodos de verano y dos de lluvias a lo largo del año, de acuerdo a los datos presentados en la estación “La Casita”, la precipitación media anual es de 901.2 mm. (Ver tabla 26)

Tabla 26 precipitación Promedio Estación Wiesner

ENE FEB MAR ABR MAY JUN JUL AGO SEP OCT NOV DIC Medios 57.4 88.1 70.6 93.4 146 72.3 61.9 32.9 57.8 71.4 81.4 68 Máximos 107.2 304.2 114.7 172 397.9 210.7 137.7 40.4 77.4 121.2 182.1 71.6 Mínimos 24.4 19.7 21.8 47.1 36.5 22.4 36.6 29 35.6 30.6 41.2 64.4

FUENTE: Estación Metereológica “La Casita”. CAR

Para la Estación Chuza y Palacios, para efectos de este análisis se ha empleado la información consignada en el Plan de Ordenamiento y Manejo Ambiental de la cuenca hidrográfica del sistema Chingaza, donde la precipitación promedio es de
