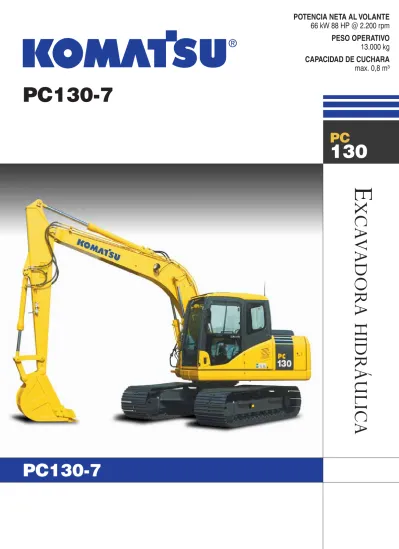

PC130-7
E
XCA
V
ADORA
HIDRÁULICA
PC
130
POTENCIA NETA AL VOLANTE
66 kW 88 HP @ 2.200 rpm
PESO OPERATIVO
13.000 kg
CAPACIDAD DE CUCHARA
max. 0,8 m³
PC130-7
A
SIMPLE
VISTA
La PC130-7 es una máquina robusta, eficiente y europea al 100%. Especialmente diseñada y fabricada para
los mercados europeos, ofrece productividad, fiabilidad y comodidad para el operador en un conjunto robusto y
respetuoso con el medio ambiente. Se ha incorporado el sistema exclusivo de Komatsu HydrauMind para facilitar
la ejecución de todos los trabajos y permite mejorar aún más las prestaciones de la máquina que serán siempre
perfectamente adaptables a cada aplicación.
¿Qué hay nuevo en la serie 7?
• Gran estabilidad
• Menor consumo de combustible
• Operaciones de mantenimiento y servicio más
sencillas
• Mayor comodidad para el operador
• Menos ruido
• Cumple las normas Stage II sobre emisiones
Flexibilidad
El PC130-7 está equipado de manera estándar
con un circuito adicional para manejar una gran
variedad de implementos ó accesorios.
Elevada productividad y menor consumo de
combustible
El potente motor SAA4D95LE-3 turboalimentado y
postenfriado por aire puesto a punto por Komatsu
suministra 66 kW/88 HP. Se ha aumentado la
pro-ductividad incrementando la producción en el “modo
activo”, lo cual permite mejorar aún más el consumo
de combustible.
Alta estabilidad
La estabilidad lateral y la capacidad
de elevación se han mejorado
incre-mentando la longitud de contacto de
la cadena con el suelo y la anchura de
vias respecto a la serie 6.
Excelente duración y fi abilidad
• Implementos reforzados
• Componentes principales fiables creados y
fabricados por Komatsu
• Dispositivos electrónicos excepcionalmente
fiables
PC130-7
EXCAVADORA HIDRÁULICA
POTENCIA NETA AL VOLANTE
66 kW 88 HP
PESO OPERATIVO
13.000 kg
CAPACIDAD DE CUCHARA
max. 0,8 m³
SpaceCab™
El espacio de la nueva cabina PC130-7 ha sido incrementado en
un 14%, ofreciendo así un espacio de trabajo excepcionalmente
amplio.
• Cabina hermética y presurizada con aire acondicionado de serie
• Diseño reductor de ruido
• Diseña para reducir las vibraciones gracias a los
amortiguado-res de cabina
• Cabina que cumple la norma OPG Level 1 (ISO)
Mantenimiento fácil
• Filtro de aceite motor montado aparte para un mejor acceso
• Separador de agua en el circuito del combustible de serie
• Limpieza del radiador más sencilla debido a los nuevos radiador
y refrigerador de aceite uno al lado del otro.
En armonía con el medio ambiente
• El motor cumple las normas Stage II sobre emisiones
sin que ello suponga reducir la potencia o la
producti-vidad de la máquina.
• El modo “Economy” reduce el consumo de combustible
• Bajo nivel de ruidos durante el funcionamiento
• Diseñada para facilitar las operaciones de reciclado al
final de su vida útil
E
NTORNO
DE
TRABAJO
Filtro de aire interior Limpieza fácil del filtro del acondiciona-dor de aire. El desmontaje y la instala-ción fáciles del elemento del filtro del acondicionador de aire sin herramientas facilitan la limpieza.
Climatizador
Ventana del techo Toma extra de 12 V Portabebidas/Portarevistas
El interior de la cabina de la PC130-7 es
muy espacioso y ofrece un entorno de
trabajo cómodo…
Cabina presurizada
El aire acondicionado montado de serie, el filtro de
aire y una presión más elevada del aire en la
cabi-na permiten impedir la penetración del polvo.
Diseño reductor de ruido
Los niveles sonoros han sido reducidos de manera
significativa. Se trata del ruido generado por el
mo-tor, las funciones de giro y los circuitos hidráulicos.
Cabina montada sobre amortiguadores
para reducir los niveles de ruido
La PC130-7 utiliza un nuevo sistema de
amortigua-ción (caucho + silicona) de la cabina que
incor-pora un recorrido más largo así como un muelle
adicional. Este nuevo sistema de amortiguación,
combinado con plataformas izquierda y derecha
reforzadas, contribuye a reducir las vibraciones
transmitidas al asiento del operador.
Caucho
Muelle Silicona
Cabina cómoda
El volumen interior de la nueva PC130-7 es un
14% más grande y ofrece un entorno de trabajo
excepcionalmente agradable. Esta cabina de
gran-des dimensiones permite inclinar el respaldo del
asiento, provisto de apoyacabezas, hasta dejarlo
totalmente plano.
SpaceCab™
La oscilación de la pendiente vertical en el gráfico muestra la intensidad de la vibración
Comparación de la comodidad de conducción
Sistema de amortiguación
de la cabina Sistema viscoso
multicapas Vibraciones en el suelo
Conditions:
• Desplazamiento sobre un obstáculo con una sola oruga lateral • Desplazamiento hacia delante a
PC130-7
EXCAVADORA HIDRÁULICA
Palanca de 3 botones
Eliminador de vaho
Caja para frio/calor
Desplazamiento del
asiento: 340 mm
– puede aumentarse en
120 mm
Dispositivos de seguridad
Protección térmica
Superficies
antideslizantes
Acceso seguro
gra-cias a barandillas de
grandes dimensiones
protección
Mandos multiposición
Las palancas de control multiposición, de presión
proporcional permiten al operador trabajar
cómo-damente y al mismo tiempo conservar un control
preciso. Un mecanismo de doble deslizamiento
hace que el asiento y los mandos se muevan
simultáneamente o independientemente, lo cual
permite al operador colocar los mandos para lograr
una productividad y una comodidad máximas.
Visibilidad mejor y más amplia
Se ha quitado el montante de la ventanilla lateral
derecha y se ha dado otra forma al pilar trasero para
ofrecer más visibilidad. Se han reducido los puntos
ciegos en un 34%.
Separación de los alojamientos de la bombay
del motor
Evita que el líquido hidráulico se difunda en el motor y
reduce el peligro de incendio.
Protecciones térmicas y del ventilador
Colocadas alrededor de las partes más calientes
del motor. La correa del ventilador y las poleas
están bien protegidas.
Escalones con superfi cie antideslizante y
ba-randilla de grandes dimensiones
Los escalones con superficie antideslizante permite
O.P.G. protección frontal y
de techo
La protección de techo y
fron-tal opcional de la cabina està
disponible para operaciones
en lugares de trabajo con alta
posibilidad de caida de piebras
o escombros. O.P.G. de nivel 2
segun norma ISO 10262.
P
RODUCTIVIDAD
Elevados niveles de producción y bajo
consu-mo de combustible
El aumento de la producción y los ahorros en
combus-tible que ofrece el motor SAA4D95LE-3 de Komatsu
resultan en una mayor producción, pero también otra
mejora de la producción por litro de combustible.
Motor
El PC130-7 saca su potencia y capacidad de trabajo
excepcionales del motor SAA4D95LE-3 de Komatsu.
La potencia de salida es de 66 kW/88 HP, lo cual ofrece
aún más potencia hidráulica y una mayor eficiencia en
cuanto a consumo de combustible.
Modo operativo
Aplicación Ventaja
A Modo Active • Producción/potencia máximas
• Ciclos de trabajo rápidos
E Modo Economy • Excelente ahorro de combustible
B Modo Breaker • Régimen motor y caudal hidráulico óptimos L Modo Lifting • Aumento en un 7% de la presión hidráulica
Sistema monitor de
autodiagnóstico
El PC130-7 ofrece uno de los sistemas
de diagnóstico más avanzados de la
industria. El sistema exclusivo de
Koma-tsu identifica los artículos de
manteni-miento, reduce el tiempo de dianóstico,
y ayuda a mantener la máxima producción.
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
P
H
I
J
K
L
M
N
P
O
A
B
C
D
E
F
G
Temperatura de agua del motor
Carga de la batería
Presión del aceite del motor
Obstrucciones del filtro de aire
Autodesaceleración
Selector de velocidad de desplazamiento
Selección modos de trabajo
Indicador de combustible
Pantalla de código de problema o del usuario
Horómetro de servicio
Nnivel de aceite motor
Precalentamiento
Pantalla de bloqueo de giro
Mantenimiento de aceite
Limpiaparabrisas
Lavaparabrisas
Lame (option)
PC130-7
EXCAVADORA HIDRÁULICA
Componentes fiables
Todos los elementos principales de la máquina, tales como el motor, la
bomba hidráulica, el motor hidráulico y las válvulas reguladoras han sido
exclusivamente diseñados y fabricados por Komatsu. Ello le garantiza
que cada componente sea expresamente producido para la categoría y el
modelo de máquina adecuado. Asimismo, puede estar seguro que tanto
la ingeniería como las normas de fabricación y pruebas aplicadas a cada
componente son “Komatsu al 100%”.
Excelente duración y fi abilidad
Grasa
Armonía con el medio ambiente
La oruga lubricada de forma hermética ofrece una excelente duración de vida al chasis del tren de rodaje.
Articulación de oruga con puntal La PC130-7 posee articulaciones de oruga con puntal, lo cual alarga alta-mente la duración de su vida útil.
Motor de bajas emisiones
El motor SAA4D95LE-3 de Komatsu cumple la norma
Stage II al ofrecer emisiones de NOx inferiores a las
generadas por el modelo PC130-6.
Fácil reciclaje al fi nal de la vida útil
La PC130-7 ha sido diseñada tomando en
considera-ción el reciclaje al final de su vida útil, reduciéndose así
de manera significativa el impacto medioambiental.
• Todas las partes exteriores son de acero.
• La extensión de los intervalos de cambio del aceite
motor, del líquido y del filtro hidráulico contribuyen
también a disminuir el impacto sobre el medio
am-biente.
• Se ha asignado a todas las piezas de plástico un
sím-bolo correspondiente a un código según el material.
Estructura maciza del chasis
El chasis giratorio, el chasis central y el chasis del tren de rodaje han sido
diseñados mediante las tecnologías de análisis más avanzadas que nos
ofrece el CAD (Computer Aided Design - diseño tridimensional asistido por
ordenador) y el FEM (Finite Elements Modelling – modelo de metodo de
elementos finitos).
Dispositivos electrónicos sumamente fi ables
Los dispositivos electrónicos de diseño exclusivo son
garanti-zados tras someterse a pruebas muy severas.
• Regulador
• Sensores
• Conectores
• Cableado resistente al calor
Aros de protección de metal
Protegen todos los cilindros hidráulicos y contribuyen a mejorar la fiabilidad.
Bajo nivel de ruido
Se ha reducido el ruido generado por el motor así
como el producido por las operaciones de giro y de los
circuitos hidráulicos. Nivel de ruido dinámico (interior):
73 dB(A) (ISO 6369).
Modo Economy (medio ambiente)
El modo “Economy” satisface las exigencias del siglo
XXI. Este modo ofrece al usuario ahorros de
combus-tible, un funcionamiento silencioso y menos emisiones
de (medio ambiente) CO
2.
C
ARACTERÍSTICAS
DEL
MANTENIMIENTO
Mantenimiento fácil
Komatsu ha diseñado la PC130-7 para acceder fácilmente a los puntos de servicio. De esta forma, es menos
probable olvidarse de realizar las operaciones rutinarias de mantenimiento y servicio. Ello significa que se evitan
posteriores interrupciones de servicio muy costosas. A continuación se enumeran algunas de las numerosas
ca-racterísticas de servicio que se incluyen en el modelo PC130-7.
Limpieza fácil del radiador
La distancia entre el radiador y el
en-friador de aceite ha sido aumentada
para facilitar la limpieza del centro del
radiador mediante una manguera de
aire a presión.
Separador de agua
Dispositivo montado de serie que
permite eliminar el agua mezclada
con el combustible, lo cual evita un
deterioro del sistema de alimentación
en combustible.
Fácil acceso al fi ltro de aceite
motor
El filtro de aceite motor se ha
situa-do separasitua-do del motor par un mejor
acceso de servicio.
PC130-7
EXCAVADORA HIDRÁULICA
D
ATOS
TÉCNICOS
MOTOR
Modelo... Komatsu SAA4D95LE-3 Tipo ... Inyección directa, refrigerado por agua, turbocompresor
y postenfriado por aire, con control de emisiónes de escape Rendimiento nominal... 66 kW/88 HP (ISO 9249 Net) En número de revoluciones del motor ...2.200 rpm N° de cilindros ...4 Diámetro × carrera ...95 × 115 mm Cilindrada ... 3,26 l Baterías ... 2 × 12 V/65 Ah Alternador... 24 V/25 A Motor de arranque... 24 V/3,0 kW Filtro de aire ... De tipo elemento doble con indicador
de estado en el panel de control y evacuador de polvo automático
Tipo ... Hidrostática Bloqueo de giro ... Freno de disco Velocidad de giro...0 -11 rpm
SISTEMA DE GIRO
TRANSMISIONES Y FRENOS
Control de dirección ... 2 palancas con pedales que dan un control total e independiente cada oruga Sistema de transmisión ... Hidrostática Operación de desplazamiento....Selección automática de 2 velocidades Pendiente máxima superable ...70%, 35° Velocidades de desplazamiento
Lo / Hi ... 2,7 / 5,5 km/h
PESO EN OPERACIÓN (VALORES APROXIMADOS)
PLUMA DE 1 PIEZA PLUMA DE 2 PIEZAS
Zapatas de Peso operativo Presión sobre suelo Peso operativo Presión sobre suelo
500 mm 12.600 kg 0,39 kg/cm² 12.930 kg 0,41 kg/cm²
600 mm 12.780 kg 0,34 kg/cm² 13.110 kg 0,35 kg/cm²
700 mm 12.960 kg 0,30 kg/cm² 13.290 kg 0,30 kg/cm²
Peso con la pluma de 4.600 mm en una pieza, balancín de 2,5 m, cuchara de excavadora de 470 kg (SAE) colmada, el operador, lubricante, refrigerante, el depósito de combustible lleno y el equipamiento de serie.
Tipo ...HydrauMind. Sistema centro cerrado con sensor de carga y válvulas compensadoras de presión Circuitos adicionales ...1 circuito adicional es estándar Bomba principal... bomba de pistones de caudal variable para
alimentar los circuitos de pluma, brazo, cazo, giro y desplazamiento Máximo caudal de la bomba ... 226 l/min Tara delas válvulas de descarga
Implementos ... 325 kg/cm² Desplazamiento ... 355 kg/cm² Giro ... 295 kg/cm² Circuito piloto ... 30 kg/cm² SISTEMA HIDRÁULICO MEDIO AMBIENTE
Emisiones del motor .. Cumple totalmente las normas sobre emisión de escape etapa 2 propuestas por la CE Niveles de ruido
LwA ruido externo... 100 dB(A) (2000/14/EC Stage 2) LpA ruido interior ...73 dB(A) (ISO 6369 medición dinámica)
CARROS
Construcción ...Sección central del bastidor en X con bastidores de orugas en sección de caja Conjunto de orugas
Tipo... Totalmente sellado Tejas (cada lado)... 43 Tensión... Combinación de unidad hidráulica y resorte Rodillos
Rodillos de rodadura (cada lado)... 7 Rodillos superiores (cada lado) ... 1
CAPACIDADES Depósito de combustible ... 247 l Radiador... 13,4 l Aceite motor ... 11,0 l Transmisión de giro ... 2,5 l Depósito hidráulico... 90 l Mandos finales (cada lado) ... 2,5 l
D
IMENSIONES
DE
LA
MÁQUINA
DIMENSIONES DE LA MÁQUINA PC130-7
A Anchura total de la superestructura 2.490 mm
B Altura total de la cabina 2.810 mm
C Longitud total de la máquina base 3.925 mm
D Longitud cuerpo posterior 2.110 mm
Longitud cuerpo posterior 2.190 mm
E Altura libre bajo el contrapeso 855 mm
F Altura del capot de la máquina 1.885 mm
G Altura libre mínima 400 mm
H Contacto de orugas con el suelo 2.880 mm
I Longitud de los carros 3.610 mm
J Ancho de vía 1.990 mm
K Anchura de las tejas 500, 600, 700 mm
L Anchura total con tejas de 500 mm 2.490 mm
Anchura total con tejas de 600 mm 2.590 mm
Anchura total con tejas de 700 mm 2.690 mm
R Distancia, centro de rotación - hoja 2.480 mm
S Elevación max. del suelo 590 mm
T Altura (hoja) 470 mm
U Profundidad de excavación max. 525 mm
Anchura (hoja) 2.510 mm
LONGITUD DEL BALANCÍN PLUMA DE 1 PIEZA PLUMA DE 2 PIEZAS
2.100 mm 2.500 mm 3.000 mm 2.100 mm 2.500 mm 3.000 mm
M Longitud de transporte 7.590 mm 7.595 mm 7.510 mm 7.790 mm 7.760 mm 7.630 mm
N Altura total (hasta la punta de la pluma) 2.620 mm 2.175 mm 3.075 mm 2.530 mm 2.625 mm 3.100 mm
O Altura total (hasta las tuberías) – – – 2.885 mm 2.975 mm 3.225 mm
PLUMA DE 1 PIEZA
PLUMA DE 2 PIEZAS
T S R UPC130-7
EXCAVADORA HIDRÁULICA
Posibles diferencias de características o implementos según disponibilidad local
PC130-7
COMBINACIÓN DE CAZO Y BALANCÍN PC130-7
Anchura Capacidad SAE Peso 2.100 mm 2.500 mm 3.000 mm
500 mm 0,25 m³ 325 kg 600 mm 0,32 m³ 350 kg 700 mm 0,40 m³ 390 kg 800 mm 0,48 m³ 440 kg 900 mm 0,56 m³ 475 kg 1.000 mm 0,64 m³ 505 kg 1.100 mm 0,72 m³ 560 kg 1.200 mm 0,80 m³ 620 kg – –
Por favor, consulten a su distribuidor para la correcta selección de cazos y accesorios según la aplicación. Las opciones que se indican aquí se dan solamente como guía y se basan en condiciones de trabajo estándar.
Material con densidad máxima de 1,8 t/m³
Material con densidad máxima de 1,5 t/m³ Material con densidad máxima de 1,2 t/m³ – No corresponde
FUERZA EN LA CUCHARA Y EL CAZO
Longitud del balancín 2.100 mm 2.500 mm 3.000 mm
Fuerza arranque en el cazo (ISO) 8.800 kgf 8.800 kgf 8.800 kgf
Fuerza arranque en el cazo en modo PowerMax (ISO) 9.500 kgf 9.500 kgf 9.500 kgf
Fuerza de excavación en el brazo (ISO) 7.200 kgf 6.300 kgf 5.700 kgf
Fuerza de excavación en el brazo en modo PowerMax (ISO) 7.900 kgf 6.900 kgf 6.200 kgf
OPCIONES DE CAZOS / FUERZAS DE EXCAVACIÓN
Se dispone de una gama completa de piezas
Komatsu de desgaste.
Se ofrece una amplia gama de accesorios. Por favor,
consul-ten a su distribuidor para detalles de la gama completa.
A
LCANCE
DEL
EQUIPO
DE
TRABAJO
PLUMA DE 1 PIEZA
LONGITUD DEL BALANCÍN 2.100 m 2.500 mm 3.000 mm
A Altura máxima de excavación 8.345 mm 8.610 mm 8.970 mm
B Altura máxima de descarga 5.905 mm 6.170 mm 6.535 mm
C Profundidad máxima de excavación 5.115 mm 5.520 mm 6.015 mm
D Profundidad máxima de excavación en pared vertical 4.520 mm 4.940 mm 5.360 mm
E Profundidad máx. de excavación con recorrido de 2.440 mm 4.875 mm 5.315 mm 5.835 mm
F Alcance máximo de excavación 7.925 mm 8.290 mm 8.785 mm
G Alcance máximo al nivel del suelo 7.795 mm 8.170 mm 8.665 mm
B
A
D
C
E
F
G
0
1
2
3
4
5
6
7
8
9
- 6
- 5
- 4
- 3
- 2
- 1
0
1
2
3
4
5
6
7
8
9
PC130-7
EXCAVADORA HIDRÁULICA
PLUMA DE 2 PIEZAS
LONGITUD DEL BALANCÍN 2.100 m 2.500 mm 3.000 mm
A Altura máxima de excavación 8.575 mm 8.835 mm 9.225 mm
B Altura máxima de descarga 6.190 mm 6.455 mm 6.835 mm
C Profundidad máxima de excavación 5.460 mm 5.855 mm 6.360 mm
D Profundidad máxima de excavación en pared vertical 4.330 mm 4.720 mm 5.170 mm
E Profundidad máx. de excavación con recorrido de 2.440 mm 5.340 mm 5.740 mm 6.250 mm
F Alcance máximo de excavación 8.140 mm 8.515 mm 9.010 mm
G Alcance máximo al nivel del suelo 8.015 mm 8.400 mm 8.900 mm
Con tejas de 700 mm 6,0 m kg *1.550 *1.550 *2.200 2.250 4,5 m kg *1.450 1.450 *1.950 1.650 *2.750 2.250 3,0 m kg *1.450 1.350 2.200 1.650 2.950 2.200 *3.450 *3.450 1,5 m kg *1.550 1.250 2.150 1.550 2.800 2.050 *4.550 3.300 *6.800 6.250 0,0 m kg *1.750 1.250 2.100 1.500 2.700 1.950 4.300 3.050 8.800 5.650 -1,5 m kg 1.950 1.350 2.050 1.450 2.650 1.850 4.050 2.900 8.550 5.450 *4.100 *4.100 -3,0 m kg 2.350 1.650 2.600 1.850 4.050 2.900 *8.450 5.500 *6.650 *6.650 -4,5 m kg *3.400 2.450 *4.200 3.000 *6.500 5.650 *10.350 *10.350 Con tejas de 700 mm 6,0 m kg *2.400 *2.400 *3.400 *3.400 4,5 m kg *2.250 2.000 2.950 2.200 *3.550 *3.550 3,0 m kg *2.250 1.700 2.950 2.150 *4.350 3.450 *6.000 *6.000 1,5 m kg 2.200 1.550 2.850 2.050 4.550 3.250 *8.550 6.000 0,0 m kg 2.250 1.600 2.750 2.000 4.250 3.050 *7.400 5.650 -1,5 m kg 2.550 1.800 2.750 1.950 4.150 3.000 8.750 5.600 *4.750 *4.750 -3,0 m kg 3.300 2.350 4.300 3.000 *7.550 5.750 *8.800 *8.800 -4,5 m kg
C
APACIDAD
DE
ELEVACIÓN
– Alcance desde el centro de giro – Altura a la cuchara
– Capacidad de elevación, con cuchara (469 kg), fijación (120 kg) y cilindro (83 kg)
– Capacidad nominal frontal – Capacidad nominal lateral – Capacidad nominal en alcance
máximo A B C
PC130-7
PLUMA DE 1 PIEZA
Sin el cazo, la articulación o el cilindro, la capacidad de elevación aumenta en los respectivos pesos Con tejas de 700 mm
* Capacidad de carga limitada por la capacidad hidráulica, no por riesgo de vuelco. Capacidad nominal según normas SAE J1097.
En la capacidad nominal no se rebasa el 87% de la capacidad hidráulica, ni el 75% de la carga de vuelco.
2.100 mm 469 kg
Longitud del balancín
A
B 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Con tejas de 700 mm 6,0 m kg *1.950 *1.950 4,5 m kg *1.800 1.700 3.000 2.250 *3.150 *3.150 3,0 m kg *1.850 1.550 2.250 1.650 2.950 2.200 *3.950 3.550 *5.200 *5.200 1,5 m kg *1.950 1.450 2.200 1.600 2.850 2.100 4.550 3.300 *7.900 6.150 0,0 m kg 2.050 1.450 2.150 1.550 2.750 2.000 4.250 3.000 *8.050 5.700 -1,5 m kg 2.250 1.600 2.700 1.950 4.250 3.000 8.700 5.600 *4.700 *4.700 -3,0 m kg 2.850 2.050 4.250 2.950 *8.050 5.700 *7.850 *7.850 -4,5 m kg *3.600 3.200 *5.450 *5.450 2.500 mm 469 kg 3.000 mm 469 kgPC130-7
EXCAVADORA HIDRÁULICA
Con tejas de 500 mm 7,5 m kg *1.900 *1.900 6,0 m kg *1.600 *1.600 *2.550 2.100 4,5 m kg *1.500 1.250 *1.650 1.250 *2.650 2.100 3,0 m kg *1.450 1.100 1.900 1.250 2.900 2.000 *3.400 3.300 1,5 m kg *1.550 1.000 1.850 1.200 2.750 1.850 *4.500 3.000 0,0 m kg 1.600 1.000 1.800 1.150 2.600 1.700 4.150 2.700 *6.100 5.050 -1,5 m kg 1.700 1.100 1.750 1.100 2.550 1.600 4.000 2.550 *7.150 4.800 *3.100 *3.100 -3,0 m kg 2.050 1.300 2.500 1.600 3.950 2.500 8.200 4.800 *5.600 *5.600 -4,5 m kg 2.950 1.900 4.050 2.600 *6.600 5.000 Con tejas de 500 mm 6,0 m kg *2.500 2.250 *3.200 *3.200 4,5 m kg *2.300 1.650 2.950 2.050 *3.450 3.400 3,0 m kg 2.100 1.400 2.900 1.950 *4.250 3.200 *6.100 *6.100 1,5 m kg 2.000 1.300 2.750 1.850 4.400 2.900 0,0 m kg 2.000 1.300 2.650 1.750 4.200 2.700 *4.800 *4.800 -1,5 m kg 2.250 1.450 2.600 1.700 4.100 2.650 *8.100 4.950 *3.800 *3.800 -3,0 m kg 2.850 1.850 4.100 2.650 *7.500 5.050 -4,5 m kg– Alcance desde el centro de giro – Altura a la cuchara
– Capacidad de elevación, con cuchara (469 kg), fijación (120 kg) y cilindro (83 kg)
– Capacidad nominal frontal – Capacidad nominal lateral – Capacidad nominal en alcance
máximo A B C
PC130-7
PLUMA DE 2 PIEZAS
Sin el cazo, la articulación o el cilindro, la capacidad de elevación aumenta en los respectivos pesos Con tejas de 500 mm
* Capacidad de carga limitada por la capacidad hidráulica, no por riesgo de vuelco. Capacidad nominal según normas SAE J1097.
En la capacidad nominal no se rebasa el 87% de la capacidad hidráulica, ni el 75% de la carga de vuelco.
2.100 mm 422 kg
Longitud del balancín
A B 7,5 m 6,0 m 4,5 m 3,0 m 1,5 m Con tejas de 500 mm 6,0 m kg *2.050 1.950 *2.450 2.050 4,5 m kg *1.900 1.500 3.000 2.050 *3.100 *3.100 3,0 m kg *1.850 1.250 2.900 2.000 *3.900 3.250 *5.300 *5.300 1,5 m kg 1.800 1.200 1.900 1.250 2.800 1.850 4.450 2.950 0,0 m kg 1.850 1.200 1.850 1.200 2.650 1.750 4.200 2.750 *5.450 5.050 -1,5 m kg 2.000 1.300 2.600 1.700 4.050 2.600 *7.700 4.950 *3.550 *3.550 -3,0 m kg 2.450 1.600 2.600 1.700 4.050 2.600 *7.950 5.000 *6.700 *6.700 -4,5 m kg 2.500 mm 422 kg 3.000 mm 422 kg
Komatsu Europe
International NV
Mechelsesteenweg 586 B-1800 VILVOORDE (BELGIUM) Tel. +32-2-255 24 11 Fax +32-2-252 19 81 www.komatsueurope.comMaterials and specifications are subject to change without notice.
is a trademark of Komatsu Ltd. Japan.
E
XCAVADORA
HIDRÁULICA
EQUIPAMIENTO ESTÁNDAR
• Motor turbodiesel de inyección directa Komatsu SAA4D95LE-3 de 66 kW de potencia neta y de bajas emisiones cumpliendo con las normas marcadas por Stage II. • Filtro de aire con elemento doble
con indicador de suciedad y autoevacuador de polvo
• Purgador automático de la linea de combustible
• Llave de parada del motor • Alternador 24 V/25 A • Baterías 2 ×12 V/65 Ah • Motor de arranque 24 V/3,0 kW • Sistema Load Sensing de centro
cerrado tipo electrónico (E-CSS) HydrauMind
• Sistema de control electrónico de motor y bombas (PEMC)
• Selección entre 4 modos de trabajo: Modo Active, Economy, Martillo, Elevación
• Contrapeso estándar • Función PowerMax • Función autodesaceleración • Sistema de calentamiento del motor
automático
• Sistema de prevención de sobrecalentamiento del motor • Dial control combustible • Controles PPC para dirección y
desplazamiento
• Un servicio hidráulico adicional (caudal total)
• Desplazamiento hidrostático de 2 velocidades y automático. Mandos fi nales tipo planetario y frenos hidráulicos
• Cabina presurizada montada sobre amortiguadores tipo viscoso y cristales tintados de seguridad. Ventanilla abrible, ventana inferior desmontable, limpiaparabrisas con función intermitente y huecos para objetos.
• Manual de operador y de despiece. • Tapa de combustible y portezuelas
con cerraduras
• Bomba de abastecimiento de combustible
• Protección de la parte inferior del carro
• Toma extra de 12 V • Avisador de sobrecarga • Válvulas de seguridad en la pluma • Barandillas grandes y espejos
retrovisores • Climatizador • Encendedor • Preinstalación radiocassette • Hueco portabebidas • Claxón
• Caja para frio/calor
• Caja de herramientas y piezas de repuesto para el primer sevicio • Asiento abatible con suspension y
con reposabrazos ajustables • Colores y adhesivos std • Tejas de triple garra de 500 mm
USSS001202 01/2006
Datos no vinculantes. Reservado el derecho de modifi caciones. Las imágenes pueden diferir del equipamiento estándar.
EQUIPAMIENTO OPCIONAL
• Tejas de triple garra de 600 mm; 700 mm • Tejas road-liner de 500 mm • Pluma monobloque • Pluma de 2 piezas • Brazos de 2,1 m; 2,5 m; 3,0 m • Montaje de la hoja • Protección OPG superior • Protección OPG frontal • Radiocasete • Puntos de servicio • Preparación para luz rotativa
• Aceite biodegradable
• Luces adicionales para el techo de la cabina
• Luz adicional en la pluma • Visera antiluvia (sin OPG) • Cazos Komatsu
• Válvula de seguridad para el brazo • Lacado especial
• Protección rodillos del carro • Alternador más grande • Baterías de gran capacidad
