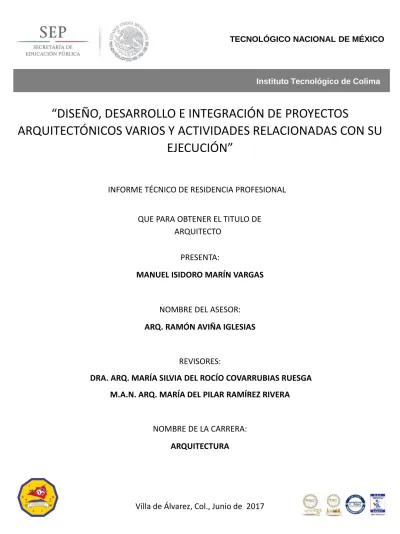

“DISEÑO, DESARROLLO E INTEGRACIÓN DE PROYECTOS
ARQUITECTÓNICOS VARIOS Y ACTIVIDADES RELACIONADAS CON SU
EJECUCIÓN”
PRESENTA:
MANUEL ISIDORO MARÍN VARGAS
NOMBRE DEL ASESOR:
ARQ. RAMÓN AVIÑA IGLESIAS
REVISORES:
DRA. ARQ. MARÍA SILVIA DEL ROCÍO COVARRUBIAS RUESGA M.A.N. ARQ. MARÍA DEL PILAR RAMÍREZ RIVERA
NOMBRE DE LA CARRERA:
ARQUITECTURA
INFORME TÉCNICO DE RESIDENCIA PROFESIONAL
Instituto Tecnológico de Colima
CONTENIDO
Contenido
Pag.
1. Introducción……….
3
1.1 Datos generales de la empresa………
4
2. Justificación del proyecto………
5
3. Objetivos generales y específicos………..
6
4. Características del área en que participó……….
7
5. Problemas a Resolver……….
9
6. Alcances y Limitaciones ………..
10
7. Fundamento Teórico………..
11
8. Descripción de proyecto en Villa de Álvarez ……….………..
14
9. Descripción de las Actividades Realizadas……….
19
10. Descripción Proyecto Comala
………..………
43
11. Resultados Obtenidos………...
99
12. Conclusiones y recomendaciones………..
100
13. Bibliografía………....
101
El presente informe técnico de residencia profesional es una recopilación de las experiencias y conocimientos que se adquirieron durante mi estadía en la Residencia Profesional, cabe mencionar que me complace decir que las actividades realizadas durante este periodo lograron mostrar un ámbito muy abierto del campo laboral de lo que es la carrera de Arquitectura.
En este informe se redacta de manera específica cada uno de los procesos constructivos para llevar a cabo todas las etapas de la construcción de una casa habitación. Además de contener información idónea que le permitirá al lector juzgar si realmente los pasos contemplados durante los reportes de ejecución de la obra efectivamente son adecuados para el tipo de construcción manejado.
En páginas más adelante se podrán también observar fotografías con la descripción de cada una de las actividades que se realizaron durante las semanas en que se ejecutaba la obra, también cabe mencionar que los trabajadores hacían comentarios clave para mejorar el proceso de dicha construcción dichos consejos se colocaron a lo largo de la descripción de las fotografías, así como el objetivo directo que tienen dichas acciones.
En total se implementaron 2 obras en las cuales se manejaron las primeras etapas de la construcción de dichas obras, ambas llegaron a obra gris en las cuales se concluyeron los puntos base.
1.1 DATOS GENERALES DE LA EMPRESA
1.1.1 Nombre de la Empresa: Chaidez Constructora S.R.L. de S.V. (en las siguientes páginas se le referirá a esta como“Chaidez Constructora”)
1.1.2 Domicilio:Calle Josefa Ortiz de Domínguez # 356-C, Colonia San Carlos.
1.1.3 Giro: Elaboración de proyectos arquitectónicos y ejecución de los mismos.
1.1.4 Organigrama
La empresa está estructurada de la siguiente manera:
• Director General: Ing. Jesús Arenas Chaidez
• Director de Proyectos:Arq. Luis Manuel Rico López
1.1.5 Descripción de la empresa
Chaidez Constructora S.R.L de S.V. es una empresa socialmente responsable la cual elabora sus proyectos previendo a sus clientes la más alta calidad en materiales y servicios al momento de construir sus proyectos personales.
La empresa tiene varios años fungiendo como constructora, sin embargo no se cuenta con la información necesaria para precisar desde cuando entro en funciones dicha empresa.
2. JUSTIFICACIÓN DEL PROYECTO
El campo laboral del arquitecto es muy amplio debido a que actualmente se han incrementado la cantidad de herramientas que están disponibles para poder dar a entender mejor la proyección de una obra arquitectónica, uno de estos campos es el de la construcción, en el cual la empresa Chaidez Constructora tiene años de experiencia, la cual se ha dedicado en mayor medida a construir casas residenciales.
El área en la cual estuve activo laborando en Chaidez Constructora fue en la ejecución de obra, principalmente en la etapa de cimentación, levantamiento de muros, colado de columnas, castillos, losas, así como la etapa de acabados.
Así mismo se pudo poner en practica lo aprendido en la materia de administración de obra, que sin duda alguna es muy útil al momento de coordinar las actividades y contemplar el avance respecto al calendario de obra.
Se pudo observar la cantidad de variables al momento de ejecutar los procedimientos de obra, es decir que si bien se tiene un procedimiento para implementar cada elemento constructivo, al momento de observar pequeños detalles podemos darnos cuenta que realmente varia de persona a persona como es que se hacen los detalles, por ejemplo la forma en que se realiza la mezcla, las proporciones, la forma de los amarres de las varillas.
Cabe resaltar que en este proyecto se abordan dos proyectos similares, pero con diferentes problemáticas que implicaron un reto inminentemente nuevo, esto hablando de un estudiante de la carrera de Arquitectura que empieza a tener contacto con esta área en específico, es por ello que la apreciación y el valor de este proyecto están enfocados en los estudiantes de la carrera de Arquitectura y afines con el proceso de construcción.
3. OBJETIVOS GENERALES Y ESPECIFICOS
Objetivo General:
Diseñar, desarrollar, ejecutar y administrar la construcción de los proyectos encomendados durante la estadía residencial poniendo en práctica todos los conocimientos adquiridos durante la preparación profesional.
Objetivos específicos:
• Aprender los procedimientos constructivos implementados en la región, así
como los retos que pueden llegar a surgir al momento de ser ejecutados.
• Conocer todos los procedimientos constructivos y de que manera aplicar
los elementos mencionados durante la carrera.
• Aprender de qué manera se puede administrar la obra de forma efectiva
para así mismo disminuir costos y esto se vea reflejado en el costo final.
• Aplicación y profundización de los conocimientos adquiridos durante la
4. CARACTERIZACIÓN DEL ARÉA EN QUE SE PARTICIPO
La empresa Chaidez Construcciones, es una empresa dedicada a la
elaboración de proyectos arquitectónicos, teniendo en cuenta las múltiples
actividades que este implica para poder ofrecer una gama de servicios que
puedan dar la satisfacción necesaria al cliente desde los temas legales hasta
los temas técnicos.
El área en la cual se desempeñaron labores fue la de la construcción, cuyas
actividades principales eran las siguientes:
•
Supervisar de los procedimientos constructivos implementados por
los albañiles.
•
Plantear soluciones de problemas presentados durante la ejecución
de la obra.
•
Realizar las modificaciones pertinentes al proyecto para su mejor
funcionamiento y ejecución.
•
Verificar el cumplimento con el horario presentado al cliente para ir
desarrollando a tiempo cada una de las etapas presentadas.
En el periodo que se llevó a cabo el proceso de la residencia se pueden englobar vario desafíos que debido a la magnitud de cada uno se manejaron de la siguiente manera:
• Determinar de que forma se puede supervisar de manera eficiente cada uno de
los aspectos importantes de la obra para así mismo no perder detalle de cada elemento que vaya surgiendo en la misma.
• Dar solución a inconvenientes que puedan surgir en determinado punto de la
obra, ya sea como un cambio en los planos que deba efectuarse de inmediato en la obra, o la adaptación de medidas de un cimiento o muro al momento de construirlo y traerlo a la realidad.
• Supervisar el cumplimiento del calendario de obra para evitar retrasos en cada
una de las etapas de la edificación que ´podrían incrementar el costo de la obra y así mismo determinar un aceleramiento de las otras actividades para poder cumplir en tiempo y forma.
• El mantener informado al Director General implica tener un control directo de las
6. ALCANCES Y LIMITACIONES
6.1 Alcances
Durante el desarrollo de la Residencia Profesional fueron asignadas varias actividades para ser ejercidas durante todo el periodo de formación y prestación de servicios, las que son:
• Elaboración de proyectos arquitectónicos supervisados siempre por el jefe de
proyectos.
• Supervisión de los métodos constructivos que implementaban los albañiles
durante la obra.
• Revisión del avance de la construcción y cálculo de sueldos de cada uno de
los albañiles.
• Corrección y adaptación de planos según se vayan presentando cambios en
la obra.
• Administración del material implementado de la obra. • Limpieza de la zona.
6.2 Limitaciones
Si bien se tienen muchos alcances durante la residencia cabe señalar que también son muchas las limitaciones que se tienen en el ejercicio de la misma, cabe señalar que incluso eso llego a provocar el retraso de algunas actividades de la construcción, y en algunos otros demoler elementos estructurales y volver a construirlos de otra manera, dentro de las limitaciones que se tenían se pueden mencionar las siguientes:
• Existencia de cambios en el proyecto original en el cual solo tenía
conocimiento el Director General.
• La capacidad de toma de decisiones fue desmedidamente limitada por lo
cual en varias ocasiones se llegó a retrasar el proyecto.
7. FUNDAMENTO TEÓRICO
Existen muchos reglamentos y leyes que rigen el sector de la construcción en nuestro país, cabe recalcar que incluso cada Estado tiene sus propios reglamentos adaptados al medio que tiene cada zona o región del país, así mismo cada municipio implementa reglas locales para así lograr mantener coherente el sistema jurídico de nuestro país dedicado a dicho sector.
Durante la labor de la residencia se llegaron a consultar de manera específica el Reglamento de Construcción del municipio de Colima, así como el reglamento Estatal, todo esto para tener coherencia y conciencia de los limites permitidos mínimos de cada espacio, así mismo entender las características que estos deben tener para que sean habitables puesto que dichos reglamentos están basados en estudios científicos considerados para hacer más plausible la vida de los usuarios destinados a habitar dichos espacios.
Otro Reglamento que se tomó mucho en cuenta y más durante las primeras etapas fue el Reglamento de Zonificación el cual ayudo a determinar las limitaciones que tendría la casa según dicho reglamento lo cual proviene de estudios que indican la situación geográfica y social adecuada para cualquier terreno ubicado en la Ciudad de Colima. Además, en dicho reglamento se manejan las restricciones que tiene cada terreno según zona.
SISTEMAS DE CONSTRUCCION
Sistema de Construcción Tradicional:
Paredes de mampostería: ladrillos, bloques, piedra, o ladrillo portante, etc. revoques interiores, instalaciones hidrosanitarias, eléctricas y techo de tejas cerámicas, mínimo a dos o más aguas, o losa plana. Es un sistema de “obra húmeda”. La producían se realiza con equipos simples (herramientas de mano) y
mano de obra simple, es decir mayor hora/hombre en la producción de sus ítems constructivos la construcción húmeda es lenta, pesada y por consiguiente cara. Obliga a realizar marcha y contramarcha en los trabajos. (ej. se construye la pared y luego se rompe para pasar los caños).
Construcción tradicional racionalizada: Es una variante del sistema tradicional que utiliza algunos de los elementos o procedimientos de los sistemas racionalizados. Combina estructura (concreto armado), e independiente con mampostería; utiliza sistemas racionalizados en la realización de las instalaciones.
8. DESCRIPCION DE PROYECTO EN VILLA DE ALVAREZ
Proyecto: Casa Habitación con el siguiente programa:
• Sala.
• Medio Baño • Estudio • Comedor • Cocina
• Patio de Servicio con medio baño. • Cochera para dos carros.
• Recamara principal con baño completo y closet vestidor. • Recamara 1 con baño completo y closet
• Jardín interior. • Jardín exterior.
Ubicación: El proyecto se encuentra en la Colonia Residencial Santa Gertrudis, Colima. Calle Cenzontle esquina con Vía Láctea.
Características del proyecto:
•Zona Habitacional:H2-U Unifamiliar densidad baja. •Superficie del Terreno:517.32 m2
•Superficie construida:256.12 m2
• C.U.S (Coeficiente de Ocupación de Suelo): El factor es 0.6 de la superficie del
terreno de los cuales la superficie construida es de 256.12 m2. Lo que representa aproximadamente el 0.5 de la superficie del terreno por lo cual cumple con este requisito.
• C.O.S. (Coeficiente de Utilización del Suelo): El factor es 1.2 de la superficie del
terreno de los cuales solo se tiene una superficie de 256.12 m2 construida por lo cual cumple con este requisito.
Descripción del proyecto: La obra fue pedida por el Sr. Víctor Cisneros Arvizu, quien contrato a Chaidez Constructora para desarrollar este proyecto. El dueño ya contaba con el terreno el cual lo quiso construir y crear una casa habitación en la cual vivirá.
El terreno donde se construirá la casa Habitación cuenta con las siguientes dimensiones 19.94 m de frente, 18.47 m en la parte posterior y 26.96 m de fondo. La casa habitación se está construyendo con el sistema de mampostería sobre una combinación de cimientos de zapata corrida de piedra y zapatas aisladas. Los muros serán de ladrillo rojo recocido y losa aligerada.
Fig. 2. Fachada Sur Casa Cisneros
Fig. 3. Fachada Oriente Casa Cisneros
Ya que las primeras etapas de la edificación como lo es el diseño final del proyecto, todo lo relacionado con permisos y normatividad.
A mi llegada el día 20 de Enero del 2012 a la empresa Chaidez constructora S.R.L. de S.V. me encomendó como tarea inmediata la supervisión de las siguientes etapas de la obra tales como el proceso de albañilería, estructura, instalaciones, plafones, y en su caso recubrimientos pisos, cancelería, herrería, pintura dependiendo de la terminación de la obra.
De esta manera a continuación se mostrarán como fueron las primeras etapas en la cual yo comencé a dar mi servicio una semana después de haber iniciado la obra del Sr. Víctor Cisneros Arvitzu.
Esta obra en la memoria de cálculo se determinó que era un suelo muy blanco por lo cual hubo la necesidad de hacer suelo cemento para poder recibir la cimentación y evitar futuros hundimientos.
Por tal razón hubo necesidad de hacer dos afinaciones la primera fue después de que se hizo la excavación para los cimientos y poder hacer el suelo-cemento.
También se comenzó con el cimiento de mampostería de 80 x 80 cm según la especificación de la memoria de Calculo.
Para estos tramos se dividió el personal en cuadrillas de un oficial albañil con un maestro peón y se agarraban tramos en diferentes áreas para poder avanzar.
9. DESCRIPCIÓN DE LAS ACTIVIDADES REALIZADAS
Foto 2. Terreno ya excavado para empezar las afinaciones 20/01/14
Foto 3. Así quedan las excavaciones realizadas por la retroexcavadora después de esto se afinará 21/01/14
Foto 4. Primera afinación realizada por medios manuales para recibir el suelo cemento 21/01/14
Foto 5. Primera afinación realizada por medios manuales para recibir el suelo cemento 21/01/14
El suelo-cemento esta hecho de tierra mezclada de cemento-tierra con una proporción 1:28, este se colocará en todos los espacios donde llevara el cimiento con un espesor de 20 cm la cual será compactada con una bailarina y después se mojara para que tenga más resistencia.
Esta afinación fue realizada por oficiales albañiles y por peón sin cuadrillas cada quien hacia tramos en distintas áreas para no interrumpirse.
Foto 6. Excavación para colocar plantilla de cimentación.
Para hacer el suelo-cemento se prepara la zanja, se vacían los botes, también el saco de cemento y se hace la revoltura ahí mismo, después se empieza a desparramar la revoltura creando una capa de 20 cm en la excavación.
Foto 8. Así queda el terreno
después de poner el suelo-cemento ya compactado 22/01/2014
Foto 9. Después de la compactación se roció con agua para que tenga más resistencia 22/01/2014
Después de la etapa de afinación se volvió a realizar trazo y nivelación para que la medida de los cimientos quede en el lugar indicado y sobre esto se empezó a desplantar la cimentación dejando así sus respectivos espacios para el anclaje de los castillos.
Los trazos son realizados por el encargado de la obra, ya que el es quien tiene los planos y conoce las medidas exactas.
Foto 10. Colocación de varillas para el trazo del plano.
Foto 11. Colocación de varillas para el trazo del plano.
Este tramo por ser una zapata corrida central tiene una base de 80 cm y la corona es de 30 cm, habrá otras perimetrales que tienen las mismas medidas a tanto en la base como en la corona, pero tendrán un lado a plomo. Tiene un anclaje de castillo intermedio los cuales varían en cuanto a la dimensión del castillo que se anclará y también la manera del hueco será apto para cada tipo de castillo.
La cimentación está hecha con piedra bola y mortero-arena proporción 1:6, se coloca entre piedra y piedra dando forma a la zapata.
9.2 ANCLAJES Y ARMADO DE CASTILLOS
En esta etapa se continuo con la colocación del cimiento, afine para cimiento armado de castillo k-1, anclajes de castillos suelo-cemento y compactación con bailarina y también se hicieron parrillas, columnas que se necesitan en la obra y los castillos para empezar a anclarlos.
Foto 14. Se terminó de hacer el suelo-cemento con la misma proporción en los tramos que no se alcanzó a terminar la semana pasada 03/02/14
Foto 15. El suelo cemento se compacto con la bailarina. La compactación fue realizada por un oficial albañil. 03/02/14
Foto 16. Se continúan tramos de cimentación que quedaron pendientes en este caso se coló la zapata aislada para la columna y después se remató con el cimiento a paño de la columna 04/02/14
Se hizo el armado de la parrilla con la varilla de ½” @ 15 cm en ambos sentidos 1 x 1 x 0.25 m, la columna es de 30 x 30 cm con 8 varillas de½” y estribos de 3/8”, a 10 y 20 cm y concreto f´c = 250 kg/cm2 colado con concreto: cemento, grava y arena proporción 1:3:5. Las parrillas y columnas fueron armadas por oficiales albañiles con ayuda del peón cortando los tramos para hacer los estribos y el alambre recocido.
Foto 19. Elaboración de castillos. Foto 18. Al momento de ser coladas se
ponen unos puntales para que no se mueva la columna. Trabajo realizado por un oficial albañil y un peón. 05/02/14
Se comenzaron a crear los estribos para cada tipo de castillos de alambrón ¼” en este caso los castillos k1 15 x 15 cm y k2 15 x 20 cm fueron comprados puesto que son medidas estándar con la finalidad de ahorrar tiempo en hacerlos y los demás que son:
K3 25X15cm K4 30X15cm K5 40X15cm
Fueron hechos en la obra al igual que los estribos de las columnas.
Los castillos están hechos con varilla de 3/8” y estribos de alambrón de ¼” @ 15 cm
amarrados con alambre recocido, tareas realizadas por oficiales albañiles con ayuda del peón.
Foto 20. Preparación de castillo k5. 05/02/14 Foto 21. Preparación de estribos de castillo k5, no se necesita cimbra. 05/02/14
Foto 22.. Preparación para anclaje de castillo k5, no se necesita cimbra. 05/02/14
Foto 23. Preparación para anclaje de castillo k3 el cual si se cimbro. 05/02/14
Para el anclaje de los castillos se tiene que volver a pasar el hilo para que queden exactamente en el paño del muro y cuando se empieza a pegar el muro quede en el mismo lugar. Para anclar se solo con mezcla de concreto: cemento, grava y arena proporción 1:6:5 resistencia f´c= 150 kg/cm2.
Foto 24. Colocación de castillo en cimiento. Foto 25. Colocación de castillo en cimiento.
Se cimbra con pedazos de tablas a las cuales se les pone aceite quemado para que no se pegue a la tabla el concreto y pueda descimbrarse fácilmente, después de coloca el castillo al cual se le doblan las puntas cuando se pone piedra bola de la que se utilizó en el cimiento para que no se lleve tanto concreto.
También se empezó a colocar la tubería de las instalaciones sanitarias y pluviales donde se dejaron las preparaciones en las áreas de baño con tu de PVC de 2” para la salida del lavabo, regadera y en el W.C. con tubo de 4”. Esta tarea es realizada
por el oficial fontanero y un ayudante. Se dejaron listas todas las preparaciones sanitarias y pluviales.
Foto 28. Conexiones de instalación sanitaria Foto 29. Conexiones de instalación sanitaria
Se dejaron las preparaciones para el baño de una recamara, donde ya quedan por donde se construirá el muro y con la altura que se requiere cada salida como lo es en el caso de los lavabos y en el W.C. estas salidas se conectaran al tubo principal que saldrá a la red municipal. La tubería tiene la pendiente del 2%.
9.3 COLADO DE ZAPATAS Y COLOCACION DE DALAS DE DESPLANTE
Las actividades nuevas fueron rellenar los espacios de tierra hasta el nivel de cimiento, armar la dala de desplante, armar zapatas aisladas con sus respectivas columnas y colarlas, se empezó a colocar el PAD para el paso de las instalaciones eléctricas por dalas de desplante y castillos.
La dala de desplante está hecha con varillas de 3/8” y estribos de alambrón, para
armarla se cortan las varillas a la medida de cada tramo de cimiento tienden sobre el mismo y se meten los estribos, se mide en una varilla la distancia de cada uno y se van amarrando con alambre recocido.
Foto 32. Los estribos de alambrón para la dala de desplante se compraron con la finalidad de agilizar esta actividad. 10% 07/02/14
Foto 34. Cuando llega la dala a un castillo en el cual cambia de dirección la cimentación se les hacen dobleces con una grifa de aproximadamente 7 cm cada punta 10/02/14
Foto 35. Donde pasa un bajante pluvial de 4” la dala de desplante se tiene que abrir un poco para permitir el paso de esta instalación 10/02/14
Foto 36. El PAD ¾” se pasa por la dala de cerramiento y se van dejando las puntas necesarias para los contactos que vayan a subir en el muro. 11/02/2016
Después de armar la dala de desplante se empezó a cimbrar cada tramo para empezar a colar. Estas actividades fueron realizadas por albañiles y ayuda del peón.
Foto 38. Se empezaron a cimbrar las dalas con tablas de 1x8x12. 11/02/14
Foto 39. En esta obra se emplean grapas de metal para no utilizar alambre recocido.
Foto 40. Como podemos ver para evitar que se cierren las tablas que se le ponen varillas de ancho de la dala también con una distancia máxima de 1 m. 12/02/04
Las dalas son coladas con concreto F´c= 250 Kg/cm2 cemento grava y arena proporción 1:6:5. Algunos tramos de dala no se alcanzaron a colar, por lo cual se continúa con la cimbra y se terminar de colar.
Después de haberse colado las dalas se impermeabilizan para evitar que la humedad del terreno suba a las paredes de la casa y posteriormente se convierta en salitre. La impermeabilizada es marca SELLOTEX (saco de 20kgs) cada saco se mezcla con 8 lts de agua se mezcla hasta que sea homogénea untable con el cepillo.
Foto 42. Dala fabricada con concreto f´c 250 kg/cm212/02/14
Foto 44. La dala es impermeabilizada por un peón. 13/02/14
Foto 45. La dala ya impermeabilizada toma un color blanco. 13/02/14
Las parrillas son de 1x1 m2 con varilla de ½” 15 cm en ambos sentidos y las columnas son de 25 cm con 8 varillas 3/8”, estribos 3/8” 10, 20, 10 y concreto F´c=250 Kg/cm2. Estas columnas van en la cochera.
Foto 46. Parrilla armada y columna anclada con la misma con las puntas dobladas y armadas con alambre recocido. 13/02/14
Foto 48. Muestra de cómo va quedando el terreno después de irse rellenando. 13/02/14
Foto 49. Peón rellenado el interior del terreno. 13/02/14
9.4 DESPLANTE DE MUROS
En esta etapa se prosiguieron algunas actividades anteriores para poder concluirlas tales como; armar algunos castillos que faltaron, el anclaje de los mismos, el armado de la dala de desplante y colarla. Se hicieron unas trabes de liga entre columnas y se comenzó a pegar el muro de ladrillo rojo recocido. Y el electricista siguió metiendo PAD en el plano que lo indicaba.
Foto 49. Pegado de muros por albañil y peón. 15/02/2017
Se empezó a pegar el muro, se ponen los hilos de castillo a castillo para poder plomear el muro el cual se coloca hasta una altura aproximada de 1.20 m de altura con un grosor de 14 cm. Es pegado con una mezcla de mortero, arena proporción 1:6.
Foto 51. Colocación del PAD en muros. 17/02/14
Foto 52. Colocación del PAD en muros. 17/02/14
Foto 53. Se cierran las puntas para evitar caída de escombro al interior. 17/02/2014
Foto 56. Resane de la salida sanitaria parte posterior. 18/02/14
Foto 55. Salida sanitaria en muro. 18/02/14
Foto 51. Colocación del tuno en Castillo 15/02/2017
En esta etapa se abarcaron actividades tales como terminar de pegar muros hasta la altura de dala de cerramiento y también empezaron otras nuevas como empezar a cimbrar castillos y colarlos, se empezó a armar la dala de cerramiento a cimbrarla y a colarla. Se continuó dando altura a los muros hasta el nivel de la losa y en fontanería se empezó a dejar las preparaciones hidráulicas.
9.5 DALAS DE CERRAMIENTO
Foto 58. Antes de cimbrar los castillos y dalas se les aplica aceite quemado a las tablas para que sea fácil descimbrar y no se dañe la tabla. 24/02/14
Foto 60. Colado y cimbrado de Castillos. 24/02/14
Foto 61. En este caso el muro termina con el castillo por este tipo de cajón se hizo para colarlo. 24/02/14
Foto 62. Colocación de puntales en cimbra. 24/02/14
Foto 63. Colocación de puntales en cimbra para cerramientos. 24/02/14
Foto 64. Colocación de puntales en cimbra para cerramientos. 24/02/14
El cimbrar los castillos y dalas de cerramiento es tarea del oficial albañil y ayuda al peón. Se dividen por cuadrillas y cada uno hace un tramo para no estorbarse. El armado de la dala de cerramiento lo hace el albañil y el peón. Al igual que colarlo es una tarea que realizan ambos.
Foto 66. Colado de dala de cerramiento cimbrada. 25/02/14
Los castillos van de acuerdo al tipo de armado que se especifica en el plano de cada lugar, en cuanto a la dala de cerramiento está hecha con varillas de 3/8” y
estribos de alambrón, coladas con concreto F´c= 250 kg/cm2 cemento, grava y arena proporción 1:6:5.
Foto 67.Castillo Colado. 26/02/14 Foto 68. Castillo Colado. 26/02/14
Foto 69. Desplante de muros sobre cerramientos. 26/02/14
Foto 70. Desplante de muros sobre cerramientos. 26/02/14
En cuanto a las instalaciones hidráulicas se empezó a hacer el tendido de tubería de CPVC hidráulico y dejar las preparaciones y salidas listas. Esta actividad es realizada por el oficial fontanero con la ayuda de su peón.
Foto 71. Ejemplo del tendido de tubos instalación hidráulica. 27/02/14
Foto 72. Ejemplo del tendido de tubos instalación hidráulica. 27/02/14
Foto 73. Ranura para salida hidráulica para un lavadero. 27/02/14
Proyecto:Casa Habitación con el siguiente programa arquitectónico:
• Sala.
• 2 Medio baños. • Estudio
• Comedor. • Cocina.
• Patio de Servicio con medio baño. • Cochera para dos carros.
• Recamara principal con baño completo y closet vestidor. • Recamara 1 con baño completo y closet.
• Recamara 2 con baño completo y closet. • Recamara 3 con baño completo y closet.
• 2 terrazas una en planta baja y otra en planta alta. • Cuarto de visitas.
• Cuarto de herramientas. • Cuarto de máquinas. • Alberca.
Ubicación: El proyecto se encuentra en la avenida Comala S/N, Colima Residencial Campestre Comala, Colima.
Foto 76. Ubicación del predio mediante una imagen satelital. Imagen obtenida de Google Maps.
Descripción del Proyecto: La obra fue pedida por la Sra. Alma Lorena López Hidalgo, quien contrato a Chaidez constructora S.R.L. de S.V. para desarrollar este proyecto. El dueño ya contaba con el terreno el cual lo quiso construir y crear una casa habitación en la cual vivirá.
La casa habitación se está construyendo con el sistema de mampostería sobre una combinación de cimientos de zapata corrida de piedra y zapata aislada. Los muros serán de ladrillo rojo recocido, losa aligerada en la mayor parte del proyecto y en algunas partes losa maciza de 10 cm de grosor.
A continuación, se muestra una serie de planos para poder conocer más acerca de esta edificación y su proceso de construcción el cual fue proyectado por el Ing. Jesús Arenas Chaidez con la colaboración del Arq. Manuel Rico López, los planos completos se verán en anexos.
Descripción General del Proyecto:
• Superficie del Terreno:1072.38 m2 • Superficie Construida:619.23 m2
• Zona Habitacional:H2-U Habitacional densidad baja del tipo Unifamiliar.
• C.O.S. (Coeficiente de Ocupación del Suelo): Es un factor del 0.6 de la
superficie total del terreno la cual la construcción tiene solo una superficie ocupada de 361.96 m2 del terreno el cual representa solo el 33 % de la superficie.
• C.U.S. (Coeficiente de Utilización del Suelo): Es un factor del 1.2 de la
Fig. 7. Alzado Lateral. (para mayor calidad ver anexo No. 4)
Fig. 9. Sección B-B. (para mayor calidad ver anexo No. 5)
A mi llegada el día 27 de febrero del 2014 a la empresa Chaidez constructora. me encomendó como tarea inmediata la supervisión de las siguientes etapas de la obra tales como el proceso de albañilería, estructura, instalaciones, plafones, y en su caso recubrimiento de pisos, cancelería, herrería, pintura dependiendo de la terminación de la obra.
10.1 TRAZO Y NIVELACION
En esta primera etapa se realizó el trazo planteado por el Arq. Manuel Rico y el encargado de la
obra. También se hizo una excavación para la cimentación con la retroexcavadora, además se
construyó la bodega para la herramienta y se instaló un medio baño para los trabajadores.
Foto 77. Colocación de puentes
para el trazo de la cimentación. 03/03/14
Foto 78. Colocación de puentes
para el trazo de la cimentación. 03/03/14
Foto 79. Trazo con cal en terreno. Foto 80. Trazo con cal en terreno.
Ya que se tiene el trazado para marcar los cimientos se agarra una bolsa de cal y con la mano echando cal sobre el hilo y así se hace para marcar todos los tramos de cimiento y también las zapatas aisladas que lleva. Después del trazo con la retroexcavadora se realiza toda la excavación de los cimientos. En algunos casos como cuando los cimientos están muy cercanos uno de otro, es mejor excavar todo el espacio para ahorrar horas de la retroexcavadora ya que se complica menos.
Foto 82. Ejemplo de la excavación de un área para ahorrar tiempo de la retroexcavadora. 04/03/14
Foto 85. Excavación aproximada de 1 m de profundidad por 1 m de ancho el cual será afinado por medios manuales. 04/03/14
Foto 86. Termino de toda la excavación de la casa. 04/03/14
Foto 83. Afinación por medios manuales. 04/03/14
Foto 84. Afinación por medios manuales. 04/03/14
Después de la Excavación se comienza con la afinación por medios manuales donde la tierra que
se va sacando de el cimiento se pone en el centro de cada espacio para posteriormente cuando
este la dala de desplante con esta misma tierra poder emparejar. Esta actividad es realizada por el
Foto 88. Afinación ya terminada. Foto 87. Afinación siendo apisonada para
obtener mejores resultados.
Esta primera semana se empezó a armar la bodega donde se guardará el material que se utilice en la obra. Esta bodega tiene una medida de 2.5 m de ancho por 4 m de largo se grande puesto que el material que se encargara es en grandes cantidades.
Foto 90. Construcción de bodega. 06/03/14
Foto 91. Se empiezan a clavar en las fajillas. 07/03/14
Foto 92. Lámina de cartón asfaltada de 1.21 x 0.65 cm. 07/03/14
10.2 CIMENTACIÓN
En esta etapa se comenzó el cimiento de mampostería de piedra braza de la región junteada con mortero de albañilería proporción mortero-arena 1:6 y se retiraron unos viajes de escombro.
Foto 94. Trazo para cimentación. 10/03/14 Foto 95. Trazo para cimentación. 10/03/14
Foto 97. El cimiento es de 80 x 80 cm y lo realiza un oficial albañil con ayuda de un peón. 10/03/14
Foto 98. Avance de los tramos de cimentación. 12/03/14
Foto 99. Se vuelven a colocar puentes para ver trazar el cimiento con las medidas exactas que se indican en el plano. 12/03/14
Foto 100. Preparación para anclaje de castillo. 13/03/14
Foto 101. Preparación para anclaje de castillo. 13/03/14
10.3 ARMADO DE ZAPATAS
En esta etapa se trabajó en el armado de los castillos, columnas, parrillas para zapatas aisladas y en el anclaje de los castillos.
Tipos de castillos:
K1 castillo de 15 x 15 cm con 4 varillas # 3, estribo # 2 @ 20 cm concreto f´c = 150 kg/cm2, fy= 4200 kg/cm2
K2castillo de 15 x 20 cm con 4 varillas # 3, estribo #2 @ 20 cm concreto f´c = 150 kg/cm2, fy = 4200 kg/cm2
K3castillo de 21 x 21 cm con 4 varillas # 3, estribo #2 @ 20 cm concreto f´c = 150 kg/cm2, fy = 4200 kg/cm2
K4 castillo de 21 x 35 cm con 4 varillas # 3+ 6 varillas #3, estribo #2 @ 20 cm concreto f´c = 150 kg/cm2, fy = 4200 kg/cm2
K5 castillo de 15 x 50 cm con 4 varillas # 4+ 2 varillas #3, estribo #2 @ 20 cm concreto f´c = 200 kg/cm2, fy = 4200 kg/cm2
K6 castillo de 15 x 47 cm con 4 varillas # 4+ 2 varillas #3, estribo #2 @ 20 cm concreto f´c = 200 kg/cm2, fy = 4200 kg/cm2
Columnas:
C110 Estribos del #3 @ 10 cm, estribos del #3 @ 20 cm, 10 estribos del #3 @ 10 cm, concreto f´c = 250 kg/cm2, acero de refuerzo fy= 4200 kg/cm2.
Foto 102. Armado de castillos y colocación de estribos. 17/03/14
Foto 103. Armado de castillos y colocación de estribos. 17/03/14
Foto 105. Los castillos son armados según la especificación del cálculo. 18/03/14
Foto 106. Los castillos son armados según la especificación del cálculo. 18/03/14
Foto 109. Se doblan las puntas de las columnas y se amarran a la parrilla con alambre recocido. 18/03/14
Foto 110. Al momento de ser coladas se ponen unos puntales para que no se mueva la columna. Trabajo realizado por un oficial albañil y un peón. 18/03/14
Para anclaje de los castillos se tienen que volver a pasar el hilo para que queden exactamente en el
paño del muro y cuando se empieza a pegar el muro quede en el mismo lugar. Para anclar se coló
con mezcla de concreto: cemento, grava y arena proporción 1:6:5 resistencia f´c = 150 kg/cm2.
Foto 113. Las parrillas para ambos tipos de columnas son igual solo cambia la columna la zapata es de 20 cm. 19/03/14
Foto 114. Las parrillas para ambos tipos de columnas son igual solo cambia la columna la zapata es de 20 cm. 19/03/14
Foto 115. Colado de anclaje de castillo tarea realizada por oficial albañil y peón dividido los anclajes en distintas cuadrillas. 19/03/14
Esta semana se continuaron algunas actividades de la semana pasada como el anclaje de castillos y armar algunos castillos que faltaron dentro de las actividades nuevas se empezó a armar la dala de desplante se cimbró y se coló. El electricista comenzó a meter el PAD por la dala para dejar las preparaciones en el lugar que se requiere y también el fontanero empezó a dejar las preparaciones pluviales y sanitarias.
Foto 118. La dala de desplante está hecha con varillas de 3/8” y estribos de alambrón. Foto 117. La dala de desplante está hecha
Foto 119. Cuando llega la dala a un castillo en el cual cambia de dirección la cimentación se les hace dobleces con una grifa. 24/03/14
Foto 120. Donde pasa un bajante pluvial de 4” las dalas de desplante se tienen que abrir un poco para permitir el paso de esta instalación. 24/03/14
Foto 121. Entre la dala de desplante se coloca el PAD para llegar a cada salida eléctrica. 24/03/14
Foto 123. Se puede observar que la mayoría de los castillos ya están anclados. 26/03/14
Foto 124. Se puede observar que la mayoría de los castillos ya están anclados. 26/03/14
La dala de cerramiento se cimbro con tablas de madera de 1”x8”x12. Las cuales
son amarradas con alambre recocido a una distancia aproximadamente de 1 m entre amarres, para evitar que este no se mueva la medida en cuanto al ancho de la dala, se colocan varillas con la medida de la dala y posteriormente se amarran las tablas. Los bajantes pluviales son de 4” de diámetro y los cuales son
confinados con un arnés, en este caso no se han colocado.
Foto 125. Las dalas son coladas con concreto f´c=250 kg/cm2 cemento, grava y arena.. 27/03/14
Después de haberse colado las dalas, se impermeabilizan para evitar que la humedad del terreno penetre las paredes de la casa y posteriormente se convierta en salitre. La impermeabilizada se hace por las tres caras de la dala con un cepillo de ixtle. El impermeabilizantes es marca SELLOTEX (saco de 20 kg) cada saco se mezcla con 8 lts de agua, la cual se revuelve hasta obtener una solución homogénea untable con el cepillo.
Foto 127. La dala ya impermeabilizada toma un color blanco. Esta actividad la realiza un peón. 27/03/14
En esta etapa se continuaron algunas de las actividades de la semana anterior como el colado de la dala de desplante y anclar algunos castillos que hicieron falta. Dentro de las actividades nuevas se hizo el muro de 14 cm de ladrillo rojo recocido y se empezaron a colar los castillos.
10.3 DALAS Y CASTILLOS
Foto 131. Antes de cimbrar los castillos y dalas se les aplica aceite quemado a las tablas para que sea Foto 129. Se ponen los hilos de castillo a
castillo para poder plomear el muro el cual se coloca hasta la altura aproximada de 1.20 m de altura con un grosor de 14 cm. 31/03/14
Foto 135. Cimbrado de castillo. 01/04/14 Foto 134. Depende de la parte donde este
el castillo será diferente cada manera de cimbrarlo respecto al acomodo de las tablas. 01/04/14
Foto 133. Para cimbrar los castillos se amarran a las tablas de ambos lados mediante huecos que se les deja al muro para poder pasar el alambre recocido. 31/03/14
Foto 136. Para confinar la ventana de la cocina se hizo una trabe de 15 x 20 cm.. 01/04/14
Foto 137. Para confinar la ventana de la cocina se hizo una trabe de 15 x 20 cm.. 01/04/14
Foto 138. Para confinar la ventana de la cocina se hizo una trabe de 15 x 20 cm.. 01/04/14
Foto 139.. Mientras se continuaba dando altura los muros, se ranuró el muro para colocar la manguera de la instalación eléctrica .02/04/14
Los castillos van de acuerdo al tipo de armado que se especifica en el plano, en cuanto a la dala de cerramiento está hecha con varillas de 3/8” y estribos de
Foto 141. Siempre las puntas en cada salida del PAD se hace un dobles para evitar que entre cualquier tipo de escombro y se tapen,.
Se prosiguieron algunas actividades de la semana anterior entre las nuevas actividades se hizo el armado de las dalas, cimbrar y colar las mismas, se dio altura al muro hasta el nivel de losa, se empezó a dejar las preparaciones sanitarias y se empezó con el avance de la alberca.
Foto 142. La excavación de la alberca se hizo por medios mecánicos, se utilizó una retroexcavadora. 07/04/14
Foto 143. La excavación de la alberca se afino por medios manuales. 07/04/14
Foto 146. Se muestra la colocación de una plantilla simple. 07/04/14
Foto 145. Se muestra la colocación de una plantilla simple. 07/04/14
Foto 147. Se hizo el muro con una altura de 1.80 m la cual será la profundidad de la alberca.
Foto 150. El armado del muro de contención fue hecho con varilla de 3/8” @ 30 cm AS colado con concreto f´c= 200 kg/cm2proporción cemento, grava y arena
1:6:4. 12/04/14 Foto 149. Se cimbro la alberca para hacer el
muro de contención, con hojas de triplay de 1.24 x 2.40 m con barrotes a cada 0.80 m.
Foto 151. Se comenzó a armar la cadena de cerramiento con varilla 3/8” y estribos de alambrón. 07/04/14.
Foto 153. La cadena de cerramiento es armada por oficiales albañiles con ayuda del peón. 07/04/14
Foto 154. La cadena de cerramiento es armada por oficiales albañiles con ayuda del peón. 07/04/14
Foto 155. De igual forma que los castillos así se cimbran la cadena de cerramiento empleando alambre recocido en ambos lados y amarrando. 08/04/14
Foto 157. La dala es colada por una cuadrilla del oficial albañil y el peón, con concreto f´c= 150 kg/cm2proporción cemento, grava y arena
1:6:5. 09/04/14
Foto 158. El electricista continuó metiendo el PAD por el castillo y por la cadena para ir dejando las prelaciones eléctricas. 08/04/14
Foto 159. Tendido de la tubería de la instalación hidráulica en el jardín
Foto 160. Tendido de la tubería de la instalación hidráulica en el jardín
En esta etapa se empezó a cimbrar el primer nivel para lo cual la mayor parte de los trabajadores se dividieron por áreas y se empezó a cimbrar por espacios.
10.4 LOSA
Foto 161. La cimbra que se empleo es duela de madera de pino de 7/8” x 3 ½” x 8´las madrinas de 4 x 4” es habilitada según el espacio y los puntales. 14/04/14
Foto 162. Tendido de cimbra para colado de losa. 14/04/14
Foto 163. La cimbra se empieza a colocar por áreas, lo primero que se habilita con los puntales perimetrales. 14/04/14
Foto 165. En la unión de cada duela sobre una madrina se coloca un clavo de 2” para ir rigidizando la estructura de la cimbra. 14/04/14
Foto 166. Se cimbra por espacios ya que las madrinas quedan de esta forma. 14/04/14
Foto 170. Colocación de puntales. 14/04/14 Foto 169. Colocación de puntales. 14/04/14
Foto 174. Colocación de duela para la cimbra de la losa. 16/04/14
Foto 173. Colocación de duela para la cimbra de la losa. 16/04/14
Foto 172. Se terminó de colocar los puntales. 15/04/14
Foto 178. Así queda cada espacio después de estar cimbrados y con nivel al ras del muro para ya después de esto comenzar con el armado. 17/04/14
Foto 177. Así queda cada espacio después de estar cimbrados y con nivel al ras del muro para ya después de esto comenzar con el armado. 17/04/14
Foto 175. Vista por encima de la cimbra
Esta semana todos los oficiales albañiles se dedicaron a cimbrar, debido a que solo contamos con tres días hábiles de trabajo solo se alcanzó a cimbrar, y la próxima semana se empezara con el armado de la losa y otras actividades que son necesarias para la ejecución de la obra.
Foto 179. Elaboración de los amarres para castillos. 17/04/14
Se comienza a habilitar el acero iniciando con los estribos que es lo que más se requiere en el armado de la losa. Según la memoria de cálculo el estribo será triangular puesto que existen claros grandes. Para habilitar el acero se encarga a un oficial albañil o a un peón cualquiera de los dos puede realizarlo con ayudar del banco donde se clavan varillas con la distancia necesaria para dar forma al estribo los estribos son del #2 W.
Foto 181. Colocación de la malla pollera para rigidizar el armado de la losa aligerada.
Foto 182. Colocación de la malla pollera para rigidizar el armado de la losa aligerada. 21/04/14
Foto 183. Elaboración de las grabas para las nervaduras de la losa aligerada. 21/04/14
Para habilitar el acero de las nervaduras se miden los tableros y se cuentan las nervaduras que requerirá dicho espacio y se cortan solo esas varillas del No 3 3/8", y así en cada tablero de la casa se hace lo mismo. También se habilitan el acero para cada trabe con la medida necesario y el diámetro indicado para cada una.
Fotos 186. Los castillos que van en el segundo nivel también se empiezan a armar. 21/04/14
Foto 185. Para habilitar el acero de las nervaduras se miden los tableros y se cuentan las nervaduras que requerirá dicho espacio. 21/04/14
Foto 187. Se comienzan a armar las trabes que indica la memoria de cálculo. 21/04/14
Foto 192. Las nervaduras pasan por la trabe y donde empieza y termina se coloca un estribo. 22/04/14
Foto 191. Se continuó armando trabes. 22/04/14
Foto 190. Donde termina la trabe ya que llega a una columna se hacen dobleces en las puntas de las varillas para que se forme un amarre mejor entre la traba columna. 21/04/14
Foto 193. De igual forma se hacen dobleces en la unión de trabe con trabe.
En el perímetro de todo el colado se confina con una dala de 15x30cm est #2 @20cm. Que es ahí donde se hace el amarre con cada nervadura.
Foto 194. Confinamiento de losa con dala de 15 x 30 cm.
Foto 196. Confinamiento de losa con dala de 15 x 30 cm.
Foto 198. Se comienza a formar el reticulado de las nervaduras. 24/04/14
Foto 199. Ya que la mayor parte de nervaduras está formada se comienza a colocar el PAD según el diámetro que requiera cada espacio. 22/04/14
Foto 200. Las nervaduras son con 3 var#3 est #2 @30cm en cada tablero se habilitan las varillas necesarias para cada nervadura. 22/04/14
Foto 202. Es recomendable que en la mayor parte el poliducto siga una nervadura para no tener que cortar los casetones. 24/04/14
Foto 203. Se crea el espacio para cada bote y sus ramaleo de duetos y se cortan los casetones necesarios para llegar al bote. 24/04/14
Foto 204. Se crea el espacio para cada bote y sus ramaleo de duetos y se cortan los casetones necesarios para llegar al bote. 24/04/14
Foto 206. Las salidas de regadera se dejan con la altura necesaria, de agua forma /as de lavabo y la salida de del drenaje del lavabo. 24/04/14
Foto 207. Ya que se coloca el casetón
podemos apreciar las puntas de salidas hidráulicas y sanitarias 25/04/14
Foto 208. Ya que se coloca el casetón podemos apreciar las puntas de salidas hidráulicas y sanitarias 25/04/14
Foto 210. En el área del comedor se hizo una sustracción al plafón, para solucionar estructuralmente se crea una losa de 10cm.. 25/04/14
Foto 211. En los lugares donde las trabes tienen una mayor altura del nivel de la losa se colocan tablas para dar la altura necesaria 25/04/14
Foto 212. Los bajantes se dejan instalados en el lugar donde el plano los indica. 25/04/14
Foto 214. Los castillos que no continuaran en planta alta se doblan las puntas para que la losa tenga mejor rigidez y sea monolítica. 25/04/14
Foto 215. En el parte posterior de la casa después del comedor se creó una terraza con vigas IPR de 8” con soldadura 70-18. 23/04/14
Foto 216. En el parte posterior de la casa después del comedor se creó una terraza con vigas IPR de 8” con soldadura 70-18. 23/04/14
Foto 218. El armado de la losa es de 20x20 con var 3/8"AS, sobre este se colocó el PAD y los botes para la salida spot. 25/04/14
Foto 219. En la cochera también se colocaron las vigas IPR de 8” estas se ahogan en la losa. 25/04/14
Esta semana se hizo todo el armado de la losa, se con todas las preparaciones para las instalaciones sanitarias, hidráulicas y eléctricas. También se anclaron todos los castillos y vigas de acero para las terrazas, ya todo que preparado para la siguiente semana echar el colado.
El colado de la construcción, se hizo por medios mecánicos con la ayuda de trompos y una bomba para subir el concreto con mezcla de concreto: cemento, grava y arena proporción 1 :5:3 resistencia fe= 250 Kg/Cm2, ya que eso se necesitó según la memoria de cálculo. Fueron necesarios 7 trompos cada uno con 7m3, el total de m3 que se colaron fueron 35m3 y sobro 1/2m3. Fue necesario seis trabajadores, unos destinaos a ir desparramado la mezcla, otros para ir vibrando la losa, para aplanar el concreto y para mojar el colado.
Foto 221. Para comenzar el colado se instaló la bomba y el primer trompo en la parte posterior del terreno ya que era el único lugar.
Foto 222. Para comenzar el colado se instaló la bomba y el primer trompo en la parte posterior del terreno ya que era el único lugar.
Foto 225. Se utilizó un vibrador eléctrico para ir vibrando cada nervadura para que el concreto entre en todos los espacios de las nervaduras. 28/04/14
Foto 226. Se utilizó un vibrador eléctrico para ir vibrando cada nervadura para que el concreto entre en todos los espacios de las nervaduras. 28/04/14
Foto 227. Conforme se avanza el colado otros oficiales albañiles comienzan a dar nivel al terminado de la losa con una llana. 28/04/14
Foto 229. Conforme se avanza el colado otros oficiales albañiles comienzan a dar nivel al terminado de la losa con una llana. 28/04/14
Foto 230. El cuarto máquinas y la recamara de huéspedes so/o tienen un por lo cual ahí se hizo un pretil de concreto para hacer una pila y se hidrate el concreto evitando salir grietas. 28/04/14
Foto 232. Después de haber realizado el colado se subió ladrillo al primer nivel para comenzar a dar altura a los muros de la azotea. 29/04/14
Foto 233. La mezcla se hace sobre el colado para agilizar la colocación del ladrillo con una mezcla de mortero, arena proporción 1:6. 29/04/14
Foto 234. Antes de pegar el ladrillo se moja para que la mezcla no absorba la humedad de la mezcla creando así una mejor adherencia. 29/04/14
Foto 235. Para comenzar a pegar el ladrillo se colocan los hilos entre castillos uno en la parte inferior. 29/04/14
Foto 236. Para comenzar a pegar el ladrillo se colocan los hilos entre castillos uno en la parte inferior. 29/04/14
Foto 237. Para comenzar a pegar el ladrillo se colocan los hilos entre castillos uno en la parte inferior a una altura aproximada de 20cm y el otro a una altura de 1.20 para poder nivelar.
Foto 238. Donde pasan instalaciones por muro se pega ladrillo dejando el espacio del tubo de CPVC para después juntearlo con mezcla.29/04/14
Foto 239. Donde pasan instalaciones por muro se pega ladrillo dejando el espacio del tubo de PVC para después juntearlo con mezcla. 29/04/14
Foto 241. La altura que se da cada muro por día es de 1. 20m y al día siguiente se da la altura hasta la dala de cerramiento. 02/05/14
Foto 242. Se continuó dando altura a los muros hasta el nivel de la dala de cerramiento. 1:6. 05/05/14
Foto 243. Se continuó dando altura a los muros hasta el nivel de la dala de cerramiento. 1:6. 05/05/14
Foto 244. Para cimbrar los castillos de dejan huecos en los muros para poder pasar el alambre recocido que amarrara las tablas. 05/05/14
Foto 245. Ya que esta cimbrado el castillo se insertan calzas en el alambre recocido.05/05/14
Foto 246. Los castillos que van donde termina un muro es necesario nivelarlos en este caso se ayuda mediante el plomo.05/05/14
Foto 247. Las tablas con las que ce cimbra se coloca aceite quemado por el lado donde hará contacto con la mezcla y es madera de segunda de 25cmx2. 50m. 05/05/14
Foto 249. Los castillos que llevan un bajante pluvial se les coloca malla electro soldada 6.6.10.10. para evitar futuras grietas.05/05/14
Foto 250. El eléctrico el momento de empezar a colar /os castillos coloca /as mangueras. 06/05/14
Foto 251. El eléctrico el momento de empezar a colar /os castillos coloca /as mangueras que llegaran al plafón. 06/05/14
Durante la estancia profesional se realizaron todo tipo de trabajos de los cuales resaltan algunos aspectos importantes entre ellos vale la pena mencionar los siguientes:
• Elaboración de planos arquitectónicos de algunos proyectos que llegaron a la
constructora, de los cuales se elaboraron como planos permiseros.
• Se gestionó ante las autoridades competentes la obtención de licencias de
construcción, así como constancias de alineamiento y número oficial cabe mencionar que son varios los requisitos que se necesitan para cada uno de los tramites.
• En total se conocieron dos tipos de sistemas de cimentación que fueron: la
zapata corrida de concreto armado y la zapata aislada que ambas son complemento una de la otra, además de conocer la cimentación de mampostería que básicamente cumple con la misma función que la zapata corrida, pero con una capacidad de carga sustancialmente menor.
• Administración de obra, durante la residencia se supervisaron dos obras
residenciales que permitieron conocer en una forma mucho más amplia los sistemas constructivos implementados en la Ciudad de Colima, cabe mencionar que fueron de mucha ayuda las bases teóricas aprendidas durante la carrera. • Un aspecto fundamental de la formación durante estos 6 meses fue el hecho de
cómo se resolvieron las problemáticas pues dichas lecciones no hubieran podido ser aprendidas de otra forma.
El haber realizado la residencia profesional en Chaidez construcciones, sin duda alguna representa una gran lección debido al contacto que se tuvo con el gremio de los constructores, así mismo permitió conocer las diferentes gamas de materiales y sistemas que existen para llevar a cabo una obra, lo que define perfectamente la expresión “existe más de un camino para llegar el mismo destino”, puesto que no hay nada completamente definido, si bien existen
reglamentaciones y lineamientos no interfieren con la creatividad, al contrario abren la puerta aun sin número de posibilidades de creaciones conceptuales y arquitectónicas.
Durante el periodo en el que se llevó a cabo la residencia profesional, se adquirieron muchas experiencias que sin duda permitieron la creación de un criterio constructivo en gran medida más efectivo que al inicio de dicha estadía, debido a que en realidad no se había tenido contacto previo con este ámbito de la arquitectura.
Es fascinante entender como lo plasmado en el papel funciona en la práctica, puesto que los sistemas constructivos funcionan de una manera única dando a lugar a las creaciones plásticas y conceptualizadas de los arquitectos, sin duda alguna queda recalcada la importancia que tiene la cimentación en la construcción debido a que gran número de aspectos.
13. REFERENCIAS BIBLIOGRÁFICAS
Reglamento de Desarrollo Urbano y Seguridad Estructural para el Estado de
Colima.
• Ley de Asentamientos Humanos del Estado de Colima
• Reglamento de Zonificación del Municipio de Colima
• Reglamento de Construcción para el Municipio de Colima
• Reglamento Ambiental para el Desarrollo Sustentable del Municipio de Colima.
• Ley de Asentamientos Humanos del Estado de Colima
• Reglamento de Construcción para el Municipio de Villa de Álvarez
