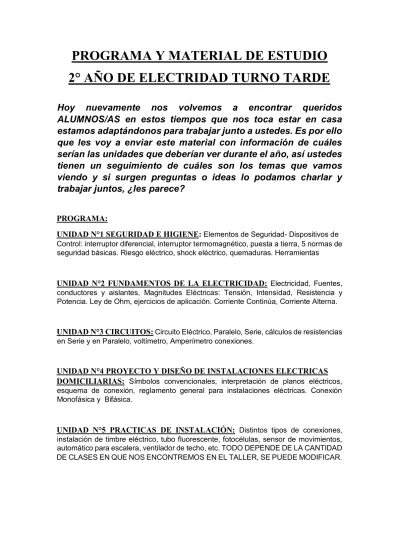

PROGRAMA Y MATERIAL DE ESTUDIO
2° AÑO DE ELECTRIDAD TURNO TARDE
Hoy nuevamente nos volvemos a encontrar queridos
ALUMNOS/AS en estos tiempos que nos toca estar en casa
estamos adaptándonos para trabajar junto a ustedes. Es por ello
que les voy a enviar este material con información de cuáles
serían las unidades que deberían ver durante el año, así ustedes
tienen un seguimiento de cuáles son los temas que vamos
viendo y si surgen preguntas o ideas lo podamos charlar y
trabajar juntos, ¿les parece?
PROGRAMA:
UNIDAD N°1 SEGURIDAD E HIGIENE:
Elementos de Seguridad- Dispositivos de Control: interruptor diferencial, interruptor termomagnético, puesta a tierra, 5 normas de seguridad básicas. Riesgo eléctrico, shock eléctrico, quemaduras. HerramientasUNIDAD N°2 FUNDAMENTOS DE LA ELECTRICIDAD:
Electricidad, Fuentes, conductores y aislantes, Magnitudes Eléctricas: Tensión, Intensidad, Resistencia y Potencia. Ley de Ohm, ejercicios de aplicación. Corriente Continúa, Corriente Alterna.UNIDAD N°3 CIRCUITOS:
Circuito Eléctrico, Paralelo, Serie, cálculos de resistencias en Serie y en Paralelo, voltímetro, Amperímetro conexiones.
UNIDAD N°4 PROYECTO Y DISEÑO DE INSTALACIONES ELECTRICAS
DOMICILIARIAS:
Símbolos convencionales, interpretación de planos eléctricos, esquema de conexión, reglamento general para instalaciones eléctricas. Conexión Monofásica y Bifásica.
UNIDAD N°5 PRACTICAS DE INSTALACIÓN:
Distintos tipos de conexiones, instalación de timbre eléctrico, tubo fluorescente, fotocélulas, sensor de movimientos, automático para escalera, ventilador de techo, etc. TODO DEPENDE DE LA CANTIDAD DE CLASES EN QUE NOS ENCONTREMOS EN EL TALLER, SE PUEDE MODIFICAR.NOTA: Lo agradable de este taller es que podemos explayarnos en cualquier unidad y
todas se encuentran entrelazadas, por lo que no necesariamente se debe seguir el Orden que se propone. Por ello les pido que siempre vuelvan a los temas dados anteriormente para que queden mejor incorporados los conocimientos y que cuando los llevemos a la práctica veamos los inconvenientes que se nos presentan según la teoría. Obviamente siempre pensando que la práctica la vamos a poder hacer en el taller, caso contrario veremos los medios. Por eso quiero pedirles un real compromiso de lectura y comprensión de los temas que les voy proponiendo. Voy a hacer tareas cortas para que puedan aprender a resolver, preguntar y sacarse las dudas, tratemos de mantener un contacto vía e-mail para que se les haga más fácil, juntos vamos a resolver sus dudas.
MATERIAL DE LECTURA
UNIDAD N°2 FUNDAMENTOS DE LA ELECTRICIDAD:
Electricidad, Corriente Continúa, Corriente Alterna. Fuentes, Materiales conductores y aislantes, Magnitudes Eléctricas: Tensión, Intensidad, Resistencia y Potencia. Ley de Ohm, ejercicios de aplicación.
CORRIENTE ELECTRICA:
Una corriente eléctrica es un movimiento ordenado de electrones libres a través de un material conductor en un circuito eléctrico.Dependiendo de cómo sea este movimiento podemos distinguir entre corriente continua (CC) y corriente alterna (CA).
Corriente continua
Cuando el movimiento de electrones se produce en un mismo sentido se llama Corriente Continua (CC). La corriente eléctrica siempre circula en el mismo sentido.
Símbolo corriente continua
Utilizan corriente continua todos los aparatos que funcionan con pilas o baterías. También aquellos aparatos que están conectados la una fuente de alimentación.
Corriente Alterna
Cuando el movimiento de los electrones cambia de sentido cada cierto tiempo se llama Corriente Alterna (CA). Utilizan corriente alterna todos los aparatos que se enchufan directamente a la red.
Símbolo corriente alterna
En los tomacorrientes, los polos positivo y negativo se están invirtiendo constantemente: Como puedes ver, la tensión ya no es siempre igual, sino que pasa de positiva la negativa sucesivamente.
Una de las características de la corriente alterna es la frecuencia, que en nuestro país es de 50 Hercios (Hz); esto quiere decir que en nuestras tomas de corriente, (enchufes) y en los terminales de cualquier aparato encendido, los polos positivos y negativos se invierten sucesivamente 50 veces en un segundo. Los electrones están cambiando de sentido sucesivamente y lo que se transmite por el cable son las vibraciones.
A modo de ejemplo: (ES POR ESTO MISMO QUE EL SHOCK ELECTRICO ES UNA SENSACIÓN FÍSICA Y AL PASO DE LA CORRIENTE POR NUESTRO CUERPO PROVOCA QUE LOS MUSCULOS SE AGOTEN. ES COMO SI ME EXIGIERAN ABRIR Y CERRAR LA MANO 50 VECES POR SEGUNDOS, LOS MISMOS SE CONTRAEN. ¿SE ENTIENDE?)
La corriente eléctrica es la circulación de electrones a través de un material conductor que se mueven siempre del polo (-) al polo (+) de la fuente de suministro. Aunque el sentido convencional de circulación de la corriente eléctrica es a la inversa, del polo (+) al polo (-).
ELECTRICIDAD: La palabra electricidad proviene del vocablo griego “electrón”,
que significa ámbar.La electricidad se puede definir como una forma de energía originada por el movimiento ordenado de los electrones.
INTENSIDAD DE CORRIENTE: La intensidad de corriente se define como la cantidad de electrones que circulan por un conductor en un determinado tiempo, (así como el caudal de un río tiene que ver con los metros cúbicos de agua que este lleva con relación al tiempo).
La unidad de intensidad es el “Amper o amperio”; se le designa la letra “I” para referirse a ella y “A.” para referirse a la unidad que acompaña al valor numérico.
AMPERÍMETRO: El amperímetro es el instrumento de medición que se usa para medir la corriente en el circuito. Mide la pequeña cantidad de corriente en miliamperios o microamperios. El amperímetro se coloca en serie con el circuito de medición de modo que toda la corriente del circuito pasa a través de él.
TENSIÓN O DIFERENCIA DE POTENCIAL: Otro de los parámetros fundamentales de la energía eléctrica es la “TENSIÓN”, ya que es la encargada de que los electrones se desplacen de un punto a otro. Sabemos que ningún elemento en la naturaleza puede cambiar su estado, (ya sea de reposo o de movimiento) sin que haya una fuerza que lo provoque.
Por lo tanto los electrones no se podrían mover sin la acción de esa fuerza. Esta fuerza se llama “TENSIÓN ELÉCTRICA”.
Para poder ampliar este concepto, tenemos que decir que cada punto de un circuito tiene un determinado nivel de energía el cual se denomina “diferencia de potencial o potencial eléctrico”. Y que la corriente fluye o circula desde el punto de mayor potencial eléctrico al de menor potencial.
Por supuesto que la tensión también tiene su unidad de medida, esta se llama Voltios y sus abreviaturas al acompañar a un número es Volt o V.
VOLTÍMETRO: El voltímetro es el dispositivo de medición de voltaje. Está conectado en paralelo con el circuito eléctrico cuyo potencial debe medirse. La polaridad de conexión del voltímetro es la misma que la del amperímetro, es decir, el terminal positivo está conectado a la polaridad positiva del suministro y el potencial negativo está conectado a la polaridad negativa
RESISTENCIA ELECTRICA: Es la propiedad de los materiales que dificulta el paso de la corriente. Lo hace en mayor o menor medida dependiendo del valor que esta tenga, el cual puede variar entre un número cercano a cero o hasta un valor casi infinito. La unidad básica de la resistencia es el OHM. El símbolo literal para la resistencia es la letra “R”. La letra griega omega (“Ω”), se usa como abreviatura de ohm, después de un valor numérico.
Los materiales conductores tienen poca resistencia, pues permiten que la corriente eléctrica circule por ellos, (cobre, plata, oro, cuerpo humano,etc)
Los materiales aislantes presentan una resistencia muy alta, tan alta que no permiten el paso de electrones (pvc, madera,etc)
Todos los receptores (lámparas, motores, etc.) que pongamos en un circuito tienen resistencia y, por lo tanto, a los electrones les resulta más difícil circular cuantos más elementos de esos conectemos.
POTENCIA ELECTRICA: La potencia eléctrica (P) es la energía consumida en la unidad de tiempo. Se mide en vatios y para acompañar a un número se abrevia (W)- Cuanta más potencia tenga un aparato eléctrico:
más energía eléctrica consume en la unidad de tiempo. menos tardará en consumir una cierta cantidad de energía.
LEY DE OHM: Esta ley es una de la más importante en la rama de la electricidad, trata del comportamiento de la intensidad con respecto a la tensión y a la resistencia en un circuito.
Dice que: “La corriente que circula por un circuito será directamente proporcional a la tensión aplicada a sus bornes e inversamente proporcional a la resistencia total del mismo”. Su fórmula principal es la siguiente:
(Los ejercicios de ley de ohm los hacemos en la próxima actividad)
