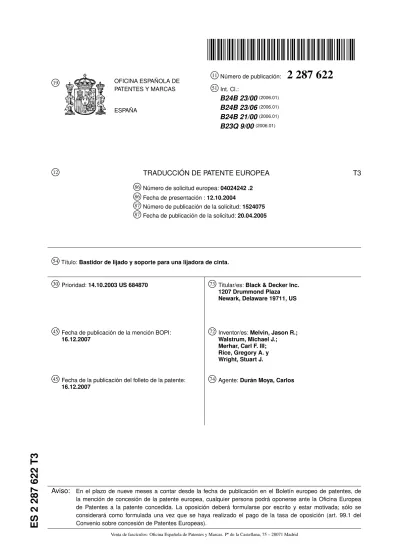

PATENTES Y MARCAS ESPAÑA 51
Int. Cl.: B24B 23/00(2006.01) B24B 23/06(2006.01) B24B 21/00(2006.01) B23Q 9/00(2006.01) 12 TRADUCCIÓN DE PATENTE EUROPEA T386
Número de solicitud europea:04024242 .2 86 Fecha de presentación :12.10.2004 87 Número de publicación de la solicitud:1524075 87 Fecha de publicación de la solicitud:20.04.200554
Título:Bastidor de lijado y soporte para una lijadora de cinta. 30 Prioridad:14.10.2003 US 68487045
Fecha de publicación de la mención BOPI: 16.12.200745
Fecha de la publicación del folleto de la patente: 16.12.200773
Titular/es:Black & Decker Inc. 1207 Drummond Plaza Newark, Delaware 19711, US72
Inventor/es:Melvin, Jason R.; Walstrum, Michael J.; Merhar, Carl F. III; Rice, Gregory A. y Wright, Stuart J.74
Agente:Durán Moya, Carlos622
5 10 15 20 25 30 35 40 45 50 55 60 DESCRIPCIÓN
Bastidor de lijado y soporte para una lijadora de cinta.
La presente invención se refiere, en general, a lija-doras portátiles accionadas eléctricamente. Más parti-cularmente, se refiere a un bastidor de lijadora, según la reivindicación 1, y a un método para convertir di-cho bastidor en un soporte para una lijadora portátil, según la reivindicación 13.
Una lijadora de cinta puede ser utilizada o bien con un bastidor/zapata de lijado, o bien con un sopor-te de inversión.
Generalmente, los bastidores de lijado son bien conocidos. Los bastidores de lijado son utilizados pa-ra ampliar la huella o base de la lijadopa-ra sobre la pie-za a trabajar situada por debajo. Cuando se monta una lijadora de cinta en un bastidor de este tipo, la lija-dora queda estabilizada con respecto al movimiento por encima de la superficie de la pieza a trabajar. Si el usuario aplica niveles de fuerza desiguales o desequi-librados a la empuñadura o empuñaduras de la lijado-ra, el bastidor/zapata impedirá que la lijadora se in-cline y/o se formen estrías en la superficie de la pieza a trabajar. Además, muchos bastidores de lijado con-tienen medios para regular la profundidad de corte de la lijadora montada en el interior del bastidor rígido. Con un mecanismo de este tipo, el usuario puede re-gular la cantidad de madera eliminada por la lijadora cuando pasa por encima de la pieza a trabajar.
Asimismo, los soportes para lijadoras son general-mente bien conocidos. Un soporte denominado “so-porte de inversión” es un accesorio que proporciona un bastidor/base fijo para sostener la lijadora de cinta en una orientación por el lado, o invertida, de manera que la cinta abrasiva está al descubierto para que el usuario pueda acceder a la misma. Soportada de esta manera, la lijadora portátil se convierte en una herra-mienta de banco y el usuario puede pasar una pieza de madera por encima de la cinta móvil, u oprimir y manipular una pieza a trabajar contra la cinta móvil. Algunas veces los soportes de inversión están dota-dos de una mesa o una escuadra de guía para soportar y/o alinear la pieza a trabajar mientras se desliza por encima de la cinta de lijado.
Los soportes de lijado y los bastidores son sumi-nistrados como dos accesorios diferentes. Dichos ac-cesorios se añaden a los bultos y al peso de los equi-pos que el suministrador debe transportar al emplaza-miento de trabajo. En particular, el soporte está pre-visto para una utilización estacionaria y los modelos actuales no son muy portátiles.
Se propone dar a conocer un accesorio de un bas-tidor de lijado que puede ser convertido en un basbas-tidor de inversión mediante la adición de patas, que pueden estar unidas al bastidor, de manera que soporten la li-jadora en una orientación de la serie de orientaciones posibles.
El documento EP 0790105 da a conocer un bas-tidor para sostener una lijadora. El basbas-tidor tiene so-portes regulables, de tal manera que puede regularse la altura y el ángulo de la cinta de lijado sobre una
jado en un soporte para una lijadora portátil, según la reivindicación 13.
Una ventaja de un accesorio adaptable de este ti-po es que el bastidor de la lijadora realiza un doble cometido al servir como punto de montaje para la li-jadora, tanto en el papel de bastidor móvil como en el papel de soporte fijo. Se consiguen ahorros en costes, en peso y en volumen de almacenamiento.
Una ventaja adicional del tema de la invención es que, dado que el bastidor de lijado tiene una regula-ción de la profundidad de corte, dicha capacidad esta-rá también presente en el soporte fijo.
Todavía otra ventaja del tema del bastidor/soporte es la disposición de una estructura articulada, particu-larmente económica y fácil de fabricar para la regula-ción del pivotamiento de la lijadora en el interior del bastidor, y de este modo de la profundidad de corte de la lijadora. Dichas articulaciones comprenden un re-baje abierto en el bastidor, un elemento de soporte de una forma geométrica simple y que define un orificio cilíndrico, y una pieza de retención para sostener el soporte en el rebaje.
A continuación, se describirá una realización de una lijadora, según la presente invención, a modo de ejemplo, haciendo referencia a los dibujos adjuntos, en los cuales:
la figura 1 es una vista, en perspectiva, de una li-jadora de cinta montada en un bastidor, según la pre-sente invención;
la figura 2 es una vista alternativa, en perspectiva, de una lijadora de cinta montada en el bastidor de la figura 1;
la figura 3 es una vista superior, en perspectiva, de una lijadora de cinta montada en el bastidor de la figura 1;
la figura 4 es una vista, en perspectiva, de una li-jadora de cinta montada en el bastidor de la figura 1 convertido en un soporte;
la figura 5 es una vista lateral, en perspectiva, de una lijadora de cinta montada en el soporte de la figu-ra 4;
la figura 6 es una vista, en perspectiva, de una lija-dora de cinta montada en el soporte de la figura 4 en una orientación alternativa;
la figura 7 es una vista alternativa, en perspectiva, de la lijadora de cinta y del soporte de la figura 6;
la figura 8 es una vista, en perspectiva, del bastidor de la lijadora de la figura 1;
la figura 9 es una vista alternativa, en perspectiva, del bastidor de la lijadora de la figura 8;
la figura 10 es una vista en primer plano, en pers-pectiva, del mecanismo de profundidad de corte del bastidor de la lijadora de la figura 9;
la figura 11 es una vista en primer plano, en pers-pectiva, de la figura 10, con algunos elementos del mecanismo de profundidad de corte mostrados en una transparencia virtual;
la figura 12 es un primer plano adicional de una articulación del mecanismo de profundidad de corte de la figura 11;
la figura 13 es la misma vista que la de la figura 12 sin la transparencia virtual.
5 10 15 20 25 30 35 40 45 50 55 60
da superficie superior (25). La primera superficie in-ferior (23) está preferentemente acabada o recubier-ta para desplazarse suavemente sobre la superficie de una pieza a trabajar de madera.
Un conjunto de una varilla delantera (30) y un conjunto de una varilla posterior (32) están conecta-dos a la base (22) de manera pivotante a través de la abertura (24), y próximos a los extremos respectivos de la base. El conjunto de la varilla delantera (30) es-tá compuesto por la varilla delantera (31) y por dos conjuntos (40) de articulaciones, y el conjunto de la varilla posterior (32) comprende la varilla posterior (33) y otros dos conjuntos (40) de articulaciones.
Conectada a la varilla delantera (31), y pivotando en la misma, existe una placa de montaje (34). En el interior de la placa de montaje (34) y montado de ma-nera giratoria, existe el tornillo roscado (36) que gira mediante el pomo (38).
En el bastidor (22) está montado un mecanismo de regulación de la profundidad de corte (60), que está conectado a la varilla delantera (31) para hacer pivotar el conjunto (30) de la varilla delantera. La regulación de la profundidad del mecanismo de corte (60) hace que la varilla delantera (31) pivote hacia arriba y ha-cia adelante, y fuera del plano de la base (22), o haha-cia atrás y hacia abajo en el plano de la base (22).
Haciendo referencia a las figuras 2 a 5, se describi-rá a continuación una estructura particularmente fácil de fabricar, y por consiguiente económica, para los conjuntos (40) de las articulaciones. Cerca de las es-quinas de la abertura (24), están definidos unos reba-jes (41) por medio de la base (22). Para una mayor fa-cilidad de fabricación, los rebajes (41) están abiertos hacia la cara superior (25) de la base (22) del bastidor. Además, cada rebaje (41) es de una forma geométrica relativamente simple. Preferentemente, puede ser un simple rectángulo, o una forma semicilíndrica, o una combinación de ambos.
En el rebaje (41) está situado un soporte (42). El soporte (42) puede ser asimismo de una forma geomé-trica exterior sencilla, seleccionada para adaptarse al rebaje (41). El soporte (42) define un orificio (43). El primer extremo o extremo exterior (48) de la clavija de pivotamiento (44) está montado de manera rotati-va en el orificio (43). El segundo extremo o extremo interior (49) de la clavija de pivotamiento (44) está co-nectado a un primer extremo (50) del brazo pivotante (45). El segundo extremo (51) de cada brazo pivotan-te (45) está conectado a cualquiera de las varillas (31) ó (33).
El elemento de soporte (42) está alojado en el re-baje (41) mediante un retenedor. En la realización pre-ferente mostrada, la placa (46) del retenedor recubre la parte superior del rebaje (41) y está sujeta a la base (22) mediante un tornillo de cabeza embutida (47). En la cara del rebaje (41), hacia la abertura (24), un sa-liente (28) de la base (22) sirve asimismo para retener el elemento de soporte (42).
A continuación, haciendo referencia a las figuras 6 a 8, se muestra la lijadora (10) montada en el bastidor (20) (algunos elementos estructurales de la lijadora han sido suprimidos para mayor claridad y una
me-la varilme-la pivotante posterior (33). En el extremo de-lantero del cuerpo (12) de la lijadora, un orificio (16) (no mostrado, pero que es el mismo orificio utiliza-do para montar la empuñadura auxiliar en su posición opcional delantera) aloja el tornillo roscado (36). El pomo (38) es utilizado para apretar el tornillo (36) y tirar del cuerpo (12) contra la placa de montaje (34).
Haciendo una referencia particular a la figura 9, se describirá a continuación el mecanismo (60) de regu-lación de la profundidad de corte. En el bastidor de la base (22) está montado un conjunto de un yugo (26). El yugo (26) define un orificio (27) (no mostrado). La varilla delantera (31) pasa a través de un casquillo (62). Una varilla roscada (64) que tiene un primer ex-tremo (63), y un segundo exex-tremo (64) está unido al casquillo (62) por el primer extremo (63). La varilla roscada (64) se extiende a través del orificio (27) del yugo (26) y está acoplada de manera que puede ros-carse, mediante un pomo (68) en el segundo extremo (64). Un resorte de desviación (66) está montado de manera coaxial alrededor de la varilla roscada (64), entre el casquillo (62) y el yugo (26). El resorte (66) actúa para empujar el casquillo (62) y de este modo la varilla (31) hacia abajo, a la posición inferior. El usuario puede girar el pomo (68) para tirar del cas-quillo (62) y de este modo de la varilla (31) hasta una posición elevada, venciendo la fuerza del resorte (66). Con la lijadora (10) conectada entre la varilla de-lantera (31) y la varilla posterior (33) (tal como ha sido descrito anteriormente), el movimiento de la va-rilla delantera (31) es transmitido a la vava-rilla posterior (33) y produce un movimiento de pivotamiento idén-tico. De este modo, cuando las varillas (31) y (33) pivotan, la lijadora (10) se desplaza en una trayecto-ria en forma de arco que sube o baja la lijadora en el interior de la abertura (24), manteniendo la superficie abrasiva (18) de la lijadora en un plano paralelo a la base (22) del bastidor y, de este modo, a la pieza a trabajar.
Haciendo referencia a continuación a las figuras 10 a 13, el bastidor de la lijadora puede ser convertido en un soporte de inversión (70) mediante la adición de dos patas (72) y un conjunto de una escuadra de guía (80). Las patas (72) están sujetas a la base (22) mediante los tornillos (74). Las patas (72) pueden es-tar conectadas a la base (22) para conseguir, tanto una orientación vertical como en la figura 10, como una orientación horizontal como en la figura 12, en la que la base (22) es substancialmente perpendicular al sue-lo. De manera alternativa, las patas pueden ser utili-zadas para soportar la base (22) en una orientación substancialmente invertida, en un plano paralelo con respecto al suelo, y en la que la primera superficie, o superficie inferior (23), y la cinta abrasiva quedan cara arriba.
El conjunto de la escuadra de guía (80) puede es-tar sujeto a la base (22) mediante los tornillos (83), en cualquiera de las dos posiciones complementarias a la orientación escogida de la lijadora. El conjunto de la escuadra de guía (80) comprende un elemento fijo (82) y una mesa (84) regulable de manera angu-lar, que pueden quedar sujetas mediante la tuerca (86)
5 10 15 20 25 30 35 40 45 50 55 60
adyacente a la cinta abrasiva y cubre el intersticio en-tre la parte posterior del rodillo/cinta (18) y el cuerpo (12) de la lijadora, con el objeto de impedir que una pieza a trabajar pequeña/delgada pueda ser arrastrada a este intersticio por medio del movimiento de la cin-ta (18). En la oriencin-tación vertical, la mesa (86) está directamente en la trayectoria de la cinta (18) y no se requiere una protección separada.
La regulación, descrita anteriormente, de la pro-fundidad de corte de la lijadora (10) en el bastidor (20) de la lijadora, permite al usuario desplazar la cinta de
lijado (18) acercándola y alejándola de la mesa (84). Esto es particularmente ventajoso dado que el movi-miento de pivotamovi-miento de la mesa (84) puede abrir un intersticio entre la cinta (18) y la mesa, y una pieza a trabajar pequeña/delgada podría ser arrastrada a este intersticio por medio del movimiento de la cinta.
Aunque la invención ha sido descrita en la memo-ria e ilustrada en los dibujos haciendo referencia a una realización preferente, los expertos en la materia com-prenderán que el ámbito de la invención está definido en las reivindicaciones.
5 10 15 20 25 30 35 40 45 50 55 60 REIVINDICACIONES
1. Bastidor de lijadora (20), para soportar una lija-dora portátil a motor (10) con una superficie abrasiva móvil (18), comprendiendo el bastidor:
una base (22) que define una abertura (24), pudiendo estar soportada la lijadora (10) en la abertura, de tal manera que el bas-tidor soporta y estabiliza la lijadora para su desplazamiento sobre una pieza a traba-jar;
caracterizado porque una pata (72) pue-de estar conectada pue-de manera selectiva a la base para soportar la base en una orienta-ción en la cual el plano de la base es subs-tancialmente vertical y la superficie abra-siva está al descubierto para que el usuario pueda acceder a ella.
2. Bastidor de lijadora, según la reivindicación 1, en el que la base tiene una primera superficie (23) y una segunda superficie (25), y la base reposa substan-cialmente en un plano; y en el que la pata puede estar conectada de manera selectiva a la base para soportar la base en una orientación en la cual el plano de la base es un plano substancialmente perpendicular y es un plano paralelo al suelo.
3. Bastidor de lijadora, según la reivindicación 1 ó 2, que comprende además un conjunto de una vari-lla (30) conectado de manera pivotante a la base para soportar la lijadora de forma móvil.
4. Bastidor de lijadora, según la reivindicación 3, que comprende además un mecanismo de regulación de la profundidad de corte (60) conectado a la base y al conjunto de la varilla, para hacer pivotar el conjunto de la varilla.
5. Bastidor de lijadora, según la reivindicación 3 ó 4, en el que el conjunto de la varilla, que puede pivo-tar, incluye:
un rebaje (41) definido por medio de la ba-se;
un soporte (42) situado en el rebaje y que define un orificio (43);
una clavija de pivotamiento (44) que tiene un primer extremo (48) y un segundo ex-tremo (49), estando el primer exex-tremo so-portado de manera pivotante en el orificio; un brazo pivotante (45) que tiene un pri-mer extremo (50) y un segundo extremo (51), estando el primer extremo conectado al segundo extremo de la clavija de pivota-miento; y
una varilla (31) conectada al segundo ex-tremo del brazo de pivotamiento.
6. Bastidor de lijadora, según cualquiera de las
rei-vindicaciones 3 a 5, en el que la varilla puede pivotar fuera del plano de la base.
7. Bastidor de lijadora, según cualquiera de las rei-vindicaciones 3 a 6, que incluye además un resorte para desviar la varilla hacia el plano de la base.
8. Bastidor de lijadora, según cualquiera de las rei-vindicaciones 4 a 7, en el que el mecanismo de la pro-fundidad de corte incluye:
un yugo (26) conectado a la base y que de-fine un orificio;
una varilla roscada (65) que tiene un pri-mer extremo (63) y un segundo extremo (64), y que se extiende a través del orificio del yugo;
un casquillo (62) conectado al conjunto de la varilla y al primer extremo de la varilla roscada; y
un pomo (68) acoplado mediante rosca a la varilla para tirar de la varilla a través del yugo.
9. Bastidor de lijadora, según la reivindicación 8, en el que el mecanismo de la profundidad de corte incluye además un resorte (66) coaxial con la varilla roscada, entre el casquillo y el yugo.
10. Bastidor de lijadora, según cualquiera de las reivindicaciones anteriores, que comprende además un conjunto de una escuadra de guía (80) que puede estar conectado a la base.
11. Bastidor de lijadora, según la reivindicación 10, en el que el conjunto de la escuadra de guía in-cluye una mesa (84) regulable de manera angular con respecto al plano de la base.
12. Bastidor de lijadora, según la reivindicación 10 ó 11, en el que el conjunto de la escuadra de guía incluye una pieza de protección (81) que puede estar situada adyacente a la superficie abrasiva.
13. Método, para convertir un bastidor de lijado-ra (20) en un soporte portátil (10) con una superfi-cie abrasiva móvil (18), comprendiendo el método las etapas de:
disponer un bastidor de lijado (20) con una base que define una abertura (24) para so-portar y estabilizar la lijadora (10), y una pata (72) que puede estar conectada de ma-nera selectiva;
montar la lijadora (10) en el bastidor (20); estando caracterizado el método por la unión de la pata (72) al bastidor (20) de la lijadora, de manera que la superficie abra-siva móvil (18) de la lijadora está al des-cubierto para que un usuario tenga acceso a la misma en una orientación en la cual el plano de la base es substancialmente verti-cal.
