EQUIPOS CORTE PLASMA MANUAL

(1)

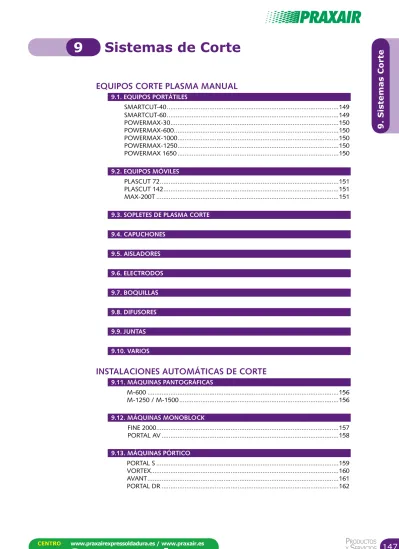

9. Sistemas Corte

Sistemas de Corte

9

EQUIPOS CORTE PLASMA MANUAL

9.1. EQUIPOS PORTáTILES SMARTCUT-40 ...149 SMARTCUT-60 ...149 POWERMAX-30 ...150 POWERMAX-600 ...150 POWERMAX-1000 ...150 POWERMAX-1250 ...150 POWERMAX 1650 ...150 9.2. EQUIPOS MóvILES PLASCUT 72 ...151 PLASCUT 142 ...151 MAX-200T ...151

9.3. SOPLETES DE PLASMA CORTE 9.4. CAPUChONES 9.5. AISLADORES 9.6. ELECTRODOS 9.7. BOQUILLAS 9.8. DIfUSORES 9.9. JUNTAS 9.10. vARIOS

INSTALACIONES AUTOMáTICAS DE CORTE

9.11. MáQUINAS PANTOgRáfICAS M-600 ...156 M-1250 / M-1500 ...156 9.12. MáQUINAS MONOBLOCk FINE 2000 ...157 PORTAL AV ...158 9.13. MáQUINAS PóRTICO PORTAL S ...159 VORTEX ...160 AVANT ...161 PORTAL DR ...162

(2)

P

roductos

9.14. CORTE LáSER

QUANTUM 4020...163

EXTRACCIóN DE hUMOS

9.15. MESA DE ASPIRACIóN DE hUMOS POR TRAMOS

9.16. EQUIPOS CENTRALIzADOS PARA ASPIRACIóN y fILTRACIóN

EQUIPOS DE CORTE POR PLASMA (AUTOMáTICOS)

9.17. POWERMAX 1000 9.18. POWERMAX 1250 9.19. POWERMAX 1650 9.20. MAX-200 D 9.21. hT-2000 9.22. hPR-130. 9.23. hPR-260. 9.24. hT-4400

ACCESORIOS OXIgáS

9.25. SOPLETES C-32v

9.26. ACCESORIOS PARA SOPLETES C-32v

(3)

9. Sistemas Corte

Sistemas de Corte

9

9.1. EQUIPOS PORTáTILES

244884.2 Sistema de corte plasma manual con tecnología B 1.997,00 inverter con aire comprimido.

Portátil, monofásico, con ventilador y controlado por microprocesador con encendido por contacto del arco piloto.

Gracias a su manejabilidad, reducido tamaño y peso y sus magníficas prestaciones de corte, es el equipo ideal para trabajos de corte de metal en espesores medios. Corta rápidamente y sin deformaciones todos los materiales conductores como Acero, Acero Inoxidable, Aceros galvanizados, Aluminio, Cobre, Latón, etc. Equipado de serie con antorcha.

DATOS TÉCNICOS.

Campo de regulación. (A) 15-40 Corriente máx. (A) 40 @ 30 % Espesor de corte máx. (mm.) 12 Capacidad aire comprimido. (l./min.) 100 Presión aire comprimido. (bar) 4 - 5 Clase de aislamento. F

Grado de protección. IP23 Dimensiones (lxwxh). (cm.) 45 x 17 x 30 Peso. (kg.) 10,7

CóDIgO

SMARTCUT 60

SMARTCUT 40 PRECIO A

EQUIPOS CORTE PLASMA MANUAL

244904.2 Sistema de corte plasma manual con tecnología B 3.907,00 inverter con aire comprimido.

Portátil, trifásico, con ventilador y controlado por microprocesador con encendido por contacto del arco piloto.

Con un enfoque claro hacia el trabajo de calderería, gracias a su capacidad de corte de hasta 20 mm. de Acero al Carbono y su portabilidad, presenta unas prestaciones sobresalientes como herramienta de producción.

Corta rápidamente y sin deformaciones todos los materiales conductores como Acero, Acero Inoxidable, Aceros galvanizados, Aluminio, Cobre, Latón, etc. Posibilidad de corte con antorcha.

Equipado de serie con antorcha. DATOS TÉCNICOS.

Campo de regulación. (A) 15-60 Corriente máx. (A) 60 @ 35 % Espesor de corte máx. (mm.) 20 Capacidad aire comprimido. (l./min.) 120 Presión aire comprimido. (bar) 4 - 5 Clase de aislamento. H

Grado de protección. IP23

Dimensiones (lxwxh). (cm.) 47,5 x 17 x 34 Peso. (kg.) 19,4

(4)

P

roductos

CóDIgO

POWERMAX-1650

POWERMAX-30 PRECIO A

244004.5 Equipo con ruedas. Peso 58 kg. C 8.708,00 Regulación continua.

Capacidad de corte: • Máximo 38 mm. • Separación 44 mm.

Larga vida del consumible. Selector para ranurado. (Gouging) Completo, con soplete T-100 de 8 m. Incluye maletín con accesorios.

230/400V. Trifásico.

248995.5 Kit ruedas POWERMAX-1000/1250. C 214,65 248331.6 Kit filtración de aire POWERMAX. C 323,32

POWERMAX-1250

244002.3 Equipo portátil. Peso 44 Kg Regulación continua. C 6.203,00 Capacidad de corte:

• Máximo 29 mm. • Separación 38 mm.

Larga vida del consumible. Selector para ranurado. (Gouging) Completo, con soplete T-80 de 8 m. maletín con accesorios. 230/400V. Trifásico.

CóDIgO POWERMAX-1000 PRECIO A

244003.4 Equipo portátil. Peso 37 Kg Regulación continua. C 5,307,00 Capacidad de corte:

Larga vida del consumible. Selector para ranurado. (Gouging) Completo, con soplete T-60 de 8 m. maletín con accesorios. 230/400V. Trifásico.

269566.3 Equipo portátil. Peso 9 Kg C 2.597,00 Capacidad de corte:

Larga vida del consumible.

Completo, con soplete T-30 de 4,5 m. 230V. Monofásico.

269841.5 Equipo portátil. Peso 15 Kg C 3.671,27 Capacidad de corte:

Completo, con soplete T-45 de 6,0 m. 230V. Monofásico.

244046.5 Equipo portátil. Peso 21 Kg. C 3.481,00 Regulación continua.

Capacidad de corte: • Máximo 16 mm. • Separación 22 mm.

Completo, con soplete PAC-123T de 8 m y maletín con accesorios. 380V Trifásico. (Opcional a 220V).

(5)

9. Sistemas Corte

9.2. EQUIPOS MóvILES

9.3. SOPLETES DE PLASMA CORTE

244052.4 PLASCUT 72. B 3.434,80 Equipo móvil con ruedas.

Corte máximo: 25 mm. Regulación continua.

Conexión 230-400 V Trifásico. Compuesto por:

244053.5 Fuente potencia Plascut 72. 244276.4 Soplete de corte manual A-90E/6 m.

244079.3 PLASCUT 142. B 4.305,70 Equipo móvil con ruedas.

Corte máximo: 45 mm. Regulación continua.

Conexión 230-400 V Trifásico. Compuesto por:

244054.6 Fuente potencia Plascut 142. 244283.4 Soplete de corte manual A-140E/6 m.

244063.1 MAX-200T C 23.225,00 Equipo móvil para corte y ranurado plasma con aire,

Nitrógeno o mezcla de gases, hasta 200 A. 100% F.U., regulables.

Capacidad de corte:

• Máximo 50 mm.; • Separación 70 mm. Larga vida del consumible.

Completo, con soplete PTA-200T de 8 m, ruedas y maletín con accesorios. 220/380V Trifásico.

EQUIPOS MóvILES

269648.1 Soplete Smartcut 6 m. C 380,47 244277.5 Soplete manual A-90/6 m. A 535,62 244276.4 Soplete manual A-90E/6 m. A 402,63 244278.6 Soplete manual A-90E/12 m. A 640,56 244279.0 Soplete manual A-140/6 m. A 650,31 244330.2 Soplete manual A-140/12 m. A 501,72 244283.4 Soplete manual A-140E/6 m. A 499,01 244284.5 Soplete manual A-140E/12 m. A 815,02 244261.3 Soplete manual PAC-105/6 m. B 649,09 244262.4 Soplete manual PAC-110/8 m. B 649,09 244297.4 Soplete manual PAC-121TS/8 m. B 1.008,57 244081.5 Soplete manual PAC-121TS/15 m. B 1.282,16 244075.6 Soplete manual PAC-123T/8 m. B 916,29 244631.2 Soplete manual PAC-125T/8 m. B 916,29 244632.3 Soplete manual PAC-125T/15 m. B 1.016,35 244264.6 Soplete manual PAC-130/8 m. B 1.561,72 244274.2 Soplete manual PAC-130/23 m. B 2.230,34 244073.4 Soplete manual PAC-135T/8 m. B 1.632,48 244677.6 Soplete manual PAC-135T/15 m. B 1.774,02 244074.5 Soplete manual T-60/8 m. C 961,44 244076.0 Soplete manual T-60/15 m. C 1.165,20 244070.1 Soplete manual T-80/8 m. C 1.198,13 244071.2 Soplete manual T-80/15 m. C 1.451,91 244077.1 Soplete manual T-100/8 metros. C 1.371,39 244078.2 Soplete manual T-100/15 metros. C 1.626,38 244265.0 Soplete manual PAC-200T/8 m. C 2.275,49 244066.4 Soplete manual PAC-200E/8 m ranurar. C 2.275,49

(6)

P

roductos CóDIgO PRECIO A

9.5. AISLADORES

268054 3 PHC-60. A 16,49 268059.1 PHC-95. A 19,05 248096.2 PAC-105. A 30,96 248136.0 PAC-121TS/PAC-125 T. A 32,56 244629.0 PAC-121MS. A 27,20 248127.5 Ranurar, PAC-121TS. A 32,56 247217.5 PAC-123T. A 32,56 248274.5 Ranurar, PAC-125 T. A 28,41 248620.1 PAC-130, 40A. A 25,33 248606.1 PAC-130, 100A. A 25,01 248633.0 Ranurar, PAC-130. A 16,76 248937.3 PAC-135 T. A 30,96 248938.4 Ranurar, PAC-135 T. A 50,01 248888.3 Ranurar, PAC-200 E. A 50,01 248882.4 Corte, PAC-200T, 200A, Resto gases. A 61,16 248883.5 Corte, PAC-200T, 200A, H₃₅/N₂. A 61,16 248884.6 Corte, PAC-200T, 100A. A 61,16 248885.0 Corte, PAC-200T, 40A. A 61,16 248313.2 T-60/80/100 40-80A. A 28,84 248326.1 T-100 100A. A 30,69 248318.0 Ranurar T-60/80/100. A 34,23

AISLADORES

9.4. CAPUChONES

269651.4 Smartcut. (Kit 2 uds.) C 68,78 249544.1 A-90. A 34,73 249497.3 A-90 “larga vida”. A 45,00 249545.2 Contacto, A-90. A 36,99 249479.6 A-140. A 35,91 249498.4 A-140 “larga vida”. A 48,08 249505.4 Contacto, A-140. A 36,99 248092.5 PAC-105. A 40,91 248600.2 PAC-110. A 26,27 248604.6 PAC-110T. A 35,91 248125.3 PAC-121TS/PAC-123 T/Pac-125T. A 48,90 248621.2 PAC-130, 40A. A 78,81 248624.5 PAC-130, 100A. A 78,81 248889.4 Ranurar, PAC-200E. A 261,59 248713.3 PAC-200T. A 150,53 248940.6 PAC-135, 80 A. A 60,79 248939.5 PAC-135, 40 A. A 69,83 248310.6 T-60/80. A 63,67 248308.4 T-100. A 72,71 CAPUChONES

(7)

9. Sistemas Corte

9.6. ELECTRODOS

269649.2 Smartcut. (5 uds.) A 26,02* 249489.2 A-90/140. (5 uds.) A 23,98* 268055.4 PHC-60/95 MG. (5 uds.) A 59,63* 248093.6 PAC-105. (5 uds.) A 91,37* 248602.4 PAC-110/PAC 110T. (5 uds.) A 75,41* 248607.2 PAC-121TS/123T/125T. (5 uds.) A 93,22* 248627.1 PAC-130, Aire. (5 uds.) A 89,07* 248146.3 PAC-130, Aire, “tipo HT”. (5 uds.) A 31,40* 248628.2 PAC-130, Nitrógeno. (5 uds.) A 93,83* 248944.3 PAC-135T. (5 uds.) A 96,53* 248498.5 PAC-200T, cortar o ranurar, Aire. (5 uds.) A 48,29* 248719.2 PAC-200T, cortar, mezcla. (5 uds.) A 194,40* 248891.6 PAC-200E, ranurar, mezcla. (5 uds.) A 188,75* 248304.0 T-60/80. 40-80A. A 18,89 248306.2 T-100 100A. A 20,04

(*) Precio por paquete de unidades indicadas.

CóDIgO ELECTRODOS PRECIO A

9.7. BOQUILLAS

269650.3 Smartcut. (5 uds.) A 30,69* 249506.5 A-90/140, 60A. (5 uds.) A 23,44* 249507.6 A 90/140, 80A. (5 uds.) A 23,44* 249485.5 A-140, 120A. (5 uds.) A 23,44* 249508.0 A-140, 140A. (5 uds.) A 23,44* 249452.0 Ranurar, A-140. (5 uds.) A 36,82* 268053.2 PHC-60. (5 uds.) A 54,36* 245324.2 PHC-60, “tipo MG”. (5 uds.) A 19,87* 268057.6 PHC-95, 40A. (5 uds.) A 104,05* 268058.0 PHC-95, 100A. (5 uds.) A 104,05* 248095.1 PAC-105. A 9,88 248601.3 PAC-110. (5 uds.) A 33,87* 248935.1 PAC-110/110T, 25A. (5 uds.) A 33,91* 248141.5 PAC-121TS, 40A. (5 uds.) A 46,74* 248135.6 PAC-121TS, 50A. (5 uds.) A 48,70* 247218.6 PAC-123T. (5 uds.) A 51,60* 248129.0 Ranurar, PAC- 121TS/123T. (5 uds.) A 101,61* 248271.2 PAC-125 T Protegida. (5 uds.) A 35,25* 248275.6 Ranurar PAC-125 T. (5 uds.) A 75,68* 248314.3 T-60/80/100 40A. (5 uds.) A 85,53*

(8)

P

roductos 248320.2 T-60/80/100 60A. (5 uds.) A 67,63* 248322.4 Ranurar T-60. (5 uds.) A 85,53* 248315.4 T-80/100 80A. (5 uds.) A 67,70* 248316.5 Ranurar T-80A. A 23,06 248321.3 T-100 100A. (5 uds.) A 67,70* 248327.2 Ranurar T-100A. A 23,93 248622.3 PAC-130, 40A. (5 uds.) A 40,21* 248625.6 PAC-130, 100A. (5 uds.) A 38,56* 248145.2 PAC-130, “tipo HT”. (5 uds.) A 24,54* 248942.1 PAC-135T, 80A. (5 uds.) A 78,79* 248941.0 PAC-135T, 40A. (5 uds.) A 78,79* 248943.2 Ranurar, PAC-135T. (5 uds.) A 114,36* 248721.4 PAC-200T, 100A, Oxígeno. (5 uds.) A 80,90* 248722.5 PAC-200T, 100A, resto gases. (5 uds.) A 81,12* 248714.4 PAC-200T, 200A, Oxígeno. (5 uds.) A 81,12* 248715.5 PAC-200T, 200A, resto gases. (5 uds.) A 81,12* 248753.1 Ranurar, PAC-200E, Aire. (5 uds.) A 150,82* 248890.5 Ranurar, PAC-200E, mezcla. (5 uds.) A 150,82*

CóDIgO BOQUILLAS PRECIO A

9.8. DIfUSORES

269652.5 Smartcut. (5 uds.) A 142,22 249509.1 A-90/140. A 26,19 248094.0 PAC-105. A 38,15 248603.5 PAC-110. A 31,91 248605.0 PAC-110T. A 31,91 248609.4 PAC-121TS. A 33,97 248273.4 PAC-125 T/123T. A 33,03 248626.0 PAC-130. A 43,01 248945.4 PAC-135T. A 32,91 248726.2 PAC-200T,40A, Aire. A 57,46 248717.0 PAC-200T,200A, corte Aire y ranurar. A 57,46 248716.6 PAC-200T/E,200A, Mezcla. A 57,46 248317.6 T-60/80 40-80A. A 33,97 248324.6 T-100 100A. A 45,16

(9)

9. Sistemas Corte

9.9. JUNTAS

249510.2 A-90/140, Nº 2 (5 uds.) A 7,53* 249491.4 A-90/140, Nº 3 (5 uds.) A 7,53* 248616.4 PAC-110/121TS (5 uds.) A 3,57* 248629.3 PAC-130 (5 uds.) A 4,75* 248728.4 PAC-200T (5 uds.) A 7,12* 248312.1 Tórica T-80/100. C 10,19

CóDIgO JUNTAS PRECIO A

9.10. vARIOS

268198.0 Interruptor PHC. A 25,37 249512.4 Microinterruptor A-90/140. A 16,90 248948.0 Microinterruptor seguridad PAC-135T. A 48,29 248635.2 Interruptor PAC. A 44,79 248107.6 Interruptor T-80/100. A 49,73 248108.0 Sensor de encendido T-80/100. A 69,03 248895.3 Gatillo seguridad PAC-121TS/PAC-110T/ T-60/80/100. A 22,95 248947.6 Gatillo seguridad PAC-135T. (Kit completo) A 101,32 248807.6 Muelle Resorte gatillo PAC y T-60/80/100. (5 uds.) A 12,67* 249513.5 Resorte interruptor A-90/140. (5 uds.) A 9,89* 249514.6 Gatillo A-90/140. (5 uds.) A 18,47* 248319.1 Deflector T-80. C 18,35 248915.2 Cable Interface 25. C 168,11 249580.2 Carro A-90/140. A 41,15 249571.0 Compás A-90/140. A 99,90 248290.0 Maletín con accesorios corte recto y circular para B 462,88

PAC-105/110/121/123/125/ T-60/T-80/100.

248291.1 Maletín con accesorios corte recto y circular para B 462,88 PAC-135,/130/160.

(10)

P

roductos

9.11. MáQUINAS PANTOgRáfICAS

INSTALACIONES AUTOMáTICAS DE CORTE

Pantógrafo horizontal con movimiento motorizado en coordenadas X e Y y con lector óptico.

Características: • Arrastre por piñón y cremallera. • Area de lectura: 600 x 600 mm2 • Area de corte: 600 x 600 mm2 • Velocidad máxima de desplazamiento: 3.000 mm./min. Incluye: • Lector óptico. • Mesa de copia. • 1 estación portasoplete manual (opcional 2ª estación). • 1 soplete de Oxicorte C-32V. M-600 Ancho de lectura (mm.) 1.250 1.500 Ancho máximo de corte (mm.) 1.250 1.500 Mesa de trazado (mm2₎ _{1.250 x 1.500} _{1.550 x 1.500}

Datos Técnicos M-1250 M-1500

M-1250/M-1500

Pantógrafo horizontal con movimiento motorizado en coordenadas X

e y con lector óptico y consola de mando, incluyendo:

Potenciómetro regulador de velocidad. Selector de dirección (4 direcciones). Interruptores de apertura y cierre de gases. Características: • Movimiento longitudinal por piñón-cremallera. • Movimiento transversal sobre guía mecanizada. • Velocidad máxima de desplazamiento: 2.000 mm./min. Configuración básica: • Lector óptico. • Mesa de trazado. • 1 estación porta-soplete manual. • 1 soplete de Oxicorte Praxair C-32V Opcionales: • Estaciones portasopletes manuales o motorizadas adicionales. • Ampliación de rodadura en tramos de 2.500 mm. • Control numérico Praxair C-250/2.

(11)

9. Sistemas Corte

Máquina para corte de chapa fina por plasma de

diseño compacto.

El pórtico transversal se desplaza sobre la mesa de corte. Tolva de acompañamiento de pórtico para extracción de humos de corte. Configuración: • Corte útil : 3,0 x 1,5 m. • Velocidad desplazamiento en vacío: 22 m./min. • Doble motorización longitudinal con sincronismo digital. • Carro transversal sobre doble guía lineal. • CNC Praxair ME-1350 en entorno Windows XP, con pantalla táctil.

• Estación neumática C-100 HD. • Tolva extracción. • Manguera de extracción de humos. • Equipo plasma Powermax-1000 completo con soplete recto. • Software Praxair NestEasy para conversión de ficheros y nesting automático de piezas a cortar.

fINE 2000

(12)

P

roductos

Ancho útil de corte (con 1 estación) (mm.) 1.500 2.000 2.500 Ancho total de máquina (mm.) 3.600 4.100 4.600 Longitud útil de corte (mm.) 3.000 6.000 6.000 Longitud total de máquina (mm.) 3.805 6.805 6.805 Número máximo de estaciones 2 2 2 Velocidad en vacío (estándar) (m/min. ) 0-30 0-30 0-30 Tipo de corte. Plasma

Datos Técnicos P-2000 Av P-2500Av P-3000 Av

Máquina de corte para plasma de diseño compacto.

El pórtico transversal se desplaza sobre la mesa de corte y apoyo de chapas.

Estructura compacta altamente resistente, para soportar cargas de chapas de gran espesor.

Doble motorización longitudinal.

Movimientos de traslación, motorizado en ambos ejes X/Y, por cremallera y piñón rectificados.

Posibilidad de instalar hasta dos estaciones plasma. Sistema anti-colisión de estaciones.

Límite de recorrido en ejes X e Y.

Mesa de aspiración de humos compartimentada para garantizar la máxima eficacia de la aspiración.

Configuración básica: • CNC Praxair ME-1350 en entorno Windows XP, con pantalla táctil. • Estación portasoplete neumática C-100HD para corte de chapa fina. • Cadena articulada portacables. • Conexionado para un equipo plasma. Opcionales: • Control numérico Praxair C-1000/3. • Estación Tracer AV con control de altura por arco. PORTAL Av

(13)

9. Sistemas Corte

PORTAL S

Máquina de corte de construcción en pórtico.

Movimientos de traslación, motorizado en ambos ejes X/Y, por cremallera y piñón.

Desplazamiento de carro sobre guía transversal. Para aplicaciones de corte oxigás.

Posibilidad de seleccionar corte en paralelo o en espejo cuando se corta con más de una estación (Corte simultáneo de las estaciones).

Configuración básica: • Control numérico Praxair C-250/2. • 1 Estación portasoplete C-10. • Cuadro de control de gases CG-3R. • Sistema porta-mangueras y cables paralelo a máquina. Opcionales: • Ampliación de rodadura sobre patas o viga. • Control de altura oxigás AR-50. • Instalación de equipo plasma de pequeña capacidad de corte. PORTAL S

9.13. MáQUINAS PóRTICO

Ancho útil de corte (con 1 estación) (mm.) 1.500 2.000 2.500 3.000 Ancho total de máquina (mm.) 2.745 3.245 3.725 4.225 Número máximo de estaciones. 2 2 4 4 Velocidad en vacío (estándar) (m/min.) 0-10 0-10 0-8 0-8 Tipo de corte Oxigás

(14)

P

roductos

Máquina de corte plasma para aplicaciones de máxima exigencia. Diseño enfocado al corte y marcado de alta definición.

Construcción de puente extremadamente ligero.

Estructura de bajo perfil, para permitir altas dinámicas de movimiento. Railes mecanizados de alta precisión, anclados directamente a solera mediante sistema reajustable.

Desplazamiento longitudinal sobre piñón – cremallera rectificados. Desplazamiento transversal sobre doble guía mecanizada.

Motores brushless de CA y servos de alta potencia para proporcionar excelentes velocidades y aceleraciones del sistema.

Reductoras de alta precisión con sistema de reajuste mecánico.

Configuración básica:

• CNC Praxair ME-1350 en entorno Windows XP, con pantalla táctil. • Estación portasoplete Tracer.

• Sistema de control de altura de alta resolución, con posicionamiento inicial de soplete por contacto sobre chapa a cortar.

• Sistema porta-mangueras y cables paralelo a máquina. • Rodadura.

Consultar opciones.

vORTEX

Ancho útil de corte (con 1 estación) (mm.) 2.500 3.000 3.500 Ancho total de máquina (mm.) 3.620 4.120 4.620 Número máximo de estaciones. 2 2 2 Velocidad en vacío (estándar) (m/min.) 0-30(*) 0-30(*) 0-30(*) Tipo de corte. Plasma

(*) Personalizable según requerimientos.

(15)

9. Sistemas Corte

Máquina de corte de construcción en pórtico, de diseño enfocado al corte oxigás o corte plasma/oxigás combinado.

Construcción en pórtico elevado. Evita tener que instalar cualquier tipo de suplemento bajo la rodadura.

Doble motorización longitudinal.

Desplazamiento de carro sobre doble guía transversal. Sistema anti-colisión de estaciones.

Límite de recorrido en ejes X e Y.

Configuración básica: • CNC Praxair ME-1350 en entorno Windows XP, con pantalla táctil. • 1 Estación portasoplete Tracer 200. • Cuadro de control de gases CG-3R. • Sistema porta-mangueras y cables paralelo a máquina. • Rodadura. Consultar Opcionales. AvANT Ancho útil de corte (con 1 estación) (mm.) 2.500 3.000 3.500 Ancho total de máquina (mm.) 3.980 4.480 4.980 Número máximo de estaciones 4 4 4 Velocidad en vacío (estándar) (m/min.) 0-30 0-30 0-30 Tipo de corte Plasma/Oxigás

(*) Personalizable según requerimientos.

(16)

P

roductos

Máquina de corte de construcción en pórtico especialmente reforzada. Doble motorización longitudinal.

Desplazamiento de carro sobre doble guía transversal.

Para aplicaciones plasma y oxigás donde se requiera gran número de estaciones o mayores anchos útiles de corte.

Sistema anti-colisión de estaciones. Límite de recorrido en ejes X e Y.

Posibilidad de añadir dos estaciones de corte sin pérdida de ancho útil, al poder aparcar éstas en espacio muerto de la máquina. Configuración básica: • Control numérico Praxair Voyager. • Sistema porta-mangueras y cables paralelos a máquina. • Rodadura sobre solera • Pantalla de protección térmica. Consultar opciones. PORTAL DR Ancho útil de corte (con 1 estación) (mm.) 3.500 4.500 5.500 6.400 7.400 Ancho total de máquina (mm.) 5.064 6.064 7.064 7.964 8.964 Número máximo de estaciones. 6 6 6 8 8 Velocidad en vacío (estándar) (m/min.) 0-25 0-25 0-25 0-25 0-25 Tipo de corte Plasma/Oxigás

(17)

9. Sistemas Corte

Máquina de corte láser basada en el principio “flying optics” (el cabezal de corte se mueve sobre todo el área de la chapa a cortar).

Diseño del pórtico de corte tipo gantry de estructura extremadamente ligera y robusta acorde a las elevadas dinámicas con las que trabajará. Ancho de corte útil: 2.000 mm

Longitud de corte úti: 4.000 mm

Equipo de corte láser Rofin DC con potencias de 2.000, 2.500 ó 3.000 w. (a definir por parte de Cliente).

CNC Praxair Phase 30 basado en PC sobre Windows XP. Motores lineales (2 longitudinales + 1 transversal).

Velocidad máxima desplazamiento sistema móvil superior a 250 m./min. Aceleración máxima sistema móvil superior a 2 g.

Cabezal de corte con cambio rápido de lente 5” y 7,5”.

Mesa de aspiración y extracción de humos con compartimentación a 0,5 m. y bandejas de extracción inferior.

Carenado de máquina exterior de protección con cristales inactínicos para la inspección de la máquina durante el proceso de corte. Sistema de intercambio rápido de chapas.

Opcionales:

Enfriador para circuito cerrado de refrigeración para grupo láser y periféricos.

Filtro de humos.

QUANTUM 4020

9.14. CORTE LáSER

(18)

P

roductos

9.15. MESA DE ASPIRACIóN DE hUMOS POR TRAMOS

EXTRACCIóN DE hUMOS

Mesa de aspiración por tramos, para plasma y oxicorte.

Construcción robusta con estructura de acero pintada con multicapa, dotada de tapa con pletinas verticales para el soporte de las chapas a cortar.

El interior de la mesa está dividido en tramos conectados al canal central para mayor eficacia en la aspiración.

Cada tramo dispone de cilindro neumático que abre y cierra cada espacio, asegurando que la aspiración se efectúa solamente en el área en el que está el soplete con lo que se consigue la mejor aspiración.

Datos técnicos: • Longitud máxima: Personalizable. • Anchura máxima: Personalizable. • Altura : 700 mm. • Conexión de salida: 355 mm. • Aire comprimido 5-6 bares (aire seco y limpio) • Grado de aspiración, aprox. : 95%.

MESA DE ASPIRACIóN DE hUMOS POR TRAMOS

9.16. EQUIPOS CENTRALIzADOS PARA ASPIRACIóN y fILTRACIóN

Equipos centralizados para aspiración y filtración con C Consultar sistema de limpieza autolimpiable para tratamiento de

humos de corte oxigás, plasma o láser, para ser conectados a mesas de aspiración por tramos. Modelos desde 1.000 m3_{/h. hasta 20.000 m}3_/h.

(19)

9. Sistemas Corte

9.17. POWERMAX 1000

EQUIPOS DE CORTE POR PLASMA (AUTOMáTICOS)

239083.5 POWERMAX 1000 6.536,00 Gases de corte : Aire o Nitrógeno.

Intensidad máxima : 60 A. (Variación de 25 a 60 A) Espesor de corte : 0,5 -10 mm. Máximo espesor al 100% : 10 mm. Máximo espesor al 50% : 12 mm. Espesor de perforación : 8 mm. Alimentación : 380 V. / 3F. / 50 Hz. Factor de utilización : 60 A al 50%.

Materiales : Chapa galvanizada, Acero, Acero Inox., Aluminio. Tecnología de consumibles de larga duración.

Arco piloto con baja interferencia por la alta frecuencia. Control de arranque-parada desde CNC.

Incluye:

• Soplete recto PAC 60M.

• Paquete de mangueras de 15 m de longitud. (otras longitudes consultar).

• Caja de consumibles. • Pinza de masa.

CóDIgO POWERMAX 1000 PRECIO A

9.18. POWERMAX 1250

239084.6 POWERMAX 1250 7.798,00 Gases de corte : Aire o Nitrógeno.

Intensidad máxima : 80 A (Variación de 30 a 80 A) Espesor de corte : 0,5 -12 mm. Máximo espesor al 100% : 10 mm. Máximo espesor al 50% : 16 mm. Espesor de perforación : 10 mm. Alimentación : 380 V. / 3F. / 50 Hz. Factor de utilización : 80 A al 60%.

Materiales : Chapa galvanizada, Acero, Acero Inox., Aluminio. Tecnología de consumibles de larga duración.

Incluye:

• Soplete recto PAC 80M.

(20)

P

roductos

9.19. POWERMAX 1650

239594.5 Gases de corte: Aire o Nitrógeno. 10.298,00 Intensidad máxima: 100 A (Variación de 30 a 80 A)

Espesor de corte: 0,5 -19 mm. Máximo espesor al 100%: 12 mm. Máximo espesor al 50%: 19 mm. Espesor de perforación: 12 mm. Alimentación: 380 V / 3F. / 50 Hz. Factor de utilización: 100 A al 50%.

Materiales: Chapa galvanizada, Acero, Acero inox., Aluminio.

Tecnología de consumibles de larga duración.

Incluye: • Soplete recto PAC 100M. • Paquete de mangueras de 15 m de longitud (otras longitudes consultar). • Caja de consumibles. • Pinza de masa.

(21)

9. Sistemas Corte

9.20. MAX-200 D

239071.0 Equipo de corte con sistema de gas dual. 25.396,00 Mejora la calidad del acabado.

Gases de corte : Aire, Nitrógeno, Ar-H₂. Intensidad máxima : 1200 A.

Espesor de corte : 4 - 45 mm. Espesor máximo al 100% : 16 mm. Espesor de perforación : 25 m.

Alimentación : 380 V / 3 F. / 50 Hz. Long. Mangueras y cables : 15 m.

Factor de potencia : 200 A al 100%. Materiales : Acero, Inox. Aluminio, galvanizado,etc. Control de arranque-parada desde CNC. Incluye:

• Soplete recto PAC 100D.

(22)

P

roductos

9.21. hT-2000

239082.4 Equipo de corte con sistema de gas dual. Consultar Tecnología de consumibles de larga duración.

Gases de corte : Aire, N₂, O₂. (Opcional A_r+H₂) Intensidad máxima : 200 A. (Variación de 40 a 200 A) Espesor de corte : 2 - 40 mm. Espesor máximo al 100% : 25 mm. Espesor de perforación : 25 mm. Alimentación : 380 V / 3 F. / 50 Hz. Factor de potencia : 200 A al 100%.

Materiales : Chapa galvanizada, Acero, Acero Inox., Aluminio. Tecnología de larga duración de consumibles. Consola de alta frecuencia remota.

Refrigeración: Interna, por agua recirculante. Componentes del sistema:

• Fuente de energía. • Consola de alta frecuencia remota. • Consola de gases. • Conjunto soplete / mangueras HT-2000. • Cables y mangueras. • Kit de consumibles. CóDIgO hT-2000 PRECIO A

(23)

9. Sistemas Corte

9.22. hPR-130

239092.0 Proceso de corte plasma Alta Definición patentado. Consultar Gases de corte (dependiendo del

material de corte y amperaje): Aire, O₂, H₃₅, N₂, F₅. Gases de protección (dependiendo

del material de corte y amperaje): Aire, N₂, O₂. Factor de potencia : 130 A. al 100%. Intensidad máxima : 130 A.(Variación en 30, 45, 80 y 130 A) Espesor de corte : 0,5 -38 mm. Espesor de perforación : 25 mm.

Alimentación : 380 V / 3F / 50 Hz. Materiales : Acero al carbono, Acero inoxidable, Chapa galvanizada, Aluminio, Cobre. Refrigeración : Interna, por agua recirculante.

Tecnología patentada Longlife, para garantizar larga duración de consumibles con la mejor calidad de corte. Componentes del sistema:

• Fuente de energía. • Consola de alta frecuencia remota. • Consola de gases. • Conjunto soplete / mangueras de alta definición. • Cables y mangueras. • Kit de consumibles. CóDIgO hPR-130 PRECIO A

(24)

P

roductos

9.23. hPR-260

239094.2 Proceso de corte plasma Alta Definición patentado. Consultar Gases de corte (dependiendo del

material de corte y amperaje): Aire, O₂, H₃₅, N₂, F₅. Gases de protección (dependiendo

del material de corte y amperaje): Aire, N₂, O₂. Factor de potencia : 260 A. al 100%.

Intensidad máxima : 260 A.(Variación en 30, 45, 80, 130, 200 y 260A.). Espesor de corte : 0,5 - 50 mm.

Espesor de perforación : 32 mm.

Alimentación : 380 V / 3F / 50 Hz. Materiales : Acero al carbono, Acero inoxidable, Chapa galvanizada, Aluminio, Cobre. Refrigeración : Interna , por agua recirculante.

Tecnología patentada Longlife, para garantizar larga duración de consumibles con la mejor calidad de corte. Componentes del sistema:

• Fuente de energía. • Consola de alta frecuencia remota. • Consola de gases. • Conjunto soplete / mangueras de alta definición. • Cables y mangueras. • Kit de consumibles. CóDIgO hPR-260 PRECIO A

(25)

9. Sistemas Corte

9.24. hT-4400

239086.1 Sistema de corte plasma de alta producción. Consultar Gas de corte : O₂, N₂.

Intensidad máxima : 400 A. Espesor de corte en

producción normal : 3 – 32 mm. Espesor de corte límite : 50 mm. Espesor de perforación : 1- 32 mm.

Alimentación : 380/415 V / 3 F/ 50 Hz. Long. mangueras y cables : 30 m.

Factor de potencia : 400 A al 100%. Materiales : Acero al carbono, Acero inoxidable, Aluminio.

Componentes del sistema:

• Fuente de energía. • Consola de alta frecuencia. • Consola automática de gases.

• Conjunto soplete / mangueras de 15 m. (otras longitudes consultar).

• Kit de consumibles.

(26)

P

roductos

9.26. ACCESORIOS PARA SOPLETES C-32v

238033.5 Cabeza compás doble corte. B 225,77 Con este accesorio conectado al C-32 V, se obtienen cortes de

bandas en una sola operación, de anchos comprendidos entre 30 y 350 mm.

238034.6 Cabeza de corte en bisel. B 362,44 Esta unidad permite la ejecución de chaflanes o preparación de

bordes en el ángulo deseado.

238089.5 Ignición automática. B 1.010,76 Este accesorio permite realizar el encendido del soplete desde el

pupitre de mando. (Es necesario el Kit de ignición en máquina).

238257.5 Aire/agua por soplete. B 395,61 Este accesorio proyecta una campana de agua pulverizada para

eliminar los humos resultantes del proceso de corte y a su vez refrigera la chapa a cortar, con buenos resultados para chapa fina.

CóDIgO ACCESORIOS PARA SOPLETES C-32v PRECIO A

9.27. BOQUILLAS DE CORTE ALTA vELOCIDAD S-23P

OXÍGENO-PROPANO (boquilla interior + boquilla exterior)

238600.5 P-4, para espesor chapa 0-4 mm. A 16,02 238614.5 P-6, para espesor chapa 4-6 mm. A 16,02 238602.0 P-9, para espesor chapa 6-9 mm. A 16,02 238603.1 P-12, para espesor chapa 9-12 mm. A 16,02 238604.2 P-20, para espesor chapa 12-20 mm. A 16,02 238605.3 P-35, para espesor chapa 20-35 mm. A 16,02 238606.4 P-60, para espesor chapa 35-60 mm. A 16,02 238607.5 P-75, para espesor chapa 60-75 mm. A 16,02 238608.6 P-125, para espesor chapa 75-125 mm. A 16,02 238609.0 P-150, para espesor chapa 125-150 mm. A 16,02 238610.1 P-175, para espesor chapa 150-175 mm. A 16,02 238611.2 P-200, para espesor chapa 175-200 mm. A 16,02 238612.3 P-225, para espesor chapa 200-225 mm. A 16,02 238613.4 P-250, para espesor chapa 225-250 mm.CORTE S- A 16,02

OXÍGENO-ACETILENO (boquilla interior + boquilla exterior)

230315.1 S-21 A-10 para cortar entre 0 - 10 mm. A 12,11 230316.2 S-21 A-15 para cortar entre 10 - 15 mm. A 12,11 230317.3 S-21 A-25 para cortar entre 15 - 25 mm. A 12,11 230318.4 S-21 A-50 para cortar entre 25 - 50 mm. A 12,11 230319.5 S-21 A-100 para cortar entre 50 - 100 mm. A 12,11 230320.6 S-21 A-175 para cortar entre 100 - 175 mm. A 12,11 230321.0 S-21 A-250 para cortar entre 175 - 250 mm. A 12,11 230322.1 S-21 A-300 para cortar entre 200 - 300 mm. A 12,11

CóDIgO BOQUILLAS DE CORTE ALTA vELOCIDAD S-23P PRECIO A

9.25. SOPLETES C-32v

238025.4 C-32V 180 PP. (Propano) 566,11 238026.5 C-32V 180 AD. (Acetileno) 566,11 238027.6 C-32V 255 PP. (Propano) 719,30 238028.0 C-32V 255 AD. (Acetileno) 719,30

CóDIgO SOPLETES C-32v PRECIO A
