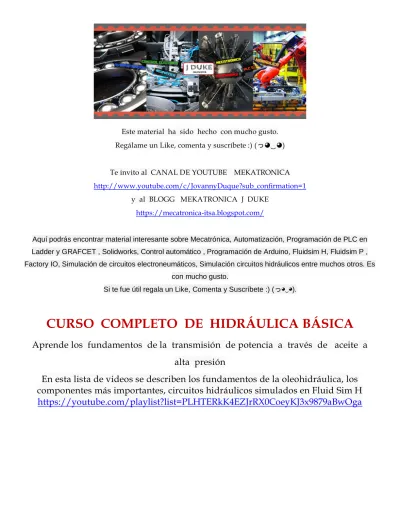

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
VÁLVULA DE ESTRANGULACIÓN REGULABLE
Enlace a video https://youtu.be/jAp_TwE074A
Función
También se conoce por el nombre de regulador de velocidad. Estrangula el caudal de aire o aceite en en ambos sentidos.
La válvula de estrangulación regulable debe producir una resistencia hidráulica ajustable.
Construcción
La válvula de estrangulación regulable consta de los si guientes componentes importantes para su funcionamiento: (1) Cuerpo, (2) tornillo de regulación y (3) Juntas.
Funcionamiento
Girando el tornillo de estrangulación, se aumenta o reduce la sección anular de paso por el punto de estrangulación (a). Como consecuencia, puede variarse el caudal del líquido a presión en ambos sentidos.
Esta válvula no puede garantizar un caudal constante.
Aplicación
Las válvulas de estrangulación se emplean cuando es necesario regular un caudal más o menos constante en ambas direcciones.
No es posible mantener el caudal a un valor exacto, porque en las válvulas de estrangulación el caudal depende del ajuste de la caída de presión y de la viscosidad del líquido. Por esta razón, se utilizan en instalaciones hidráulicas para ajustar el caudal sin escalones, por ejemplo, para plataformas elevadoras y dispositivos de fijación, cuando no es necesario mantener muy exacto el caudal .
Actividad: Observar el video de FESTO Hydraulics “ESTRANGULACIÓN Y V DE CAUDAL CONSTANTE”
http://www.youtube.com/watch?v=UkqM61ZcvWE
Actividad: Establecer el sistema hidráulico según el esquema siguiente, a fin de comprobar el efecto de una resistencia variable. Discuta como cambia la diferencia de presión al aumentar la resistencia.
