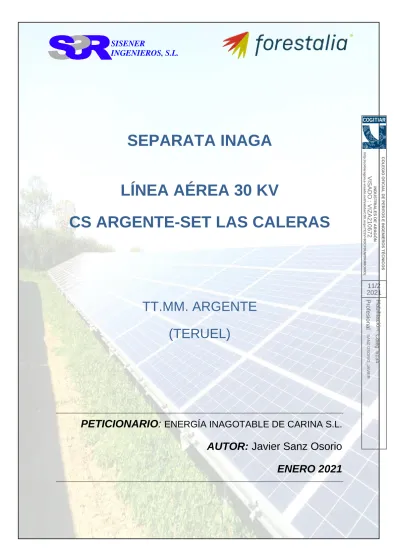

SEPARATA INAGA LÍNEA AÉREA 30 KV CS ARGENTE-SET LAS CALERAS

(1)

SEPARATA INAGA

LÍNEA AÉREA 30 KV

CS ARGENTE-SET LAS CALERAS

TT.MM. ARGENTE (TERUEL)

PETICIONARIO: ENERGÍA INAGOTABLE DE CARINA S.L.

AUTOR: Javier Sanz Osorio ENERO 2021

COLEGIO OFICIAL DE PERITOS E INGENIEROS TÉCNICOS

INDUSTRIALES DE ARAGÓNVISADO : VIZA210672http://coitiaragon.e-visado.net/ValidarCSV.aspx?CSV=9OCFDUWDKM8OIVCE HabilitaciónProfesional Coleg. 6134SANZ OSORIO, JAVIER

11/2 2021

(2)

2

ÍNDICE

1. MEMORIA ... 3

1.1.ANTECEDENTES ... 4

1.2.OBJETO ... 4

1.3. EMPLAZAMIENTO ... 4

1.4.TITULARDELAINSTALACIÓN ... 4

1.5.DESCRIPCIÓN DELTRAZADODELALÍNEA ... 5

1.6.COORDENADASDELOSAPOYOSDELALÍNEA ... 6

1.7.MINISTERIO,ORGANISMOOCORPORACIÓNAFECTADA ... 6

1.8.AFECCIÓN ... 7

1.8.1.DISTANCIAVERTICALDELCRUZAMIENTO ... 7

1.9.CARACTERÍSTICASDELALÍNEA ... 8

1.9.1.CARACTERÍSTICASGENERALESDELALÍNEAAÉREA... 8

1.9.2.CARACTERÍSTICASDELOSMATERIALESDELTRAMOAÉREO ... 9

1.10.CENTRODESECCIONAMIENTO ... 14

1.10.1.CABINAS DE 30 KV ... 14

1.10.2. APARELLAJE 30 KV INTEMPERIE ... 17

1.10.3. CONDUCTORES ... 17

1.10.4.SISTEMASAUXILIARES... 18

1.10.5.REDDETIERRAS ... 19

1.10.6.OBRACIVIL ... 20

1.11.CONCLUSIONES ... 21

2. PLANOS ... 22

11/2 2021

(3)

3

1. MEMORIA

11/2 2021

(4)

4

1.1. ANTECEDENTES

Con fecha 4 de diciembre fue admitido a trámite con el número de expediente TE- AT0172/20 el proyecto de Línea aérea a 30 kV CS Argente-SET Las Caleras visado el 24 de noviembre de 2020 con el número VIZA206907. Para la correcta interpretación del proyecto se hace necesaria ampliar la información y datos del proyecto, así mismo y dada la singularidad de la configuración de la línea se han actualizado algunos criterios de diseño que introducen cambios, lo que requiere se redacte el presente modificado al proyecto inicial.

1.2. OBJETO

La presente separata tiene por objeto obtener de la INAGA las preceptivas autorizaciones para el cruce de la LAT 30 kV BARRACHINA I/ESCALAR II-LAS CALERAS.

1.3. EMPLAZAMIENTO

Tal como se muestra en el plano de situación la instalación está ubicada en la Provincia de Teruel, Municipio de Argente.

1.4. TITULAR DE LA INSTALACIÓN

La propiedad del proyecto corresponde a los siguientes titulares:

Sociedad: ENERGIA INAGOTABLE DE CARINA S.L.

CIF: B-88371489

Domicilio social: C/ Ortega y Gasset nº 20, 2º 28006 Madrid Persona de contacto: Miguel Ángel Gonzalez Lamuela

C/Coso 33, 6º planta, 50003 Zaragoza e-mail: [email protected]

11/2 2021

(5)

5

1.5. DESCRIPCIÓN DEL TRAZADO DE LA LÍNEA

Desde las plantas fotovoltaicas de Barrachina I y Escalar II parten los circuitos a 30 kV formado por líneas subterráneas. El diseño de estas líneas queda incluido en el proyecto de los respectivos parques fotovoltaico.

Estas líneas subterráneas llegan a un centro de seccionamiento en el que se unificaran saliendo del mismo dos circuitos (uno por parque) aéreos hasta las inmediaciones de la subestación Las Caleras.

La línea objeto de este proyecto tiene una longitud de 7,189 km de tramo aéreo contando con 24 apoyos metálicos de celosia. Está compuesta por dos circuitos, uno que evacua la energía producida en BARRACHINA I (primer circuito) y el otro la energía producida en ESCALAR II (segundo circuito).

Tal como se muestra en el plano de situación la instalación está ubicada en la provincia de Teruel, Municipio de Argente.

La línea cuenta con un tramo subterráneo desde el centro de seccionamiento hasta el primer apoyo de la línea aérea, con una longitud aproximada de 60 m. Para este tramo subterráneo se utilizarán dos circuitos, correspondientes a la evacuación de cada uno de los parques fotovoltaicos. Uno de los circuitos utilizará 3 ternas de cable RH5Z1 18/30 kV de 1x630 mm² y el otro circuito utilizará 2 ternas de cable RH5Z1 18/30 kV de 1x500 mm². Sobre el apoyo, en paralelo con los terminales de cable se instalarán pararrayos de 30 kV para protección contra descargas atmosféricas.

Del mismo modo, la presente línea cuenta con un tramo subterráneo en zanja bajo tubo desde el ultimo apoyo de la línea aérea (ap 24) hasta la subestación, con una longitud aproximada de 150 m. Las zanjas a utilizar tendrán unas dimensiones de 1200 x 1200 mm y cada una de ellas estará formada por dos tubos de 200 mm de diámetro mas uno de reserva y le acompañará un tubo de 63 mm de diámetro para la fibra óptica. Para este tramo subterráneo se utilizarán dos circuitos, correspondientes a la evacuación de cada uno de los dos parques fotovoltaicos. Uno de los circuitos utilizará 3 ternas de cable RH5Z1 18/30 kV de 1x630 mm² y el otro circuito utilizará 2 ternas de cable RH5Z1 18/30 kV de 1x500 mm². Sobre el apoyo, en paralelo con los terminales de cable, se instalarán pararrayos de 30 kV para protección contra descargas atmosféricas.

11/2 2021

(6)

6

1.6. COORDENADAS DE LOS APOYOS DE LA LÍNEA

Las coordenadas de los apoyos (Datum ETRS89 en el huso 30) son las siguientes:

1.7. MINISTERIO, ORGANISMO O CORPORACIÓN AFECTADA

INAGA

Nº APOYO TIPO X UTM (m) Y UTM (m) ELEVACIÓN (m)

DISTANCIA AL ORIGEN

(m)

1 AMA 651980.767 4508652.54 1297.47 0

2 AMA 652236.958 4508512.36 1298.033 292.034

3 SUSP 652517.963 4508358.6 1283.86 612.355

4 SUSP 652793.007 4508208.11 1280.509 925.88 5 SUSP 653084.092 4508048.83 1274.064 1257.69 6 SUSP 653360.369 4507897.66 1270.711 1572.62 7 SUSP 653562.745 4507786.93 1264.847 1803.31 8 AMA 653786.802 4507664.33 1260.886 2058.715 9 SUSP 653932.763 4507333.04 1254.638 2420.74 10 SUSP 654083.688 4506990.47 1248.416 2795.08 11 SUSP 654191.59 4506745.56 1244.683 3062.709 12 SUSP 654329.604 4506432.3 1243.31 3405.023

13 SUSP 654460.586 4506135 1238.861 3729.898

14 SUSP 654601.893 4505814.26 1233.048 4080.38 15 AMA 654743.022 4505493.93 1227.85 4430.421 16 SUSP 654947.383 4505270.78 1227.779 4733.01 17 SUSP 655183.353 4505013.12 1221.111 5082.4

18 AMA 655417.544 4504757.39 1217.8 5429.156

19 SUSP 655738.408 4504624.9 1213.522 5776.3

20 SUSP 656080.157 4504483.78 1210.219 6146.04 21 SUSP 656423.062 4504342.18 1206.871 6517.03 22 AMA 656624.337 4504259.07 1204.817 6734.79

23 AMA 656829.539 4504174.33 1203.1 6956.799

24 AMA 657029.913 4504056.44 1201.201 7189.28

11/2 2021

(7)

7

1.8. AFECCIÓN

La longitud de la línea aérea que discurre por los MONTES DE UTILIDAD pertenecientes al INAGA es de por el término municipal de ARGENTE es de 509,86

m.

Las coordenadas de los apoyos (Datum ETRS89 en el huso 30) de dicha afección son las siguientes:

APOYO X UTM (m) Y UTM (m) ELEVACIÓN (m)

DISTANCIA AL ORIGEN(m)

TIPO

1 651980,767 4508652,536 1297,470 0,000 FL

2 652270,681 4508493,904 1294,623 330,476 SUSP

3 652538,274 4508347,487 1283,233 635,507 SUSP

1.8.1. DISTANCIA VERTICAL DEL CRUZAMIENTO

La mínima distancia vertical entre los conductores de la línea y el terreno, en las condiciones más desfavorables viene dada por el Reglamento Técnico de Líneas Eléctricas Aéreas de Alta Tensión según RD 223/2008, de 15 de febrero, por el que se aprueban el Reglamento sobre condiciones técnicas y garantías de seguridad en líneas eléctricas de alta tensión y sus instrucciones técnicas complementarias ITC-LAT 01 a 09., es:

ℎ

_𝑚𝑖𝑛

= 𝐷

_𝑎𝑑𝑑

+ 𝐷

_𝑒𝑙

= 5,3 + 0,35 = 5,65 𝑚 Con un mínimo de 6 m.

ℎ

_𝑚𝑖𝑛

= 6,00 𝑚

No.

ALINEACIÓN APOYO INICIAL APOYO FINAL DISTANCIA A TERRENO (m)

1 1 2 7,26

2 2 3 9,02

3 3 4 7,39

La distancia real que existe en cualquier punto del trazado supera los 6,00 m mínimos que marca la norma.

11/2 2021

(8)

8

1.9. CARACTERÍSTICAS DE LA LÍNEA

1.9.1. CARACTERÍSTICAS GENERALES DE LA LÍNEA AÉREA

La instalación queda definida por las siguientes características:

Sistema... Corriente Alterna Trifásica

Frecuencia (Hz) ... 50

Tensión nominal (kV) ... 30

Tensión más elevada de la red (kV) ... 36

Categoría ... 3

Nº de circuitos ... 2

Nº de conductores aéreos por fase primer circuito. ... 3

Nº de conductores aéreos por fase segundo circuito. ... 2

Tipo de conductor aéreo primer circuito ... LA-380 Tipo de conductor aéreo segundo circuito ... LA-280 Tipo de cable de tierra ... OPGW 48 FO Número de cables de tierra ... 1

Potencia a transportar primer circuito (MVA) ... 47,32 Potencia a transportar segundo circuito (MVA) ... 30,42 Número de apoyos ... 24 Longitud (km) ... 7.189 Zona de aplicación ... ZONA C Tipo de aislamiento ... Aislador de vidrio Apoyos ... ICA Cimentaciones ... Hormigón Puesta a tierra ... Picas de toma de tierra Temperatura de operación ... 75ºC

11/2 2021

(9)

9

1.9.2. CARACTERÍSTICAS DE LOS MATERIALES DEL TRAMO AÉREO

1.9.2.1. CONDUCTOR LA-280 HAWK

Las características de los conductores aéreos son las siguientes:

Son cables de aluminio con alma de acero y cableado concéntrico, compuestos por varios alambres de aluminio en la parte externa y alambres de acero galvanizado en el núcleo.

Tipo ... LA –280 HAWK Material ... Aluminio – Acero Composición ... 26+7 Diámetro cable completo (mm) ... 21,8 Sección total (mm²) ... 281,1 Masa (kg/m) ... 0,9762 Peso (daN/m)... 0,9576 Carga de rotura (daN) ... 8.489 Módulo de elasticidad (daN/mm²) ... 7.553 Coeficiente de dilatación lineal (ºC^-1) ... 18,9 10^-6 Resistencia eléctrica a 20ºC (/Km) ... 0,1194

11/2 2021

(10)

10

1.9.2.2. CONDUCTOR LA-380 GULL

Las características de los conductores aéreos son las siguientes:

Son cables de aluminio con alma de acero y cableado concéntrico, compuestos por varios alambres de aluminio en la parte externa y alambres de acero galvanizado en el núcleo.

Tipo ... LA –380 GULL Material ... Aluminio – Acero Composición ... 54+7 Diámetro cable completo (mm) ... 25,4 Sección total (mm²) ... 381,0 Masa (kg/m) ... 1,2476 Peso (daN/m)... 1,2238 Carga de rotura (daN) ... 10.718 Módulo de elasticidad (daN/mm²) ... 6.867 Coeficiente de dilatación lineal (ºC^-1) ... 19,3 10^-6 Resistencia eléctrica a 20ºC (/Km) ... 0,0857

1.9.2.3. CABLE DE TIERRA

Las características del cable de guarda son las siguientes:

Tipo ... OPGW 48 fibras Diámetro cable completo ... 15,3 mm Sección total ... 119 mm² Peso ... 0,667 daN/m Carga de rotura ... 9.810 daN Módulo de elasticidad ... 11.772 daN/mm² Coeficiente de dilatación lineal ...14,1 10^-6 ºC^-1 Intensidad de cortocircuito nominal ... 17 kA

11/2 2021

(11)

11

1.9.2.4. HERRAJES

Los herrajes son hierro forjado galvanizado en caliente y todos estarán adecuadamente protegidos contra la corrosión. Estos herrajes cumplirán lo indicado en la norma UNE 21 006.

La cadena de suspensión tendrá los siguientes elementos principales:

• Grillete recto

• Anilla de bola de protección

• Aislador cadena

• Rótula horquilla

• Yugo sencillo para tres cables en circuito 1 y para 2 cables en circuito 2

• Horquilla pastilla revirada

• Grapa de suspensión armada

La cadena de amarre tendrá los siguientes elementos principales:

• Grillete recto

• Eslabón en circuito 2

• Grillete recto en circuito 2

• Yugo triple amarre en circuito 1 y yugo triangular en circuito 2

• Horquilla de bola

• Aislador cadena

• Rótula horquilla

• Yugo de tres pasos en circuito 1 y yugo separador en circuito 2

• Tensor de corredera

• Grillete recto

• Grapa de amarre a compresión AE

1.9.2.5. APOYOS Y CIMENTACIONES

Los apoyos serán de la serie Ícaro de Imedexa (ICA) tanto para apoyos de anclaje como para apoyos en alineación.

Las cimentaciones serán de hormigón en masa de tipo fraccionadas con dimensiones variables adaptándose a los esfuerzos que soportan y al tipo de terreno.

11/2 2021

(12)

12

1.9.2.6. PUESTA A TIERRA

En apoyos en zonas no frecuentadas los apoyos se pondrán a tierra mediante electrodos de difusión vertical.

En zonas frecuentadas y en el apoyo de paso aéreo a subterráneo (PAS), se colocarán puestas a tierra en anillo.

1.9.2.7. NUMERACIÓN Y AVISO DE PELIGRO

En cada apoyo se marca el número de orden que le corresponda, de acuerdo con el criterio de origen de la línea que se haya establecido.

Todos los apoyos llevan una placa de señalización de riesgo eléctrico, situada a una altura visible y legible desde el suelo a una distancia mínima de 2 m.

Nº APOYO TIPO DE APOYO X UTM (m) Y UTM (m) ALTURA (m) 1 ICA-70.000-30-N1111 651980.767 4508652.54 48.8 2 ICA-55.000-25-N1111 652236.958 4508512.36 43.8 3 ICA-55.000-35-N1111 652517.963 4508358.6 53.8 4 ICA-55.000-30-N1111 652793.007 4508208.11 48.8 5 ICA-55.000-30-N1111 653084.092 4508048.83 48.8 6 ICA-55.000-25-N1111 653360.369 4507897.66 43.8 7 ICA-55.000-30-N1111 653562.745 4507786.93 48.8 8 ICA-70.000-30-N1111 653786.802 4507664.33 48.8 9 ICA-55.000-30-N1111 653932.763 4507333.04 48.8 10 ICA-55.000-30-N1111 654083.688 4506990.47 48.8 11 ICA-55.000-30-N1111 654191.59 4506745.56 48.8 12 ICA-55.000-30-N1111 654329.604 4506432.3 48.8 13 ICA-55.000-25-N1111 654460.586 4506135 43.8 14 ICA-55.000-30-N1111 654601.893 4505814.26 48.8 15 ICA-55.000-30-N1111 654743.022 4505493.93 48.8 16 ICA-55.000-30-N1111 654947.383 4505270.78 48.8 17 ICA-55.000-35-N1111 655183.353 4505013.12 53.8 18 ICA-55.000-30-N1111 655417.544 4504757.39 48.8 19 ICA-55.000-25-N1111 655738.408 4504624.9 43.8 20 ICA-55.000-30-N1111 656080.157 4504483.78 48.8 21 ICA-55.000-25-N1111 656423.062 4504342.18 43.8 22 ICA-55.000-15-N1111 656624.337 4504259.07 33.8 23 ICA-55.000-20-N1111 656829.539 4504174.33 38.8 24 ICA-70.000-20-N1111 657029.913 4504056.44 38.8

11/2 2021

(13)

13

1.9.2.8. ANTIVIBRADORES

Se colocarán antivibradores del tipo Stockbridge en la línea. Estos antivibradores están formados por un cuerpo central de aleación de aluminio, un cable portador de 19 alambres de acero galvanizado y dos contrapesos de acero forjado galvanizado.

El número de antivibradores a utilizar dependerá de la longitud del vano y será en general dos a cada lado del apoyo si la longitud del vano es superior a 450 metros y de uno a cada lado del apoyo si esta longitud es inferior.

1.9.2.9. DISPOSITIVOS SALVAPÁJAROS

Según el Real Decreto 1432/2008, de 29 de Agosto, por el que se establecen medidas para la protección de la avifauna contra la colisión y la electrocución en líneas de Alta Tensión se va a proceder a realizar una descripción de los elementos necesarios.

Con el fin de evitar la electrocución de las aves en las líneas eléctricas de alta tensión de 2ª y 3ª categoría con conductores desnudos se han tenido en cuenta los siguientes criterios de diseño:

• Las líneas se han construido con cadenas de aisladores suspendidas.

• Los apoyos se han diseñado de forma que se evita sobrepasar con elementos en tensión las crucetas o semicrucetas de estos. Así mismo, se han aislado los puentes de unión entre los elementos en tensión.

• En los armados a tresbolillo, la distancia entre la semicruceta inferior y el conductor superior es mayor a 1,5 m.

• Las distancias de las cadenas de amarre y suspensión son superiores a las distancias mínimas de seguridad especificadas en la tabla del anexo del Real Decreto 1432/2008. En los planos anexos a este proyecto de conjuntos de amarre y suspensión se puede observar que la menor distancia de cadena es de 1039 mm siendo superior a las distancias mínimas exigidas.

A su vez, con el objetivo de prevenir la colisión de la avifauna en las líneas eléctricas de alta tensión con conductores desnudos de nueva construcción, se instalarán dispositivos salvapájaros homologados para evitar riesgos de choques contra los cables de la línea

11/2 2021

(14)

14 de evacuación. Estos dispositivos serán del tipo espiral grande de 1 metro de longitud por 0,3 metros de diámetro. Se colocarán sobre el cable de tierra a una distancia que se ajustará en función del estudio de impacto ambiental que corresponda.

1.10. CENTRO DE SECCIONAMIENTO

El equipamiento del centro de seccionamiento está constituido por los siguientes elementos:

• Cabinas blindadas aisladas en gas SF6.

• Conectores cables 18/30 a celdas.

• Cuadro distribución

1.10.1. CABINAS DE 30 KV

Estos equipos incorporan la aparamenta de maniobra para el nivel de tensión de 30 kV en el interior de recintos blindados en atmósfera de gas SF6.

El sistema de celdas de 30 kV objeto de esta memoria se compone de:

• Dos (2) Bloques de celdas compuesto cada uno por lo siguiente:

o Dos (2) celdas entrada circuitos desde planta fotovoltaicas o Una (1) celda de salida hacía línea aérea

o Una (1) celda de transformador de tensión CARACTERÍSTICAS TÉCNICAS

Las características principales de estos equipos son:

Tensión nominal de aislamiento ... 36 kV Nivel de aislamiento:

A frecuencia industrial (50 Hz) ... 70 kV (eficaz) A onda de choque tipo rayo ... 170 kV (cresta)

11/2 2021

(15)

15 Tensión de servicio ... 30 kV Grado de protección circuitos principales de corriente ... IP 65 Grado de protección frontal de operación ... IP 3x Intensidad nominal del embarrado ... 1.250 A Corriente de cortocircuito trifásico simétrica ... 25 kA La maniobra de puesta a tierra en las cabinas equipadas con un seccionador de tres posiciones se realiza siempre a través del interruptor, mediante un accionamiento separado.

Los seccionadores de tres posiciones del embarrado general, van acoplados a los interruptores de potencia mediante enclavamientos mecánicos adecuados, así se consigue que los seccionadores únicamente puedan accionarse estando desconectado el interruptor y este pueda accionarse a su vez en determinadas posiciones definidas del seccionador.

1.10.1.1. POSICIONES DE LÍNEA DE 30 KV

Existen seis posiciones de línea, cuatro procedentes de las plantas fotovoltaicas (dos circuitos por planta) y las dos de interconexión con la línea aérea (un circuito por planta).

Cada una de ellas está integrada por los siguientes elementos:

• 1 interruptor automático de corte en SF6.

• 1 seccionador tripolar de tres posiciones: conectado, seccionado y puesto a tierra.

• 3 transformadores de intensidad de un secundario.

• 1 detector trifásico de presencia de tensión.

• Densímetro (manómetro compensado) montado en cada compartimiento estanco de la cabina.

Las características nominales de la aparamenta de maniobra y poder de corte del interruptor son:

11/2 2021

(16)

16 Intensidad nominal de barras ... 1.250 A Intensidad nominal en derivaciones celdas de parque ... 630 A Intensidad nominal en derivaciones celdas de línea aérea ... 1.250 A Intensidad de cortocircuito de corta duración (3 seg.) ... 25 kA Intensidad de cortocircuito, valor cresta ... 63 kA Las características de los transformadores de intensidad de fase son:

Frecuencia ... 50 Hz Intensidad de cortocircuito de corta duración (3 seg.) ... 25 kA Intensidad de cortocircuito, valor cresta ... 63 kA Intensidad nominal térmica permanente ... 1,2 In Relaciones de transformación:

Escalar 2, circuitos 1 y 2 ... 400/5 A Barrachina 1, circuitos 1 y 2···600/5 A Escalar 2, salida a línea aérea···800/5 A Barrachina 1, salida línea aérea···1200/5 A

Secundario 1

Potencia nominal ... 20 VA Clase de precisión... 5P20

1.10.1.2. POSICIÓN DE TRANSFORMADORES DE TENSIÓN (TSA)

La posición de transformadores de tensión en barras está integrada por los siguientes elementos:

• 3 transformadores de tensión aislados en resina, conectados directamente a las barras de 30 kV, con las siguientes características:

11/2 2021

(17)

17 Tensión nominal ... 30 kV Relación de transformación ... 33.000/3: 110/3-110/3 V-110/3 V

Potencia nominal ... 600 VA Frecuencia ... 50 Hz

1.10.2. APARELLAJE 30 KV INTEMPERIE

Sobre el primer y último apoyo de la línea aérea se produce la transición aéro subterránea y se instalarán los elementos descritos a continuación:

1.10.2.1. PARARRAYOS AUTOVÁLVULAS

Un juego de pararrayos autoválvulas de óxidos metálicos para atenuar las sobretensiones de origen atmosférico.

Las características de los pararrayos a instalar son las siguientes:

Número de unidades... 3 Tensión nominal pararrayos... 36 kV Intensidad nominal de descarga ... 10 kA Clase de descarga según CEI 99-4 ... Clase 2

1.10.3. CONDUCTORES

1.10.3.1. CABLES AISLADOS DE INTERCONEXIÓN ENTRE CELDAS SF

6

O SUBESTACIÓN Y APOYOS LÍNEA AÉREA: CIRCUITO ESCALAR 2

La interconexión de la línea aérea, el centro de seccionamiento y subestación Calera y, se realiza mediante dos ternas de cable aislado de polietileno reticulado RH5Z1 18/30 kV de 500 mm² de aluminio, instalado al aire dentro de canal, con las siguientes características:

Tipo de conductor ... RH5Z1 18/30 kV Material ... Al

11/2 2021

(18)

18 Sección ... 500 mm² Intensidad admisible ... 687 A Nº ternas ... 2/PE

1.10.3.2. CABLES AISLADOS DE INTERCONEXIÓN ENTRE CELDAS SF

6

O SUBESTACIÓN Y APOYOS LÍNEA AÉREA: CIRCUITO BARRACHINA 1

La interconexión de la línea aérea y el centro de seccionamiento y subestación Calera y, se realiza mediante dos ternas de cable aislado de polietileno reticulado RH5Z1 18/30 kV de 630 mm² de aluminio, instalado al aire dentro de canal, con las siguientes características:

Tipo de conductor ... RH5Z1 18/30 kV Material ... Al Sección ... 630 mm² Intensidad admisible, instalación al aire 1 terna ... 578 A Nº ternas ... 2/PE

1.10.4. SISTEMAS AUXILIARES

1.10.4.1. CLASIFICACIÓN DE LA INSTALACIÓN

El uso destinado a la instalación se enmarca dentro de la categoría de explotación industrial, sin poseer ningún local con tipo de riesgo especial (local húmedo, mojado, polvoriento, incendio o explosión,...)

1.10.4.2. CORRIENTE ALTERNA

Se dispondrá una tensión de 110/64 Vca obtenidos en el secundario de los transformadores de tensión ubicados en las celdas de auxiliares.

La corriente alterna se utiliza para alimentación de los siguientes sistemas:

• Alumbrado interior formado principalmente por luminarias fluorescentes o LED.

11/2 2021

(19)

19

• Alumbrado exterior del parque constituido por un punto de luz estanco tipo LED sobre la puerta de acceso.

• Alumbrado emergencia, autonomía de 1 h y encendido automático.

La distribución se realizará mediante el Cuadro General de Servicios Auxiliares de corriente alterna 110/64 Vca, tipo mural alimentado con doble acometida, una de cada una de las celdas de transformador de tensión discriminadas mediante una conmutación red-grupo.

1.10.4.3. CONTROL Y PROTECCIÓN

Las celdas equipan relés autoalimentados integrados de protección que actúan directamente sobre sus respectivos interruptores y que cumplen con los requisitos de las normas y recomendaciones. Son unidades compactas que se alimentan a través de los mismos transformadores de corriente asegurando un servicio ininterrumpido de energía mientras a instalación esté en servicio

Para las posiciones de línea que componen el centro de seccionamiento de 30 kV se enumeran a continuación las funciones de protección requeridas:

• Protección de sobreintensidad de fases y neutro.

• Protección de sobreintensidad de neutro sensible.

Además, las celdas vienen integradas con sistemas de alarma y automatización programable. Tienen la posibilidad de ser maniobradas in situ o mediante visualización remota y disponen de un registro de faltas y eventos.

1.10.5. RED DE TIERRAS

Con el fin de conseguir niveles admisibles de las tensiones de paso y contacto, se dotará a la instalación de un anillo de tierra en el exterior del edificio rodeando al mismo, el cable de tierra de 1x50 mm² en cobre que irá alojado en una zanja a una profundidad mínima de 80 cm, en los vértices se instalarán picas de acero cobrizado de 2000x14. Las uniones se realizarán mediante soldadura aluminotérmica

11/2 2021

(20)

20 Se preverán tomas de tierra para todos los bastidores y demás elementos metálicos de la instalación.

1.10.6. OBRA CIVIL

1.10.6.1. EDIFICIO

El edificio, constituido por una sola planta, dispondrá de una sola sala e la que se ubicarán las celdas de MT así como los elementos auxiliares descritos, será prefabricado de hormigón con una superficie de 23,46 m2 disponiendo de prerrotos en la parte inferior del mismo para permitir el paso de los conductores de media tensión.

Dimensiones interiores 2.878x8.150x2.625 mm. Bajo el piso se dispondrá de un hueco de 600 mm para paso de cables que quedará bajo la rasante del terreno.

La puerta de acceso al interior del edificio será abatible hacia el exterior mediante doble hoja de las dimensiones adecuadas a los equipos a instalar. Estas puertas y las rejillas de ventilación irán pintadas con pintura anticorrosiva y con una banda fotoluminiscente epoxi de 10 cm en la parte interior.

El edificio irá bordeado por una acera de hormigón o capa de grava de 20 cm de espesor y 1,0 m de anchura.

1.10.6.2. CIMENTACIÓN DEL EDIFICIO

Se acondicionará la superficie del edificio mediante una excavación de 0,6 m sobre la cual se verterá una capa de arna de 10 cm que servirá de soporte del edificio prefabricado.

11/2 2021

(21)

21

1.11. CONCLUSIONES

Considerando expuestas en esta Separata las razones que justifican la construcción de la línea y la necesidad de efectuar los cruces mencionados esperamos nos sea conce- dida la debida autorización.

Zaragoza, Enero de 2.021

EL INGENIERO AUTOR DEL PROYECTO

Javier Sanz Osorio Colegiado 6.134 COGITIAR Al servicio de SISENER Ingenieros S.L.

11/2 2021

(22)

22

2. PLANOS

11/2 2021

(23)

D. Javier Sanz Osorio Al servicio de Sisener Ingenieros S.L.

SISENER INGENIEROS, S.L.

11/2 2021

(24)

44028A01300040 44028A01300043

44028A01000005 44028A00709003

44028A00700022

44028A00709008

44028A00709007

44028A00700020

44028A00700021

44028A01000011

44028A00709009

44028A01000010

44028A01000039

44028A01000009

44028A01400042

44028A01000014 44028A01009007

44028A01000006 44028A01000007

44028A01000008

44028A01400039 44028A00809007

44028A01000017

44028A01000034 44028A01009005

44028A01000024

44028A01000025

44028A01000031

44028A01000029

44028A01000028

44028A01000027 44028A01000026

44028A00800008

44028A01009004 44028A01000030

44028A01000016

44028A01009006 44028A01000040 44028A01000032

44028A01000037

D. Javier Sanz Osorio Al servicio de Sisener Ingenieros S.L.

SISENER INGENIEROS, S.L.

11/2 2021
