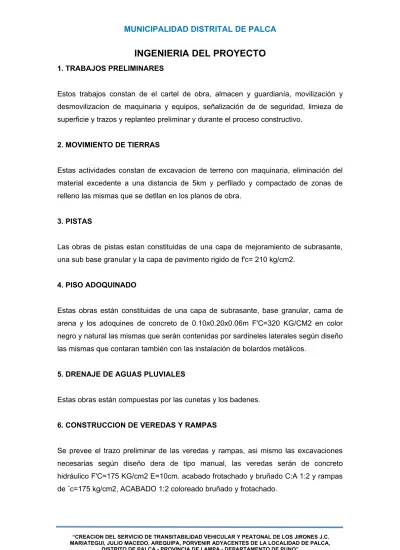

MUNICIPALIDAD DISTRITAL DE PALCA
INGENIERIA DEL PROYECTO
1. TRABAJOS PRELIMINARES
Estos trabajos constan de el cartel de obra, almacen y guardianía, movilización y desmovilizacion de maquinaria y equipos, señalización de de seguridad, limieza de superficie y trazos y replanteo preliminar y durante el proceso constructivo.
2. MOVIMIENTO DE TIERRAS
Estas actividades constan de excavacion de terreno con maquinaria, eliminación del material excedente a una distancia de 5km y perfilado y compactado de zonas de relleno las mismas que se detllan en los planos de obra.
3. PISTAS
Las obras de pistas estan constituidas de una capa de mejoramiento de subrasante, una sub base granular y la capa de pavimento rigido de f'c= 210 kg/cm2.
4. PISO ADOQUINADO
Estas obras están constituidas de una capa de subrasante, base granular, cama de arena y los adoquines de concreto de 0.10x0.20x0.06m F'C=320 KG/CM2 en color negro y natural las mismas que serán contenidas por sardineles laterales según diseño las mismas que contaran también con las instalación de bolardos metálicos.
5. DRENAJE DE AGUAS PLUVIALES
Estas obras están compuestas por las cunetas y los badenes.
6. CONSTRUCCION DE VEREDAS Y RAMPAS
Se prevee el trazo preliminar de las veredas y rampas, asi mismo las excavaciones necesarias según diseño dera de tipo manual, las veredas serán de concreto hidráulico F'C=175 KG/cm2 E=10cm. acabado frotachado y bruñado C:A 1:2 y rampas de ¨c=175 kg/cm2, ACABADO 1:2 coloreado bruñado y frotachado.
“CREACION DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DE LOS JIRONES J.C.
MARIATEGUI, JULIO MACEDO, AREQUIPA, PORVENIR ADYACENTES DE LA LOCALIDAD DE PALCA, DISTRITO DE PALCA - PROVINCIA DE LAMPA - DEPARTAMENTO DE PUNO”
MUNICIPALIDAD DISTRITAL DE PALCA
7. AREAS VERDESSe prevee el trazo preliminar correspondiente a las áreas verdes poryectadas, las mismas que serán contenidas por sardineles peraltados de conreto F'C=175 KG/cm2 E=10cm. acabado frotachado y bruñado C:A 1:2, el cuanto a la tierra de cultivo que constituirá estas áreas deberá ser zarandeado.
8. SEÑALIZACION
Se realizaran las obras de señalización horizontal y vertical según diseño las mismas que se detallan en los planos de obra.
9. VARIOS
Estas actividades están constituidas específicamente de la nivelación de buzones, conexiones domiciliarias de agua y desague, y la limpieza final de obra.
10. FLETE TERRESTRE
El flete terrestre se realizara desde la ciudad de Juliaca para los materiales que asi lo requieran según el detalle de flete.
11. MEDIDAS DE PREVENCION Y MITIGACION
Estas actividades están constituidas por el plan de monitoreo de arqueológico y el plan de manejo ambiental.
12. EMERGENCIA SANITARIA
Las instrucciones, charlas de inducción o sensibilización, se procurará realizarlas con el menor número de personas, quienes deberán utilizar en todo momento sus mascarillas, manteniendo el distanciamiento mínimo de 1 metro, y al aire libre.
Cada trabajador deberá utilizar sus herramientas propias o entregadas por la obra, prohibiendo el traspaso o préstamo de éstas entre los trabajadores.
Se recomienda que todas las herramientas de trabajo sean limpiadas y desinfectadas antes y después de su uso.
“CREACION DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DE LOS JIRONES J.C.
MARIATEGUI, JULIO MACEDO, AREQUIPA, PORVENIR ADYACENTES DE LA LOCALIDAD DE PALCA, DISTRITO DE PALCA - PROVINCIA DE LAMPA - DEPARTAMENTO DE PUNO”
MUNICIPALIDAD DISTRITAL DE PALCA
Se debe evitar aglomeraciones en los descansos; para ello se pueden establecer aforos máximos en las zonas comunes, siempre que se cumpla con el distanciamiento mínimo de un (1) metro.
CRONOGRAMA VALORIZADO DE EJECUCIÓN DE OBRA
El cronograma valorizado de ejecución de la obra se ha hecho considerando la secuencia de las actividades que se desarrollarán en el proceso constructivo, tales como:
a) Obras preliminares.
b) Movimiento de tierras c) Pistas
d) piso adoquinado peatonal e) drenaje de aguas pluviales
f) construccion de veredas y rampas g) areas verdes
h) señalizacion i) varios
j) flete terrestre
k) medidas de prevencion y mitigacion k) emergencia sanitaria
CRONOGRAMA DE ACTIVIDADES
Son las mismas actividades programadas en el anterior cronograma, con la diferencia que ésta se refiere al orden secuencial de las actividades según el plazo de 03 meses establecido, que se muestra en el cuadro del Cronograma de Avance Físico de la Obra.
RELACIÓN GENERAL DE MATERIALES E INSUMOS
Los materiales que serán empleados en la ejecución del proyecto se detallan en el Cuadro de Resumen de Insumos Requeridos en el Presupuesto, el cual ha sido obtenido de las partidas consideradas y los correspondientes metrados.
Las partidas proporcionan la información de la cantidad de materiales usados en cada actividad y al ser multiplicados por su correspondiente metrado obtenemos el total de los materiales que serán usados en la obra.
MANO DE OBRA CALIFICADA Y APORTE DE LOS BENEFICIARIOS
“CREACION DEL SERVICIO DE TRANSITABILIDAD VEHICULAR Y PEATONAL DE LOS JIRONES J.C.
MARIATEGUI, JULIO MACEDO, AREQUIPA, PORVENIR ADYACENTES DE LA LOCALIDAD DE PALCA, DISTRITO DE PALCA - PROVINCIA DE LAMPA - DEPARTAMENTO DE PUNO”
MUNICIPALIDAD DISTRITAL DE PALCA
La Mano de Obra Calificada será remunerada de acuerdo a las escalas remunerativas del municipio.
ANÁLISIS DE COSTOS UNITARIOS
Los Análisis de Costos Unitarios, se realizó tomando en cuenta los rendimientos promedio de la zona y los precios de materiales vigentes a la fecha de la formulación del Proyecto, en la localidad de Puno.
El costo de transporte del cemento y otros materiales y equipos (Flete), han sido considerados independientemente, a partir de la localidad de Puno para la mayoría de los materiales y de las canteras cercanas al proyecto para los agregados, según la disponibilidad de los mismos, el detalle se demuestra en la sección de anexo.
ESTRATEGIAS DE EJECUCIÓN Consideraciones Generales.
Las obras a ejecutarse (obras preliminares, movimiento de tierras, pistas, piso adoquinado, drenajes de aguas pluviales, construcción de veredas y rampas, áreas verdes, señalizacion, etc.), se pueden trabajar independientemente, lo cual permite optimizar tiempos; el espacio más crítico es la excavación manual de material suelto en todo el terreno del proyecto, debido a que se tiene gran cantidad de monticulos de tierra y el desnivel de terreno.
Cronograma De Ejecución
Se considera ejecutar la infraestructura en 06 meses calendarios de acuerdo al cronograma.
Autorizaciones y/o Permisos De Uso
Existen acuerdos de Asamblea General de usuarios para los derechos de pago para el mantenimiento de obra, así como la libre disponibilidad del terreno donde se ubicara la infraestructura, tal como figura en las Actas de Asamblea General.
