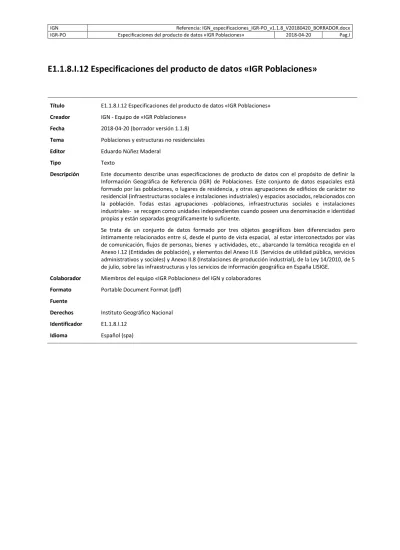

E1.1.8.I.12 Especificaciones del producto de datos «IGR Poblaciones»

(1)

E1.1.8.I.12 Especificaciones del producto de datos «IGR Poblaciones»

Título E1.1.8.I.12 Especificaciones del producto de datos «IGR Poblaciones»

Creador IGN - Equipo de «IGR Poblaciones»

Fecha 2018-04-20 (borrador versión 1.1.8) Tema Poblaciones y estructuras no residenciales Editor Eduardo Núñez Maderal

Tipo Texto

Descripción Este documento describe unas especificaciones de producto de datos con el propósito de definir la Información Geográfica de Referencia (IGR) de Poblaciones. Este conjunto de datos espaciales está formado por las poblaciones, o lugares de residencia, y otras agrupaciones de edificios de carácter no residencial (infraestructuras sociales e instalaciones industriales) y espacios asociados, relacionados con la población. Todas estas agrupaciones -poblaciones, infraestructuras sociales e instalaciones industriales- se recogen como unidades independientes cuando poseen una denominación e identidad propias y están separadas geográficamente lo suficiente.

Se trata de un conjunto de datos formado por tres objetos geográficos bien diferenciados pero íntimamente relacionados entre sí, desde el punto de vista espacial, al estar interconectados por vías de comunicación, flujos de personas, bienes y actividades, etc., abarcando la temática recogida en el Anexo I.12 (Entidades de población), y elementos del Anexo II.6 (Servicios de utilidad pública, servicios administrativos y sociales) y Anexo II.8 (Instalaciones de producción industrial), de la Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España LISIGE.

Colaborador Miembros del equipo «IGR Poblaciones» del IGN y colaboradores Formato Portable Document Format (pdf)

Fuente

Derechos Instituto Geográfico Nacional Identificador E1.1.8.I.12

Idioma Español (spa)

(2)

Versiones

Fecha Descripción Editor

10-03-2017 Creación de las especificaciones.

Este documento parte de la propuesta de modelo de datos realizada dentro del proyecto Geomodelos con fecha 18-12-2012.

Posteriormente se adoptó como modelo dentro del Plan de Producción de IGR para el tema de poblaciones con fecha 04-07- 2014.

Eduardo Núñez

24-04-2017 Adecuación a criterios INE y modificación definición Eduardo Núñez 10-5-2017 V1.4: modificación nombre identificador del tema y

descripciones/definiciones.

Eduardo Núñez

16-5-2017 V1.4: modificaciones acrónimo, descripción y UML. Eduardo Núñez

02-06-2017 V1.5: borrador no revisado IGN Eduardo Núñez

10-7-2017 V1.6: primera revisión de borrador Equipo «IGR Poblaciones»

20-7-2017 V1.6: cambios menores Equipo «IGR Poblaciones»

28-8-2017 V1.6: cambios menores Equipo «IGR Poblaciones»

12-09-2017 V1.6: criterios de captura polígonos y generalización zonas de uso Equipo «IGR Poblaciones»

21-9-2017 V1.6: adaptación de criterios de extracción de cartografía catastral Equipo «IGR Poblaciones»

10-09-2017 V1.6: cambios menores de redacción. Modificaciones menores en formato físico.

Equipo «IGR Poblaciones»

05-12-2017 V1.7: Modificación de modelo de datos y modelo físico. Revisión general por implementación modelo físico 1.

22-12-2017 V1.7: revisión general y cierre de versión. Equipo «IGR Poblaciones»

09-02-2018 V1.1.7: se incluye formato de distribución. Se configura el numerador de versionado (se explica en el siguiente apartado)

23-02-2018 V1.1.7: cambios menores en criterios de captura Navarra Equipo «IGR Poblaciones»

02-04-2018 V1.1.8: modificación que afecta al modelo de datos y usos del suelo. Se incluye el atributo ine y el valor de uso GOLF. Se aclaran los criterios de generación de envolventes. Correcciones menores.

17-04-2018 V1.1.8: revisión general, reorganización criterios espaciales asignación y agregación. Correcciones menores.

20-04-2018 V1.1.8: modificación en las clases geométricas. Se eliminan los tipos FFCC y AEREO por una clase única INFR (infraestructuras).

Además se modifica la tabla de generalización de zonas de uso para que los usos INF relativos a estas Infraestructuras (puertos, aeropuertos,…) no desaparezcan al igual que los hacen los viales.

(3)

Cómo leer este documento

Este documento describe unas especificaciones de producto de Información Geográfica de Referencia de Poblaciones (IGR- PO). Este documento es público a través de la url:

http://www.ign.es/resources/IGR/Poblaciones/IGN_especificaciones_PO.pdf

Este documento es basa en una plantilla común desarrollada para las especificaciones de IGR del IGN.

Este documento proporciona una guía para la implementación de los datos espaciales de poblaciones. El diagrama UML (capítulo 5) muestra una forma rápida de comprender los principales elementos y relaciones en que se basan las Poblaciones.

En el capítulo de captura de datos (capítulo 10) se incluyen los criterios técnicos que permiten recoger y asegurar los datos espaciales conforme a unas reglas específicas.

Versiones:

A partir del 09-02-2018 se configura un nuevo método de versionar. El primer dígito de versión corresponde a la base de datos (indica la metodología de producción, la versión 0 es una metodología basada en fotointerpretación sobre ortofoto, la versión 1 es una metodología basada en automatismos e integración de fuentes de información con geometría del parcelario catastral). El segundo dígito es la versión del modelo físico (Durante 2015 y 2016 se utilizó en la producción piloto un modelo físico de almacenamiento con versión 0, el MF0, en la versión actual a partir de 2017 se utiliza el MF1). El tercer dígito de versión corresponde a versión de las especificaciones, este versionado de especificaciones se acompaña de una fecha, una misma versión puede tener varias fechas donde se han aplicado cambios menores que no afectan a la producción, únicamente aumenta el dígito de las especificaciones en caso de que afecte a la producción y mantenimiento de los datos.

(4)

«IGR Poblaciones» - Resumen ejecutivo

El Instituto Geográfico Nacional (IGN), siguiendo con los principios recogidos en la Directiva 2007/2/CE para el establecimiento de una infraestructura de información espacial en Europa (INSPIRE) y en la correspondiente ley que la traspone Ley 14/2014, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España (LISIGE) que fomentan el compartir datos y servicios geográficos, ha modificado su metodología de producción de datos con la introducción de un plan de producción coordinado de Información Geográfica de Referencia (IGR) de alta resolución conforme a INSPIRE, alineado con las decisiones sobre Gestión de la Información Geoespacial de Referencia de las Naciones Unidas, y de acuerdo con los requerimientos de IGR a nivel regional, nacional y europeo.

En sintonía con esos principios, el IGN se propone generar un nuevo producto de datos espaciales orientados a gestionar y mantener la IGR de Poblaciones, en relación directa al tema de Entidades de Población que incluye la LISIGE en su Anexo I.

Ese producto está diseñado para ser conforme con el marco normativo señalado y para cubrir las necesidades actuales de los principales usuarios, con el objetivo de que la IGR de Poblaciones proporcione un marco de localización único y coordinado en el ámbito nacional.

Estas especificaciones se desarrollan en el marco de este nuevo plan de producción de Información Geográfica de Referencia del IGN, lanzado en abril de 2014 y cuya misión consiste en organizar y producir la información geográfica considerada en los temas que aparecen relacionados en el anexo I de LISIGE, que afectan a las competencias del IGN, de forma que sean conformes a las normas de ejecución de INSPIRE y que satisfagan las necesidades actuales y futuras de los usuarios.

La Información Geográfica de Referencia (IGR) constituye la información geográfica generada con el propósito de que cualquier usuario y aplicación informática pueda referenciar sus datos. Es oficial, proporciona una localización precisa de la información, permite comparar datos procedentes de distintas fuentes y sirve para interpretar datos situándolos en un contexto geográfico.

Con el nuevo plan de producción del IGN, se adoptan nuevos modelos de datos y sistemas productivos de dicha Información Geográfica de Referencia y se adecúan los procesos y tiempos de actualización a las necesidades actuales de sus usuarios, entendiendo como tales a la Administración General del Estado, las restantes administraciones públicas españolas, los programas e instituciones europeos, los sectores académico y empresarial, y los usuarios en general.

La Información Geográfica de Referencia del IGN es la siguiente:

• Sistema Referencia Geodésico / Sistema Oficial Coordenadas

• Nombres geográficos (Nomenclátores geográficos y topónimos georreferenciados oficiales).

• Delimitaciones Territoriales y Administrativas (Delimitaciones Territoriales).

• Hidrografía (Elementos hidrográficos, que constituyen el dominio público hidráulico).

• Redes de transporte (Instalaciones, redes e infraestructuras del transporte).

• Modelos digitales elevaciones (Datos altimétricos, modelos digitales de elevaciones y del terreno).

• Ortoimágenes (Imágenes georreferenciadas obtenidas por satélite o sensores aerotransportados).

• Ocupación del suelo (Cubiertas física y biológica de la superficie terrestre + Uso suelo).

• Poblaciones (relacionado con las Entidades de población)

En este marco de trabajo, se está desarrollando una nueva base de datos especializada orientada a recoger, mantener y ofrecer la «IGR Poblaciones». Esta base está diseñada para ser conforme al marco normativo señalado y para cubrir las necesidades actuales de los principales organismos competentes con el objetivo de que este conjunto de datos espaciales que produzca el IGN proporcione un marco de localización único y coordinado en el ámbito nacional.

Los principales objetivos del proyecto son:

1. Evitar las duplicidades y reducir costes en la generación de la información geográfica.

2. Integrar a las CC. AA. en el nivel de producción, control y gestión de la IGR.

3. Satisfacer los requerimientos y las necesidades de la AGE y las CC. AA. en materia de entidades de población, así como las necesidades a nivel europeo.

4. Estar alineado con las decisiones a nivel global definidas por UN-GGIM.

5. Integrar o recoger la información de las bases de datos de poblaciones de la AGE y de las CC. AA.

Además, se establecen como puntos importantes:

• Seguir desarrollando y mejorando el Modelo de Datos conforme a la experiencia adquirida en programas nacionales y europeos.

• Definir metodologías consensuadas y armonizadas.

(5)

• Participación activa en el grupo de trabajo de Entidades de Población del Consejo Directivo para la Infraestructura de Información Geográfica en España (CODIIGE), dependiente del Consejo Superior Geográfico, para la implementación de la Información Geográfica de Referencia a nivel nacional, conforme a la Directiva INSPIRE.

Este conjunto de datos espaciales está formado por las poblaciones, o lugares de residencia y otras agrupaciones de edificios de carácter no residencial (infraestructuras sociales e instalaciones industriales) y espacios asociados, relacionados con la población. Todas estas agrupaciones -poblaciones, infraestructuras sociales e instalaciones industriales- se recogen como unidades independientes cuando poseen una denominación e identidad propias y están suficientemente separadas geográficamente.

Las poblaciones son agrupaciones de edificios de uso residencial (núcleos, urbanizaciones, otras poblaciones); pero con frecuencia dentro de su perímetro se encuentran edificios y espacios asociados de otros usos formando agrupaciones relacionadas con la población ( zonas hospitalarias, recintos deportivos, zonas comerciales comercios, zonas de oficinas, zonas verdes, zonas industriales, etc.) complementarios del uso residencial principal de las poblaciones.

Las infraestructuras sociales son agrupaciones de edificios y espacios asociados relacionados con instalaciones y servicios necesarios para el buen funcionamiento de las poblaciones y sus habitantes, como son las instalaciones básicas de utilidad pública (suministro de agua, energía, alcantarillado), los equipamientos social, cultural, administrativo y otros (escuelas, hospitales, centros deportivos, culturales, institucionales, religiosos) y las instalaciones de uso terciario o pertenecientes al sector de servicios (comercios, oficinas, hoteles, centros de ocio).

Las instalaciones industriales son conjuntos de edificios, espacios y estructuras asociadas (polígonos y zonas industriales, industrias aisladas) de uso secundario o pertenecientes al sector industrial, destinados a la elaboración y transformación de productos.

Se trata de un producto de datos formado por tres objetos geográficos bien diferenciados pero íntimamente relacionados entre sí, geográficamente, y al estar interconectados por flujos de personas, comunicación, bienes y actividades de manera continuada, abarcando la temática recogida en el Anexo I.12 (Entidades de población), y elementos del Anexo II.6 (Servicios de utilidad pública, servicios administrativos y sociales) y Anexo II.8 (Instalaciones de producción industrial), de la Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España LISIGE.

El modelo de datos de «IGR Poblaciones» ofrece una aproximación flexible para permitir una múltiple representación de los lugares de residencia y agrupaciones de edificios de carácter no residencial relacionados con la población y el sistema urbano.

Las poblaciones están relacionadas de forma ineludible con las unidades estadísticas, ya que toda población está vinculada a sus habitantes y de este modo existe una relación de pertenencia con las Entidades de Población (relación de unidades poblacionales del Nomenclátor INE). Por otro lado se relaciona con el espacio urbano, con las delimitaciones de suelo que definen la planificación urbanística y con el parcelario catastral. La cartografía catastral se utiliza como definición geométrica del ámbito territorial de la IGR Poblaciones, como líneas invariantes relacionadas con la finca registral y el uso que se hace del suelo. Este territorio asociado está formado por viviendas, edificaciones y espacios asociados y por ello también existe una fuerte relación con los edificios, como contenido consistente con la «IGR Poblaciones». Además, el contenido de la «IGR Poblaciones» está relacionado directamente con el uso del suelo, fundamentalmente formado por delimitación de suelo de tipo residencial, y otros usos del sector secundario y terciario.

Ilustración 1. Extracción de núcleo de población. A la izquierda imagen del territorio (orto imagen PNOA), a la derecha polígonos de delimitación. EL contorno más externo (amarillo) define la envolvente urbana de la población, los polígonos rojos definen el área construida

dentro de la población, los polígonos en gris el área no edificada.

Estas especificaciones definen unos criterios técnicos dirigidos a conseguir una producción homogénea, de calidad y de alta precisión de la localización y delimitación de la IGR de Poblaciones a nivel nacional de manera que satisfagan los requisitos de los usuarios. Estas especificaciones deben servir de base para la implementación de los datos geoespaciales de la IGR de Poblaciones.

(6)

Reconocimientos

El equipo de trabajo de «IGR poblaciones» del IGN incluye a las siguientes personas: Eduardo Núñez Maderal (editor de especificaciones), Gonzalo Benayas Sanchez de Pazos y José María García Malmierca (equipo técnico), Jesús Javier Marín (soporte técnico de IECISA), Oihana Mitxelena (equipo técnico delegación de Cantabria), Esther Fradejas (equipo de edición).

Colaboradores del IGN: Julián Delgado Hernández (modelo de datos, UML), Lorenzo Camón Soteres (diseño conceptual y datos topográficos), Angélica Castaño Suárez (Nomenclátor), Antonio F. Rodríguez Pascual (CNIG), Adela Alcázar González (Toponimia).

Contribuciones al arranque del proyecto: desarrollo de una primera versión del modelo de datos por parte del equipo de Geomodelos (2012-2014); arranque de proyecto de producción y desarrollo de primera metodología de carga automática por parte del equipo de IGR Poblaciones (2014-2015) con Tania Gullón Muñoz-Repiso y José Antonio Merino, y durante 2016- 2017 la contribución para edición y revisión de los datos por parte de Daniel García Bascones y Rafael Valentín, y David González Montiel (Universidad Politécnica de Madrid).

Colaboradores externos: Ignacio Duque, del Instituto Nacional de estadística, Fernando Serrano y José Miguel Olivares de la Dirección General del Catastro, Cristina Caturla y Elena Diañez del Instituto de Estadística y Cartografía de la Junta de Andalucía, Águeda Ruiz de la Encuesta de Infraestructuras y Equipamientos Locales, y el equipo de Miguel Baiguet del Sistema de Información Urbana.

Punto de contacto

Buzón IGR-Poblaciones [email protected]

INSTITUTO GEOGRÁFICO NACIONAL

General Ibáñez Íbero, 3, 28003 MADRID

(7)

Tabla de contenido

Versiones ... II Punto de contacto ... VI

1 Ámbito ... 10

2 Introducción ... 10

Nombre y acrónimo ... 10

Descripción informal ... 10

Definición ... 10

Descripción ... 10

Información geográfica existente de Entidades de Población, poblaciones y asentamientos urbanos ... 11

Uso de las Poblaciones ... 12

Relación con otros temas ... 12

Referencias normativas ... 13

Términos y definiciones ... 13

Abreviaturas ... 16

3 Campos de aplicación de las especificaciones ... 16

4 Identificación del producto de datos ... 17

5 Estructura y contenido de los datos ... 18

Esquema de aplicación de la «IGR Poblaciones» ... 18

5.1.1 Descripción ... 18

5.1.1.1 Descripción narrativa y UML ... 18

5.1.1.2 Gestión del identificador ... 18

5.1.1.3 Representación temporal ... 18

5.1.1.4 Representación geométrica ... 18

Catálogo de objetos geográficos ... 22

5.2.1 Identificación del catálogo ... 22

5.2.2 Tipos de objetos geográficos de IGR Poblaciones del IGN (IGN_Settlements) ... 23

5.2.2.1 PopulationEntity (Entidad de Población) ... 23

5.2.2.2 NucleusAndDisseminated (NúcleoYDiseminado) ... 23

5.2.2.3 Settlement (Población) ... 24

5.2.2.4 IndustrialZone (Zona industrial) ... 25

5.2.2.5 SocialInfraestructure (Infraestructura social) ... 25

5.2.2.6 Builtup (Zona de uso) ... 26

5.2.2.7 PopulatedPlace (Lugar poblado) ... 27

5.2.3 Enumeraciones y listas de códigos ... 27

5.2.3.1 INE_PopulationEntityTypeValue (Tipos de entidad de población) ... 27

5.2.3.2 INE_NucleusAndDisseminatedTypeValue (Tipo NúcleoDiseminado) ... 28

5.2.3.3 INECode (Código INE) ... 28

5.2.3.4 SettlementTypeValue (Tipo de población) ... 29

5.2.3.5 SocialInfraestructureTypeValue (Tipo de infraestructura social) ... 30

5.2.3.6 IndustrialZoneTypeValue (Tipo de zona industrial) ... 31

5.2.3.7 LandUseForSettlementValue (Tipos de usos del suelo en IGR Poblaciones) ... 31

5.2.3.8 GroupTypeValue (tipos de agrupación) ... 33

6 Sistemas de Referencia ... 34

Introducción ... 34

Descripción ... 34

6.2.1 ETRS89 ... 34

6.2.2 REGCAN95 ... 34

Sistema de Coordenadas ... 34

Sistema de referencia temporal ... 34

(8)

7 Calidad de los datos ... 35

8 Distribución del producto de datos ... 36

Nombre del formato de datos ... 36

Versión del formato ... 36

Nombre del subconjunto, perfil o especificaciones de producto del formato ... 36

Estructura del fichero de distribución ... 36

9 Metadatos ... 37

10 Captura de los datos ... 38

Unidad de producción ... 38

Fuentes de información ... 39

Modelo de datos y base de datos ... 40

Unidad espacial ... 41

10.4.1 Exactitud posicional: ... 41

10.4.2 Exactitud altimétrica: ... 41

10.4.3 Unidad mínima cartografiable (UMC): ... 41

10.4.4 Características geométricas ... 41

Contenido ... 42

10.5.1 Catálogo: repertorio de la «IGR Poblaciones» ... 42

10.5.2 Territorio: ámbito geográfico y usos del suelo ... 42

Normas técnicas de captura de datos ... 45

10.6.1 Catálogo de elementos (catalogo_a) ... 46

10.6.2 Polígono de uso: contenido geométrico (poligono_s) ... 50

10.6.2.1 CRITERIOS DE DEFINICIÓN DE ATRIBUTOS ... 50

10.6.2.2 CRITERIOS PARA LA CAPTURA GEOMÉTRICA ... 53

10.6.3 Uso del suelo en la parcela catastral (usoparcela_a) ... 56

10.6.4 Asignación entre catálogo y polígono de uso (catpoligono_a) ... 57

10.6.4.2 CRITERIOS DE ASIGNACIÓN (AGRUPACIÓN CONTENIDO GEOMÉTRICO) ... 58

10.6.5 Delimitación (delimitacion_s) ... 60

10.6.5.2 CRITERIOS PARA LA CAPTURA GEOMÉTRICA (ENVOLVENTES Y ZONAS DE USO) ... 62

10.6.6 Localización (localizacion_p) ... 66

10.6.6.2 CRITERIOS PARA LA CAPTURA GEOMÉTRICA DEL CENTRO ... 66

10.6.7 Entidad de Población (entpoblacion_s)... 67

10.6.8 Núcleo y diseminado (nucleodiseminado_s) ... 67

10.6.9 Edificio ... 68

Criterios para la fotointerpretación de Poblaciones ... 69

Criterios de consistencia ... 72

11 Mantenimiento de los datos ... 74

12 Representación ... 75

13 Información adicional ... 75

ANEXO I –MODELO FÍSICO 1 de la «IGR Poblaciones» v1.1 ... 76

(9)

2. Componentes del modelo físico ... 77

2.1. Tabla: catalogo_a ... 78

2.2. Tabla: delimitacion_s ... 80

2.3. Tabla: localización_p ... 81

2.4. Tabla: entpoblacion_s ... 82

2.5. Tabla: nucleodiseminado_s ... 83

2.6. Tabla: edificio_s ... 84

2.7. Tabla: poligono_s ... 85

2.8. Tabla: catpoligono_a ... 86

2.9. Tabla: usoparcela_a ... 87

3. Codificación de listas de valores. ... 88

3.1. cprodelegacion_a ... 88

3.2. ValorTipoIne ... 88

3.3. ValorCodIne ... 88

3.4. ValorTipoUnidadPoblacional ... 88

3.5. ValorRefIne ... 88

3.6. ValorTipoEstadoFisico ... 89

3.7. ValorCodProvincia ... 89

3.8. ValorTipoEstado ... 90

3.9. ValorTipoModificado ... 90

3.10. ValorTipoCapital ... 90

3.11. ValorTipoOrigenUso ... 90

3.12. ValorTipoCatastro ... 90

3.13. ValorTipoClase ... 91

3.14. ValorTipoLocalizacion ... 91

3.15. ValorTipoIGRPoblaciones ... 92

3.16. ValorTipoAgrupación ... 93

3.17. ValorTipoUso ... 94

4. Catalogación de metodologías y fuentes ... 95

4.1. Tabla: fuente_a ... 95

4.2. Tabla: metodologia_a ... 95

4.3. Tabla: fuentemetod_a ... 96

4.4. Informe de fuente y metodología ... 96

ANEXO II – Usos del suelo en «IGR Poblaciones»: contenido ... 97

1. Correspondencia con HILUCS ... 97

2. Usos poblacionales con correspondencia a fuentes de referencia (ValorTipoUso) ... 100

ANEXO III – Fuentes de datos para el mantenimiento de la información ... 102

ANEXO IV – Tipos de poblaciones por número de habitantes ... 104

ANEXO V – Nomenclaturas IGR ... 105

1. Nomenclatura para tablas de fuentes externas de referencia ... 105

2. Descripción de los valores de los campos de la nomenclatura ... 105

(10)

1 Ámbito

Este documento desarrolla unas especificaciones para el conjunto de datos de Información Geográfica de Referencia de Poblaciones del Instituto Geográfico Nacional de España.

El ámbito geográfico de este conjunto de datos es todo el territorio español.

Estas especificaciones proporcionan las reglas para la producción y mantenimientos de los datos espaciales de alta resolución a nivel nacional de la “IGR Poblaciones” utilizando las normas de implementación de la Directiva INSPIRE [Directive 2007/2/EC], y recogiendo entre su datos los elementos correspondientes a Entidades de población (Anexo I.12), Servicios de utilidad pública, servicios administrativos y sociales (Anexo II.6) e Instalaciones de producción industrial (Anexo II.8) de la Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España LISIGE.

2 Introducción

Nombre y acrónimo

Especificaciones técnicas de la «IGR Poblaciones». El acrónimo para este producto es «IGR-PO», también se utiliza «IGRP».

Descripción informal

Este documento describe las especificaciones de producto de datos con el propósito de recoger, mantener y ofrecer la Información Geográfica de Referencia (IGR) de Poblaciones conforme a UNE-EN ISO 19131.

Definición

Agrupaciones de viviendas, otras edificaciones y espacios asociados que son conocidos por una denominación, incluyen las poblaciones y las infraestructuras sociales e instalaciones industriales relacionadas.

Descripción

Este producto está formado por las poblaciones, o lugares de residencia, y otras agrupaciones de edificios de carácter no residencial (infraestructuras sociales e instalaciones industriales) y espacios asociados, relacionados con la población. Todas estas agrupaciones -poblaciones, infraestructuras sociales e instalaciones industriales- se recogen como unidades independientes cuando poseen una denominación e identidad propias y están separadas geográficamente dentro de unos parámetros dados.

Las poblaciones son agrupaciones de edificios de uso residencial (núcleos, urbanizaciones, otras poblaciones), otras edificaciones y espacios asociados, que son conocidos por una denominación; incluye las infraestructuras sociales y zonas industriales relacionadas.

Las infraestructuras sociales son agrupaciones de edificios y espacios asociados relacionados con instalaciones y servicios necesarios para el buen funcionamiento de las poblaciones y sus habitantes, como son las instalaciones básicas de utilidad pública (suministro de agua, energía, alcantarillado), los equipamientos social, cultural, administrativo y otros (escuelas, hospitales, centros deportivos, culturales, institucionales, religiosos) y las instalaciones de uso terciario o pertenecientes al sector de servicios (comercios, oficinas, hoteles, centros de ocio).

Las instalaciones industriales son agrupaciones de edificios, espacios y estructuras asociadas (polígonos y zonas industriales, industrias aisladas) de uso secundario o pertenecientes al sector industrial, destinados a la elaboración y transformación de productos.

Se trata de un producto formado por tres objetos geográficos bien diferenciados pero íntimamente relacionados entre sí, desde el punto de vista espacial, al estar interconectados por flujos de personas, comunicación, bienes y actividades de manera continuada, abarcando la temática recogida en el Anexo I.12 (Entidades de población), Anexo II.6 (Servicios de utilidad pública, servicios administrativos y sociales) y Anexo II.8 (Instalaciones de producción industrial) de la Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España LISIGE.

Este producto está diseñado para satisfacer necesidades de carácter administrativo, estadístico y cartográfico: sirven de referencia para anexar información estadística, como el padrón de habitantes, para hacer cartografía o para otros usos como por ejemplo para la definición de direcciones, la planificación, gestión y ordenación territorial o para estudios de mercado sobre la población y su distribución espacial. Este documento está dirigido a la representación y armonización de los datos espaciales de las Poblaciones.

Desde el punto de vista normativo, las Poblaciones no están incluidas como tal en ninguno de los Anexos de la Directiva INSPIRE, en

(11)

pueden ser localizados en temas como el de usos del suelo, coberturas y nombre geográficos. La Ley 14/2010 sobre las Infraestructuras y los Servicios de Información Geográfica en España (LISIGE) contempla la temática de Entidades de Población dentro de la Información Geográfica de Referencia (punto 12 del Anexo I), que tiene una relación muy directa con las Entidades de Población que define el INE en su Nomenclátor de Poblaciones.

Incluye un modelo de datos y catálogo de objetos geográficos para definir los lugares de residencia, las Poblaciones (Settlements), y las agrupaciones que se relacionan con ella, las Infraestructuras sociales (Social Infraestructures) y las Instalaciones industriales (Industrial areas). Estos elementos se forman a partir de un conjunto de Zonas de Uso (Built-up) que representan áreas construidas por agrupación de edificios y espacios asociados. Estas agrupaciones y lugares de residencia vendrán identificados por una denominación. Además este modelo contempla el objeto geográfico Lugar Poblado (PopulatedPlace) en relación a la representación espacial de la toponimia de las poblaciones y las agrupaciones consideradas. Toda población está relacionada con las Entidades de Población, una población siempre va a pertenecer a una entidad de población como unidad estadística de habitantes, toda Población va a ser o bien una unidad poblacional tipo “núcleo de población” o bien pertenecer al “Diseminado”. Para garantizar esto, el modelo de datos considera los objetos geográficos de las Entidades de Población (entidades colectivas y singulares) y los Núcleos y diseminados. Dentro del municipio el territorio estará completamente cubierto por una o varias entidades singulares que a su vez contienen núcleos y/o diseminados.

Desde el punto de vista de sistema urbano, las poblaciones son un conjunto de componentes dinámicos y sus interrelaciones entorno a las actividades socio-económicas de las personas (actividad residencial, industrial y de servicios), se configuran de manera jerarquizada (capitales, ciudades, barrios, etc.), y en función de su carácter urbano o no (núcleos de población) vinculado a catastro y a la planificación urbanística.

Como líneas de referencia sobre el territorio a las que referir los datos espaciales de las Poblaciones se ha elegido el parcelario catastral, esta información unida a los usos del suelo y a la codificación estadística hace de esta información útil a efectos administrativos, estadísticos y cartográficos, pudiendo obtener diferentes delimitaciones de la población en función del uso requerido.

La identificación espacial de la «IGR Poblaciones» se basa en:

• La existencia previa de este tipo de información: delimitación de entidades de población

• La identificación de agrupación de viviendas y/o edificaciones y espacios asociados.

• La identificación de las aproximaciones postales del censo de viviendas

• La denominación geográfica de un lugar (inventario de toponimia)

La definición geométrica con coordenadas de alta precisión de la «IGR Poblaciones» se basa en:

• El parcelario catastral

• Los usos del suelo asociados al catastro y a otras fuentes (SIOSE)

• Los edificios

• La ocupación de las infraestructuras públicas (viales urbanos, zonas verdes, etc)

• Los planes urbanísticos

Información geográfica existente de Entidades de Población, poblaciones y asentamientos urbanos Entidades de Población de INE

El INE cuenta con el Nomenclátor de Población del Padrón Continuo por Unidad Poblacional, donde recoge la estadística nacional de habitantes relativa a las poblaciones. Esta información describe de forma literal, sin información espacial los habitantes que hay por unidad poblacional, inferior al municipio: Entidad Colectiva, Entidad Singular, Núcleos y Diseminados (Fuente INE:

http://www.ine.es/nomen2/index.do

). Este Nomenclátor codifica cada unidad poblacional con un código de 11 dígitos que identifica de forma jerárquica la información: los 5 primero dígitos indican el municipio, los 2 siguientes la entidad colectiva, los dos siguientes la entidad singular y los dos últimos, del 01 al 98 el Núcleo y el 99 para los Diseminados. Esta información se actualiza anualmente mediante la coordinación de los Padrones municipales con el INE. Además el INE, actualmente está geo-referenciando las entidades de población.

Entidades de Población en la Cartografía de las CC. AA.

Dentro del marco legislativo actual, las Comunidades Autónomas producen la cartografía topográfica e información geográfica a escalas mayores de 1:25.000 que precisen en el ejercicio de sus competencias. No todas las CC.AA. han o están produciendo y manteniendo este tipo de información. Dentro del Consejo Superior Geográfico se estableció un marco común para la producción armonizada de información geográfica mediante el modelo de datos de Base Topográfica Armonizada (BTA), en este modelo se incluyó el objeto geográfico Núcleo Urbano dentro de la Cobertura Terrestre para definir y recoger la componente espacial de los núcleos de población. Actualmente hay comunidades que están trabajando de forma específica en esta temática ya que la consideran necesaria con fines de planificación y ordenación del territorio, como es el caso de Andalucía con la base de datos de asentamientos

(12)

urbanos, o Castilla y León con su cobertura de suelo de actividad antrópica donde recoge los núcleos de población. Es destacable también en el ámbito regional los trabajos que se realizan entorno a la toponimia que sirven para identificar lugares habitados así como los institutos estadísticos que trabajan en colaboración con centros cartográficos en aspectos como la delimitación de las entidades de población.

Poblaciones en la Cartografía del IGN

El IGN tiene encomendada la producción de la cartografía nacional. A finales del siglo XX se comenzó el proyecto de Mapa Topográfico a escala 1:25.000 con el objeto de representar gráficamente con un alto grado de precisión la superficie del territorio español contando entre otros muchos tipos de información, con información de poblaciones y construcciones, de manera que el MTN25 localiza e incluye el nombre geográfico de las poblaciones, instalaciones y edificaciones a escala 1:25.000. Con el cambio de tecnologías, a partir del año 2005, esta información se integró y coordinó sucesivamente en bases de datos topográficas a escala 1:25.000 y 1:100.000 junto con el Nomenclátor Geográfico de Municipios y Entidades de Población, pero es a partir del producto Base Topográfica Nacional a escala 1:100.000 (BTN100) cuando se hace un trabajo específico de recopilación y puesta en marcha de una capa de información espacial de Entidades de Población que recoge a escala 1:100.000 polígonos que identifican el territorio de las Entidades de Población. En el año 2012, arranca el proyecto Geomodelos donde se crea un grupo específico de Entidades de Población, donde se desarrolla un modelo de datos para esta información temática y una base de datos denominada Base de Datos de Entidades de Población (BDEP) que recoge como punto de partida la información de poblaciones de BTN100 e incorpora lo disponible a escalas de mayor resolución, como de BTN25 y de algunas Comunidades Autónomas, como es el caso de Andalucía, Valencia o Galicia. Esta BDEP es considerada como la IGR de Poblaciones versión 0.

Núcleos de población en la EIEL

La EIEL es la Encuesta de Infraestructura y Equipamientos Locales que coordina el Ministerio de Hacienda y Función Pública, su finalidad es “conocer la situación de las infraestructuras y equipamientos de competencia municipal, formando un inventario de ámbito nacional, de carácter censal, con información precisa y sistematizada de los municipios con población inferior a 50.000 habitantes”. La encuesta recoge desde el año 2012 datos georreferenciados de la delimitación de núcleos urbanos así como de otros elementos, como superficies viarias, redes de abastecimiento, etc. La encuesta se realiza anualmente si bien la versión de los datos disponibles es siempre 2 años anteriores al año en curso debido a la complejidad del mantenimiento de esta información.

Mapa de asentamientos de población en Europa

A nivel europeo está el European Settlement Map, es un conjunto de datos de tipo ráster que tiene el objetivo de cartografiar los asentamientos de población en Europa basados en las imágenes de satélite de SPOT con una frecuencia anual y una resolución espacial de 10 metros y 2.5 metros.

Uso de las Poblaciones

A la vista de los diferentes usos y necesidades que existen sobre esta información, se demuestra que la información geoespacial que define la «IGR Poblaciones» proporciona un marco de referencia único de localización que permite describir parte de la realidad territorial (distribución, forma y tipos de la población, desarrollo urbano, direcciones, etc.) a través de una identificación, una denominación, una codificación estadística y una localización espacial, unido a un marco de actualización permanente y continua en el tiempo. Este carácter geográfico confiere a la «IGR Poblaciones» una personalidad propia.

Esta información es ampliamente utilizada como elemento de búsqueda, de referencia para estadísticas de población, para navegación, estudios de mercado, así como visualización de información geográfica en mapas. También son de gran utilidad en ciencias sociales y humanas, como recurso para el desarrollo de estudios demográficos y urbanísticos y planificación y ordenación del territorio, entre otros. Este tema resulta de especial interés para una gran variedad de usuarios, tanto públicos como privados, que no sólo hacen uso de dicha información, sino que también comparten y generan información geográfica.

Relación con otros temas

Este conjunto de datos tiene una vinculación directa con otros temas de Información Geográfica de Referencia, con el objeto de modelar la propia información y de garantizar la consistencia geométrica y semántica entre conjuntos de datos. Las poblaciones y otras estructuras no residenciales tienen relación con las parcelas catastrales, las construcciones y edificaciones, las unidades estadísticas de población, las unidades administrativas, la demografía, los nombres geográficos, las redes de transporte, los usos del suelo y está presente en otras temáticas como es el caso de las Direcciones y las redes de transporte (callejero).

(13)

Referencias normativas

[ISO/TC211] ISO 19101 Información geográfica – Modelo de referencia

ISO 19103 Información geográfica – Lenguaje de esquema conceptual ISO 19104 Información geográfica – Terminología

ISO 19107 Información geográfica – Esquema espacial

ISO 19109 Información geográfica – Reglas para esquemas de aplicación ISO 19110 Información geográfica – Metodología para la catalogación de fenómenos

ISO 19113 Información geográfica – Principios de calidad

ISO 19114 Información geográfica – Procedimientos de evaluación de la calidad

ISO 19115 Información geográfica – Metadatos

ISO 19131 Información geográfica – Especificaciones de producto de datos ISO 19137 Información geográfica – Perfil esencial del esquema espacial ISO 19138 Información geográfica – Medidas de calidad de los datos ISO 19139 Información geográfica – Metadatos – Implementación del esquema XML

[Directiva 2007/2/CE] Directiva 2007/2/CE del Parlamento Europeo y del Consejo de 14 de marzo de 2007 por la que se establece una infraestructura de información espacial en la Comunidad Europea (INSPIRE)

[Reglamento (UE) Nº 1089/2010]

Reglamento (UE) Nº 1089/2010 de la Comisión de 23 de noviembre de 2010 por el que se aplica la Directiva 2007/2/CE del Parlamento Europeo y del Consejo en lo que se refiere a la interoperabilidad de los conjuntos y los servicios de datos espaciales

[D.2.5] D.2.5 Modelo Genérico Conceptual INSPIRE, v.3.3

[D.2.6] D.2.6 Metodología para el desarrollo de especificaciones de datos

[Ley 14/2010] Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España (LISIGE)

[Ley 37/2007] Ley 37/2007, de 16 de noviembre, sobre reutilización de la información del sector público

[Ley 27/2006] Ley 27/2006, de 18 de julio, por la que se regulan los derechos de acceso a la información, de participación pública y de acceso a la justicia en materia de medio ambiente (incorpora las Directivas 2003/4/CE y 2003/35/CE) [Ley 15/1999] Ley Orgánica 15/1999, de 13 de diciembre, de Protección de Datos de

Carácter Personal.

[Ley 6/1997] Ley 6/1997 de Organización y Funcionamiento de la Administración General del Estado (LOFAGE)

[Ley 7/1986] Ley 7/1986, de 24 de enero, de Ordenación de la Cartografía

[RD 1545/2007] Real Decreto 1545/2007, de 23 de noviembre, por el que se regula el Sistema Cartográfico Nacional

[Ley 12/1989] Ley 12/1989, de 9 de mayo, de la Función Estadística Pública

[RD 508/2001] Real Decreto 508/2001, de 11 de mayo, por el que se aprueba el Estatuto del Instituto Nacional de Estadística

Términos y definiciones

Para la comprensión de términos y definiciones relacionados con las especificaciones INSPIRE consultar el Glosario de términos en INSPIRE (http://inspireregistry.jrc.ec.europa.eu/registers/GLOSSARY).

Aplicación

Manipulación y procesamiento de datos en ayuda de los requisitos de usuario. [ISO 19101]

Asociación de objetos geográficos

Relación que une instancias de un tipo de objeto geográfico con instancias del mismo o un tipo de objeto geográfico diferente. [ISO 19110]

Atributo de objeto geográfico

(14)

Característica de un objeto geográfico. [ISO 19110]

Nota 1: un atributo de objeto geográfico puede darse como un tipo o una instancia. El tipo de atributo de objeto geográfico o la instancia de atributo de objeto geográfico se usa cuando sólo uno es significativo.

Nota 2: un tipo de atributo de objeto geográfico tiene un nombre, un tipo de datos y un dominio asociado. Un atributo de objeto geográfico para una instancia de objeto geográfico también tiene un valor de atributo tomado del dominio de valores.

Calidad

Totalidad de características de un producto que se refieren a su capacidad para satisfacer las necesidades establecidas e implícitas.

[ISO 19101]

Catálogo de objetos geográficos

Relación ordenada que contiene definiciones y descripciones de tipos de objeto geográfico , de sus atributos y de relaciones entre ellos, que se dan en uno o más conjuntos de datos geográficos, junto con cualquier operación que puedan tener. [ISO 19110]

Compleción

Presencia o ausencia en un conjunto de datos de objetos geográficos, sus atributos y sus relaciones. [ISO 19113]

NOTA: Incluye comisión y omisión.

Conjunto de datos

Colección identificable de datos. [ISO 19115]

Datos geográficos

Datos que implícita o explícitamente se refieren a una localización relativa a la Tierra. [ISO 19115]

Nota: Información geográfica se usa también como un término para información relativa a un objeto geográfico implícito o explícito asociado con una localización en la Tierra.

Dominio

Conjunto bien definido. [ISO 19107]

Nota: bien definido significa que la definición es tanto necesaria como suficiente, que todo lo que satisface la definición está en el conjunto y todo lo que no satisfaga la definición está necesariamente fuera del conjunto.

Especificaciones de producto

Descripción detallada de un conjunto de datos o una serie de conjuntos de datos complementada con información adicional, que permite que sea generado, suministrado o utilizado. [ISO 19131]

Nota: Se pueden definir especificaciones de producto para su producción, venta o utilización.

Esquema de aplicación

Modelo conceptual de los datos requeridos por una o más aplicaciones. [ISO 19101]

Esquema de aplicación UML

Esquema de aplicación escrito en UML de acuerdo a ISO 19109. [ISO 19136]

Objeto geográfico

Abstracción de un fenómeno del mundo real. [ISO 19110]

Nota: un objeto geográfico puede ocurrir como un tipo o una instancia. El tipo de objeto geográfico o la instancia de objeto geográfico debería ser usada cuando sólo significa uno.

Linaje

Descripción de la historia del conjunto de datos a través de las fases de su ciclo de vida: captura, compilación, edición,… [ISO 19113]

Lista de códigos

Dominio de valores que incluyen un código para cada valor permitido [ISO 19136]

Metadatos

Datos acerca de los datos. [ISO 19115]

Modelo conceptual

(15)

Municipio

Territorio en que el Ayuntamiento ejerce sus competencias. [Real Decreto 1690/1986]

Padrón municipal

Registro administrativo donde constan los vecinos del municipio. Los municipios son los encargados de su formación, mantenimiento, revisión y custodia. De su actualización se obtiene la Revisión del Padrón municipal con referencia al 1 de enero de cada año. [INE]

Parcela catastral

Áreas determinadas por registros catastrales o equivalentes. [INSPIRE DS CADASTRAL PARCELS]

Unidad poblacional

Subdivisión estadística realizada por el INE que se utiliza para conocer de qué forma se asienta la población en los municipios y referenciar la estadística de número de habitantes del Padrón. Son unidades poblacionales las entidades y núcleos de población de cada municipio, las cuales se encuentran detalladas en un nomenclátor. [INE]

Unidad estadística

Unidad para la difusión o el uso de información estadística [INSPIRE DS Statistical Units]

Área edificada

Área en 2D de la superficie edificada Área sellada

Área en 2D de la superficie artificial (incluye edificios, elementos constructivos como piscinas, pistas deportivas, parking, etc.) Área usos

Área en 3D de la superficie de la superficie construida Área geometría

Superficie 2D de la geometría

(16)

Abreviaturas

Lista de términos abreviados mediante siglas y acrónimos utilizados en esta especificación:

AGE Administración General del Estado CC.AA. Comunidad autónoma

BTN100 Base Topográfica Nacional a escala 1: 100.000 BDEP Base de Datos de Entidades de Población BTA Base Topográfica Armonizada

BTN25 Base Topográfica Nacional a escala 1: 25.000

CODIIGE Consejo Directivo de la Infraestructura de Información Geográfica en España EIEL Encuesta de Infraestructura y Equipamientos Locales

GTT Grupos Técnicos de Trabajo

IECA Instituto de Estadística y Cartografía de Andalucía IGN Instituto Geográfico Nacional

IGR Información Geográfica de Referencia INE Instituto Nacional de Estadística

INSPIRE Infraestructure for Spatial Information in the European Community (Infraestructura de Información Geográfica en Europa)

ISO International Organization for Standardization (Organización Internacional de Normalización) ITACA Inventario toponímico de los asentamientos de Andalucía

LISIGE Ley 14/2010, de 5 de julio, sobre las infraestructuras y los servicios de información geográfica en España

MTN25 Mapa Topográfico Nacional a escala 1: 25.000 NGBE Nomenclátor Geográfico Básico de España

NGMEP Nomenclátor Geográfico de Municipios y Entidades de Población REL Registro de Entidades Locales

SIGLIM Sistema de Información Geográfica de Líneas Límite SIOSE Sistema de Información de Ocupación del Suelo en España SITGA Sistema de Información Territorial de Galicia

SIU Sistema de Información Urbana

UE Unión Europea

UML Unified Modelling Language (Lenguaje Unificado de Modelado) UNE-EN Una Norma Española- Norma Europea

3 Campos de aplicación de las especificaciones

Estas especificaciones de datos no distinguen entre diferentes ámbitos, sino que considera un único ámbito general, que espacialmente cubre todo el territorio español y temáticamente incluye lo que hemos definido como poblaciones y objetos asociados.

(17)

4 Identificación del producto de datos

Identificación del producto de datos

Título

CI_Citation.title

Información Geográfica de Referencia «IGR Poblaciones»

Resumen Conjunto de datos formado por las poblaciones, o lugares de residencia y otras agrupaciones de edificios de carácter no residencial (zonas industriales e instalaciones de infraestructuras sociales) y espacios asociados, relacionados con la población. Todas estas agrupaciones -poblaciones, infraestructuras sociales e instalaciones industriales- se recogen como unidades independientes cuando poseen una denominación e identidad propias y están separadas geográficamente dentro de unos parámetros dados.

Está basada en la cartografía del parcelario catastral y contiene la codificación de pertenencia a unidad poblacional del Instituto Nacional de Estadística (INE).

Categoría del tema

MD_Topic CategoryCode

Descripción geográfica

EX_GeographicExtent

La extensión geográfica del producto es el Reino de España, que incluye:

España peninsular, Islas Baleares y Canarias, Ciudades Autónomas de Ceuta y Melilla y el resto de territorios españoles. Está delimitado por las siguientes coordenadas geográficas:

westBoundLongitude Longitud oeste: -19º

eastBoundLongitude Longitud este: 5º

southBoundLatitude Latitud sur: 27º

northBoundLatitude Latitud norte: 44º

Propósito Servir para georreferenciar y situar espacialmente todo tipo de datos pertenecientes a cualquier campo de aplicación.

Tipo de representación espacial

MD_DataIdentification.SpatialRepresentationType

Vector (001) Resolución espacial

MD_DataIdentification.spatialResolution

Datos espaciales vinculados a la cartografía catastral, la exactitud en planimetría va a ser mejor que 1 metro, trabajando en escalas gráficas de 1:5.000 o de mayor definición.

(18)

5 Estructura y contenido de los datos

Esquema de aplicación de la «IGR Poblaciones»

5.1.1 Descripción

El siguiente diagrama UML, que se muestra en la página siguiente, representa el modelo de «IGR Poblaciones» (Settlements). Cada elemento del diagrama representa una clase. Sobre el nombre de cada clase se expresa el estereotipo de la misma. El esquema de aplicación de «IGR Poblaciones» solo utiliza dos estereotipos: tipos de objetos geográficos y listas de códigos.

Se presenta en primer lugar el diagrama del modelo de datos de «IGR Poblaciones» (Figura 1), a continuación el esquema de paquetes de información que intervienen y finalmente un diagrama de relación de los objetos geográficos que intervienen.

Los elementos coloreados son los definidos en el IGN:

• En azul unidades estadísticas del INE

• En amarillo IGN_Settlements

• En verde IGN Existing Land Use

• En rojo IGN Geographical Names

Los elementos sin color son las clases importadas de INSPIRE.

5.1.1.1 Descripción narrativa y UML

El elemento que vertebra este modelo de datos es la Población (Settlement), definido como el lugar de residencia de las personas.

Pero la «IGR Poblaciones» no solo se compone de espacio residencial, sino que también está formada por otras estructuras no residenciales y sus espacios asociados, como son las infraestructuras sociales (socialInfraestructures) y las zonas industriales (industrialZone); son espacios donde se desarrollan las actividades socio-económicas de las personas. Estas estructuras no residenciales pueden encontrarse incluidos dentro del ámbito geográfico de una Población o de forma aislada pero relacionados de forma espacial y funcional, al estar interconectados por vías de comunicación, flujos de personas, bienes y actividades.

Las Poblaciones, las infraestructuras sociales y las instalaciones industriales, están representadas por agrupaciones del territorio formadas por viviendas, otros edificios y espacios asociados, estas extensiones de territorio se delimitan a partir de las zonas de uso (Built-up) que representan áreas o recintos edificados asociados a una actividad socio-económica relacionada con el contenido de la

«IGR Poblaciones». Cuando una de estas áreas o un conjunto de ellas se la conoce con un nombre (PopulatedPlace) se forma una Población o una zona industrial o un recinto de infraestructura social.

El contenido de la «IGR Poblaciones» por lo tanto se basa en 3 objetos geográficos bien diferenciados pero relacionados entre sí: las Poblaciones, las zonas industriales y las instalaciones de infraestructuras sociales, dentro de cada uno de estos objetos se definen unas tipologías características.

Estos elementos definidos, y en particular las Poblaciones, son los lugares donde se localizan sus habitantes, por lo tanto existe, además del nombre que lo identifica, una relación directa con las unidades estadísticas de población y por lo tanto con la Entidad de Población (PopulationEntity). De esta manera se define la siguiente jerarquía: un municipio está formado por una o varias entidades de población, éstas pueden ser colectivas, si existen, y singulares, a su vez, una entidad singular está formada por núcleos y su diseminado. Las delimitaciones de núcleos y diseminados rellenan de forma completa sin huecos ni solapes la entidad singular. Una Población (Settlement) va a pertenecer siempre a una unidad estadística de este tipo, bien va a ser un núcleo o bien va a pertenecer al diseminado, todas ellas van a estar dentro de la entidad singular, dentro de la entidad colectiva si existe y dentro del municipio.

5.1.1.2 Gestión del identificador

Los identificadores únicos de cada tipo de objeto geográfico se forman conforme a las reglas definidas para los identificadores de las bases de datos de la IGR del IGN. Son identificadores INSPIRE en cuanto que en su composición incluyen el código de país, de institución y de tema y representan de forma única el objeto que representa a lo largo de su ciclo de vida.

5.1.1.3 Representación temporal

La representación temporal de los datos viene expresada por los atributos fecha (beginLifespanVersion) y fechabaja (endLifespanVersion), de tipo fecha, que recogen las fechas de alta, modificación, y baja, del elemento en el sistema de almacenamiento del IGN.

5.1.1.4 Representación geométrica

La representación espacial de los objetos viene expresada como tipo GM_Object [ISO 19107], que permite albergar geometrías de tipo puntual, lineal y superficial. El tipo preferente será el superficial, de delimitación, y también la representación de tipo puntual

(19)

Figura 1. Diagrama «IGR Poblaciones» (IGR_Settlements)

(20)

A continuación se muestra el diagrama de los paquetes que están relacionados con la «IGR Poblaciones».

Figura 2. Diagrama de los paquetes relacionados con la «IGR Poblaciones» (IGN_Settlements)

El tema de Poblaciones se encuentra muy relacionado con varios temas, en especial con las Unidades Estadísticas al referirnos a lugares donde habitan las personas, a los nombres geográficos ya que cada lugar está identificado por un nombre, a las parcelas catastrales que sirven de líneas de referencia sobre el territorio y a los usos del suelo que definen el contenido asociado a las Poblaciones. Las Poblaciones están referidas a la división administrativa, a la provincia y al municipio, esta relación está muy ligada también a las propias unidades estadísticas que se definen como límites por debajo del municipio con el objetivo de geo-referenciar la estadística de habitantes.

A continuación se muestra el diagrama UML donde se muestran en detalle los objetos geográficos relacionados con la «IGR Poblaciones».

pkg Settlements packages

«applicationSchema»

IGNE_Settlements + Settl ementT ypeValue + Settl ement

IGNE Existing Land Use + LandUseObjectInSettlement + LandUseForSettlement

(from Land Use)

Administrativ eUnits + AdministrativeBoundary + AdministrativeHierarchyLevel + AdministrativeUnit + Condominium + LegalStatusValue + ResidenceOfAuthority + Technical StatusValue (from Administrative Units)

CadastralParcels + BasicPropertyUni t + CadastralBoundary + CadastralZoningLevelValue + CadastralParcel + CadastralZoning

(from Cadastral Parcels)

«appl icationSchema»

Geographical Names + Geographi calName + GrammaticalGenderValue + GrammaticalNumberValue + NamedPlace + NamedPlaceT ypeValue + NameStatusValue + NativenessVal ue + PronunciationOfName + SpellingOfName (from Geographical Names)

«appli cati onSchema»

Statistical Units Vector + AreaStatisti calUnit + Evol ution + Evol utionTypeValue + GeometryDescriptor + GeometryT ypeValue + Stati sticalT essellation + VectorStatisticalUnit + VectorStatisticalUnitGeometry

(from Stati stical Units)

Statistical Units Base + Stati sticalUnit

(from Statistical Units)

Population distribution - demography + AgeBy5YearsValue + AgeByYearValue + AgeGroupValue + Classification + ClassificationItem + ClassificationItemT ypeValue + ClassificationTypeValue + Dimensi ons + NACECodeValue + SpecialValue + Stati sticalDataStatusValue + Stati sticalDistributi on + Stati sticalValue

+ Stati sticsMeasurementMethodValue + VariableValue

(from Population Distribution - Demography)

BuildingsExtendedBase + Artifact1 + AbstractBuildingUnit + AbstractInstal lation + AbstractOtherConstruction + Buildi ngAndBuildingUnitInfo + Buildi ngInfo

+ CLGE_OfficialAreaReferenceValue + CurrencyValue

+ Document + EnergyPerformance + EnergyPerformanceValue + FloorDescripti on + FloorRange + HeatingSourceValue + HeatingSystemValue + Install ationNatureValue + Materi alOfFacadeValue + Materi alOfRoofValue + Materi alOfStructureValue + OfficialArea + OfficialAreaReferenceValue + OfficialValue + OfficialValueReferenceValue + OtherStandardOfficialAreaReferenceValue + RoofT ypeVal ue

+ SourceStatusValue + OtherConstructionNatureVal ue

(from Buil dings)

BuildingsExtended2D + Buildi ngUnit + Install ation + OtherConstruction + Buildi ng + Buildi ngPart

(from Buildings)

INE_StatisticalUnits + Popul ationUnit + Popul ationUnitTypeValue + INECode

(from Stati stical Units)

Common Transport Elements + AccessRestriction + Condi tionOfFacil ity + MaintenanceAuthori ty + MarkerPost + OwnerAuthori ty + RestrictionForVehicles + RestrictionTypeValue + TrafficFlowDi rection + TransportArea + TransportLink + TransportLinkSequence + TransportLinkSet + TransportNetwork + TransportNode + TransportObject + TransportPoint + TransportProperty + TransportT ypeValue + VerticalPositi on + AccessRestrictionVal ue A (from Transport Networks)

«appl icationSchema»

Existing Land Use + Exi stingLandUseDataSet + Exi stingLandUseObject

(from Land Use)

«import»

«abstraction»
