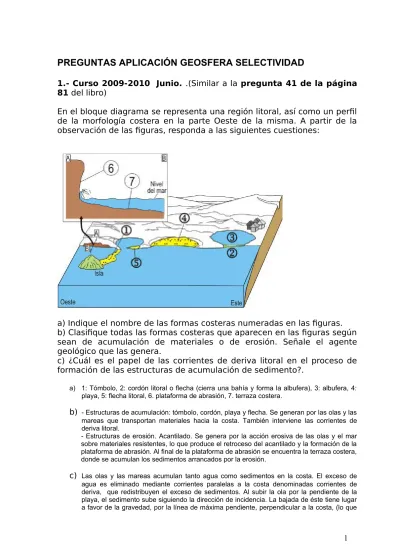

PREGUNTAS APLICACIÓN GEOSFERA SELECTIVIDAD
1.- Curso 2009-2010 Junio. .(Similar a la pregunta 41 de la página 81 del libro)
En el bloque diagrama se representa una región litoral, así como un perfil de la morfología costera en la parte Oeste de la misma. A partir de la observación de las figuras, responda a las siguientes cuestiones:
a) Indique el nombre de las formas costeras numeradas en las figuras.
b) Clasifique todas las formas costeras que aparecen en las figuras según sean de acumulación de materiales o de erosión. Señale el agente geológico que las genera.
c) ¿Cuál es el papel de las corrientes de deriva litoral en el proceso de formación de las estructuras de acumulación de sedimento?.
a) 1: Tómbolo, 2: cordón litoral o flecha (cierra una bahía y forma la albufera), 3: albufera, 4:
playa, 5: flecha litoral, 6. plataforma de abrasión, 7. terraza costera.
b)
- Estructuras de acumulación: tómbolo, cordón, playa y flecha. Se generan por las olas y las mareas que transportan materiales hacia la costa. También interviene las corrientes de deriva litoral.- Estructuras de erosión. Acantilado. Se genera por la acción erosiva de las olas y el mar sobre materiales resistentes, lo que produce el retroceso del acantilado y la formación de la plataforma de abrasión. Al final de la plataforma de abrasión se encuentra la terraza costera, donde se acumulan los sedimentos arrancados por la erosión.
c)
Las olas y las mareas acumulan tanto agua como sedimentos en la costa. El exceso de agua es eliminado mediante corrientes paralelas a la costa denominadas corrientes de deriva, que redistribuyen el exceso de sedimentos. Al subir la ola por la pendiente de la playa, el sedimento sube siguiendo la dirección de incidencia. La bajada de éste tiene lugar a favor de la gravedad, por la línea de máxima pendiente, perpendicular a la costa, (lo quese llama corriente de resaca). El resultado es un movimiento en zig-zag de sedimentos que lo hace avanzar longitudinalmente a lo largo de la playa.
2.- Curso 2004-2005. Pregunta 24, página 74
A partir del diagrama adjunto, responda a las siguientes cuestiones
:a. ¿Qué procesos geológicos externos tienen lugar en la región mostrada en el diagrama?
b. Los lugares marcados con 1, 2, 3 y 4 son áreas preseleccionadas para la instalación de un camping. ¿Cuáles serían los riesgos geológicos ligados a la dinámica externa que podrían tener lugar en cada uno de ellos? Razone la respuesta
c. Para cada uno de los riesgos geológicos enumerados en el apartado anterior, cite al menos dos medidas de prevención para contrarrestarlos.
a) Son procesos relacionados con la dinámica externa de la Tierra, erosión, transporte y sedimentación, producidos por el agua como agente geológico en forma de torrentes, ríos y fenómenos de laderas.
b) 1: riesgo de inundación por crecida del río, pues está en la llanura de inundación.
2: terraza fluvial, podrían producirse deslizamientos de ladera pues está sobre arenas y gravas que están formadas por materiales sueltos.
3: es el cono de deyección de un torrente, con un gran riesgo de avenida torrencial de agua, es el agente más erosivo y peligroso.
4: Sería la zona más segura, en la parte más alta pues no se afectaría ni por las crecidas del río, ni por las aguas torrenciales de la zona. No tiene riesgo de deslizamiento de ladera ya que los materiales de la montaña son rocas ígneas y metamórficas.
c)
Dos tipos de medidas. O ponemos dos para la inundación dos para el torrente y dos para el deslizamiento de laderas o la relacionamos entre si, de las siguientes medidas que hay.Medidas estructurales:
- Construcción de diques para evitar desbordamientos o frenar las masas de agua.
- Aumento de la capacidad del cauce, por ensanchamiento lateral, dragado del fondo, limpieza de las zonas de los torrentes de ramas, o restos vegetales que puedan producir embalsamientos de agua.
- Desvío de cauces o encauzamientos en la desembocadura de los torrentes.
- Reforestación y conservación del suelo para favorecer el drenaje e infiltración del agua y reducir así la escorrentía.
- Medidas de laminación, con construcción de embalses que aumenten el tiempo de respuesta.
- Estaciones de control, con pluviómetros, medidas de aforo, y otros aparatos que calculen el caudal para enviar la información a centros que alerten a la población, Medidas no estructurales:
- Mapas de riesgo que delimiten las zonas fluviales y torrenciales.
- Ordenación del territorio: existen leyes sobre la utilización de estas zonas. Si no se puede instalar un camping aquí por el elevado riesgo, no se instala.
- Planes de protección civil con sistemas de alerta, evacuación y protección de estructuras peligrosas.
- Modelos de simulación de avenidas con un SIG (sistemas de información geográfica) del territorio.
- Educación y mentalización de los riesgos que suponen las actividades cerca de ríos y torrentes.
3.- En la costa representada en el esquema, acaba de construirse un puerto
deportivo.
Pregunta
39, página 80
a) Explique
cómo se
verá afectada la
playa
situada en
los puntos A y
B. ¿Afectará a
la albufera?, ¿y
al río?
Razónelo.
b) Cite los
riesgos más importantes derivados de la ocupación masiva del litoral.
c) ¿Qué medidas preventivas podemos adoptar?
a) En el punto A al disminuir la velocidad de la corriente de deriva, por encontrarse con un obstáculo, que es el puerto, la arena se acumula en esa zona. En el punto B, que queda en la “zona de sombra” o influencia del puerto sobre dicha corriente, está claro que se producirá una erosión, pues al no transportar materiales, al agua le queda suficiente energía para erosionar y transportar, por lo que se produce la degradación de la playa, pues se pierden sedimentos.
En principio al río no le afectará, aunque dependerá del efecto real del muro externo del puerto deportivo sobre la corriente de deriva.
En cambio a la albufera si le afectará por que si la erosión es intensa, puede desaparecer el cordón litoral y volvería a convertirse en una bahía, despareciendo la albufera.
b) Los riesgos son (los explicáis, página47):
- Destrucción de playas.
- Retroceso de acantilados - Tempestades.
c) Ver fotocopia que dí( 5,4. Sistema litoral):
- No ocupar el litoral y destruir las dunas litorales.
- No evitar el aporte de arena al mar, en desembocaduras de ríos, deltas…
- Conservar y regenerar el cordón dunar y no construir nuevas obras en primera línea de playa…
- Estudio afondo de la dinámica litoral para la regeneración de playas.
- Conservar las fanerógamas marinas.
- Ordenación del territorio que apueste por un modelo turístico sostenible
d) Puede aparecer una tercera pregunta distinta: En el plano se observa que se ha previsto construir la entrada al puerto por la zona B, pero ¿consideras más razonable construir la entrada por la zona A?.
No, dado el movimiento de la corriente de deriva, situar la entrada en la zona A supondría exponerla a la corriente de deriva, mientras que en la zona B estaría protegida la entrada y el interior del puerto de dicha corriente.
4.- En la figura se representa el delta del río Ebro. En relación con ella, responda a las siguientes cuestiones. (No aparece en vuestro libro, aunque es de selectividad del 2001)
a) Explique a qué se debe la morfología de la línea de costa en la desembocadura del río.
b) El delta del Ebro ha crecido en los grandes períodos de deforestación (por ejemplo, en relación con la construcción de la “armada invencible").
Explique la relación entre estos dos fenómenos.
c) ¿Cómo podría evolucionar este delta con la construcción de embalses a lo largo del río? Razone la respuesta.
a) Es una morfología de tipo sedimentario: un delta. Se forma por sedimentación de materiales fundamentalmente de aportes fluviales, en la desembocadura de un río
de manera que se agranda la superficie emergida ocupando espacio marítimo. El río aumenta su cauce al discurrir sobre sus propios sedimentos. Se suelen producir en mares con poca amplitud de mareas.
b) En la época de la “armada invencible se talaron cantidad de árboles para la construcción de los barcos, lo que produjo una intensa deforestación. La deforestación incrementa la erosión de las laderas lo que provoca un aumento de la carga (sedimentos) de los ríos afluentes que desembocan en el Ebro. Al aumentar los materiales que llegan al mar con el agua del río, se incrementa la sedimentación en la desembocadura y crece el delta.
c) Los embalses retienen los materiales que arrastran las aguas, de forma que se produce una regresión del delta, a la vez que los embalses se llenan de sedimentos, o sea, se colmatan.
4.- Observe la fotografía adjunta y responda a las siguientes cuestiones: (Curso 2011- 2012).Pregunta 28, página 75.
a) Teniendo en cuenta que el paisaje que aparece en la fotografía se ha desarrollado sobre arcillas ¿Cómo se denomina la forma de modelado que aparece en la imagen? ¿Qué agente geológico ha sido el causante principal de este modelado? ¿Qué condiciones climáticas dominan en el área mostrada en la fotografía?.
b) ¿Cuáles son los riesgos geológicos principales que se dan en regiones con estos paisajes?
c) Cite y explique tres medidas preventivas que deberían adoptarse para evitar los riesgos geológicos
expuestos en la cuestión anterior.
a)
Es un modelado de fenómenos de ladera producido por arroyada difusa, en el que se ven cárcavas y barrancos. El agente geológico causante del modelado es, como hemos dicho, las aguas de arroyada o aguas salvajes, que discurren sin cauce fijo. Las aguas salvajestienen gran capacidad erosiva y de trasporte en zonas áridas, con precipitaciones escasas pero torrenciales, donde hay escasa vegetación y los materiales son deleznables (poco coherentes), como las arcillas, lo que facilita la erosión del suelo.
b) Los riesgos geológicos que presentan estas zonas son:
- Fenómenos de ladera, debido a que las laderas de los barrancos son abruptas y se inestabilizan fácilmente.
- Avenidas torrenciales, debido al régimen de lluvias (escasas precipitaciones pero cuando las hay son muy violentas) y a la falta de vegetación que no puede infiltra tanta agua en poco tiempo.
- Erosión del suelo, que puede ocasionar otros problemas como el aumento de la carga de los ríos o ramblas, que son típicas en zonas áridas o la colmatación con sedimentos de los embalses situados aguas abajo en la cuenca hidrográfica.
c) - Los fenómenos de ladera pueden prevenirse: Con medidas no estructurales como evitando el trazado de carreteras y caminos o la construcción de casas en las zonas de mayor riesgo, o medidas estructurales como anclaje de laderas, hormigonado de superficies, drenajes, revegetación de taludes…
- las avenidas torrenciales se pueden prevenir con medidas no estructurales como ordenación del territorio, (ver ejercicio 2 del camping)…, o estructurales como reforestación de las ladera o cuenca de recepción de los barrancos, construcción de diques de laminación del flujo de los torrentes en los canales de drague,… ver ejercicio 2 aplicado al torrente).
- La erosión puede prevenirse fundamentalmente con la repoblación o reforestación y el aterrazamiento de las zonas más afectadas.
5.- Pregunta 12, página 69. Terremoto y tsunami de Japón. (Curso 2011-2012)
En el mapa de la figura de abajo, se muestra la localización del epicentro de un terremoto de magnitud 9,0 que sucedió el 11 de marzo de 2011 al Este de Japón (representado por una estrella). Su hipocentro se situó a una profundidad de 24 km. La línea negra en este mapa representa el límite entre dos placas litosféricas. También se observa la localización de otros terremotos que han ocurrido anteriormente en esta región, representados por círculos de distintos tamaños, que informan de la profundidad de los mismos.
a) A partir del mapa, explique de qué tipo de límite tectónico se trata y por qué son los terremotos en esta región más profundos hacia el Oeste. ¿La placa identificada en el mapa como A es de naturaleza oceánica o continental? ¿Cómo se llama dicha Placa A?
b) De acuerdo con el modelo de la Tectónica de Placas, ¿Es lógico pensar que existan volcanes en Japón? Justifique su respuesta.
c) Como el epicentro estuvo situado en el mar ¿Qué ha podido
suceder después del terremoto? ¿Es posible que vuelva a ocurrir
algún día un terremoto de igual magnitud en esta región? Justifique
la respuesta.
a) - Es un límite convergente entre dos placas oceánicas, en el que se produce la subducción de una de ellas.
- Los terremotos son más profundos conforme nos alejamos del contacto entre placas debido a la inclinación del plano de Benioff, de unos 45º, en la zona de subducción, pues se pueden localizar focos sísmicos por acumulación de tensiones a lo largo de toda la placa que subduce.
Dibujito o esquemillas de la subducción:
- La placa A es oceánica, se llama placa Pacífica (subduce por ser más densa bajo la euroasiática, que es mixta).
b) - Es lógico pensar que haya volcanes, pues cuando dos placas oceánicas convergen, el descenso de la placa subducente, la Pacífica en este caso, a parte de producir focos sísmicos, produce la fusión de la placa, lo que origina magmas. Este magma asciende a la superficie y forma una cadena de volcanes paralelos a la costa llamada arco insular.
También es típico que detrás del arco insular y el continente se localice la cuenca marginal, que en el caso de Japón es el Mar del Japón.
c) - Después del terremoto puede ocurrir un tsunami, como de hecho hubo, lo que causó grandes destrozos, y cuyas consecuencias todavía se están sufriendo debido a que fueron afectadas varias centrales nucleares, caso de Fukushima. Un tsunami es una ola de grandes dimensiones originada cerca de la costa por un seísmo con epicentro en el mar o maremoto, o erupción volcánica submarina, que puede desplazarse a una velocidad de hasta 50 km/h en cualquier dirección.
- Japón pertenece al llamado Círculo Circumpacífico, límite de placas que coincide con una de las zonas de subducción más activas del planeta y por lo tanto se esperan más terremotos de esta magnitud. Esto se puede comprobar estudiando los mapas de peligrosidad.
6.- Curso 2008-2009. Pregunta 14, página 70. En el mapa de la figura 1 se han localizado los 11 terremotos más grandes registrados en nuestro planeta desde el año 1900 hasta el 2006. En todos los casos la magnitud ha sido igual o superior a 8,5. En la Tabla I se detalla la localización exacta, la fecha y la magnitud (M) de los tres mayores terremotos.
Figura 1: Distribución de continentes y océanos en el mundo y localización de los principales epicentros sísmicos (1900-2006)
Tabla I. Datos de los terremotos
a) Observe que la mayoría de estos terremotos se sitúan alrededor del Océano Pacífico.
¿Qué tipo de límite de placas litosféricas puede ser responsable de la sismicidad circumpacífica? Explique en qué consiste dicho límite tectónico.
b) De acuerdo con los datos expuestos, razone si es previsible que se produzcan más terremotos de magnitudes muy elevadas (superiores a 8,5) en nuestro planeta.
c) Por las características de la zona y de los terremotos, ¿qué medidas se pueden tomar para disminuir el riesgo sísmico en estas zonas? Razone la respuesta.
a) - Es un límite convergente entre dos placas oceánicas, en el que se produce la subducción de una de ellas. Las placas responsables de la sismicidad son la placa Pacífica y la placa Euroasiática. La placa Pacífica que es oceánica y por tanto más densa, subduce bajo la parte oceánica de la placa Euroasiática, que es mixta. Esta subducción provoca terremotos a lo largo del Plan de Benioff y también vulcanismo. El magma asciende a la superficie y forma una cadena de volcanes paralelos a la costa llamados arco insular, caso de las islas Kuriles, Aleutianas, Japón, Marianas. En la superficie de la zona de contacto se forma una fosa oceánica, en la que se encuentra el prisma de acreción, que es el conjunto de sedimentos que se acumulan en esta zona.(** Ver página 7 del libro).
N Localización Fecha Magnitud
1 Chile 22-Mayo, 1969 9,5
2 Alaska 28-Marzo, 1964 9,2
3 Sumatra 26-Diciembre, 2004 9,0
- Así podemos explicar la mayoría de los terremotos, en concreto los terremotos 2, 8, 6, 4, 10, por choque entre la placa Pacífica y Euroasiática. En el terremoto 11 estarían implicadas la placa Filipina, que en realidad se puede considerar parte de la Pacífica, la Euroasiática y la Indoaustraliana .
- En los terremotos 1 y 5 que también ocurren en el Pacífico, están implicadas la placa de Nazca y la sudamericana, que sería un caso de subducción de placa oceánica bajo la placa continental Sudamericana.
b) La mayor parte de los terremotos se localizan en el llamado Círculo Circumpacífico, límite de placas que coincide con una de las zonas de subducción más activas del planeta y por lo tanto se esperan más terremotos de esta magnitud. Esto se puede comprobar estudiando los mapas de peligrosidad.(**Misma respuesta que la pregunta 5)
– Los terremotos que no aparecen en el Pacifico son el 11, 3, 7 y 9 y se deben a un límite convergente entre la placa Indoaustraliana y la Euroasiática.
c) A - Medidas predictivas:
Aunque actualmente no es posible predecir un terremoto con total fiabilidad, se están realizando importantes esfuerzos al respecto pues, los seísmos no se producen al azar, ni en el espacio ni en el tiempo pues están asociados a los límites de placas.
o Predicción espacial: para establecer el lugar resulta útil la elaboración de mapas de peligrosidad, basados en sucesos anteriores, según la magnitud previsible o según la intensidad. También es importante la localización de las fallas activas, método que es eficaz para aquellas situadas en los límites de las placas, que son las causantes del 95% de los seísmos; son fáciles de detectar pues, al moverse las placas a una velocidad de 1 a 10 cm/año, el periodo de retorno de los terremotos generados es bastante fijo y relativamente corto (decenios). Sin embargo, las fallas intracontinentales son más difíciles de detectar, pues su desplazamiento es menor (1 mm a 1 cm/año) y su periodo de retorno superior a 1.000 años.
o Predicción temporal: se realiza mediante estudios estadísticos (método histórico), basados en la historia sísmica de la región, que permiten calcular el periodo de retorno.
o Las predicciones a corto plazo (días o semanas) implican la instalación de redes de vigilancia para detectar los precursores sísmicos:
- Aumento de la cantidad de microsismos: indica que la deformación plástica del terreno ya no admite más tensión.
- Elevaciones centimétricas del terreno, que se mantienen hasta que se produce el terremoto.
- Variación de la conductividad eléctrica de las rocas.
- Disminución de la relación Vp/Vs en las ondas sísmicas: se debe a la disminución de la rigidez y a la densidad del terreno que atraviesan.
- Comportamiento anómalo de los animales, que experimentan inquietud, agitación, huída…
- Incremento en las emisiones del gas radón, elemento traza radiactivo presente en los pozos profundos.
B.- Medidas preventivas
a) No estructurales: elaboración de mapas de riesgo para una adecuada ordenación del territorio, con el objeto de reducir la exposición (evitando, en la medida de los posible, grandes asentamientos), y restringir prácticas de riesgo inducido (explosiones nucleares, grandes presas, etc.) en zonas de alto riesgo, además de establecer las pertinentes medidas de protección civil (vigilancia, información, alerta y planes de evacuación de la población), educación para el riesgo y establecimiento de seguros.
b) Estructurales: son especialmente eficaces las normas para construcciones sismorresistentes. La seguridad de las edificaciones es de gran importancia, ya que muchas veces el daño originado por un terremoto se debe principalmente al hacinamiento o deficiente construcción. Así, la normativa básica en zonas sísmicas va encaminada a reducir la vulnerabilidad y la exposición, para lo que se intenta construir sin modificar en demasía la topografía local y evitar el hacinamiento de la población, dejando espacios amplios entre os edificios.
- Sobre sustratos rocosos es conveniente la construcción de edificios lo más simétricos posible, equilibrados en cuanto a la masa, altos y rígidos (la rigidez hace que se comporten como una unidad independiente del suelo durante las vibraciones, y se consigue reforzando los muros con contrafuertes de acero). Además, serán flexibles mediante la instalación de cimientos aislantes como el caucho, para que absorban las vibraciones del suelo y permitan la oscilación del edificio. Y por último, se debe mantener una distancia de separación que impida que choquen las zonas altas de los edificios durante la vibración.
- Sobre sustratos blandos, se recomiendan edificios bajos, rígidos y no muy extensos, ya que la vibración diferencial de las distintas zonas podría originar su derrumbamiento.
- Evitar las cornisas o balcones y contar con una marquesina en la que se depositen los cristales caídos.
- Conducciones de gas y agua flexibles o que se cierren automáticamente.
