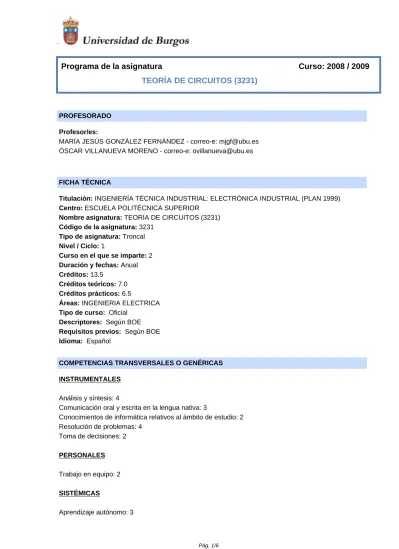

Programa de la asignatura Curso: 2008 / 2009 TEORÍA DE CIRCUITOS (3231)
PROFESORADO Profesor/es:
MARÍA JESÚS GONZÁLEZ FERNÁNDEZ - correo-e: [email protected] ÓSCAR VILLANUEVA MORENO - correo-e: [email protected]
FICHA TÉCNICA
Titulación: INGENIERÍA TÉCNICA INDUSTRIAL: ELECTRÓNICA INDUSTRIAL (PLAN 1999) Centro: ESCUELA POLITÉCNICA SUPERIOR
Nombre asignatura: TEORÍA DE CIRCUITOS (3231) Código de la asignatura: 3231
Tipo de asignatura: Troncal Nivel / Ciclo: 1
Curso en el que se imparte: 2 Duración y fechas: Anual Créditos: 13.5
Créditos teóricos: 7.0 Créditos prácticos: 6.5
Áreas: INGENIERIA ELECTRICA Tipo de curso: Oficial
Descriptores: Según BOE Requisitos previos: Según BOE Idioma: Español
COMPETENCIAS TRANSVERSALES O GENÉRICAS INSTRUMENTALES
Análisis y síntesis: 4
Comunicación oral y escrita en la lengua nativa: 3
Conocimientos de informática relativos al ámbito de estudio: 2 Resolución de problemas: 4
Toma de decisiones: 2
PERSONALES Trabajo en equipo: 2 SISTÉMICAS
Aprendizaje autónomo: 3
COMPETENCIAS ESPECÍFICAS
CONOCIMIENTOS DISCIPLINARES (SABER)
El alumno debe adquirir la destreza necesaria para analizar sistemática y completamente todo tipo de circuitos lineales, siendo capaz de interpretar los resultados. Debe conocer los principios asociados a los sistemas eléctricos y la forma de estudiar estos. Se iniciará en los problemas de diseño.
HABILIDADES PROFESIONALES (SABER HACER)
Debe ser capaz de realizar informes técnicos relativos a medidas eléctricas, con todas las cualidades de claridad, concisión y análisis de resultados que un buen informe requiere.
Se iniciará en el diseño de experimentos.
ACTITUDES (SABER SER - SABER ESTAR) COMP. ACADÉMICAS (SABER TRASCENDER) OTRAS COMPETENCIAS ESPECÍFICAS
OTROS OBJETIVOS DE LA ASIGNATURA
En prácticas deberá ser capaz de realizar todo tipo de medidas eléctricas, analizar los resultados obtenidos y realizar los informes técnicos correspondientes.
Así mismo deberá conocer y aplicar las normas de Seguridad para trabajar en instalaciones eléctricas.
METODOLOGÍA Y RECURSOS PARA EL APRENDIZAJE METODOLOGÍA:
CLASES TEÓRICAS en aula, y CLASES PRÁCTICAS en el Laboratorio de Ingeniería Eléctrica, según horarios publicados en la Escuela Politécnica Superior, Campus del Vena.
RECURSOS:
Apuntes en la fotocopiadora y a través de la Plataforma de la UBU.
Prácticas virtuales en la red, como complemento a las prácticas del Laboratorio.
BREVE DESCRIPCIÓN DE LAS ACTIVIDADES PRÁCTICAS
Prácticas : Serán obligatorias.Se realizarán según los horarios publicados, en las instalaciones del Laboratorio de Ingeniería Eléctrica en el Edificio A de la Escuela Politécnica Superior.
SEGUIMIENTO DEL ALUMNO Y CRITERIOS DE EVALUACIÓN Exámenes parciales: Serán dos :
Primer parcial: Temas del 1 al 13, ambos inclusive. Fecha prevista : Últimos de Enero de Febrero.
Segundo parcial: Resto de los temas. Fecha prevista : Ultima semana de Mayo
Todos los exámenes constarán de teoría y problemas.
La nota corresponderá en 1/3 a la teoría y en 2/3 a los problemas, debiendo obtener el alumno un mínimo de 2,5 puntos sobre 10, en cada parte para poder aprobar el examen.
Cada parcial se considera independientemente, es decir hay que aprobar cada uno de ellos para superar la asignatura.
Los parciales aprobados se conservarán hasta Septiembre.
Prácticas : Serán obligatorias. Una puntuación inferior al aprobado supondrá la imposibilidad de aprobar la asignatura. Se calificarán de 0 a 10 puntos.
La nota final será la correspondiente a los exámenes mas un 10% de la nota obtenida en prácticas, si bien, la nota de prácticas solo se sumará una vez obtenidos un mínimo de 4 puntos en el examen del correspondiente parcial.
BIBLIOGRAFÍA BÁSICA SOBRE LA MATERIA
“Análisis de Circuitos en Ingeniería”., HAYT KEMERLY ., 5ª ed., , McGraw-Hill.,
“Circuitos eléctricos. Problemas y. Ejercicios resueltos", USAOLA GARCÍA Y MORENO LOPEZ DE SAA., , , Prentice Hall,
"Fundamentos de teoría de circuitos", GOMEZ EXPOSITO, MARTINEZ RAMOS Y OTROS, , , Thomson,
"Problemas de Electrotecnia”., X.ALABERN, L. HUMET Y OTROS, , , Paraninfo,
"Teoría de Circuitos. Ejercicios de autoevaluación", GOMEZ EXPÓSITO; MARTINEZ RAMOS Y OTROS, , , THOMSON,
“ Problemas de circuitos eléctricos”., GARRIDO, CIDRÁS., , , Reverte,
“ Problemas resueltos de Teoría de Circuitos”., GÓMEZ EXPÓSITO Y OLIVERA ORTIZ., , , Paraninfo.,
“Circuitos Eléctricos para la Ingeniería ", CONEJO NAVARRO Y OTROS., , , McGraw-Hill,
“Circuits Analysis”., IRWIN J.DAVID., , , Prentice Hall,
“Introducción al Análisis de Circuitos”., SCOTT, , , McGraw-Hill,
“Teoría de Circuitos”., CARLSON, , 2002, Thomson,
BIBLIOGRAFÍA COMPLEMENTARIA
RECURSOS DE INTERNET
OBSERVACIONES Y OTROS DATOS RELACIÓN CON OTRAS ASIGNATURAS
Se supone una formación básica en Física y Matemáticas, correspondiente a asignaturas cursadas en primer curso.
Se necesita fundamentalmente trabajar con números complejos, álgebra de matrices, y métodos de resolución de ecuaciones diferenciales, entre ellos el de Transformadas de Laplace.
Los alumnos tendrán a su disposición en Ubucampus-e apuntes conjuntos de Matemáticas
Especiales-Teoría de Circuitos para facilitar el estudio en lo que tiene de común ambas asignaturas.
ESTRUCTURA DE CONTENIDOS (TEMAS)
TEORÍA DE CIRCUITOS (3231)
TEMA 1 : EL CIRCUITO_ELÉCTRICO
> Sistemas eléctricos y circuitos eléctricos. Propiedades..-Leyes de Kirchoff. – Elementos de los circuitos eléctricos. Comportamiento. Convenios.
TEMA 2 : EL DIPOLO ELÉCTRICO
> Dipolo eléctrico y potencia eléctrica. Elementos activos y pasivos. Propiedades. Regla de sustitución. Dualidad
TEMA 3 : TOPOLOGÍA DE REDES. INTRODUCCIÓN
> Definiciones básicas :rama, arbol, eslabón, lazo, etc. Transformaciones en un circuito.
Equivalencia de circuitos.Transformaciones geométricas de fuentes. Transformación Thevenin- Norton.
TEMA 4 : ECUACIONES CIRCULARES PARA EL ANÁLISIS DE CIRCUITOS
> Método de los lazos Escritura directa de las ecuaciones de lazos básicos.“Superlazos”.
TEMA 5 : ECUACIONES NODALES PARA EL ANÁLISIS DE CIRCUITOS
> Método de nudos. Escritura directa. Variaciones al método. Estudio dualidad método de mallas - método de nudos.
TEMA 6 : TEOREMAS EN EL ESTUDIO DE LOS CIRCUITOS
> Superposición. Reciprocidad. Compensación. Thevenin y Norton. Millman. Rosen. Miller.
Tellegen.
TEMA 7 : ESTUDIO DE CIRCUITOS EN REGIMEN ESTACIONARIO SENOIDAL I
> Conceptos generales. Formas de onda senoidales. Valor eficaz. Respuestas libre y permanente de un circuito. Diagramas fasoriales.Circuitos en régimen estacionario senoidal.
TEMA 8 : ESTUDIO DE POTENCIA EN RÉGIMEN ESTACIONARIO SENOIDAL II
> Potencia y energía Triángulo de potencias.Teorema de Boucherot. Factor de potencia.
Importancia. Mejora.
TEMA_9: RESONANCIA.
> Condición de resonancia. Coeficientes de calidad. Estudio de la resonancia .Atenuación en Decibelios.
TEMA 10: INTRODUCCIÓN A LOS CIRCUITOS FILTRO
> Filtros pasabajos. Pasaaltos. Pasabandas. Atrapabandas. Doblemente resonantes.
TEMA 11 : SISTEMAS TRIFÁSICOS I.
> Estudio de sistemas equilibrados. Sistemas con cargas desequilibradas. Importancia del neutro. Método de desplazamiento del neutro.
TEMA 12 : SISTEMAS TRIFÁSICOS II
> Potencias en sistemas trifásicos. Aplicación del Teorema de Boucherot. Medida de potencias en sistemas trifásicos. Introducción al análisis de sistemas desequilibrados.
TEMA 13: RESPUESTA COMPLETA EN CIRCUITOS DE PRIMER ORDEN
> Conceptos básicos.Circuitos lineales de primer orden .
TEMA 14: RESPUESTA COMPLETA EN CIRCUITOS DE SEGUNDO ORDEN
> Circuitos lineales de segundo orden. Estudio mediante ecuaciones de estado.
TEMA 15: RESPUESTA COMPLETA EN CIRCUITOS MEDIANTE TRANSFORMADAS DE LAPLACE
> Ecuaciones de los circuitos en el dominio de Laplace.Resolución de un circuito mediante la Transformada de Laplace.
PRACTICAS DE LABORATORIO
> Práctica 1.-Parte 1ª :Medidas en un circuito eléctrico. Comprobación experimental de las leyes de Kirchoff.Asociación de resistencias.Parte 2ª:Influencia del montaje amperímetros y voltímetros en la exactitud de la medida
> Práctica 2.-Estudio del comportamiento de condensadores y bobinas frente a la corriente continua.Medida de resistencias con el osciloscopio
> Práctica 3.-Comprobación de la linealidad de los circuitosEstudio de los métodos de análisis de circuitos
> Práctica 4.-Variación del valor Ohmico en una lámpara de incandescencia. Medida de potencia
> Práctica 5.-Iniciación al diseño de experimentos: Comprobación del Teorema de
Thevenin.Comprobación del Teorema de Reciprocidad.Estudio del Teorema de Máxima Transferencia de Potencia
> Práctica 6.-Estudios de circuitos de corriente alterna I y II. Análisis mediante osciloscopio.
Métodos de los tres voltímetros. Método de los tres amperímetros
> Práctica 7.-Práctica piloto : Introducción a la investigación :Estudio de la resonancia y circuitos filtro.
> Práctica 8.-Medida de energía, potencia y factor de potencia en sistemas monofásicos
> Práctica 9.-Estudio de sistemas trifásicos en estrella.Estudio de sistemas trifásicos en triángulo. Parte 1ª :Equilibrados .Parte 2ª:Desequilibrados.
> Práctica 10.-Medida de energía, potencia y factor de potencia en sistemas trifásicos
