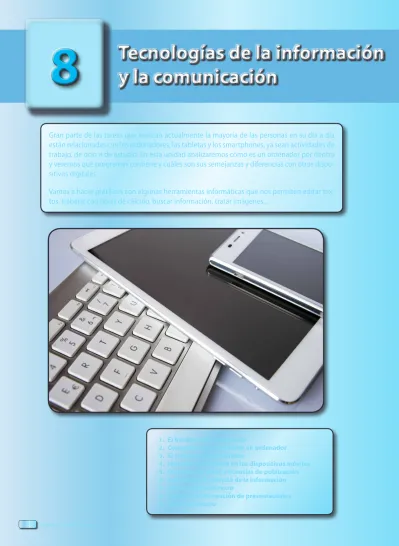

Tecnologías de la información y la comunicación

Texto completo

(1)

8

1. El hardware del ordenador

2. Componentes internos de un ordenador 3. El software del ordenador

4. Hardware y software en los dispositivos móviles 5. Derechos de autor y licencias de publicación 6. Estrategias de filtrado de la información 7. Procesadores de texto

8. Programas de creación de presentaciones 9. Hojas de cálculo

Gran parte de las tareas que realizan actualmente la mayoría de las personas en su día a día

están relacionadas con los ordenadores, las tabletas y los smartphones, ya sean actividades de

trabajo, de ocio o de estudio. En esta unidad analizaremos cómo es un ordenador por dentro

y veremos qué programas contiene y cuáles son sus semejanzas y diferencias con otros

dispo-sitivos digitales.

Vamos a hacer prácticas con algunas herramientas informáticas que nos permiten editar

tex-tos, trabajar con hojas de cálculo, buscar información, tratar imágenes...

Tecnologías de la información

y la comunicación

(2)

EJERCICIOS

3. Recoge en una tabla los componentes de la placa base y los que se insertan en ella. Incluye todos los que se han nombrado hasta ahora en la unidad.

4. ¿En qué se diferencia una memoria de un dispositivo de almacenamiento?

5. Completa la tabla de aplicaciones con al menos tres que hayas usado (o conozcas) y no estén incluidas.

3. El software del ordenador

Podemos definir el software como el soporte lógico del ordenador, que comprende el conjunto de los componentes lógicos que hacen posible su funcionamiento. Son software tanto el sistema operativo (Windows, Linux, MacOS) como los programas y aplicaciones que utilizamos.

En un ordenador, el primer software que funciona cuando se enciende es el de la BIOS. Luego se carga el sistema operativo y, para finalizar, las aplicaciones.

„

„

BIOS

La BIOS (basic input output system) es el sistema básico de entrada y salida del orde-nador. Se trata de un programa especial guardado en la pequeña memoria de la placa base, como hemos visto anteriormente. Una vez que se han inicializado los compo-nentes hardware, la BIOS toma el control del ordenador. Cuando la BIOS termina de realizar su tarea, cede el control del ordenador al siguiente nivel: el sistema operativo.

„

„

Sistemas operativos

Un sistema operativo es un programa que, dispuesto en el software o en la memo-ria fija, hace que el hardware sea utilizable. Su misión es servir de interfaz entre el usuario y el ordenador, interpretando las instrucciones del usuario y transmitiéndo-selas al hardware. Además, se encarga de controlar y hacer funcionar todo el hard-ware y los programas del ordenador.

Los sistemas operativos más utilizados son Windows (en sus distintas versiones: Windows 8, 10, Vista...), Linux (distribuciones Debian, Ubuntu, Red Hat, LliureX, MAX, Linex, Guadalinex...) y MacOS (el sistema operativo de los ordenadores Apple).

„

„

Programas y aplicaciones

Una aplicación informática es un programa diseñado para facilitar un tipo de trabajo, como un procesador de texto o un navegador. A continuación tienes una clasifica-ción de las aplicaciones más frecuentes:

Pila CR2032 y chip para la BIOS

Menú principal del programa Setup de la BIOS

Ofimática

Procesadores de texto Microsoft Word, LibreOffice Writer

Hojas de cálculo Microsoft Excel, LibreOffice Calc

Presentaciones de diapositivas Microsoft PowerPoint, LibreOffice Impress

Gestores de bases de datos Microsoft Access, LibreOffice Base

Navegadores Mozilla Firefox, Google Chrome, Opera Browser, Safari, Microsoft Edge

Diseño gráfico Adobe Photoshop, LibreOffice Draw, Inkscape, GIMP

Dibujo técnico Autodesk AutoCAD, QCAD, SketchUp

Utilidades Antivirus, compresores (WinZIP, WinRAR, 7-Zip), grabadores (Nero, ImgBurn), etc.

(3)

Conoce

8

„

„

Sistemas operativos de los dispositivos móviles

„

„

Aplicaciones de los dispositivos móviles

El sistema operativo es el software que nos permite usar el hardware del teléfono o la tableta y las aplicaciones.

Tres son los sistemas operativos dominantes en el mercado de dispositivos móviles: • Android. Desarrollado por Google, está basado en Linux y es de código

abier-to. Es el más extendido.

• iOS. Es el sistema operativo perteneciente a Apple, para dispositivos como iPhone, iPad, iPod, etc. Sus principales características son su simplicidad y su fiabilidad.

• Windows 10. Es un sistema operativo propietario de Microsoft, diseñado para que las versiones de escritorio sean similares en todos los dispositivos: ordena-dores, tabletas, móviles, etc.

Los programas o aplicaciones (apps) instalados en los dispositivos móviles deben ser específicos para ellos, ya que, como hemos visto, son muchos los condicionantes especiales (menor consumo, menor tamaño de la pantalla, interacción táctil por pan-talla con el usuario, etc.).

Existen aplicaciones preinstaladas que no podemos quitar, y el resto son apps que podemos descargar.

Sus características son:

• Pueden ser gratuitas o de pago.

• Algunas necesitan tener conexión a Internet para funcionar.

• Por lo general, ocupan muy poco espacio y son muy fáciles de descargar. • Algunas de ellas tienen acceso a determinados recursos del dispositivo, tanto

del sistema como del hardware, como el GPS, la agenda, el acelerómetro, la cámara, el giroscopio, etc.

Se pueden descargar de las tiendas virtuales, como Google Play o App Store, si bien también las hay que son accesibles escribiendo su dirección (URL) en el navegador del dispositivo.

App Store

microprocesador cámara memoria flash altavoz

batería

controlador de Wi-Fi y Bluetooth

(4)

7. Procesadores de texto

Para saber más

La extensión de un archivo es un conjunto de caracteres (generalmente, tres) que van después del nombre del archivo, separados por un punto, y que permiten que el archivo sea reconocido por el sistema operativo o por el programa que lo ejecuta.

En Word, los documentos que guardes llevarán por defecto la extensión .doc (si es anterior a Office 2007) o .docx (desde Office 2007). En

Writer, la extensión es .odt.

Un procesador de texto es una aplicación informática que nos permite crear y tra-tar documentos. También nos permite guardarlos, modificarlos pasado un tiempo, seleccionar trozos (incluso coger trozos de otros documentos y juntarlos), así como cambiar el aspecto de la letra, insertar fotos, gráficos, tablas, etc.

Los más utilizados son Word (de Microsoft), Writer (de LibreOffice, software libre), WordPerfect (de Corel), PDF Writer (de Adobe), NotePad, WordPad, etc.

En este tema nos centraremos en los dos primeros, es decir: Microsoft Word y

LibreOffice Writer.

Los procesadores son todos muy parecidos, en general. La principal diferencia radica en la ubicación de las diferentes opciones de los menús, las barras de herramientas y las combinaciones de teclas. Aprendiendo a manejar uno de ellos, te resultará muy fácil trabajar con cualquier otro.

Todos los ejercicios de esta unidad se pueden hacer indistintamente con Word o con Writer.

„

„

Microsoft Word

Microsoft Word es uno de los programas que conforman el paquete Microsoft Office. Aunque existen diferentes versiones de Office (2007, 2010, 2013, 2016, 2019, Office 365...), utilizaremos como referencia la del 2010, cuya ventana característica, con los elementos principales, se muestra a continuación:

zoom barra de herramientas de acceso rápido barra de estado ƒ página ƒ palabras ƒ idioma botones de visualización

(formas de trabajar o de ver un documento)

fichas

(las fichas contienen todas las opciones habituales de Word)

cinta de opciones

(botones de uso más frecuente)

regla

grupos de opciones iniciador de cuadro de

diálogo botones de

desplazamiento

(5)

Conoce

8

8. Programas de creación de presentaciones

„

„

LibreOffice Writer

Writer es uno de los programas que conforman el paquete LibreOffice. Su funciona-miento es muy parecido al de Word. Como se puede apreciar en la imagen siguiente, la ventana de trabajo es muy similar:

abre el navegador

establece el idioma forma de

seleccionar texto indicador de cambios y guardado rápido sirve para visualizar varias hojas a la vez o ver el documento como un libro

permite variar el zoom y la vista de diseño establece el estilo de página

predeterminado (fondo, encabezado y pie, columnas, etc.)

barra de título barra Estándar barra Formato

barra de estado

Una presentación es un conjunto de diapositivas dirigidas a expresar una idea de forma estructurada.

Una diapositiva es cada una de las páginas que conforman las presentaciones. Puede contener texto, imágenes, sonidos, gráficos, etc.

Las presentaciones son un recurso que se utiliza como apoyo en una exposición, me-diante la proyección de una serie de diapositivas en el ordenador, a través de un proyector o una pizarra digital.

Para elaborar presentaciones existen distintos programas, entre ellos Microsoft

PowerPoint (programa comercial incluido en Office) y LibreOffice Impress

(soft-ware libre).

Cuando preparamos una presentación, debemos tener en cuenta las siguientes re-comendaciones:

¿Sabías que...?

En una presentación, los efectos de transición son efectos especiales que tienen lugar cuando se pasa de una diapositiva a otra y los efectos

de animación son los que sirven para que la

diapositiva no se muestre de una sola vez cuando se presenta en pantalla completa, sino que los elementos se van presentando poco a poco.

¿Sabías que...?

En Impress, una página maestra es una plan-tilla que está previamente diseñada, sobre la que podemos realizar nuestras presentaciones, y el diseño es la estructura con la que vamos a realizar cada diapositiva.

1. La presentación debe ser sencilla, es decir, no debe estar recargada, ni de texto, ni de colores ni de efectos.

2. Hay que tener presente siempre si el espectador que recibe la información va a escuchar un discurso o no mientras lee la presentación.

3. Cada idea debe mostrarse en una diapositiva.

4. Siempre que pongamos imágenes, la atención del espectador será mayor, y también su retención en la memoria.

5. De la misma forma que intentamos no desentonar con la ropa que nos po-nemos, conviene pensar un poco en el diseño (colores, letras, disposición de los elementos, etc.) antes de empezar a realizar la presentación.

(6)

9. Hojas de cálculo

Recuerda

La extensión de un archivo es un conjunto de caracteres (generalmente, tres) que van después del nombre del archivo, separados de éste por un punto, y que permiten que el archivo sea recono-cido por el sistema operativo o por el programa que lo ejecuta.

En Excel, los documentos que guardes llevarán la extensión .xls (si es anterior a Office 2007) o .xlsx (desde Office 2007). En Calc llevarán la extensión .ods.

Una hoja de cálculo es una aplicación informática que permite realizar operaciones matemáticas, trabajar con datos numéricos, hacer cálculos complejos con fórmulas y funciones y confeccionar gráficos. En este tema utilizaremos dos hojas de cálculo:

Microsoft Office Excel y LibreOffice Calc.

Los archivos de una hoja de cálculo se denominan libros de trabajo y, como los libros reales, están formados por hojas. Éstas, por defecto, se llaman Hoja 1, Hoja 2, Hoja 3... y cada hoja tiene filas y columnas. Por ejemplo, una hoja de Excel 2010 tie-ne 1.048.576 filas y 16.384 columnas. Las filas se nombran con números (1, 2, 3...), y las columnas, con letras (A, B, C...). Para ver la hoja completa podemos movernos con las barras de desplazamiento.

Una celda es la caja que resulta de la intersección de una fila y una columna. Las celdas se denominan con una letra (que indica la columna a la que pertenece) y un número (que indica la fila a la que pertenece). Por ejemplo, B6 es la dirección de la celda correspondiente a la intersección entre la columna B y la fila 6, como indica la figura 1.

En general, el aspecto de las hojas de cálculo es el que se muestra a continuación (figuras 1 y 2, para Excel y Calc, respectivamente):

Fig. 1. Entorno de Excel

libro de trabajo cinta de opciones, con los distintos grupos de opciones, que contienen las funciones más habituales Celda B6. En las celdas insertamos los

datos con los que vamos a trabajar. barra de desplazamiento vertical barra de desplazamiento horizontal hojas columna fila fichas, que contienen todas las opciones habituales en una hoja de cálculo

„

„

Conceptos fundamentales

(7)

888

Practica paso a paso

Práctica 6. Presentaciones. Escalado y rotación de imágenes

Vamos a crear una presentación para mostrar distintas profesiones relaciona-das con las TIC. Para ello utilizaremos una imagen que debemos editar.

Ejercicio 1. Editar una imagen

1. Busca una imagen de un ordenador. Debe ser una imagen libre de dere-chos o que se pueda usar en educación, como las del banco de imágenes del INTEF (figura 40), que encontrarás en http://recursostic.educacion.es/ bancoimagenes/web (cuando descargas una imagen, te avisa de que es-tán bajo licencia Creative Commons y de que aceptas las condiciones de uso).

2. Vamos a editar la imagen con el editor de imágenes GIMP. Abre el pro-grama.

3. Para escalar la imagen, ve a Imagen / Escalar la imagen (figura 41). Ase-gúrate de que el símbolo de la cadena no está roto, para que la anchu-ra y la altuanchu-ra mantengan la proporción entre ellas y no se distorsione la imagen.

4. En el menú desplegable que está a la derecha de las dimensiones, selec-ciona Porcentaje como unidad. En Anchura, escribe 50% y pulsa Intro; comprobarás que automáticamente se rellena el campo Altura.

5. Pulsa Escalar para hacer la imagen más pequeña en el porcentaje indi-cado. Con la herramienta Transformar del mismo menú, y luego Rotar, podrás girar la imagen si es necesario.

Ejercicio 2. Crear las diapositivas

1. Abre el programa LibreOffice Impress yendo a Inicio / Todos los

pro-gramas / LibreOffice Impress.

2. Ve a Archivo / Nuevo y selecciona Presentación. A continuación, si se abre una ventana para seleccionar una plantilla, ciérrala de forma que tu presentación quede en blanco (sin ningún diseño).

3. En el panel Propiedades ubicado a la derecha (figura 42), en

Disposi-ciones, elige Diapositiva de título. Haz clic en la primera caja de texto

y agrega el título “Distintas profesiones relacionadas con las TIC”. Selec-ciona con el ratón el contenido de este recuadro y en el panel

Propieda-des, en Carácter (figura 43), elige el tipo de letra Verdana y ponle tama-

ño 24, negrita y color naranja.

4. Completa la diapositiva, repitiendo los pasos necesarios, para que te quede como en la figura 44.

Ejercicio 3. Insertar imágenes

1. Inserta una nueva diapositiva. Elige el diseño Título y contenido 2.

2. Sitúate en el recuadro de la derecha e inserta la imagen que has editado en el ejercicio 1.

3. Guarda el archivo como UD08_P6_nombreapellido.

Fig. 40

Fig. 41

Fig. 43

Fig. 44 Fig. 42

(8)

Resumen de la unidad

GLOSARIO

AGP formato RAM

BIOS hoja rango

celda libro referencia

controlador de relleno microprocesador VGA

„

„ Los componentes internos de un ordenador son:

• Placa base. Es una placa de circuito impreso sobre la que se insertan otros componentes del ordenador. • Microprocesador. Realiza todas las operaciones de cálculo y controla el resto de los disposi tivos. • Memorias. Hay varios tipos: RAM, ROM, caché...

• Tarjeta gráfica. Transmite la información a la pantalla.

• Dispositivos de almacenamiento. Sirven para guardar información. El disco duro es el más importante. • Tarjetas de expansión. Permiten aumentar las prestaciones del ordenador, pero no son im prescindibles. • Fuente de alimentación. Suministra alimentación eléctrica al resto de los componentes.

„

„ Los dispositivos móviles tienen una serie de condicionantes que hacen que el hardware y el software de estos disposi-tivos no sean iguales que en los ordenadores tradicionales:

• Procesador con menor capacidad • Sensores incorporados

• Necesidad de conectividad

• Pantallas con un menor tamaño y táctiles • Necesidad de un bajo consumo de energía

„

„ Los derechos de autor son un conjunto de normas y principios que regulan los derechos morales y patrimoniales que la ley reconoce a los autores por la creación de una obra publicada o inédita. La propiedad intelectual agrupa todos los derechos del autor sobre la disposición y explotación de su creación

„

„ Los operadores de búsqueda se usan como estrategias de filtrado de la información: site, related, info, filetype...

„

„ Un procesador de texto es una aplicación informática que nos permite crear y tratar documentos. También nos permite guardarlos, modificarlos pasado un tiempo, seleccionar pequeños trozos (incluso coger trozos de otros documentos y juntarlos), así como cambiar el aspecto de la letra, insertar fotos, gráficos, tablas, etc.

„

„ En Word, los documentos que guardes llevarán por defecto la extensión .doc (si es anterior a Office 2007) o .docx (desde Office 2007). En Writer, la extensión es .odt.

„

„ Una presentación es un conjunto de diapositivas dirigidas a expresar una idea de forma estructurada. Una diapositiva es cada una de las páginas que conforman las presentaciones. Puede contener texto, imágenes, sonidos, gráficos, etc.

„

„ Una hoja de cálculo es una aplicación informática que permite realizar operaciones matemáticas, trabajar con datos nu-méricos, hacer cálculos complejos con fórmulas y funciones y confeccionar gráficos.

„

„ Las extensiones de los archivos de las hojas de cálculo son .xls o .xlsx para los archivos generados en Excel y .ods para los generados en Calc.

„

„ Las funciones son fórmulas que están predefinidas en las hojas de cálculo para facilitar el trabajo del usuario. La sintaxis de una función es la siguiente:

=FUNCIÓN(argumentos) „

„ Los gráficos de una hoja de cálculo permiten representar gráficamente los datos, lo que facilita la elaboración de conclu-siones.

(9)

88

Practica en el aula de informática

8

El rincón del tecnólogo. Conoce el hardware de tu dispositivo móvil

Desafíos

Desafío 1. Anota en un documento de texto las características de la CPU, la batería y la pantalla de tu teléfono móvil.

Guar-da el documento como UD08_nombreapellido_desafio1.

De entre todas las aplicaciones para móviles, son muy útiles las que nos permiten conocer las características de hardware de nuestro smartphone o nuestra tableta. En este apartado te vamos a explicar cómo funcionan dos de ellas.

Z-DeviceTest

La puedes descargar desde Google Play. Una vez instalada, al abrirla aparece una pantalla en la que se muestran distintos ele-mentos de tu teléfono. Tocando el icono de cada uno de estos eleele-mentos aparece información del hardware asociado. En las imágenes se ven la pantalla inicial y la información aportada al hacer clic en el icono correspondiente a la CPU.

Aida 64

La puedes descargar desde Google Play. Una vez instalada, se muestran en la pantalla del dispositivo todos los apartados de hardware que puede analizar. Para comparar esta aplicación con la anterior, elegimos la CPU. En la imagen de la derecha pue-des ver la información que, para el mismo smartphone, muestra esta aplicación.

(10)

ACTIVIDADES DE REFUERZO

Después de estudiar el tema, realiza en tu cuaderno los siguientes ejercicios:

1.

Explica brevemente cuál es la función de cada uno de los siguientes componentes internos del ordenador: disco duro, tarjeta de memoria RAM, tarjeta de expansión, microprocesador.

2.  ¿Qué elemento conectarías en cada una de las siguientes conexiones de la placa base?

a. Zócalo

b. Ranura de memoria

c. Ranura AGP

d. Ranura PCI

3. Copia en tu cuaderno losmensajes de error que aparecen a continuación e identifica cuál es cada uno de ellos.

4.  ¿Qué es una referencia? ¿Qué tipos de referencias hay? Pon un ejemplo de uso de cada una de ellas.

5.  Di qué tipo de gráfico (de barras, circular, de líneas o de dispersión) usarías para:

a. Mostrar la relación entre varias series de datos; por ejemplo, las precipitaciones diarias recogidas en La Coruña duran-te el mes de abril.

b. Representar dos series de datos, cada una en un eje; por ejemplo, la variación del espacio con el tiempo en un movi-miento uniformemente acelerado.

c. Presentar la tendencia a través del tiempo; por ejemplo, la variación de un índice de la Bolsa de Madrid en el año 2011.

d. Mostrar el porcentaje respecto a un total; por ejemplo, la contribución del gasto de cada aparato eléctrico al gasto eléctrico total mensual.

6. Escribe estas operaciones tal y como las introducirías en una hoja de cálculo:

52 + 46 / 27 – 3 (20 + 35 × 6)2 (5 × 4 × 32)3 + 1 – 7

7. Escribe el resultado de las siguientes operaciones, indicadas tal como se introducirían en una hoja de cálculo:

# # # # # # #NUM! #DIV/0!

=20/2+35^2*6 =(20+35)^2/2*6 =20^2+35/2*6 =(20/2+35)^2*6 =20+35^2/2*6 =20^2+35/(2*6)

8. Separa las expresiones que contienen una referencia absoluta de las que contienen una referencia relativa y realiza las operaciones indicadas suponiendo que B3 = 10 y C3 = 2.

9.  En las expresiones del ejercicio anterior, ¿encuentras alguna función? ¿Cuál?

(11)

88

Practica en el aula de informática

8

ACTIVIDADES MULTIMEDIA

1. Test de tecnologías de la información y la comunicación

Abre en la unidad 8 del CD virtual el ejercicio UD08 01 Test de la unidad y comprueba tus cono-cimientos. Sólo una respuesta es válida en cada pregunta. Repite el test hasta que obtengas por lo menos un 80% de aciertos.

2. Aprende el vocabulario de la unidad

Abre en la unidad 8 del CD virtual el ejercicio UD08 02 Glosario. En él aparecen las palabras del glo-sario y su definición.

Conéctalas en el orden adecuado. Repite el ejercicio hasta que todas las conexiones sean correctas.

3. Componentes de la placa base

Abre en la unidad 8 del CD virtual el ejercicio UD08 03 Componentes de la placa base.

Completa la tabla con los nombres de cada uno de los componentes recuadrados en la imagen de la placa base.

4. Tipos de gráficos

Abre en la unidad 8 del CD virtual el ejercicio UD08 04 Tipos de gráficos y selecciona el nombre del tipo de gráfico que se muestra en cada caso. Repite el ejercicio hasta que todas las respuestas sean correctas.

5. Operaciones

Abre en la unidad 8 del CD virtual el ejercicio UD08 05 Operaciones y relaciona cada operación con el resultado correspondiente. Repite el ejercicio hasta que todas las conexiones sean correctas.

Figure

Actualización...

Referencias

Actualización...
