DOCUMENTO Nº3: PRESUPUESTO

(1)

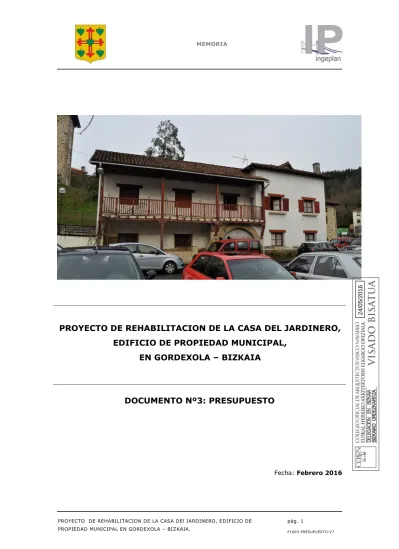

PROYECTO DE REHABILITACION DE LA CASA DEL JARDINERO,

EDIFICIO DE PROPIEDAD MUNICIPAL,

EN GORDEXOLA – BIZKAIA

DOCUMENTO Nº3: PRESUPUESTO

Fecha: Febrero 2016

(2)

(3)

MEDICIONES Y PRESUPUESTO FASE I

(4)

(5)

________________________________________________________________________________________________________________________________________

01 ACTUACIONES PREVIAS

01.01 DEMOLICIÓN DE CUBIERTA

DQC040 m² ARRANQUE DE COBERTURA DE TEJA

Arranque de cobertura de teja cerámica curva y elementos de fijación, colocada con mortero a menos de 20 m de altura, en cubierta inclinada a cuatro aguas con una pendiente media del 30%; con medios manuales. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Desmontaje de los elementos. Retirada y acopio del material desmontado. Limpieza de los restos de obra. Carga del material desmontado y los restos de obra sobre camión o contenedor. Criterio de medición de proyecto: Superficie medida según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá la superficie realmente desmontada según especificaciones de Proyecto.

Cubierta a dos aguas 1 95,00 95,00

Cubierta a cuatro aguas 1 65,00 65,00 160,00 2.472,00

Act0010 Act0010 160,00 2.472,00

__________________________ 160,00 15,45 2.472,00

DQN020 m² RETIRADA DE AISLAMIENTO

Retirada de placa o panel de aislamiento en cubierta inclinada, con medios manuales. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Retirada de los elementos. Acopio del material retirado.

Limpieza de los restos. Carga de los elementos retirados sobre camión o contenedor.

Criterio de medición de proyecto: Superficie medida según documentación gráfica de Proyecto.

Cubierta a cuatro aguas 1 65,00 65,00 160,00 160,00

Act0010 Act0010 160,00 160,00

__________________________ 160,00 1,00 160,00

DQN040 m² RETIRADA DE IMPERMEABILIZACIÓN

Retirada de barrera de vapor en cubierta inclinada, con medios

manuales. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Retirada de los elementos. Acopio del material retirado. Limpieza de los restos. Carga del material retirado sobre camión o contenedor.

Cubierta a cuatro aguas 1 65,00 65,00 160,00 160,00

Act0010 Act0010 160,00 160,00

__________________________ 160,00 1,00 160,00

(6)

________________________________________________________________________________________________________________________________________ DQF040 m² DESMONTAJE ENRASTRELADO

Desmontaje de enrastrelado simple de madera y elementos de fijación, situado a menos de 20 m de altura en cubierta inclinada a cuatro aguas con una pendiente media del 30%, con medios manuales. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Desmontaje de los elementos. Retirada y acopio del material desmontado. Carga del material desmontado y los restos de obra sobre camión o contenedor.

Criterio de medición de obra: Se medirá la superficie realmente demolida según especificaciones de Proyecto.

Act0010 Act0010 160,00 1.196,80

__________________________ 160,00 7,48 1.196,80

DEM030 m DEMOLICIÓN DE PILAR

Demolición de pilar de madera de hasta 1600 cm² de sección con medios manuales y motosierra. Incluso p/p de limpieza, eliminación de

fijaciones, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Demolición del elemento con motosierra. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor.

Criterio de medición de proyecto: Longitud medida según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá la longitud realmente demolida según especificaciones de Proyecto.

3 1,80 5,40

1 3,00 3,00 8,40 109,54

Act0010 Act0010 8,40 109,54

__________________________ 8,40 13,04 109,54

DEM050 m DEMOLICIÓN DE VIGA

Demolición de viga de madera de hasta 1000 cm² de sección y 5 a 6 m de longitud media, con medios manuales y motosierra. Incluso p/p de

limpieza, eliminación de fijaciones, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Cubierta a dos aguas 5 12,80 64,00 Cubierta a cuatro aguas

4 6,00 24,00

(7)

________________________________________________________________________________________________________________________________________ DEM100 m² DEMOLICIÓN ENTRAMADO

Demolición de entramado de madera con medios manuales y

motosierra. Incluso p/p de limpieza, eliminación de fijaciones, acopio, retirada y carga manual de escombros sobre camión o contenedor. Incluye: Demolición del elemento con motosierra. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor.

Act0010 Act0010 160,00 4.291,20

__________________________ 160,00 26,82 4.291,20

DIS040 m ARRANQUE CANALÓN

Arranque de canalón visto de PVC, de 250 mm de desarrollo máximo, con medios manuales. Incluso p/p de desmontaje del material de

sujeción, accesorios y piezas especiales, limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Arranque manual de los elementos. Obturación de las

conducciones conectadas al elemento. Fragmentación de los escombros en piezas manejables. Retirada y acopio del material arrancado. Carga del material arrancado y los restos de obra sobre camión o contenedor. Criterio de medición de proyecto: Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en proyección horizontal, la longitud realmente desmontada según especificaciones de Proyecto.

2 12,60 25,20 25,20 112,90

Act0010 Act0010 25,20 112,90

__________________________ 25,20 4,48 112,90

DIS030 m DESMONTAJE DE BAJANTES

Arranque de bajante exterior vista de PVC, de 250 mm de diámetro máximo, con medios manuales. Incluso p/p de desmontaje del material de sujeción, accesorios y piezas especiales, limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Arranque manual de los elementos. Obturación de las

conducciones conectadas al elemento. Fragmentación de los escombros en piezas manejables. Retirada y acopio del material arrancado. Carga del material arrancado y los restos de obra sobre camión o contenedor. Criterio de medición de proyecto: Longitud medida en proyección horizontal, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en proyección horizontal, la longitud realmente desmontada según especificaciones de Proyecto.

3 7,50 22,50 22,50 70,65 Act0010 Act0010 22,50 70,65 __________________________ 22,50 3,14 70,65 ___________ TOTAL 01.01 ... 10.992,43 24/05/2016

(8)

________________________________________________________________________________________________________________________________________

01.02 DEMOLICIÓN FORJADO

DEM020 m² DEMOLICIÓN FORJADO MADERA

Demolición de forjado de viguetas de madera y entrevigado de entarimado de madera machihembrado, unido a las viguetas por clavazón, con medios manuales y motosierra, previo levantado del pavimento y su base (no incluido en este precio). Incluso p/p de limpieza, eliminación de fijaciones, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Apeos y trabajos de estabilidad y protección del entorno. Replanteo de la superficie de forjado a demoler. Demolición del forjado con motosierra. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor.

1 95,00 95,00 1 21,00 21,00 116,00 2.794,44 Act0010 Act0010 116,00 2.794,44 __________________________ 116,00 24,09 2.794,44 ___________ TOTAL 01.02 ... 2.794,44 01.03 DEMOLICIÓN BALCÓN

DEM020 m² DEMOLICIÓN FORJADO MADERA

Demolición de forjado de viguetas de madera y entrevigado de entarimado de madera machihembrado, unido a las viguetas por clavazón, con medios manuales y motosierra, previo levantado del pavimento y su base (no incluido en este precio). Incluso p/p de limpieza, eliminación de fijaciones, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Apeos y trabajos de estabilidad y protección del entorno. Replanteo de la superficie de forjado a demoler. Demolición del forjado con motosierra. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor.

1 21,00 21,00 21,00 505,89

Act0010 Act0010 21,00 505,89

__________________________ 21,00 24,09 505,89

(9)

________________________________________________________________________________________________________________________________________ DRS020 m² DEMOLICIÓN DE PAVIMENTO EXISTENTE

Demolición de pavimento existente, de baldosas cerámicas, y picado del material de agarre adherido al soporte sin incluir la demolición de la base soporte, con medios manuales, sin deteriorar los elementos

constructivos contiguos. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Demolición manual de los elementos. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor.

1 21,00 21,00 21,00 247,80

Act0010 Act0010 21,00 247,80

__________________________ 21,00 11,80 247,80

DEM030 m DEMOLICIÓN DE PILAR

Demolición de pilar de madera de hasta 1600 cm² de sección con medios manuales y motosierra. Incluso p/p de limpieza, eliminación de

fijaciones, acopio, retirada y carga manual de escombros sobre camión o contenedor.

3 5,00 15,00

1 6,50 6,50 21,50 280,36

Act0010 Act0010 21,50 280,36

__________________________ 21,50 13,04 280,36

DUV010 m² DEMOLICIÓN BARANDILLA MADERA

Demolición de barandilla de madera, con medios manuales, sin deteriorar los elementos constructivos contiguos. Incluso p/p de

limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Demolición de los elementos. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga de escombros sobre camión o contenedor. Criterio de medición de proyecto: Superficie medida según documentación gráfica de Proyecto.

1 14,60 14,60 14,60 69,06 Act0010 Act0010 14,60 69,06 __________________________ 14,60 4,73 69,06 ___________ TOTAL 01.03 ... 1.103,11 24/05/2016

(10)

________________________________________________________________________________________________________________________________________

01.04 DEMOLICIÓN TARIMA MADERA FORJADO PRIMERA PLANTA

DRS040 m² LEVANTADO DE ENTARIMADO DE MADERA

Levantado de pavimento existente en el interior del edificio, de entarimado tradicional de tablas de madera maciza, colocadas sobre rastreles de madera dispuestos, con medios manuales, sin incluir la demolición de la base soporte ni deteriorar los elementos constructivos contiguos. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Levantado de los elementos. Retirada y acopio del material levantado. Limpieza de los restos de obra. Carga del material levantado y los restos de obra sobre camión o contenedor.

1 80,00 80,00 80,00 597,60 Act0010 Act0010 80,00 597,60 __________________________ 80,00 7,47 597,60 ___________ TOTAL 01.04 ... 597,60

01.05 DEMOLICIÓN ESCALERA EXISTENTE

DEM060 m² DEMOLICIÓN ESCLAERA DE MADERA

Demolición de escalera de estructura, peldaños y barandilla de madera con medios manuales y motosierra. Incluso p/p de limpieza, eliminación de fijaciones, acopio, retirada y carga manual de escombros sobre camión o contenedor.

2 4,50 9,00 9,00 133,11 Act0010 Act0010 9,00 133,11 __________________________ 9,00 14,79 133,11 ___________ TOTAL 01.05 ... 133,11 24/05/2016

(11)

________________________________________________________________________________________________________________________________________

01.06 RETIRADA CARPINTERÍA MADERA

DPE010 m² LEVANTADO PUERTAS DE ACCESO

Levantado de carpintería de madera de puerta de entrada a vivienda, cercos o precercos, galces, tapajuntas, hoja y herrajes de colgar, de cierre y de seguridad, con medios manuales, sin deteriorar el paramento al que está sujeta. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Desmontaje de los elementos. Retirada y acopio del material desmontado. Limpieza de los restos de obra. Carga del material desmontado y los restos de obra sobre camión o contenedor. Criterio de medición de proyecto: Superficie medida según documentación gráfica de Proyecto.

entrada vivienda 1 1,00 1,20 2,20 2,64 2,64 38,54 Act0020 Act0020 2,64 38,54 puerta garaje 4,00 2,70 10,80 arco 2,00 1,90 3,80 14,60 213,16 Act0040 Act0040 14,60 213,16 __________________________ 17,24 14,60 251,70

DPP020 Ud DESMONTAJE PUERTAS INTERIORES

Desmontaje de hoja de puerta interior de paso de carpintería de madera, galces, tapajuntas y herrajes, con medios manuales. Incluso p/p de limpieza, acopio, retirada y carga manual del material desmontado sobre camión o contenedor.

Incluye: Desmontaje de los elementos. Retirada y acopio del material desmontado. Limpieza de los restos de obra. Carga del material desmontado sobre camión o contenedor.

Criterio de medición de proyecto: Número de unidades previstas, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá el número de unidades realmente desmontadas según especificaciones de Proyecto.

9 9,00 9,00 39,78

Act0010 Act0010 9,00 39,78

__________________________ 9,00 4,42 39,78

DFC010 Ud DESMONTAJE DE VENTANAS

Levantado de carpintería acristalada de madera de cualquier tipo situada en fachada, de menos de 3 m² de superficie, con medios manuales, sin deteriorar los elementos constructivos a los que está sujeta. Incluso p/p de desmontaje de marcos, hojas acristaladas y accesorios; limpieza, retirada y carga manual de escombros sobre camión o contenedor. Incluye: Desmontaje de los elementos. Retirada y acopio del material desmontado. Limpieza de los restos de obra. Carga del material desmontado y restos de obra sobre camión o contenedor.

Criterio de medición de obra: Se medirá el número de unidades realmente desmontadas según especificaciones de Proyecto.

16 16,00 16,00 154,72 Act0010 Act0010 16,00 154,72 __________________________ 16,00 9,67 154,72 ___________ 24/05/2016

(12)

________________________________________________________________________________________________________________________________________

01.07 DEMOLICIÓN MURO PORCHE

DEH040 m³ DEMOLICION O.F. HORMIGON ARMADO O MASA

Demolición de muro de hormigón armado con medios manuales, martillo neumático y equipo de oxicorte. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Demolición del elemento con martillo neumático. Corte de las armaduras con equipo de oxicorte. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor. Criterio de medición de proyecto: Volumen medido según

documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá el volumen realmente demolido según especificaciones de Proyecto.

1 5,50 0,25 1,38 1,38 155,65 Act0010 Act0010 1,38 155,65 __________________________ 1,38 112,79 155,65 ___________ TOTAL 01.07 ... 155,65

01.08 APERTURA HUECO VENTANAS

DEH040 m³ DEMOLICION O.F. HORMIGON ARMADO O MASA

Demolición de muro de hormigón armado con medios manuales, martillo neumático y equipo de oxicorte. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Demolición del elemento con martillo neumático. Corte de las armaduras con equipo de oxicorte. Fragmentación de los escombros en piezas manejables. Retirada y acopio de escombros. Limpieza de los restos de obra. Carga manual de escombros sobre camión o contenedor. Criterio de medición de proyecto: Volumen medido según

Criterio de medición de obra: Se medirá el volumen realmente demolido según especificaciones de Proyecto.

2 1,50 0,35 1,05 1,05 118,43

Act0010 Act0010 1,05 118,43

__________________________ 1,05 112,79 118,43

DFD070 m² LEVANTADO REJA METÁLICA

Levantado de reja metálica de 2,1 m, elementos de fijación y accesorios, situada en hueco de fachada y fijada al paramento mediante recibido con patillas de anclaje, con medios manuales y equipo de oxicorte, sin deteriorar los elementos constructivos a los que está sujeta. Incluso p/p de limpieza, acopio, retirada y carga manual de escombros sobre camión o contenedor.

Incluye: Desmontaje de los elementos. Fragmentación de los escombros en piezas manejables. Retirada y acopio del material desmontado. Limpieza de los restos de obra. Carga del material desmontado y los restos de obra sobre camión o contenedor.

(13)

________________________________________________________________________________________________________________________________________

01.09 DEMOLICIÓN PARTICIONES

01.03x m2 DEMOL.TABICÓN LADRILLO

Demolición de tabicones de ladrillo hueco doble alicatados o enfoscados, por medios manuales, incluso carpinerías, limpieza y retirada de escombros a pie de carga, sin transporte al vertedero y con p.p. de medios auxiliares. planta baja 1 11,35 2,85 32,35 planta primera 1 28,81 2,75 79,23 planta segunda 111,58 2.529,52 Act0010 Act0010 111,58 2.529,52 __________________________ 111,58 22,67 2.529,52

01.04x UD PARTIDA ALZADA LIMPIEZA

1 1,00 1,00 251,86 Act0010 Act0010 1,00 251,86 __________________________ 1,00 251,86 251,86 ___________ TOTAL 01.09 ... 2.781,38 _______ TOTAL 01... 19.165,10 24/05/2016

(14)

________________________________________________________________________________________________________________________________________

02 CUBIERTA

E0471 Ud AYUDAS ALBAÑILERÍA A GREMIOS

Ud. Ayudas de albañilería a todos los gremios, comprendiendo apertura y cierre de rozas, taladros, recibido de cajas, protección de tubos, taladros, recibido de llaves, recibido de soportes, etc.

1 1,00 1,00 1.846,99

Act0010 Act0010 1,00 1.846,99

__________________________ 1,00 1.846,99 1.846,99

EHV020 m³ ZUNCHO PERIMETRAL

Formación de zuncho de apoyo de forjado de hormigón armado, realizado con hormigón HA-25/B/20/IIa fabricado en central, y vertido con cubilote, y acero UNE-EN 10080 B 500 S, con una cuantía

aproximada de 105 kg/m³; montaje y desmontaje del sistema de encofrado continuo con puntales, sopandas metálicas y superficie encofrante de madera tratada reforzada con varillas y perfiles.

Incluye: Replanteo. Montaje del sistema de encofrado. Colocación de las armaduras con separadores homologados. Vertido y compactación del hormigón. Curado del hormigón. Desmontaje del sistema de encofrado. Reparación de defectos superficiales.

Criterio de medición de proyecto: Volumen medido según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá el volumen realmente ejecutado según especificaciones de Proyecto.

1 70,00 0,25 0,30 5,25 5,25 2.505,83

Act0010 Act0010 5,25 2.505,83

__________________________ 5,25 477,30 2.505,83

EMV110_1 m³ VIGA MADERA LAMINADA HASTA 15M

Suministro y colocación de viga de madera laminada encolada homogénea, de 33 ó 45 mm de espesor de las láminas y sección constante, de 20x100 cm de sección y hasta 15 m de longitud, para aplicaciones estructurales, clase resistente GL-24h según UNE-EN 390 y UNE-EN 1194 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 y NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajada en taller,colocada en obra y barnizada. Incluye: Replanteo y marcado de ejes, en los puntos de apoyo de las vigas. Colocación y fijación provisional de la viga. Aplomado y

nivelación. Ejecución de las uniones. Comprobación final del aplomado y de los niveles.

Criterio de medición de proyecto: Volumen medido según documentación gráfica de Proyecto, apoyándose en las mayores

dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, y la longitud incluyendo las entregas.

Criterio de medición de obra: Se medirá el volumen realmente ejecutado según especificaciones de Proyecto, apoyándose en las mayores

dimensiones transversales para aquellas piezas que no tengan escuadrías rectangulares o cuadradas, incluyendo en la longitud las entregas. Se consideran incluidos todos los elementos integrantes de la estructura señalados en los planos y detalles del Proyecto.

Cumbrera cubierta 2 aguas 1 19,00 0,22 0,27 1,13 Cumbrera cubierta 4 aguas 4 8,00 0,22 0,32 2,25

(15)

________________________________________________________________________________________________________________________________________ EMV110_2 m³ VIGUETAS HASTA 5M

Suministro y colocación de vigueta de madera laminada encolada homogénea, de 33 ó 45 mm de espesor de las láminas y sección

constante, de 10x20 a 12x25 cm de sección y hasta 5 m de longitud, para aplicaciones estructurales, clase resistente GL-24h según UNE-EN 390 y UNE-EN 1194 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 y NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajada en taller, colocada en obra y barnizada. Incluye: Replanteo y marcado de ejes, en los puntos de apoyo de las vigas. Colocación y fijación provisional de la viga. Aplomado y

Cubierta a dos aguas 25 5,00 0,14 0,20 3,50 Cubierta a cuatro aguas 4 39,22 0,14 0,20 4,39

Alero horizontal 25 2,00 0,14 0,20 1,40 9,29 4.692,56

Act0010 Act0010 9,29 4.692,56

__________________________ 9,29 505,12 4.692,56

NAQ010 m² AISLAMIENTO TÉRMICO

Suministro y colocación de aislamiento por el exterior en cubiertas inclinadas formado por panel sándwich machihembrado, compuesto de: cara superior de tablero de aglomerado hidrófugo de 16 mm de espesor, núcleo aislante de espuma de poliestireno extruido de 80 mm de

espesor,lámina geotextil impermeable y permeable al vapor, y cara inferior de friso de abeto natural, sobre entramado estructural . Incluso p/p de cortes, fijaciones y limpieza.

Incluye: Limpieza del soporte. Colocación y fijación del panel sándwich. Criterio de medición de proyecto: Superficie medida según

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto.

1 170,00 170,00 170,00 9.589,70

Act0010 Act0010 170,00 9.589,70

__________________________ 170,00 56,41 9.589,70

(16)

________________________________________________________________________________________________________________________________________ QTT010 m² CUBIERTA TEJAS MIXTAS

Formación de cubierta inclinada de tejas cerámicas, sobre espacio habitable, con una pendiente media del 30%, compuesta de:

IMPERMEABILIZACIÓN: tipo monocapa adherida, formada por lámina impermeabilizante, flexible y difusora de vapor de agua, compuesta de una hoja de poliolefina, con ambas caras revestidas de velo fibroso, de 0,45 mm de espesor y 135 g/m², totalmente adherida al soporte con adhesivo cementoso mejorado, C2 E, con tiempo abierto ampliado; COBERTURA: teja cerámica mixta, 43x26 cm, color rojo, fijada con tornillos rosca-madera sobre rastreles de madera de pino gallego tratado o pino rojo, de 42x27 mm y calidad VI. Incluso p/p de tejas de ventilación. Incluye: Limpieza y preparación de la superficie. Aplicación del adhesivo cementoso. Colocación de la geomembrana. Fijación del enrastrelado a intervalos regulares. Fijación de las tejas sobre los rastreles con tornillos. Criterio de medición de proyecto: Superficie del faldón medida en

verdadera magnitud, según documentación gráfica de Proyecto. Criterio de medición de obra: Se medirá, en verdadera magnitud, la superficie realmente ejecutada según especificaciones de Proyecto.

1 170,00 170,00 170,00 6.113,20

Act0010 Act0010 170,00 6.113,20

__________________________ 170,00 35,96 6.113,20

ISC010 m CANALÓN DE ALUMINIO

Suministro y montaje de canalón circular de aluminio lacado, de desarrollo 250 mm, de 0,68 mm de espesor, para recogida de aguas, formado por piezas preformadas, fijadas mediante soportes especiales colocados cada 50 cm, con una pendiente mínima del 0,5%. Incluso p/p de piezas especiales, remates finales del mismo material, y piezas de conexión a bajantes. Totalmente montado, conexionado y probado. Incluye: Replanteo y trazado del canalón. Colocación y sujeción de abrazaderas. Montaje de las piezas, partiendo del punto de desagüe. Empalme de las piezas. Conexión a las bajantes.

Criterio de medición de obra: Se medirá la longitud realmente ejecutada según especificaciones de Proyecto.

2 12,60 25,20 25,20 512,57

Act0010 Act0010 25,20 512,57

__________________________ 25,20 20,34 512,57

ISB020 m BAJANTE ALUMINIO

Suministro y montaje de bajante vista de aluminio lacado, sección circular y 80 mm de diámetro, para recogida de aguas, formada por piezas preformadas, con sistema de unión mediante abocardado, colocadas con soportes especiales colocados cada 50 cm, instalada en el exterior del edificio. Incluso p/p de codos, soportes y piezas especiales. Totalmente montada, conexionada y probada por la empresa instaladora mediante las correspondientes pruebas de servicio (incluidas en este precio).

Incluye: Replanteo y trazado del conducto. Presentación en seco de tubos y piezas especiales. Marcado de la situación de las abrazaderas. Fijación de las abrazaderas. Montaje del conjunto, comenzando por el extremo superior. Resolución de las uniones entre piezas. Realización de pruebas de servicio.

Criterio de medición de proyecto: Longitud medida según

(17)

________________________________________________________________________________________________________________________________________ EMT020 m² ENTABLADO VISTO DE TABLAS

Suministro y colocación de entablado visto de tablas machihembradas de madera de abeto, de 800x150 mm y 25 mm de espesor, clavadas directamente sobre las viguetas del forjado, para formación de piso. Incluso p/p de preparación de la madera, replanteo, nivelación, cortes y retaceos, fijación oculta con puntas de hierro y formación de huecos. Incluye: Replanteo de las piezas. Clavado de las piezas al soporte base. Criterio de medición de proyecto: Superficie medida según

documentación gráfica de Proyecto, deduciendo los huecos de superficie mayor de 1 m².

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m². Alero horizontal 1 21,00 21,00 Cubierta 1 170,00 170,00 191,00 4.559,17 Act0010 Act0010 191,00 4.559,17 __________________________ 191,00 23,87 4.559,17

RMA010_1 m² LASUR SINTÉTICO COLOR ROJO

Formación de capa de lasur sintético, para exteriores, color, acabado mate, sobre superficie de elemento estructural de madera, mediante aplicación de una mano de fondo protector, insecticida, fungicida y termicida, transparente e incoloro, (rendimiento: 0,24 l/m²), como fijador de superficie, y dos manos de acabado con lasur sintético a poro abierto, a base de resinas alcídicas y filtros ultravioleta, (rendimiento: 0,067 l/m² cada mano). Incluso preparación del soporte mediante lijado de su superficie y posterior limpieza, antes de comenzar la aplicación de la mano de imprimación y de cada mano de lasur, encintado y tratamiento de juntas.

Incluye: Preparación y limpieza de la superficie soporte. Aplicación de la mano de fondo. Aplicación sucesiva, con intervalos de secado, de las manos de acabado.

1 101,00 101,00

1 21,00 21,00 122,00 1.742,16

Act0010 Act0010 122,00 1.742,16

__________________________ 122,00 14,28 1.742,16

_01 m² CERRAMIENTO ENTRE CABIOS

Cerramiento entre cabios compuesto por DOBLE tabla de madera y relleno con aislamiento de similares características que el de la cubierta.

1 68,10 68,10 68,10 2.104,29

Act0010 Act0010 68,10 2.104,29

__________________________ 68,10 30,90 2.104,29

(18)

________________________________________________________________________________________________________________________________________ EMS110 m³ PILAR MADERA LAMINADA HASTA 5M

Suministro y colocación de pilar de madera laminada encolada homogénea, de 33 ó 45 mm de espesor de las láminas y sección

constante, de 15x15 a 20x20 cm de sección y hasta 5 m de longitud, para aplicaciones estructurales, clase resistente GL-24 h según UNE-EN 390 y UNE-EN 1194 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 y NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajado en taller y colocado en obra.

Incluye: Replanteo y marcado de ejes, en los puntos de apoyo de los pilares. Colocación y fijación provisional del pilar. Aplomado y

3 2,40 0,18 0,18 0,23

1 4,00 0,21 0,21 0,18 0,41 390,92

Act0010 Act0010 0,41 390,92

__________________________ 0,41 953,47 390,92

QRE010 Ud ENCUENTRO DE FALDÓN DE TEJADO CON CHIMENEA

Formación de encuentro de faldón de tejado de tejas o pizarra con chimeneas o conductos de ventilación de dimensiones 60x60 cm mediante colocación de banda ajustable compuesta por aleación de aluminio y zinc y lámina flexible de plomo natural de 1 mm de espesor, que cubre desde 30 a 100 cm formando babero y fijada con perfil de acero inoxidable. Incluso p/p de solapes, corte, preparación, tornillos de fijación y sellado con cordón de silicona del perfil.

Incluye: Formación del encuentro.

Criterio de medición de obra: Se medirá el número de unidades realmente ejecutadas según especificaciones de Proyecto.

1 1,00 1,00 168,11

Act0010 Act0010 1,00 168,11

__________________________ 1,00 168,11 168,11

_02 ml FALDÓN PERIMETRAL

Piezas de madera maciza, de la misma especie de madera que la

estructura, colocado en todo el perímetro de la cubierta, para la correcta protección del aislamiento. Incluye tratamiento de la madera contra hongos e insectos xilófagos.

Incluye suministro, fabricación y montaje por personal especializado.

1 84,10 84,10 84,10 1.073,12

(19)

________________________________________________________________________________________________________________________________________ QRL010 m LIMAHOYA

Formación de limahoya con doble tabique aligerado de 9 cm de espesor cada uno, de ladrillo cerámico hueco de 24x11,5x9 cm, recibidos con mortero de cemento, industrial, M-5 y macizado con mortero de cemento, industrial, M-5 para recibir la plancha de zinc de 0,60 mm de espesor y 450 mm de desarrollo, preformada. Incluso p/p de piezas especiales, solapes, fijaciones, conexiones a bajantes y junta de estanqueidad.

Incluye: Limpieza y preparación de la superficie. Formación de tabiques aligerados. Remate superior de los tabiques aligerados mediante mortero de cemento. Colocación de la lámina. Solapes y conexiones a bajantes. Criterio de medición de proyecto: Longitud medida en verdadera magnitud, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en verdadera magnitud, la longitud realmente ejecutada según especificaciones de Proyecto.

22 22,00 22,00 966,46

Act0010 Act0010 22,00 966,46

__________________________ 22,00 43,93 966,46

QRE020 m REMATE CONTRA PARAMENTO VERTICAL

Formación de encuentro de faldón de tejado de tejas o pizarra con paramento vertical mediante colocación de perfil compuesto por aleación de aluminio y zinc y lámina flexible de plomo natural de 1 mm de espesor, con un extremo alojado en la roza practicada en el

paramento y el otro apoyado en las tejas o pizarras del faldón, solapando 50 mm como mínimo. Incluso p/p de solapes, apertura de rozas, corte, preparación y recibido del perfil con mortero de cemento, industrial, M-5.

Incluye: Apertura de roza perimetral en el paramento vertical. Formación del encuentro.

Criterio de medición de proyecto: Longitud medida en verdadera magnitud, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en verdadera magnitud, la longitud realmente ejecutada según especificaciones de Proyecto.

3,8 3,80 3,80 104,42 Act0010 Act0010 3,80 104,42 __________________________ 3,80 27,48 104,42 ___________ TOTAL 02... 45.653,44 24/05/2016

(20)

________________________________________________________________________________________________________________________________________

03 FORJADO SEGUNDA PLANTA

RSM020 m² TARIMA DE MADERA

Suministro y colocación de pavimento de entarimado tradicional formado por tablas machihembradas de madera maciza de elondo, de 70x22 mm, colocadas a rompejuntas sobre rastreles de madera de abeto de 50x25 cm, fijados mecánicamente al soporte cada 25 cm. Incluso p/p de juntas, acuchillado, lijado, emplastecido, aplicación de fondos, barnizado final con tres manos de barniz de poliuretano de dos

componentes P-6/8 y p/p de recortes, cuñas de nivelación y elementos de fijación.

Incluye: Replanteo de los ejes de los rastreles y marcado de niveles. Colocación, nivelación y fijación de rastreles. Colocación de las tablas de madera. Acuchillado y lijado de la superficie. Emplastecido y aplicación de fondos. Barnizado.

Criterio de medición de proyecto: Superficie útil, medida según

documentación gráfica de Proyecto. No se ha incrementado la medición por roturas y recortes, ya que en la descomposición se ha considerado un 5% más de piezas.

segunda planta 1 80,00 80,00 80,00 7.064,80

Act0010 Act0010 80,00 7.064,80

__________________________ 80,00 88,31 7.064,80

EMV110 m³ VIGUETAS HASTA 15M

Suministro y colocación de vigueta de madera laminada encolada homogénea, de 33 ó 45 mm de espesor de las láminas y sección constante, de 20x100 cm de sección y hasta 15 m de longitud, para aplicaciones estructurales, clase resistente GL-24h según UNE-EN 390 y UNE-EN 1194 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 y NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajada en taller y colocada en obra.

Incluye: Replanteo y marcado de ejes, en los puntos de apoyo de las vigas. Colocación y fijación provisional de la viga. Aplomado y

4 10,20 0,16 0,27 1,76 10 10,00 0,16 0,27 4,32 4 11,20 0,16 0,27 1,94 8,02 5.851,79 Act0010 Act0010 8,02 5.851,79 __________________________ 8,02 729,65 5.851,79 24/05/2016

(21)

________________________________________________________________________________________________________________________________________ EMV110_2 m³ VIGUETAS HASTA 5M

8 2,40 0,16 0,27 0,83 3 1,60 0,16 0,27 0,21 2 0,70 0,16 0,27 0,06 1 1,10 0,16 0,27 0,05 1,15 580,89 Act0010 Act0010 1,15 580,89 __________________________ 1,15 505,12 580,89

EMT020 m² ENTABLADO VISTO DE TABLAS

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m². 1 80,00 80,00 80,00 1.909,60 Act0010 Act0010 80,00 1.909,60 __________________________ 80,00 23,87 1.909,60 24/05/2016

(22)

________________________________________________________________________________________________________________________________________ NAM020 m² AISLAMIENTO ACÚSTICO

Suministro y colocación de aislamiento acústico sobre capa de nivelación o pavimento existente, formado por lámina de espuma de polietileno de alta densidad de 3 mm de espesor, preparado para recibir directamente el suelo de madera o laminado (no incluido en este

precio), que además actúa como barrera antihumedad y desolidarizador. Incluso p/p de preparación de la superficie soporte, cortes,

desolidarización perimetral realizada con el mismo material aislante y sellado de juntas con cinta adhesiva.

Incluye: Limpieza y preparación de la superficie soporte. Preparación del aislamiento. Colocación del aislamiento sobre la superficie soporte. Criterio de medición de proyecto: Superficie medida según

1 80,00 80,00 80,00 359,20

Act0010 Act0010 80,00 359,20

__________________________ 80,00 4,49 359,20

RMA010 m² LASUR SINTÉTICO INCOLORO

Formación de capa de lasur sintético, para interiores, incoloro, acabado satinado, sobre superficie de suelo de entarimado, tarima o parquet de madera, mediante aplicación de una mano de fondo protector,

insecticida, fungicida y termicida, transparente e incoloro, (rendimiento: 0,24 l/m²), como fijador de superficie, y dos manos de acabado con lasur sintético a poro abierto, a base de resinas alcídicas y filtros ultravioleta, (rendimiento: 0,072 l/m² cada mano). Incluso preparación del soporte mediante lijado de su superficie y posterior limpieza, antes de comenzar la aplicación de la mano de imprimación y de cada mano de lasur, encintado y tratamiento de juntas.

Incluye: Preparación y limpieza de la superficie soporte. Aplicación de la mano de fondo. Aplicación sucesiva, con intervalos de secado, de las manos de acabado.

1 80,00 80,00 80,00 984,00 Act0010 Act0010 80,00 984,00 __________________________ 80,00 12,30 984,00 ___________ TOTAL 03... 16.750,28 24/05/2016

(23)

________________________________________________________________________________________________________________________________________

04 BALCÓN

EMV110_1 m³ VIGA MADERA LAMINADA HASTA 15M

Suministro y colocación de viga de madera laminada encolada homogénea, de 33 ó 45 mm de espesor de las láminas y sección constante, de 20x100 cm de sección y hasta 15 m de longitud, para aplicaciones estructurales, clase resistente GL-24h según UNE-EN 390 y UNE-EN 1194 y protección frente a agentes bióticos que se corresponde con la clase de penetración NP1 y NP2 (3 mm en las caras laterales de la albura) según UNE-EN 351-1. Incluso cortes, entalladuras para su correcto acoplamiento, nivelación y colocación de los elementos de atado y refuerzo. Trabajada en taller,colocada en obra y barnizada. Incluye: Replanteo y marcado de ejes, en los puntos de apoyo de las vigas. Colocación y fijación provisional de la viga. Aplomado y

1 16,50 0,22 0,22 0,80

1 16,50 0,22 0,27 0,98 1,78 1.298,78

Act0010 Act0010 1,78 1.298,78

__________________________ 1,78 729,65 1.298,78

EMV110_2 m³ VIGUETAS HASTA 5M

21 2,50 0,16 0,27 2,27 2,27 1.146,62

Act0010 Act0010 2,27 1.146,62

__________________________ 2,27 505,12 1.146,62

(24)

________________________________________________________________________________________________________________________________________ EMT020 m² ENTABLADO VISTO DE TABLAS

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, deduciendo los huecos de superficie mayor de 1 m². 1 21,00 21,00 21,00 501,27 Act0010 Act0010 21,00 501,27 __________________________ 21,00 23,87 501,27 NIG020 m² IMPERMEABILIZACIÓN

Formación de impermeabilización de galerías y balcones, situados sobre espacios no habitables, realizada con lámina de betún modificado con elastómero SBS, LBM(SBS)-40/FP (160), con armadura de fieltro de poliéster no tejido de 160 g/m², de superficie no protegida, adherida con imprimación asfáltica, tipo EA al soporte de mortero de cemento CEM II/B-P 32,5 N tipo M-5, confeccionado en obra con 250 kg/m³ de cemento y una proporción en volumen 1/6, con espesor medio de 4 cm y pendiente del 1% al 5%, acabado fratasado, y protegida con capa separadora (no incluida en este precio). Incluso p/p de limpieza y preparación de la superficie y resolución de uniones, juntas y puntos singulares. Preparada para la posterior colocación del pavimento. Incluye: Limpieza del supradós del forjado. Vertido del mortero y fratasado del mismo. Limpieza y preparación de la superficie en la que ha de aplicarse la impermeabilización. Colocación de la

impermeabilización. Resolución de uniones, juntas y puntos singulares. Criterio de medición de proyecto: Superficie medida en proyección horizontal, según documentación gráfica de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan. Criterio de medición de obra: Se medirá, en proyección horizontal, la superficie realmente ejecutada según especificaciones de Proyecto, desde las caras interiores de los antepechos o petos perimetrales que la limitan. 1 21,00 21,00 21,00 644,28 Act0010 Act0010 21,00 644,28 __________________________ 21,00 30,68 644,28 040001 PIEDRA BASAL

Piedra basal de arenisca, con acabado abujardado, de 25x35 cm, de 40 cm de alto (similar a la existente), fijado al pilar de madera mediante herraje metálico y resinas especiales, y al suelo mediante mrteros de agarre.

Incluido suministro de materiales y colocación por personal especializado.

1 4,00 4,00 4,00 735,44

Act0010 Act0010 4,00 735,44

__________________________

(25)

________________________________________________________________________________________________________________________________________ PDB030 m BARANDILLA

Suministro y colocación de barandilla de madera de abeto, de 90 cm de altura, con pasamanos superior y zócalo inferior de 65x70 mm de diámetro, balaustres torneados de 5 cm ensamblados cada 12 cm, para hueco poligonal de forjado. Incluso p/p de patas de agarre, fijación mediante atornillado en obra de fábrica con tacos y tornillos de acero. Elaborada en taller y montada y barnizada en obra.

Incluye: Replanteo de los puntos de fijación. Aplomado y nivelación. Fijación mediante atornillado en obra de fábrica. Resolución de las uniones entre tramos.

Criterio de medición de proyecto: Longitud medida a ejes en verdadera magnitud, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en verdadera magnitud, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.

12 12,00 12,00 4.996,68 Act0010 Act0010 12,00 4.996,68 __________________________ 12,00 416,39 4.996,68 ___________ TOTAL 04... 9.323,07 24/05/2016

(26)

________________________________________________________________________________________________________________________________________

05 ALB. LEVANTE MUROS

FFZ030 m² CERRAMIENTO DE HUECO DE FACHADA CON TERMOARCILLA

Ejecución de hoja exterior de 29 cm de espesor de fábrica, en

cerramiento de fachada, de bloque aligerado de termoarcilla, 30x19x29 cm, para revestir, recibida con mortero de cemento industrial, color gris, M-5, suministrado a granel, con apoyo mínimo de las 2/3 partes del bloque sobre el forjado, o sobre angulares de acero laminado

galvanizado en caliente fijados a los frentes de forjado si, por errores de ejecución, el bloque no apoya sus 2/3 partes sobre el forjado. Incluso p/p de replanteo, nivelación y aplomado, mermas y roturas, enjarjes,

revestimiento de los frentes de forjado con plaquetas de cerámica aligerada (termoarcilla), colocadas con mortero de alta adherencia, formación de dinteles mediante piezas en "U" de cerámica aligerada (termoarcilla), en las que se colocará la armadura y el hormigón en obra, jambas y mochetas, ejecución de encuentros y puntos singulares y limpieza.

Incluye: Definición de los planos de fachada mediante plomos. Replanteo, planta a planta. Marcado en los pilares de los niveles de referencia general de planta y de nivel de pavimento. Asiento de la primera hilada sobre capa de mortero. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de plomos fijos en las aristas. Colocación de las piezas por hiladas a nivel. Revestimiento de los frentes de forjado, muros y pilares. Realización de todos los trabajos necesarios para la resolución de los huecos. Encuentros de la fábrica con fachadas, pilares y tabiques. Encuentro de la fábrica con el forjado superior. Limpieza del paramento.

Criterio de medición de proyecto: Superficie medida según

documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, incluyendo el revestimiento de los frentes de forjado, deduciendo los huecos de superficie mayor de 4 m².

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, incluyendo el revestimiento de los frentes de forjado, deduciendo los huecos de superficie mayor de 4 m².

Planta baja 1 1,00 2,10 2,10 1 4,00 0,73 2,92

Planta bajo cubierta 3 0,60 1,26 2,27 7,29 451,03

Act0010 Act0010 7,29 451,03

__________________________ 7,29 61,87 451,03

E07LD012 m2 FÁB.LADR.1/2P.LHD 9cm. MORT.BAST. M-7,5/BL-L

Fábrica de ladrillo cerámico hueco doble 24x11,5x9 cm., de 1/2 pie de espesor recibido con mortero bastardo de cemento blanco BL-II/A-L 42,5 R, cal y arena de río M-7,5/BL-L, confeccionado con hormigonera, para revestir, i/replanteo, nivelación y aplomado, rejuntado, limpieza y medios auxiliares. Según UNE-EN-998-1:2004, RC-08, NTE-PTL y CTE-SE-F, medido a cinta corrida.

Planta baja 1 13,40 2,85 38,19

huecos -3 1,00 2,10 -6,30

1 1,00 2,10 2,10 1 4,00 0,73 2,92

Planta bajo cubierta 3 0,60 1,26 2,27 39,18 878,02

Act0010 Act0010 39,18 878,02

__________________________

(27)

________________________________________________________________________________________________________________________________________ FFQ020 m² PARTICIÓN BLOQUE DE HORMIGÓN

Formación de hoja de partición interior de 20 cm de espesor de fábrica, de bloque hueco de hormigón, para revestir, color gris, 40x20x20 cm, resistencia normalizada R10 (10 N/mm²), recibida con mortero de cemento industrial, color gris, M-5, suministrado a granel. Incluso p/p de replanteo, nivelación y aplomado, recibido de cercos y precercos,

mermas y roturas, enjarjes, mochetas, ejecución de encuentros y limpieza.

Incluye: Replanteo y trazado en el forjado de los tabiques a realizar. Marcado en los pilares de los niveles de referencia general de planta y de nivel de pavimento. Colocación y aplomado de miras de referencia. Colocación, aplomado y nivelación de cercos y precercos de puertas y armarios. Tendido de hilos entre miras. Colocación de las piezas por hiladas a nivel. Recibido a la obra de cercos y precercos. Encuentros de la fábrica con fachadas, pilares y tabiques. Encuentro de la fábrica con el forjado superior. Limpieza del paramento.

Criterio de medición de proyecto: Superficie medida según

documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m².

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo los huecos de superficie mayor de 3 m². Planta baja 6,50 2,85 18,53 hueco -1 1,00 2,10 -2,10 16,43 369,68 Act0010 Act0010 16,43 369,68 __________________________ 16,43 22,50 369,68 02.03 M2 RASEO HIDROFUGO

Raseo con mortero hidrófugo maestreado, en paramentos verticales, y otros lugares a determinar por la Dirección Facultativa.

Se medirá la superficie realmente ejecutada por su cara vista.

No se descuentan huecos, pero se incluye la regularización de mochetas. Planta baja 2 13,40 2,85 76,38 huecos -6 1,00 2,10 -12,60 1 1,00 2,10 2,10 1 4,00 0,73 2,92 Planta bajo cubierta 3 0,60 1,26 2,27 bloque hormigón 6,50 2,85 18,53

hueco -1 1,00 2,10 -2,10 87,50 1.605,63

Act0010 Act0010 87,50 1.605,63

__________________________ 87,50 18,35 1.605,63

E0471 Ud AYUDAS ALBAÑILERÍA A GREMIOS

Ud. Ayudas de albañilería a todos los gremios, comprendiendo apertura y cierre de rozas, taladros, recibido de cajas, protección de tubos, taladros, recibido de llaves, recibido de soportes, etc, etc.

1 1,00 1,00 1.846,99

Act0010 Act0010 1,00 1.846,99

__________________________ 1,00 1.846,99 1.846,99

(28)

________________________________________________________________________________________________________________________________________ FFV010 m² CERRAMIENTO PAVÉS

Ejecución de cerramiento de fachada de fábrica de bloques huecos de vidrio moldeado ondulado, incoloro, 240x240x80 mm, recibidos con adhesivo cementoso, color blanco, con juntas perimetrales de 3,5 cm de espesor y juntas entre bloques de 1 cm de espesor mínimo. Incluso p/p de bandas de dilatación perimetrales de PVC, crucetas, rejuntado de los bloques y sellado de juntas perimetrales con silicona. Totalmente acabado.

Incluye: Replanteo. Colocación y aplomado de miras de referencia. Tendido de hilos entre miras. Colocación de las bandas de dilatación inferior y laterales. Colocación de adhesivo cementoso en la junta perimetral inferior. Colocación de los bloques por hiladas a nivel y de las crucetas entre bloques. Colocación de la banda de dilatación superior antes de la colocación de la última hilada de bloques. Rejuntado de los bloques. Sellado de las juntas perimetrales. Repaso y limpieza de juntas. Criterio de medición de proyecto: Superficie medida según

documentación gráfica de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

Criterio de medición de obra: Se medirá la superficie realmente ejecutada según especificaciones de Proyecto, sin duplicar esquinas ni encuentros, deduciendo todos los huecos.

2 1,37 0,60 1,64 1,64 231,95

Act0010 Act0010 1,64 231,95

__________________________ 1,64 141,43 231,95

610253_N M3 HORM. HA-25/SPBF/25/IIAI Y 275 KG CEMENTO.

Hormigón armado en cimentaciones y encepados tipo HA-25/spbf/25/iiai y cantidad mínima de cemento 275 kg, colocado. Iincluso preparación de superficies de agarre y ejecución de juntas de retracción, expansión y junta con losa existente.

relleno puerta trasera 1 0,35 0,35 0,35 32,90

Act0010 Act0010 0,35 32,90 __________________________ 0,35 94,01 32,90 ___________ TOTAL 05... 5.416,20 24/05/2016

(29)

________________________________________________________________________________________________________________________________________

06 CARPINTERÍA

PDB030_E u PELDAÑOS Y BARANDILLA ESCALERA

Suministro y colocación de peldaños y barandilla de madera de ELONDO, con pasamanos superior y zócalo inferior de 65x70 mm de diámetro, balaustres torneados de 5 cm ensamblados cada 12 cm, para hueco poligonal de forjado. Incluso p/p de patas de agarre, fijación mediante atornillado en obra de fábrica con tacos y tornillos de acero. Elaborada en taller y montada y barnizada en obra.

Incluye: Replanteo de los puntos de fijación. Aplomado y nivelación. Fijación mediante atornillado en obra de fábrica. Resolución de las uniones entre tramos.

Criterio de medición de proyecto: Longitud medida a ejes en verdadera magnitud, según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, en verdadera magnitud, a ejes, la longitud realmente ejecutada según especificaciones de Proyecto.

1 2,00 2,00 2,00 4.689,80

Act0010 Act0010 2,00 4.689,80

__________________________ 2,00 2.344,90 4.689,80

FDR010 m² REJA METÁLICA

Reja metálica compuesta por bastidor de tubo cuadrado de perfil hueco de acero laminado en frío de 20x20x1,5 mm, barrotes horizontales de tubo cuadrado de perfil hueco de acero laminado en frío de 20x20x1,5 mm y barrotes verticales de tubo cuadrado de perfil hueco de acero laminado en frío de 20x20x1,5 mm. Todos los elementos metálicos habrán sido sometidos en taller a un tratamiento anticorrosión según UNE-EN ISO 1461, imprimación SHOP-PRIMER a base de resina polivinil-butiral con un espesor medio de recubrimiento de 20 micras y esmaltado en color mate. Incluso p/p de garras de anclaje. Elaboración en taller y fijación mediante recibido en obra de fábrica con mortero de cemento, industrial, M-5 y ajuste final en obra.

Incluye: Marcado de los puntos de fijación del bastidor. Presentación de la reja. Aplomado y nivelación. Resolución de las uniones del bastidor a los paramentos. Montaje de elementos complementarios.

Criterio de medición de proyecto: Superficie del hueco a cerrar, medida según documentación gráfica de Proyecto.

Criterio de medición de obra: Se medirá, con las dimensiones del hueco, la superficie realmente ejecutada según especificaciones de Proyecto.

1 3,90 1,20 4,68 4,68 270,41

Act0010 Act0010 4,68 270,41

__________________________ 4,68 57,78 270,41

H_0011 M2 ESPEJO BAÑOS

Suministro y colocación de espejo para PARED DE baño mediante fijacion mecánica, dispuesto en toda la longitud de la

encimera según directrices de la D.F. Incluso medios auxiliares para su correcta colocación. medida superficie teorica segun

planos de proyecto y previa revisión de la D.F.

aseos planta baja 2 1,00 0,90 1,80 1,80 90,68

Act0010 Act0010 1,80 90,68

__________________________ 1,80 50,38 90,68

10.02.01 ud PORTARROLLOS ACERO INOX. C/CERR.

Portarrollos de acero inoxidable 18/10, modelo con rollo de reserva oculto de 14x29,5x12,85 cm. y cerradura. instalado con tacos a la pared.

2 2,00 2,00 139,56

Act0010 Act0010 2,00 139,56
