Calculo Para El Desague

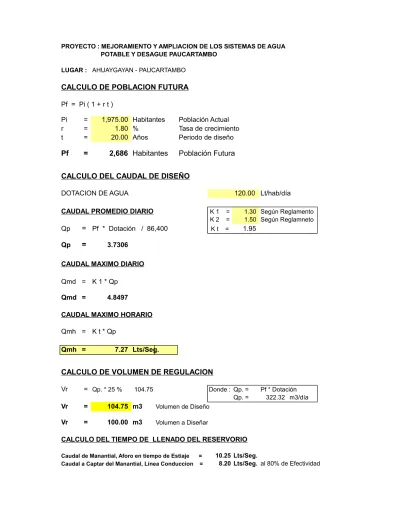

PROYECTO : MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA

POTABLE Y DESAGUE PAUCARTAMBO

LUGAR : AHUAYGAYAN - PAUCARTAMBO

CALCULO DE POBLACION FUTURA

Pf = Pi ( 1 + r t )

Pi

= 1,975.00 Habitantes

Población Actual

r

= 1.80 %

Tasa de crecimiento

t

= 20.00 Años

Periodo de diseño

Pf

= 2,686 Habitantes

Población Futura

CALCULO DEL CAUDAL DE DISEÑO

DOTACION DE AGUA

120.00 Lt/hab/día

CAUDAL PROMEDIO DIARIO

K 1 = 1.30 Según Reglamento

K 2 = 1.50 Según Reglamneto

Qp

=

Pf * Dotación / 86,400

K t =

1.95

Qp

=

3.7306

CAUDAL MAXIMO DIARIO

Qmd = K 1 * Qp

Qmd =

4.8497

CAUDAL MAXIMO HORARIO

Qmh = K t * Qp

Qmh =

7.27 Lts/Seg.

CALCULO DE VOLUMEN DE REGULACION

Vr

=

Qp. * 25 %

104.75

Donde : Qp. =

Pf * Dotación

Qp. =

322.32 m3/día

Vr

= 104.75 m3

Volumen de Diseño

Vr

= 100.00 m3

Volumen a Diseñar

CALCULO DEL TIEMPO DE LLENADO DEL RESERVORIO

Caudal de Manantial, Aforo en tiempo de Estiaje =

10.25 Lts/Seg.

Tiemp =

3 Horas

23 Minutos 15 Segundos

10.25

Hora

3.39

3.00

Minutos 23.25

23

Segundos 15.12

15

PROYECTO : MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA

POTABLE Y DESAGUE PAUCARTAMBO

LUGAR :

HUAPUCO - PAUCARTAMBO

CALCULO DE POBLACION FUTURA

Pf = Pi ( 1 + r t )

Pi

=

2,181.00 Habitantes

Población Actual

r

=

1.80 %

Tasa de crecimiento

t

=

20.00 Años

Periodo de diseño

Pf

= 2,966 Habitantes

Población Futura

CALCULO DEL CAUDAL DE DISEÑO

DOTACION DE AGUA

120.00 Lt/hab/día

CAUDAL PROMEDIO DIARIO

K 1 = 1.30 Según Reglamento

K 2 = 1.50 Según Reglamneto

Qp

=

Pf * Dotación / 86,400

K t =

1.95

Qp

=

4.1197

CAUDAL MAXIMO DIARIO

Qmd =

K 1 * Qp

Qmd =

5.3556

CAUDAL MAXIMO HORARIO

Qmh =

K t * Qp

Qmh =

8.03 Lts/Seg.

CALCULO DE VOLUMEN DE REGULACION

Vr

=

Qp. * 25 %

115.68024

Donde : Qp. =

Pf * Dotación

Qp. =

355.94 m3/día

Vr

=

115.68 m3

Volumen de Diseño

Vr

=

110.00 m3

Volumen a Diseñar

CALCULO DEL TIEMPO DE LLENADO DEL RESERVORIO

Caudal de Manantial, Aforo en tiempo de Estiaje =

11.20 Lts/Seg.

Tiemp =

3 Horas

24 Minuto 36 Segundos

10.25

Hora

3.41

3.00

Minutos

24.61

24

Segundos 36.79

36

MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA POTABLE Y DESAGUE - PAUCARTAMBO

CAUDAL DE DISEÑO 0.017906 M3/seg 0.000003824 Valor de n 0.01

VERIFICACION DE DIAMRETO ( H = 3/4D )

BUZON AGUAS ARRIBA BUZON AGUAS ABAJO CAUDAL CAUDAL LONGITUD PENDIENTE PENDIENTE D D Velocidad DESCRP. _m.s.n.m.COTA DESCRP. _m.s.n.m.COTA TRAMO_(m3/s) ACUMULADO_(m3/s) TRAMO_{(m) (m/Km)}S _(m/m)S TEORICO COMERCIAL TRAMO_{(m) (m) (m/s)}

BE-4 2799.78 1 2798.83 0.00024 0.00024 63.20 15.03 0.01503 0.023 0.150 1.56 1 2798.83 2 2797.88 0.00024 0.00048 63.20 15.03 0.01503 0.030 0.150 1.56 2 2797.88 3 2792.39 0.00037 0.00085 96.00 57.19 0.05719 0.029 0.200 3.68 3 2792.39 4 2785.02 0.00036 0.00121 94.00 78.40 0.07840 0.031 0.200 4.31 4 2785.02 5 2776.93 0.00030 0.00151 78.00 103.72 0.10372 0.032 0.200 4.96 5 2776.93 6 2768.58 0.00036 0.00187 94.00 88.83 0.08883 0.035 0.200 4.59 6 2768.58 7 2764.80 0.00034 0.00221 90.00 42.00 0.04200 0.043 0.200 3.15 7 2764.80 8 2761.14 0.00031 0.00252 80.00 45.75 0.04575 0.045 0.200 3.29 8 2761.14 10 2757.54 0.00008 0.00259 20.00 180.00 0.18000 0.035 0.200 6.53 9 2758.26 BE-5 2757.96 0.00023 0.00023 59.75 5.02 0.00502 0.028 0.150 0.90 9 2758.26 10 2757.54 0.00023 0.00023 59.75 12.05 0.01205 0.023 15.000 30.04 10 2757.54 11 2753.59 0.00026 0.00308 67.00 58.96 0.05896 0.046 0.200 3.74 11 2753.59 13 2749.75 0.00026 0.00334 67.00 57.31 0.05731 0.048 0.200 3.68 13 2749.75 12 2748.45 0.00018 0.00351 46.50 27.96 0.02796 0.056 0.150 2.12 12 2748.45 BE-6 2747.52 0.00018 0.00369 46.50 20.00 0.02000 0.060 0.150 1.80 14 2746.93 15 2745.64 0.00018 0.00018 46.50 27.74 0.02774 0.018 0.150 2.12 13 2749.75 15 2745.64 0.00018 0.00720 45.90 89.54 0.08954 0.059 0.200 4.61 15 2745.64 16 2743.74 0.00010 0.00748 27.00 70.37 0.07037 0.062 0.200 4.08 16 2743.74 19 2740.87 0.00026 0.00774 68.00 42.21 0.04221 0.069 0.200 3.16 17 2742.29 18 2741.54 0.00019 0.00019 50.85 14.75 0.01475 0.021 0.150 1.54 18 2741.54 19 2740.87 0.00019 0.00039 50.85 13.18 0.01318 0.028 0.150 1.46 19 2740.87 20 2738.00 0.00017 0.00830 45.00 63.78 0.06378 0.066 0.200 3.89 20 2738.00 21 2736.07 0.00017 0.00848 45.00 42.89 0.04289 0.072 0.200 3.19 21 2736.07 22 2734.30 0.00017 0.00865 45.00 39.33 0.03933 0.073 0.200 3.05 22 2734.30 23 2731.14 0.00017 0.00882 45.00 70.22 0.07022 0.066 0.200 4.08 BE-7 2736.66 23 2731.14 0.00029 0.00029 77.00 71.69 0.07169 0.018 0.150 3.40 64 2744.30 65 2743.94 0.00021 0.00021 54.00 6.67 0.00667 0.025 0.200 1.26 65 2743.94 66 2742.10 0.00024 0.00044 62.00 29.68 0.02968 0.025 0.200 2.65 66 2742.10 67 2739.89 0.00028 0.00073 74.00 29.86 0.02986 0.030 0.200 2.66 67 2739.89 68 2736.80 0.00020 0.00093 53.00 58.30 0.05830 0.030 0.200 3.72 68 2736.80 69 2733.40 0.00027 0.00120 70.00 48.57 0.04857 0.034 0.200 3.39 69 2733.40 70 2732.04 0.00024 0.00144 63.00 21.59 0.02159 0.042 0.200 2.26 70 2732.04 71 2731.14 0.00023 0.00167 60.00 15.00 0.01500 0.047 0.200 1.88 23 2731.14 24 2728.02 0.00018 0.01097 48.00 65.00 0.06500 0.073 0.200 3.92 BE-8 2733.98 24 2728.02 0.00028 0.00028 72.60 82.09 0.08209 0.018 0.150 3.64 24 2728.02 25 2726.52 0.00023 0.01147 60.00 25.00 0.02500 0.089 0.200 2.43 25 2726.52 26 2725.26 0.00026 0.01173 68.00 18.53 0.01853 0.095 0.200 2.09 26 2725.26 27 2723.21 0.00028 0.01202 74.00 27.70 0.02770 0.089 0.200 2.56 27 2723.21 29 2722.40 0.00021 0.01222 54.00 15.00 0.01500 0.100 0.200 1.88 28 2723.36 29 2722.40 0.00024 0.00024 64.00 15.00 0.01500 0.023 0.200 1.88 0.00300

MEJORAMIENTO Y AMPLIACION DE LOS SISTEMAS DE AGUA POTABLE Y DESAGUE - PAUCARTAMBO

CAUDAL DE DISEÑO 0.017906 M3/seg 0.000003824 Valor de n 0.01

VERIFICACION DE DIAMRETO ( H = 3/4D )

BUZON AGUAS ARRIBA BUZON AGUAS ABAJO CAUDAL CAUDAL LONGITUD PENDIENTE PENDIENTE D D Velocidad DESCRP. _m.s.n.m.COTA DESCRP. _m.s.n.m.COTA TRAMO_(m3/s) ACUMULADO_(m3/s) TRAMO_{(m) (m/Km)}S _(m/m)S TEORICO COMERCIAL TRAMO_{(m) (m) (m/s)}

29 2722.40 30 2721.50 0.00023 0.01570 60.00 15.00 0.01500 0.110 0.200 1.88 30 2721.50 31 2720.57 0.00024 0.01593 62.00 15.00 0.01500 0.110 0.200 1.88 31 2720.57 32 2719.50 0.00027 0.01621 71.00 15.07 0.01507 0.111 0.200 1.89 32 2719.50 38 2718.01 0.00027 0.01648 71.00 20.99 0.02099 0.105 0.200 2.23 0.01000 28 2723.36 36 2721.76 0.00024 0.01024 64.00 25.00 0.02500 0.085 0.200 2.43 36 2721.76 37 2720.79 0.00021 0.01045 54.00 17.96 0.01796 0.091 0.200 2.06 37 2720.79 38 2718.01 0.00025 0.01071 66.50 41.80 0.04180 0.079 0.200 3.15 0.00800 BE-10 2723.49 33 2723.10 0.00029 0.00829 75.00 5.20 0.00520 0.105 0.200 1.11 33 2723.10 34 2721.35 0.00029 0.00857 75.00 23.33 0.02333 0.081 0.200 2.35 34 2721.35 35 2720.54 0.00021 0.00878 54.00 15.00 0.01500 0.088 0.200 1.88 35 2720.54 38 2718.01 0.00019 0.00897 50.00 50.60 0.05060 0.071 0.200 3.46 38 2718.01 39 2714.36 0.00032 0.03647 82.50 44.24 0.04424 0.123 0.250 3.76 39 2714.36 40 2711.93 0.00023 0.03670 60.00 40.50 0.04050 0.125 0.250 3.59 40 2711.93 41 2709.80 0.00023 0.03693 60.00 35.50 0.03550 0.129 0.250 3.36 41 2709.80 42 2708.25 0.00023 0.03716 60.00 25.83 0.02583 0.137 0.250 2.87 42 2708.25 43 2705.53 0.00023 0.03739 60.00 45.33 0.04533 0.124 0.250 3.80 43 2705.53 44 2702.81 0.00025 0.03764 65.00 41.85 0.04185 0.126 0.250 3.65 44 2702.81 45 2699.16 0.00027 0.03790 70.00 52.14 0.05214 0.121 0.250 4.08 45 2699.16 63 2693.43 0.00027 0.03817 70.00 81.86 0.08186 0.112 0.250 5.11 46 2726.85 47 2720.90 0.00022 0.00022 57.00 104.39 0.10439 0.015 0.150 4.10 47 2720.90 48 2718.80 0.00022 0.00044 57.00 36.84 0.03684 0.024 0.150 2.44 48 2718.80 49 2716.17 0.00023 0.00067 60.00 43.83 0.04383 0.027 0.150 2.66 49 2716.17 50 2713.72 0.00023 0.00089 60.00 40.83 0.04083 0.031 0.150 2.57 50 2713.72 51 2712.14 0.00023 0.00112 60.00 26.33 0.02633 0.037 0.150 2.06 51 2712.14 52 2710.02 0.00025 0.00137 65.00 32.62 0.03262 0.038 0.150 2.29 52 2710.02 53 2707.19 0.00025 0.00162 65.00 43.54 0.04354 0.038 0.150 2.65 53 2707.19 54 2704.25 0.00021 0.00183 55.00 53.45 0.05345 0.039 0.150 2.94 54 2704.25 56 2699.51 0.00021 0.00204 55.00 86.18 0.08618 0.037 0.150 3.73 55 2699.99 56 2699.51 0.00015 0.00015 40.00 12.00 0.01200 0.020 0.150 1.39 56 2699.51 57 2698.76 0.00019 0.00239 50.00 15.00 0.01500 0.054 0.150 1.56 57 2698.76 58 2698.01 0.00019 0.00258 50.00 15.00 0.01500 0.056 0.150 1.56 58 2698.01 59 2696.76 0.00023 0.00281 60.00 20.83 0.02083 0.054 0.150 1.83 59 2696.76 60 2695.86 0.00023 0.00304 60.40 14.90 0.01490 0.059 0.150 1.55 60 2695.86 61 2695.36 0.00023 0.00327 60.00 8.33 0.00833 0.068 0.150 1.16 61 2695.36 62 2694.45 0.00013 0.00340 34.00 26.76 0.02676 0.056 0.150 2.08 62 2694.45 63 2693.43 0.00026 0.00366 68.00 15.00 0.01500 0.064 0.150 1.56 63 2693.43 CR 2693.00 0.00018 0.04201 48.00 8.96 0.00896 0.175 0.250 1.69 0.01791 4,682.00

LUGAR :

PAUCARTAMBO

CALCULO DE POBLACION FUTURA

Pf = Pi ( 1 + r t )

Pi

= 2,301.00 Habitantes

Población Actual

r

= 1.80 %

Tasa de crecimiento

t

= 20.00 Años

Periodo de diseño

Pf

= 3,129 Habitantes Población Futura

CALCULO DEL CAUDAL DE DISEÑO

DOTACION DE AGUA

120.00 Lt/hab/día

CAUDAL PROMEDIO DIARIO

K 1 =

1.30 Según Reglamento

K 2 =

2.00 Según Reglamneto

Qp

=

Pf * Dotación / 86,400

K t =

2.60

Qp

=

4.3463

CAUDAL MAXIMO DIARIO

Qmd

= K 1 * Qp

Qmd

= 5.6502

CAUDAL MAXIMO HORARIO

Qmh

= K t * Qp

Qmh

= 11.30 Lts/Seg.

CALCULO DE CAUDAL DE CONTRIBUCION AL DESAGUE

80% del Caudal Maximo Horario

Qmc

= 9.04 Lts/Seg.

CALCULO DE CAUDAL DE INFILTRACION AL DESAGUE

Qinf

= 0.0008 Lts / Seg / mts. *

4,682.00 mts de Tubería

Qinf

= 3.75 Lts/Seg.

QinfxC = 0.06 Lts / Seg /Copn.Cl.*

128.00 Conexiones Clandestinas

QinfxC = 5.12 Lts/Seg.

CAUDAL MAXIMO

Qmh

= 17.91 Lts/Seg.

PROYECTO: MEJORAMIENTO Y AMPLIACION DE AGUA POTABLE Y

DESAGUE DEL DISTRITO DE NINACACA

A.- NOMBRE DEL PROYECTO :

AGUA POTABLE PAUCARTAMBO - HUAPUCO

B.- NUMERO DE EXPEDIENTE :

C.- LUGAR :

PAUCARTAMBO

E.- FECHA :

1-Jul-04

DISEÑO DE FILTRO LENTO

Datos

Unidad

Criterios

Cálculos

1

Caudal de diseño

Q

l/s

7.570

1

Caudal de diseño

Q

m^3/h

27.252

2

Número de unidades

N

adim

2.000

3

Velocidad de filtración

Vf

m/h

0.300

4

Espesor capa de arena

E

m

Asumido

0.200

extraída en c/d raspada

5

Número de raspados

n

adim

Asumido

6.000

por año

6

Area del medio filtrante

AS

m^2

AS = Q / (N*Vf)

45.420

de cada unidad

7

Coeficiente de mínimo

K

adim

K = (2*N) / (N+1)

1.333

costo

8

Largo de cada unidad

B

m

B =(AS*K)^(1/2)

7.782

Usar B=

7.500

9

Ancho de cada unidad

A

m

A = (AS/K)^(1/2)

5.837

Usar A=

4.000

10

Volumen del depósito

V

m^3

V = 2*A*B*E*n

72.000

para almacenar arena

durante 2 años

11

Vel.de Filtración Real

VR

m/h

V = Q/(2*A*B)

0.454

Criterio de diseño

para

filtro

lento

Parámetros

Unidad

Valores

1 Velocidad de filtración

m/h

0.10 - 0.30

2 Area máxima de cada

m^2

10 - 200

unidad

3 Número mínimo de und

2

4 Borde Libre

m

0.20 - 0.30

5 Capa de agua

m

1.0 - 1.5

6 Altura del lecho filtrante

m

0.80 - 1.00

7 Granulometría del lecho

mm

0.15 - 0.35

8 Altura de capa soporte

m

0.10 - 0.30

9 Granulometria grava

mm

1.5 - 40

10 Altura de drenaje

m

0.10 - 0.25

CALCULO DE LA LINEA DE CONDUCCION

LA FORMULA DE HAZEN WILLIAMS

2.63 0.54 D" Q = 0.0004264 C D S CALCULO DE LA PENDIENTE CRP6 ( 8 ) 3,659.54 Cota H = 8.54 3,651.00 Cota RESERVORIO 200 m3 Distancia 547.85 mts. Pendiente 15.59 m/Km.

CALCULO DEL DIAMETRO D = En Pulgadas

Datos :

Caudal : 4.85Lts/Seg

Pendiente : 15.59m/Km. 4.41

Coef. Hazen : 140 pie/seg.

D = 3.03 Pulgadas

CALCULO DEL CAUDAL Q = Lts/Seg

Datos :

Diametro : 3.00Pulgadas 17.98

Pendiente : 15.59m/Km. 4.41

Coef. Hazen : 140 pie/seg.

Q = 4.73 Lts/Seg

CALCULO DE LA PERDIDAS DE CARGA Formula 6 1.85 Hf. = 1.72 * 10 L Q 1.85 4.87 C D Datos : Longitud : 547.85 mts. Caudal : 4.85 Lts/Seg 18.56

Coef. Hazen : 140.00 pie/seg. 9339.78

Diametro : 3.00 Pulgadas 210.66 Hf. = 8.89 mts. CRP6 ( 8 ) 3,659.54 Cota Hf. = 8.89 Hd. = (0.35) 3,651.00 Cota RESERVORIO 200 m3 Distancia 547.85 mts. CALCULO DE VELOCIDAD Datos : Area 0.00456 Velocidad V = 1.06 mts/seg
