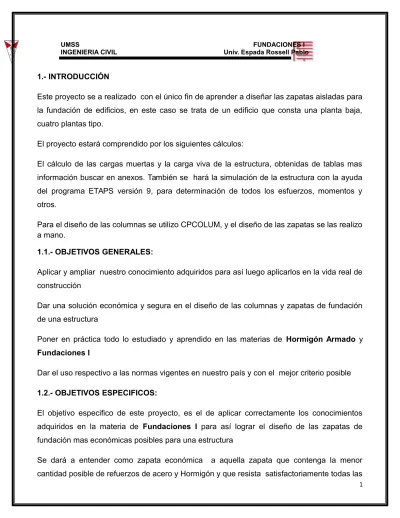

1.- INTRODUCCIÓN
Este proyecto se a realizado con el único fin de aprender a diseñar las zapatas aisladas para la fundación de edificios, en este caso se trata de un edificio que consta una planta baja, cuatro plantas tipo.
El proyecto estará comprendido por los siguientes cálculos:
El cálculo de las cargas muertas y la carga viva de la estructura, obtenidas de tablas mas información buscar en anexos. También se hará la simulación de la estructura con la ayuda del programa ETAPS versión 9, para determinación de todos los esfuerzos, momentos y otros.
Para el diseño de las columnas se utilizo CPCOLUM, y el diseño de las zapatas se las realizo a mano.
1.1.- OBJETIVOS GENERALES:
Aplicar y ampliar nuestro conocimiento adquiridos para así luego aplicarlos en la vida real de construcción
Dar una solución económica y segura en el diseño de las columnas y zapatas de fundación de una estructura
Poner en práctica todo lo estudiado y aprendido en las materias de Hormigón Armado y
Fundaciones I
Dar el uso respectivo a las normas vigentes en nuestro país y con el mejor criterio posible
1.2.- OBJETIVOS ESPECIFICOS:
El objetivo especifico de este proyecto, es el de aplicar correctamente los conocimientos adquiridos en la materia de Fundaciones I para así lograr el diseño de las zapatas de fundación mas económicas posibles para una estructura
Se dará a entender como zapata económica a aquella zapata que contenga la menor cantidad posible de refuerzos de acero y Hormigón y que resista satisfactoriamente todas las
cargas de servicio y las ocasionales con un factor de seguridad muy conservador esto debido a que las fundaciones son los elementos estructurales más importantes de una estructura
1.3.-DATOS GENERALES 1.31.- Ubicación del Proyecto
El pronto a ser emplazado se encuentra ubicado en la CALLE COCHABAMBA en la ciudad de cbba, Provincia Quillacollo 3ra sección Tiquipaya entre las calles Loa y a una cuadra de la Av. Reducto con una superficie total de construcción de 842.48 m2`
DATOS DE ESTRUCTURA
La relación de superficies es lo que limita la construcción por lo que detallamos a continuación:
SUP. LOTE 358.20 m2
SUP. HABITABLE 673.62 m2
SUP. CONSTRUIDA 842.48 m2
SUPERFICIE UTIL 352.00 m2
1.3.2.-Características Generales del Emplazamiento del Proyecto
El plano de cimientos nos muestra en planta con 10 zapatas, las columnas se extienden hasta el último nivel, para el diseño se analizara la similitud entre zapatas para realizar un diseño como zapatas tipo
1.3.3.-Propietario
El proyecto del edificio en estudio es de propiedad del señor: CRISTOVAL GUZMAN
- Una planta baja destinado como tiendas - Cuatro plantas tipo (departamentos) - Una terraza
DATOS DE ENTRADA 2.- DATOS DEL PROYECTO
DATOS DE ENTRADA
2.1.- Características generales del estudio de suelos
Cuando se construye cualquier estructura es muy importante tomar en cuenta los esfuerzos que se producen en el nivel de contacto entre la estructura y el suelo de fundación, o sea, entre las fundaciones y el terreno donde éstas se apoyan. Uno de los fenómenos más importantes a considerar es el Incremento de Esfuerzo Vertical, que conduce a un aumento de esfuerzo en la masa de suelo que la soporta, la magnitud de deformación por debajo la estructura dependerá del incremento de esfuerzo producido.
El asentamiento que se puede producir en las estructuras está clasificado de 3 maneras:
Asentamiento Inmediato, Asentamiento por Consolidación Primaria y el Asentamiento por Consolidación Secundaria, siendo el primero el más frecuente en los suelos arenosos,
basado en la teoría de la elástica y los otros dos para suelos arcillosos que resultan de la expulsión gradual del agua y del reordenamiento de las partículas bajo una carga constante. Haciendo frente a estos dos fenómenos podemos mencionar la Capacidad portante de fundaciones superficiales, como es de saber que las fundaciones están diseñadas para satisfacer ciertos criterios de resistencia y servicio.
El criterio de resistencia tiene el propósito de asegurar que la fundación tenga suficiente resistencia de reserva para resistir las grandes cargas ocasionales, en cambio el criterio de servicio indica que la fundación debe satisfacer su propósito de diseño bajo cargas de operación normales, este criterio es típicamente una consideración a largo plazo.
Los términos utilizados que relacionan presiones de soporte y capacidad de soporte son los siguientes:
Capacidad ultima de apoyo qu
Es el valor de la intensidad de carga a la cual el terreno falla al corte.
Máxima capacidad segura de apoyo qs
Es la carga última de apoyo dividida por un factor de seguridad adecuado (Ejemplo: FS = 1.5).
Carga admisible qa
Carga admisible de un suelo es la máxima presión bruta permisible en el terreno en cualquier caso dado
2.2.- Normas de diseño empleados
Para el procedimiento del calculo estructural y para el diseño de zapatas se empleara la norma American Concret Institute (ACI 318-05)
2.3.- Cota de Fundación
La cota de fundación que se considera en este proyecto esta en función del tipo de suelo en el que se esta fundando, tipo de estructura y construcciones vecinas. Para esto se debe realizar un estudio muy detallado para calcular exactamente la profundidad de fundaciones por eso que por razones académicas se tomara un nivel de fundación de 1.5 m de por debajo de mi semisótano
2.4.- Recubrimiento
El recubrimiento que se debe tomar para los diferentes elementos estructurales, depende de la agresividad del medio al que están expuestos y de las características del hormigón. En este caso se tomarán los siguientes valores de recubrimiento en cm. para las columnas y zapatas:
Recubrimiento de Zapatas= 5 0 cm.
2.5.- Justificación del uso del tipo de fundación
El siguiente proyecto de realizara con Zapatas Aisladas que serán de exclusivo aprendizaje ya que estas se podrían diseñar con otro tipo para tomar en cuenta economía y caracterización.
2.6.- Valor Adoptado para la Resistencia Admisible del Suelo Ver Anexos – Tabla # 1
Asumimos el terreno de fundación como una arcilla firme, por lo que se tiene:
qadm = 75 - 150 KN/m2
tomando un valor de seguridad:
qadm = 130 KN/m2 = 1.3 Kg/cm2
Por tanto:
Resistencia admisible del suelo de fundación = qadm = 1.0 Kg./cm2 2.7.- Valor Adoptado para el coeficiente de balasto
Ver Anexos – Tabla # 2
Asumimos el terreno de fundación como una arcilla húmeda, por lo que se tiene:
K = 4.0 – 5.0 K/cm3
tomando un valor de:
K = 4.0 K/cm3
2.8.- Valor Adoptado para el límite de fluencia del acero Columnas: fy = 4280 Kg./cm2
Zapatas: fy = 4280 Kg./cm2
Se utiliza el limite de fluencia de acero de 4280 debido a que este se encuentra en el mercado y tambien la norma ACI 318 – 05 nos presenta tablas para este tipo de aceros
2.9.- Valor Adoptado para la resistencia característica del hormigón
Columnas: fc = 280 Kg./cm2
Zapatas: fc = 280 Kg./cm2
3.- ANALISIS DE CARGAS 3.1.- Determinación de cargas
Para iniciar el diseño de las columnas y zapatas, se realizara un análisis minucioso de todas las cargas muertas y vivas que se presentan en la estructura del edificio, Este cálculo se realizara más delante (Cargas muertas)
Las cargas muertas son producidas por el peso propio de la estructura (columnas, vigas, losas, escaleras, etc.), los pisos y contrapisos tanto en las losas como en las escaleras, los muros y balcones, etc.
Todas las cargas muertas se calcularan para todos los pisos por separado y se distribuirán sobre las vigas, las losas, balcones y escaleras para realizar el cargado correspondiente al paquete estructural ETAPS – 9 para la determinación de esfuerzos.
Las cargas vivas serán distribuidas sobre las losas.balcones y escaleras con valores especificados mas adelante (Cargas vivas).como se sabe las losas transmiten las cargas a las vigas y estas a su ves transmiten estas cargas a las columnas.para el caso de las
vigas,losas escaleras,etc se debe realizar un prediseño para determinar la sección, para luego después cargarlo en el ETAPS-9
3.1.1.- Cargas muertas
Para cargar al ETAPS-9 se realizaron los siguientes prediseños
Predimencionado de las vigas
cm b cm h razonable mas valor un tomar por optamos exagarada ecion una ser por h Viga la de Base b a L mas Luz Viga la de Maxima Long L Viga de Altura h h b L h MAX MAX 40 40 dim 83 . 50 12 610 ) arg ( . 2 ; 12
Predimencionado de las losas
cm Maximo Perimetro P Losa de Espesor P Max Max 15 62 . 11 180 2 * 610 2 * 436 = e e 180 = e Losa Losa Losa
Se utilizaron los siguientes pesos específicos para los diferentes materiales para el cálculo de las cargas muertas.
- Hormigón Armado H° A° 2400 kg/m3
- Ladrillo cerámico ( 20-30% de huecos ) 1400 kg/m3
- Hormigón en masa 2000 kg/m3 - Yeso 1250 kg/m3
Terraza m kg W Tipo Planta m kg W Ladrillo del Especifico Peso Ladrillo de Muro del Espesor e Ladrillo de Muro del Peso W q H e W ladrillo del peso al debido VIGAS LAS A ASIGNADA CARGA Ladrillo de Muro Ladrillo de Muro Ladrillo Ladrillo Ladrillo de Muro Ladrillo Ladrillo de Muro Ladrillo Ladrillo de Muro 6 . 201 2 . 403 * * 2 120 2400 * 05 . 0 * m kg W Hormigon del Especifico Peso Piso Contra del Espesor e Piso Contra del Peso W e W Piso Contra H Piso Contra Piso Contra H Piso Contra Piso Contra o o 2 5 . 37 1250 * 03 . 0 * m kg W Yeso del Especifico Peso Raso Cielo del Espesor e Raso Cielo del Peso W e W Raso Cielo Yeso Raso Cielo Raso Cielo Yeso Raso Cielo Raso Cielo Muro del incidencia de Area A Particion de Muro del Longitud L Longitud de unidad por Muro del a C q Particion de Muro del Peso P A L q P aria Lu las de Peso W m kg W Particion de Muro Particion de Muro arias Lu arias Lu arg * min 10 min 2 min 2 360 2400 * 15 . 0 * m kg W Armado Hormigon del Especifico Peso Losa de Espesor e Losa de Peso W e W Losa A H Losa Losa A H Losa Losa o o o o 2 ) ( 2 2 2 2 2 ) ( min ) ( 2 5 . 707 360 180 10 5 . 37 120 180 m kg CM m kg m kg m kg m kg m kg CM W P W W W CM Tipo Planta m kg P Tipo Baja Planta TOTAL Tipo Baja Planta TOTAL Losa Particion de Muro arias Lu Raso Cielo Piso Contra Tipo Baja Planta TOTAL Particion de Muro 2 ) ( 2 2 2 2 ) ( min ) ( 530 360 10 5 . 37 120 m kg CM m kg m kg m kg m kg CM W W W W CM Terraza TOTAL Terraza TOTAL Losa arias Lu Raso Cielo Piso Contra Terraza TOTAL
3.1.2.- Cargas vivas
Para determinar el peso de la carga viva, nos basaremos en normas y reglamentos según sea la funcionalidad que se de a la estructura, tomando en cuenta siempre la Norma ACI y el Código Boliviano del Hormigón.
Por lo tanto tomaremos valores de:
CV = 200 Kg./m2 habitaciones de viviendas
CV = 488.29 Kg./m2 en escaleras y accesos públicos (con 4.79 KN/M2)
CV = 300 Kg./m2 en oficinas públicas
CV = 300 Kg./m2 en Terrazas y balcones
4.- ANALISIS ESTRUCTURAL
En la actualidad, sea creado varios programas estructurales que resuelven todo tipo de estructuras complejas las cuales nos tomarían un tiempo muy prolongado si lo hacemos manualmente. Entre estos programas se tienen el Solids Work, Matlab, SAP – 2000, y otos. En el presente proyecto utilizaremos el simulador estructural ETAPS-9 es conocido esto debido a que nos proporciona resultados muy confiables el ETAPS-9 es un programa muy bueno para el análisis estático y dinámico tanto como de estructuras tridimensionales como bidimensionales compuestas por barras rectas (vigas y columnas), placas (Losas) donde su principal propósito del programa es el de analizar las fuerzas de una estructura ,esto significa que el programa nos proporciona resultados de las fuerzas
Axiales,Momentos,cotantes,etc para que así se llegue a tomar dediciones de diseño de la estructura.
El ETAPS-9 es una importante herramienta que nos ayuda en el análisis de estructuras y en la etapa de diseños el ETAPS emplea en la solución del método de los elementos finitos o
FEM (Finita Elements Method) este método consiste en ensamblar el comportamiento de
cada electo (vigas, soporte y placas) en una matriz global que representa el comportamiento de la estructura
El ETAPS analiza a las estructuras que se deforman linealmente, para que un a estructura se deforme linealmente se deben satisfacer los siguientes requisitos:
- El material de la estructura debe seguir la ley de Hook - Los desplazamientos de estructura deben ser pequeños
- No existen interacción entere los efectos de flexión y axial en los elementos
Si una estructura no cumple los anteriores requisitos, no puede ser calculada con el ETAPS, la mayoría de estos programas tienen esta restricción.
4.1.- Cargado de Estructura
Se ha dibujado en el ETAPS toda la estructura con la mayor cantidad de detalles posible para simular las condiciones reales en las que se encuentra la estructura. Este dibujo consta de barras rectas que pueden ser la columnas o vigas, placas que representas las losas de los pisos, los balcones y las escaleras
Para el análisis estructural se utilizo las siguientes cargas:
- D carga muerta - L carga viva Las combinaciones que se realizan son las siguientes:
9.- DOSIFICASION COMB1 1.4 D COMB2 1.2D +1.6L COMB5 L+D
El objetivo de la dosificación de hormigones es determinar las proporciones en que deben
combinarse los materiales componentes, de manera de obtener las condiciones previstas para el hormigón.
Para este objeto es básico establecer previamente cuales son las condiciones esperadas que debe cumplir el hormigón y, tomando en consideración las propiedades generales en estado fresco y endurecido, determinar las proporciones óptimas que las satisfacen.
Estas proporciones son particulares de cada obra o parte de obra, pero generalmente corresponden a las que se señalan en el siguiente cuadro:
TIPO DE CONDICION CARACTERISTICAS
RELACIONADAS
PARAMETROS CONDICIONANTES
Condiciones de diseño Resistencia Tipo de cemento Razón agua/cemento Condiciones de uso en obra Docilidad Fluidez Consistencia Características elemento Dosis de agua Granulometría Tamaño máximo Condiciones de durabilidad Condiciones ambientales Ataques agresivos Tipo de cemento Uso aditivos
Dosis mínima cemento Condiciones esperadas de un hormigón
9.1.- Determinación de las condiciones de partida de la dosificación
Las dos primeras de estas condiciones deben ser definidas de acuerdo a las características de la obra y en base a las siguientes premisas:
a) Tipo de cemento: Queda definido básicamente por la existencia de un ambiente que pueda generar acciones agresivas sobre el hormigón. Eventualmente puede ser necesario considerar la elección de un cemento alta resistencia, si las condiciones de obra requieran de resistencias iniciales más elevadas que las que puede otorgar un cemento corriente.
b) Uso de aditivos: Para el uso eventual de aditivos deben considerarse los principios establecidos para su uso.
9.2.- Métodos de dosificación
La forma de determinación de las restantes condiciones de partida constituye uno de los objetivos básicos de los métodos de dosificación, lo cual efectúan basándose en las propiedades generales del hormigón en estado fresco y endurecido, para luego definir un procedimiento de cálculo de las cantidades de los materiales componentes.
Existen numerosos métodos para la dosificación del hormigón, basados en distintos criterios:
- American Concrete Institute - Bolomey
- Foury
- Granulométrico
1) Calculo de la resistencia media ) (Re 393 15 280 * 35 . 1 15 * 35 . 1 210 : 2 2 Media sistencia m kg f f f f m kg f s condicione Para cm cm ck cm ck
2) Relación agua/cemento (A/C)
38 . 0 381 . 0 5 . 0 393 * 0054 . 0 1 5 . 0 * 1 350 : C A f k C A k rodados Aridos P Portland cemento de Tipo cm 3) Modulo de finura
Tamaño Máximo del árido mm. Modulo de finura mf 25 30 35 40 45 50 55 60 65 70 5,21 5,45 5,64 5,82 6 6,16 6,29 6,4 6,51 6,6 Modulo de finura correspondiente a la parábola de FULLER mfa=3 (Asumidos, arena (2.5 – 3.5)) mfg=7 (Asumidos, grava (6.0 – 8.0)) Resistencia a la compresión especificada fck kg/cm2 Resistencia a la compresión requerida fcm kg/cm2 Menos de 210 fcm = 1,15 * fck + 20 De 210 a 350 fcm = 1,35 * fck + 15 Mas de 350 fcm = 1,20 * fck + 10 Tipo de Cemento Arido Rodado Arido Machacado Portland P -250 0,0072 0,0046 Portland P -350 0,0054 0,0035 Portland P -450 0,0043 0,0028
Para dimensiones entre 15 a 30 cm. y para vigas, pilares y muros armados tenemos un tamaño máximo de agregado de 20 a 40mm.
Entonces asumimos un tamaño máximo de agregado de 40mm Modulo de finura para el tamaño máximo del Árido (de tabla) mf=5.82
4) Porcentaje en peso de arena y grava a mezclar a) Arena % 5 . 29 100 * 0 . 3 0 . 7 82 . 5 0 . 7 100 * fa fg f fg m m m m x b) Grava % 5 . 70 100 * 0 . 3 0 . 7 0 . 3 82 . 5 100 * fa fg fa f m m m m y
5) Cantidad de agua en litros por m3 de hormigón
Para consistencia: Blanda
A=185 lt/m3
Consistenci a del Hormigon
Asiento Aridos Rodados Aridos
Machacados cm 80 mm 40 mm 20 mm 80 mm 40 mm 20 mm Seca 0 - 2 135 155 175 155 175 195 Plastica 3 - 5 150 170 190 170 190 210 Blanda 6 - 9 165 185 205 185 205 225 Fluida 10 - 15 180 200 220 200 220 240 Litros por m3 de hormigón
6) Cantidad de cemento en Kg. por m3 de hormigón kg C C C A 84 . 486 38 . 0 185 38 . 0
7) Cantidad de agregados por m3 de hormigón
2 * 41844 . 0 1 5 . 70 5 . 29 2 1 2 1 5 . 1828 2 1 2650 * 69 . 0 2 1 69 . 0 2650 2 2650 1 339 . 0 03 . 1 2650 2 2650 1 03 . 1 2650 2 2650 1 1000 185 3150 84 . 486 03 . 1 2 1 G G G G y x G G G G G G G G G G G G G G A C g a C % % 2 1 : 3 3 3 en grava de peso en Porcentaje y en arena de peso en Porcentaje x m kg en grava del real especifico Peso m kg en arena del real especifico Peso m kg en cemento del real especifico Peso kg en grava la de Peso G kg en arena la de Peso G lt en agua del Volumen A kg en cemento del Peso C DONDE g a C kg G G kg G G G G en mplazando 540 40 . 539 1 . 1289 * 41844 . 0 2 * 41844 . 0 1 1 . 1289 41844 . 1 5 , 1828 2 5 , 1828 2 * 41844 . 1 5 , 1828 2 2 * 41844 . 0 Re Material Peso Especifico kg/m3 YReal YAparente Cemento 3150 1100 Arena 2650 1550 Grava 2650 1670
8) Resúmenes ON DOSIFICASI PARA 1 M3 DE HORMIGÓN kg Grava kg Arena lt Agua kg Cemento Peso Por 1 . 1289 540 185 84 . 486
CARGAS PARA DISENO DE ZAPATAS Piso Columna Carga (1.2D+1.6L) P (Tn) M2 (Tnm) M3 (Tnm) STORY1 C1 ACI2 -49.16475 0.17472 -0.055027 STORY1 C2 ACI2 -104.3903 0.4398534 -0.14024 STORY1 C3 ACI2 -64.48082 0.3125236 1.134019 STORY1 C4 ACI2 -54.2216 -0.094304 -0.133173 STORY1 C5 ACI2 -106.501 -0.184206 0.0365054
STORY1 C6 ACI2 -63.17301 0.0488222 0.9592691 STORY1 C7 ACI2 -49.19038 0.1973412 -0.16655 STORY1 C8 ACI2 -104.6919 0.2891737 -0.045536 STORY1 C9 ACI2 -41.68995 0.3603495 0.8174284 STORY1 C10 ACI2 -48.62675 -0.140497 -0.090912 STORY1 C11 ACI2 -108.6909 -0.174841 -0.068512 STORY1 C12 ACI2 -44.06476 -0.096879 0.7775669 STORY1 C13 ACI2 -57.4098 0.067946 -0.215337 STORY1 C14 ACI2 -127.6155 0.1134661 -0.36489 STORY1 C15 ACI2 -80.90375 0.0889809 1.200769 STORY1 C16 ACI2 -106.24 0.0273943 -0.491651 STORY1 C17 ACI2 -77.58193 -0.145818 1.093128 Story Column Carga (D+L) P(Tn) M2(Tnm) M3 (Tnm) STORY1 C1 ASD -39.12655 0.1361372 -0.037598 STORY1 C2 ASD -82.50228 0.3469384 -0.10196 STORY1 C3 ASD -51.1328 0.245376 0.8965451 STORY1 C4 ASD -42.97442 -0.075378 -0.097747 STORY1 C5 ASD -83.76514 -0.145137 0.0376296 STORY1 C6 ASD -49.91334 0.0362703 0.7557096
STORY1 C7 ASD -39.01037 0.1525837 -0.123996 STORY1 C8 ASD -82.50062 0.2229548 -0.029852 STORY1 C9 ASD -33.3838 0.2802513 0.650349 STORY1 C10 ASD -38.50945 -0.111989 -0.063886 STORY1 C11 ASD -85.60483 -0.137136 -0.049786 STORY1 C12 ASD -35.27684 -0.078432 0.6197359 STORY1 C13 ASD -45.57545 0.0486113 -0.162857 STORY1 C14 ASD -100.4301 0.0856709 -0.276626 STORY1 C15 ASD -63.87118 0.0690727 0.9458473 STORY1 C16 ASD -83.97829 0.0172989 -0.376433 STORY1 C17 ASD -61.41263 -0.119553 0.864306 Elementos
Posición Diámetro(mm) Longitud(cm) A (cm) (cm)B
Número Longitud total (cm) Masa (kg) Masa total (kg)
Nombre Número Unitario total
zapata 1 1 1 16 190 190 6 6 1140 18.01 31.45 3 20 136 76 60 4 4 544 13.44 ZAPATA 2 1 4 20 250 250 7 7 1750 43.24 98.22 5 20 250 250 7 7 1750 43.24 6 16 93 74 19 8 8 744 11.75 ZAPATA 1 7 16 210 210 7 7 1470 23.22 50.33
3 8 16 170 170 6 6 1020 16.11 9 16 87 68 19 8 8 696 11.00 ZAPATA 4 1 10 16 180 180 6 6 1080 17.06 44.11 11 16 180 180 6 6 1080 17.06 12 20 101 77 24 4 4 404 9.98 ZAPATA 5 1 13 16 250 250 12 12 3000 47.39 106.67 14 16 250 250 12 12 3000 47.39 15 16 94 75 19 8 8 752 11.88 ZAPATA 6 1 16 16 190 190 7 7 1330 21.01 52.89 17 16 190 190 7 7 1330 21.01 18 16 86 67 19 8 8 688 10.87 ZAPATA 7 1 19 16 170 170 5 5 850 13.43 36.64 20 16 170 170 5 5 850 13.43 21 20 99 75 24 4 4 396 9.78 ZAPATA 8 1 22 20 310 310 6 6 1860 45.95 111.86 23 16 190 190 18 18 3420 54.03 24 16 94 75 19 8 8 752 11.88 ZAPATA 9 1 25 16 160 160 5 5 800 12.64 35.51 26 16 160 160 5 5 800 12.64 27 16 81 62 19 8 8 648 10.24 ZAPATA 10 1 28 16 170 170 5 5 850 13.43 37.35 29 16 170 170 5 5 850 13.43 30 16 83 64 19 8 8 664 10.49 ZAPATA 11 1 31 20 320 320 6 6 1920 47.44 113.47 32 16 190 190 18 18 3420 54.03 33 16 95 76 19 8 8 760 12.01 ZAPATA 12 1 34 16 150 150 4 4 600 9.48 28.64 35 16 150 150 4 4 600 9.48 36 20 98 74 24 4 4 392 9.68 ZAPATA 13 1 37 16 190 190 6 6 1140 18.01 44.87 38 16 170 170 6 6 1020 16.11 39 16 85 66 19 8 8 680 10.74 ZAPATA 14 1 40 16 270 270 13 13 3510 55.45 123.29 41 16 270 270 13 13 3510 55.45 42 16 98 79 19 8 8 784 12.39 ZAPATA 15 1 43 16 220 220 8 8 1760 27.80 66.28 44 16 220 220 8 8 1760 27.80 45 20 108 84 24 4 4 432 10.67 ZAPATA 16 1 46 16 250 250 11 11 2750 43.45 98.77 47 16 250 250 11 11 2750 43.45 48 16 94 75 19 8 8 752 11.88 ZAPATA 17 1 49 16 230 230 9 9 2070 32.70 68.09 50 16 190 190 8 8 1520 24.01 51 16 90 71 19 8 8 720 11.37
