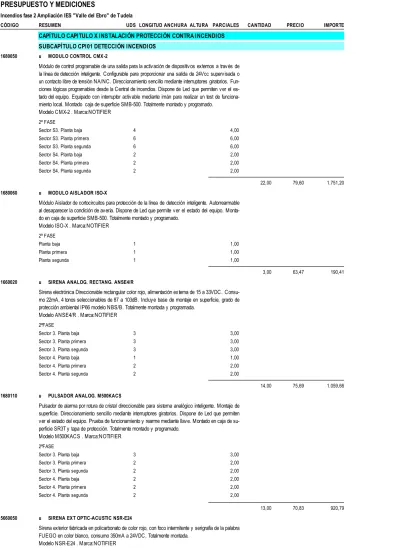

PRESUPUESTO Y MEDICIONES

(1)

CAPÍTULO CAPITULO X INSTALACIÓN PROTECCIÓN CONTRA INCENDIOS SUBCAPÍTULO CPI01 DETECCIÓN INCENDIOS

1680050 u MODULO CONTROL CMX -2

Módulo de control programable de una salida para la activ ación de dispositiv os ex ternos a trav és de la línea de detección inteligente. Configurable para proporcionar una salida de 24Vcc supervisada o un contacto libre de tensión NA/NC. Direccionamiento sencillo mediante interruptores giratorios. Fun-ciones lógicas programables desde la Central de incendios. Dispone de Led que permiten v er el es-tado del equipo. Equipado con interruptor activ able mediante imán para realizar un test de funciona-miento local. Montado caja de superficie SMB-500. Totalmente montado y programado.

Modelo CMX-2 . Marca:NOTIFIER 2ª FASE

Sector S3. Planta baja 4 4,00

Sector S3. Planta primera 6 6,00

Sector S3. Planta segunda 6 6,00

22,00 79,60 1.751,20

1680060 u MODULO AISLADOR ISO-X

Módulo Aislador de cortocircuitos para protección de la línea de detección inteligente. Autorrearmable al desaparecer la condición de avería. Dispone de Led que permite v er el estado del equipo. Monta-do en caja de superficie SMB-500. Totalmente montaMonta-do y programaMonta-do.

Modelo ISO-X . Marca:NOTIFIER 2ª FASE

Planta baja 1 1,00

Planta primera 1 1,00

Planta segunda 1 1,00

3,00 63,47 190,41

1660020 u SIRENA ANALOG. RECTANG. ANSE4/R

Sirena electrónica Direccionable rectangular color rojo, alimentación ex terna de 15 a 33VDC. Consu-mo 22mA, 4 tonos seleccionables de 87 a 103dB. Incluy e base de Consu-montaje en superficie, grado de protección ambiental IP66 modelo NBS/B. Totalmente montada y programada.

Modelo ANSE4/R . Marca:NOTIFIER 2ªFASE

Sector 3. Planta baja 3 3,00

Sector 3. Planta primera 3 3,00

Sector 3. Planta segunda 3 3,00

14,00 75,69 1.059,66

1680110 u PULSADOR ANALOG. M500KACS

Pulsador de alarma por rotura de cristal direccionable para sistema analógico inteligente. Montaje de superficie. Direccionamiento sencillo mediante interruptores giratorios. Dispone de Led que permiten ver el estado del equipo. Prueba de funcionamiento y rearme mediante llave. Montado en caja de su-perficie SR3T y tapa de protección. Totalmente montado y programado.

Modelo M500KACS . Marca:NOTIFIER 2ªFASE

(2)

Sirena ex terior 1 1,00

1,00 94,19 94,19

5690030 u FUENTE ALIMENT. 24 Vdc 5 A PS5

Fuente de alimentación conmutada de 24Vcc 5Am controlada por microprocesador. Salidas indepen-dientes protegidas por fusibles térmicos (PTC) y salidas de relé para indicación del estado de la fuen-te. Dispone de superv isión de la alimentación conmutada y protección contra cortocircuitos. Incorpora un circuito de supervisión de baterías para presencia, niv el y eficacia. Incluye 2 baterías de 12Vcc 7Am modelo PS1206. Totalmente instalada.

Modelo PS-5 . Marca:NOTIFIER

Fuente alimentación 1 1,00

1,00 393,06 393,06

5710030 u RETENEDOR CAJA/PUL 50 Kg EC-1350

Dispositiv o electromagnético para retención de puerta cortafuegos protegido por carcasa metálica, in-cluye pulsador de desbloqueo y conex ión por regleta. Circuito eléctrico interior protegido con conden-sador y diodos. Prov isto de placa ferromagnética. Potencia 50Kg y consumo 60mA. Totalmente montado.

Modelo EC-1350 . Marca:NOTIFIER 2ª FASE

18,00 50,10 901,80

5710080 u RETENEDOR BRAZO 50Kg ES30-1370

Dispositiv o electromagnético para retención de puerta cortafuegos protegido por carcasa metálica, in-cluye pulsador de desbloqueo y conex ión por regleta. Circuito eléctrico interior protegido con conden-sador y diodos. Prov isto de placa ferromagnética. Equipado con brazo de 30cm. Potencia 50Kg y consumo 60mA. Totalmente montado.

Modelo ES-30-1370 . Marca:NOTIFIER 2ª FASE

4,00 63,63 254,52

5690022 m INST. ELECT. TUBO PVC RIGIDO

Instalación eléctrica para el sistema de detección de incendios formado por cable trenzado y apanta-llado de dos conductores de 1,5 mm2 de sección para los equipos inteligentes y cable de cobre de 750 V de dos conductors de 1,5 mm2 de sección para alimentación aux iliar, bajo tubo de PVC rígi-do, incluso p.p. de cajas de derivación, pequeño material y accesorios.Totalmente instalado y monta-do. 2ª FASE Planta Baja 1 230,00 230,00 Planta Primera 1 215,00 215,00 Planta Segunda 1 215,00 215,00 660,00 9,12 6.019,20

(3)

SUBCAPÍTULO CPI02 EXTINTORES

E26FEW300 ud ARMARIO METAL. EX TINTOR 6/12 kg.

Armario metálico para ex tintores 6/12 kg, con marco fijo y cristal para romper en caso de incendio. Medida la unidad instalada.

2ªFASE

23,00 36,91 848,93

E26FEA030 ud EXTINTOR POLVO ABC 6 kg.PR.INC

Ex tintor de polv o químico ABC polivalente antibrasa, de eficacia 21A/133B, de 6 kg. de agente ex-tintor, con soporte, manómetro comprobable y manguera con difusor, según Norma UNE, certifica-do AENOR. Medida la unidad instalada.

2ªFASE

24,00 32,76 786,24

E26FEE200 ud EXTINTOR CO2 5 kg.

Ex tintor de niev e carbónica CO2, de eficacia 89B, de 5 kg. de agente extintor, construido en acero, con soporte y manguera con difusor, según Norma UNE. Equipo con certificación AENOR. Medida la unidad instalada.

2ªFASE

Cuarto eléctrico 3 1 1,00

1,00 83,23 83,23

TOTAL SUBCAPÍTULO CPI02 EXTINTORES... 1.718,40 SUBCAPÍTULO CPI03 SIST. ABAST. AGUA CONTRA INCENDIOS

E26FDQ500 ud B.I.E. 25m m.x20 m . ARM. HORIZONTAL

Boca de incendio equipada (B.I.E.), compuesta por armario horizontal de chapa de acero 68x 55x24,2 cm. pintado en rojo, con puerta de acero inoxidable y cerradura de cuadradillo, v álv ula de 1", latiguillo de alimentación, manómetro, lanza de tres efectos conectada por medio de machón roscado, dev anadera circular pintada, manguera semirrígida de 25 mm de diámetro x 20 m. de longi-tud. Medida la unidad instalada.

2ª FASE

Sector 3. Planta Baja 3 3,00

Sector 3. Planta Primera 3 3,00

Sector 3. Planta Segunda 3 3,00

Sector 4. Planta Baja 1 1,00

Sector 4. Planta Primera 1 1,00

Sector 4. Planta Segunda 1 1,00

(4)

2ª FASE 1 220,00 220,00

220,00 43,77 9.629,40

E20VC070 ud LLAVE DE COMPUERTA 2 1/2" 63 mm.

Suministro y colocación de llav e de corte por compuerta, de 2 1/2" (63 mm.) de diámetro, de latón roscar, colocada mediante unión roscada o soldada, totalmente equipada, instalada y funcionando.

2ª FASE 3 3,00

3,00 30,11 90,33

TOTAL SUBCAPÍTULO CPI03 SIST. ABAST. AGUA CONTRA INCENDIOS...

19.491,41 SUBCAPÍTULO CPI04 SEÑALIZACIÓN

E18IGD010 Ud EMER. NOVA N11S 583lm

Luminaria de emergencia autónoma de 583 lúmenes, autonomía de 1 hora, equipada con lámpara de emergencia PL.11W y piloto testigo de carga, incluida caja estanca con Grado de Protección IP66 IK08. Punto de luz de superficie serie NOVA N11S de Daisalux, incluido rótulo de señalización (di-rección, salida), totalmente instalada y en funcionamiento.

2ª FASE

Planta baja "Hall" 16 16,00

16,00 91,72 1.467,52

E18IGD005 Ud EMER. NOVA N8S 400lm

Luminaria de emergencia autónoma de 400 lúmenes, autonomía de 1 hora, equipada con lámpara de emergencia FL.8W y piloto testigo de carga, incluida caja estanca con Grado de Protección IP66 IK08. Punto de luz de superficie serie NOVA N8S de Daisalux, incluido rótulo de señalización (di-rección, salida), totalmente instalada y en funcionamiento.

2ª FASE

Planta Baja 56 56,00

Planta Primera 66 66,00

Planta Segunda 63 63,00

185,00 78,74 14.566,90

E18IS030 ud BALIZA DE SEÑALIZACIÓN PELDAÑOS

Aparato de señalización de balizamiento para empotrar en peldaño, modelo ARAS/A RC de Daisa-lux autónomas, cromadas, con difusor trasparente, grado de protección IP66 IK07, construidos se-gún norma UNE-EN 60 598-1. Instalado, incluyendo replanteo, accesorios y conex ionado. 2ª FASE

Escaleras 240 240,00

240,00 34,27 8.224,80

E26FJ400 ud SEÑAL PVC 210x210m m.FOTOLUM.

Señalización de equipos contra incendios fotoluminiscente, de riesgo diverso, adv ertencia de peligro, prohibición, evacuación y salv amento, en PVC rígido de 1 mm. fotoluminiscente, de dimensiones 210 x 210 mm. Medida la unidad instalada.

2ª FASE

Pulsador 13 13,00

Ex tintor 25 25,00

BIEs 12 12,00

50,00 6,17 308,50

(5)

SUBCAPÍTULO CPI05 PUERTAS CORTAFUEGOS

E26FLA190 ud PUERTA CORTAF. RF-30 2H. 180x210 cm

Puerta metálica cortafuegos de dos hojas piv otantes de 1,80x2,10 m., homologada RF-30, construida con dos chapas de acero electrocincado de 0,80 mm. de espesor y cámara intermedia de material aislante ignífugo, sobre cerco abierto de chapa de acero galvanizado de 1,20 mm. de espesor, con siete patillas para fijación a obra, cerradura embutida y cremona de cierre automático, elaborada en taller, ajuste y fijación en obra, incluso acabado en pintura epox i polimerizada al horno. Puerta insta-lada y recibida.

2ª FASE

8,00 347,47 2.779,76

E26FLA160 ud PUERTA CORTAF. RF-30 2H. 160x210 cm

2ª FASE

3,00 326,90 980,70

E26FLB140 ud PUERTA CORTAF. RF-60 2H. 160x210 cm

2ª FASE

Cuarto calderas 1 2 2,00

2,00 365,05 730,10

E26FLE050 ud P. CORTAFUEGO RF-120 2H. 160X 210 cm

Puerta metálica cortafuegos de dos hojas piv otantes de 1,60x2,10 m., homologada RF-120, construi-da con dos chapas de acero electrocincado de 0,80 mm. de espesor y cámara intermedia de mate-rial aislante ignífugo, sobre cerco abierto de chapa de acero galv anizado de 1,20 mm. de espesor, con siete patillas para fijación a obra y termoex pandante en toda su superficie, cerradura embutida y cremona de cierre automático, elaborada en taller, ajuste y fijación en obra, incluso acabado en pintu-ra epoxi polimerizada al horno. Unidad instalada y recibida

2ª FASE

Cuarto de calderas 3 1 1,00

1,00 653,52 653,52

E26FLP400 ud ANTIPÁNICO PUERTA 2 HOJAS ENSAMBLADA

(6)

E26FLV010 ud PUERTA CORTAF. VIDRIO PUERTAS RF-30 Y PARTES FIJAS RF-60

Puerta cortafuego de v ídrio referencia PV7-RF30 según planos de carpintería, de 2 hojas pivotantes de 90x 225 cm de paso, homologada RF-30 construida con v idrio cortafuego RF-30, dos partes fijas laterales con una anchura de 0.5 metros a cada lado homologada RF-60 construido con vidrio corta-fuego RF-60 , y parte fija superior en toda su longitud de anchura 0,35metros homologada RF-60 construido con v idrio cortafuego RF-60. Las puertas y las partes fijas irán montadas en carpintería de acero galvanizado lacado gris con garras para fijación a obra y termoex pandante en toda su superfi-cie. El conjunto homologado vidrio-perfilería será RF-30 o RF-60 dependiendo de zona, según Infor-me Técnico realizado de conformidad con las Normas UNE y emitido por Laboratorio Oficial Autori-zado en cumplimiento de la NBE-CPI96. Puerta completa con cerradura embutida y cierra puertas, unidad totalmente montada.

2ª FASE

Hall 1 1 1,00

1,00 8.049,73 8.049,73

TOTAL SUBCAPÍTULO CPI05 PUERTAS CORTAFUEGOS ... 16.085,38 SUBCAPÍTULO CPI06 VENTANAS RF-30

IESVIRF010 ud VENTANAS PROTEC. FUEGO RF-30

Ud. Ventanas protección al fuego RF-30, designación V1* en planos de carpintería, formado por dos partes fijas (una superior y otra inferior con superficie total 0.94m2) y dos ventanas correderas (hojas de 0.62m2). Se colocarán bastidores construidos en acero al carbono visto para pintar en color bron-ce idem resto carpintería existente, y acristalamiento formado por un v idrio laminado con gel intumis-cente trasmparente de 16mm de espesor que garantiza una RF-30, una cámara de aire de 12mm, y una hoja de v idrio templado Planitherm de 6mm de espesor. El conjunto de la carpinteria-v idrio esta-rá homologado para una clasificación RF-30 según Informe Técnico realizado de conformidad con las Normas UNE y emitido por Laboratorio Oficial Autorizado. Unidad incluido montaje de v idrios y sili-conas especiales en bastidores metálicos que configuran la perfilería homologada, recibido de las uni-dades a fábrica y su aplomado. Medida la unidad instalada.

2ª FASE Planta Baja Aula 1 1 1,00 Aula 3 1 1,00 Despacho 2 1 1,00 Despacho 4 1 1,00 A. Div ersidad 1 1,00 A. Tecnología 2 1 1,00 Planta Primera Aula 8 1 1,00 Plásica 2 1 1,00 A. Apoy o 3 1 1,00 Aula 14 1 1,00 Planta Segunda A. Apoy o 8 1 1,00 Aula 28 1 1,00 Laboratorio 3 1 1,00 A. Informática 2 1 1,00 14,00 1.295,21 18.132,94

(7)

SUBCAPÍTULO CPI07 SELLADO DE JUNTAS E INSTALACIONES

E26FN020 dm 2SELLADO HUECO INST.MORTERO HILTI

Sistema de sellado permanente de pasos de instalaciones hasta RF-180 en espesor de 200 mm. con mortero contra el fuego Hilti CP636. Ensayado y homologado según UNE 23802-79. Medida la unidad instalada.

Huecos a sellar 20 20,00

20,00 8,37 167,40

TOTAL SUBCAPÍTULO CPI07 SELLADO DE JUNTAS E INSTALACIONES...

167,40 TOTAL CAPÍTULO CAPITULO X INSTALACIÓN PROTECCIÓN CONTRA INCENDIOS... 91.748,08 TOTAL... 91.748,08
