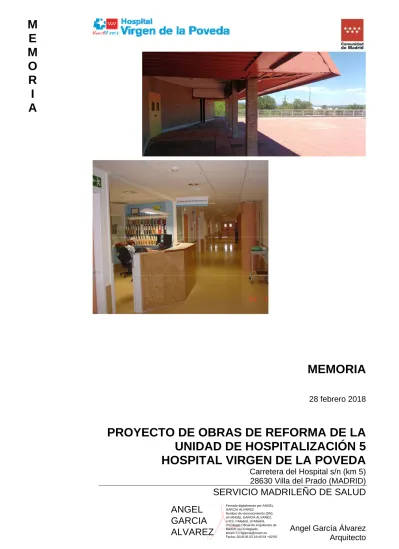

M E M O R I A MEMORIA

(1)

O

R

I

A

MEMORIA

28 febrero 2018

PROYECTO DE OBRAS DE REFORMA DE LA

UNIDAD DE HOSPITALIZACIÓN 5

HOSPITAL VIRGEN DE LA POVEDA

Carretera del Hospital s/n (km 5)

28630 Villa del Prado (MADRID)

SERVICIO MADRILEÑO DE SALUD

Angel García Álvarez

Arquitecto

ANGEL

GARCIA

ALVAREZ

Firmado digitalmente por ANGEL GARCIA ALVAREZ Nombre de reconocimiento (DN): cn=ANGEL GARCIA ALVAREZ, c=ES, l=Madrid, st=Madrid, o=Colegio Oficial de Arquitectos de Madrid, ou=Colegiado, [email protected] Fecha: 2018.05.03 19:40:54 +02'00'

(2)

1. Memoria

Esta memoria del proyecto se redacta conforme al RD 1098 / 2001 Reglamento General de la Ley de Contratos, Artículo 127. Contenido de la memoria.

1. Serán factores a considerar en la memoria los económicos, sociales, administrativos y estéticos, así como las justificaciones de la solución adoptada en sus aspectos técnico funcional y económico y de las características de todas las unidades de obra proyectadas. Se indicarán en ella los antecedentes y situaciones previas de las obras, métodos de cálculo y ensayos efectuados, cuyos detalles y desarrollo se incluirán en anexos separados. También figurarán en otros anexos: el estudio de los materiales a emplear y los ensayos realizados con los mismos, la justificación del cálculo de los precios adoptados, las bases fijadas para la valoración de las unidades de obra y de las partidas alzadas propuestas y el presupuesto para conocimiento de la Administración obtenido por la suma de los gastos correspondientes al estudio y elaboración del proyecto, cuando procedan, del presupuesto de las obras y del importe previsible de las expropiaciones necesarias y de restablecimiento de servicios, derechos reales y servidumbres afectados, en su caso.

2. Igualmente, en dicha memoria figurará la manifestación expresa y justificada de que el proyecto comprende una obra completa o fraccionada, según el caso, en el sentido permitido o exigido respectivamente por los artículos 68.3 de la Ley y 125 de este Reglamento. De estar comprendido el proyecto en un anteproyecto aprobado, se hará constar esta circunstancia

Además, se describe conforme a los puntos específicos establecidos en el ANEJO I (Contenido del Proyecto) del CTE (REAL DECRETO 314/2006, de 17 de marzo, por el que se aprueba el Código Técnico de la Edificación (BOE núm. 74,Martes 28 marzo 2006). Consta de los siguientes apartados:

CONTENIDO ESPECÍFICO DEL REGLAMENTO GENERAL DE LA LEY DE CONTRATOS

CONTENIDO ESPECÍFICO ESTABLECIDO POR EL CTE

MEMORIA DESCRIPTIVA: ABC 1. MEMORIA DESCRIPTIVA

A. DATOS BÁSICOS. 1.1 AGENTES

B. DATOS GENERALES. 1.2. INFORMACIÓN PREVIA

1.3 DESCRIPCIÓN DEL PROYECTO 1.4. PRESTACIONES DEL EDIFICIO

C. MEMORIA JUSTIFICATIVA.

MEMORIA CONSTRUCTIVA: D 2. MEMORIA CONSTRUCTIVA

CUMPLIMIENTO DEL CTE 3. CUMPLIMIENTO DEL CTE

CUMPLIMIENTO DEL OTROS REGLAMENTOS Y DISPOSICIONES

CUMPLIMIENTO DE OTROS REGLA-MENTOS Y DISPOSICIONES

(3)

ÍNDICE

A. DATOS BÁSICOS

1.1 AGENTES

OBJETO DEL PROYECTO AUTOR DEL PROYECTO

ENCARGO DEL PROYECTO. PROMOTOR CERTIFICADO DE OBRA COMPLETA:

ARTÍCULO 125 DEL REGLAMENTO GENERAL DE LA LEY DE CONTRATOS DE LAS ADMINISTRACIONES PÚBLICAS.

B. DATOS GENERALES

1. 2 INFORMACIÓN PREVIA ANTECEDENTES

SITUACIÓN Y EMPLAZAMIENTO

DATOS DEL EDIFICIO. ESTADO ACTUAL

1.- DESCRIPCIÓN URBANÍSTICA DE LA PARCELA DEL HOSPITAL 2.- DESCRIPCIÓN DEL ESTADO ACTUAL

3.- DESCRIPCIÓN DE LA CIRCULACIONES 4.- PROBLEMÁTICA DETECTADA

1.3 DESCRIPCIÓN DEL PROYECTO PROGRAMA DE NECESIDADES SOLUCIÓN PROYECTADA SUPERFICIES

1.- PROGRAMA DE NECESIDADES 2. SOLUCIÓN PROYECTADA

3. SUPERFICIES RESULTANTES DE EDIFICACIÓN 1.4 PRESTACIONES DEL EDIFICIO

DATOS ECONÓMICOS

RESUMEN GENERAL DE PRESUPUESTO OTROS DATOS

0.- CLASIFICACIÓN DE LA OBRA 1.- PLAZO DE EJECUCIÓN

2.- FORMULA DE REVISION DE PRECIOS

3.- CLASIFICACION EXIGIBLE AL CONTRATISTA 4.- NORMAS DE OBLIGADO CUMPLIMIENTO 5.- ESTUDIO GEOTÉCNICO

6.- CERTIFICADO DE VIABILIDAD DEL PROYECTO 7.- CALENDARIO DE OBRAS E INVERSIONES

C. MEMORIA JUSTIFICATIVA DE LA SOLUCIÓN

C.1.- JUSTIFICACIÓN FUNCIONAL

C.1.1.- CUMPLIMIENTO DEL PROGRAMA FUNCIONAL

C.1.2.- APROVECHAMIENTO DE LA SUPERFICIE CONSTRUIDA ACTUAL C.1.3.- CUMPLIMIENTO DE LA NORMATIVA TÉCNICA

C.2.- JUSTIFICACIÓN FORMAL

C.3.- JUSTIFICACIÓN ECONÓMICA - APROVECHAMIENTO DE LA INVERSIÓN C.3.1 JUSTIFICACIÓN DEL COSTE DE LAS OBRAS

(4)

D MEMORIA CONSTRUCTIVA

2. MEMORIA CONSTRUCTIVA

2.1 SUSTENTACIÓN DEL EDIFICIO 2.2 SISTEMA ESTRUCTURAL 2.3 SISTEMA ENVOLVENTE

2.4 SISTEMAS DE COMPARTIMENTACIÓN 2.5 SISTEMAS DE ACABADOS

2. 6 SISTEMAS DE ACONDICIONAMIENTO E INSTALACIONES

3 CUMPLIMIENTO DEL CTE

CUMPLIMIENTO DE OTROS REGLAMENTOS Y DISPOSICIONES

• Accesibilidad en edificios y espacios destinados a uso público

• NORMATIVA RD 486/1997 SEGURIDAD Y SALUD EN LOS LUGARES DE TRABAJOS • NORMATIVA ley 2/2002 de evaluación ambiental

• Ley 20/1986 básica de residuos tóxicos y peligrosos Y OTRAS LEYES DE LA COMUNIDAD DE MADRID DE GESTIÓN DE RESIDUOS

• Normativa de obligado cumplimiento

• Instrucciones de uso, conservación y mantenimiento • Normas de actuación en caso de emergencia

(5)

A

A. DATOS BÁSICOS

1.1 AGENTES

OBJETO DEL PROYECTO

Este Proyecto define las obras e instalaciones necesarias para la Reforma de la Unidad de Hospitalización 5 del Hospital “Virgen de la Poveda”, de Villa del Prado (Madrid), de forma que una vez ejecutadas con arreglo al mismo, sirvan normal y correctamente para los fines a que se destinan.

Expediente: ---

Fase de Trabajo: PROYECTO BÁSICO Y DE EJECUCIÓN

Reforma y Ampliación de: Unidad de Hospitalización 5 del Hospital “Virgen de la Poveda”

Calle: Carretera del Hospital s/n (km 5)

Localidad: 28630 VILLA DEL PRADO (MADRID)

AUTOR DEL PROYECTO

El presente Proyecto de Ejecución ha sido redactado por el arquitecto Angel García Alvarez, adjudicatario del contrato.

También han intervenido las siguientes ingenieros o consultores colaboradores: - Arquitecto técnico Virginia Sanz Orcha (presupuestos y mediciones).

- EURING, para Electricidad, Comunicación, e Instalaciones Complementarias

- Juan Travesí, ingeniero Industrial (ACH. S.L.), para Fontanería, Saneamiento y Climatizacion

ENCARGO DEL PROYECTO. PROMOTOR

El encargo del presente proyecto ha sido realizado por el Hospital Virgen de la Poveda del Servicio Madrileño de Salud de la Consejería de Sanidad de la Comunidad Autónoma de Madrid.

(6)

CERTIFICADO DE OBRA COMPLETA:

ARTÍCULO 125 DEL REGLAMENTO GENERAL DE LA LEY

DE CONTRATOS DE LAS ADMINISTRACIONES PÚBLICAS.

El presente proyecto se refiere a una OBRA COMPLETA, susceptible de ser entregada al uso correspondiente, de acuerdo con los datos y especificaciones descritas en la Memoria y según determina el artículo 125 del Reglamento General de Contratación de la Ley de Contratos de las Administraciones Públicas.

Madrid, 28 febrero de 2018 EL ARQUITECTO

Angel García Alvarez

.

(7)

B

B. DATOS GENERALES

1. 2 INFORMACIÓN PREVIA

ANTECEDENTES

El Hospital Virgen de la Poveda, del Servicio Madrileño de Salud, se dedica actualmente a la atención en régimen de ingreso de pacientes tributarios de Rehabilitación, Cuidados paliativos, Convalecencias médicas o quirúrgicas, control de trastornos de conducta en pacientes demenciados, ingreso de Pacientes Psicogeriátricos y Larga estancia.

El año 1997 marcó el comienzo de la modificación de su servicios hacia esta cartera siguiendo un “Plan Estratégico” que ha sido objeto desde entonces de sucesivas actualizaciones.

Entre sus componentes, se ha venido realizando la modernización progresiva de su estructura física dedicada a Hospitalización con el fin de adecuarse a las necesidades de su nuevo perfil de pacientes y nuevas normativas. Se pretendía dotar al Hospital con unas Unidades de Hospitalización que reuniendo todos los requisitos de funcionalidad para pacientes, personal y familiares, incorporaran al mismo tiempo los actuales requisitos de calidad y confort ambiental derivados de los criterios actuales de hospitalización y las demandas sociales de los usuarios.

Se comenzó en 1996 con la modernización total de las Uds. de Hospitalización 1, 2, 3, y 4 de la planta Baja. Posteriormente se realizó la reforma de la unidad 7 (obra en el 1er semestre de 2005). Ahora se se presenta este proyecto que contiene la descripción técnica las obras necesarias para modernizar la Ud. de Hospitalización 5 situada en la Planta 1ª, encima de la Ud. 1.

SITUACIÓN Y EMPLAZAMIENTO

El Hospital se encuentra a 5 km del núcleo urbano de Villa del Prado, en una zona de indudable valor paisajístico, con vegetación típica autóctona de encinas y matorrales bajos.

El emplazamiento y su buena orientación presentan unas cualidades muy interesantes para la actividad asistencial que se desarrolla en el Hospital, de acuerdo a la nueva cartera de Servicios: Hospitalización especial.

(8)

DATOS DEL EDIFICIO. ESTADO ACTUAL

El Hospital Villa del Prado fue diseñado a mediados de los años 1970, y construido en los años 1976-1978, inaugurándose en Julio de 1979.

El edificio actual fue concebido como Centro Geriátrico, con 8 unidades idénticas (4 por planta) de 24 habitaciones de 2 camas de capacidad cada una (total 48 camas por Unidad). Cada habitación dotada de aseo (con lavabo, inodoro, bidé, bañera y lavacuñas).

La tipología del Hospital es de edificio de baja altura con Unidades de Hospitalización radiales desde un anillo de circulación interior, situándose en la parte trasera (Norte) todos los servicios de apoyo en Planta Semisótano, Baja y Primera.

Las característica más notables del edificio son: su amplitud interior y su construcción en dos alturas, que permite una fácil integración con el entorno natural.

El aspecto volumétrico del edificio es bastante unitario, pero no despierta interés. Llama la atención el fuerte impacto visual de los aleros de cubiertas que fueron renovados hace 13 años.

1.- DESCRIPCIÓN URBANÍSTICA DE LA PARCELA DEL HOSPITAL

El solar es de forma irregular, aunque aproximadamente cuadrangular, con lados orientados según los puntos cardinales. Los vértices Noreste y Noroeste son irregulares. El Edificio está situado en el centro del solar, definiendo espacios ajardinados entre sus límites y el borde del solar, particularmente en la zona Sur, en donde se produce el acceso y a donde el edificio se abre.

2.- DESCRIPCIÓN DEL ESTADO ACTUAL

El estado actual del edificio varía según la zona porque han existido fuertes inversiones en algunas de sus partes pero otras están prácticamente igual desde su construcción hace 25 años. Se resumen aquí las obras más importantes realizadas:

• En 1988: reparación de la patología que apareció en las bovedillas de forjados, que se desprendían. Hubo que desmontar todos los falsos techos y eliminar la parte inferior de las bovedillas.

• en 1989-1990 una inversión importante para climatizar el edificio: se instalaron las centrales de frío del Hospital y la climatización de la Planta Alta, sin modificar su arquitectura.

• desde 1996 a 2002 se continuó con la climatización de Hospitalización de Planta Baja, pero realizando al mismo tiempo una modernización total de su arquitectura y resto instalaciones de las Unidades 1, 2, 3, y 4 de la planta Baja.

• En 2005 se realiza la reforma de la Unidad 7 y la ampliación de la unidad 1 con un Pabellón Psicogeriátrico de nueva planta.

Describimos ahora la zona objeto de las obras de reforma en este Proyecto, (Ud. 5 situada en la Planta Primera) y todas aquellas instalaciones que pudieran ser afectadas por la misma.

La Ud. 5 de la Planta Primera, está sin uso desde hace algunos años. Conserva el esquema original de 24 habitaciones dobles idénticas, 12 a cada lado del pasillo. Las habitaciones están agrupadas, 2 a 2 de acuerdo a un módulo estructural de 7 m girado 15 grados respecto al eje de cada ala con objeto de lograr mejores vistas del exterior, produciendo la fachada en “diente de sierra” característica, tanto en el exterior como en el pasillo interior. En el origen del ala se sitúan el Puesto de Enfermería y otros locales de apoyo, y a continuación se desarrolla el anillo de circulaciones del hospital que conecta todas las Unidades de Hospitalización entre sí y con los Servicios Generales.

(9)

Con objeto de conocer en profundidad la problemática del Hospital desde una visión de Plan Director para tenerla en consideración en la importante inversión que se va a realizar con este Proyecto, se ha estudiado el sistema de circulaciones, y se incluye un breve diagnóstico de los problemas que existen.

- CIRCULACIONES EXTERIORES

No es relevante su estudio en relación a las obras de reforma de la Ud. 5.

- CIRCULACIONES INTERIORES

El Hospital se organiza con dos circulaciones horizontales diferenciadas:

- el eje principal de circulación en Planta Baja, según el eje de simetría del edificio

- un anillo de circulación interna en Planta Baja y Primera que conecta las cuatro Unidades de Hospitalización en su extremo.

Existen 4 núcleos de comunicación vertical interiores, y otros 4 exteriores:

- 2 situados en el anillo de circulación interna, conectando Plantas Baja y Primera. El núcleo Oeste consta de una escalera y 1 montacamillas, mientras que el el núcleo este consta de una escalera y 2 montacamillas.

- 2 situados en el extremo Norte, para servicios Generales del Hospital, conectando las Plantas Semisótano, Baja y Alta, cada uno de ellos con una escalera y un montacarros.

- En el extremo de cada ala hay una escalera abierta al exterior para permitir la evacuación.

4.- PROBLEMÁTICA DETECTADA

PROBLEMÁTICA DE LAS CIRCULACIONES

En referencia a las circulaciones interiores se detectan los siguientes:

- las circulaciones principales originales del Hospital en planta 1ª estan dimensionalmente indiferenciadas. Tanto el eje principal como el anillo de circulación de la Planta Primera tienen una anchura de 4,60 m. El anillo de circulación se utiliza de hecho como sala de estar de pacientes en varias Unidades. Aunque la amplitud de los pasillos es grata en el eje de circulación principal, se considera necesario diferenciar el anillo respecto al eje principal con una anchura inferior, tal y como se hizo en la Reforma de las Unidades 1, 2, 3, y 4, reduciendo la anchura libre del pasillo. Esta propuesta de diferenciación constituye una decisión de rango de Plan Director, que se continuará en la Planta Primera, y ya se ha realizado en las obras de la Unidad 7. En la descripción de la propuesta se justifica la actuación en este sentido.

- Las circulaciones internas de personal que se realizan en los dos núcleos del norte también se encuentran escasamente diferenciadas y son objeto de una diferenciación que se justificará en este Proyecto.

PROBLEMÁTICA FUNCIONAL

Con referencia a los criterios modernos de planta física y respecto al tipo de usuarios que tendrá la Ud. 5, hay evidentes inadecuaciones funcionales, que se mencionan de una manera genérica:

− trazado general de la Unidad inadecuado (pasillos inhóspitos, puesto de enfermería insuficiente) − habitaciones con niveles de prestaciones insuficientes (por su construcción; acabados;

aislamiento acústico y térmico; confort de iluminación, acústico y térmico)

− aseos de habitaciones inadecuados (dimensión escasa, barreras arquitectónicas, bañera)

− inexistencia de locales diurnos para pacientes adecuados (zonas de estar, deambulación, despachos médicos...)

(10)

Aunque hace 15 años, en el año 1989, se instaló climatización en las unidades de hospitalización de la Planta Primera, las inadecuaciones funcionales de la arquitectura hacen inaceptable la distribución. Por ello se plantea en esta propuesta una Reforma total de la distribución interior de la Ud. 5, a semejanza de la reforma realizada en las Unidades de la Planta Baja y Planta 7, adaptándola a las necesidades funcionales específicas de pacientes que alojará (Paliativos), y conservando al máximo aquellas instalaciones de climatización que puedan ser aprovechables.

PROBLEMÁTICA DE LA CONSTRUCCION

El estado actual de la zona objeto del proyecto de reforma es deficiente, y no nos referimos al mantenimiento de esta unidad, sino al desgaste de los elementos (carpinterías de madera y carpintería de ventanas de baja calidad...) por acabados deteriorados por varias causas.

El terrazo de suelos presenta un nivel de conservación variable, y no es continuo bajo la tabiquería. Los tabiques de ladrillo que separan cada habitación y los locales húmedos (aseos) son de hueco sencillo por lo que incumplen la normativa vigente, presentando además insuficiente aislamiento acústico.

El mobiliario de los puestos de enfermería es de muy baja calidad.

La carpintería en ventanas es la original, de aluminio con dos hojas correderas, y luna de 4 mm, con insuficiente aislamiento térmico. Se plantea la renovación en su totalidad.

Los muros de cerramiento son de dos hojas con cámara de aire: ½ pie ladrillo macizo con enfoscado interior, cámara de aire de 22 cm (que acoge pilares de hormigón), y hueco sencillo enlucido. La cámara de aire no se puede considerar como elemento aislante porque su tamaño no está comprendido entre 3 y 7 cm (NTE-FFL-1) y no lleva aislamiento. Se contemplará en el Proyecto el incremento del aislamiento térmico del cerramiento, igual que se hizo en las 4 Unidades de la Planta Baja y en la 7. En el forjado de cubierta existe una manta de fibra de vidrio desprendida y en mal estado que se instaló en el año 1992.

PROBLEMÁTICA DE LAS INSTALACIONES

Nos referimos al estado de las instalaciones de las Unidades 5, 6, y 8:

- Electricidad: red obsoleta física y funcionalmente. Necesita renovación total.

- Fontanería: es de acero galvanizado y se encuentra en mal estado, produciendo frecuentes fugas.

- Redes primarias de suministro de fluidos: la red de distribución es por un anillo que circula por el falso techo de la Planta Baja, con ramales que distribuyen en vertical a cada dos Unidades de Hospitalización.

- Redes secundarias de suministro de fluidos: cada ramal que deriva del anillo distribuye fluidos a las dos plantas mediante una distribución arborescente que se produce por el falso techo de la Planta Baja. Han sido ya renovadas, y aunque estaba previsto que engancharan por los patinillos, el Hospital ha solicitado que se realice una instalación independiente en cada planta.

- Cada aseo de habitaciones dispone de los lavacuñas originales, cuya red de suministro de agua es de aluminio y debe renovarse, y su grifería es muy deficiente.

- Calefacción por radiadores de agua caliente en algunas zonas: es de tubo negro; en Planta Alta se han conservado (excepto Unidad 8) para que sirvan de sistema de reserva. Su estado de conservación es deficiente.

- Gases Medicinales: disponen de Oxígeno y vacío (1 toma en cada habitación) y funciona con deficiencias (fugas).

- Protección de Incendios: en la zona objeto de obras ha sido recientemente revisada incluyendo una sectorización y otros elementos contraincendios, pero no cumple la nueva normativa de incendios.

(11)

- Megafonía: sistema instalado en 1995.

- Sistema de llamada en Unidades en Planta Primera: no funciona correctamente

- Sistema de relojería del Hospital: se estropeó y no es reparable (según comentarios del jefe de mantenimiento).

Destacamos la obsolescencia física y en especial la obsolescencia funcional extrema en la instalación de electricidad.

Existen otros problemas funcionales en varias Unidades Funcionales del Hospital que quedan fuera del ámbito de este Proyecto de Reforma. Sin embargo fueron estudiadas con objeto de conocer si su solución implicaba alguna decisión de diseño que tuviera que ser incluida en la Reforma, es decir, para que la inversión de esta Reforma resulte coherente desde el punto de vista de la planificación respecto a otras inversiones a medio o largo plazo.

(12)

1.3 DESCRIPCIÓN DEL PROYECTO

PROGRAMA DE NECESIDADES

SOLUCIÓN PROYECTADA

SUPERFICIES

1.- PROGRAMA DE NECESIDADES

Se respeta el proyecto original, modificándolo, ajustándose a los requisitos funcionales ya definidos hace varios años por el SERMAS. Se presentan a continuación fotocopias de las necesidades funcionales incluidas en el Pliego del Concurso del Proyecto original.

Dichas necesidades se referían a:

• criterios generales de la reforma de las unidades de hospitalización • criterios organizativos o de gestión y de planta física

• dimensionado básico. Incluye referencia a requisitos de la Sociedad Española de Cuidados Paliativos (máximo 25 camas en cada unidad de paliativos, habitaciones que tiendan a un uso individual, y con posibilidad de alojar un familiar o acompañante en cada habitación)

• Programa de superficies.

Para el desarrollo en detalle del Programa Funcional, se han mantenido varias reuniones con el equipo de Gerencia del Hospital.

El resultado de todo este trabajo queda reflejado en este Proyecto, cuyo programa de superficies actualizado se presenta a continuación.

USO CARACTERÍSTICO DEL EDIFICIO Y RELACIÓN CON EL ENTORNO Uso característico del

edificio:

El uso característico el edificio es el hospitalario

Otros usos previstos: NO PROCEDE

Relación con el entorno: Se trata de un edificio existente aislado en el medio rural.

CUMPLIMIENTO DEL CTE Y OTRAS NORMATIVAS ESPECÍFICAS Cumplimiento

del CTE:

Descripción de las prestaciones del edificio por requisitos básicos y en relación con las exigencias básicas del CTE

Son requisitos básicos, conforme a la Ley de Ordenación de la Edificación, los relativos a la funcionalidad, seguridad y habitabilidad.

Se establecen estos requisitos con el fin de garantizar la seguridad de las personas, el bienestar de la sociedad y la protección del medio ambiente, debiendo los edificios proyectarse, construirse, mantenerse y conservarse de tal forma que se satisfagan estos requisitos básicos.

Requisitos básicos relativos a la funcionalidad:

1. Utilización, de tal forma que la disposición y las dimensiones de los espacios y la dotación de las instalaciones faciliten la adecuada realización de las funciones previstas en el edificio. Se trata de un edificio existente en el que se realiza una reforma total de una parte interior. Los requisitos básicos de utilización están definido en el Programa Funcional. En cuanto a las dimensiones de las dependencias se ha seguido lo dispuesto por la normativa de habitabilidad en vigor.

(13)

como los de telecomunicaciones.

2. Accesibilidad, de tal forma que se permita a las personas con movilidad y comunicación reducidas el acceso y la circulación por el edificio en los términos previstos en su normativa específica.

Tanto el acceso del edificio (nueva entrada principal), como las zonas comunes de la reforma, están proyectadas de tal manera para que sean accesibles a personas con movilidad reducida, estando, en todo lo que se refiere a accesibilidad, a lo dispuesto por la normativa específica estatal y de la COMUNIDAD AUTÓNOMA DE MADRID y que viene justificado en el apartado 3 de la memoria (Cumplimiento del CTE y otras normativas vigentes).

3. Acceso a los servicios de telecomunicación, audiovisuales y de información de acuerdo con lo establecido en su normativa específica.

Se ha proyectado el edificio de tal manera, que se garanticen los servicios de telecomunicación (conforme al D. Ley 1/1998, de 27 de Febrero sobre Infraestructuras Comunes de Telecomunicación), así como de telefonía y audiovisuales.

4. Facilitación para el acceso de los servicios postales, mediante la dotación de las instalaciones apropiadas para la entrega de los envíos postales, según lo dispuesto en su normativa específica.

No procede.

Requisitos básicos relativos a la seguridad:

Seguridad estructural, de tal forma que no se produzcan en el edificio, o partes del mismo, daños que tengan su origen o afecten a la cimentación, los soportes, las vigas, los forjados, los muros de carga u otros elementos estructurales, y que comprometan directamente la resistencia mecánica y la estabilidad del edificio.

Los aspectos básicos que se han tenido en cuenta a la hora de adoptar el sistema estructural para la edificación que nos ocupa son principalmente: resistencia mecánica y estabilidad, seguridad, durabilidad, economía, facilidad constructiva, modulación y posibilidades de mercado.

Seguridad en caso de incendio, de tal forma que los ocupantes puedan desalojar el edificio en condiciones seguras, se pueda limitar la extensión del incendio dentro del propio edificio y de los colindantes y se permita la actuación de los equipos de extinción y rescate.

Condiciones urbanísticas: el edificio es de fácil acceso para los bomberos. El espacio exterior inmediatamente próximo al edificio cumple las condiciones suficientes para la intervención de los servicios de extinción de incendios.

Todos los elementos estructurales son resistentes al fuego durante un tiempo superior al sector de incendio de mayor resistencia.

El acceso está garantizado ya que los huecos cumplen las condiciones de separación. No se produce incompatibilidad de usos.

No se colocará ningún tipo de material que por su baja resistencia al fuego, combustibilidad o toxicidad pueda perjudicar la seguridad del edificio o la de sus ocupantes.

Seguridad de utilización, de tal forma que el uso normal del edificio no suponga riesgo de accidente para las personas.

La configuración de los espacios, los elementos fijos y móviles que se instalen en el edificio, se proyectarán de tal manera que puedan ser usado para los fines previstos dentro de las limitaciones de uso del edificio que se describen más adelante sin que suponga riesgo de accidentes para los usuarios del mismo.

Requisitos básicos relativos a la habitabilidad:

Higiene, salud y protección del medio ambiente, de tal forma que se alcancen condiciones aceptables de salubridad y estanqueidad en el ambiente interior del edificio y que éste no deteriore el medio ambiente en su entorno inmediato, garantizando una adecuada gestión de toda clase de residuos.

Todas las habitaciones y locales reúnen los requisitos de habitabilidad, salubridad, ahorro energético y funcionalidad exigidos para este uso.

(14)

Los locales se han proyectado de tal manera que puedan ser utilizados para uso hospitalario de media y larga estancia.

Los despachos proyectadas cuentan con todos los requisitos funcionales para el desarrollo de la actividad administrativa.

El conjunto de la edificación proyectada dispone de medios que impiden la presencia de agua o humedad inadecuada procedente de precipitaciones atmosféricas, del terreno o de condensaciones, y dispone de medios para impedir su penetración o, en su caso, permiten su evacuación sin producción de daños.

El edificio en su conjunto y sus zonas de trabajo, disponen de espacios y medios para extraer los residuos ordinarios generados en ellos de forma acorde con el sistema público de recogida. El conjunto edificado y cada uno de los locales disponen de medios para que sus recintos se puedan ventilar adecuadamente, eliminando los contaminantes que se produzcan de forma habitual durante su uso normal, de forma que se aporte un caudal suficiente de aire exterior y se garantice la extracción y expulsión del aire viciado por los contaminantes.

Cada uno de los locales disponen de medios adecuados para suministrar al equipamiento higiénico previsto de agua apta para el consumo de forma sostenible, aportando caudales suficientes para su funcionamiento, sin alteración de las propiedades de aptitud para el consumo e impidiendo los posibles retornos que puedan contaminar la red, incorporando medios que permitan el ahorro y el control del agua.

El edificio dispone de medios adecuados para extraer las aguas residuales generadas de forma independiente con las precipitaciones atmosféricas

Protección contra el ruido, de tal forma que el ruido percibido no ponga en peligro la salud de las personas y les permita realizar satisfactoriamente sus actividades.

Todos los elementos constructivos verticales (particiones interiores, paredes separadoras de usuarios distintos, paredes separadoras de zonas comunes interiores, paredes separadoras de salas de máquinas, fachadas) cuentan con el aislamiento acústico requerido para los usos previstos en las dependencias que delimitan.

Todos los elementos constructivos horizontales (forjados generales separadores de cada una de las plantas, cubiertas transitables y forjados separadores de salas de máquinas), cuentan con el aislamiento acústico requerido para los usos previstos en las dependencias que delimitan.

Ahorro de energía y aislamiento térmico, de tal forma que se consiga un uso racional de la energía necesaria para la adecuada utilización del edificio.

El edificio proyectado dispone de una envolvente adecuada a la limitación de la demanda energética necesaria para alcanzar el bienestar térmico en función del clima de la zona, del uso previsto y del régimen de verano y de invierno,

Las características de aislamiento e inercia, permeabilidad al aire y exposición a la radiación solar, permiten la reducción del riesgo de aparición de humedades de condensación superficiales e intersticiales que puedan perjudicar las características de la envolvente.

Se ha tenido en cuenta especialmente el tratamiento de los puentes térmicos para limitar las pérdidas o ganancias de calor y evitar problemas higrotérmicos en los mismos.

La edificación proyectada dispone de instalaciones de iluminación adecuadas a las necesidades de sus usuarios y a la vez eficaces energéticamente disponiendo de un sistema de control que permita ajustar el encendido a la ocupación real de la zona, así como de un sistema de regulación que optimice el aprovechamiento de la luz natural, en las zonas que reúnan unas determinadas condiciones.

La demanda de agua caliente sanitaria se cubrirá más adelante (en proyecto independiente), de un sistema de captación, almacenamiento y utilización de energía solar de baja temperatura, adecuada a la radiación solar global de su emplazamiento y a la demanda de agua caliente del edificio (ver justificación)

Otros aspectos funcionales de los elementos constructivos o de las instalaciones que permitan un uso satisfactorio del edificio.

(15)

Cumplimiento de la norma

Estatales:

EHE´99 Se cumple con las prescripciones de la Instrucción de hormigón estructural y se complementan sus determinaciones con los Documentos Básicos de Seguridad Estructural.

NCSE´00 Se cumple con los parámetros exigidos por la Norma de construcción sismorresistente y que se justifican en la memoria de estructuras del proyecto de ejecución.

EFHE No procede

NBE CA-88 Se cumple

TELECOMUNICACIONES Se cumple R.D. Ley 1/1998, de 27 de Febrero sobre Infraestructuras Comunes de Telecomunicación

REBT Se cumple

Real Decreto 842/ 2002 de 2 de agosto de 2002, Reglamento Electrotécnico de Baja Tensión

RITE Se cumple el Reglamento de Instalaciones Térmicas en los Edificios (RITE) REAL DECRETO 1027/2007, de 20 de julio, del Ministerio de la Presidencia (versión consolidada de Septiembre de 2013)

Otras: Habitabilidad: se cumple la Orden de 1944 vigente

Autonómicas:

Habitabilidad No existen Accesibilidad _{Se cumplen:}

- Ley 8/1993, de 22 de junio, de Promoción de la accesibilidad y supresión de barreras arquitectónicas de la Comunidad de Madrid.

- Decreto138/1998, de 23 de julio, por el que se modifican determinadas especificaciones técnicas de la Ley 8/1993. - Reglamento Técnico de Desarrollo en Materia de Promoción de la Accesibilidad y Supresión de Barreras Arquitectónicas. Decreto 13/2007, de 15 de marzo, del Consejo de Gobierno B.O.C.M.: 24-ABR-2007

Normas de disciplina urbanística:

Ley 9/2001, de 17 de julio, del Suelo de la Comunidad de Madrid. (BOCM de 27 de julio de 2001. Corrección de errores: BOCM de 24 de enero de 2002)

Ordenanzas municipales: Se cumplen las del Plan General vigente de Villa del Prado Otras: Se cumple las de Autorización Administrativa de la Consejería de

Sanidad de la Comunidad de Madrid Cumplimiento de

otras normativas específicas:

(16)

2. SOLUCIÓN PROYECTADA

INTRODUCCIÓN

Como criterio general, se propone que las Unidades de hospitalización se reformen a semejanza de lo realizado en las Unidades 1, 2, 3 y 4, pero adaptando el programa funcional a las nuevas necesidades de esta zona para cuidados Paliativos.

La propuesta pretende ser coherente con la potenciación de este Hospital como estructura sanitaria que ofrezca alternativas de calidad a la hospitalización en Hospitales de Agudos, capaz de ofrecer Hospitalización de Media y Larga estancia. Se propone una solución de diseño coherente, homogénea y polivalente para cualquiera de las necesidades de Media y Larga Estancia.

Se dota al Hospital con unas Unidades de Hospitalización que, reuniendo todos los requisitos de funcionalidad para pacientes, personal, y familiares definidos en el Plan Funcional, incorporen al mismo tiempo los actuales requisitos de calidad y ambientales que se derivan de los criterios modernos de hospitalización y las demandas sociales de los usuarios.

La modernización del Hospital no es solamente lograr que las infraestructuras cumplan las nuevas normativas. Es una tarea mayor que proporcionar espacios accesibles a minusválidos o cumplir normativas.

La modernización del Hospital actual entendido como Empresa busca lograr la eficiencia en los aspectos técnicos y espaciales, pero entendido como Hospital - como productor de salud - pretende fundamentalmente producir salud a las personas enfermas. Y la producción de salud incluye dar respuesta a las reinvidicaciones que parten de los derechos del paciente integrados y trascendidos en la Bioética.

Así, la accesibilidad del paciente con limitaciones funcionales (supresión de barreras arquitectónicas) adquiere una nueva luz como instrumento para estimular la participación del paciente en el proceso de curación, y facilitar también el deber que tiene el paciente de ocuparse en primera persona de su proceso de curación y rehabilitación, así como el de las demás personas que le rodean.

Entendemos que la modernización de la infraestructura tiene como objetivo fundamental facilitar el deber, implícito en nuestra cultura, de ayudar al paciente enfermo, reconociendo su dignidad como persona. Una buena infraestructura permite facilitar el trabajo de los profesionales, y hace fácil también el acompañamiento de los familiares, y voluntarios que acudan al Hospital.

Todos los esfuerzos que se hacen en este sentido se concretan en lo que se ha venido llamando el intento de humanización del hospital.

Humanizar el Hospital no significa añadir lujo, sino que significa dar un bien del que tiene necesidad el paciente: la humanidad. El intento de humanización lleva consigo la modificación de las relaciones entre los agentes hospitalarios, con el paciente, con los familiares; y uno de sus componentes es su traducción en la organización de los espacios y su diseño hasta los últimos detalles.

En este sentido significa construir espacios de acogida que ayuden a recuperar la esperanza de vivir durante el proceso de curación; y cuando no es posible curarse como en el caso de pacientes de Cuidados Paliativos, que ayuden a vivir y morir en paz.

(17)

DESCRIPCIÓN DE LA SOLUCIÓN PROYECTADA

La solución de diseño propuesta para las Unidades de Hospitalización 5, 6, y 8 es el resultado de la integración y cumplimiento de:

1- los requisitos del Programa de necesidades; 2- las exigencias de calidad del ambiente interior; 3- los condicionantes físicos del edificio; y

4- el cumplimiento de la normativa legal vigente.

En referencia a los puntos 1 y 2, se reutiliza (adaptada) la solución de diseño de la Planta Baja, que es el resultado de investigación de las Unidades de Media y Larga Estancia y de cuidados paliativos existentes hoy en España, y de otras experiencias extranjeras, porque es apta tras adaptaciones varias para el uso como Unidad de Paliativos y de Larga Estancia.

En referencia al punto 3, la solución propuesta aprovecha al máximo las características tipológicas y constructivas del edificio y las cualidades paisajísticas del entorno en donde se asienta el Hospital. En referencia al punto 4 se destacan las siguientes normativas por su importante incidencia en la solución final:

- la normativa CTE DB SI (Seguridad en Caso de Incendio), por sus requisitos de sectorización y evacuación.

- la Normativa Legal en Materia de Centros, Servicios y Establecimientos Sanitarios de la Consejería de Sanidad y Servicios Sociales de la Comunidad de Madrid, en referencia a los requisitos mínimos de planta física para la Autorización Administrativa (particularmente la Orden de 11 de Febrero de 1986 publicada en el B.O.C.M. el 22 Marzo 1986).

Por otro lado la solución propuesta ha sido diseñada bajo los criterios (ver pormenorización en la memoria justificativa de la solución) ya utilizados en las Unidades 1, 2, 3, y 4 de la Planta Baja: - una mejor utilización de la superficie construida actual

- el máximo aprovechamiento de la inversión

- coherencia de la propuesta con criterios de “Plan Director”; es decir, coherencia con pasadas y posibles futuras inversiones a largo plazo en el Hospital.

A continuación se describen brevemente los elementos más importantes de la solución:

Capacidad (camas): la Ud. de Hospitalización 5 se diseña adaptada a pacientes paliativos, pero polivalente para permitir alojar un máximo de 38 camas, distribuidas de la siguiente manera:

- 16 habitaciones dobles

- 6 habitaciones sencillas, 2 más que el número mínimo señalado en el programa.

De esta forma, en el caso de la Ud. de Paliativos, se podría reducir la capacidad de la unidad a 22 camas, y así todas ellas estarían en habitaciones individuales, y con suficiente espacio para acompañante.

Habitaciones de pacientes: se modernizan totalmente en sus acabados e instalaciones, y en comparación con las dimensiones existentes se amplía la profundidad y el volumen interior, aumentando la calidad ambiental.

Todo ello es coherente con la cartera de servicios del hospital (hospital de media y larga estancia) y su relativo aislamiento (es el Hospital del SERMAS más alejado de los núcleos urbanos más grandes de Madrid).

Aseos en habitaciones: Todas las habitaciones dispondrán de aseo accesible a minusválidos en silla de ruedas; con lavabo, inodoro y amplia zona de ducha enrasada con el suelo del resto del aseo.

(18)

El pasillo de acceso a habitaciones ofrecerá una imágen más ordenada y de mayor calidad que el agresivo diente de sierra existente, permitiendo además una mejor supervisión desde el Control de Enfermería.

El puesto de enfermería y locales de apoyo estará situado en el centro de la Unidad, ofreciendo al mismo tiempo una imágen de transparencia y apertura a la Unidad, al igual que la Planta Baja.

Almacenes diferenciados para: fungible, lencería y equipamiento diverso.

1 Despacho de médicos de amplio tamaño, y 1 despacho de psicólogos situado junto a la entrada y en cercanía a los locales de uso diurno.

1 Despacho de Supervisora. Junto a la entrada de la unidad.

Salas de estar pacientes: la propuesta ha tenido particular preocupación en incorporar los nuevos criterios de calidad asistencial y por ello incluye agrupados para permitir observación desde el subcontrol de enfermería:

- amplia sala de estar diurna, muy luminosa al extremo de la unida, con posibilidad de salida a terraza y con vistas al jardín exterior.

Con el estrechamiento del pasillo hasta una dimensión suficiente (3,20 m) se logra una jerarquización de las circulaciones y espacios comunes de acceso a la Unidad respecto a los espacios principales de circulación del Hospital.

INSTALACIONES

Los requisitos funcionales afectan a las instalaciones de de manera particular. Se destaca la solución de climatización, conforme a los exigentes criterios de ventilación del nuevo RITE.

Adicionalmente, la solución propuesta cumplirá una serie de objetivos medioambientales que buscan la reducción del impacto ambiental en los siguientes aspectos:

MATERIALES

Se utilizarán materiales no agresivos al medio ambiente y a la salud de las personas CONSUMO ENERGIA

Se disminuirá la energía consumida en Acondicionamiento ambiental (Climatización) un 10% adicional al mínimo exigido por la normativa, y un 20% en relación al mínimo del CTE.

CONSUMO AGUA

Reducir el consumo de agua un 20% mediante el uso de aireadores EMISIONES

Se evitará el polvo en fase de demoliciones (riesgo de aspergilus)

Se reducirá el consumo de CO2 para producción de energia en el funcionamiento (climatización y electricidad)

El proceso del proyecto y el cumplimiento de los objetivos medioambientales se ha realizado utilizando la metodología de trabajo del Sistema Integrado de Calidad y Ecodiseño según la norma ISO 9001:2000, ISO 14001:2004, y UNE 150.301:2003 en la actividad de Redacción de Proyectos de Edificación.

(19)

COMPARACIÓN DEL PROGRAMA DE NECESIDADES DEL HOSPITAL CON LA SOLUCIÓN PROPUESTA

Presentamos un análisis de todos los requisitos del programa de necesidades, comparando y justificando las diferencias entre el Programa funcional planteado por el Hospital y la propuesta de proyecto.

(20)

REFORMA DE UNIDAD DE HOSPIT

A

LIZACIÓN 5 DE

L HOSPIT

A

L VIRGEN DE LA POVEDA, EN VILLA

DEL PRADO

SERVICIO MADRILEÑO DE SALUD

PROYECT

O

EJECUCIÓN septiembre 2017

Angel García Alvarez, Arquitecto

ANÁLISIS DEL PROGRAMA FUNCIONAL Y

COMPARACIÓN CON LA PROPUESTA DE PROYECTO

ANÁLISIS DEL

PROGRAMA FUNCIONAL

Y

(21)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

A continuación se describe la

PROPUESTA DE PROYECTO

CRITERIOS GENERALES

PROPUESTA DE PROYECTO rev

isión septiembre 2017

La propuesta que se presenta da respuesta a

estos criterios de la siguiente manera:

A)

Priv

acid

a

d

: mediante adecuada disposición de espac

ios y

muchos detalles varios,

incluy

endo aislamiento acústico adecuado entre habita

ciones y

otros locales. El aislamiento

acústico que se proporcionará es superior a lo recomendado por normativa. _Accesibilidad y

autonomía personal

: todos los aseos son accesibles para minusválidos

Presencia de familiares

: hay

espacio para acompañante en todas las habitaciones de uso

individual, y

la presencia de familiares es bienvenida en los espacios de estar y

comedor B) L a zo n ificació n

planteada en la solución diferencia

adecuadamente las áreas personales

íntimas de las de uso de personal o públicas.

C) El e quilibrio que s e propone es el mismo que y a

se ha planteado en las unidades 1, 2, 3, y

4 y

a

ejecutadas, que han resultado de un coste se

mejante o menor a obras similarse en la

red sanitaria pública del Estado.

D) L o s esp acio s d e trab ajo

multicisciplinar se encuentran en la entrada a la Unidad y

se

potenciarían adicionalmente

con una nueva zona para despachos médicos y

salas de

sesiones en la parte Norte.

E)

La apertura a los pasillos es semejant

e a la proy

ectada en la Planta Baja

F

)

La experiencia de uso en los últimos años de la

planta inferior confirma que los pacientes y

familiares aprecian y

valoran positivamente la

calidad del ambiente de lo y

a

ejecutado en

Planta Baja, que se pretende continuar de

manera homogénea en Planta Primera. No

obstante en esta fase se estudiaría reducir

la variedad de tonos de color de los pasillos (no

se propondrían colores distintos en cada jam

ba de puertas) para reducir los estímulos

visuales mediante variación cr

omática, porque y

a

hay

suficient

(22)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

CRITERIOS ORGANIZATIVOS O DE

GESTIÓN Y DE PLANTA FÍSICA

isión septiembre 2017

La solución propuesta cumple la Normativa Legal. En

relació n a la asig n ació n d e camas

- El nº de camas asignadas al Control de Enfe

rmería no supera el límite impuesto por la

Normativa (ver programa de superficies). - El nº máximo de camas por habitación es de 2. - Las habitaciones se plantean con un elevado grado de polivalencia, gracias a su máxima accesibilidad (todos los aseos son accesibles a

minusválidos), a su amplio tamaño interior

(superior a lo habitual en los hospita

les de agudos), y a su buena dotación de instalaciones (electricidad, c limatización, voz y datos...). En relació n a las características g e n e ral es d e las Un id ad es d e Ho sp italizació n

La accesibilidad de pacientes minusválidos a t

odos los recintos habitables se garantiza

mediante la anchura de puertas (nunca inferi

or a 92 cm). En los aseos se proponen

puertas correderas de fácil accionamiento que

permiten entrada de sillones geriátricos,

para lavado de pacientes asisti

do por personal de enfermería.

Para proporcionar flexibilidad de uso además

de la arquitectura que se propone, se

considera importante un sist

ema de comunicación pacient

e-enfermera de voz/voz.

T

odas las habitaciones de pacientes di

spondrán de las instalaciones señaladas.

No se incluy

e en la propuesta el baño asistido porque se ha desmostrado que es

innecesario dado que en la may

o

raría de las habitaciones el paciente puede ser lavado en

el aseo de su propia habitación, en benef

icio de su intimidad y

privacidad.

Se propone una solución de diseño que proporciona un despacho de información compartido para las Unidades 5 y

6.

La solución propuesta ofrece los espacios nec

esarios de acuerdo a dichos criterios.

Se realizaría en el interior del Control

de Enfermería, que se propone un espacio mínimo

optimizado. El almacén de sucio y

basuras se ubica en el extremo de la Unidad, alejado de la zona de

(23)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

Existirá cableado para Voz y

Datos en todas las zonas de trabajo del personal del

Hospital. En relació n a lo s su min istro s

Se porporcionan los siguientes es

pacios para almacenamiento:

• Almacén para med icació n unidos is y fungible inme dia to en armarios junto a zona de preparación. • Almacén 18 m2 para fungible de tra n s fe re n c ia o de A poy o anexo al Control • Almacén de Le nc e ría junto al Control • Almacén de Limpie za

junto a la entrada de la Unidad

• Almacén A d ministrativ o en el control En relació n a la co o rd in ació n d e asp ecto s ad min istrativ o s

Se realizaría en el interior del Control

de Enfermería, que se propone un espacio mínimo

optimizado. En re la c ión a la orga niza c ión de l tra b a jo

El Control de Enfermería se propone centrado

dentro de la Unidad de Hospitalización.

Las distancias a recorrer por el personal de

la Unidad son mínimas: 21 metros es la

distancia may

o

r desde el control hasta la habitación del extremo.

Se creará una instalación de cableado voz/

datos, y

un sistema de llamada

paciente-enfermera voz-voz. Este espacio sería el espacio de trabajo

de enfermería al que nos hemos referido y

a

(24)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

DIMENSIONADO BÁSICO

isión septiembre 2017 En relació n al n º d e camas en cad a Un id ad (Unidad 5) Dad o q u e la p o liv alen cia d e u s o d e las Un id ad es (u so d istin to a p a liativ o s) n ecesita u n a cap acid a d d e ap ro x. 36 camas p o r razo n es d e eficien c ia en la carg a d e trab ajo pa ra los e quipos de e n fe rme ría , s e propone dis e ñ a r toda s la s Unida d e s de Ho sp italizació n d e la Plan ta Primera co n el mis m o nº de ha bita c ione s , ta nto s i s e de s tina n pa ra Us o de Pa lia tiv o s c o mo pa ra otro us o de Me dia o La rga Es ta nc ia , e s de c ir 2 2 ha bita c ione s e n tota l, 1 6 de e llla s de c a p a c ida d doble , que pe rmite n una cap acid a d máxima d e 38 camas, o 22 camas t oda s e n ha bita c ione s indiv idua le s .

Ello permitirá que si se utilizan como Unid

ad de Paliativ

o

s, TO

DOS los pacientes de

pa lia tiv o s te ndrá in ha bita c ión indiv idua l s i a s í lo pre fie re n, s in s upe ra r e l má x imo de 25 camas p o r Un id ad q u e reco mien d a la So cied ad Esp a ñ o la d e Cu id ad o s Paliativ o s.

(25)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

HOSPITALIZACIÓN DE PALIATIVOS: UNIDAD 5

PROGRAMA FUNCIONAL

PROPUESTA DE PROYECTO revisión septiembre 2017

LOCALES m2 nº T o tal m2 CARACT ERÍST ICAS nº m2 OBSERVACIONES A R EA DEL PA CIENTE A R EA DEL PA CIENTE Habitación individual 24 23 552

Con Aseo accesible a minusválidos

6 20 Habitación doble 16 24 (VER NOT A DE LA PÁGINA ANT E

RIOR SOBRE DIMENSIONADO

BÁSICO DE LA UNIDAD) Habitaciones de uso individual pero con capacidad doble (todas las instalaciones estarán ejecutadas par

a permitir esta hipótesis de uso).

Sala de Estar pacientes hospitalizados

70 1 70 Dispondrá de un as eo para minusválidos 1 72

Se proporciona una sala amplia situad

a en el extremo de la unidad,

con vistas a los jardines exteriores.

No se instala aseo junto a la sala

porque cada paciente tiene el suy

o

en su propia habitación.

Se dota con un oficio anexo

para preparación de comidas de

familiares. A R EA TÉCNICA -A SISTENCIA L Control de Enfermería 8 1 8

Centrado respecto a la Unidad con puesto de control

1

11

Se situa en el centro de la zona de habitaciones

Z

ona de preparación de medicación

10 1 10 Junto al Contro l de enfermería 1 10 Se si

túa junto al Control.

Z

ona sucia (salida ropa sucia y

basura)

8

1

8

Con pila 1 seno y

vertedero y

nevera

1

12

Se sitúa f

uera del Control, en el extre

mo de la unidad

Z

ona de trabajo administrativo

10 1 10 junto a puesto de enfermería 1 10 El Control incluy

e una zona de trabajo administrativo

A R EA DE PERSONA L Despacho médicos 30 1 30 1 28 Para

utilización como despacho/sesiones.

Despacho psicólogos 16 1 16 1 20 Se proporciona un

total de 2 despachos de uso médico para las 2

unidades 5 y

6, para su utiliz

ación como despacho/sesiones.

Despacho de supervisión

6

1

6

en máxi

ma cercanía con el control de

enfermería

1

9

El despacho se sitúa junto a la

entrada de la unidad, por ser más

coherente con la cultura

de trabajo del Hospital

Z

ona de trabajo enfermería

6 1 6 dentro del control de enfermería 1 Ya está incl

uido en el control una zona de trabajo adminis

Aseo personal 3 1 3 con lavabo y W C 1 4 Situado al extr

emo de la Unidad porque así lo prefiere el personal de

Enfermería.

Estar de personal

8

1

8

con encimera e ilumi

nación natural

1

9

Situado junto al cont

rol de enfermería, en el centro de zona

(26)

A

LIZACIÓN 5 DE

L HOSPIT

A

DEL PRADO

PROYECT

O

A

R

EA

DE SUMINISTROS Y SOPORTE

Almacén de aparataje (material propio de la Unidad)

16

1

16

Para sillas de ruedas, pesas, palos de suero, etc.

1

19

Situado en la entrada de la unidad

Almacén de transferencia

12

1

12

para suministro semanal de material fungible y

almacén de aparatos 1 10 Almacén de F ungible inmediato 3 1 3

Para la ubicación de material fungible, sueros,...

1

Estos 2 almacenes se unifican, con

más tamaño total, y al control de enfermería. Almacén de Lencería 5 1 5 con estantería s en pared 1 6

Situado junto al control

Local de limpieza (vertedero)

4 1 4 con vertedero 1 6 Situado j

unto a la entrada de la unidad.

A R EA DE FA MILIA R ES y PA CIENTES Despacho de información 12 1 12

Dispondrá de aseo con acceso cercano

1 12 Co mp artid o p a ra las 2 u n id a d es 5, y 6; ubicado a la entrada de la unidad,

junto a la sala de estar de pacientes y

familiares Sala de Llanto 12 1 12 1 12 Se sitúa a la entr

ada de la unidad, junto al despacho de información.

SUBT OT A L M2 ÚT IL ES 791 754

(27)

3. SUPERFICIES RESULTANTES DE EDIFICACIÓN

Se adjunta a continuación una tabla con las superficies resultantes del Proyecto.

La superficie total del edificio aumenta en 63,7 m2 debido a la sala de estar construida sobre la terraza existentes. Este incremento de superficie del Hospital es del 0,3 %.

Las superficies útiles de cada local se encuentra en el análisis del programa funcional del apartado anterior en que se comparava la superficie del programa con el programa resultante de la solución propuesta.

HOSPITAL "VIRGEN DE LA POVEDA" VILLA DEL PRADO (MADRID)

REFORMA DE LA UD. HOSP. 5

SUPERFICIE CONSTRUIDA POR EDIFICIO Y POR PLANTAS Julio 2017

EDIFICIO PRAL nº PABELLONES VARIOS

PLANTA EDIFICIO PRAL AMPLIACIÓN CAMAS INSTALAC. ADMINISTRAC. TOTAL/Pta.

Casetones 190 - - 190

1 6.840 235 152 - - 7.075

Baja (1) 9.629 160 - 601 10.230

Semisótano 2.277 285 2.562

TOTAL 18.936 235 312 CAMAS 285 601 20.057

(28)

DESCRIPCIÓN GENERAL DE LOS PARÁMETROS QUE

DETERMINEN LAS PREVISIONES TÉCNICAS A CONSIDERAR EN EL PROYECTO

A. Sistema estructural: A.1 Cimentación:

Descripción del sistema: NO SE ACTÚA

Parámetros NO SE ACTÚA

tensión admisible del terreno NO SE ACTÚA

A.2 Estructura portante:

Descripción del sistema:

El sistema estructural existente se compone de pórticos de hormigón armado constituidos por pilares de sección cuadrada o y por vigas de canto de hormigón.

La nueva estructura de la sala de estar se plantea apoyada sobre la existente, que está preparada para soportar cargas de estas ampliaciones.

Parámetros

Los aspectos básicos que se han tenido en cuenta a la hora de adoptar el sistema estructural para la edificación que nos ocupa son principalmente la resistencia mecánica y estabilidad, la seguridad, la durabilidad, la economía, la facilidad constructiva, la modulación y las posibilidades de mercado

La bases de cálculo adoptadas y el cumplimiento de las exigencias básicas de seguridad se ajustan a los documentos básicos del CTE

Descripción general de los parámetros que determinen las previsiones técnicas a considerar en el proyecto respecto al:

(Se entiende como tales, todos aquellos parámetros que nos condicionan la elección de los concretos sistemas del edificio. Estos parámetros pueden venir determinados por las condiciones del terreno, de las parcelas colindantes, por los requerimientos del programa funcional, etc.)

A.3 Estructura horizontal:

Descripción del sistema: Cubierta inclinada ligera apoyada sobre vigas o tubos de _acero

(29)

B. Sistema envolvente:

Conforme al “Apéndice A: Terminología”, del DB-HE se establecen las siguientes definiciones:

Envolvente edificatoria: Se compone de todos los cerramientos del edificio.

Envolvente térmica: Se compone de los cerramientos del edificio que separan los recintos habitables del ambiente exterior y las particiones interiores que separan los recintos habitables de

los no habitables que a su vez estén en contacto con el ambiente exterior.

Esquema de la envolvente térmica de un edificio (CTE, DB-HE)

Exterior (EXT) 1. fachadas 2. cubiertas 3. terrazas y balcones 4. espacios habitables 5. viviendas 6. otros usos Paredes en contacto con

7. espacios no habitables 8. espacios habitables 9. viviendas 10. otros usos Sobre rasante SR Interior (INT)

Suelos en contacto con

11. espacios no habitables Exterior (EXT) 12. Muros

13. Suelos

14. Espacios habitables Paredes en contacto con

15. Espacios no habitables 16. Espacios habitables Bajo rasante BR Interior (INT) Suelos en contacto 17. Espacios no habitables Medianeras M 18. Espacios exteriores a la edificación EXE 19.

(30)

B.1 Fachadas

Descripción del sistema: Los cerramientos existentes del edificio son de ladrillo macizo visto ½ pie y se conservan.

Seguridad estructural peso propio,sobrecarga de uso, viento, sismo El peso propio de los distintos elementos que constituyen las fachadas se consideran al margen de las sobrecargas de uso, acciones climáticas, etc.

Salubridad: Protección contra la humedad

Para la comprobación del sistema envolvente correspondiente a la fachada, se ha tenido en cuenta la zona pluviométrica en la que se ubica y el grado de exposición al viento.

Para resolver las soluciones constructivas se tendrá en cuenta las características del revestimiento exterior previsto y del grado de impermeabilidad exigido en el CTE.

Salubridad: Evacuación de aguas No se actúa.

Seguridad en caso de incendio

Propagación exterior; resistencia al fuego EI para uso residencial Vivienda, Comercial, Administrativo y Aparcamiento.

Distancia entre huecos de distintas edificaciones o sectores de incendios: se tiene en cuenta la presencia de sectores de incendios en el edificio proyectado. Los parámetros adoptados suponen la adopción de las soluciones concretas que se reflejan en los planos de plantas, fachadas y secciones que componen el proyecto.

Accesibilidad por fachada; no se actúa en los parámetros dimensionales (ancho mínimo, altura mínima libra o gálibo y la capacidad portante del vial de aproximación.

La altura de evacuación descendente no es superior a 9 m.

La fachada existentes cumple los parámetros necesarios para facilitar el acceso a cada una de las plantas del edificio (altura de alfeizar, dimensiones horizontal y vertical, ausencia de elementos que impidan o dificulten la accesibilidad al interior del edificio).

Seguridad de utilización

La fachada no cuenta con elementos fijos que sobresalgan de la misma que estén situados sobre zonas de circulación. El edificio tiene una altura inferior a 60 m.

Aislamiento acústico

Parámetros que determinan las previsiones técnicas: DB HR Limitación de demanda energética

Parámetros

Se tendrá en cuenta la ubicación del edificio en la zona climática D3. Para la comprobación de la limitación de la demanda energética se ha tenido en cuenta además la transmitancia media de los muros de cada fachada a todas las orientaciones, incluyendo en el promedio los puentes térmicos integrados en la fachada tales como contorno de huecos pilares en fachada y de cajas de persianas, la transmitancia media de huecos de fachadas para cada orientación y el factor solar modificado medio de huecos de fachadas para cada orientación.

(31)

B.2 Cubiertas

Descripción del sistema: En zona habitaciones: cubierta inclinada existente de chapa sobre tubos de acero apoyados en forjado existente, creando un espacio de 1,60 m de altura media para ventilación.

En zona central: cubierta plana invertida existente

En nuevas salas de estar: cubierta inclinada ligera de acero sobre perfilería de acero.

Seguridad estructural peso propio,sobrecarga de uso, viento, sismo Según DB SE-AE. Ver capítulo D.4 ESTRUCTURA

Salubridad: Protección contra la humedad Grado de Impermeabilidad único (completo)

Condiciones constructivas y componentes según apartado 2.4.2 de DB HS 1.

Salubridad: Evacuación de aguas

Evacuación por gravedad sin canalón a jardín o terraza. Seguridad en caso de incendio

R 30

Seguridad de utilización Parámetros del CTE Aislamiento acústico Parámetros del CTE

Limitación de demanda energética Parámetros del CTE

Diseño y otros Parámetros

Parámetros del Programa

B.3 Terrazas y balcones

Descripción del sistema: NO EXISTEN

B.4 Paredes interiores sobre rasante en contacto con espacios habitables

(32)

C. Sistema de compartimentación:

Se definen en este apartado los elementos de cerramiento y particiones interiores. Los elementos seleccionados cumplen con las prescripciones del Código Técnico de la Edificación, cuya justificación se desarrolla en la memoria de proyecto de ejecución en los apartados específicos.

Se entiende por partición interior, conforme al “Apéndice A: Terminología” del Documento Básico HE1, el elemento constructivo del edificio que divide su interior en recintos independientes.

Pueden ser verticales u horizontales.

Se describirán también en este apartado aquellos elementos de la carpintería que forman parte de las particiones interiores (carpintería interior).

Descripción del sistema: (Ver plano de acabados) Partición 1 MP.1 CITARA ENLUCIDA.

Partición 2 MP.2 TABICÓN ENLUCIDO. Partición 3 MP.3 RASILLA ENLUCIDA

Partición 4 MP.4 CABECEROS HABITACIONES Partición 5 MP.5 DOBLE RASILLA ENCLUCIDAS Partición 6 MP.6 ½ PIE ENFOSCADO

Partición 7 MP.7 ½ PIE ENFOSCADO CON TRASDOSADO ENLUCIDO Partición 8

Parámetros

Descripción de los parámetros determinantes para la elección de los sistemas de particiones: Ruido, Seguridad de incendio, etc Partición 1 MP.1 CITARA ENLUCIDA.

Aislamiento del ruido entre habitaciones Partición 2 MP.2 TABICÓN ENLUCIDO.

Partición típica entre espacios con menor prestación acústica Partición 3

MP.3 RASILLA ENLUCIDA

Tabique de poco espesor combinado con tabicón para construir hornacina de puertas correderas de aseos

Partición 4 MP.4 CABECEROS HABITACIONES

Sistema de construcción de hornacinas de cabeceros de habitacs. Partición 5 MP.5 DOBLE RASILLA ENCLUCIDAS

Cierre de espacios de instalaciones Partición 6 MP.6 ½ PIE ENFOSCADO

Compartimentación incendios claramente identificable Partición 7 MP.7 ½ PIE ENFOSCADO CON TRASDOSADO ENLUCIDO

Compartimentación incendios claramente identificable Partición 8

D. Sistema de acabados:

Relación y descripción de los acabados empleados en el edificio, así como los parámetros que determinan las previsiones técnicas y que influyen en la elección de los mismos.

Revestimientos exterior. Descripción del sistema: Revestimiento 1 Ünico revestimiento de ladrillo visto existente Revestimiento 2

Revestimiento 3

Parámetros que determinan las previsiones técnicas Revestimiento 1 Se mantiene aspecto exterior

Revestimiento 2 Revestimiento 3

Revestimientos interiores Descripción del sistema: Revestimiento 1 pared 1. GRES en paredes

Revestimiento 2 pared 2. PINTURA PLÁSTICA LISA MATE Revestimiento 3

Parámetros que determinan las previsiones técnicas Revestimiento 1 pared 1. GRES en paredes

Limpieza e higiene

Revestimiento 2 pared 2. PINTURA PLÁSTICA LISA MATE Limpieza e higiene
