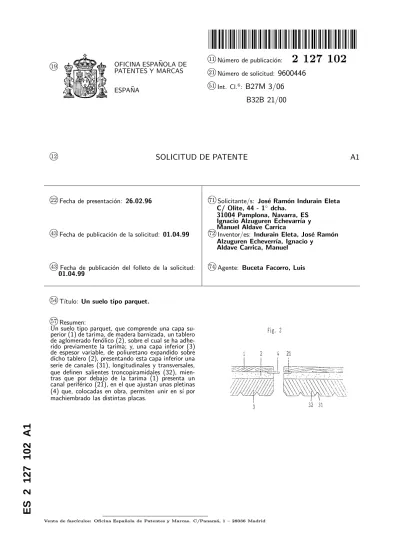

k
19 OFICINA ESPA ˜NOLA DE
PATENTES Y MARCAS ESPA ˜NA
N´umero de publicaci´on:
2 127 102
k 21N´umero de solicitud:9600446
k 51Int. Cl.6:B27M 3/06
B32B 21/00
k 12SOLICITUD DE PATENTE
A1
k22Fecha de presentaci´on: 26.02.96 k
71 Solicitante/s: Jos´e Ram´on Indurain Eleta
C/ Olite, 44 - 1◦ dcha. 31004 Pamplona, Navarra, ES Ignacio Alzuguren Echevarr´ıa y Manuel Aldave Carrica
k
43Fecha de publicaci´on de la solicitud: 01.04.99 k
72 Inventor/es: Indurain Eleta, Jos´e Ram´on
Alzuguren Echeverr´ıa, Ignacio y Aldave Carrica, Manuel
k
43 Fecha de publicaci´on del folleto de la solicitud:
01.04.99
k
74 Agente: Buceta Facorro, Luis
k
54T´ıtulo: Un suelo tipo parquet.
k
57Resumen:
Un suelo tipo parquet, que comprende una capa su-perior (1) de tarima, de madera barnizada, un tablero de aglomerado fen´olico (2), sobre el cual se ha adhe-rido previamente la tarima; y, una capa inferior (3) de espesor variable, de poliuretano expandido sobre dicho tablero (2), presentando esta capa inferior una serie de canales (31), longitudinales y transversales, que definen salientes troncopiramidales (32), mien-tras que por debajo de la tarima (1) presenta un canal perif´erico (21), en el que ajustan unas pletinas (4) que, colocadas en obra, permiten unir en s´ı por machiembrado las distintas placas.
ES
2
127
102
DESCRIPCION Un suelo tipo parquet.
La presente invenci´on se refiere a un nuevo
tipo de parquet, que est´a constituido por una
placa que ya est´a totalmente acabada, es decir,
lijada y barnizada y que se coloca directamente en obra sobre el forjado del piso, sin la
necesi-dad de realizar soleras de hormig´on o mortero ni
ning´un material de agarre derivado del cemento.
El parquet, es decir una serie de placas o
l´aminas de madera, adheridas entre s´ı y sobre
un suelo previamente preparado, es uno de los productos que se emplea asiduamente en la
cons-trucci´on, puesto que ofrece unas ´optimas
ga-rant´ıas de aislamientos y resistencia, sin que ello vaya en detrimento de conseguir un perfecto
aca-bado; se trata adem´as de un producto que tiene
una larga duraci´on y que puede ser nuevamente
pulido y barnizado en sucesivas etapas de su
exis-tencia. Trat´andose de simples l´aminas de
ma-dera, es necesario que el suelo sobre el cual vayan
a fijarse est´e perfectamente nivelado y raseado,
puesto que el ´unico elemento que se interpone
en-tre ellos es una capa de pegamento, adem´as del
barniz colocado al final.
El suelo que aqu´ı se preconiza presenta una placa o plancha, que queda estructurada por los siguientes elementos:
- una capa superior de tarima de madera bar-nizada, similar a la que constituye el parquet con-vencional.
- un tablero de aglomerado fen´olico, sobre el
cual se ha adherido previamente la tarima. - una capa inferior, de espesor variable, de po-liuretano expandido sobre dicho tablero.
Seg´un una importante caracter´ıstica de la
pre-sente invenci´on, la capa inferior de poliuretano
presenta una pluralidad de canales longitudinales y transversales, que preferentemente definen sa-lientes troncopiramidales, de base menor dirigida hacia la cara exterior, colocada sobre el suelo en
el momento de la fijaci´on del parquet. La
fina-lidad de estos salientes y canales es facilitar la
fijaci´on del parquet, ya que este proceso se
rea-liza depositando poliuretano expandido de
cata-lizaci´on r´apida, directamente sobre el suelo y en
puntos repartidos estrat´egicamente, para que al
producirse su expansi´on llenen dichos canales o
ranuras, sin que por ello ocasione un empuje sig-nificativo del suelo hacia arriba y lograr as´ı una
perfecta fijaci´on en todo tipo de suelo.
Otra caracter´ıstica de este suelo radica en la
forma de ensamblaje o uni´on entre las placas que
lo componen, a efectos de lo cual cada placa est´a
dotada, por debajo de la tarima, de un canal en el cual se ajustan unas pletinas de acero, que se
co-locan en obra, y que permiten realizar una uni´on
por machiembrado entre las distintas placas antes de adherirlas al suelo.
Las ventajas que reporta este nuevo tipo de
suelo son m´ultiples, tanto en reducci´on de
cos-5 10 15 20 25 30 35 40 45 50 55 60
entonces un tiempo de secado y la terminaci´on
de la obra puede hacerse con mucha antelaci´on;
la presentaci´on del producto ya lijado y barnizado
elimina tambi´en este tipo de operaciones una vez
colocado en el suelo.
Reduce tambi´en costos en su colocaci´on,
puesto que es necesario menos personal con
me-nor cualificaci´on; al colocarse directamente sobre
el suelo, se pueden salvar, sin m´as que cortar el
poliuretano de la capa inferior, incluso las
con-ducciones o los tubos colocados sobre ´el; de igual
forma la nivelaci´on es sumamente sencilla y basta
calzar o rebajar el poliuretano.
El acabado de este producto es comparable
a un m´armol, ya que no aparecen grietas ni se
produce el t´ıpico arqueado del parquet, producto
de una filtraci´on de humedad o por alguna otra
causa; el barnizado es uniforme ya que se realiza
en f´abrica con capas, mezclas y tiempos de secado
controlados y con barnices del mismo tipo dureza y elasticidad controladas.
La mejora en cuanto a la posible filtraci´on
de humedades tambi´en es evidente, puesto que
adem´as de presentarse perfectamente protegido
por el barniz, las piezas acoplan entre s´ı sin
fisu-ras, lo cual reduce el paso de humedades; a´un en el
supuesto de que alg´un tipo de humedad se filtre el
aglomerado y el poliuretano sirven de elementos aislantes. De igual forma existe un elevado
ais-lamiento t´ermico y ac´ustico tanto por la madera
como por la capa de poliuretano, que distribuye
la onda del impacto a trav´es del material el´astico,
quedando el ruido reducido a tonos y frecuencias dif´ıcilmente audibles.
Estas y otras ventajas de la presente invenci´on
se comprender´an m´as f´acilmente con la ayuda de
la descripci´on siguiente realizada en base a un
ejemplo pr´actico de realizaci´on: dicha descripci´on
se realiza en base a los dibujos que se presentan hojas anexas a esta memoria, en los que:
La figura 1 muestra una vista en secci´on
trans-versal y planta inferior de una placa de parquet
realizado conforme a esta invenci´on.
La figura 2 muestra en detalle dos placas de esta naturaleza enfrentadas entre s´ı, antes de rea-lizarse el acoplamiento entre ambas.
La figura 3 muestra finalmente una placa de estas caracter´ısticas en una vista en perspectiva superior.
El suelo tipo parquet objeto de esta invenci´on
presenta una placa que se estructura de arriba a abajo, en las siguientes capas: una capa superior formada por una tarima de madera barnizada (1);
un tablero de aglomerado fen´olico (2), sobre el
cual se ha adherido previamente la tarima (1), y una capa inferior (3) de espesor variable, de poliuretano expandido sobre dicho tablero (2).
As´ı realizada una placa de estas
carac-ter´ısticas, en la propia f´abrica, es lijada y
barni-zada en la superficie de la tarima (1), mostrando as´ı un elemento dispuesto a ser colocado en obra
hacia la cara exterior, que se sit´ua sobre el suelo, todo ello con la finalidad de que al depositar un
poliuretano expandido, de catalizaci´on r´apida,
di-rectamente sobre el suelo y en puntos repartidos
estrat´egicamente, con su expansi´on se llenen
es-tos canales o ranuras (31) y la placa queda fijada
entonces al suelo sin que la expansi´on de este
pro-ducto provoque un empuje significativo del suelo hacia arriba.
En cuanto a la fijaci´on de las distintas placas
entre s´ı, indicar que cada una de ellas est´a dotada
de un canal circundantes (21), situado
inmedia-tamente debajo de la porci´on de tarima (1) y en
la parte correspondiente al tablero fen´olico (2),
referenciada en las figuras con el n´umero (21), de
tal forma que introduciendo en una de las piezas
una pletina de acero (4), antes de la colocaci´on
5 10 15 20 25 30 35 40 45 50 55 60 65
de la pieza en obra, y agrupando dos piezas entre s´ı por machiembrado se consigue su acoplamiento
y adem´as su posicionamiento, formando una
su-perficie superior totalmente uniforme continua y a nivel.
No se considera necesario hacer m´as extensa
esta descripci´on para que cualquier experto en la
materia comprenda el alcance de la invenci´on y
las ventajas que de la misma se derivan.
Los t´erminos en los que se ha redactado esta
memoria deber´an ser tomados siempre en sentido
amplio y no limitativo.
Los materiales, forma y disposici´on de los
ele-mentos ser´an susceptibles de variaci´on siempre y
cuando ello no suponga una alteraci´on de las
ca-racter´ısticas esenciales del invento, que se
REIVINDICACIONES
1. Un suelo tipo parquet, formado por
pla-cas adosables, caracterizado porque cada una
de estas placas se estructura en: a) una capa su-perior de tarima (1), de madera barnizada; b) un
tablero de aglomerado fen´olico (2) sobre el que se
ha adherido previamente la tarima (1); y c) una capa inferior (3), de espesor variable, de poliure-tano expandido sobre dicho tablero (2).
2. Un suelo, seg´un la reivindicaci´on anterior,
caracterizadoporque la capa inferior de poliu-retano presenta una pluralidad de canales longi-tudinales y transversales (31) que, al depositar
poliuretano expandido de catalizaci´on r´apida
di-rectamente sobre el suelo y en puntos repartidos
5 10 15 20 25 30 35 40 45 50 55 60
estrat´egicamente, al producirse su expansi´on llena
dichos canales o ranuras y consigue la fijaci´on
al suelo sin provocar un empuje significativo del suelo hacia arriba.
3. Un suelo, seg´un la reivindicaci´on anterior,
caracterizado porque dichos canales (31) defi-nen salientes troncopiramidales (32), de base me-nor hacia la cara exterior colocada sobre el suelo.
4. Un suelo, seg´un las reivindicaciones
an-teriores, caracterizado porque perif´ericamente
en todas sus caras, por debajo de la tarima (1), presenta un canal (21) en el que se ajustan unas pletinas de acero (4) que, colocadas en obra, per-miten unir entre s´ı por machiembrado las placas, formando un suelo uniforme y plano.
OFICINA ESPA ˜NOLA DE PATENTES Y MARCAS ESPA ˜NA k 21 N.◦ solicitud:
9600446
k22 Fecha de presentaci´on de la solicitud: 26.02.96
k
32 Fecha de prioridad:
INFORME SOBRE EL ESTADO DE LA TECNICA
k
51 Int. Cl.6: B27M 3/06, B32B 21/00
DOCUMENTOS RELEVANTES
Categor´ıa Documentos citados Reivindicaciones
afectadas
A PATENT ABSTRACT OF JAPAN. Vol. 16, n◦ 380 (M-1295). 1992 1-4
JP 04-124367 A (ELDAI CO LTD)
A PATENT ABSTRACT OF JAPAN. Vol. 16, n◦ 253 (M-1263). 1992 1-4
JP 04-060055 A (TOSOH CORP)
A PATENT ABSTRACT OF JAPAN CD-ROM PAJ 1996 - 5(016) 1-3
JP 08-004261 A (EDAI CO LTD)
A PATENT ABSTRACT OF JAPAN CD-ROM PAJ 1995 - 7(007) 1,2
JP 07-097849 A (KAWAI MUSICAL INSTR MFG)
A PATENT ABSTRACT OF JAPAN. Vol. 16, n◦ 416 (M-1304). 1992 1
JP 04-140361 A (MATSUSHITA ELECTRIC WORKS LTD)
A WO 9113755 A (DALMARTELLO) (19.09.1991), todo el documento. 1,2
A US 5264062 A (OSHUMI) (23.11.1993), todo el documento. 1
A US 3186130 A (GRAY) (01.01.1965), todo el documento. 4
A EP 391210 A (GRIMM) (10.10.1990), resumen; figuras.
Categor´ıa de los documentos citados X:
Y: A:
de particular relevancia
de particular relevancia combinado con otro/s de la misma categor´ıa
refleja el estado de la t´ecnica
O: P: E:
referido a divulgaci´on no escrita
publicado entre la fecha de prioridad y la de presentaci´on de la solicitud
documento anterior, pero publicado despu´es de la fecha de presentaci´on de la solicitud
El presente informe ha sido realizado
× para todas las reivindicaciones para las reivindicaciones n◦:
