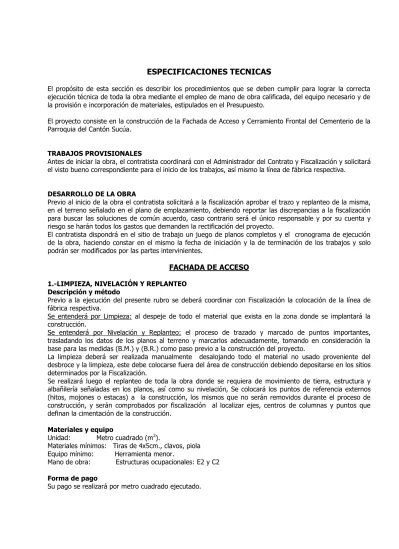

ESPECIFICACIONES TECNICAS

(1)

ESPECIFICACIONES TECNICAS

El propósito de esta sección es describir los procedimientos que se deben cumplir para lograr la correcta ejecución técnica de toda la obra mediante el empleo de mano de obra calificada, del equipo necesario y de la provisión e incorporación de materiales, estipulados en el Presupuesto.

El proyecto consiste en la construcción de la Fachada de Acceso y Cerramiento Frontal del Cementerio de la Parroquia del Cantón Sucúa.

TRABAJOS PROVISIONALES

Antes de iniciar la obra, el contratista coordinará con el Administrador del Contrato y Fiscalización y solicitará el visto bueno correspondiente para el inicio de los trabajos, así mismo la línea de fábrica respectiva.

DESARROLLO DE LA OBRA

Previo al inicio de la obra el contratista solicitará a la fiscalización aprobar el trazo y replanteo de la misma, en el terreno señalado en el plano de emplazamiento, debiendo reportar las discrepancias a la fiscalización para buscar las soluciones de común acuerdo, caso contrario será el único responsable y por su cuenta y riesgo se harán todos los gastos que demanden la rectificación del proyecto.

El contratista dispondrá en el sitio de trabajo un juego de planos completos y el cronograma de ejecución de la obra, haciendo constar en el mismo la fecha de iniciación y la de terminación de los trabajos y solo podrán ser modificados por las partes intervinientes.

FACHADA DE ACCESO

1.-LIMPIEZA, NIVELACIÓN Y REPLANTEO Descripción y método

Previo a la ejecución del presente rubro se deberá coordinar con Fiscalización la colocación de la línea de fábrica respectiva.

Se entenderá por Limpieza: al despeje de todo el material que exista en la zona donde se implantará la construcción.

Se entenderá por Nivelación y Replanteo: el proceso de trazado y marcado de puntos importantes, trasladando los datos de los planos al terreno y marcarlos adecuadamente, tomando en consideración la base para las medidas (B.M.) y (B.R.) como paso previo a la construcción del proyecto.

La limpieza deberá ser realizada manualmente desalojando todo el material no usado proveniente del desbroce y la limpieza, este debe colocarse fuera del área de construcción debiendo depositarse en los sitios determinados por la Fiscalización.

Se realizará luego el replanteo de toda la obra donde se requiera de movimiento de tierra, estructura y albañilería señaladas en los planos, así como su nivelación, Se colocará los puntos de referencia externos (hitos, mojones o estacas) a la construcción, los mismos que no serán removidos durante el proceso de construcción, y serán comprobados por fiscalización al localizar ejes, centros de columnas y puntos que definan la cimentación de la construcción.

Materiales y equipo

Unidad: Metro cuadrado (m2_).

Materiales mínimos: Tiras de 4x5cm., clavos, piola Equipo mínimo: Herramienta menor.

Mano de obra: Estructuras ocupacionales: E2 y C2

Forma de pago

(2)

2.-EXCAVACIÓN A MANO SIN CLASIFICAR Descripción y método

Se entenderá por Excavación: al movimiento de tierra que por debajo del nivel marcado para la limpieza y nivelación, hasta la profundidad establecida en los planos o indicada por el Fiscalizador, sea necesario efectuar para la realización de los diferentes trabajos de cimentación.

Las excavaciones deberán ejecutarse en la forma y con las medidas necesarias para construir satisfactoriamente las diversas estructuras. Los costados de las excavaciones deberán quedar perfectamente verticales y el fondo limpio, libre de los escombros y nivelados correctamente.

Cuando por razón de la profundidad de las excavaciones o por la consistencia del suelo puedan presentarse derrumbes o deslizamientos, se construirán entibados a fin de evitar daños o accidentes.

Cuando sea necesario escalonar la cimentación, deberá tenerse especial cuidado en conservar la nivelación de los fondos. La altura de los escalones no deberá ser superior a la altura fijada para los cimientos con el fin de poder traslapar perfectamente las diferentes secciones en una longitud no inferior a la altura del cimiento especificado.

El contratista deberá tomar las precauciones necesarias para evitar a toda costa el ingreso de agua en las excavaciones que estuvieren listas para cimentar. De todas maneras si por razones imponderables el terreno se deteriorare por efectos de humedad, se deberán realizar los análisis y estudios necesarios para profundizar los niveles de la cimentación.

Unidad: Metro cúbico (m³). Equipo mínimo: Herramienta menor.

Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2.

Forma de pago

Su pago se realizará por metro cúbico ejecutado.

3.-REPLANTILLO DE PIEDRA E=20cm Descripción y método

Como se establece en el proyecto, la capa inferior soportante del plinto, las áreas donde se colocará contrapiso y las áreas destinadas a la acera, deben llegar hasta el nivel de cota establecido en los planos, ya sea en corte o terraplén y se formará con material pétreo (piedras).

La colocación de este replantillo de piedra se realizará sobre terreno previamente nivelado. La piedra que se utilizará será piedra bola de río, lavada y de un diámetro promedio de 20 cm, con la finalidad de eliminar la mayor parte posible de vacíos se colocará grava gruesa para emporamiento (pachilla)

Los materiales se transportarán desde su origen, del sitio de la obra hasta su lugar de colocación en volquetas que se depositarán en montones y luego serán distribuidos sobre el suelo natural previamente desbrozado y despejado

Unidad: Metro cuadrado (m²).

Materiales mínimos: Piedra bola de diámetro 20cm promedio, material granular pachilla Equipo mínimo: Herramienta menor

Mano de obra: La mínima calificada: Estructuras ocupacionales E2 y D2

Forma de pago

Su pago se realizará por metro cuadrado ejecutado.

4.- HORMIGON SIMPLE DE f’c=140 kg/cm² REPLANTILLO DE e=5cm Descripción y método

Es el hormigón simple, de resistencia a la compresión de f´c = 140 Kg/cm2 a los 28 días, utilizado como la base de apoyo de elementos estructurales y que no requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.

El hormigón cumplirá con los niveles y cotas de fundación determinados en los planos del proyecto. El control del espesor mínimo e= 5cm, determinado en planos. No se permitirá verter el hormigón desde alturas superiores a 2.00 m. por la disgregación de materiales.

(3)

Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

Materiales mínimos: Cemento, arena y grava triturada Equipo mínimo: Herramienta menor y concretera

Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2

Forma de pago

5.-RELLENO COMPACTADO CON MATERIAL DE MEJORAMIENTO Y PLANCHA COMPACTADORA

Descripción y método

Será el conjunto de operaciones para la construcción de rellenos con material de reposición (lastre), hasta llegar a los niveles y cotas determinadas y requeridas.

Los rellenos se harán con material adecuado, colocados, en capas horizontales sucesivas de espesor no mayor de 20 cm. en circunstancias especiales y previa autorización por escrito del Fiscalizador el espesor de la capa puede cambiar.

Todos los rellenos se realizarán en terrenos que no contengan materia orgánica, basura y otros desperdicios. El relleno se lo hará en capas no mayores de 20 cm. cada una, regadas con agua y compactadas al 100 % del PROCTOR ESTÁNDAR o 98% del PROCTOR MODIFICADO con plancha compactadora o como lo determine el estudio técnico respectivo.

Fiscalización aprobará o rechazará la entrega del rubro concluido, el contratista notificará al fiscalizador oportunamente la forma cómo va a realizar el relleno y la calidad de los materiales a usarse.

Unidad: Metro cúbico (m³). Materiales mínimos: Material de mejoramiento

Equipo mínimo: Herramienta menor y compactador de plancha

Mano de obra: La mínima calificada: Estructuras Ocupacionales: E2 y D2

Forma de pago

Se pagará por metro cubico (m³) ejecutado

6.-HORMIGON SIMPLE DE 210 kg/cm² EN PLINTOS. Descripción y método

Este rubro consistirá en la construcción de plintos de hormigón simple para la batería sanitaria, de conformidad con las alineaciones, dimensiones y las secciones típicas indicadas en los planos y de acuerdo con estas especificaciones.

Ya colocada la armadura del plinto se procederá a fundir con el hormigón simple el cual cumplirá una resistencia a la compresión de 210 kg/cm² a los 28 días, con una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada), con armadura de hierros de 12 mm, el hormigón deberá ser vaciado o colocado sobre la base preparada, esparcido y consolidado al espesor requerido. Todo el hormigón deberá ser apisonado y vibrado superficialmente para eliminar todos los vacíos y deberá ser taqueado a fin de que el mortero suba a la superficie, después de lo cual se le dará un acabado alisado con una paleta de madera. El fiscalizador podrá exigir al contratista la reconstrucción de los plintos mal alineados o desplomados.

Unidad: Metro cubico (m³).

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante Equipo mínimo: Concretera, Vibrador y Herramienta Menor

Mano de obra: La mínima calificada: Estructuras ocupacionales E2, D2 y C2

Forma de pago

(4)

7.-HORMIGÓN CICLÓPEO, CON H°S° DE F´C= 180 GK/CM2, INCLUYE ENCOFRADO Descripción y método

Este rubro es el hormigón simple con piedras y/o cantos, generalmente de baja resistencia, utilizado como la base de apoyo de las cadenas. El hormigón cumplirá con lo indicado en la presente especificación técnica. Los Niveles y cotas de fundación serán los determinados en los planos del proyecto

Este hormigón estará conformado por el 60% de hormigón simple y el 40% de piedra de preferencia angular, cumpliendo una resistencia a la rotura de f’c= 180 kg/cm² con una dosificación volumétrica 1:2:4 de cemento, arena y grava. Estará construido con material pétreo limpio (piedra) debidamente clasificada, cuidando que su diámetro máximo no sea mayor a 15 cm.

Equipo mínimo: Concretera, Herramienta menor

Materiales mínimos: Cemento, Piedra bola, Arena, Grava Triturada, Tabla de encofrado, Tiras de 4x5cm, Clavos.

Equipo mínimo: Herramienta menor,

Forma de pago

8.-HORMIGON SIMPLE DE F´C=210 kg/cm² EN CADENAS, INCLUYE ENCOFRADO Descripción y método

El objetivo de este rubro es la construcción de las cadenas de hormigón, o vigas de amarre de la cimentación, especificados en los planos estructurales del proyecto. Incluye el proceso de fabricación, vertido y curado del hormigón.

Luego de colocada la armadura de las cadenas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) y una resistencia de 210 kg/cm2 a los 28 días. Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de las cadenas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.

Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la cadena fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Clavos.

Equipo mínimo: Concretera, Vibrador y Herramienta Menor

Forma de pago

9.-HORMIGON SIMPLE DE F´C=210 kg/cm² EN COLUMNAS, INCLUYE ENCOFRADO Descripción y método

Es el hormigón de resistencia a la compresión de f´c= 210 Kg/cm2 a los 28 días, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.

Luego de colocadas las armaduras de columnas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la

(5)

reconstrucción de las columnas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.

Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la columna fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Caña guadua, Clavos.

Forma de pago

10.-HORMIGON SIMPLE DE F´C=210 kg/cm² EN VIGAS, INCLUYE ENCOFRADO Descripción y método

Luego de colocadas la armadura de las vigas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de vigas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.

Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la viga fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

Forma de pago

11.-HORMIGON SIMPLE DE F´C=210 kg/cm² EN LOSETA, INCLUYE ENCOFRADO Descripción y método

(6)

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Tabla de encofrado, Tiras de 4x5cm, Clavos, Caña guadua.

Forma de pago

12.-ACERO DE REFUERZO HASTA 14mm Descripción y método

En este rubro se ejecutaran las operaciones necesarias para cortar, doblar, conformar ganchos, y colocar el acero de refuerzo longitudinal y transversal que se requiere en la conformación de elementos de hormigón armado. Se usarán varillas corrugadas de fabricación nacional y/o extranjera de sección redonda medida en milímetros; y una resistencia a la fluencia fy=4200 kg/cm² y con diámetros y dimensiones que se indiquen en las planillas de hierro y planos estructurales revisados en obra y las indicaciones dadas por el calculista y/o la fiscalización

El acero utilizado estará libre de toda suciedad, escamas sueltas, pintura, herrumbre u otra sustancia que perjudique la adherencia con el hormigón. Se agrupará el acero preparado, por marcas, con identificación de su diámetro y del elemento estructural al que corresponde

La disposición de las armaduras serán mantenidas firmes y seguras en las posiciones que los planos estructurales, tal como se indican y no se admitirán cambios en la sección de la varillas por ningún concepto, salvo que algunas secciones hayan sido retiradas del mercado, en éstos casos se reemplazarán por la sección inmediata superior.

En lo que se refiere a los empalmes y traslapes, éstos se efectuarán como indican los planos y siempre evitando que su localización sea en puntos de máximo esfuerzo de tensión.

Conforme al orden de ejecución de la estructura, se colocará y armadura el acero de refuerzo, cuidando siempre de ubicar y asegurar el requerido para etapas posteriores, antes de los hormigonados de las etapas previas.

Se tendrá especial cuidado en el control del espaciamiento mínimo entre varillas, en la distribución de estribos y en el orden de colocación en los lugares de cruces entre vigas y columnas. Igualmente deberá verificarse en la distribución y colocación de estribos, que los ganchos de estos, se ubiquen en forma alternada.

En todos los elementos terminados, se controlará los niveles y plomos de la armadura y la colocación de separadores, sillas y demás auxiliares para la fijación y conservación de la posición del hierro y el cumplimiento de los recubrimientos mínimos del hormigón.

En general, para todo elemento de hormigón armado, se asegurará con alambre galvanizado todos los cruces de varilla, los que quedarán sujetos firmemente, hasta el vaciado del hormigón

Unidad: Kilogramo (kg).

Materiales mínimos: Acero de refuerzo, alambre de amarre Equipo mínimo: Herramienta menor

Forma de pago

La medición será de acuerdo a la cantidad efectiva ejecutada y colocada en obra, la que se verificará por marcas, previo a la colocación del hormigón. Su pago será por kilogramo

(7)

13.-SUM.-INST. DE MALLA ELECTROSOLDADA DE 15x15cm, d=5mm, EN LOSETA DE CUBIERTA Descripción y método

En este rubro se ejecutaran las operaciones necesarias para suministrar y colocar malla electrosoldada, de acuerdo a como se indica en el plano, esta malla que cumple la función de retracción de fraguado, para evitar agrietamientos o fisuras.

La malla utilizada estará libre de toda suciedad, escamas sueltas, pintura, herrumbre u otra sustancia que perjudique la adherencia con el hormigón, compuesta de barras de acero corrugadas d=5mm, longitudinales y transversales, que se cruzan en forma cuadrada, (15x15) cm estando las mismas soldadas en todas sus intersecciones y una resistencia a la fluencia fy=4200 kg/cm, colocadas en sitio y revisadas en obra y las indicaciones dadas por fiscalización

Materiales mínimos: Malla electrosoldada de 15x15cm d=5mm Equipo mínimo: Herramienta menor

Mano de obra: La mínima calificada: Estructuras Ocupacionales: E2 y C2

Forma de pago

Se pagará por metro cuadrado.

14.-MAMPOSTERIA DE LADRILLO e=15cm, con mortero 1:4 Descripción y método

Es la construcción de muros continuos, compuestos por unidades de ladrillos de arcilla cocida elaborados manualmente, y ligados artesanalmente mediante mortero.

El objetivo de éste rubro es el disponer de paredes divisorias y delimitantes de espacios definidos así como cerramiento perimetral del área cuya ejecución se defina en planos y los requeridos en obra.

Se inicia con la colocación de una capa de mortero sobre la base rugosa que va a soportar la mampostería, la que deberá estar libre de sedimentos, agregados sueltos, polvo u otra causa que impida la perfecta adherencia del mortero, para continuar con la colocación de la primera hilera de ladrillos. Las capas de mortero, que no podrán tener un espesor inferior a 15mm, se colocará en las bases y cantos de los ladrillos para lograr que el mortero siempre se encuentre a presión, y no permitir el relleno de las juntas verticales desde arriba.

Durante la ejecución del rubro, se realizará el retiro y limpieza de la rebaba de mortero que se produce en la unión de ladrillos. Las paredes deberán protegerse de la lluvia, dentro de las 48 horas posteriores a su culminación. Si bien no es necesario un mantenimiento de éste rubro, el constructor garantizará la correcta elaboración de la mampostería hasta el momento de la entrega de obra.

Los bloques a utilizarse serán huecos, de masa homogénea, prensados, sin grietas, de forma regular, tamaño uniforme y bien compactados. Las paredes deberán construirse perfectamente trabadas, las hiladas serán horizontales y aplomadas en toda su extensión, el mortero a utilizarse será (cemento-arena) en una dosificación volumétrica 1:4

Una vez concluida la mampostería, la Fiscalización efectuará la última verificación de que éstas se encuentran perfectamente aplomadas, niveladas y en las dimensiones previstas en planos.

Unidad: Metro cuadrado (m²)

Materiales mínimos: Ladrillo de dimensión 15x20x40cm, Cemento, Arena Equipo mínimo: Herramienta menor

Forma de pago

La medición será de acuerdo a la cantidad efectiva ejecutada en obra, su pago será por metro cuadrado.

15.-MAMPOSTERIA DE LADRILLO e=20cm, con mortero 1:4 Descripción y método

Es la construcción de muros continuos, compuestos por unidades de ladrillos de arcilla cocida elaborados manualmente, y ligados artesanalmente mediante mortero, su colocación será hechado.

(8)

Forma de pago

16.-ENLUCIDO VERTICAL Descripción y método

El trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, en superficies verticales de ancho mayor a 40 cm.

En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de albañilería aplicando una capa de base antes del enlucido final.

Limpiar y humedecer las superficies de albañilería y hormigón antes de aplicar enlucidos. Estas superficies serán ásperas y de ser necesario martilladas, como para prever la adherencia debida.

Unidad: Metro cuadrado (m²) Materiales mínimos: Cemento, arena fina y agua Equipo mínimo: Herramienta menor

Forma de pago

La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro cuadrado

17.-ENLUCIDO HORIZONTAL Descripción y método

El trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, en superficies horizontales de ancho mayor a 40 cm.

En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de albañilería aplicando una capa de base antes del enlucido final.

Limpiar y humedecer las superficies de albañilería y hormigón antes de aplicar enlucidos. Estas superficies serán ásperas y de ser necesario martilladas, como para prever la adherencia debida.

(9)

Unidad: Metro cuadrado (m²) Materiales mínimos: Cemento, arena fina y agua Equipo mínimo: Herramienta menor

Forma de pago

La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro cuadrado.

18.-ENLUCIDO DE FAJAS Descripción y método

Se entiende por enlucido de fajas al estucado de las uniones o aristas que abarcan una sección de ancho hasta de 40cm y el trabajo comprende un enlucido de una capa de mortero cemento-arena proporción 1:3, para luego colocarse en todas las superficies de albañilería y concreto de columnas, vigas y dinteles que estén expuestos a la visita de este rubro

En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea de un espesor total máximo de 15mm. Cuando sea necesario se emparejará cualquier irregularidad del trabajo de enlucido. La Fiscalización aprobará la ejecución del rubro así como los materiales utilizados a satisfacción de la entidad contratante

Unidad: Metro (m)

Materiales mínimos: Cemento, arena, agua Equipo mínimo: Herramienta menor

Forma de pago

La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro lineal.

19.-MOLDURAS 2X7 CM., CON MORTERO 1:3 Descripción y método

Este rubro consiste en realizar molduras con mortero cemento-arena proporción 1:3., a ser construidos conforme se indica en los diseños.

Previamente a la ejecución del rubro, se limpiará la superficie de todo material suelto, removiendo aquellos materiales extraños o residuos de morteros. Luego se colocará una malla de alambre galvanizado tejido, asegurada firmemente con clavos de 2" y maestras colocadas, cuidando de que éstas estén perfectamente niveladas entre sí.

Después de ejecutar los trabajos preliminares señalados anteriormente, a continuación se humedecerán los paramentos para aplicar la capa de revoque grueso castigando todas las superficies a revestir con mortero de cemento y arena, nivelando y enrasando posteriormente con una regla entre maestra y maestra toda la superficie. Luego de fraguado dicho revoque se aplicará una segunda y última capa de mortero de cemento en proporción 1 : 3, en un espesor adecuado de manera que no se provoquen grietas un vez que este seco el mismo, la moldura terminada deberá quedar en un espesor de 3cm, el enlucido será con acabado liso, y/o instrucciones del Fiscalizador de Obra.

En general todo el enlucido de mortero se aplicará en varias capas hasta conseguir una superficie homogénea. El Fiscalizador aprobará o desaprobará la ejecución del rubro así como los materiales utilizados cuando estos estén a satisfacción de la entidad contratante, caso contrario de encontrarse alguna irregularidad en cuanto a materiales de construcción o acabados, se solicitará la enmienda respectiva a costo del contratista.

Unidad: Metro (m)

Materiales mínimos: Cemento, arena, agua, Tiras de 2.2X5cm encofrado, Clavos 2" para concreto, Alambre galvanizado

Equipo mínimo: Herramienta menor

(10)

Forma de pago

La medición será de acuerdo a la cantidad real ejecutada en obra. Su pago será por metro lineal.

20.-HORMIGON SIMPLE DE F´C=210 kg/cm² EN CONTRAPISO e=6cm Descripción y método

Es el hormigón de determinada resistencia, utilizado como base de la estructura y que si requiere el uso de encofrados, incluye el proceso de fabricación, vertido y curado del hormigón.

Procedimiento:

Previamente Fiscalización aprobará la colocación del acero de refuerzo e indicará que se puede iniciar con el hormigonado. Se deberá realizar un trazado de niveles y colocación de guías que permitan una fácil determinación del espesor proyectado. Verificado el cumplimiento de los requerimientos previos, con el hormigón elaborado en obra o premezclado, se procederá a colocar en capas de espesor que permitan un fácil y adecuado vibrado y compactación del hormigón que se va vertiendo.

El hormigón debe cumplir la resistencia a la compresión de f`c = 210kg/cm2 a los 28 días. Fiscalización aprobará el tipo, dosificación, instrucciones y recomendaciones al utilizar aditivos.

Previo al inicio de la construcción el diseño del hormigón elaborado en laboratorio deberá tener el visto bueno y aprobación de fiscalización.

Es el hormigón consistirá de agregados finos (arena gruesa), agregados gruesos (grava triturada ¾”) y agua potable, mezclados de acuerdo a una proporción.

Previamente Fiscalización aprobará la colocación del acero de refuerzo e indicará que se puede iniciar con el hormigonado.

El trabajo incluye la preparación y control de hormigón vaciado en el lugar, o premezclado, según se requiera.

Las disposiciones generales de estas especificaciones se aplican a todo el trabajo incluido bajo esta sección.

Unidad: Metro cuadrado (m2).

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante Equipo mínimo: Concretera, Vibrador y Herramienta Menor

Forma de pago

21.-REVESTIMIENTO DE PIEDRA DECORATIVA ESCUADRA FALSA AMARILLA Descripción y método

Son todas las actividades requeridas para la provisión y aplicación de un recubrimiento de piedra decorativa natural de tipo escuadrada color amarillo, a colocarse en las áreas definidas según se indica en los planos, utilizada en ambientes exteriores como decoración en una obra arquitectónica.

Previo a la ejecución del rubro se verificarán los planos del proyecto, determinando los sitios a ubicar el revestimiento. La piedra decorativa empleada será en presentación natural de color amarilla que cumpla las propiedades básicas de apariencia, estructura y resistencia, presentando una textura adecuada y compacta, libre de cavidades, fisuras y material blando o orgánico, la piedra ha de ser durable y tener la capacidad de resistencia a la acción de desintegración del tiempo y cambios agresivos de temperatura. La Piedra será colocada acoplando cada elemento natural formando una pared rústica, para lo cual deberá escuadrar la misma de ser necesario. Para la colocación de la piedra el área a revestir debe estar con una capa de enlucido rugoso para asegurar el refuerce de la misma a la superficie y para facilitar la adhesión del revestimiento, empleando una mezcla con un pegamento estándar compuesto (cemento, arena bien gradada y aditivos especiales) listo para agregar agua para revestimiento de piedra que debe ser uniforme y que no exceda de 5 mm, distribuida con dentada.

Una vez realizado el revestimiento y ocurrido el secado respectivo del mismo, se deberá aplicar un impermeabilizante incoloro a base de siliconas, la aplicación se realizará en dos capas en el lapso de una hora cada una.

El Fiscalizador verificará el trabajo realizado, comprobando empalmes, nivelación y remates del trabajo terminado, se comprobarán que no existan piezas mal adheridas. Fiscalización aprobará o rechazará la ejecución parcial o total del rubro con las tolerancias y pruebas de las condiciones en las que se entrega el rubro concluido, sobre todo verificando que la piedra colocada sea de la consistencia y color solicitada.

(11)

Materiales mínimos: Piedra decorativa natural andesita amarilla, pegamento estándar compuesto (cemento, arena bien gradada y aditivos especiales) para piedra, empore, impermeabilizante incoloro a base de siliconas y agua

Equipo mínimo: Herramienta menor y amoladora

Mano de obra: La mínima calificada: Estructuras Ocupacionales: E2, D2 y C2

Forma de pago

Se pagará por metro cuadrado (m²) ejecutado.

22.- PINTURA LATEX LAVABLE Descripción y método

Es el revestimiento que se aplica a mampostería, elementos de hormigón y otros interiores y/o exteriores, mediante pintura de caucho sobre: empaste, estucado, enlucido de cemento, cementina o similar. El objetivo de este rubro es el disponer de un recubrimiento final en color, lavable con agua, que proporcione un acabado estético y protector de los elementos indicados en planos del proyecto, por la Fiscalización. El constructor verificará que todos los trabajos previos, tales como enlucidos, empastes, colocación de pisos, instalaciones eléctricas y protecciones en general, se encuentren concluidos. Fiscalización indicará que se puede iniciar con el rubro, cumplidos los requerimientos previos y aprobados los materiales ingresados. Se iniciará con la preparación de la superficie, resanando fisuras o grietas y rellenando hendiduras, para proceder con su lijado e igualado y aplicación de una capa de sellador de paredes interiores, con el propósito de blanquear la superficie a pintar, la que deberá estar libre de sedimentos, agregados sueltos, polvo u otra causa que impida la adherencia de la pintura, primeramente se procederá a blanquear todas estas superficies sanas y uniformes con un fondo blanco de dos componentes A y B, de la siguiente manera: diluir 2kg de del componente A (líquido) en 11 litros de agua, y a esta dilución vaya agregando poco a poco los 18 kg del componente B, mezclar hasta obtener un producto de consistencia de una pintura, aplicar y dejar secar por 24 horas para aplicar la pintura LATEX LAVABLE (dos manos), el color se definirá con la Fiscalización.

Aprobada la preparación de la superficie y verificada su uniformidad y el cumplimiento de los procedimientos descritos, se aplicará la primera capa de pintura, con rodillo en paredes lisas y con brocha o rodillo en paredes rugosas. Esta capa será aplicada a superficies completas, en tramos uniformes, para permitir un control adecuado de la calidad del trabajo y las observaciones durante el avance del trabajo. Esta capa será uniforme y logrará un tono igual, sin manchas en toda la superficie de trabajo.

Luego de la primera capa de pintura, se procederá a aplicar la segunda capa, la que logrará una superficie totalmente uniforme en tono y color, sin defectos perceptibles a la vista. Cada capa aplicada será cruzada y esperará el tiempo de secado mínimo indicado por el fabricante en sus especificaciones técnicas. La Fiscalización realizará la aceptación o rechazo del rubro concluido, verificando las condiciones en las que se entrega el trabajo concluido.

Materiales mínimos: Pintura látex lavable y fondo blanco 2 componentes Equipo mínimo: Herramienta menor

Forma de pago

23.- SUM.-INST. DE PUERTA METÁLICA DOBLE HOJA, 3.0x4.0m (según diseño) Descripción y método

Serán todas las actividades relacionadas con la provisión de materiales para la fabricación e instalación de una puerta de hierro de acuerdo con los planos, detalles del proyecto y a las indicaciones del Fiscalizador. Para la fabricación de la puerta se utilizará Tubería estructural con límite de fluencia mínimo de 2400k/cm2. Los materiales a emplearse serán: Tubo estructural rectangular de 30x70x2mm. y de 50x100x2mm, tal como se indica en el diseño establecido en los planos. Las tuberías metálicas deben estar limpias de toda aspereza, grasas o aceites. La estructura será unidas con soldadura de clase 60-11, para la seguridad se le

(12)

acoplará una cerradura de caja de buena calidad. Las dimensiones de los vanos estarán de acuerdo con las determinadas en planos y verificados antes del inicio de los trabajos. Para la instalación debe estar terminado el dintel, el vano debe estar a escuadra, terminado los filos y bordes.

Para el acabado de la puerta (pintura) se usará pintura anticorrosiva de primera calidad, con aplicación mínima de dos manos, la puerta será perfectamente instalada, sin rayones u otro desperfecto visible en la perfilería de hierro. Cualquier falla, mancha o desprendimiento en el acabado durante el proceso de instalación y posterior a la recepción provisional deberá ser reparado a costo del contratista. Fiscalización realizará la aprobación o rechazo del rubro ejecutado

Unidad: Unidad (u)

Materiales mínimos: Tubo rectangular 30x70x2mm, Tubo rectangular 50x100x2mm, bisagras de hierro, Suelda 6011, Cerradura de caja de buena calidad, Pintura anticorrosiva, Lija, disolvente y accesorios varios relacionados a la fabricación e instalación.

Equipo mínimo: Herramienta menor, soldadora eléctrica y cortadora de perfiles Mano de obra: La mínima calificada: Estructuras Ocupacionales: E2, D2 y C2

Forma de pago

Se pagará por unidad (u) suministrada e instalada.

24.-SUM.-INST. PARA BAJANTE PARA AALL DE 75mm Descripción y método

Se refiere a toda instalación para canalizar y desalojar las aguas servidas y lluvias de una edificación, se realiza normalmente para que trabaje a gravedad.

Procedimiento:

El objeto es la ejecución de las tuberías de desagües, con tuberías de PVC reforzado de 7.5 cm (3”)para uso sanitario.

Su instalación puede ser sobrepuesta en ductos verticales de instalaciones o empotrados en paredes, rigiéndose a los planos de instalaciones y a las indicaciones de fiscalización.

La tubería de PVC reforzada para uso sanitario cumplirá con las especificaciones INEN 1374: Tubería plástica. Tubería de PVC para presión.

El constructor presentará los informes de cumplimiento de estas especificaciones, de muestras tomadas del material puesto en obra, o a su vez los certificados del fabricante o lo determinado por la fiscalización. Todas las tuberías serán en sus tamaños originales de fabricación, no se permitirá el ingreso de pedazos o retazos. Las tuberías y accesorios ingresarán con la certificación del fabricante proveedor.

Verificar los recorridos de tuberías a instalarse para evitar interferencias con otras instalaciones, procurando que éstas sean lo más cortas posibles, revisar si las tuberías cruzarán juntas de construcción o elementos estructurales para prever su paso.

Estas tuberías se instalarán en ductos determinados para instalaciones, registrables y de dimensiones que permitan trabajos de mantenimiento o reparación.

Apertura del libro de obra, en el que se registran todos los trabajos ejecutados, las modificaciones o complementaciones, las pruebas realizadas y los resultados obtenidos, las reparaciones y nuevas pruebas. Para la conexión de tubería PVC uso sanitario se utilizará soldadura líquida de PVC previa una limpieza de los extremos a unirse con un solvente limpiador; el pegamento y el limpiador serán aprobados por la fiscalización.

Toda tubería que se instale sobrepuesta será anclada fijamente a las paredes del ducto, cuidando su correcta alineación y nivelación.

Las tuberías que se instalen empotradas en paredes serán aseguradas para conservar su posición exacta y evitar su rotura debido a esfuerzos distintos a su función.

Cuando los bajantes queden empotrados en paredes, de requerirlo, se colocarán mallas de refuerzo para impedir rajaduras posteriores en los sitios de fijación y relleno de las tuberías.

Ejecución y entrega de los “Planos de ejecución” (As Built), planos en los que se determine la forma en que fue ejecutada toda la red de desagües, con todos los detalles para ubicación posterior.

Fiscalización realizará la aceptación o rechazo de la tubería instalada, verificando las condiciones en las que se concluye y entrega el rubro.

(13)

Unidad: Metro (m).

Materiales mínimos: Tubo de PVC reforzado de 75mm (3”), soldadura líquida para PVC (polipega o similar); que cumplirán con las especificaciones técnicas de materiales.

Equipo mínimo: Herramienta menor.

Forma de pago

La medición será de acuerdo a la cantidad real ejecutada e instalada en obra según planos del proyecto o indicaciones de la Fiscalización. Su pago será por metro lineal.

25.- SUM.-INST. DE DETALLE DECORATIVO DE FACHADA (CRUZ METÁLICA) Descripción y método

Serán todas las actividades relacionadas con la provisión de materiales para la fabricación e instalación de una estructura decorativa metálica, de acuerdo con los detalles establecidos en los planos y a las indicaciones del Fiscalizador.

Para la fabricación de la puerta se utilizará Tubería estructural con límite de fluencia mínimo de 2400k/cm2. Los materiales a emplearse serán: Tubo estructural cuadrado de 100x2mm, tapas de tol galvanizado de 1/20, tal como se indica en el diseño establecido en los planos. La tubería metálica debe estar libre de toda aspereza, grasas o aceites. La estructura será unida con soldadura de clase 60-11. Las dimensiones de los vanos estarán de acuerdo con las determinadas en planos y verificados antes del inicio de los trabajos. Para la instalación debe estar el vano escuadro, terminado los filos y bordes.

Para el acabado de la cruz (pintura) se usará pintura anticorrosiva de primera calidad, con aplicación mínima de dos manos, la puerta será perfectamente instalada, sin rayones u otro desperfecto visible en la perfilería de hierro. Cualquier falla, mancha o desprendimiento en el acabado durante el proceso de instalación y posterior a la recepción provisional deberá ser reparado a costo del contratista. Fiscalización realizará la aprobación o rechazo del rubro ejecutado

Unidad: Global (Glb)

Materiales mínimos: Tubo cuadrado 100x2mm, Tol galvanizado 1/20, Suelda 6011, Pintura anticorrosiva, disolvente, y accesorios varios relacionados a la fabricación e instalación.

Forma de pago

Se pagará por Global suministrada e instalada.

INSTALACIONES ELECTRICAS

LAS ESPECIFICACIONES TECNICAS DE RUBROS DE INSTALACIONES CONSTAN EN EL ANEXO 1 ADJUNTO

TERRAPLEN-RAMPA

30.-RELLENO COMPACTADO CON MATERIAL DE MEJORAMIENTO Y PLANCHA COMPACTADORA (ESPECIFICADO EN EL RUBRO N° 5)

Se conformará una rampa en los accesos con material de mejoramiento debidamente compactado como se indica en los planos, así mismo un terraplenado del mismo material en el área que posteriormente se

(14)

construirán las jardineras al mismo nivel del contrapiso del acceso, las demás indicaciones del presente rubro con respecto a su conformación y forma de pago están detallados en rubro N° 5.

CERRAMIENTO

31.-LIMPIEZA, NIVELACIÓN Y REPLANTEO (ESPECIFICADO EN EL RUBRO N° 1) 32.-EXCAVACIÓN A MANO SIN CLASIFICAR (ESPECIFICADO EN EL RUBRO N° 2) 33.-REPLANTILLO DE PIEDRA E=20cm (ESPECIFICADO EN EL RUBRO N° 3)

34.- HORMIGON SIMPLE DE f’c=140 kg/cm² REPLANTILLO DE e=5cm (ESPECIFICADO EN EL RUBRO N° 4)

35.-HORMIGON SIMPLE DE 210 kg/cm² EN PLINTOS. (ESPECIFICADO EN EL RUBRO N° 7)

36.-RELLENO COMPACTADO CON MATERIAL DE MEJORAMIENTO Y PLANCHA COMPACTADORA (ESPECIFICADO EN EL RUBRO N° 5 Y 30)

37.-HORMIGÓN CICLÓPEO, CON H°S° DE F´C= 180 GK/CM2, INCLUYE ENCOFRADO RECTO Descripción y método

Equipo mínimo: Concretera, Herramienta menor

Materiales mínimos: Cemento, Piedra bola, Arena, Grava Triturada, Tabla de encofrado, Tiras de 4x5cm, Clavos.

Forma de pago

38.-HORMIGÓN CICLÓPEO, CON H°S° DE F´C= 180 GK/CM2, INCLUYE ENCOFRADO CURVO Descripción y método

(15)

Materiales mínimos: Cemento, Piedra bola, Arena, Grava Triturada, Triplex de espesor 6 mm, Tiras de 4x5cm, Clavos.

Forma de pago

39.-HORMIGON SIMPLE DE F´C= 210 kg/cm² EN CADENAS, INCLUYE ENCOFRADO RECTO (ESPECIFICADO EN EL RUBRO N° 8)

40.-HORMIGON SIMPLE DE F´C= 210 kg/cm² EN CADENAS, INCLUYE ENCOFRADO CURVO Descripción y método

El objetivo de este rubro es la construcción de las cadenas de hormigón, o vigas de amarre de la cimentación, especificados en los planos estructurales del proyecto. Incluye el proceso de fabricación, vertido y curado del hormigón.

Luego de colocada la armadura de las cadenas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) y una resistencia de 210 kg/cm2 a los 28 días. Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de las cadenas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.

Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la cadena fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Triplex de espesor 6 mm, Tiras de 4x5cm, Clavos.

Forma de pago

41.-HORMIGON SIMPLE DE F´C= 210 kg/cm² EN COLUMNETA, INCLUYE ENCOFRADO RECTO Descripción y método

Luego de colocadas las armaduras de columnas, se procederá a la fundición de éstas con hormigón simple, el cual tendrá una dosificación volumétrica 1:2:3 (cemento-arena-grava triturada) Este hormigón irá colocado en los niveles y dimensiones especificados en los planos. El fiscalizador podrá exigir al contratista la reconstrucción de las columnas mal alineadas o desplomadas, así como de cualquier elemento estructural que presente fallas constructivas. Para evitar éstos errores constructivos, el contratista deberá revisar que los encofrados estén debidamente apuntalados para evitar deslizamientos.

Respetando el tiempo mínimo para el desencofrado, se cuidará de no provocar daños y desprendimientos en las aristas de la columna fundida, y de existir se procederá a cubrir las fallas en forma inmediata, por medio de un mortero de similar características al hormigón utilizado. Fiscalización aprobará o rechazará la entrega del rubro concluido, que se sujetará a los resultados de las pruebas de laboratorio y de campo; así como las tolerancias y condiciones en las que se hace dicha entrega.

(16)

Forma de pago

42.-HORMIGON SIMPLE DE 210 kg/cm² EN VIGUETA, INCLUYE ENCOFRADO RECTO Descripción y método

Forma de pago

43.-HORMIGON SIMPLE DE 210 kg/cm² EN VIGUETA, INCLUYE ENCOFRADO CURVO Descripción y método

(17)

Materiales mínimos: Cemento, Arena, Grava triturada, Agua, Aditivo acelerante plastificante, Triplex de espesor 6 mm, Tiras de 4x5cm, Caña guadua, Clavos.

Forma de pago

44.-ACERO DE REFUERZO HASTA 14mm (ESPECIFICADO EN EL RUBRO N° 12) 45.-MAMPOSTERIA DE LADRILLO e=10cm, con mortero 1:4

Es la construcción de muros continuos, compuestos por unidades de ladrillos de arcilla cocida elaborados manualmente, y ligados artesanalmente mediante mortero.

Forma de pago

46.-ENLUCIDO VERTICAL (ESPECIFICADO EN EL RUBRO N° 16) 47.-ENLUCIDO DE FAJAS (ESPECIFICADO EN EL RUBRO N° 18) 48.-BLANQUEADO

Es el revestimiento que se aplica a las paredes, elementos de hormigón y otros interiores y/o exteriores, mediante un fondo blanco. El objetivo de este rubro es el disponer de un recubrimiento final en color blanco, que proporcione un acabado estético y protector de los elementos indicados en planos del proyecto, por la Fiscalización.

El constructor verificará que todos los trabajos previos, tales como enlucidos, empastes, colocación de pisos, instalaciones eléctricas y protecciones en general, se encuentren concluidos. Fiscalización indicará que se puede iniciar con el rubro, cumplidos los requerimientos previos y aprobados los materiales ingresados. La pared deberá estar libre de sedimentos, agregados sueltos, polvo u otra causa que impida la adherencia del blanqueado.

(18)

Luego se procederá a la preparación del fondo blanco de dos componentes, el mismo que debe ser aplicado mínimo de 48 horas después de enlucir la pared.

Aprobada la preparación de la superficie y verificada su uniformidad y el cumplimiento de los procedimientos descritos, se aplicará la primera capa de fondo blanco, con rodillo en paredes lisas y con brocha o rodillo en paredes rugosas. Esta capa será aplicada a superficies completas, en tramos uniformes, para permitir un control adecuado de la calidad del trabajo y las observaciones durante el avance del trabajo. Esta capa será uniforme y logrará un tono igual, sin manchas en toda la superficie de trabajo.

Luego de la primera capa del blanqueado, se procederá a aplicar la segunda capa, la que logrará una superficie totalmente uniforme en tono, sin defectos perceptibles a la vista. La Fiscalización realizará la aceptación o rechazo del rubro concluido, verificando las condiciones en las que se entrega el trabajo concluido.

Unidad: Metro cuadrado (m²). Materiales mínimos: fondo blanco 2 componentes Equipo mínimo: Herramienta menor

Forma de pago

49. SUM.-INST. DE PLACAS METALICAS DE 100X200mm, e=4mm Descripción y método

Como se indica en el proyecto, se procederá a colocar placas metálicas de dimensión 100x200mm de espesor 4mm recubiertas con dos manos de pintura anticorrosiva; que serán colocadas como base de anclaje de las columnas de perfil metálico, como se indica en los planos.

La colocación de esta placa será soldada a la varilla del cabezal y posteriormente a las columnas metálicas. La fiscalización no aceptará mala instalación.

Unidad: Unidad (u).

Materiales mínimos: Placa 100x200mm e=4mm (incluye pintura anticorrosiva), Suelda. Equipo mínimo: Herramienta menor

Mano de obra: La mínima calificada: Estructuras ocupacionales C1 y E2

Forma de pago

Su pago se realizará por unidad instalada.

50.- SUM.-INST. DE TUBO CUADRADO 100x2mm, h=1.5m Descripción y método

Serán todas las actividades relacionadas con la provisión de materiales para la fabricación e instalación de una tubería metálica que actuara como columna a la cual se fijará la verja del cerramiento de acuerdo como se indica en el diseño establecido en los planos adjuntos, en coordinación con el Fiscalizador.

La Tubería metálica a utilizar será de cuadrada de 100x2mm, irá soldada a la placa metálica y sellada mediante suelda en su parte superior con una tapa de tol de 1/20 galvanizado. La Tubería estructural a utilizar será con límite de fluencia mínimo de 2400 kg/cm2. Toda la estructura ira recubierta con mínimo dos manos de pintura anticorrosiva.

Cualquier falla, mancha o desprendimiento en el acabado durante el proceso de instalación y posterior a la recepción provisional deberá ser reparado a costo del contratista. Fiscalización realizará la aprobación o rechazo del rubro ejecutado

Unidad: Unidad (u)

Materiales mínimos: Tubo cuadrado 100x2mm, Suelda 6011, tol de 1/20 galvanizado, Pintura anticorrosiva, Lija, disolvente.

(19)

Forma de pago

Se pagará por unidad (u) suministrada e instalada.

51.- SUM.-INST. DE TUBO RECTANGULAR DE 30X70X2MM Descripción y método

Serán todas las actividades relacionadas con la provisión de materiales para la fabricación e instalación de una tubería metálica que conformará la verja del cerramiento de acuerdo como se indica en el diseño establecido en los planos adjuntos, en coordinación con el Fiscalizador.

La Tubería metálica a utilizar será de cuadrada de 30x70x2mm, irá soldada a la columna metálica de 100x2mm y además fijada a esta mediante placas metálicas de 50x50x4mm. La Tubería estructural a utilizar será con límite de fluencia mínimo de 2400 kg/cm2. Toda la estructura ira recubierta con mínimo dos manos de pintura anticorrosiva.

Unidad: Metro (m)

Materiales mínimos: Tubo rectangular de 30x70x2mm, Suelda 6011, tol de 1/20 galvanizado, Pintura anticorrosiva, Lija, disolvente.

Forma de pago

Se pagará por metro lineal suministrado e instalado.

52.- SUM.-INST. DE TUBO RECTANGULAR CURVADO DE 30X70X2MM Descripción y método

Serán todas las actividades relacionadas con la provisión de materiales para la fabricación e instalación de una tubería metálica que conformará la verja en la parte curva del cerramiento de acuerdo como se indica en el diseño establecido en los planos adjuntos, en coordinación con el Fiscalizador.

La Tubería metálica a utilizar será de cuadrada de 30x70x2mm curvada según el radio determinado en el diseño, para lo cual toda la estructura metálica (columnas y verjas) deberán guardar coherencia con la mampostería, respetándose el diseño establecido. Toda la estructura irá soldada a la columna metálica de 100x2mm y además fijada a esta mediante placas metálicas de 50x50x4mm. La Tubería estructural a utilizar será con límite de fluencia mínimo de 2400 kg/cm2. Toda la estructura ira recubierta con mínimo dos manos de pintura anticorrosiva.

Unidad: Metro (m)

Materiales mínimos: Tubo rectangular 30x70x2mm curvado, Suelda 6011, tol de 1/20 galvanizado, Pintura anticorrosiva, Lija, disolvente.

Forma de pago
