Water cooled diesel engine Radiator with mechanical fan
Protective grille for fan and rotating parts Electric starter and charge alternator
Starting battery (with lead acid) including rack and cables Engine jacket cooling heater
Base frame design incorporates an integral fuel tank and anti-vibration isolators Flexible fuel connection hoses
Single bearing, class H alternator
Industrial exhaust silencer and steel belows supplied separately Static battery charger
Manual for use and installation
Standard Specifications

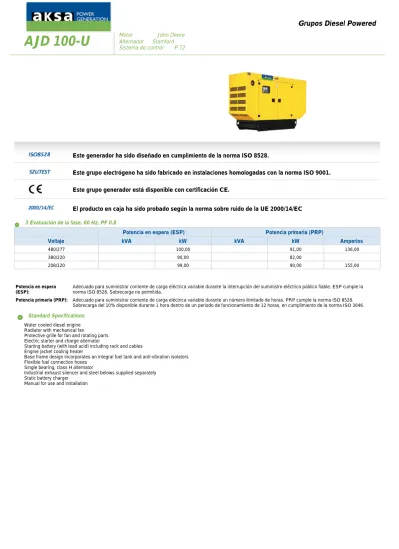

3 Evaluación de la fase, 60 Hz, PF 0,8
Este grupo electrógeno ha sido fabricado en instalaciones homologadas con la norma ISO 9001. Este grupo generador está disponible con certificación CE.
Este generador ha sido diseñado en cumplimiento de la norma ISO 8528.
El producto en caja ha sido probado según la norma sobre ruido de la UE 2000/14/EC
208/120 99,00 90,00 155,00
380/220 90,00 82,00
480/277 100,00 91,00 136,00
Potencia en espera (ESP) Potencia primaria (PRP)
Voltaje kVA kW kVA kW Amperios
Potencia en espera (ESP):
Adecuado para suministrar corriente de carga eléctrica variable durante la interrupción del suministro eléctrico público fiable. ESP cumple la norma ISO 8528. Sobrecarga no permitida.
Potencia primaria (PRP): Adecuado para suministrar corriente de carga eléctrica variable durante un número ilimitado de horas. PRP cumple la norma ISO 8528. Sobrecarga del 10% disponible durante 1 hora dentro de un periodo de funcionamiento de 12 horas, en cumplimiento de la norma ISO 3046.
Opciones del grupo electrógeno
TRANSFER SWITCH - Contactor de cuatro polos
-OTROS ACCESORIOS
- Kit de mantenimiento de 1500/3000 horas - Chasis de doble pared
- Remolque
- Caja de herramientas para el mantenimiento
- Amperímetro de carga
- Interruptor automático de transferencia - Suministrado con aceite y refrigerante - 30 °C - Interruptor aislante de la batería
- Bomba eléctrica de vaciado de aceite - Silenciador residencial
- Sistema de llenado de combustible automático o manual - Bomba manual de vaciado del aceite
- Rejillas de ventilación de entrada y salida motorizadas - Cajas acústicas de entrada y salida
- Caja: protección contra el agua o atenuación acústica - Adaptador del conducto (en el radiador)
SISTEMA DE CONTROL - Amperímetro de carga - Fuga a tierra, grupo único
MOTOR
- Calentador del aceite - Alarma de nivel de agua bajo - Filtro separador de combustible-agua
ALTERNATOR
- Excitación PMG + AVR
- Disyuntor de alimentación de corriente - Calentador sin condensación - Alternador sobredimensionado
Especificación del motor diesel
Entrada de aire (m3 /min.) m3 /min. 8,80
Capacidad del refrigerante (L) L 30,00
Capacidad de aceite (L) L 13,00
Sistema de excitación 12 V d.c.
Temperaturas de gases de escape (° C) ° C 580
Gases de escape (m3 /min.) m3 /min. 22,80
Consumo de combustible L/h. Load 28,50 22,80 16,30 %100 carga %75 carga %50 carga Desplazamiento total (L) L 4,50 Velocidad nominal (rpm) rpm 1800 Relación de compresión 19.0:1 Calibre y carrera (mm) mm. 106 X 127
Manufacturer John Deere
EPA TIER III
Model 4045 HF 285
Especificación del alternador
Potencia kVA 100
Fase 3
Voltaje del alternador (V) V 480/277
Temperatur H
Corriente A 150
Coseno de Fi 0,80
Rotor Sistema de cojinete único, Disco flexible
Marca Stamford Frecuencia Hz 60 Modelo UCI 274C
Dimensiones y peso
Grupo generador con cubierta kg. Peso mm. longitud (mm.) mm. Ancho mm. alto (mm.) LCapacidad del tanque (L)
ASM 5 1725 3130 1070 1750 195 AJD 100-U 1265 2150 1020 1550 215 Open Type kg. Peso mm. longitud (mm.) mm. Ancho mm. alto (mm.) L
Microprocessor controlled
LCD display makes information easy to read Black-lit character/icon LCD display
Transfer between mains (utilty) and generator power
On-site module configuration and remote configuration (max 100 meters) using PC software User-friendly set-up and button layout
Front panel programming Remote start
Multiple engine parameters are monitored simultaneously
Controls: Stop/Reset, Manual, Auto, Test, Start, buttons. An additional push button next to the LCD display is used to scroll through the modules' metering displays
'6( 7KH'6(FRQUROPRGXOHLVDVWDQGDUGDGGLWLRQWRRXUJHQHUDWRUVHWVXSWRN9$DQGÕWKDYHEHHQGHVLJQHG WRVWDUWDQGVWRSGLHVHODQGJDVJHQHUDWLQJVHWV7KH'6(PRGXOHKDVEHHQGHVLJQHGWRPRQLWRUJHQHUDWRU IUHTXHQF\YROWFXUUHQWHQJLQHRLOSUHVVXUHFRRODQWWHPSHUDWXUHUXQQLQJKRXUVDQGEDWWHU\YROWV0RGXOH PRQLWRUVWKHPDLQVVXSSO\DQGVZLWFKRYHUWRWKHJHQHUDWRUZKHQWKHPDLQVSRZHUIDLOV 7KH'6(DOVRLQGLFDWHVRSHUDWLRQDOVWDWXVDQGIDXOWFRQGLWLRQVDXWRPDWLFDOO\VKXWWLQJGRZQWKHJHQHUDWLQJVHW DQGLQGLFDWLQJIDXOWVE\PHDQVRILWV/&'GLVSOD\RQWKHIURQWSDQHO Especificación estándar
Unidad de control del grupo generador
Control panel is mounted generating set baseframe on robust steel stand. Located at side of generating set with properly panel visibility.
Instalación
Components installed in sheet steel enclosure. Phosphate chemical, pre-coating of steel provides corrosion resistant surface
Polyester composite powder topcoat forms high gloss and extremely durable finish Lockable hinged panel door provides for easy component access
DSE, model 720 Auto Mains Failure control module Static battery charger 5A, 220/240 volt
Emergency stop push button and fuses for control circuits
Construcción y acabado
dispositivos
P 72 - Sistema de control
LCD display scroll button LCD display
Additional alarm / Status LED's Status LED's
Operation selecting buttons 1
2 3 4 5
High oil temperature shut down Low fuel level alarm
High fuel level alarm Low coolant level
Estándares
Elecrical Safety / EMC compatibility BS EN 60950 Electrical business equipment
BS EN 61000-6-2 EMC immunity standard
BS EN 61000-6-4 EMC emission standard for the industral environment
Opciones
Instrumentos
ENGINE Engine speed Oil pressure Coolant temperature Run time Battery volts GENERATOR Voltage (L-N) Current (L1-L2-L3) Frequency MAINS Voltage (L-L, L-N)Circuitos de protección
WARNINGBattery charge failure Low battery voltage SHUT DOWNS Fail to start Emergency stop Low oil pressure High engine temperature Over /Under speed Under/over generator frequency
Failed to reach loading voltage
Failed to reach loading frequency
ELECTRICAL TRIP Generator over current
%DWWHU\FKDUJHULVPDQXIDFWXUHGZLWKVZLWFKLQJPRGHDQG60'WHFKQRORJ\DQGÕWKDVKLJKHIILFLQF\ %DWWHU\FKDUJHUPRGHOVRXWSXW9,FKDUDFWHULVWLFLVYHU\FORVHWRVTXDUHDQGRXWSXWLVDPSHUYROW'&,QSXW YROW$& KDVIXOO\RXWSXWVKRWFLUFXLWSURWHFWLRQDQGÕWFDQEHXVHGDVDFXUUHQWVRXUFH FKDUJHUKDVKLJKHIILFLHQF\ORQJOLIHORZIDLOXUHUDWHOLJKWZHLJKWDQGORZKHDWUDGLDWHGLQDFFRUGDQFHZLWKOLQHDU DOWHUQDWLYHV 7KHFKDUJHULVILWWHGZLWKDSURWHFWLRQGLRGHDFURVVWKHRXWSXW &KDUJHIDLORXWSXWLVDYDLODEOH&RQQHFWFKDUJHIDLOUHOD\FRLOEHWZHHQSRVLWLYHRXWSXWDQG&)RXWSXW
Cargador de batería estático
Steel structures
Emergency stop push button Control panel is right side of the set. Corrosion-resistant locks and hinges Sump drains valves
Lockable, large doors o each side Sound proof foam metarial Base frame -tank
Lifting Points 1 2 3 4 5 6 7 8 9
ASM 5 - Cubierta
Acerca del producto
Sound-attenuated and weather protective enclosures for generating sets from Aksa, meet event the sound requirements and provide optimum protection from inclement weather and development by our specialist acoustic engineers. Our modular designed sound insulated canopies (8 – 275kVA) fit directly to the open generator set to provide ease of access for servicing and general maintenance and interchangeable components permitting on-site repair. Enclosures are designed to optimize genset cooling performance, providing you with confidence that genset ratings and ambient capability.
Especificación estándar
alto (mm.) mm. 1750
Capacidad del tanque de combustible 195
Ancho mm. 1070
