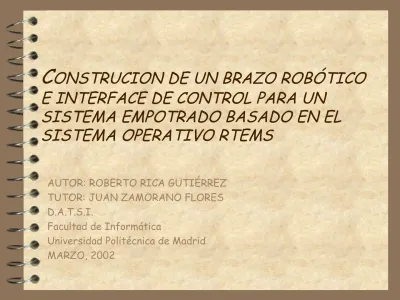

CONSTRUCION DE UN BRAZO ROBÓTICO E INTERFACE DE CONTROL PARA UN SISTEMA EMPOTRADO BASADO EN EL SISTEMA OPERATIVO RTEMS

(1)

C

ONSTRUCION DE UN BRAZO ROBÓTICO

E INTERFACE DE CONTROL PARA UN

SISTEMA EMPOTRADO BASADO EN EL

SISTEMA OPERATIVO RTEMS

AUTOR: ROBERTO RICA GUTIÉRREZ TUTOR: JUAN ZAMORANO FLORES D.A.T.S.I.

Facultad de Informática

Universidad Politécnica de Madrid MARZO, 2002

(2)

Objetivos

• _{Definir el entorno de desarrollo}

• Construcción del hardware

• _{Diseño y programación del software de}

control

• Aplicación de demostración

• Conclusiones y líneas futuras

(3)

Sistema Operativo RTEMS

• _{Real Time Executive for}

Multiprocesor Systems = Sistema operativo de tiempo real para sistemas multiprocesador.

• _{Se puede utilizar con los leguajes}

C/POSIX o Ada.

• _{Disponible para una amplia variedad}

de familias de procesadores.

• Prácticamente todo el sistema está escrito en lenguaje de alto nivel => fácil de adaptar a nuevas familias de procesadores

• Herramientas abiertas: GNAT, GCC, GDB...

• Características principales:

– Capacidad multitarea.

– Sistemas multiprocesador homogeneos y heterogeneos.

– Planificación basada en prioridades y expulsión.

– Comunicación y sincronización de hilos.

– Gestor de interrupciones.

– Gestión de memoria dinámica.

– Alto nivel de configuración por el usuario.

(4)

Entorno de desarrollo

• _{Sistema empotrado = Sistema informático integrado en el}

aparato que controla.

• Sistema de tiempo real = Sistema en el que para que una aplicación sea correcta, debe entregar sus resultados dentro de un intervalo de tiempo.

• Lenguaje de programación C + Estándar POSIX

• Sistema de desarrollo cruzado = La creación del programa ejecutable no se realiza en el mismo sistema que luego la ejecutará.

(5)

Hardware

• _{Host: PC con GNU Linux y Windows 95}

• Target: PC con tarjeta de E/S digitales

• _{Brazo: Kit de brazo robótico Fischertechnik}

• Interfaz entre Brazo y Target: tarjeta propia

(6)

HOST

• _{Ordenador de propósito general PII400Mhz,}

128 Mb RAM, 4Gb HD.

• _{Windows 95 para documentación y}

conexiones a Internet.

• LINUX para alojar el sistema de desarrollo

(7)

Host Target P. Potencia Sistema Físico Linux RTEMS Herramientas GNU ---Windows Office Acceso a internet ... • E/S Digitales • Soportado por RTEMS • Entradas TTL. • Salidas de potencia. • Fuente de alimentación. • Brazo robótico

(8)

TARGET

• _{Sistema informático integrado en el aparato}

final al que controla.

• _{Ejecuta el programa desarrollado en el}

Host.

PC486: • Fácil de encontrar • Conocimiento anterior • Fácil de ampliar Efi332:

• Muy pequeño tamaño • Motorola 68332

(9)

BRAZO I

Puntos a tener en cuenta:

• Grados de libertad que tiene.

• _{Posibilidades de ampliación y mejora.}

• Potencia y velocidad de sus motores.

• _{Relación entre precio y prestaciones.}

(10)

BRAZO II

• _{Kit de la empresa Fischertechnik} • 4 grados de libertad.

• Motores de 9VDC.

• Construcción modular a base de piezas que encajan unas en otras.

• Motores de baja potencia.

• Piezas de plástico.

• 8 sensores de movimiento (interruptores).

(11)

Interface entre Target y Brazo I

• _{Placa de entrada / salida digital.} • Nivel de señales TTL.

• 8 puertos de 8 pines cada uno programables como entrada o salida.

• El primer puerto se usa para el control de los 4 motores.

• El segundo puerto se utiliza para la entrada de la

(12)

Interface entre Target y Brazo II

• _{Placa de potencia.}

• Traduce las señales TTL enviadas por el target en

señales con potencia suficiente para activar los motores.

• Basada en el L293B.

• Fuente de alimentación de 9VDC integrada.

• Posibilidad de fuente de alimentación externa.

(13)

Software de control

• _{Interface de programación}

• Diseño del sistema de control

–

Arquitectura

–

Hilos y procedimientos

• Hilo Movimiento • Hilo Velocidad

(14)

Inteface de programación hardware

Puertos:

• _0x180__{Control de motores (salida).}

• _0x181__{Lectura del estado de los sensores (entrada).}

• _0x182 Lectura del estado de los sensores extra (entrada).

Palabra puerto 0x180: PPAAFFGG donde:

PP = dos bits motor Pinza FF = dos bits motor Fondo AA = dos bits motor Altura GG = dos bits motor Giro

Palabra puerto 0x181: PpFcpPaFcaPfFcfPgFcg donde:

Pp = bit paso pinza. Pf = bit paso fondo.

Fcp = bit fin carrera pinza. Fcf = bit fin carrera fondo. Pa = bit paso altura. Pg = bit paso giro.

(15)

Interface de programación del brazo

• Objetivo: Abstraer los detalles de la implementación, como puertos, valores hexadecimales, concurrencia de movimientos...

• Métodos utilizados para conseguir el objetivo:

– Constantes: elimina la necesidad de tratar con nºs hexadecimales.

– Procedimientos:

• InicializarBrazo(): Inicializa el sistema para el control del brazo.

• Lugar (int sentido): Devuelve la posición en grado de libertad indicado.

• leerInt (int puerto, int numero): Da el estado del Interruptor indicado.

– Hilos:

• Movimiento (*param_mov): Hilo que hace que el brazo se situe en un punto de uno de sus grados de libertad.

• EsperaInt (*espera_int): Hilo que no finaliza hasta que el interruptor indicado en la estructura pasada como parámetro es pulsado.

(16)

Arquitectura del Sistema de Control

APLICACIÓN DE USUARIO

INTERFACE BRAZO

RTEMS

INTERFACE POSIX

(17)

Hilos y procedimientos

IniciarBrazo Velocidad Crear 4 Motor EsperaInt FinCarr Movimiento EstMovimiento Posicion Lugar LeerInt InicializaVariables Variables Globales

(18)

Aplicación de demostración

• _{Descripción del problema:}

Variante del juego de las torres de Hanoi

• _{Diseño de la solución usando el interface}

(19)

Descripción del problema

• Se tienen tres zonas contiguas.

• En una de las zonas se tiene una pila de tres cajas de igual tamaño y distinto color.

• Se debe mover la columna de cajas de la primera zona a la última respetando las siguientes reglas:

– En cada jugada solo se puede mover una caja de una zona a otra.

– No se puede situar una caja encima de otra si en la configuración inicial del problema la que se quiere poner encima no estaba en una posición más elevada que la otra.

(20)

Diseño de la solución

•

Se aplica un algoritmo de “divide y venceras”.

– Caso base: mover una caja de una zona a otra  Ordenar

al brazo llevar a cabo dicho movimiento.

– Si no se está en caso base  Mover x piezas de la zona

“a” a la zona “c”, dividir el problema de la siguiente forma:

• Mover x-1 piezas de “a” a “b”.

• Mover 1 pieza de “a” a “c”.

(21)

Árbol de solución para 3 cajas

Hanoi (3,1,3)

Hanoi (2,1,2) Hanoi (2,2,3)

Mover (1,3)

Hanoi (1,1,3) Hanoi (1,3,2) Hanoi (1,2,1) Hanoi (1,1,3)

Mover (1,2) Mover (2,3)

Mover (1,3) Mover (3,2) Mover (2,1) Mover (1,3)

1 2 3

1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3

(22)

(23)

Conclusiones

• _{Se ha construido un sistema que:}

– permite la docencia e investigación sobre sistemas de tiempo real

empotrados

– muy versátil y fácilmente ampliable.

– es de fácil construcción y reducido precio.

• _{Se ha adquirido experiencia en:}

– RTEMS.

– Estándar POSIX.

– Programación en C.

– Robótica y sistemas empotrados.

– Tratamiento de señales eléctricas controladas desde un ordenador.

– Control de movimiento y velocidad de motores con sistemas

(24)

Líneas Futuras

•

Ampliación con otros kits de Fischertechnik para

crear sistemas más complejos y que tengan que

cooperar y permitan docencia e investigación con

sistemas de tiempo real distribuidos.

•

Cambio de la tarjeta de I/O por una con

posibilidad de interrupciones.

•

Cambio de los motores por motores paso a paso.
