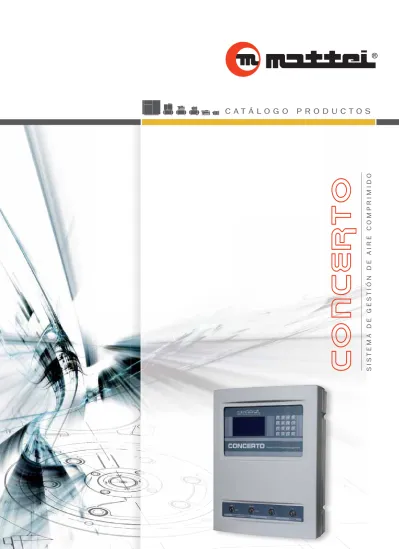

C A T Á L O G O P R O D U C T O S
C O N C E R T O
SISTEMA DE GESTIÓN DE AIRE COMPRIMIDOPmax
Pmin
Co
Concerto ncerto sistema sistema
Concerto puede controlar compresores con prestaciones y funcionalidades diferentes, incluso en instalaciones existentes, adaptando la producción de aire comprimido de manera automática en función de la necesidad de la instalación.
El sistema calcula automáticamente las dimensiones de la red visualizando los principales parámetros de eficiencia
Una instalación en perfecta armonía
CONCERTO: Control completo y flexibilidad absoluta
Los problemas frecuentes de las instalaciones mal gestionadas están relacionados con los numerosos procesos de arranque- parada y con el consiguiente desgaste de las partes, derroche energético y variaciones inefi cientes en el funcionamiento de los compresores.
Concerto es el sistema de Mattei de última generación, creado para satisfacer cualquier requerimiento del usuario, independientemente del tipo de compresor instalado. A través de funciones personalizables, el dispositivo permite comandar y controlar hasta 16 compresores simultáneamente, y así limitar los tiempos de funcionamiento en vacío y optimizar la selección.
Con Concerto se pueden obtener ahorros superiores a 35%
en el consumo energético.
Las industrias y empresas de producción artesanal han comprendido la importancia de contar con un sistema que controle y gestión las instalaciones de producción de aire comprimido.
Los costos energéticos de un ciclo de vida completo de un compresor superan los costos de compra y mantenimiento de la instalación.
Los sistemas de producción de aire comprimido evolucionan con el paso del tiempo y es bastante frecuente encontrar en la actualidad compresores muy diferentes entre sí en la misma instalación.
Concerto ha sido expresamente estudiado para comandar y monitorear las salas de los compresores, y armonizar perfectamente cualquier tipo de instalación. Concerto optimiza los costos y garantiza el funcionamiento seguro y económico de los compresores.
Para tener todos los costos bajo control
Inversiones
Consumo energía
Mantenimiento
AHORRO INMEDIATO
Independientemente de la combinación de compresores y del modelo, Concierto selecciona siempre la confi guración económi- camente mejor, maximizando la efi ciencia de la instalación.
El sistema de gestión Concierto alarga la vida de vuestros compresores, asegura el menor número de arranques del motor y elimina casi del todo los tiempos de funcionamiento en vacío.
FUNCIONALIDAD
Concierto necesita pocos parámetros de programación, que permiten combinar compresores con diferentes prestaciones sincronizando los valores de producción con los de consumo.
Una amplia pantalla facilita las operaciones de programación del sistema, haciéndolas sencillas e intuitivas.
Gestión global
Secadores, fi ltros y accesorios para el tratamiento del condensado se pueden conectar directamente al sistema a través de entradas digitales. De igual modo, se pueden conectar sensores con salida analógica para monitorear toda la instalación de aire comprimido.
De este modo, Concerto provee una serie extremamente amplia de informaciones relacionadas con la gestión de la instalación que se pueden visualizar incluso a través de los servidores web.
Co
Concerto ncerto sistema sistema
Los principales parámetros de ejercicio, las indicaciones de averías, los intervalos de mantenimiento y los consumos energéticos se p pueden visualizar directamente en el PC a través de los servidores web.
De esta manera, la instalación estará siempre bajo control y se evitarán las sorpresas desagradables.
Todos los datos obtenidos se salvan en un dispositivo de memoria integrado de larga duración y se elaboran en diagramas de alta
Más de 35% de ahorro global
Reduce 99% de los costos energéticos vinculados con el funcionamiento en vacío
Reduce 30% de los costos de mantenimiento
Prolonga 50% el ciclo de vida del compresor
Requiere una inversión de sólo 5%
Mantiene la operatividad de la instalación constantemente bajo control
* Los datos pueden variar según las características propias de la instalación.
Concerto se puede confi gurar de manera fl exible para permitir numerosas combinaciones operativas. Los módulos de mando permiten controlar hasta a 16 compresores de diferente tipo y fabricantes diversos.
Concerto gestiona y controla también compresores a velocidad variable dotados de inversores, y asegura la operatividad dentro del espectro de máxima efi ciencia.
Gracias a este sistema de gestión dinámica, la productividad de la instalación es la que determina la mejor combinación de compresores para arrancar.
CONCERTO
eficiente y modular
Comunicación integrada
LAN/Internet
Fax
SMS Email
RS485 bus
Local
Ethernet
HASTA 16 MÓDULOS DE COMPRESORES, DE LOS CUALES 2 PARA COMPRESORES VSD OPC-server
para BMS, Modbus, Win-CC etc.
Secadores, fi ltros, purgadores de condensado, etc.
Sensores con salida analógica
(punto de condensación, temperatura, presión, caudal)Los dispositivos para el tratamiento del aire se pueden conectar a las entradas digitales de los módulos de conexión.
Concerto permite decidir si se van a enviar a través de las entradas digitales indicaciones de averías o valores operativos. Esto da la posibilidad de realizar un monitoreo veloz del estado de la instalación, que se puede visualizar también a través de los servidores web.
Por último, es posible generar un mensaje de alarma cuando se supera un umbral predefi nido combinando un sensor analógico y una entrada digital.
System status
Co
Concerto ncerto sistema sistema
Calidad como parte integrante de todas las funciones en la empresa, y perfeccionamiento constante de todos los procedimientos de producción, con la fi nalidad de garantizar siempre el
máximo nivel de satisfacción; en síntesis este es el valor y el sentido de la fi losofía operativa Mattei. Un estilo de acercamiento al mercado y a sus clientes que hace de Mattei una empresa de absoluta referencia en el sector del aire comprimido. Desde 1994 Mattei actúa con un sistema de Calidad certifi cado por la entidad DNV según la normativa UNI EN ISO 9001.
Calidad certificada
TOTAL QUALITY MANAGEMENT
Para Mattei, la calidad es un valor imprescindible y representa el factor clave para desarrollar una correlación positiva entre cultura y prestaciones de empresa. Softwares de gestión innovadores, especialmente desarrollados para Mattei, e instalaciones tecnológicamente avanzadas, como centros de trabajo robotizados y maquinaria de grande precisión, están a la base del elevado nivel en la técnica
Tecnología al servicio del cliente
El coste para producir una determinada cantidad de aire comprimido depende
en gran parte de la eficiencia del sistema de compresión.
Para obtener un ahorro energético relevante es importante individuar la presión de ejercicio más contenida para satisfacer las necesidades de aire comprimido; también es importante montar una instalación flexible y adecuada.
El método MIEM permite comprobar si una instalación existente es adecuada y analizar cualquier oportunidad de mejorar su eficiencia.
MIEM: Mattei Intelligent Energy Management
T
P eT d
e compresisiónón..
gent g Siempre atentos a las exigencias de los clientes
ASESORAMIENTO Y ASISTENCIA GLOBAL
Mattei, con su red de venta y asistencia está presente en todo el mundo, con una amplia gama de servicios.
Con la adquisición de un compresor Mattei se puede disponer de un servicio post-venta cualificado, capaz de responder rápidamente a cualquier solicitud de intervención.
480 480
Datos técnicos
Conexión eléctrica
Sistema 1~/N/PE
Tensión 90-230 V 50/60 Hz
Plantilla
Tipo Pantalla LCD 240x128 píxeles
Interfaz
Cantidad total de módulos compresores 16
Cantidad de compresores a velocidad variable conectables 2 Cantidad de módulos por sensores y accesorios 8 Conexiones compresores
Conexión compresores 4 x RS485
Largo máx. línea serie máx. 1200 m
Cliente 1 x Ethernet
Tarjeta de memoria
Tipo Papel SD (1 GByte)
Temperatura
Funcionamiento y almacenamiento 0 - 45° C
Cuerpo
Dimensiones 380 x 480 x 130 mm
Diseño Box plástico para montaje en la pared
Índice de protección IP 54
Peso ~4 kg
Conformidad EMC
EN 61000-4-2 EN 61000-4-5 EN 61000-4-3 EN 61000-4-6 Dotación estándar Concerto Sonda de presión
Tarjeta de memoria SD integrada Documentación
Sistema servidor web
