PP22VA48 LAWN TRACTOR MODEL: REPAIR PARTS MANUAL Rev. 3 WARNING:

Texto completo

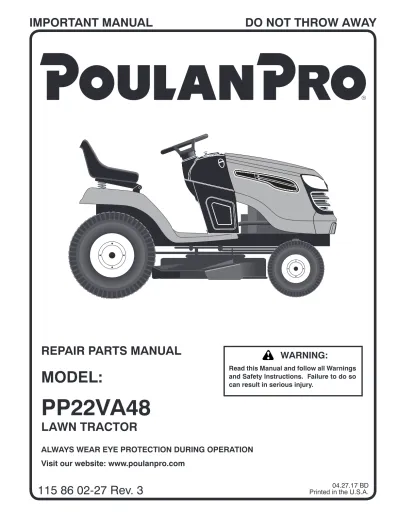

(1)IMPORTANT MANUAL. DO NOT THROW AWAY. REPAIR PARTS MANUAL. MODEL:. WARNING: Read this Manual and follow all Warnings and Safety Instructions. Failure to do so can result in serious injury.. PP22VA48 LAWN TRACTOR. ALWAYS WEAR EYE PROTECTION DURING OPERATION Visit our website: www.poulanpro.com. 115 86 02-27 Rev. 3. 04.27.17 BD Printed in the U.S.A..

(2) HOW TO USE THIS MANUAL This manual is designed to provide the customer with a means to identify the parts on his/her tractor when ordering repair parts. The illustrations may or may not represent the actual assemblies; therefore, it is not recommended to use this manual as a guide to assemble or disassemble the tractor. Some hardware and parts are drawn larger in order to more readily identify them. Each tractor has its own model number. The model number for your tractor can be found on the fender under the seat. When ordering parts, always give the following information: • Product - “TRACTOR” • MODEL NUMBER - “PP22VA48 (96042019800)” • Part Number • Part Description. TABLE OF CONTENTS SCHEMATIC ................................................................................................................ 3 ELECTRICAL ............................................................................................................4-5 CHASSIS ..................................................................................................................6-7 DRIVE........................................................................................................................8-9 ENGINE .................................................................................................................10-11 STEERING ............................................................................................................12-13 MOWER DECK .....................................................................................................14-15 MOWER LIFT ............................................................................................................. 16 SEAT .......................................................................................................................... 17 DECALS ..................................................................................................................... 18 PARTS AND SERVICE .............................................................................................. 20. 2.

(3) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 SCHEMATIC SCH12. BATTERY. SOLENOID. STARTER. M. RED. A. RED. FUSE. AMMETER (OPTIONAL). BLACK. ELECTRIC CLUTCH WHITE. S. G. WHITE. A. D. RED. B. E. C. A1 L. BLACK. WHITE. H. BLACK. M. B. PTO SWITCH (DISENGAGED). GRAY. A2. RED. CLUTCH/BRAKE (PEDAL UP). BLACK. REVERSE SWITCH (NOT IN REVERSE). BLACK BLACK. 2. BLACK. 3. BLACK BLACK. SEAT SWITCH (NOT OCCUPIED). BLACK BLACK. 1 6. GRAY. BLACK /WHITE. JUNCTION CONNECTOR. C F H. SPARK PLUGS GAP (2 PLUGS ON TWIN CYL. ENGINES). IGNITION UNIT. B E G. (OPTIONAL). A D. HOUR METER. BLACK. BLUE. PTO SWITCH. SHORTING CONNECTOR. CHASSIS HARNESS. FUEL LINE. (MATING SIDE). BLACK. BLUE. POWER OUTLET (OPTIONAL). BLUE. CHARGING SYSTEM OUTPUT 9 - 1 6 AMP DC @ 3600 RPM. FUEL SHUT-OFF SOLENOID (IF EQUIPPED). NOTES. BLACK. 12V. REGULATOR. ORANGE. RED. STATOR. 28 VOLTS AC @ 3600 RPM (REGULATOR DISCONNECTED) BROWN. BLACK. LIGHT SWITCH HEADLIGHTS. IGNITION SWITCH POSITION. CIRCUIT. OFF RUN/OVERRIDE. M+G+A1 B+A1. RUN START. B+A1 B + S + A1. 3. 6. 2 1. 6. 3. 5. 5. 2. 4. 4. 1. “MAKE”. L+A2. CHASSIS HARNESS CONNECTOR (MATING SIDE). DASH HARNESS CONNECTOR. 3. WIRING INSULATED CLIPS NOTE: IF WIRING INSULATED CLIPS WERE REMOVED FOR SERVICING OF UNIT, THEY SHOULD BE RE-INSTALLED TO PROPERLY SECURE YOUR WIRING.. NON-REMOVABLE CONNECTIONS. REMOVABLE CONNECTIONS.

(4) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 ELECTRICAL TR04K 22. 33 30. Service Minder (If Equipped). 79. 21. 34. 46. 26 40. 71. 16. 90 102. 2 105. 29. 27 99. 28. 106. 55 25. 4. 43.

(5) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 ELECTRICAL. KEY NO.. PART NO.. DESCRIPTION. 1 2 8 16 21 22 25 26 27 28 29 30 33 34 40 43 46 50 55 71 79 90 99 102 105 106. 532 16 34-65 874 76 04-12 532 19 32-28 532 17 61-38 532 40 02-52 532 00 41-52 581 49 80-01 532 17 51-58 873 51 04-00 532 42 16-86 532 19 27-49 532 19 33-50 532 41 19-33 532 11 07-12 585 55 53-01 582 04 28-01 586 16 18-01 582 10 76-01 817 06 05-12 501 13 37-01 532 17 52-42 532 43 53-95 817 67 04-12 581 02 34-01 532 40 75-68 532 17 48-14. Battery Bolt Hex Hd 1/4-20 unc x 3/4 Battery Box Switch Interlock Harness Socket Light Bulb, Light #1156 Cable Starter Fuse Nut Keps Hex 1/4-20 unc Cable Ground 8 Ga. Switch Seat Switch Ign Key/Chain Switch Light/Reset Harness Ign. Dash Solenoid Gauge Hourmeter Switch PTO Screw Thdrol 5/16-18 x 3/4 Harness Ign Chassis Socket Asm. Bulb Twistlock Cover Terminal Battery Screw Hexwsh Thdrol 1/4-20 x 3/4 Harness Pigtail Switch Reverse TT Pedal Control Palnut 1/4 Lugs. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 5.

(6) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 CHASSIS 225 15. 297 14 203. 18 25 191. 237 130. 5. 130. 176 151. 237. 176. 130. 202. 176 177. 176. 150. 182 175. 195. 176 130 36 196 181. 235. 194. 37. 213. 34. 68. 236. 218. 68 194. 235. 138. 68 68 183. 68. 236 68 183. 287. 228. 181 162. 194 58. 217. 233. 189 52. 189. 228 180. 189. 152 233. chassis-tex_TEX GT PRED II_30. 6. 189.

(7) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 CHASSIS. KEY PART NO. NO. DESCRIPTION 5 587 83 41-01 Dash 14 532 44 80-42 Hood 15 581 10 31-01 Lens LH 18 581 10 29-02 Grille 25 581 10 30-01 Lens RH 34 580 91 08-01 Plate Engine 36 817 06 05-12 Screw 5/16-18 x 3/4 37 532 42 07-96 Fender 52 873 68 05-00 Nut Lock 5/16-18 58 532 41 22-80 Drawbar Upper 68 817 49 05-08 Screw 5/16-18 x 1/2 130 532 41 63-58 Screw #10 x 0.750 BOS Thread 138 532 40 97-30 Cupholder 150 584 86 29-01 Air Duct 151 532 44 54-94 Bracket Pivot 152 532 19 95-35 Shield Browning 162 532 14 24-32 Screw 175 532 19 63-04 Crossmember 176 532 40 07-76 Screw 10-24 x 5/8 177 532 19 52-28 Bushing Steering 180 532 41 50-63 Chassis 181 532 40 47-96 Bushing Mtg. Fender Crgo 182 586 73 86-02 Dash Lower 183 874 52 05-20 Bolt Fin Hex 5/16-18 x 1-1/4 189 817 00 05-12 Screw 5/16-18 x 3/4 191 581 22 35-01 Reflector RH 194 873 90 05-00 Nut Lock Hex Flange 5/16-18 195 532 40 41-37 Plug Hole Dash 196 532 41 45-81 Console Asm Deck Lift 202 581 85 92-01 Vent Hood Side RH 203 581 85 91-01 Vent Hood Side LH 213 874 76 05-12 Bolt 5/16-18 unc x 3/4 217 532 40 91-67 Rod Pivot 218 532 19 63-95 X-Piece Hood Stop 225 581 10 32-01 Trim Ring 228 532 19 51-61 Stud Fastner 233 532 19 65-39 Bolt, Shoulder 235 532 40 61-29 Spacer Fender 236 873 93 05-00 Nut Lock 5/16-18 unc 237 532 40 37-04 Plug Mount Cargo 287 817 60 04-06 Screw Hex Washead 1/4-20 x 3/8 297 581 22 36-01 Reflector LH NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 7.

(8) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 DRIVE. 185. 161. 197 345. 196. 214. 143 56. 51. 184. 6. 221. 277. 160. 195 163. 210. 125 211 222. 35. 215 42 64. 167 160. 187 50. 188 15. 190. 374. 172 33. 37. 172. 116. 125. 52. 375 301. 378. 51 125. 116. 205 2. 51. 302 17. 67. 51. 300 373. 159 125. 166. 189. 5. 299. 29. 49. 303. 159 203. 306. 211. 186. 116. 2 99. 205. 73 1 73. 37. 282. 33. drive-tex_VATR_PEDAL_39_r1. 8.

(9) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 DRIVE. KEY NO.. PART NO.. 1. – – – – – –. 2 5 6 15 17 29 33 35 37 42 49 50 51 52 56 64 67 73 99 116 125. 532 12 35-83 874 76 06-36 532 12 40-28 819 13 13-16 501 48 71-01 584 82 31-01 812 00 00-01 583 86 45-01 532 18 89-67 532 12 48-72 872 11 06-14 532 19 43-27 873 90 06-00 532 19 43-26 532 19 72-53 589 67 14-01 582 58 01-01 874 49 05-44 532 43 59-35 873 90 05-00 817 00 05-12. 143 159 160 161 163 166 167 172 184 185 186. 817 49 05-08 876 02 04-12 532 16 94-84 532 10 57-09 587 84 79-01 532 42 91-64 532 40 52-57 583 97 42-01 587 65 37-01 872 11 06-22 532 19 43-21. DESCRIPTION Transaxle, Variator Fast Peal SD (587884601) (Order parts from transaxle manufacturer.) Key Square Bolt Hex HS 3/8-16 unc Bushing Snap Washer 13/32 x 13/16 x 16 Ga. Spring Brake Rod Brake E-Ring Rod Brake Parking Washer Harden .793 x 1.637 x .060 Cover Pedal Blk Round Bolt Rdhd 3/8-16unc x1-3/4 Gr.5 Idler.Flat Nut Hex Flangelock 3/8-16 Idler V-Groove Offset Belt Drive Shaft VATR Pedal Cross Washer Nylon 13/32 x 13/16 x .109 Bolt Hex Flghd 5/16-18 Gr. 5 Rod Bypass Nut Lock Hex Flange 5/16-18 unc Screw 5/16-18 x 3/4 Smgml Tap/ Bl Screw Thdrol 5/16-18 x 1/2 Tytt Pin Cotter 1/8 x 3/4 Retainer Clip(M) Dia. 290 Spring Return Clutch 6.75 Rod Control Pedal Nut Push .625 Latch Brake Parking Strap Torque LH/RH Handle Parking Brake Bolt Rdhd 3/8-16 unc x 2-3/4 Gr.5 Spacer Retainer. KEY NO.. PART NO.. DESCRIPTION. 187 188 189 190 195 196 197 203 205 210 211 214 215 221 222 277 282 299 300 301 302 303 306 345 373 374 375 378. 819 13 32-10 582 21 70-01 532 19 43-17 532 19 43-18 581 50 46-01 817 00 06-16 585 65 86-01 819 11 11-16 532 12 17-48 588 92 10-01 532 12 01-83 532 42 12-63 532 44 82-54 532 40 31-87 879 21 20-10 532 44 85-00 874 49 05-48 532 41 56-83 532 41 56-81 532 41 56-80 581 42 05-01 872 11 06-18 876 02 04-16 872 11 06-06 581 46 18-01 581 47 52-01 873 68 06-00 584 28 77-01. Washer 13/32 x 2 x 10 Ga. Link Clutch Ground Drive, Long Bellcrank Groundrive Nstg/Nstl Keeper Bellcrank Drive Ground Brake Bracket Screw 3/8-16 x 1 Clutch Antirotation Washer 11/32 x 11/16 x 16 Ga. Washer 25/32 x 1-5/8 x 16 Ga. Weldment Pedal Bearing Nylon Pedal Forward Pad Cap Pedal Reverse Retainer Spring Clip Handle Washer 21/32 x 1-1/4 10 Ga. Subasm Rocker Pedal Screw Thdrol 5/16-18 x 3 Bracket Mount Idler Keeper Idler Rear Pulley Idler V-Groove Pulley Idler Flat 2.0 Od Bolt Rdhd Sgnk 3/8-16 x 2-1/4 Cotter Pin Bolt Rdhd Sgnk 3/8-16 x 1 Gr. 5 Spacer Idler Control Brake Arm Nut Crownlock 3/8-16 unc Nut Push 8 mm. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 9.

(10) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 ENGINE. 1 21 20. 45. 102. 37 82. 28. 84. 111 18. 81. 62 69. 37. 97. 90 90. 96. 71. 9. 15. 70. 12. 79 11 29. 41 42. SPARK ARRESTER KIT. 2. 85. engine-tex_bs-2cyl_179. 10.

(11) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 ENGINE. KEY NO.. PART NO.. 1. – – – – – –. 2 9 11 12 15 18 20 21 28 29 37 41 42 45 62 69 70 71 79 81 82 84 85 90 96 97 102 111. 532 44 59-62 582 54 03-01 587 24 16-01 532 40 29-80 532 43 30-04 581 17 61-01 587 24 25-01 532 41 63-58 532 40 11-37 532 13 71-80 532 12 34-87 532 12 61-97 539 99 02-47 873 51 04-00 532 43 40-17 532 16 53-91 581 88 11-01 581 88 10-01 532 18 39-06 532 14 84-56 532 42 82-87 817 06 06-20 501 60 66-01 817 00 06-16 819 09 14-16 817 67 04-12 817 00 05-12 532 41 41-19. DESCRIPTION Engine Briggs Model No. 44N677-0015-G1 (501259301) (Order parts from engine manufacturer.) Muffler Keeper Belt Engine Clutch Electric Pulley Engine Tank Fuel Cap Fuel Control Throttle Screw #10 x 0.750 BOS Thread Fuel Line Spark Arrester Kit Clamp Hose Washer 1-1/2 OD x 15/32 ID x .250 Washer SLW STD 7/16 Nut Keps Hex 1/4-20 unc Shield Heat Muffler Gasket Tube Exhaust LH Tube Exhaust RH Screw Socket Head 5/16-18 x 1 Tube Drain Oil Easy Valve Oil Drain Screw 3/8-16 x 1-1/4 Bolt Hex 7/16-20 x 3.75 Gr. 5 Screw 3/8-16 x 1 Washer 9/32 x 7/8 x 16 Ga. Screw Hexwsh Thdrl 1/4-20 x 3/4 Screw 5/16-18 x 3/4 Purge Line. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm For engine service and replacement parts, call the toll free number for your engine manufacturer listed below: Briggs & Stratton 1-800-233-3723. Engine Power Rating Information The gross power rating for individual gas engine models is labeled in accordance with SAE (Society of Automotive Engineers) code J1940 (Small Engine Power & Torque Rating Procedure), and rating performance has been obtained and corrected in accordance with SAE J1995 (Revision 2002-05). Torque values are derived at 3060 RPM; horsepower values are derived at 3600 RPM. Actual gross engine power will be lower and is affected by, among other things, ambient operating conditions and engine-to-engine variability. Given both the wide array of products on which engines are placed and the variety of environmental issues applicable to operating the equipment, the gas engine will not develop the rated gross power when used in a given piece of power equipment (actual “on-site” or net power). This difference is due to a variety of factors including, but not limited to, accessories (air cleaner, exhaust, charging, cooling, carburetor, fuel pump, etc.), application limitations, ambient operating conditions (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine.. 11.

(12) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 STEERING ASSEMBLY. 26 50 45 1. 21. 20. 16. 9 27. 64. 66. 8. 28. 7. 8 7. 60. 75. 80. 76. 15. 6 122 19. 9. 22. 28. 63. 2. 67. 63. 59. 4. 58. 14. 86. 6. 80 82. 57 35. 15. 14. 14. 15. 122. 15. 80 15 14. 14 61. 14 5. 85. 13. 81. 13 8. 80 69 68. 67 70. 62. 82. 53 81. steering-tex_TTR_53_r1. 12.

(13) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 STEERING ASSEMBLY. KEY PART NO. NO.. DESCRIPTION. 1 2 4 5 6 7 8 9 13 14 15 16 19 20 21 22 26 27 28 35 45 50 53 57 58 59 60 61 62 63 64 66 67 68 69 70 75 76 80 81 82 85 86 122. Wheel, Steering Axle Asm., Front Spindle Asm., LH Spindle Asm., RH Bearing, Race Thrust Harden Washer 25/32 x 1-5/8 x 16 Ga. Ring, Clip #T5304-75 Cap, Spindle Washer 25/32 x 1-1/4 x 16 Ga. Washer, SLW ZD 3/8 Nut, Crown Lock 3/8-24 unf Steering Shaft Plate Steering Boot Steering Adapter Wheel Steering Bearing Insert, Wheel Steering Washer Screw 3/8-16 x 3/4 Gear, Sector Plate Washer 3/8 ID 2-3/8 OD 12 Ga. PLTD Nut Lock Flg 3/8-16 unc Washer Hardened .793 x 1.637 x .060 Bracket Upstop Bolt Shoulder Sector Pivot CFM Washer Thrust Sector Steering Nut Flange Lock 5/8-11 Draglink, LH Draglink, RH Screw 5/16-18 x 3/4 Retainer Clip Spring Steering Bolt Hex Fghd 7/16-14 x 3 Serr Bushing PM Front Axle Nut Lock Flange 7/16-14 Gr. 5 Washer 1.5 x .505 x .118 Bracket Deck Susp. Front Pinion Screw Head Sock Washer Thrust 5/8 x 1.10 x 1/32 Link Cross RH Pivot Bolt Pivot RH Pivot LH Cap Gear. 532 42 45-51 532 43 68-70 532 43 68-73 532 43 68-74 532 12 49-31 532 12 17-48 812 00 00-29 532 12 12-32 532 12 17-49 539 99 01-18 873 54 06-00 587 01 60-02 532 19 47-29 532 42 47-40 586 84 02-01 585 02 99-01 532 42 45-53 819 21 16-16 817 00 06-12 532 44 07-70 587 01 64-01 873 90 06-00 532 18 89-67 532 19 72-46 532 19 47-47 532 19 47-48 873 97 10-00 532 43 68-84 532 43 68-85 817 00 05-12 532 19 98-49 871 02 07-48 532 19 47-37 873 90 07-00 532 19 91-62 585 33 88-01 580 68 37-01 580 68 36-01 532 00 13-70 532 43 68-87 532 44 21-47 532 44 18-73 532 44 18-72 532 44 49-62. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 13.

(14) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 MOWER DECK. 46. 46. 47 185 39. 6. 49 21 122 114. 43 54. 253. 33. 98. 7. 50. 97 48. 33 32. 32. 251. 253. 46. 52. 242. 250. 241 33. 1 252. 41. 21. 116 209. 253. 253 252. 17 117. 120 49. 29. 113. 25 12. 194. 24 16. 9. 27. 19. 209 190. 26. 22. 189 15 190. 14. 187. 20 21. 188 187. 11. 13. 36 48_Deck_tex_43_r2. 14. 18.

(15) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 MOWER DECK. KEY PART NO. NO.. DESCRIPTION. 1 6 7 9 11 -12 13 14 15 16 17 18 19 20 21 22 24 25 26 27 29 32 33 36 39 41 43 46 47 48 49 50 52 54. Deck Weldment Mower Cover Mandrel LH Cover Mandrel RH Torque Strap Blade High Lift Blade Mulching Rod Anti-Sway Shaft Asm. Housing, Mandrel Bearing, Mandrel Washer 13/32 x 13/16 x 12 Ga. Bolt 5/16-18 x 5/8 Bolt RdHd 5/16-18 unc x 5/8 Pin Cotter 5/16 Bow Tie Lock Baffle Vortex Nut, Crownlock 5/16-18 unc Stripper Mandrel Cap Sleeve Spring, Torsion Nut, Push Deflector Shield Rod, Hinge Pulley, Mandrel Nut, Flg. Top Lock Screw Sems 7/16-20 x 1 Hx Hd Pulley, Idler, 4.50 Hub Bolt Hex Wsh Hd 313-18 x 1.19 Arm, Idler Screw, Thdroll. 1/4-20 x 5/8 Belt Deck Drive Pulley Idler 4.50 RAW Nut, Lock Flg. 3/8-16 unc Screw TT 3/8-16 x 2-1/4 Pulley Idler 48" Primary Bolt Carr. Sh 3/8-16 x 1-1/2 Gr. 5. 587 83 64-01 532 19 72-48 587 45 24-01 589 33 34-02 532 18 00-54 532 17 39-21 532 40 48-51 587 25 64-01 532 18 72-81 585 32 39-01 819 13 13-12 872 11 05-05 872 14 05-05 532 19 42-08 532 17 43-78 873 68 05-00 532 17 44-93 532 10 53-04 532 17 81-02 532 11 04-52 532 18 17-07 532 13 14-91 532 15 35-32 532 40 02-34 584 30 93-01 532 19 73-80 584 95 39-01 532 19 60-65 532 13 77-29 532 19 72-42 532 19 73-79 873 90 06-00 817 49 06-36 532 19 31-97 872 11 06-12. KEY NO. 97 98 113 114 116 117 120 122 185 187 188 189 190 194 209 241 242 250 251 252 253 ---. --. PART NO.. DESCRIPTION. 532 17 85-15 532 19 61-05 872 11 05-08 532 19 74-51 532 19 34-06 589 52 73-01 819 13 20-12 532 18 75-57 873 90 07-00 532 19 51-61 873 90 05-00 532 19 51-85 532 19 65-39 874 49 07-36 817 00 05-12 532 15 29-27 532 41 55-98 585 31 80-05 585 32 24-05 539 10 98-00 873 90 04-00 532 41 64-05 587 12 54-01. Washer Hardened Spring Drive Bolt Rdhd Sqnk 5/16-18 x 3/4 Rod Tension Relief Bolt, Shoulder Gauge Wheel Washer 13/32 x 1-1/4 x 12 Ga. Bushing Tension Relief Nut Lock Flange 7/16-14 Gr. 5 Stud Fastener w/"D" Anti-Rotation Nut Lock Hex Flange Arm Susp. Mower Rear Bolt Shoulder Bolt Hex Washer Head Screw 5/16-18 x 3/4 Screw TT #10-32.5 3/8 Flange Port, Washout Plate Reinforcement Front Plate Reinforcement Side Bolt Carriage 1/4-20 x 1 Gr. 5 Nut Hex Flange 1/4-20 unc Coupling Quick Connect Mandrel Assembly (Includes housing (key #14), shaft assembly (key #13), and bearing only (key #15) and (key #33) - pulley/nut/washer and blade bolt/washers not included) 587 81 95-01 Replacement Mower, Complete. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 15.

(16) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 MOWER LIFT. 87 87. 7. 90. 98. 116 3 10. 88 97 2. 91. 97. 91 87. 89. lift-tex_55. 89 87. KEY NO. 2 3 7 10 87 88 89 90. PART NO. 532 42 20-27 532 19 52-31 580 96 23-01 532 19 63-14 532 19 42-09 532 41 07-10 819 19 19-12 532 19 42-08. KEY NO.. DESCRIPTION Shaft Asm. Cross, Lift Lever Asm., Lift Grip, Lever Spring Torsion Pin Cotter 7/16 Bow Tie Lock Spring Lift Assist Washer Clear Zinc Pin Cotter 5/16 Bow Tie Lock. 91 97 98 116. PART NO. 532 19 51-81 817 00 06-12 532 19 52-64 819 15 15-16. DESCRIPTION Link Lift Susp Mower Rear Screw 3/8-16 x .75 Link Lift Susp. Front Mower Washer 15/32 x 15/16 x 16 Ga.. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 16.

(17) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 SEAT ASSEMBLY. 1. 8 8 7. 8. 7. 10. 14. 8. 6 42. 21 37. 16. 6 37. 15 12. 2. 19. 21 13 17 46 seat-tex_knob_6. KEY NO. 1 2 6 7 8 10 12 13 14 15. PART NO. 532 40 66-23 532 18 01-66 873 80 06-00 587 61 33-01 532 17 18-77 532 44 18-05 532 19 93-70 532 12 12-48 872 05 04-12 532 13 43-00. KEY NO. 16 17 19 21 37 42 46. DESCRIPTION Seat Bracket Pivot Fender Nut, Lock w/Ins. 3/8-16 unc Spring, Seat Cprsn Bolt 5/16-18 unc x 3/4 w/Sems Pan, Seat Bracket Mount. Bushing Bolt 14/-20 x 1-1/2 Spacer Split. PART NO. 532 12 37-40 532 12 39-76 532 19 93-72 587 90 78-01 873 80 05-00 532 19 93-71 588 09 04-01. DESCRIPTION Spring Nut Lock Gr. 5 Knob Seat Bolt, Shoulder 5/16-18 x 5/8 Nut, Lock 5/16-18 unc Washer Cup Bolt 3/8-16 x 1, 1.25 OD. NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm. 17.

(18) TRACTOR - MODEL NO. PP22VA48 (96042019800), PRODUCT NO. 960 42 01-98 DECALS. 7. 2. 4. 17. 4. 9. 3 1. 14 14 10. 6. 5. KEY NO. 1 2 3 4 5 6 7 8 9 10. PART NO. 581 57 89-01 582 67 71-01 582 67 73-01 582 67 74-01 581 58 00-02 587 55 33-01 587 84 40-01 581 72 45-02 532 14 50-05 584 90 46-01. 8. 11. DESCRIPTION Decal, Warning Decal, Wheel Steering Decal, Fender Logo Decal, Hood Decal, Mower Sch. Decal, Eng. Decal, Dash Snowflake Decal, Mower Caution Decal, Battery Dnge/Poi Decal, Deflect. Warning. WHEELS AND TIRES 1 2. 4. 10 5. 6. PART NO. 587 71 20-01 589 55 41-01 581 59 34-01 581 72 48-01 532 40 95-05 532 40 95-07 115 86 01-27 115 86 02-27 115 63 96-46. KEY NO.. PART NO.. 1 2 3 4 5 6 7 8 9 10 11 --. 11 3 7. KEY NO. 11 14 17 -------. 9 8. 532 05 91-92 532 06 51-39 532 12 51-21 532 05 99-04 532 10 62-22 532 12 49-57 532 12 49-59 532 19 32 68 532 13 84-68 532 12 49-26 532 12 51-22 532 14 43-34. DESCRIPTION Decal, Deck Decal, Panel Side Decal, Replacement Decal, Bypass Pad, Footrest, LH Pad, Footrest Manual, Operator's (English/Spanish) Manual, Parts (English/Spanish) Manual, Quick Start Guide (English/Spanish). DESCRIPTION Cap, Valve, Tire Stem, Valve Rim Assembly, Front Tube, Front (Service Item Only) Tire, Front 15 x 6-6 Fitting, Grease (Front Wheel Only) Bearing, Flange (Front Wheel Only) Cap, Axle Tire, Rear 20 x 8-8 Tube, Rear (Service Item Only) Rim Assembly, Rear Sealant, Tire (10 oz. Tube). NOTE: All component dimensions given in U.S. inches 1 inch = 25.4 mm wheel_art_1-vgt. 18.

(19) SERVICE NOTES. 19.

(20) PARTS AND SERVICE This product has been expertly engineered and carefully manufactured to rigid quality standards. As with all mechanical products, some adjustments or part replacement may be necessary during the life of your unit.. Support / Help If you require assistance or have questions concerning the application, operation, maintenance or parts for your product: •. Visit our website: www.poulanpro.com. •. Call Us Toll Free: 1-800-849-1297. •. For replacement parts, have available the following information: a. Model Number / Manufacturer's I.D. Number b. Description of part.. NOTE:. HOP provides parts and service through its authorized distributors and dealers; therefore, all requests for parts and service should be directed to your local dealer(s). The philosophy of HOP is to continually improve all of its products. If the operating characteristics or the appearance of your product differs from those described in this Manual, please contact your local dealer for updated information and assistance.. 20.

(21) PARTES Y SERVICIOS Este producto ha sido diseñado por expertos y fabricado con cuidado según estrictas normas de calidad. Como con todos los productos mecánicos, pueden requerirse algunos ajustes o el cambio de algunas piezas durante la vida útil de la unidad.. Soporte / Ayuda Si necesita asistencia o tiene alguna pregunta acerca de la aplicación, operación, mantenimiento o piezas de su producto:. Para obtener repuestos, tenga preparada la siguiente información:. •. Llámenos de manera gratuita al: 1-800-849-1297. •. Visite nuestro sitio web:. •. www.poulanpro.com. a. Número de modelo / Número de I.D. del fabricante b. Descripción de la pieza.. NOTA:. HOP ofrece piezas y servicio a través de sus distribuidores y concesionarios autorizados; por lo tanto, todas las solicitudes de piezas y servicio deben dirigirse a su concesionario local. Es la filosofía de HOP mejorar permanentemente todos sus productos. Si las características operativas o el aspecto de su producto difiere de los descritos en este Manual, contacte a su concesionario local para solicitar información actualizada y asistencia.. 20.

(22) AVISO. 19.

(23) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 CALCOMANÍAS 7. 2. 4. 17. 4. 9. 3 1. 14 14 10. 6. 5. CÓDIGO PIEZA No. No. 1 581 57 89-01 2 582 67 71-01 3 4 5 6 7 8 9. 8. DESCRIPCIÓN Calcomanía advertencia Calcomanía para el volante de dirección Calcomanía, logo Calcomanía, capo Calcomanía, esquema Calcomanía motor Calcomanía Calcomanía advertencia Calcomanía de Peligro/Punto de interconexión. 582 67 73-01 582 67 74-01 581 58 00-02 587 55 33-01 587 84 40-01 581 72 45-02 532 14 50-05. RUEDAS Y NEUMÁTICOS 1 11 3. 2. 4. 7. 10 5. 6. 9 8. 11 CÓDIGO PIEZA No. No. 10 584 90 46-01 11 587 71 20-02 14 589 55 41-01 17 581 59 34-01 -581 72 48-01 -532 40 95-05 -532 40 95-07 ----. 115 86 01-27 115 86 02-27 115 63 96-46. CÓDIGO PIEZA No. No. 1 532 05 91-92 2 532 06 51-39 3 532 12 51-21 4 532 05 99-04 5 532 10 62-22 6 532 12 49-57 7 532 12 49-59 8 532 19 32-68 9 532 13 84-68 10 532 12 49-26 11 532 12 51-22 -532 14 43-34. DESCRIPCIÓN Calcomanía advertencia Calcomanía, cubierta Calcomanía para el panel lateral Calcomanía de reemplazo Calcomanía para la desviación Forro del apoyo para los pies (LI) Forro del apoyo para los pies del control Manual del operario (Inglés/Español) Manual de piezas (Inglés/Español) Guía de inicio rápido (Inglés/Español). DESCRIPCIÓN Tapa de la válvula del neumático Vástago de la válvula Ensamble de las llantas delanteras Cámara delantera Neumático delantero 15 x 6-6 Accesorio para engrasar Rodamiento de la brida Tapa del eje Neumático trasero 20 x 8-8 Cámara trasera Ensamble trasero de la llanta Sellador para neumáticos (tubo de 10 onzas [283 gr]). NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm wheel_art_1-vgt. 18.

(24) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 ENSAMBLE DEL ASIENTO. 1. 8 8 7. 8. 14. 7. 10. 8. 6 42. 21 37. 6. 16. 37. 15 12. 2. 19. 21 13 17 46 seat-tex_knob_6. CÓDIGO PIEZA No. No.. CÓDIGO PIEZA No. No.. DESCRIPCIÓN. 587 61 33-01 532 17 18-77 532 44 18-05 532 19 93-70 532 12 12-48 872 05 04-12 532 13 43-00 532 12 37-40. 7 8 10 12 13 14 15 16. 532 40 66-23 532 18 01-66 873 80 06-00. 1 2 6. Asiento Soporte pivotante del guardabarros Tuerca de presión c/aislamiento de 3/8-16 unc Resorte del asiento Perno de 5/16” unc x 3/4” Bandeja del asiento Soporte Buje Perno 1/4-20 x 1-1/2 Separador Resorte. 17 19 21 37 42 46. DESCRIPCIÓN. 532 12 39-76 532 19 93-72 587 90 78-01 873 80 05-00 532 19 93-71 588 09 04-01. Tuerca 1/4 grado 5 Botón Perno de tope de 5/16-18 x 5/8 Tuerca de presión de 5/16-18 unc Arandela Perno 3/8-16 x 1, 1.25 OD. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 17.

(25) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 ELEVACIÓN DE LA CORTADORA DE CÉSPED. 87 7. 87. 90. 98. 116 3 10. 88 97 2. 91. 97. 91 87. 89. lift-tex_55. 89 87. CÓDIGO PIEZA No. No. 2 532 42 20-27 3 532 19 52-31. 532 41 07-10 819 19 19-12. 88 89. 580 96 23-01 532 19 63-14 532 19 42-09. 7 10 87. CÓDIGO PIEZA No. No. 90 532 19 42-08. DESCRIPCIÓN Ensamble del eje de la elevación Ensamble de la palanca de elevación derecha Mango de la palanca Resorte de torsión Pasador de chaveta de 7/16 con bloqueo en forma de mariposa Resorte de ayuda de la elevación Arandela de zinc transparente. 819 15 15-16. 116. 532 19 51-81 817 00 06-12 532 19 52-64. 91 97 98. DESCRIPCIÓN Pasador de chaveta de 5/16 con bloqueo en forma de mariposa Ensamble del acoplamiento Tornillo de 3/8-16 x 0,75 Acoplamiento frontal de la elevación de la cortadora de césped Arandela 15/32 x 15/16 x calibre 16. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 16.

(26) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 PLATAFORMA DE LA CORTADORA DE CÉSPED. CÓDIGO PIEZA No. No. 1 587 83 64-01 6 532 19 72-48 7 587 45 24-01 9 589 33 34-02 11 532 18 00-54 -532 17 39-21 12 532 40 48-51 13 587 25 64-01 14 532 18 72-81 15 585 32 39-01 16 819 13 13-12 17 872 11 05-05 18 872 14 05-05 19 532 19 42-08 20 532 17 43-78 21 873 68 05-00 22 532 17 44-93 24 532 10 53-04 25 532 17 81-02 26 532 11 04-52 27 532 18 17-07 29 532 13 14-91 32 532 15 35-32 33 532 40 02-34 36 584 30 93-01 39 532 19 73-80 41 584 95 39-01 43 532 19 60-65 46 532 13 77-29 47 532 19 72-42 48 532 19 73-79 49 873 90 06-00 50 817 49 06-36 52 532 19 73-79 54 872 11 06-12. DESCRIPCIÓN Carcasa de la cortadora de césped Cubierta izquierda del mandril Cubierta derecha del mandril Soporte Cuchilla de la cortadora Cuchilla, mantillo Barra contra la inclinación lateral Ensamble del eje del mandril Carcasa del mandril Rodamiento de bolas del mandril Arandela13/32 x 13/16 x calibre 12 Perno 5/16-18 x 5/8 Perno 5/16-18 x 5/8 Perno de tope Delantero Tuerca Mandril Tapa de la manga Resorte de torsión del deflector Tuerca de presión Protector del deflector Varilla de la bisagra Polea del mandril Tuerca de seguridad con brida Tornillo 7/16-20 x 1 Polea inmóvil Perno 313-18 x 1.19 Resorte de torsión de retención Tornillo Soporte del cable de embrague Polea loca Tuerca 3/8-16 unc Perno 3/8-16 unc x 2 Polea Perno 3/8-16 x 1-1/2 Gr.5. CÓDIGO PIEZA No. No. 97 532 17 85-15 98 532 19 61-05 113 872 11 05-08 114 532 19 74-51 116 532 19 34-06 117 589 52 73-01 120 819 13 20-12 122 532 18 75-57. 587 81 95-01. --. 873 90 07-00 532 19 51-61 873 90 05-00 532 19 51-85 532 19 65-39 874 49 07-36 817 00 05-12 532 15 29-27 532 41 55-98 585 31 80-05 585 32 24-05 539 10 98-00 873 90 04-00 532 41 64-05 587 12 54-01. 185 187 188 189 190 194 209 241 242 250 251 252 253 ---. DESCRIPCIÓN Arandela Resorte Tornillo 5/16-18 Barra de la relevación de la tensión Perno Calibrador de la rueda Arandela 13/32 x 1-1/4 x calibre 12 Sujetador izquierdo de la correa del motor(LI) Tuerca 7/16-14 Gr. 5 Fastner del perno prisionero Sujetador del travesaño Tuerca de presión hexagonal con brida Perno Perno 7/16-14 x 2.25 Tornillo 5/16-18 x 3/4 Tornillo #10-32.5 3/8 Flange Puerto del derrubio Placa de refuerzo delante Placa de refuerzo lateral Perno 1/4-20 x 1 Gr. 5 Tuerca 1/4-20 unc Accesorio del conexión Ensamble del Mandril (solo incluye la carcasa (#14), el ensamble del eje (#13) y el rodamiento(#15 et #33); no incluye la polea/tuerca/arandela ni los pernos/ arandelas de la cuchilla) Reemplazo de la cortadora de césped, completa. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 15.

(27) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 PLATAFORMA DE LA CORTADORA DE CÉSPED. 46. 46. 47 185 39. 6. 49 21 122. 46. 52. 114. 43. 33. 98. 7. 50. 54 253 253. 97 48. 33 32. 32. 251. 242. 250. 241 33. 1 252. 253. 41. 253. 21. 252. 116 209. 17 120. 117. 49. 29. 113. 25 194. 12. 26 24. 16 9. 27. 19. 209 190. 22. 189 15 190. 14. 187. 20 21. 188 187. 13. 11. 18. 36 48_Deck_tex_43_r2. 14.

(28) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 ENSAMBLE DE LA DIRECCIÓN. CÓDIGO No. 1 2 4 5 6 7 8 9 13 14 15 16 19 20 21 22 26 27 28 35 45 50 53 57 58 59 60 61 62 63 64 66 67 68 69 70 75 76 80 81 82 85 86 122. PIEZA No. 532 42 45-51 532 43 68-70 532 43 68-73 532 43 68-74 532 12 49-31 532 12 17-48 812 00 00-29 532 12 12-32 532 12 17-49 539 99 01-18 873 54 06-00 587 01 60-02 532 19 47-29 532 42 47-40 586 84 02-01 585 02 99-01 532 42 45-53 819 21 16-16 817 00 06-12 532 44 07-70 587 01 64-01 873 90 06-00 532 18 89-67 532 19 72-46 532 19 47-47 532 19 47-48 873 97 10-00 532 43 68-84 532 43 68-85 817 00 05-12 532 19 98-49 871 02 07-48 532 19 47-37 873 90 07-00 532 19 91-62 585 33 88-01 580 68 37-01 580 68 36-01 532 00 13-70 532 43 68-87 532 44 21-47 532 44 18-73 532 44 18-72 532 44 49-62. DESCRIPCIÓN Volante de dirección Eje Ensamble del husillo izquierdo Ensamble del husillo derecho Arandela Arandela de 25/32 x 1-5/8 calibre 16 Abrazadera del aro No. T5304-75 Tapa del husillo Arandela de 25/32 x 1-1/4 calibre 16 Arandela 3/8 Tuerca corona de presión de 3/8-24 unf Eje de dirección Placa de dirección Cargador del manejo Adaptador del volante de dirección Rodamiento Inserto del volante de dirección Arandela Tornillo de 3/8-16 x 3/4 Engranaje del sector de la placa Arandela 3/8 ID 2-3/8 OD calibre 12 PLTD Tuerca 3/8-16 unc Arandela reforzada de 793 x 1637 x 0,060 Tope superior del soporte Perno de tope del sector del pivote CFM Arandela de empuje del sector de dirección Tuerca de presión con brida de 5/8-11 Barra de acoplamiento izquierda Barra de acoplamiento derecha Tornillo de 5/16-18 x 3/4 Abrazadera de retención del resorte de la dirección Perno de cabeza 7/16-14 x 3 Buje PM del eje delantero Tuerca de presión con brida de 7/16-14 grado 5 Arandela de 1,5 x 0,505 x 0,118 Soporte de la plataforma delantera Piñón Tornillo Arandela 5/8 x 1.10 x 1/32 Varillaje Perno Pivotes (LD) Pivotes (LI) Tapa. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 13.

(29) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 ENSAMBLE DE LA DIRECCIÓN. 26 50 45 1. 21. 20. 16. 9 64. 27. 8. 28. 7. 2. 66 67. 9 8. 22. 28. 7. 60. 75. 80. 76. 63. 6 122 19. 4. 63. 59. 15. 15. 14. 14. 14. 86. 6. 80 82. 57. 15. 122. 35. 15. 80 15 14. 14 61. 58. 14 5. 85. 13. 81. 13 8. 80 69. 67 70. 68. 62. 82. 53 81. steering-tex_TTR_53_r1. 12.

(30) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 MOTOR. 532 44 59-62 582 54 03-01 587 24 16-01 532 40 29-80 532 43 30-04 581 17 61-01 587 24 25-01 532 41 63-58 532 40 11-37 532 13 71-80 532 12 34-87 532 12 61-97 539 99 02-47 873 51 04-00 532 43 40-17 532 16 53-91 581 88 11-01 581 88 10-01 532 18 39-06 532 14 84-56 532 42 82-87 817 06 06-20 501 60 66-01 817 00 06-16 819 09 14-16 817 67 04-12 817 00 05-12 532 41 41-19. 2 9 11 12 15 18 20 21 28 29 37 41 42 45 62 69 70 71 79 81 82 84 85 90 96 97 102 111. – – – – – –. 1. PIEZA No.. CÓDIGO No.. DESCRIPCIÓN Motor B&S Modelo No. 44N677-0015-G1 (501259301) (Haga el pedido de las piezas al fabricante del motor) Silenciador Ensamble del sujetador de la correa del motor Embrague eléctrico Polea del motor Tanque de combustible Ensamble de la tapa Control del regulador Tornillo No. 10 x 0,75 Línea de combustible Equipo apagachispas Abrazadera de la manguera Arandela 1-1/2 OD x 15/32 ID x 250 Arandela 7/16 Tuerca Silenciador con pantalla térmica Junta Tubo de escape izquierdo Tubo de escape derecho Tornillo 5/16-18 x .75 Tubo de fácil drenaje de aceite Válvula Tornillo 3/8-16 x 1 Perno de 7/16-20 x 3.75 calibre 5 Tornillo 3/8-16 x 1 Arandela 9/32 x 7/8 x calibre 16 Tornillo 1/4-20 x 3/4 Tornillo 5/16-18 x 3/4 Línea de purge. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm Para las piezas del servicio y de recambio del motor, llame el número gratis para su fabricante del motor enumerado abajo: Briggs & Stratton 1-800-233-3723. Información de Clasificación de Potencia del Motor La clasificación de potencia para un modelo de motor a gas en particular se designa de acuerdo al código J1940 de SAE (Sociedad de Ingenieros Automotrices) (Procedimiento de Clasificación de Potencia & Torque del Motor Pequeño), y la clasificación de desempeño ha sido obtenida y corregida de acuerdo con el código J1995 de SAE (Revisión 2002-05). Los valores de torque se obtienen a 3060 RPM; los valores de potencia se obtienen a 3600 RPM. La potencia bruta actual del motor será inferior y está afectada, entre otras cosas, por las condiciones ambientales operativas y la variabilidad de motor a motor. Dado ambos un amplio conjunto de productos en los cuales son puestos nuestros motores, y la variedad de emisiones ambientales aplicables al operar el equipo, el motor a gas no desarrollará la potencia nominal cuando sea usado en una parte del equipo acoplado (potencia real “en el-sitio” o potencia neta). Esta diferencia se debe a una variedad de factores que incluyen, pero que no están limitados a, accesorios (filtro de aire, sistema de escape, sistema de carga, sistema de enfriamiento, carburador, bomba de combustible, etc.) limitaciones de la aplicación, condiciones ambientales de operación (temperatura, humedad, altitud), y la variabilidad de motor a motor. Debido a las limitaciones, Briggs & Stratton puede sustituir este motor con clasificación de potencia más alta por esta serie de motor.. 11.

(31) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 MOTOR. 1 21 20. 45. 102. 37 82. 28. 84. 111. 81. 62 69. 37. 18. 90. 97. 90. 96. 71. 9. 15. 70. 12. 79 11 29. 41 42. EQUIPO APAGACHISPAS SPARK ARRESTER KIT. 2. 85. engine-tex_bs-2cyl_179. 10.

(32) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 TRANSMISIÓN. CÓDIGO No.. PIEZA No.. 532 19 72-53 589 67 14-01 582 58 01-01 874 49 05-44 532 43 59-35 873 90 05-00 817 00 05-12 817 49 05-08 876 02 04-12 532 16 94-84 532 10 57-09 587 84 79-01 532 42 91-64 532 40 52-57 583 97 42-01 587 65 37-01 872 11 06-22 532 19 43-21 819 13 32-10 582 21 70-01. 56 64 67 73 99 116 125 143 159 160 161 163 166 167 172 184 185 186 187 188. 532 12 35-83 874 76 06-36 532 12 40-28 819 13 13-16 501 48 71-01 584 82 31-01 812 00 00-01 583 86 45-01 532 18 89-67 532 12 48-72 872 11 06-14 532 19 43-27 873 90 06-00 532 19 43-26. 2 5 6 15 17 29 33 35 37 42 49 50 51 52. – – – – – –. 1. DESCRIPCIÓN Transeje, Gentrans VATR Pedal SD (587884601) (Haga el pedido de las piezas al fabricante del transeje.) Cuña Perno de HS 3/8-16 unc Buje Arandela de 13/32 x 13/16 x calibre 16 Resorte de freno Varilla del freno Aro "E" Varilla del freno de mano Arandela de .793 x 1.637 x 060 Cubierta del pedal Perno de 3/8-16unc x1-3/4 Gr. 5 Polea loca plana Tuerca 3/8-16 Polea loca con ranura en V con un desplazamiento Correa de la transmisión Ensamble del eje Control VATR Arandela de 13/32 x 13/16 x .109 Perno de 5/16-18 Gr. 5 Varilla del con resorte de desviación Tuerca 5/16-18 unc Tornillo de 5/16-18 x 3/4 Tornillo de 5/16-18 x 1/2 Tytt Pasador de chaveta de 1/8 x 3/4 Abrazadera de retención Resorte de retorno del embrague 6.75 Varilla de control del pedal Tuerca de presión .625 Pestillo del freno de mano Correa de torsión (LI)/(LD) Manija del freno de mano Perno de 3/8-16 unc x 2-3/4 Gr. 5 Espaciador de retención Arandela de 13/32 x 2 x calibre 10 Mecanismo de desplazamiento de la. CÓDIGO No.. PIEZA No.. 879 21 20-10 532 44 85-00 874 49 05-48 532 41 56-83 532 41 56-81 532 41 56-80 581 42 05-01 872 11 06-18 876 02 04-16 872 11 06-06 581 46 18-01 581 47 52-01 873 68 06-00 584 28 77-01. 222 277 282 299 300 301 302 303 306 345 373 374 375 378. 581 50 46-01 817 00 06-16 585 65 86-01 819 11 11-16 532 12 17-48 588 92 10-01 532 12 01-83 532 42 12-63 532 44 82-54 532 40 31-87. 195 196 197 203 205 210 211 214 215 221. 532 19 43-18. 190. 532 19 43-17. 189. DESCRIPCIÓN varilla de mando del embrague del largo Palanca acodada del mecanismo de desplazamiento Sujetador de la palanca acodada del mecanismo de desplazamiento Soporte del freno Vis 3/8-16 x 1 Embrague Arandela de 11/32 x 11/16 x calibre 16 Arandela de 25/32 x 1-5/8 x calibre 16 Ensamble del pedal Rodamiento de nylon Forro del pedal para avanzar Forro del pedal para retroceder Abrazadera de retención del resorte de la manija Arandela de 21/32 x 1-1/4 calibre 10 Pedal subconjunto Tornillo de 5/16-18 x 3 Soporte Polea loca Sujetador Polea loca plana Polea loca plana 2.0 Od Perno Pasador de chaveta Perno de 3/8-16 x 1 Gr. 5 Separador Soporte Tuerca 3/8-16 unc Tuerca 8mm. NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 9.

(33) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 TRANSMISIÓN. 161. 185. 197 345 214. 143 56. 196. 51. 184. 160. 195 6. 221. 163. 277. 210. 125 211 222. 35. 215 42. 125. 303. 49. 166. 189. 5. 187 50 51. 300 373. 159. 29. 51. 302 17. 67. 52. 375 301. 378. 51 125. 116. 205 2. 211. 186. 64 159 203. 167 160. 190. 299 188. 306 15. 374. 172. 116. 125 172 33. 37. 116. 2 99. 205. 73 1. 37. 33. 282. 73. drive-tex_VATR_PEDAL_39_r1. 8.

(34) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 CHASIS. 581 85 92-01 581 85 91-01 874 76 05-12 532 40 91-67 532 19 63-95 581 10 32-01 532 19 51-61 532 19 65-39 532 40 61-29 873 93 05-00 532 40 37-04 817 60 04-06 581 22 36-01. 202 203 213 217 218 225 228 233 235 236 237 287 297. PIEZA No. 587 83 41-01 532 44 80-42 581 10 31-01 581 10 29-02 581 10 30-01 580 91 08-01 817 06 05-12 532 42 07-96 873 68 05-00 532 41 22-80 817 49 05-08 532 41 63-58 532 40 97-30 584 86 29-01 532 44 54-94 532 19 95-35 532 14 24-32 532 19 63-04 532 40 07-76 532 19 52-28 532 41 50-63 532 40 47-96 586 73 86-02 874 52 05-20 817 00 05-12 581 22 35-01 873 90 05-00 532 40 41-37 532 41 45-81. CÓDIGO No. 5 14 15 18 25 34 36 37 52 58 68 130 138 150 151 152 162 175 176 177 180 181 182 183 189 191 194 195 196. DESCRIPCIÓN Tablero Capota Lente izquierdo de la parrilla Parrilla Lente derecho de la parrilla Chapa Motor Tornillo de 5/16-18 x 3/4 Guardabarros Tuerca de presión 5/16-18 Barra de tracción Tornillo de 5/16-18 x 1/2 Tornillo de #10 x 0.750 Portavasos Cubierta térmica del conducto Soporte giratoria Protector contra oscurecimiento Tornillo Travesaño Tornillo de 10-24 x 5/8 Buje de dirección Chasis Buje de soporte del guardabarros de carga Tablero inferior Perno 5/16-18 x 1-1/4 Tornillo Reflector (LD) Tuerca de presión de 5/16-18 Tapón Ensamble de la consola de la plataforma de elevación Salida de Ventilación (LD) Salida de Ventilación (LI) Perno 5/16-18 unc x 3/4 Varilla giratoria Tope Borde Sujetador del travesaño Perno Separador del guardabarros Tuerca de presión 5/16-18 unc Tapón Tornillo 1/4-20 x 3/8 Reflector (LI). NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 7.

(35) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 CHASIS. 225 15. 297 14 203. 18 25 191. 237 130. 5. 130. 176 151. 237. 176. 130. 202. 176 177. 176. 150. 182 175. 195. 176 130 36 196. 235. 194. 37. 181. 68. 236. 34. 213 218. 68 194. 235. 138. 68 68 68. 236. 183. 68 183. 287. 228. 181 162. 194. 217. 233. 58. 189 52. 189. 228 180. 189. 152. 189. 233. chassis-tex_TEX GT PRED II_30. 6.

(36) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 DIAGRAMA ELÉCTRICO. CÓDIGO PIEZA No. No. DESCRIPCIÓN 1 532 16 34-65 Batería 2 874 76 04-12 Perno de cabeza hexagonal de 1/4-20 x 3/4 8 532 19 32-28 Caja de la batería 16 532 17 61-38 Interruptor corta corriente a presión 21 532 40 02-52 Cableado del enchufe para la luz 22 532 00 41-52 Bombilla de luz 25 581 49 80-01 Cable 26 532 17 51-58 Fusible 27 873 51 04-00 Tuerca hexagonal Keps de 1/4-20 unc 28 532 42 16-86 Cable a tierra calibre 8 29 532 19 27-49 Interruptor del asiento 30 532 19 33-50 Interruptor de encendido 33 532 41 19-33 Llave/cadena 34 532 11 07-12 Interruptor de luz/de restauración 40 585 55 53-01 Cableado del tablero de encendido 43 582 04 28-01 Solenoide 46 586 16 18-01 Indicador SRVCMNDR HRMTR 50 582 10 76-01 Interruptor PTO 55 817 06 05-12 Tornillo de 5/16-18 x 3/4 71 501 13 37-01 Cableado de encendido 79 532 17 52-42 Enchufe de cierre por torsión del ensamble de la bombilla 90 532 43 53-95 Tapa de los bornes de la batería 99 817 67 04-12 Tornillo 1/4-20 x 3/4 102 581 02 34-01 Cableado 105 532 40 75-68 Cambie el revés 106 532 17 48-14 Tuerca 1/4 NOTA: Las dimensiones de todos los componentes están expresadas en pulgadas americanas. 1 pulgada = 25,4 mm. 5.

(37) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 DIAGRAMA ELÉCTRICO TR04K-s 22 Recordatorio de mantenimiento (si está equipado). 33 30. 79. 21. 34. 46. 26 40. 71. 16. 90 102. 2 105. 29. 27 43. 99. 106. 55. 28. 25. 4.

(38) TRACTOR MODELO NO. PP22VA48 (96042019800), PRODUCTO NO. 960 42 01-98 DIAGRAMA SCH12-s BATERÍA. A. ROJO. MEDIDOR DE AMPERIOS (OPCIONAL) BLANCO. SOLENOIDE. MOTOR DE ARRANQUE. M. ROJO. FUSIBLE. NEGRO. INTERRUPTOR DE PTO. BLANCO. ACCESORIO DEL EMBRAGUE (EMBRAGUE DESCONECTADO). NEGRO. (SOLTADO). S B G. M. H BLANCO. NEGRO. C. A1 L. GRIS. A2 ROJO. E. B. D ROJO. A. EMBRAGUE/FRENO (PEDAL HACIA ARRIBA). NEGRO. INTERRUPTOR DE REVERSA (NO EN REVERSA). NEGRO NEGRO. 2. NEGRO. NEGRO NEGRO. GRIS. 6. NEGRO. 1. NEGRO. 3. INTERRUPTOR DEL ASIENTO (LIBRE). CONECTOR DE UNIÓN. NEGRO/BLANCO. CONECTOR DE CORTOCIRCUITOS. ARNÉS DEL CHASIS. C F H B E G. SEPARACIÓN DE LAS BUJÍAS (DOS BUJÍAS EN LOS MOTORES BICILÍNDRICOS). UNIDAD DE ENCENDIDO. A D. (OPCIONAL) AZUL. INTERRUPTOR DE PTO. (CARA DE ACOPLAMIENTO). NEGRO. NEGRO. CONTADOR HORARIO AZUL. LÍNEA DE COMBUSTIBLE. NEGRO. 12V TOMACORRIENTE DE 12 VOLTIOS (OPCIONAL). AZUL. NOTES. SALIDA DEL SISTEMA DE CARGA DE 9-16 AMPERIOS DE CC A 3600 RPM. SOLENOIDE DE CIERRE DE COMBUSTIBLE (SI ESTÁ EQUIPADO CON ESTE). REGULADOR. ROJO NARANJA. ESTATOR. 28 VOLTIOS DE CC A 3600 RPM (REGULADOR DESCONECTADO) MARRÓN. NEGRO. INTERRUPTOR DE LUZ. LUCES FRONTALES. INTERRUPTOR DE ENCENDIDO POSICIÓN. CIRCUITO. APAGADO M+G+A1 PONER EN FUNCIONAMIENTO/ANULAR B+A1 PONER EN FUNCIONAMIENTO B+A1 B + S + A1. «MARCA». 4. 1. 5. 2. 6. 3. 1. 4. 2. 5. 3. 6. NOTA SOBRE LAS ABRAZADERAS DE AISLAMIENTO DEL CABLEADO: SI SE QUITAN LAS ABRAZADERAS DE AISLAMIENTO DEL CABLEADO PARA HACER EL MANTENIMIENTO DE LA UNIDAD, SE LAS DEBERÁ INSTALAR NUEVAMENTE PARA PROTEGER EL CABLEADO ADECUADAMENTE.. L+A2. CONEXIÓN DEL ARNÉS DEL CHASIS (LATERAL QUE COINCIDA). ARRANCAR. CONEXIÓN PARA EL ARNÉS DEL TABLERO. CONEXIONES NO DESMONTABLES. CONEXIONES DESMONTABLES. 3.
