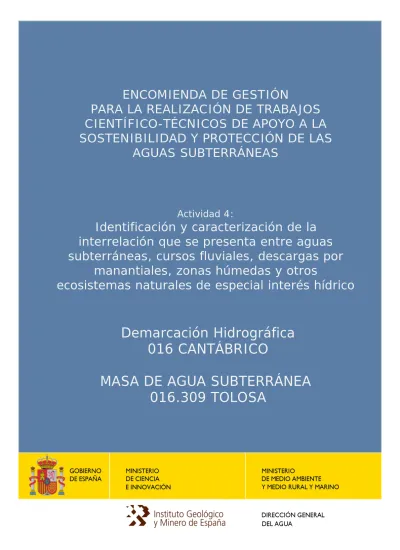

ENCOMIENDA DE GESTIÓN
PARA LA REALIZACIÓN DE TRABAJOS CIENTÍFICO-TÉCNICOS DE APOYO A LA SOSTENIBILIDAD Y PROTECCIÓN DE LAS
AGUAS SUBTERRÁNEAS
Actividad 4:
Identificación y caracterización de la interrelación que se presenta entre aguas subterráneas, cursos fluviales, descargas por
manantiales, zonas húmedas y otros
ecosistemas naturales de especial interés hídrico
Demarcación Hidrográfica 016 CANTÁBRICO
MASA DE AGUA SUBTERRÁNEA
016.309 TOLOSA
0316.309 TOLOSA
ÍNDICE
1. CARACTERIZACIÓN DE MASA DE AGUA SUBTERRÁNEA_________________________ 1
1.1 I
DENTIFICACIÓN,
MORFOLOGÍA Y DATOS PREVIOS... 1
1.2 C
ONTEXTOH
IDROGEOLÓGICO... 3
1.2.1 Litoestratigrafía y permeabilidad... 3
1.2.2 Estructura geológica ... 6
1.2.3 Funcionamiento hidrogeológico ... 10
2. ESTACIONES DE CONTROL ___________________________________________________ 13 2.1 E
STACIONES DE LA RED OFICIAL DE AFOROS... 13
2.2 E
STACIONES DE LA RED OFICIAL DE CONTROL HIDROMÉTRICO... 13
2.3 O
TRA INFORMACIÓN HIDROMÉTRICA... 14
3. IDENTIFICACIÓN Y CARACTERIZACIÓN DE LOS TRAMOS DE RÍO RELACIONADOS CON ACUÍFEROS ______________________________________________________________________ 16 3.1 I
DENTIFICACIÓN YM
ODELOC
ONCEPTUAL... 16
3.2 R
ELACIÓN RÍO-
ACUÍFERO... 21
4. MANANTIALES________________________________________________________________ 27 4.1 M
ANANTIALES PRINCIPALES... 27
4.2 R
ESTO DE MANANTIALES... 29
5. ZONAS HÚMEDAS_____________________________________________________________ 31 6. ANÁLISIS DE LA INFORMACIÓN UTILIZADA Y PROPUESTA DE ACTUACIONES ___ 33 6.1 V
ALORACIÓN DE LA INFORMACIÓN UTILIZADA Y DE LOS RESULTADOS OBTENIDOS... 33
6.2 P
ROPUESTA DE ACTUACIONES... 33 7. REFERENCIAS BIBLIOGRÁFICAS ______________________________________________ 35 8. OTRA BIBLIOGRAFÍA DE INTERÉS _____________________________________________ 35
ANEJOS:
Anejo 1 Tablas de estaciones de control
Anejo 2 Listado de manantiales
II
IDENTIFICACIÓN Y CARACTERIZACIÓN DE LA INTERRELACIÓN QUE SE PRESENTA ENTRE AGUAS SUBTERRÁNEAS, CURSOS FLUVIALES, DESCARGA POR MANANTIALES, ZONAS
HÚMEDAS Y OTROS ECOSISTEMAS NATURALES DE ESPECIAL INTERÉS HÍDRICO
0316.309 TOLOSA
ÍNDICE DE FIGURAS
Figura 1. Plano y Corte general MASb Tolosa en la zona noreste (016.309). (EVE 1996)... 7
Figura 2. Plano y Corte general MASb Tolosa en la zona sureste (016.309). (EVE 1996) ... 8
Figura 3. Plano y Corte general MASb Tolosa en la zona oriental (016.309). (EVE 1996) ... 9
IDENTIFICACIÓN Y CARACTERIZACIÓN DE LA INTERRELACIÓN QUE SE PRESENTA ENTRE AGUAS SUBTERRÁNEAS, CURSOS FLUVIALES, DESCARGA POR MANANTIALES, ZONAS
HÚMEDAS Y OTROS ECOSISTEMAS NATURALES DE ESPECIAL INTERÉS HÍDRICO
0316.309 TOLOSA
ÍNDICE DE TABLAS
Tabla 1. Estaciones de medida y control correspondientes a la red oficial de aforos ... 13
Tabla 2. Estaciones de medida y control correspondientes a la red oficial de control hidrométrico de aguas subterráneas ... 13
Tabla 3. Datos en estaciones de medida y control hidrométrico ... 14
Tabla 4. Identificación de los tramos de ríos conectados ... 19
Tabla 5. Modelo conceptual relación río-acuífero según tramos ... 20
Tabla 6. Resumen de la cuantificación río-acuífero... 24
Tabla 7. Manantiales principales MASb Tolosa (016.309). ... 28
Tabla 8. Estaciones de control propuestas ... 34
IV
IDENTIFICACIÓN Y CARACTERIZACIÓN DE LA INTERRELACIÓN QUE SE PRESENTA ENTRE AGUAS SUBTERRÁNEAS, CURSOS FLUVIALES, DESCARGA POR MANANTIALES, ZONAS
HÚMEDAS Y OTROS ECOSISTEMAS NATURALES DE ESPECIAL INTERÉS HÍDRICO
0316.309 TOLOSA
ÍNDICE DE MAPAS
Mapa 1. Mapa de situación de la Masa de Agua Subterránea ... 2
Mapa 2. Mapa de permeabilidades ... 12
Mapa 3. Mapa de estaciones de control y medida de caudales ... 15
Mapa 4. Mapa sinóptico de la relación río-acuífero ... 26
Mapa 5. Mapa de manantiales ... 30
Mapa 6. Mapa de zonas húmedas y Masas de Agua Subterránea ... 32
1. Caracterización de MASA de AGUA SUBTERRÁNEA
1.1 Identificación, morfología y datos previos
La MASb Tolosa (parte de la antigua U.H. 01.02), a la que corresponde el código de identificación 016.309, se localiza en la zona oriental de la Demarcación (016) incluyendo entre otros los núcleos de población de Aquezcoa, Asteasu, Anoeta, San Esteban, Bidegoyan y Berastegui. Su poligonal envolvente tiene una superficie total de 218 km², de los cuales los afloramientos permeables de carácter detrítico y carbonatado ocupan superficies muy localizadas distribuidas por toda la poligonal envolvente.
La cota máxima dentro de la MASb es de 1047 m s.n.m., la cota mínima se encuentra a 35 m s.n.m., situándose la cota media en 388 m s.n.m. Topográficamente se localiza en un área de relieve algo abrupto ya que en algunos sectores se pasa de cota a 100 hasta superar los 1.000 m s.n.m. en poco más de 5 km de distancia.
Por Tolosa pasa el río Oria seleccionado como masa de agua superficial prioritaria con código ES013028020 aguas debajo de Calera debido a que es un río con mucha presión y se encuentra muy alterado por encauzamientos. Otras masas de agua superficial relevantes en la MASb de estudio son los ríos Araxes, Zelai y Asteasu. Sin embargo en la categoría de zonas húmedas no se ha identificado ninguna zona destacable.
En relación con los modelos matemáticos que profundicen en el funcionamiento hidrogeológico
de la MASb Tolosa, no se ha identificado ningún estudio que lo analice.
!
!!
! ! !!!! ! ! !
! ! ! ! !
!
!
!
!!
!
!
!
!!!!!!!!!!
!
!
!
!
!
!
!
!
!
!
!!
!
!
!
!
!
!
!!
!
!
!
!!
! !!
!! !!! !! ! ! ! ! ! !
! ! ! ! ! !
!!!!!
!!!
!! !!
!!
!!!
!
!
!
! !
! !
!! !
! !
! !
! !
! !
! !
!! !
!!
!
!
!
!
!! !
!! !
! !!
!! !!
!
!
!! !
! !!
!
!
!! !
! !
!! !!
! !
! !
!!
! !
!! !
!! !!
! !!
!! !!
!! !
!! !!
!
!
!
! !
!! !
! !
!!!
!!
!
!
!
!! !
! !
! !!
! !
!
!! !
! !
!
!
!
!
!! !
!
!! !
!! !
!!
!
!
!!
! !
! !
!
!
! !
!
!
!
!
!
!!!!!
!!
!
!!
!!
!
! !
! !
!
!! !
! !
! !!
! !
!
!!!
!!
!
!
! !
!
!! !
!
! !
! !!
! !
!! !
!! !!
!! !!
!!
! !!
!! !!
! !!
!! !!
!! !!
! !
! !
! !
!! !
!
!
!!
! !
! !
!!
!!!! !
!
!
!!
! !
!
!! !!
!! ! !!
!!
!!
!
!
!
!!
!
!
! ! !!
!
!
!
!
!
!
!
!! !
!! !!
! !!
!
!!
!
!!
!
!
!
!
!!!!!!
!
!
!
!!
!! !
! !
! !
!!
!! !
! !!
! !
! !!
!! !
!!!
!
!! !
! !!
!
! !
! !
!!
!! !
! !!
!
!
!! !
!! !!
!
! !!
!
!!!!! !
!
!
!!
!
! !
!
!
!!
! !
!! !!
!! !!
!!
!!
!! !
!! !!
!!
!! !!
!! !!
! !
!
!!
!
!
!
!!!!
!
!
!
!
!!
!
!!!
!
!!!
! !
! !
! !
!!
!!
! !
!! !
! !
!! !!
!! !!
! !!
! !!
!
!!
! !
! !
! !!
!! !!
!!
!!!
!
!
! !
!
!
! !
!!
!
! !
! !
!
!! !
!!
! !!
!
! !!
! !!
! !
!! !!
! !
!! !!
!!
!! !
!! !
! !
!
!
!!
!
!
! !
! !
! !
! !
! !
!! !
! !
! !
!! !
! !
!! !
!! !
! !
! !
!! !
! !
!!
! !
!!
!!!!!!!!!
!
! !
! !
!
!!!!!!
!!
!
!!
!
!
!
!!! !! !! !!!
!!!
!!!!
!!
!
!!!!!
!!
!
!!
!
!
!
!
!
!!
!
!!
!!!! !! !
!
!
!
!!
!
!
!!
!!
!
! !
!! !
!!
!!!!!!!!
!
! !
!!!!!
!! ! ! ! !!!
!!
!
!!
!!
!!
!!
!
!
!
!
!!
!!!!!!
!!!!! !! !!!!
!!!!!!!!!! ! !
!!
!
!
!!
!
!
!
!
! ! !
!!
! !!
! ! !!!!
!!
!!!!!! !! ! !!!! ! ! ! ! ! ! !!!
!!! !
!! !
!!! ! !!!!
!!
!!!!!!!!!!!!!!
!!!! ! !! ! !
!!
!
!!
!
!
!
!
!!
!! !
!
!
!!!!
!
!!!!!
!! !!
! ! ! ! ! ! ! ! !! ! !
!
!!! ! ! ! !!!
!
!!
!!
!!!!!!
! !
! !
! !
! !
!
! !
!
!
!!
!
! !
!!
!!
!
! !! !!!! ! ! !!!
!!!
! !!
!!!!
!!! !!!! !
!!!!
!
!! ! ! ! !!
!!!!!! !!!!!
!!
!
!
! !!! !!!!!!!
!
!!!!
!!
!
!
! !! !!!! !!!
!!
!
!!
!
!!!
!
!!!!
!
!
!!!
!
!! !!
!
!
!!
!
!!!
!
!!! !! !! !! !! !
! ! ! ! !! ! !!!
!!
!!
! !
!
!!!
! !! ! !
! !!
!!! !
!
!!! ! ! ! !! ! !
!!! !!!!!
!!
! ! !
! ! !!!
!!
!
! ! ! !!
!
!
!
!
!
!
!
!
!
!
!! !! !! ! !! !!
!
!
!!! !!!!
!!!!!
!!
!!
!! !! ! !!!
!
!
! !!
! ! !! !! ! !!!!!
!
!
!!
!
!
!!
!!
! !! !
! ! ! ! ! ! !!
!
! ! !! ! !! ! !!
!
!
!
!
! ! ! !! ! !!! ! ! ! ! !! !! !! ! ! ! ! ! ! ! ! ! ! ! !!!
!!!!!!!
!!!!!!!
!!!
!!!!!!
!
!!! ! !
!!!
!!
!!!!!!
!
!
!!!!!!!!!!!!
!!! ! ! ! !!
!
!! ! !
! ! ! ! !!
!!
!!! !!!
!
! !
!!! ! !! !
!!!
!
!!!!!! !!!!! ! ! !
!
! ! ! ! !!! !!!!!! ! ! ! !! !! !
!!
!
! ! !
!!!!!
!
!! !!
!!
!!
!
!!!
!!!!
!
!
!
!
!!!
!!
!!
!
! !!!! ! ! !!
!
!
!
!
!
!
!
!
!
!!
! ! !
! !
!!!
!
!!
!!
!
!
!
!!
!
!!
!
! !
!
!!
!
!
!!
!
!
! !
!
!!
!
! !
!!
!!
! !
! !
! !
!! !
!
! !
! !
!! !
! !
!
!
!
!
!
!!
!
!
!
!!
!
TOLOSA
ANDOAIN
ARAMA
MACIZOS PALEOZÓICOS CINCO VILLAS-QUINTO REAL OCCIDENTALES
BASABURUA-ULZAMA OCCIDENTAL
BEASAIN
RIO ORIA
RIO LE IZA
RA N
RIO
ARR
AT XE
RIO UR
UM
E A
RIO CELA I
RIO AM
EZQU EAT
RIO ASTEASU, DE
RIO B EDAYO, DE
RIO AÑARBE
RIO SALUBITA, DE
RIO IB
IUR , DE
AÑARBE Urumea
570000
570000
580000
580000
590000
590000
4770000 4770000
4780000 4780000
4790000 4790000
Demarcación Hidrográfica 016-Cantábrico
016.309 Tolosa
LEYENDA
MASA de AGUA SUPERFICIAL
(Red superficial)
Límite de demarcación hidrográfica
Embalses
Masa de agua superficial
!!!
! ! ! !!!!
!!
!!
!
Masa de agua subterránea MASA de AGUA SUBTERRÁNEA
" Capitales de provincia
MAPA DE SITUACIÓN DE LA MASA DE AGUA SUBTERRÁNEA
016.309 (TOLOSA). EG04_016309_map_1. DICIEMBRE 2009
ACTIVIDAD 4IDENTIFICACIÓN Y CARACTERIZACIÓN DE LA INTERRELACIÓN QUE SE PRESENTA ENTRE AGUAS SUBTERRÁNEAS, CURSOS FLUVIALES, DESCARGA POR MANANTIALES, ZONAS HÚMEDAS Y OTROS ECOSISTEMAS NATURALES DE ESPECIAL INTERÉS HÍDRICO
ENCOMIENDA DE GESTIÓN PARA LA REALIZACIÓN DE TRABAJOS CIENTÍFICO-TÉCNICOS DE APOYO A LA SOSTENIBILIDAD Y PROTECCIÓN DE LAS AGUAS SUBTERRÁNEAS
En la Hoja Magna 89-Tolosa:
1 Términos 16 y 18 (Calizas arrecifales masivas y Calcarenitas del Cretácico Inferior) y 2 Término 14 y 17(Arcillas, arenas, margas y calizas y Calizas margosas con intercalaciones de margas calcáreas del Cretácico Inferior).
1.2 Contexto Hidrogeológico 1.2.1 Litoestratigrafía y permeabilidad
En el estudio del EVE (1996) se describen numerosos sectores acuíferos pertenecientes a diferentes unidades hidrogeológicas y subsectores, estructurados en función de los puntos de descarga y de las características de la estructura geológica individualizada en cada caso.
En cambio en la presente memoria para definir las distintas formaciones geológicas permeables (FGPs) dentro de la poligonal envolvente se han considerado a escala de la MASb de estudio criterios tanto de geología, teniendo en cuenta el origen de los materiales que las componen, como de localización en función de las diferentes unidades hidrogeológicas a las que pertenezcan las FGPs.
Las tres formaciones geológicas permeables (FGPs) que se han definido dentro de la MASb de Tolosa son las que se describen a continuación:
- Calizas arrecifales y bioclásticas cretácicas de “Ernio-Albiztur-Elduain”
Estos materiales se corresponden según el mapa lito-estratigráfico 1:200.000 con las Calizas arrecifales, con rudistas, calizas bioclásticas, dolomías y margas del Cretácico
1de permeabilidad muy elevada.
También se han identificado en esta FGP en superficies más localizadas Margas, calizas, arcillas y dolomías del Cretácico
2con permeabilidad media y propiedades acuíferas menos destacables que las del conjunto de materiales anterior.
Según el estudio del EVE (1996) estos materiales carbonatados pertenecen a afloramientos del
Complejo Urgoniano en el Dominio Hidrogeológico Anticlinorio Norte incluidos en diferentes
sectores de las Unidades Hidrogeológicas de Ernio, Albiztur y Elduain.
Identificación y caracterización de la interrelación que se presenta entre aguas subterráneas, cursos fluviales, descarga por manantiales, zonas húmedas y otros ecosistemas naturales de especial interés hídrico. 016.309 Tolosa
En la Hoja Magna 89-Tolosa:
3 Término 5(Dolomías, calizas dolomíticas y calizas marmóreas del Jurásico).
Página 4
En la unidad de Ernio los afloramientos de calizas arrecifales, propios del Complejo Urgoniano con presencia de calizas micríticas y bioclásticas, son generalmente masivos aunque también aparecen materiales estratificados y tienen una potencia máxima de 500 metros. Los límites los marcan los cauces de los ríos próximos y la presencia de materiales impermeables.
La subunidad de Albiztur, que es la más importante de la unidad con el mismo nombre, es la que está constituida por calizas urgonianas masivas y estratificadas, muy karstificadas en superficie, y con una potencia máxima de 700 metros aunque con importantes reducciones laterales por los cambios de facies. Sus límites los constituyen materiales impermeables urgonianos y supraurgonianos.
En Elduain los materiales urgonianos aparecen en el acuífero de Gaztelumendi en la subunidad de Urbeltza y en la subunidad de Otxabio con potencias que oscilan entre los 900 metros del acuífero de Insalus y los 50 metros del acuífero de Artarreka ambos pertenecientes a la última subunidad mencionada. Los límites de los materiales acuíferos los constituyen en todos los casos materiales impermeables de diferente naturaleza y de distintas edades.
- Dolomías y calizas jurásicas de “Ernio-Albiztur-Elduain”
Estos materiales se corresponden según el mapa lito-estratigráfico 1:200.000 principalmente con las Dolomías, brechas dolomíticas, carniolas y calizas en bancos (Fm. Cortes de Tajuña) del Triásico Superior-Jurásico Medio (Dogger)
3que presentan permeabilidad elevada.
Al igual que el la anterior FGP definida y según el estudio del EVE (1996) los materiales de la FGP Dolomías y calizas jurásicas de “Ernio-Albiztur-Elduain” afloran en diferentes sectores de las Unidades Hidrogeológicas de Ernio, Albiztur y Elduain pertenecientes al Dominio Hidrogeológico Anticlinorio Norte:
En la unidad de Ernio el conocido como Dogger calizo es un tramo compuesto por calizas
grises y negras tableadas con alguna intercalación margosa y con potencias
En la Hoja Magna 89-Tolosa:
4 Término 27(Gravas, arenas y limo. Aluviones del Cuaternario).
medias de 90 metros. Al igual que en la FGP anterior, los límites al acuífero los marcan los cauces próximos y los materiales impermeables.
Los materiales del Jurásicos del Dogger están representados en la subunidad de Igaran- Urrestilla en la unidad de Albiztur, alcanzando potencias de hasta 250 metros. El sustrato impermeable está formado por margas y margocalizas jurásicas.
En Elduain los materiales propios del Dogger aparecen en los acuíferos de Urbeltza y Marijan de la subunidad de Urbeltza con potencias medias de 100 metros. En menor medida también afloran estos materiales en forma de pequeños acuíferos de escasa potencia desconectados entre sí en el resto de subunidades de Elduain. Los límites de todos estos acuíferos son materiales de baja permeabildad, principalmente margas y margocalizas del Lías si bien en el acuífero de Urbeltza destaca la existencia de la falla de Galitxi y materiales triásicos al Oeste y la depresión de Berestegui al Este.
- Gravas y arenas cuaternarias del “Río Oria”
Los materiales que forman esta FGP se corresponden según el mapa lito-estratigráfico 1:200.000 con las Gravas, arenas, limos (Depósitos de aluviales, fondos de valle y terrazas bajas en los ríos princ.) del Cuaternario
4de permeabilidad muy elevada.
Estos materiales cuaternarios están asociados a depresiones interiores y se caracterizan por proceder de depósitos en depresiones kársticas y depósitos en depresiones tectónicas. Su interés no reside en sus recursos propios, sino en el papel hidrogeológico que desempeñan en relación a los acuíferos adyacentes (EVE, 1996).
Las depresiones kársticas constituyen cubetas cerradas, colmatadas en mayor o menor grado
por arcillas de descalcificación y depósitos aluviales. Las más importantes son las de Berastegi
y Aintzerga (Unidad Hidrogeológica Elduain); Bidania, Albiztur y Santutxu (Unidad
Hidrogeológica Albiztur); Aizarna y Akua (Unidad Hidrogeológica Gatzume). Las potencias son
muy variables debido al carácter accidentado del sustrato rocoso, llegándose a alcanzar en
ocasiones espesores de 70 metros (EVE, 1996).
Identificación y caracterización de la interrelación que se presenta entre aguas subterráneas, cursos fluviales, descarga por manantiales, zonas húmedas y otros ecosistemas naturales de especial interés hídrico. 016.309 Tolosa
Página 6 1.2.2 Estructura geológica
Desde el punto de vista estructural, la MASb Tolosa está integrada en el Dominio Hidrogeológico Anticlinorio Norte y pertenece a las unidades de Ernio en la zona norte- occidental, Albiztur en la zona sur-occidental y Elduain que ocupa toda el área oriental en la margen derecha del río Oria dentro de la MASb de estudio.
La estructura de la zona occidental en la parte norte coincide con el sector meridional de la Unidad Hidrogeológica de Ernio constituido por el sinclinal volcado de Ernio, que verge al Norte y en el que afloran todos materiales desde el Permotrías hasta el complejo Supraurgoniano (EVE 1996).
Por otro lado la unidad de Albiztur tiene una estructura que responde a un sinclinal de amplio radio de dirección NO-SE, modificado por frecuentes fallas agrupadas en dos direcciones NNO-SSE y NE-SO. Hacia el norte destaca un esquema compresivo con pliegues tumbados al norte como consecuencia de la falla de Errezil (EVE 1996).
Finalmente el sector oriental de la MASb de estudio coincidente con la unidad de Elduain presenta tres estructuras complejas diferentes entre sí:
- Estructuras de Elduain-Gaztelumendi: consiste en una sucesión de escamas tectónicas con desplazamientos de vergencia Norte y dirección Este-Oeste, que superponen en ocasiones los términos jurásicos entre sí. Los materiales jurásicos conforman un sinclinal cuyo flanco meridional se encuentra en parte laminado por el cabalgamiento del complejo urgoniano. La estratificación buza hacia el Sur con valores de unos 45° en el Norte que se suavizan hacia el Sur.
- Sinclinal de Uzturre: consiste a grandes rasgos en un sinclinal de amplia curvatura ligeramente volcado con suaves buzamientos, formado por materiales jurásicos desarrollándose los acuíferos en sus términos más permeables.
- Serie monoclinal de Otxabio: se trata de una serie monoclinal ondulada buzante al Sur en posición cabalgante sobre materiales del complejo Supraurgoniano. En el borde oriental existe una falla importante que pone en contacto las facies argilíticas y areniscosas con las calizas.
Para ilustrar todo lo anterior, se muestran a continuación varios cortes geológicos
procedentes del estudio del EVE (1996):
Figura 1. Plano y Corte general MASb Tolosa en la zona noreste (016.309). (EVE 1996)
Identificación y caracterización de la interrelación que se presenta entre aguas subterráneas, cursos fluviales, descarga por manantiales, zonas húmedas y otros ecosistemas naturales de especial interés hídrico. 016.309 Tolosa
Página 8
Figura 2. Plano y Corte general MASb Tolosa en la zona sureste (016.309). (EVE 1996)
Figura 3. Plano y Corte general MASb Tolosa en la zona oriental (016.309). (EVE 1996)
