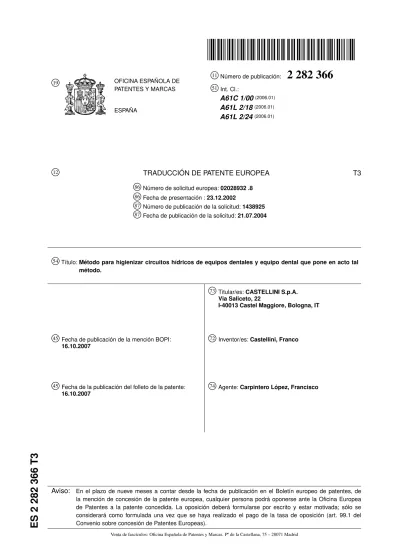

PATENTES Y MARCAS ESPAÑA 51
Int. Cl.: A61C 1/00(2006.01) A61L 2/18(2006.01) A61L 2/24(2006.01) 12 TRADUCCIÓN DE PATENTE EUROPEA T386
Número de solicitud europea:02028932 .8 86 Fecha de presentación :23.12.2002 87 Número de publicación de la solicitud:1438925 87 Fecha de publicación de la solicitud:21.07.200454
Título:Método para higienizar circuitos hídricos de equipos dentales y equipo dental que pone en acto tal método.45
Fecha de publicación de la mención BOPI: 16.10.200745
Fecha de la publicación del folleto de la patente: 16.10.200773
Titular/es:CASTELLINI S.p.A. Via Saliceto, 22I-40013 Castel Maggiore, Bologna, IT
72
Inventor/es:Castellini, Franco74
Agente:Carpintero López, FranciscoAviso: En el plazo de nueve meses a contar desde la fecha de publicación en el Boletín europeo de patentes, de la mención de concesión de la patente europea, cualquier persona podrá oponerse ante la Oficina Europea de Patentes a la patente concedida. La oposición deberá formularse por escrito y estar motivada; sólo se considerará como formulada una vez que se haya realizado el pago de la tasa de oposición (art. 99.1 del Convenio sobre concesión de Patentes Europeas).
ES
2
282
366
5 10 15 20 25 30 35 40 45 50 55 60 65 DESCRIPCIÓN
Método para higienizar circuitos hídricos de equi-pos dentales y equipo dental que pone en acto tal mé-todo.
La presente invención se refiere a un método para higienizar circuitos hídricos de equipos dentales y al equipo dental que pone en acto tal método.
En el sector de la fabricación de equipos dentales, una de las partes fundamentales, si no el “corazón”, de un equipo dental es su circuito hídrico y su circui-to neumático, donde la línea hídrica suministra fluidos que utilizan el equipo dental y los pacientes (agua o sal fisiológica para vasos de enjuague y piezas de ma-no), o unidades de consumo (agua de enjuague para escupidera), mientras que la línea neumática se usa para ciertos ítems del equipo (piezas de mano que ro-cían aire, aire de enfriamiento y aire de impulsión).
Debido al incremento de los estándares generales de higiene y a que los aparatos y equipos dentales ca-da vez son más “frágiles”, para los circuitos hídrico y neumático de los equipos dentales se buscaron va-rias soluciones de diseño, no sólo para garantizar su duración y funcionamiento eficiente sino también pa-ra mantener la esterilidad de los conductos dupa-rante los tratamientos del paciente. Considerando que la es-tructura básica de esos circuitos de fluido comprende una primera línea principal que suministra agua desde la red, y una segunda línea principal que suministra aire desde una fuente externa (compresor), cada una de las cuales tiene una pluralidad de ramas que con-ducen a los dispositivos operativos y accesorios del equipo dental, se han proyectado diferentes sistemas sobre la base de diferentes métodos orientados a me-jorar el funcionamiento y desinfección de esas líneas de fluido o de parte de ellas.
En particular, la presente descripción centra su atención sobre la línea hídrica que se desinfecta según dos métodos diferentes, uno con un ciclo continuo y el otro con un ciclo discontinuo, ambos exigiendo la instalación de dispositivos adicionales en la estructura básica del circuito.
El documento EP A 1.344.499, presentado el 12/03/2002 y publicado el 17/09/2003, describe un método y un dispositivo para limpiar/desinfectar/ esterilizar circuitos hídricos de equipos dentales. El método descrito en el documento EP A 1.344.499 comprende los pasos de introducción de un fluido de limpieza/desinfección/esterilización dentro del cir-cuito hídrico en dos o más subpasos; mantenimien-to del fluido de limpieza/desinfección/esterilización dentro del circuito hídrico por un lapso de tiem-po predeterminado; y descarga del fluido de limpie-za/desinfección/esterilización del circuito a través de piezas de cierre de las ramas de suministro.
El documento WO 96/29098 describe un método para la desinfección del circuito hídrico de un equi-po dental, dicho método comprendiendo los pasos de introducción de una solución desinfectante dentro del circuito hídrico; mantenimiento de dicha solución en su interior por un lapso de tiempo predeterminado; drenado de la solución del circuito usando un gas o descargándolo por vacío; y nueva introducción de una solución desinfectante.
La presente descripción se refiere en particular a las soluciones basadas sobre el ciclo de desinfec-ción/esterilización discontinuo. En este tipo de ciclo, como se ha descrito en las publicaciones de patente
de invención EP–111.249 y EP–317.521 (esta última perteneciente a la misma Solicitante), se corta el su-ministro de agua de la red, y para introducir el líquido esterilizante dentro de los conductos que suministran agua a las piezas de mano se usa una rama dedicada provista de un tanque independiente.
Después de un tiempo preestablecido, dependien-do de la calidad de desinfección/esterilización nece-saria y de las propiedades del líquido esterilizante, se vuelve a abrir la línea con lo cual se produce el drena-je del líquido esterilizante.
El drenaje del líquido esterilizante se lleva a cabo mediante un chorro de agua (o un fluido de utiliza-ción) suministrada a través de la línea principal (o de una línea dedicada) y apertura de las válvulas de con-trol en las piezas de mano para que el agua o fluido de utilización expulse el líquido esterilizante, enjua-gue la línea hídrica y salga terminando dentro de un apropiado desagüe.
Si bien este método, usado durante bastante tiem-po en equitiem-pos dentales, ha demostrado ser muy efec-tivo y práctico, la parte Solicitante, ha hallado, des-pués de conducir numerosos estudios y proyectos de investigación siguiendo su política de mejora perma-nente de los procedimientos de higienización de equi-pos dentales, que el producto de higienización usado, si se suministra en una única y predeterminada dosis y se mantiene dentro del circuito por todo el perío-do de contacto, tiende a deteriorarse, reducienperío-do así localmente el efecto del tratamiento de higienización debido a la pérdida de concentración eficaz del pro-ducto en ciertas partes del sistema.
El objetivo de la presente invención es el de superar las desventajas mencionadas con anterio-ridad proporcionando un método de esterilización/ desinfección del circuito hídrico de un equipo den-tal de manera de optimizar la acción de higienización del líquido desinfectante/esterilizante manteniendo el líquido a un nivel constantemente alto de eficacia en todo momento y en todas las partes del circuito.
El objetivo mencionado arriba se logra mediante un método para higienizar circuitos hídricos de equi-pos dentales que comprenden piezas de mano denta-les y un circuito hídrico para suministrar fluido des-de un suministro principal a través des-de correspondien-tes tramos o ramas de circuito, el método compren-diendo al menos los siguientes pasos: introducción del líquido desinfectante/esterilizante dentro del cir-cuito hídrico por un lapso de tiempo predetermina-do y drenaje del líquipredetermina-do desinfectante/esterilizante del circuito a través de los tramos o ramas del circui-to; el paso de introducción del líquido desinfectan-te/esterilizante estando dividido en dos o más subpa-sos, cada uno de ellos componiéndose de un aflujo de una dosis o cantidad predeterminada del líquido des-infectante/esterilizante, alternado con pasos de espera para el próximo aflujo.
Las características técnicas de la presente inven-ción, con referencia a los objetivos mencionados, es-tán descritas con suma claridad en las reivindicacio-nes que están más adelante y sus ventajas se ponen de manifiesto a partir de la descripción detallada que sigue, con referencia a los dibujos anexos que exhi-ben una realización preferida de la presente invención provista a título puramente ejemplificador sin restrin-gir el alcance del concepto inventivo, y en los cuales: - la figura 1 es un diagrama que representa el cir-cuito hídrico de un equipo dental que actúa el método
5 10 15 20 25 30 35 40 45 50 55 60 65
según la presente invención para la higienización del mismo circuito hídrico;
- la figura 2 muestra un gráfica que representa los efectos que se obtienen con el método según la pre-sente invención.
Con referencia a los dibujos anexos, en particular a la figura 1, el método según la presente invención se usa para higienizar el circuito hídrico (1) de un equipo dental (100).
El equipo dental (100) es del tipo que compren-de, al menos por lo que concierne a la presente in-vención, instrumentos médicos, tales como piezas de mano dentales (2) (representados como un bloque en los dibujos) provistos de válvulas de retención (V), y un circuito hídrico (1) para alimentar un fluido desde un suministro principal (4) (agua) o desde un tramo de un circuito independiente que suministra líquido estéril a través de un adecuado contenedor (15).
Las piezas de mano (2) (que pueden ser, por ejem-plo, un micromotor (2a), una turbina (2b), un disposi-tivo de ablación (2c) y una jeringa (2a)) son alimenta-das a través de correspondientes tramos o ramas (1a, 1b, 1c, 1s) del circuito (1), que están provistas de vál-vulas (V).
El método según la presente invención comprende al menos los siguientes pasos:
- introducción de un líquido desinfectante/este-rilizante dentro del circuito hídrico (1) por un lapso de tiempo predeterminado;
- drenaje del líquido desinfectante/esterilizante del circuito (1) a través de los tramos o ramas de circuito (1a, 1b, 1c, 1s).
Obviamente y como bien saben los expertos del sector que tienen familiaridad con métodos de este ti-po, durante esos pasos se abren y cierran las válvulas de retención (V) para permitir que los fluidos entren dentro del circuito hídrico (1), permanezcan allí y lue-go sean drenados.
En este caso particular, el paso de introducir el líquido desinfectante/esterilizante se divide en dos o más subpasos, cada uno de ellos componiéndose de un aflujo de una dosis o cantidad predeterminada de líquido desinfectante/esterilizante, alternado con pa-sos de espera para el próximo aflujo del líquido.
En otros términos, cada uno de esos subpasos del aflujo del líquido desinfectante/esterilizante es tal que la dosis o cantidad predeterminada del líquido es sufi-ciente para renovar el líquido (llenando completamen-te) del circuito hídrico (1), mientras que los períodos de tiempo de espera entre un aflujo y el siguiente de-penden del tiempo que queda activo el producto de higienización antes de comenzar a perder su poder hi-gienizante. De esta forma, el tiempo total de contacto, compuesto por el tiempo necesario para realizar los pasos de aflujo más los períodos de tiempo de los pa-sos de espera entre un aflujo y el siguiente, es una función de los períodos de tiempo óptimos para este-rilizar/higienizar el circuito (1) y sus ramas.
Evidentemente, cuando entra una nueva dosis de líquido desinfectante/esterilizante, la dosis que esta-ba dentro del circuito hídrico (1) sale a través de las ramas del mismo circuito (1a, 1b, 1c, 1s).
El efecto de higienización de los siguientes aflujos de líquido desinfectante/esterilizante se exhibe a títu-lo puramente ejemplificador en el gráfico de la figura 2, donde el eje de abscisas (x) representa el tiempo (T) y el eje de ordenadas (y) representa el porcentaje de agentes contaminantes (AI) presentes en el circuito
hídrico. Una comparación entre la eficacia de higie-nización del ciclo tradicional (representado mediante líneas de trazos) con la del nuevo ciclo, dividido en subpasos, según la presente invención (representada mediante líneas llenas) muestra la mayor eficacia de este último para aniquilar los agentes contaminantes por unidad de tiempo, con claras ventajas en términos de higiene total del circuito hídrico.
Los subpasos antes mencionados de alimenta-ción de una cierta cantidad de líquido desinfectan-te/esterilizante se llevan a cabo a través de medios de alimentación (5) que actúan sobre un contenedor in-dependiente (6) de líquido desinfectante/esterilizante conectado al circuito hídrico (1) a través de una pri-mera rama independiente del circuito (7).
En la realización exhibida, el equipo dental (100) puede estar provisto de una unidad de microprocesa-dor (8) que controla las funciones principales y auxi-liares del mismo equipo dental (100).
Ventajosamente, la unidad de microprocesador (8) se puede usar para programar los medios de alimenta-ción (5) de manera que se alimente una dosis óptima y predeterminada del líquido desinfectante/esterilizante dentro del circuito durante cada subpaso de aflujo y dejarla accionar, antes de introducir dentro del circui-to la siguiente dosis, durante un lapso de tiempo de espera óptimo.
El método según la presente invención puede in-cluir un paso adicional de calentamiento del líquido desinfectante/esterilizante apenas antes de introducir-lo dentro del circuito hídrico (1): se trata de una me-jora y aceleración adicional de la acción biocida del líquido desinfectante/esterilizante.
El equipo dental que pone en acto el método des-crito arriba, por lo tanto, incluye los medios (5) men-cionados arriba para la alimentación controlada del lí-quido desinfectante/esterilizante que actúan sobre un contenedor (6) donde está depositado el líquido y es-tán ideados para suministrarle al circuito hídrico (1) el líquido desinfectante/esterilizante según una plura-lidad de dosis predeterminadas de manera de propor-cionar una activa acción de higienización.
Como se ha mencionado con anterioridad, el equi-po dental (100) comprende una unidad de micropro-cesador (8) que controla las funciones principales y auxiliares del mismo equipo dental (100), la unidad de microprocesador (8) controlando y activando los medios de alimentación (5) de manera de alternar los pasos de alimentación de la pluralidad de dosis de líquido desinfectante/esterilizante dentro del circuito hídrico (1) con pasos de detención de flujo del líquido. El equipo dental (100) además comprende un cir-cuito neumático (9) para suministrar el aire utiliza-do por el mismo equipo dental (100) de manera muy conocida para algunas de sus funciones principales y accesorias. El circuito neumático (9) está exhibido, a título puramente ejemplificador y no restrictivo, como un bloque con ramas conectadas a las partes concer-nientes a la presente invención.
Los medios de alimentación (5) incluyen una ra-ma (10) del circuito neumático (9). La rara-ma de cir-cuito (10) está situada en correspondencia del conte-nedor (6) del líquido desinfectante/esterilizante y se activa por medio de un elemento de interrupción (11) (por ejemplo una válvula) controlado por la unidad de microprocesador (8) de manera de permitir que fluya dentro de la primera rama independiente (7) la dosis del líquido desinfectante/esterilizante.
5 10 15 20 25 30 35 40 45 50 55 60 65
La primera rama independiente (7) está provista de un elemento de válvula (12) adecuado para de-tener y dar inicio al flujo del líquido desinfectan-te/esterilizante proveniente del contenedor (6) y, me-diante la activación del elemento de interrupción (11), al flujo de aire que pasa a través de la rama del circuito (10).
En la práctica, la unidad de microprocesador (8) activa y desactiva el elemento de válvula (12) y el ele-mento de interrupción (11) en sincronía recíproca de manera de obtener los correctos pasos de aflujo y
de-tención del líquido en función de las dosis y de los intervalos de tiempo programados.
El método y el equipo dental descritos con ante-rioridad, por lo tanto, logran los objetivos prefijados permitiendo aflujos y desagües de sucesivas dosis de líquido desinfectante/esterilizante programadas espe-cíficamente de manera de aniquilar agentes contami-nantes rápidamente y a velocidad constante sin nece-sitar, para cumplir un ciclo completo de segura esteri-lización/desinfección, más tiempo que los ciclos tra-dicionales.
5 10 15 20 25 30 35 40 45 50 55 60 65 REIVINDICACIONES
1. Método para higienizar circuito hídricos (1) de equipos dentales (100) que comprenden instrumentos médicos, tales como piezas de mano dentales (2), y un circuito hídrico (1) para suministrar líquido desde un suministro principal (4) a través de correspondientes tramos o ramas del circuito (1a, 1b, 1c, 1s); el méto-do comprendienméto-do al menos los siguientes pasos: in-troducción del líquido desinfectante/esterilizante den-tro del circuito hídrico (1) por un lapso de tiem-po predeterminado y drenaje del líquido desinfectan-te/esterilizante del circuito (1) a través de los tramos o ramas del circuito (1a, 1b, 1c, 1s), el método siendo del tipo en el cual el paso de introducción del líqui-do desinfectante/esterilizante está dividilíqui-do en líqui-dos o más subpasos, cada uno de ellos componiéndose de un aflujo de una dosis o cantidad predeterminada de líquido desinfectante/esterilizante, alternado con pa-sos de espera para el próximo aflujo.
2. Método según la reivindicación 1, caracteriza-dopor el hecho que la dosis o cantidad de líquido de-sinfectante/esterilizante que fluye dentro del circuito durante cada uno de los subpasos ha sido predeter-minada de antemano y es suficiente para llenar com-pletamente el circuito hídrico (1) y renovar el líqui-do dentro del mismo, los períolíqui-dos de tiempo de es-pera entre un aflujo y el siguiente siendo tales que el líquido desinfectante/esterilizante dentro del circuito hídrico (1) se mantiene a una concentración eficaz.
3. Método según la reivindicación 1, caracteriza-do por el hecho que los subpasos de alimentar una cierta cantidad de líquido desinfectante/esterilizante se llevan a cabo a través de medios de alimentación (5) que actúan sobre un contenedor independiente (6) de líquido desinfectante/esterilizante conectado al cir-cuito hídrico (1) a través de una primera rama inde-pendiente (7) del circuito.
4. Método según la reivindicación 1, donde el equipo dental (100) está provisto de una unidad de microprocesador (8) que controla las funciones prin-cipales y auxiliares del mismo equipo dental (100), el método estandocaracterizadopor el hecho que los subpasos de alimentación de las dosis de líquido de-sinfectante/esterilizante se llevan a cabo a través de medios de alimentación (5) controlados por la unidad de microprocesador (8) de manera que el líquido des-infectante/esterilizante sea alimentado dentro del cir-cuito por un tiempo de aflujo predeterminado y de-jado accionar dentro del circuito, antes de introducir la siguiente dosis, por un lapso de tiempo de espera predeterminado.
5. Método según la reivindicación 1, caracteri-zado por el hecho que el paso de introducción del líquido desinfectante/esterilizante comprende un pa-so de calentamiento del mismo líquido desinfectan-te/esterilizante que fluye dentro del circuito hídrico (1).
6. Método según la reivindicación 1,
caracteriza-dopor el hecho que el subpaso de alimentación de una dosis de líquido desinfectante/esterilizante se lle-va a cabo simultáneamente con un paso de drenaje de la dosis previamente introducida dentro del circuito hídrico (1).
7. Equipo dental que comprende al menos un cir-cuito hídrico principal (1) para suministrar un líquido a cada pieza de mano (2) o ítem accesorio del equi-pamiento dental presente en el equipo dental (100), y al menos una rama independiente (7) del circuito conectada al circuito hídrico (1) y que le suministra al circuito hídrico (1) al menos un líquido desinfec-tante/esterilizante proveniente de un contenedor (6), el equipo dental estandocaracterizadopor el hecho que comprende medios (5) para la alimentación con-trolada del líquido desinfectante/esterilizante que ac-túan sobre el contenedor (6) y proyectados para su-ministrarle al circuito hídrico (1) líquido desinfectan-te/esterilizante según una pluralidad de sucesivas do-sis predeterminadas de manera de permitir que cada dosis de líquido desinfectante/esterilizante se quede dentro del circuito (1) por el tiempo que está activo.
8. Equipo dental según la reivindicación 7, donde el equipo dental (100) comprende una unidad de mi-croprocesador (8) para controlar las funciones prin-cipales y auxiliares del mismo equipo dental (100),
caracterizadopor el hecho que la unidad de micro-procesador (8) controla los medios de alimentación (5) del líquido desinfectante/esterilizante de manera de alternar los pasos de alimentación de la pluralidad de dosis de líquido desinfectante/esterilizante dentro del circuito hídrico (1) con pasos de detención del flu-jo del líquido.
9. Equipo dental según las reivindicaciones 7 y 8, donde el equipo dental (110) incluye un circuito de suministro de aire (9) usado para sus funciones prin-cipales y auxiliares, el equipo dental estando caracte-rizadopor el hecho que los medios de alimentación (5) comprenden una rama (10) del circuito neumáti-co (9) que está situada en neumáti-correspondencia del neumáti- conte-nedor (6) del líquido desinfectante/esterilizante y se activa a través de un elemento de interrupción (11) controlado por la unidad de microprocesador (8) de manera de permitir que las dosis del líquido desin-fectante/esterilizante fluyan dentro de la primera rama independiente (7).
10. Equipo dental según la reivindicación 9, ca-racterizadopor el hecho que la primera rama inde-pendiente (7) está provista de medios de válvula (12) adecuados para detener y dar inicio al flujo del líqui-do desinfectante/esterilizante proveniente del conte-nedor (6) y, mediante la activación del elemento de interrupción (11), al flujo de aire a través de la rama del circuito neumático (10).
11. Equipo dental según la reivindicación 10, ca-racterizadopor el hecho que los medios de válvula (12) y el elemento de interrupción (11) pueden ser ac-tivados y desacac-tivados a través de la unidad de micro-procesador (8).
