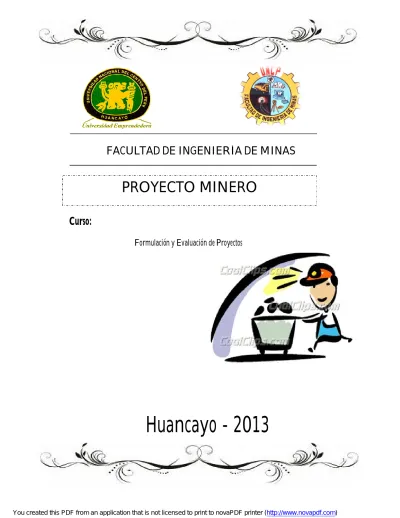

Curso:
Formulación y Evaluación de Proyectos
Huancayo - 2013
PROYECTO MINERO
RESUMEN
El proyecto minero es trascendental para el futuro de la Región La Libertad porque impulsará el desarrollo económico de nuestro pueblo y garantizará un mejor nivel de vida para nuestra gente en la medida que se genere empleo directo e indirecto relacionado a la minería y a otras actividades como la agricultura, ganadería, turismo, tecnología, comercio, etc. También tendrá un impacto dinamizador en la economía de la Región.
es un proyecto minero con reservas estimadas en 303681.13 toneladas en su mayoría cobre, plomo zinc y plata. El yacimiento está planificado para operar del tipo subterráneo. Creará empleos durante la etapa de construcción. En su operación creará empleos permanentes e indirectos.
Es por eso que nosotros tratamos de estudiar este proyecto de tipo polimetálico. Identificando en que etapa se encuentran sus ventajas y desventajas con la ejecución de este proyecto, de la misma manera identificando en qué etapa se encuentran, comparando cuales son los beneficios que contribuirán a nuestro país, cuales son las ventajas que recibirán los pobladores que se encuentran cercanas a las empresas mineras viendo cuales son las Responsabilidades Sociales en el Perú.
INDICE
RESUMEN ... 2
INDICE ... 3
INTRODUCCIÓN ... 6
CAPITULO I – FOMULACIÓN DEL PROBLEMA ... 7
1.1 FUNDAMENTACIÓN DEL PROBLEMA ... 7
1.2 OBJETIVOS DEL ESTUDIO ... 7
1.3 JUSTIFICACIÓN DEL ESTUDIO ... 7
CAPITULO II – MARCO TEÓRICO ... 8
2.1 Bases Conceptuales ... 8
2.1.1 Geología y Cubicación de Reservas ... 8
2.1.1.1. Recursos Minerales... 9
2.1.1.2. Reservas Minerales... 11
2.1.1.3. CRITERIOS Y FACTORES DE ESTIMACIONES DE RECURSOS .... 13
2.1.2 Actividades Mineras ... 21 2.1.2.1. PERFORACION ... 21 2.1.2.2. VOLADURA ... 23 2.1.2.3. LIMPIEZA ... 24 2.1.2.4. EXTRACCIÓN ... 24 2.1.2.5. RELLENO ... 25 2.1.2.6 SOSTENIMIENTO ... 26
2.1.3 COSTOS DE LAS ACTIVIDADES ... 26
2.2 Definición de Términos: “SEGÚN ESTUDIOS MINEROS DEL PERU S.A.C.” ... 28 2.2.2 MINERAL ... 28 2.2.3 GEOLOGÍA REGIONAL ... 29 2.2.4 GEOLOGÍA ESTRUCTURAL ... 29 2.2.5 GEOLOGÍA ECONÓMICA ... 29 2.2.6 ALTERACIONES HIDROTERMALES ... 29 2.2.7 CUBICACIÓN DE RESERVAS ... 30 2.2.8 RESERVA PROBADA ... 30 2.2.9 RESERVA PROBABLE ... 30
2.2.10 ACCESO HORIZONTAL (ADIT, DRIFT) ... 31
2.2.12 CHIMENEA (ORE PASSES) ... 31
2.2.13 RAMPAS (DECLINESOR RAMPS) ... 31
2.2.14 CASERONES (STOPES) ... 31
2.2.15 MÉTODO DE EXPLOTACIÓN ... 31
2.2.16 CORTE Y RELLENO ASCENDENTE ... 31
2.2.17 PERFORACIÓN EN MINERÍA ... 31 2.2.18 VOLADURA - EXPLOSIVOS ... 32 2.2.19 COSTO... 32 2.2.20 CONTABILIDAD DE COSTOS ... 33 2.2.21 MATERIALES DIRECTOS ... 33 2.2.22 COSTOS INDIRECTOS ... 33
CAPITULO III – RESULTADOS... 33
3.1 Información General ... 33
ACCESIBILIDAD: ... 34
ANTECEDENTES: ... 34
PROPIEDAD MINERA: ... 36
3.1.1 Geología y Cubicación de Reservas ... 36
3.1.1.1 Geología General ... 36 3.1.1.2 Geología Regional ... 37 3.1.1.3 Geología Local ... 38 3.1.1.4 Geología Económica... 39 3.1.1.4.1 ALTERACIONES: ... 39 3.1.1.4.2 MINERALIZACIÓN: ... 40 3.1.1.4.2.1 Minerales de Mena: ... 40 3.1.1.4.2.2 Minerales de Ganga: ... 41 3.1.1.4.2.3 Estructuras mineralizadas. ... 41
3.1.1.4.2.3.1 CARACTERÍSTICAS - VETA LUZ ANGÉLICA ... 41
3.1.1.4.2.3.1.1 ANÁLISIS QUÍMICO- VETA LUZ ANGÉLICA ... 42
3.1.1.4.2.3.2 CARACTERÍSTICAS – ZOILA GATA ... 42
3.1.1.4.2.3.2.1 ANÁLISIS QUÍMICO - VETA ZOILA GATA: ... 43
3.1.1.4.2.3.3 CARACTERÍSTICAS – VETA ELISA ... 43
3.1.1.4.2.3.3.1 ANÁLISIS QUÍMICO-VETA ELISA: ... 44
3.1.1.5.1 METODOLOGÍA ... 44
3.1.1.5.1.2 DILUCIÓN ... 45
3.1.1.5.1.3 CALCULO DE LEYES ... 45
3.1.1.5.1.4 CLASIFICACIÓN DEL MINERAL ... 45
3.1.1.5.2 RESERVA DE MINERAL ... 45
3.1.1.5.2.1 CUADRO DE RESERVAS DEL MINERAL ... 46
3.1.1.5.3 ZONAMIENTO DEL YACIMIENTO ... 46
3.1.2 Descripción de las actividades mineras ... 47
3.1.2.1 ESTRUCTURA INGENIERIL DE LA MINA: ... 47
3.1.2.2 DESARROLLOS: ... 48 3.1.2.2.1 Desarrollos Horizontales: ... 48 3.1.2.2.2 Desarrollos Verticales: ... 48 3.1.2.3 MÉTODO DE EXPLOTACIÓN: ... 49 3.1.2.4 ACARREO Y TRANSPORTE: ... 51 3.1.2.5 SERVICIOS AUXILIARES: ... 51 A) SOSTENIMIENTO: ... 51 B) DRENAJE: ... 53 C) VENTILACIÓN: ... 53
3.1.3 COSTOS DEL PROYECTO ... 54
3.2 RESULTADOS Y DISCUSIÓN ... 56
3.2.1 Recursos y Reservas ... 56
3.2.1.1 Sumario de Variación de Reservas: ... 57
3.2.1.2 Sumario de Recursos:... 57
3.2.2 Actividades Mineras ... 61
3.2.3 Costo del método de minado ... 65
CONCLUSIONES ... 69
RECOMENDACIONES... 70
INTRODUCCIÓN
En el contexto de la disciplina de la Evaluación de Proyectos, se ha desarrollado una serie de metodologías que tienen su origen en la ciencia económica, y que comparan los beneficios y costos de emprender un determinado proyecto de inversión, a fin de decidir sobre la conveniencia de su ejecución.
El PROYECTO MINERO , que ha sido dividida en tres capítulos. En el Capitulo I se mencionara la formulación del problema, los objetivos y la justificación del mismo. El Capítulo II, para tratar referente a los Aspectos Generales, la ubicación del proyecto minero , sus antecedentes históricos y su Geología. Así mismo el tamaño y la tecnología que se utilizará, también la estructura ingenieril dentro del estudio técnico; se definirán los términos utilizados en la presentación del proyecto. En el Capítulo III, se explicará todo lo referente a la recolección de datos, ubicación del proyecto, la dimensión del proyecto 3,565.6 Has. Los minerales explotables como son: esfalerita, galena, galena argentífera, tetraedrita, enargita, tenantita y calcopirita en menor escala, esto representa una reserva total de 303681.13 toneladas con 162 gramos de plata por tonelada, leyes de Zinc con 3.32%, plomo 1.09% y cobre 0.66%. Una inversión de US$ 9137691 dólares en costos tanto de administrativos, personal, equipos, materiales, otros en total, en el Capitulo III se tomara en cuenta los resultados de los estudios para tomar decisiones y discutir sobre el método de explotación que va a emplearse en el proyecto “Corte Y Relleno Ascendente Convencional”, tipo de minado en realce y breasting, la ventilación, el acarreo y limpieza y los equipos a utilizar, explosivos, materiales., también se hablara referencialmente acerca de los costos en inversión y flujos de cajas así como su tiempo de ejecución. Este proyecto ayudará al desarrollo de nuestro país, contribuyendo en gran manera con la economía de nuestro país, sobre todo en las comunidades cercanas a la localización del proyecto. Además de que en se encuentra en Provincias y ayudará a la descentralización que ocurre en nuestro país. Estos proyectos ya se encuentra aprobados, y solo falta su ejecución para la extracción del mineral esto ayudará de gran manera a los pobladores de la zona creando puestos de trabajo de todas las carreras y nosotros como
Ingenieros de Minas debemos estar a la altura para la realización de este proyecto.
CAPITULO I – FOMULACIÓN DEL PROBLEMA
1.1 FUNDAMENTACIÓN DEL PROBLEMA
El presente trabajo se realizó con la finalidad de poder estudiar el proyecto que en la actualidad se encuentra en vías de construcción, lo que significa una importante inversión en nuestro país el cual esta creciendo económicamente con estas inversiones.
1.2 OBJETIVOS DEL ESTUDIO
OBJETIVO GENERAL.
Demostrar que el Estudio Técnico del Proyecto es de gran importancia para la toma de decisiones futuras de viabilidad o no del Proyecto.
OBJETIVO ESPECIFICO.
Mediante la elaboración del Estudio Técnico proporcionar el sustento necesario de solicitud de crédito que generen confianza respecto a las reservas probadas y probables que en el proyecto se indiquen.
Ser sustento base para el Análisis Económico del proyecto.
1.3 JUSTIFICACIÓN DEL ESTUDIO
Mediante la realización de este estudio definiremos tres aspectos fundamentales para la viabilidad del proyecto: Tamaño, localización y tecnología a usar en el proyecto. Básicamente este estudio describe que proceso se va a usar, y cuanto costara todo esto, que se necesita para producir y vender, se definen los presupuestos de inversión y de gastos. Se diseña como se producirá aquello que venderás.
Donde ubicar la empresa, o las instalaciones del proyecto. Donde obtener los materiales o materia prima.
Que máquinas y procesos usar.
Que personal es necesario para llevar a cabo este proyecto.
CAPITULO II – MARCO TEÓRICO
2.1 Bases Conceptuales
2.1.1 Geología y Cubicación de Reservas
Actualmente se viene adoptando en muchas mineras como norma para los Informes de Recursos y Reservas Minerales al Reglamento Australásico del Instituto Australásico de Minería y Metalurgia (AIMM). Este Reglamento tiene tres principios fundamentales: la transparencia, total entrega de la información pertinente, e idoneidad del personal evaluador. En este sentido se están tomando las acciones necesarias para aumentar la confianza en los estimados mediante la definición de la metodología de cada etapa y hacerlas sustentables, tan igual que a las técnicas de verificación y validación empleadas para confirmar los resultados.
En la figura se muestra la relación secuencial que existe entre la Información de Exploración, Recursos y Reservas. La clasificación de los estimados debe tomar este marco de referencia, de modo tal que reflejen los diferentes niveles de confianza geológica y los diferentes grados de evaluación técnica y económica. Conforme aumenta el conocimiento geológico, es posible que la Información de la Exploración llegue a ser la suficiente como para estimar un Recurso Mineral. Conforme aumenta la información económica, es posible que parte del total de un Recurso Mineral se convierta en una Reserva Mineral. Las flechas de doble sentido entre Reservas y Recursos que se incluyen en la Fig.1 indican que los cambios en algunos factores podrían hacer que el material estimado se desplace de una categoría a otra.
La importancia relativa de los criterios sugeridos variará en cada yacimiento, dependiendo del ambiente geológico, restricciones técnicas, condiciones legales y normas existentes al momento de la evaluación.
CLASIFICACION Y RELACION ENTRE RECURSOS Y RESERVAS MINERALES
https://es.slideshare.net : Proyectos de Inversión Formulación y Evaluación de Proyectos Mineros, Emerson Granero, libro virtual
1. 2. 2.1. 2.1.1.
2.1.1.1. Recursos Minerales
Son concentraciones de materiales sólidos, líquidos o gaseosos que existen de manera natural en la corteza terrestre en forma, cantidad y calidad tales que la extracción económica de un producto, a partir de la concentración, sea actual o potencialmente factible. La ubicación, cantidad, ley, características geológicas y continuidad de un Recurso Mineral se conocen, se estiman o interpretan a partir de información; evidencias y conocimiento geológicos específicos, con alguna contribución de otras disciplinas.
Las declaraciones de Recursos Minerales, generalmente son documentos desactualizados que se ven afectados por la tecnología, la infraestructura, los precios de metales y otros factores. Según cambien estos diversos factores, el material puede entrar o salir de la estimación de Recursos. Las partes de un yacimiento que no tengan perspectivas razonables de extracción económica eventual, no deben incluirse en un Recurso Mineral.
NIVEL DE CONOCIMIENTO Y CONFIABILIDAD GEOLÓGICA EN INCREMENTO INFORMACIÓN DE EXPLORACIÓN RECURSOS RESERVAS INFERIDOS INDICADOS PROBADAS PROBABLES MEDIDOS
DEPENDENCIA DE LOS “FACTORES MODIFICADORES”: Factores mineros, metalúrgicos, económicos, de mercado,
Los Recursos Minerales se subdividen, en orden de confianza geológica creciente en las categorías de Inferido, Indicado y Medido.
2.1.1.1.1. Recurso Mineral Inferido
Parte de un Recurso Mineral para el cual el tonelaje, leyes y contenido mineral pueden estimarse con un bajo nivel de confianza. Se le infiere o asume de evidencia geológica y/o de leyes asumidas pero no verificadas. El estimado se basa en información reunida con técnicas adecuadas en lugares tales como afloramientos, zanjas, pozos, beneficios y taladros, la cual puede ser limitada o de calidad - fiabilidad incierta.
Se asume la continuidad geológica y puede o no estar respaldada por muestras representativas o evidencia geológica.
La confianza en el estimado es insuficiente como para aplicar parámetros técnicos y económicos, o realizar una evaluación económica de pre-factibilidad que merezca darse a conocer al público.
2.1.1.1.2. Recurso Mineral Indicado
Parte de un Recurso Mineral para el cual el tonelaje, densidades, forma, características físicas, leyes y contenido mineral pueden estimarse con un nivel de confianza razonable. El estimado se basa en la información de exploración, muestreo y pruebas reunidas con técnicas apropiadas de lugares tales como afloramientos, zanjas, pozos, beneficios y taladros. Los lugares están demasiado o inadecuadamente espaciados para confirmar la continuidad geológica y de leyes, pero sí lo suficientemente cercanos como para asumirlas.
Se asume la continuidad geológica con muestras inadecuadamente espaciadas y que no permiten confirmar totalmente.
La confianza en el estimado pese a ser menor que en el caso de los Recursos Medidos, es suficientemente alta como para aplicar los parámetros técnicos y económicos para una posible evaluación de pre-factibilidad económica.
El estimado se basa en información de la exploración, muestreo e información reunida mediante técnicas apropiadas sobre afloramientos, trincheras, pozos, taladros y pruebas de beneficio.
2.1.1.1.3. Recurso Mineral Medido
Parte de un Recurso Mineral para el cual el tonelaje, densidades, forma, características físicas, leyes y contenido mineral pueden estimarse con un alto nivel de confianza. El estimado se basa en información confiable y detallada de exploración, muestreo y pruebas reunidas con técnicas adecuadas de lugares tales como los afloramientos, zanjas, pozos, beneficios y taladros. Los lugares están espaciados con proximidad suficiente para confirmar la continuidad geológica y/o la de leyes.
Se confirma la continuidad geológica mediante muestreo adecuadamente espaciado.
La confianza en el grado de conocimiento de la geología y controles del yacimiento mineral, es suficiente como para permitir la aplicación adecuada de los parámetros técnicos y económicos como para posibilitar una evaluación de viabilidad económica.
2.1.1.2. Reservas Minerales
Es la parte económica y legalmente extraíble de un Recurso Mineral Medido o Indicado e incluye materiales de dilución y descuentos por las mermas que pueden ocurrir durante el minado. Requiere haber efectuado evaluaciones que pueden incluir estudios de pre-factibilidad considerando los factores de minado, procesamiento, metalurgia, economía, mercadeo, legales, ambientales, sociales y gubernamentales asumidos en forma realista.
El término económico implica que se ha podido establecer o demostrar analíticamente que es posible una extracción o producción rentable, bajo hipótesis definidas de inversión. Las hipótesis deberán ser razonables, incluyendo los supuestos relacionados con los precios y costos que prevalecerán durante la vida del proyecto. La evaluación dinámica de las operaciones implica que un cálculo válido efectuado en un momento dado, puede cambiar significativamente cuando se dispone de nueva información.
El término legalmente implica que no debería haber incertidumbre en lo que respecta a los permisos necesarios para el minado y el procesamiento de los minerales, ni tampoco con la resolución de asuntos legales que estuvieran pendientes.
Se reconoce que las estimaciones de reservas, siendo éstas predicciones de lo que ocurrirá en el futuro (basadas en un conocimiento imperfecto del presente), tendrán cierto grado de inexactitud. Se reconoce también que diferentes técnicos que pudieran analizar los mismos datos, pueden llegar a interpretaciones y conclusiones discrepantes. El hecho de que se demuestre, en una fecha posterior, que la estimación de una reserva fue inexacta debido a que no se contó con información suficiente o a que cambiaron las condiciones económicas, no significa necesariamente que la estimación se hizo de manera incompetente o fraudulenta. La información relacionada con la estimación de reservas debe tener una base sustentable y debe hacerse de buena fe.
En ciertas circunstancias, las Reservas Minerales previamente reportadas podrían revertir a Recursos Minerales. Su reclasificación no debe aplicarse cuando se prevé que los cambios serán temporales, de corta duración o cuando la Gerencia decide operar a corto plazo en forma no económica. Ejemplos de estas situaciones son la caída del precio del producto que se espera sea de corta duración, emergencia temporal en la mina, huelga de transportes, etc.
Se subdividen en orden de confianza creciente en Reservas Probables y Reservas Probadas.
2.1.1.2.1. Reserva Mineral Probable
Es la parte económicamente extraíble de un Recurso Mineral Indicado y en algunas circunstancias de un Recurso Mineral Medido. Esta Reserva incluye los materiales de dilución y los materiales por mermas que puedan ocurrir durante la explotación. Implica evaluaciones a nivel de un estudio de prefactibilidad con las consideraciones respecto a los factores económicos modificadores; estas evaluaciones demuestran que la extracción podía justificarse razonablemente en el momento del informe.
Una Reserva Mineral Probable tiene menos confianza que una Reserva Mineral Probada y su estimado debe tener la calidad suficiente como para servir de base a decisiones sobre compromisos mayores de capital y al desarrollo final del yacimiento.
Sin embargo, requiere mayor información para demostrar la continuidad geológica y su ley.
En ciertas circunstancias un Recurso Mineral Medido puede convertirse en Reserva Mineral Probable, debido a la incertidumbre asociada con los factores modificadores tomados en cuenta. Esta relación es indicada con línea punteada en la Fig.1 (en este caso no implica una reducción en el nivel de confianza o conocimiento geológico); en una situación así, los factores modificadores deberán explicarse fehacientemente.
2.1.1.2.2. Reserva Mineral Probado
Es la parte económicamente extraíble de un Recurso Mineral Medido e incluye los materiales de dilución y descuentos por mermas durante la explotación. La aplicación de la categoría de Reserva Mineral Probada implica el más alto grado de confianza en el estimado y se asume que existe suficiente información disponible para demostrar razonablemente la continuidad geológica y la ley. Involucra efectuar evaluaciones al menos de pre-factibilidad en las que se consideran las modificaciones por factores realistas de minado, metalúrgicos, económicos, mercadeo, legales, ambientales, sociales y gubernamentales. Estas evaluaciones demuestran que la extracción es viable al momento del informe. Normalmente involucra al material que se está minando y para la cual hay un plan de mina detallado.
En ningún caso los Recursos Minerales Indicados podrían convertirse directamente en Reservas Minerales Probadas.
2.1.1.3. CRITERIOS Y FACTORES DE ESTIMACIONES DE RECURSOS
2.1.1.3.1. Bloques de Cubicación
La forma y dimensión de los bloques de cubicación de Recursos se delinearon por el método geométrico o clásico para las vetas secundarias de , mantos y cuerpos de Todorrumi y, por el método Geoestadístico la veta , el cuerpo principal y el cuerpo superior de Toldorrumi.
En el método clásico las estimaciones dependen del criterio geológico, tipo de estructura, persistencia de la mineralización, interpretaciones de referencias isovalóricas, controles de la mineralización, etc., mientras que el método geo estadístico basa las estimaciones en el concepto de que la distribución de la mineralización dentro de la mayoría de
yacimientos no es aleatoria y emplea muestras de los alrededores para estimar la ley de los bloques en particular.
En el método geoestadístico el peso de las muestras se calcula con parámetros desde un variograma que representa la relación de distancia-valor entre las muestras. La geo estadística también produce una medición del nivel de confianza de un estimado; sin embargo y al igual que otros métodos, la geo estadística requiere que se adopte supuestos y juicios con respecto a las técnicas empleadas y también con respecto a la aplicabilidad en el yacimiento.
2.1.1.3.2. Densidad
Es un número que expresa la relación entre su peso y el peso de un volumen igual de agua 4ºC.
El peso específico de una sustancia cristalina depende de dos factores: La clase de átomos de que está compuesta y la manera como estén empaquetados los átomos.
En una serie de disoluciones solidas hay un cambio continuo en el peso específico con el cambio en la composición química por lo tanto el resultado es una aproximación.
El peso específico ordinario es lo siguiente: a) Se pesa la muestra en aire = Wa
b) La muestra se sumerge en agua y se vuelve a pesar = Ww donde en esta condición pesara menos ya que cualquier objeto sumergido en el agua es empujado por una fuerza equivalente al peso del agua desplazada.
c) La pérdida de peso producido por la inmersión del agua = Wa - Ww.
Entonces la formula G.E. = Wa/( Wa-Ww)
Debido a la diversa mineralogía, roca caja y contenido metálico de cada estructura mineralizada, se han realizado determinaciones individuales en los laboratorios SGS del Perú.
Las muestras fueron colectadas bajo la supervisión de un geólogo mediante un procedimiento que asegura la representatividad de la muestra. Las determinaciones se realizaron mediante el método de La Cera para muestras sólidas .Todos los resultados obtenidos se registran en Tablas de Control que incluyen las coordenadas de cada muestra para asegurar su ubicación espacial. Para efecto de cálculo, los resultados son agrupados ya sea por estructura mineralizada o por zonas con características geológicas similares, (según criterios particular
de cada estructura). El promedio simple de cada grupo de datos es la G.E. reportada.
2.1.1.3.3. Estimación de Leyes
Muestreo
El muestreo consiste en la toma de muestras mediante una técnica apropiada a fin de obtener unas pequeñas porciones de mineral de un volumen mayor, de cualquier tipo de depósito mineral, de manera que el conjunto de muestras sea representativo del total de ese volumen.
Generalmente, en un yacimiento mineral, la mineralización tiene distribución irregular por lo que los contenidos metálicos o no metálicos varían en sus diferentes partes, motivo por el cual una sola muestra de una parte del depósito no tendrá la misma proporción de minerales del yacimiento. Por esta razón es necesario extraer sistemáticamente suficiente cantidad de muestras a fin de obtener una óptima representatividad del yacimiento.
Considerando el tipo y morfología tabular de las estructuras mineralizadas en la Mina , el método de muestreo empleado es el de canales de mineral tomados regularmente a lo largo de la potencia de la estructura teniendo en consideración el máximo de cuidado para asegurar la representatividad de la muestra.
El procedimiento esta normado mediante un Manual de Muestreo y adicionalmente está sujeto a una serie de controles para identificar los posibles errores en su ejecución y efectuar los ajustes correctivos del caso.
Factores de Corrección
Los factores de corrección a las leyes de muestras no aplican para la presente evaluación se está implementando protocolos de muestreo, control de calidad tanto en mina como en laboratorio para minimizar en lo posible todo tipo de error: muestras gemelas de muestras mina y cores , muestras estándar , muestras blanco, controles externos con laboratorio certificados de Lima (ALS Chemex, SGS.)
2.1.1.3.4. Bloqueo y Estimaciones
Método Clásico
Utilizado para estimar los Recursos en las vetas de la mina (Prosperidad E, Prosperidad W, V. Esther, V. Puca Urco, V. Marty II, etc.) y también algunos cuerpos y mantos de la Mina Toldorrumi. Los bloques son delimitados sobre la base de criterios geológicos, tipo de estructura, persistencia de la mineralización, interpretaciones isovalóricas, controles de la mineralización, etc. Los tonelajes se calculan mediante fórmulas geométricas de volúmenes y considerando la respectiva gravedad específica (sin olvidar el factor de ángulo de buzamiento). Para la simplificación de estos cálculos se utilizan las herramientas del Autocad y Excel. Para el cálculo de leyes, primeramente se realiza las correcciones de los altos erráticos por el método de Sichel y luego se calculan por ponderación simple de todo los valores que tengan influencia en el bloque y finalmente ser afectadas por los factores de dilución de rotura y limpieza en la extracción del mineral.
Método Geo estadístico
Capping o Top Cut: Hace referencia al método que nos permite atenuar las leyes altas erráticas, mediante un análisis estadístico en el cual podemos observar la variabilidad que existe entre las leyes
FUENTE: TESIS, IMPLEMENTACIÓN DEL SISTEMA ISTEC DE GESTIÓN DE SEGURIDAD Y SALUD OCUPACIONAL EN LA MINA DE PAN AMERICAN SILVER S.A.C. PAG. 40.
Geometría de la veta: Se construye en base a la posición espacial de los pseudo-sondajes, perímetros de la caja techo y piso, canales antiguos y las intersecciones de los sondajes a la veta. La superficie constituye el límite vertical y los contornos geológicos dados por el área de Geología definen los límites en sentido del rumbo y del buzamiento. Para el caso de la evaluación se definió como límite inferior el límite de la veta modelada en 3D.
Análisis Variográfico: con la data corregida y estandarizadas a un mismo soporte (composito de todos los datos a un mismo ancho para que el peso de la muestra sea equitativo), estos es aplicado a todos los datos (seudosondajes + canales antiguos + intercepto de sondajes); revisada y corregida se procedió a construir variogramas experimentales de acuerdo a las zonas litológicas en diferentes direcciones tratando de discernir las anisotropías existentes. También es de destacar que prácticamente todas las variables tienen un comportamiento espacial estructurado es decir que no son totalmente aleatorios; para la interpolación ha sido usada el método por krigeaje ordinario.
CONFIGURACION 100 FILITA OESTE 101 VOLCANICO OESTE 200 INTRUSIVO 300 FILITA CENTRAL 301 VOLCANICO CENTRAL 400 FILITA ESTE 401 VOLCANICO ESTE 101 100 200 301 300 401 400
En el gráfico adjunto podemos visualizar como ejemplo el variograma omnidireccional del Zinc en el área del volcánico (zona 301) en donde se puede observar que la relación entre muestra y muestra llega hasta los 50m, los cuales son utilizados para el alcance de los elipsoides.
Este comportamiento espacial de las diferentes variables permite que la interpolación por krigeaje mejore el estimador y disminuya el error de estimación, a su vez se realiza una nueva estimación con el método inverso a la distancia al cuadrado, para verificar que no se esté sobre estimando las leyes.
En función a los parámetros vario gráficos se ha determinado los elipsoides de búsqueda para cada variable y para cada zona.
El elipsoide de búsqueda viene a ser una esfera que sigue la dirección del vector flotante del buzamiento, este elipsoide se utiliza para la selección de muestras en la estimación del modelo de bloques. Utilizando la opción de búsqueda dinámica se emplean radios diferentes para optar por una mejor estimación y al final
se restringe a un mínimo y un máximo número de muestras a capturar. Si al estimar un bloque no se consiguen el mínimo de muestras en un radio establecido se incrementará el radio de búsqueda hasta cumplir con la restricción.
Modelo de bloques: Del análisis de los vario gramas observamos que siendo en su gran mayoría isótropos se podría optar por un sistema regular de dimensiones de bloques m * n * p (m= rumbo; n= buzamiento; p= potencia); es decir m podría ser igual a n. También de la observación de los alcances de los vario gramas podemos concluir que en promedio están por el orden de los 50m. Finalmente el modelo de bloques utilizado presenta las siguientes dimensiones: m=10, n=5 y p=1.25 como celda patrón, en base a estas dimensiones se generan sub celdas menores a estas dimensiones para rellenar el modelo geológico.
En razón al método de explotación que es por corte y relleno descendente donde las dimensiones de los tajos en el rumbo es muy superior a la vertical (buzamiento); es decir m>>n y también que un sistema de bloques de 10x5xpotencia nos permitirá estimar mejor los bloques-tajos cuyos resultados servirán en la fase del planeamiento de minado.
Un modelo de bloques consiste en celdas y subceldas las cuales llenan el volumen de interés. Cada celda ocupa un volumen discreto y puede ser asignado cualquier número de propiedades para describir la zona de interés que estamos evaluando (macizo rocoso). Los modelos de bloques se usan para estimar la distribución de leyes
MODELO DE BLOQUES
Métodos de Estudios de los Yacimientos” – Universidad Castilla La Mancha, pag.75
Interpolación: Para la interpolación del modelo de bloques, se realizó una macro que incluya los parámetros actuales como: data, zonas litológicas, Modelo 3D de la veta, sistema de bloques con identificadores de nivel y tajeo, vario grafía, parámetros de búsqueda e interpolación.
Los resultados tras la interpolación están definidos en el modelo de bloques, el cual contiene los datos de
clasificación, leyes estimadas, número de muestras evaluadas para cada clasificación (medido, indicado, inferido), método de evaluación (krigeaje ordinario).
El método krigeaje permite encontrar la mejor estimación posible de la ley de un bloque sobre la base de las leyes de las muestras aledañas de acuerdo a los parámetros de alcances y restricciones asignadas para su evaluación (atribuye pesos débiles a las muestras alejadas o inversamente a las muestras cercanas).
Clasificación de Recursos: El modelo de bloques evaluado posee aparte de leyes interpoladas, otras características como la cantidad de data, código de la elipse de búsqueda empleada y la varianza de krigeaje. En la siguiente figura se muestra la clasificación de recursos de acuerdo al bloqueo geológico.
2.1.2 Actividades Mineras 1. 2. 2.1. 2.1.1. 2.1.2. 2.1.2.1. PERFORACION
Es la actividad de perforar, con maquina Jack leg como también stopper’s, siguiendo una malla establecida y marcada, controlando el paralelismo, simetría y profundidad de taladros siendo 5 pies; voladura de los taladros cargados con espaciadores, siguiendo una secuencia de encendido correcto
Características
1.- Marcado de la estructura mineralizada después del lavado de la veta. 2.- Pintado de malla de Perforación.
3.- Perforación de Malla manteniendo el burden, espaciamiento y longitud de perforación.
a) Techos y pisos nivelados
Fácil accesibilidad y desplazamiento en la labor Perforación completa (taladros llenos)
Facilidad para la ubicación de la perforadora al realizar cada taladro manteniendo un buen alineamiento y paralelismo de los taladros
Fácilmente controlable la caída de rocas sueltas a) Diseño de malla
Marcar la malla de perforación respetando el burden y espaciamiento preestablecido con un mínimo de 20 cm y un máximo de 40cm.
Si la labor presenta geodas adecuar la malla de tal forma que se aproveche las aberturas como caras libres.
b) Perforación de la malla manteniendo el burden
Perforar los taladros conservando la inclinación y el paralelismo entre ellas a lo largo de toda la malla.
Utilizar atacadores como guiadores que nos ayuden a mantener la inclinación y el paralelismo de los taladros que se está perforando. Para realizar cada taladro, la perforadora debe tener una nueva posición.
c) Perforación de la malla manteniendo el espaciamiento
Perforar los taladros manteniendo el espaciamiento y el paralelismo con respecto a las cajas del tajeo.
Para realizar cada taladro, la perforadora debe tener una nueva posición
2.1.2.2. VOLADURA
Esta operación consiste en detonar adecuadamente los taladros de la operación anterior con ayuda de explosivos.
El objetivo es obtener un resultado de voladura con fragmentación apropiada para el carguío y transporte, evitando en lo posible la voladura secundaria. También mencionamos que en los echaderos de mineral se colocara parrillas de rieles de 20 libras/yd para evitar rocas grandes de mineral, que posteriormente malogren el entablado de los buzones de extracción de mineral. En este caso se emplean los siguientes explosivos:
Dinamita pulverulenta de 7/8” x 8” x 45% y 65 % Carmex
Mecha de Seguridad y mecha rápida para la ignición de los taladros.
En una voladura es normal el fisuramiento se realiza en forma radial con intersección entre los taladros y la rotura en todas las direcciones.
2.1.2.3. LIMPIEZA
Es la operación que consiste en evacuar el material roto por la voladura del frente o los tajos con el fin de preparar la labor para el siguiente ciclo de minado. En los desarrollos se emplea palas Cargadoras Neumáticas, en combinación con carros mineros tipo balancín U-35 sobre rieles de 30 lib/yda .El convoy de carros mineros es jalado por una locomotora de batería de 5 ton.
Para la limpieza de los tajeos, se emplea, Winches de arrastre de 0.15 toneladas y en otros casos carretilla-lampa, hasta los buzones de los tajos; los winches de arrastre son neumáticos
2.1.2.4. EXTRACCIÓN
Esta operación consiste en evacuar el desmonte de las galerías de exploración hasta los echaderos de desmonte y posteriormente a los
tajos de explotación como relleno, para continuar con el ciclo de minado, y el mineral evacuarlo hasta los echaderos de mineral o tolvas para luego llegar al nivel de extracción.
De las tolvas de los tajeos (Niveles superiores) el mineral y desmonte se acarrearan con carros mineros de volteo de tipo balancín U-35 de 1 m3, jalados por una locomotora a batería tipo manchita de 4 ton (6 carros) hasta los echaderos de mineral (ore pass) para posteriormente ser extraídos por el nivel principal de extracción en una locomotora a batería de 21 HP – 5 ton. (20 carros mineros u-35)
La relación mineral/desmonte estimado es de 1/1 por lo que para una producción de 300 TM/día se romperá aproximadamente 600 TM/día.
2.1.2.5. RELLENO
Los tajos son rellenados con material detrítico proveniente de las labores superiores y en algunos casos de superficie, reemplazando el mineral roto por material estéril, para que quede como piso de trabajo y la extracción del siguiente corte de mineral.
El relleno además de permitir la continuación con el ciclo de minado servirá como una forma de sostenimiento del tajeo. Además del material estéril roto en los tajos de explotación de la voladura anterior se suministrará material detrítico de las labores de desarrollo y mineral marginal. Durante la preparación del relleno se dejará el piso uniforme para facilitar la siguiente etapa.
2.1.2. 2.1.3. 2.1.3.1. 2.1.3.2. 2.1.3.3. 2.1.3.4. 2.1.3.5. 2.1.2.6 SOSTENIMIENTO
El sostenimiento de las galerías y los tajeos de explotación esta a cargo del departamento de Geomecanica la cual se realizaa cuando las condiciones de las labores o galerías lo requieran. Se emplea puntales de seguridad con plantillas y cuadros cónicos, con madera redonda de 8” X 10’, clavos de anclaje y cerchas de fierro. El relleno actua como una forma de sostenimiento; recomendándose en la velocidad de tajeado, para evitar debilitamientos de cajas y caídas de rocas.
2.1.3 COSTOS DE LAS ACTIVIDADES BALANCE GENERAL
ACTIVO PASIVO Y PATRIMONIO
Activo corriente Caja
Cuentas por cobrar Inventarios
Activo fijo
Terrenos y edificios Maquinarias
Muebles y enseres Activo Intangible neto TOTAL ACTIVO
Pasivo corriente Proveedores
Prestamos a corto plazo Impuestos
Remuneraciones Pasivo no corriente Bonos
Prestamos a largo plazo Patrimonio Capital Utilidades retenidas Reservas TOTAL PASIVO + PATRIMONIO
COSTOS:
Los costos varían de acuerdo con los cambios en el volumen de producción. Los sistemas de costeo registran el costo de los recursos adquiridos y dan seguimiento a su uso posterior. Registrar estos costos nos permite ver como se comportan.
Un costo variable cambia en total en proporción a los cambios del grado relacionado de actividad o volumen total. Es un costo que cambia en función de las cantidades producidas. Es decir el costo variable total variara si el nivel de producción varía.
Un costo fijo permanece sin cambios en total durante un determinado periodo, aunque se registren cambios profundos en el grado relacionado de actividad o volumen total. El costo fijo es un costo que no cambia a pesar de los cambios de un factor de costos o niveles de producción. En consecuencia el volumen de producción no influye en estos costos.
COSTOS DE OPERACIÓN
LOS COSTOS DE OPERACIÓN TOTAL INCLUYEN: a) COSTOS DE PRODUCCIÓN (Costo de Mina) - Materiales directos
- Mano de obra directa
- Costos indirectos de fabricación (mano de obra indirecta, materiales indirectos, gastos indirectos).
Fuente: http://es.scribd.com : COSTOS Y PRESUPUESTOS APLICADOS A MINERIA.
Fuente: http://es.scribd.com : COSTOS Y PRESUPUESTOS APLICADOS A MINERIA
2.2 Definición de Términos: “SEGÚN ESTUDIOS MINEROS DEL PERU S.A.C.”
2.2.2 MINERAL
Sustancia de origen natural con estructura interna ordenada y composición química dentro de rango definido.
Los minerales pueden ser de uso práctico para la humanidad, ya sea por sus propiedades como mineral, o bien para la extracción de elemento(s)
particular(es) como por ejemplo los metales (mineral de mena). Los recursos minerales se dividen en tres grandes familias, los metálicos, los no-metálicos y los energéticos.
2.2.3 GEOLOGÍA REGIONAL
Se estudia la geología de distintas regiones como de América de Sur, de Europa, de Chile, de la región de Atacama en detalle, es decir la historia geológica, la distribución de las rocas, de los yacimientos, el estilo de deformación de las rocas de la región en cuestión entre otros.
“La geología regional es la ciencia de la tierra: Especialmente los procesos del interior de la tierra y los transformaciones que afectan a los minerales y las rocas en la superficie de la tierra en diferentes regionales de una zona. La geología no solamente se refiere de la actualidad - es la ciencia de la historia de la tierra; los procesos de su formación, su desarrollo, los cambios, hasta la situación actual” 1
2.2.4 GEOLOGÍA ESTRUCTURAL
Análisis e interpretación de las estructuras tectónicas en la corteza terrestre. Conocimiento de las fuerzas en la corteza que producen fracturamiento, plegamiento y montañas. (Fallas-Pliegues-Orogénesis).
2.2.5 GEOLOGÍA ECONÓMICA
Exploración de yacimientos metálicos o no-metálicos. Evaluación de la economía de un yacimiento o producto mineralógico.
2.2.6 ALTERACIONES HIDROTERMALES
Se entiende como proceso de alteración hidrotermal al intercambio químico ocurrido durante una interacción fluido hidrotermal-roca.
Alteración hidrotermal provoca cambios químicos y mineralógicos en la roca afectada.
En estricto rigor, una alteración hidrotermal puede ser considerada como un proceso de metasomatismo, dándose transformación química y mineralógica de la roca original en un sistema termodinámico abierto.
2.2.7 CUBICACIÓN DE RESERVAS
“La cubicación de reservas de un yacimiento consiste en establecer de forma numérica los principales parámetros de la explotación: tonelaje (o volumen) del material explotable, ley media y ley de corte, así como el valor económico total de estas reservas. Para ello, se parte de datos puntuales, que en general proceden de sondeos mecánicos, que se extrapolan a datos reales, se multiplican por la potencia para obtener volúmenes, que se multiplican a su vez por la densidad para obtener tonelaje de todo uno, y por los contenidos (leyes) para obtener el tonelaje del mineral o elemento de interés minero que vamos a obtener. En la valoración económica hay que tener en cuenta este tonelaje, pero afectado por el rendimiento de la planta de tratamiento (que nos define la proporción del elemento que queda inaprovechado debido a pérdidas en el proceso de concentración), y en su caso, el precio que nos pagarán en las plantas metalúrgicas por la tonelada del concentrado que podamos conseguir en el lavadero. También hay que conocer los contenidos en elementos que puedan añadir valor comercial a nuestra producción, o que puedan afectar negativamente a éste.”2
2.2.8 RESERVA PROBADA
Es el mineral ubicado con certeza, en donde casi no existe riesgo por falta de continuidad.
2.2.9 RESERVA PROBABLE
Son reservas cuya continuidad puede inferirse con algún riesgo, en base a características
2.2.10 ACCESO HORIZONTAL (ADIT, DRIFT) Excavación horizontal de acceso a la mina
2.2.11 PIQUES (SHAFTS)
Excavación vertical de acceso a la mina 2.2.12 CHIMENEA (ORE PASSES)
Excavaciones sub-verticales dedicadas al traspaso de mineral, personas y en algunas ocasiones utilizadas como cara libre.
2.2.13 RAMPAS (DECLINESOR RAMPS)
Son excavaciones horizontales orientadas en espiral con el propósito de conectar dos niveles o acceder a la mina.
2.2.14 CASERONES (STOPES)
Corresponden a unidades básicas de explotación de las cuales se extrae mineral. En algunos casos estos caserones son rellenados con material estéril.
2.2.15 MÉTODO DE EXPLOTACIÓN
Es aquel método más optimo para la extracción del mineral, se utiliza un serie de parámetros según las características del yacimiento y su finalidad es maximizar las ganancias como la mayor extracción posible de mineral.
2.2.16 CORTE Y RELLENO ASCENDENTE
Este método comienza en el techo del depósito y trabaja descendentemente hasta el nivel de transporte, se utiliza en cuerpos con baja continuidad espacial y especialmente en cuerpos constituidos de roca mineral y de caja frágil (4B-5A), la dilución es baja menor al 2%, la recuperación es alta mayor a 90%, se utiliza en yacimiento de alta ley
2.2.17 PERFORACIÓN EN MINERÍA
“Se entiende como perforación en minería la acción o acto que, a través de medios mecánicos, tiene como finalidad construir un pozo. Para que esto se
logre debe extraerse todo el material destruido dentro del agujero mediante la utilización de aire comprimido o agua. En este punto es donde se produce la diferencia entre lo que es la perforación de exploración y la de producción.
En el primer caso la materia que se extrae sirve con el propósito de analizar y poder determinar tipos, calidades y cantidades de mineral para la eventual explotación del yacimiento. La perforación de producción, en tanto, tiene por finalidad cargar el pozo con explosivos y generar la tronadura para poder quebrar la roca y así ir avanzando con la explotación de la mina”.3
2.2.18 VOLADURA - EXPLOSIVOS
Compuestos o mezclas de sustancias en estado sólido, líquido que por medio de reacciones químicas de óxido-reducción, son capaces de transformarse en un tiempo muy breve, del orden de una fracción de microsegundo, en productos gaseosos y condensados, cuyo volumen inicial se convierte en una masa gaseosa que llega a alcanzar muy altas temperaturas y en consecuencia muy elevadas presiones.
2.2.19 COSTO
El costo mide el sacrificio económico en el que se ha incurrido para alcanzar las metas de una organización. En el caso de un producto el costo representa la medición monetaria de los recursos que se hayan usado como los materiales, la mano de obra y los costos indirectos. En el caso de un servicio el costo es el sacrificio monetario que se haya hecho para proporcionar el servicio., El termino costo se usa junto con otros términos descriptivos tales como costo histórico, costo del producto, costo primo, costo de la mano de obra, costo de materiales, etc. Cada uno de estos términos define algunas características del proceso de medición del costo o algún aspecto del objeto que se está midiendo.
2.2.20 CONTABILIDAD DE COSTOS
El propósito fundamental de contabilidad de costos es proporcionar a la gerencia información sobre costos de productos, operaciones o funciones y permitir comparar las cifras reales con las predeterminadas.
2.2.21 MATERIALES DIRECTOS
Son todos los que pueden identificarse en la fabricación de un producto y representan el principal costo de materiales en la elaboración un producto Un ejemplo de material directo es el acero de perforación, el explosivo, etc que se utiliza en diferentes trabajos de interior de mina.
2.2.22 COSTOS INDIRECTOS
Se denominan algunas veces costos indirectos de manufactura o carga fabril. Los costos indirectos de fábrica incluyen todo los costos de producción distintos de los materiales directos y de la mano de obra directa.
CAPITULO III – RESULTADOS
3.1 Información General
El proyecto minero “ ” se encuentra ubicada en el distrito de , provincia de Santiago de Chuco, Departamento de La Libertad, en las vertientes del flanco Oeste de la Cordillera Occidental de los Andes entre los 3,600 y 4,000 m.s.n.m., ocupando la zona naciente del Río Moche.
Abarca una extensión superficial de 3565.6 ha. Y está limitada por las siguientes coordenadas.
ALTITUD LATITUD LONGITUD 3900 msnm 7 o 58’15” W 8o01’30” W 78o15’00”W 78o19’15” W Cuadro Nº01: Elaboración de los Alumnos.
PLANO DE UBICACIÓN PROYECTO “ ” PROVINCIA DE SANTIAGO DE CHUCO
Figura 1: Plano De Ubicación (Fuente: MAPA OFICIAL DEL PERÚ)
ACCESIBILIDAD:
La accesibilidad al Proyecto Minero “ ” comprende los siguientes tramos: Lugar Vía de Acceso Distancia Tiempo
Lima a Trujillo Asfaltado 562 km. 08 horas
Trujillo a Shorey Afirmado 126 km. 04 horas
Shorey a Afirmado 06 km. 0.5 horas
TOTAL 694 km. 12.5
horas Cuadro Nº02: Elaboración de los Alumnos ANTECEDENTES:
Por los años 20 del pasado siglo, se crea la compañía “Northern Perú Mining
Corporation”, subsidiaria de la “American Smelting and Refining Company”,
cuyo accionista principal era ASARCO (80% del accionariado). Ésta toma la opción de explotación de las áreas Central y Almiranta del asentamiento minero, e inicia la explotación a gran escala.
En 1978, la empresa en referencia cambia de razón social como “Corporación Minera Nor Perú S.A.”, involucrando a accionistas peruanos (20% acciones). En 1995, “Pan American Silver Corporation”, adquiere el 80% del accionariado de ASARCO y el paquete de los accionistas peruanos. Así obtiene el 99.7% del total del accionariado. Esta adquisición, envolvió un gran reto que involucraba la necesidad de efectuar una transformación en una unidad que contaba con una infraestructura obsoleta, grandes pasivos ambientales y una grave situación financiera, cuyas deudas sumaban a más de 25 millones de dólares americanos. Para hacer de ella una empresa rentable y competitiva en el mercado Internacional, desde Setiembre del mismo año estableció un plan de inversiones y de modernización de sus operaciones, con el objetivo de mejorar la eficiencia productiva, recuperando el medio ambiente, cumpliendo los estándares ambientales promovidos por el Estado Peruano.
Con una Inversión mayor a 20 millones de dólares en equipamiento y medio ambiente, la empresa está recuperando e incrementando su capacidad productiva y su estabilización.
Los resultados no se hicieron esperar y la producción promedio de mineral tratado era de 36,400 TM, ampliando sus reservas probadas y probables para un horizonte de 7 años; y disminuyendo los costos totales de 65 dólares a 40 dólares por tonelada tratada. En el mes de marzo de 2000, cambia su razón social por la de “PAN AMERICAN SILVER SAC MINA ”. La empresa, a pesar de la grave crisis que afecta la minería, continúo con los proyectos de mejoramiento ambiental, sin exonerarse del compromiso asumido. En total, invirtió desde 1995, más de 9 millones de dólares, 4.5 millones de dólares en la construcción y puesta en marcha de la Planta de Neutralización de Aguas Acidas.
El Nuevo Proyecto Minero orienta sus mejores medios a la explotación eficiente de los recursos minerales de plata y afines en el yacimiento minero de , y la determinación de reservas para sostener e incrementar la producción más allá del año 2015. Como resultado de sus actividades producirá y comercializa concentrados de mineral, con rentabilidad y bajo los mejores estándares internacionales de calidad.
PROPIEDAD MINERA:
Abarca una extensión superficial de 3565.6 ha (900 km2). Las coordenadas UTM del proyecto minero son:
DIMENSIONES DEL PROYECTO “ ”
CONCESIÓN MINERA EXTENSIÓN CÓDIGO ESTADO
3,565.6 Has 080130005 Titulado
TOTAL 3,565.6 Has.
Cuadro Nº04: Elaboración de los Alumnos
LAS COORDENADAS UTM
E N
E – 792,000 E – 805,000
N – 9’111,000 N – 9’117,000
Cuadro Nº05: Elaboración de los Alumnos. 3.1.1 Geología y Cubicación de Reservas
3.1.1.1 Geología General
El proyecto MINERO se ubica en la vertiente Occidental de la Cordillera de los Andes. Está emplazada dentro de un complejo volcánico de edad terciaria siendo su mineralización de tipo polimetálico de origen hidrotermal depositado dentro de fallas y fracturas preexistentes constituyendo vetas polidireccionales. Este yacimiento en cierto momento fue considerado como un Pórfido de Cobre, con presencia de Stock Work en los que la
mineralización se encuentra en las vetas con aureolas de alteración mineralizada de hasta 1 m de ancho. Los minerales considerados como MENA son: galena Argentífera (plomo y plata), Esfalerita (zinc), Calcopirita y Enargita (cobre); y como ganga se tiene Pirita, Rodonita, Calcita y Cuarzo
3.1.1.2 Geología Regional
Afloran generalmente, rocas ígneas, pero en la parte que las circunda se tiene rocas sedimentarias. La estratigrafía está representada por una secuencia sedimentaria que va del Jurásico Inferior al Terciario. Hacia el Este, ocupando una cuenca paralela a la línea de Costa, se tiene a los volcánicos Calipuy, representados por flujos y brechas piroclásticos de diversa composición, primando hacia la base, rocas ácidas (riolitas, riodacitas y dacitas). Estos volcánicos toman mucha importancia económica en el norte del Perú, ya que son el metalotecto de muchos depósitos minerales con evidente presencia de oro.
El intrusivo de mayor importancia lo constituye el “Batolito Costanero” de edad Cretáceo – Terciario; de composición granodiorítico, con variaciones a diorita, granito y tonalitas. Se emplaza en una franja irregular de dirección NW – SE con un ancho de 20 a 50 km.
La tectónica que afectó a toda la secuencia anterior es de tipo compresiva de rumbo NE-SW, lo que originó plegamientos y fallamientos de orientación NW–SE. Los plegamientos en los sedimentarios son mayormente asimétricos y abiertos, alargados en sus ejes; en los volcánicos los plegamientos son amplios con flancos de inclinaciones suaves. Los intrusivos son mayormente fracturadas en sistemas NW – SE, NE – SW y E – W. (Ver Fig N°2).
Figura 2: Geología Regional Fuente: INGEMMET
3.1.1.3 Geología Local
Presenta un relieve semi agreste a modulado, con una geomorfología acentuada por zonas altas, y laderas, valles, productos del tectonismo, intemperismo y la erosión glaciar.
GEOLOGÍA ESTRUCTURAL
La zona ha sido plegada e intruida por rocas volcánicas del tipo andesítico.
Fuente: FOTOS - PROYECTO
3.1.1.4 Geología Económica 2 3 3.1 3.1.1 3.1.1.1 3.1.1.2 3.1.1.3 3.1.1.4 3.1.1.4.1 ALTERACIONES:
Aspecto geológico importante pues evidencia la presencia de depósitos de minerales.
En el Proyecto Minero “ ” se pudo determinar por dos tipos de Alteraciones Hidrotermales:
Propilitización: Tipo de alteración hidrotermal que afecta sobre todo a rocas volcánicas que se vuelven verdes y friables.
Argilitización: Proceso de transformación de minerales y rocas no arcillosos en arcillosos.
3.1.1.4.2 MINERALIZACIÓN:
3.1.1.4.2.1 Minerales de Mena:
Los minerales explotables en el proyecto minero son: esfalerita, galena, galena argentífera, jamesonita, tetraedrita, enargita, tenantita y calcopirita en menor escala. La esfalerita está asociada a la galena y a la galena argentifera,, es uno de los minerales de mayor importancia por su rendimiento económico en el yacimiento, da hasta 20% de Zn, especialmente en las Vetas de Luz Angélica, Satélite, Sorpresa; solo existe del color rubio acaramelado. La galena al igual que la esfalerita es abundante en la periferia del yacimiento, se le encuentra mayormente diseminada, en muchos casos asociada a la galena argentífera, sus cristales son cúbicos. La galena es importante en el distrito minero por su alto contenido de plata. La jamesonita está asociada a la Galena, galena argentífera.
La tetraedrita es uno de los principales minerales de Cobre, se halla asociada a la enargita, se encuentra en forma masiva, caustificada. Alcanza sus máximos valores en la zona central del yacimiento, en especial en la veta Elisa, Almiranta.
3.1.1.4.2.2 Minerales de Ganga:
Se hallan asociados a los minerales de MENA, entre los que tenemos cuarzo, pirita, arsenopirita, pirrotita, marcasita, calcita, rodocrosita, rejalgar, oropimente, el cuarzo está diseminado y cristalizado en cristales prismáticos, muestra intercrecimiento con la calcita y rodocrosita, ocurre en casi todas las vetas, la pirita se halla diseminada y cristalizada en especial en la roca encajonante, mayormente se encuentra asociada a la pirita y marcasita, no es muy frecuente; la rodocrosita está asociada a la calcita, se halla normalmente en las paredes de las vetas que están en la periferia del yacimiento, se asocia a la galena y esfalerita, es indicadora de la presencia de mineral de buena ley, es compacto y de baja temperatura, en algunos casos está cristalizada.
3.1.1.4.2.3 Estructuras mineralizadas.
El Proyecto minero consta de 3 Vetas las cuales están determinadas y medidas
VETA LUZ ANGÉLICA VETA ZOILA GATA ELISA
3.1.1.4.2.3.1 CARACTERÍSTICAS - VETA LUZ ANGÉLICA CARACTERÍSTICAS DE LAS VETAS
ESTRUCTURA FILONEANA
MINERALIZACIÓN SULFURO DE Pb, Ag, Zn, Cu
TEXTURA MASIVA
RUMBO NE
BUZ PROMEDIO 70º NW
ANCHO DE VETA PROMEDIO 2.00
LONGITUD DE AFLORAMIENTO 758.00 METROS
ENCAPE 120 METROS
3.1.1.4.2.3.1.1 ANÁLISIS QUÍMICO- VETA LUZ ANGÉLICA ANÁLISIS QUÍMICO
Nº MUESTRA % Cu % Pb % Zn Oz Ag (Gramos de Ag por Tonelada) ES-1 ES-2 ES-3 ES-4 0.23 0.58 0.12 0.24 0.75 2.10 1.48 2.20 4.64 4.24 3.28 5.89 730 720 710 715
Cuadro Nº 07: Elaboración de los Alumnos
3.1.1.4.2.3.2 CARACTERÍSTICAS – ZOILA GATA
CARACTERÍSTICAS DE LAS VETAS
ESTRUCTURA FILONEANA
MINERALIZACIÓN SULFURO DE Pb, Ag, Zn, Cu, Y LEYES DE Au
TEXTURA MASIVA
RUMBO NE
BUZ PROMEDIO 50ºNW
ANCHO DE VETA PROMEDIO 2.00
LONGITUD DE AFLORAMIENTO 200.00 METROS
ENCAPE 100 METROS
3.1.1.4.2.3.2.1 ANÁLISIS QUÍMICO - VETA ZOILA GATA: ANÁLISIS QUÍMICO Nº MUESTRA % Cu % Pb % Zn Oz Ag (Gramos de Ag por Tonelada) ES-1 ES-2 ES-3 ES-4 0.47 0.24 0.80 0.32 2.15 0.40 0.26 2.36 4.23 3.34 3.89 4.54 760 720 750 740
Cuadro Nº 09: Elaboración de los Alumnos
3.1.1.4.2.3.3 CARACTERÍSTICAS – VETA ELISA
CARACTERÍSTICAS DE LAS VETAS
ESTRUCTURA FILONEANA
MINERALIZACIÓN SULFURO DE Pb, Ag, Zn, Cu
TEXTURA MASIVA
RUMBO NE
BUZ PROMEDIO 45ºNW
ANCHO DE VETA PROMEDIO 1.50
LONGITUD DE AFLORAMIENTO 248.00 METROS
ENCAPE 110 METROS
3.1.1.4.2.3.3.1 ANÁLISIS QUÍMICO-VETA ELISA: ANÁLISIS QUÍMICO Nº MUESTRA % Cu % Pb % Zn Oz Ag (Gramos de Ag por Tonelada) ES-1 ES-2 ES-3 ES-4 1.23 0.10 0.25 0.34 2.45 0.58 1.23 1.10 3.44 4.24 3.28 4.19 720 740 710 730
Cuadro Nº 11: Elaboración de los Alumnos 3.1.1.5 Cubicación de Reservas
3.1.1.5
3.1.1.5.1 METODOLOGÍA
Las Reservas de Mineral del Proyecto , se utilizaron las características geológicas mineras de las estructuras mineralizadas (vetas).
3.1.1.5.1.1 VOLUMEN Y TONELAJE
Para hallar el tonelaje del mineral se está considerando los siguientes factores:
Mineral: 3.2 Tcs/m3 (peso específico) Desmonte: 2.5 Tcs/m3 (peso específico)
3.1.1.5.1.2 DILUCIÓN
Para el presente Cálculo de Reservas de Mineral no se está considerando la dilución del mineral, solo estamos estimando veta pura y el promedio del espesor de veta esto es para el mineral Probado, en cuanto al mineral Probable se está castigando con 25% menos en el espesor o ancho del mineral.
3.1.1.5.1.3 CALCULO DE LEYES
Para la sumatoria del volumen del mineral para hallar el promedio ponderado del espesor o ancho de veta, ley promedio ponderada del volumen del mineral se utilizó las siguientes fórmulas:
Espesor promedio Pot = ∑ (tonelaje x espesor)/∑ (tonelaje) Ley promedio Ley = ∑ (Ley x tonelaje)/∑ (tonelaje)
3.1.1.5.1.4 CLASIFICACIÓN DEL MINERAL Se utilizó la siguiente clasificación:
Mineral Probado.- Se considera así por su certeza, donde no existe ningún riesgo de que la veta sea discontinua entre las caras muestreadas.
Mineral Probable.- Se considera así, porque el factor riesgo es mayor que el mineral probado, pero tiene suficientes evidencias geológicas para suponer la continuidad del mineral.
3.1.1.5.2 RESERVA DE MINERAL
Las estimaciones de reservas minerales se calculan en la base de bloques expuestos por sondaje subterráneo en uno o más lados y tener un valor diluido en su sitio corresponde a estar por encima del grado del cut-off ($ 36.00/ton). Las reservas a las que se resultó ser probadas y probables son extrapoladas entre 15 y 30 metros abajo de la inmersión de la veta.
3.1.1.5.2.1 CUADRO DE RESERVAS DEL MINERAL
RESUMEN GENERAL DE CUADRO DE RESERVAS
Cuadro 11: Reservas de Mineral
3.1.1.5.3 ZONAMIENTO DEL YACIMIENTO
La mayor o menor proporción en que se encuentran los minerales del distrito minero del proyecto , están sujetos a un orden de temperaturas decrecientes tanto en profundidad como horizontalmente, conforme ascienda el flujo mineralizante a través de las fracturas se va produciendo la precipitación de los diversos minerales, dándose de esta manera un zoneamiento.
Se han reconocido cuatro zonas mineralógicas concéntricas desde el centro hacia sus límites, que son: la de enargita, de transición, de plomo y zinc, y de estibina.
La primera zona consiste de minerales con alta concentración de Cu y Fe y baja ley de Ag, tales como la pirita, enargita, tenantita, tetraedrita, las vetas típicas son: Elisa, Gildemeister, 12 de Julio, Santa, etc. La segunda zona es de transición con minerales de Cu y Fe con mayor contenido de Ag es de menor temperatura que la anterior, las vetas que están en esta zona son: Bolognesi; la tercera zona que se halla en la periferia del yacimiento, consiste de minerales de Pb, Zn y alto contenido de Ag, entre ellos tenemos, la esfalerita, galena, galena argentífera, jamesonita, etc., las vetas consideradas dentro de esta zona están, la veta Satélite, Sorpresa, Luz Angélica, etc., pertenecen a temperaturas menores de 200° C
CATEGORÍA TONELADAS GRAMOS DE Ag POR TONELADA
%Zinc %Plomo %Cobre
Probado 193595.22 175 3.22 0.96 0.93
Probable 110085.91 149 3.43 1.23 0.38
Figura 1: Zonamiento de Mineral
Últimamente se ha reconocido la zona de la estibinita que se presenta especialmente en la periferia del yacimiento, está asociada a minerales de antimonio tales como la bournonita y la boulangerita.
3.1.2 Descripción de las actividades mineras 3
3.1.1 3.1.2
3.1.2.1 ESTRUCTURA INGENIERIL DE LA MINA:
El Departamento Mina para un control efectivo de las labores y sus operaciones, tiene zonificado la mina en:
Central
Profundización 460 Luz angelica Alta
Codiciada Nv.3800 (La Pulga) Profundización 340
Profundización 400 Zoila Gata Profundización 400 Luz Angélica
3.1.2.2 DESARROLLOS:
Las labores de desarrollo se realizaran sobre estructuras mineralizadas ya conocidas, para ampliar o comprobar las reservas de tal manera que garantice la inversión a realizarse. En el proyecto , los desarrollos serán de dos tipos, horizontales y verticales, entre los desarrollos horizontales tenemos las galerías y los cruceros, entre las labores de desarrollo verticales tenemos las chimeneas.
3.1.2.2.1 Desarrollos Horizontales:
Se tiene dos tipos de desarrollos horizontales que son las galerías y los cruceros, diferenciándose las mismas por seguir el rumbo de la estructura mineralizada las galerías y llevarse con puntos de dirección. La sección de los cruceros es de 2.20m x 2.40m, gradiente a 0.5% en los niveles superiores y 0.3% en el nivel principal de extracción (nivel 220).
La perforación de los desarrollos horizontales se realizara con perforadoras jackleg, El consumo de explosivos será de 0.57 Kg/Tn, para la voladura, con dinamita pulverulenta (Exadit 45%) o amoniacal (Semexsa E65) y el carguío y limpieza será con palas neumáticas (Eimco 12B).
3.1.2.2.2 Desarrollos Verticales:
Entre estos se tienen las chimeneas, que unen 2 niveles siguiendo el buzamiento de la veta y demarcan los blocks posteriormente a explotar en forma vertical. En forma excepcional las chimeneas se llevan con puntos de dirección, cuando el objetivo de las mismas así lo requiera (ej. Construcción de Ore Passes, cuando la estructura mineralizada se pierde, etc.). La sección de las chimeneas es de 3.00 x 1.25m, con dos compartimientos para camino y buzón o botadero de mineral y/o desmonte.
La perforación de las chimeneas se hace con perforadoras Stoker, la voladura con dinamita Exadit 65%, la limpieza por gravedad y el izaje de la madera (cribens) con winches de izaje de 1 tambor.
