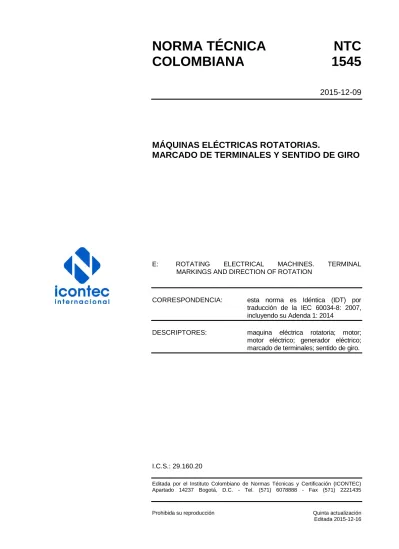

NORMA TÉCNICA
NTC
COLOMBIANA
1545
2015-12-09
MÁQUINAS ELÉCTRICAS ROTATORIAS.
MARCADO DE TERMINALES Y SENTIDO DE GIRO
E: ROTATING ELECTRICAL MACHINES. TERMINAL MARKINGS AND DIRECTION OF ROTATION
CORRESPONDENCIA: esta norma es Idéntica (IDT) por traducción de la IEC 60034-8: 2007, incluyendo su Adenda 1: 2014
DESCRIPTORES: maquina eléctrica rotatoria; motor; motor eléctrico; generador eléctrico; marcado de terminales; sentido de giro.
I.C.S.: 29.160.20
Editada por el Instituto Colombiano de Normas Técnicas y Certificación (ICONTEC) Apartado 14237 Bogotá, D.C. - Tel. (571) 6078888 - Fax (571) 2221435
Prohibida su reproducción Quinta actualización
PRÓLOGO
El Instituto Colombiano de Normas Técnicas y Certificación, ICONTEC, es el organismo nacional de normalización, según el Decreto 1595 de 2015.
ICONTEC es una entidad de carácter privado, sin ánimo de lucro, cuya Misión es fundamental para brindar soporte y desarrollo al productor y protección al consumidor. Colabora con el sector gubernamental y apoya al sector privado del país, para lograr ventajas competitivas en los mercados interno y externo.
La representación de todos los sectores involucrados en el proceso de Normalización Técnica está garantizada por los Comités Técnicos y el período de Consulta Pública, este último caracterizado por la participación del público en general.
La NTC 1545 (Quinta actualización) fue ratificada por el Consejo Directivo de 2015-12-09. Esta norma está sujeta a ser actualizada permanentemente con el objeto de que responda en todo momento a las necesidades y exigencias actuales.
A continuación se relacionan las empresas que colaboraron en el estudio de esta norma a través de su participación en el Comité Técnico 131 Máquinas eléctricas rotatorias.
DISPRELEC FUVEIN LABORATORIO TECNOELÉCTRICO SIEMENS SKF UNIVERSIDAD AUTÓNOMA DE OCCIDENTE UNIVERSIDAD DE LA COSTA UNIVERSIDAD NACIONAL
Además de las anteriores, en Consulta Pública el Proyecto se puso a consideración de las siguientes empresas:
ANDI
ASEA BROWN BOVERI CIDET
CODENSA
CONSORCIO INDUSTRIAL S.A. CUMMINS API S.A.
DABRAS LTDA.
EMPRESA DE ENERGÍA DEL PACIFICO -EPSA-
ENERCON INGENIERÍA ENERSA LTDA.
ESCUELA COLOMBIANA DE INGENIERÍA EXTRACTORES Y MOTORES
INDUSTRIALES LTDA. IME LTDA.
INTELECA LTDA. LKS LTDA.
M&M BOBINADOS INDUSTRIALES LTDA. MANTETRONIC S.A.S.
MELECTRO LTDA.
MINISTERIO DE COMERCIO, INDUSTRIA Y TURISMO
MINISTERIO DE MINAS Y ENERGÍA NIDEC MOTOR COLOMBIA S.A.S. SEI SOLUCIONES S.A.S.
SGS
UNIDAD DE PLANEACIÓN MINERO ENERGÉTICA -UPME-
UNIVERSIDAD DE LA SALLE UNIVERSIDAD DEL NORTE UNIVERSIDAD DEL VALLE
UNIVERSIDAD TECNOLÓGICA DE PEREIRA
ICONTEC cuenta con un Centro de Información que pone a disposición de los interesados normas internacionales, regionales y nacionales y otros documentos relacionados.
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
CONTENIDO Página ACLARACIÓN ... 1 INTRODUCCIÓN ... 1 1. ALCANCE ... 1 2. REFERENCIAS NORMATIVAS ... 2 3. TÉRMINOS Y DEFINICIONES ... 2 4. SÍMBOLOS ... 3 4.1 GENERALIDADES ... 34.2 MÁQUINAS MONOFÁSICAS DE CORRIENTE CONTINUA CON COLECTOR ... 3
4.3 MÁQUINAS DE CORRIENTE ALTERNA SIN COLECTOR ... 4
4.4 DISPOSITIVOS AUXILIARES ... 4
5. SENTIDO DE GIRO ... 5
6. REGLAS PARA EL MARCADO DE TERMINALES ... 5
6.1 GENERALIDADES ... 5
6.2 SUFIJOS ... 6
6.3 PREFIJOS ... 7
6.4 IDENTIFICACIÓN DE LOS DEVANADOS PARA LAS CATEGORÍAS DE MÁQUINAS ... 7
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
Página
6.6 MÁQUINAS DE CORRIENTE CONTINUA ... 8
6.7 RELACIÓN ENTRE EL MARCADO DE LOS TERMINALES Y SENTIDO DE GIRO . 8 6.8 FIGURAS PARA EL MARCADO DE TERMINALES ... 10
7. REGLAS PARA EL MARCADO DE TERMINALES AUXILIARES ... 15
7.1 GENERALIDADES ... 15
7.2 MARCADO ... 16
DOCUMENTO DE REFERENCIA ... 39
ANEXOS ANEXO A (Normativo) DIAGRAMAS DE CONEXIONES PARA APLICACIONES COMUNES ... 19
ANEXO B (Informativo) DIAGRAMAS DE CONEXIÓN SEGÚN NEMA MG1 ... 30
FIGURAS Figura 1. Devanado trifásico sencillo, tres elementos, conexión abierta, seis terminales ... 10
Figura 2. Devanado trifásico sencillo, conexión delta, tres terminales ... 10
Figura 3. Devanado trifásico sencillo, Conexión interna en estrella con conductor neutro, 4 terminales ... 10
Figura 4. Devanado trifásico sencillo, dos elementos por fase, conexión abierta, doce terminales ... 11
Figura 5. Devanado trifásico sencillo, cuatro elementos por fase, conexión abierta, 24 terminales ... 11
Figura 6. Devanado trifásico sencillo, dos elementos por fase con cuatro puntos de derivación, conexión abierta, 36 terminales ... 12
Figura 7. Dos devanados trifásicos separados con dos funciones independientes, dos elementos por fase, conexión abierta, 24 terminales ... 12
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
Página
Figura 8. Dos elementos, conexión interna, tres terminales ... 12
Figura 9. Devanado trifásico sencillo, conexión estrella, terminales dobles para conexión alterna, seis terminales ... 13
Figura 10. Devanado trifásico sencillo, conexión estrella, terminales paralelos para corriente compartida, seis terminales ... 13
Figura 11. Bobinado rotórico trifásico, conexión estrella con conductores neutros, ocho terminales ... 13
Figura 12. Devanados principal y auxiliar, dos elementos ... 14
Figura 13. Devanado auxiliar monofásico, condensador permanentemente conectado, un elemento ... 14
Figura 14. Devanado principal monofásico, protector térmico permanentemente conectado, un elemento ... 14
Figura 15. Devanado de seis fases, conexión abierta, seis elementos ... 14
Figura 16. Devanado del inducido, un elemento... 14
Figura 17. Devanado de conmutación, uno y dos elementos ... 14
Figura 18. Devanados de compensación, uno y dos elementos ... 14
Figura 19. Devanado en serie, un elemento, dos derivaciones ... 15
Figura 20. Devanados de excitación en derivación, un elemento ... 15
Figura 21. Devanado de excitación separada, uno y dos elementos ... 15
Figura 22. Devanado auxiliar situado sobre el eje directo (longitudinal), un elemento ... 15
Figura 23. Devanado auxiliar situado sobre el eje transversal, un elemento ... 15
Figura 24. Devanado del inducido con devanados de conmutación y compensación, un elemento ... 15
Figura 25. Monofásico, tensión única ... 16
Figura 26. Monofásico, doble tensión ... 16
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
Página
Figura 28. Trifásico, doble tensión ... 17
Figura 29. Dispositivos de dos conductores (excepto tipo R) ... 18
Figura 30. Dispositivos tipo R de dos conductores ... 18
Figura 31. Dispositivos tipo R de tres conductores ... 18
Figura 32. Dispositivos tipo R de cuatro conductores ... 18
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
1 de 39 MÁQUINAS ELÉCTRICAS ROTATORIAS.
MARCADO DE TERMINALES Y SENTIDO DE GIRO
ACLARACIÓN
Para los propósitos de esta norma, se han hecho los siguientes cambios editoriales con respecto a su documento de referencia:
- En el numeral 2 se incluyen algunas NTC idénticas a las normas IEC correspondientes. - Se incluyó el Anexo B (Informativo) en el cual se presentan los diagramas de conexión
para motores fabricados bajo norma NEMA, ya que este tipo de motores son de uso común en Colombia.
INTRODUCCIÓN
La revisión de esta norma proporciona uniformidad a nivel internacional en las conexiones eléctricas de las máquinas eléctricas rotatorias y aplica las recomendaciones de la norma básica de seguridad IEC 60445 específicamente los requisitos de marcado.
Estas conexiones normalizadas permitirán el intercambio seguro de las máquinas eléctricas con sus dispositivos de control y protección usando el marcado normalizado de los terminales.
1. ALCANCE
Esta norma cobija las máquinas de corriente alterna y de corriente continua y especifica: a) Reglas para la identificación de los puntos de conexión de devanados
b) Marcado de terminales de devanados c) Sentido de giro
d) Relación entre las marcaciones de los terminales y sentido de giro e) Marcado de terminales de dispositivos auxiliares
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
2
f) Diagramas de conexión de máquinas para aplicaciones comunes. Las máquinas sincrónicas tipo turbina están excluidas de esta norma.
2. REFERENCIAS NORMATIVAS
Los siguientes documentos normativos contienen disposiciones que, mediante referencia en este texto, constituyen disposiciones de esta norma. Para referencias fechadas, aplican las ediciones citadas solamente. Para referencias no fechadas aplican las ediciones más recientes de los documentos (incluida cualquier adenda)
NTC 2805, Maquinas eléctricas Rotatorias. Características nominales y características de funcionamiento (IEC 60034-1).
IEC 60417-1, Graphical Symbols for use on Equipment. Part1: Overview and Application.
IEC 60445, Basic and Safety Principles for Man-Machine Interface, Marking and Identification. Identification of Equipment Terminals and of Terminations of Certain Designated Conductors, Including General Rules for an Alphanumeric System.
3. TÉRMINOS Y DEFINICIONES
Para los propósitos de esta norma aplican los términos y definiciones de la NTC 2805 y las siguientes:
3.1 Marcado de terminales. Identificación permanente de los terminales externos de los conductores del devanado o de los conductores auxiliares a disposición del usuario para la conexión de la máquina al suministro o a los aparatos que indican la función del terminal.
3.2 Puntos de conexión. Todos los puntos de transferencia de corriente que son usados para interconectar permanentemente los devanados o los extremos de elementos de devanados internamente.
3.3 Puntos de derivación. Conexiones intermedias en una parte de un elemento del devanado 3.4 Conductores del devanado. Conductores aislados que hacen la conexión eléctrica entre un devanado y sus terminales
NORMA TÉCNICA COLOMBIANA
NTC 1545 (Quinta actualización)
RESUMEN
3
