DSSE0017 Módulo
I

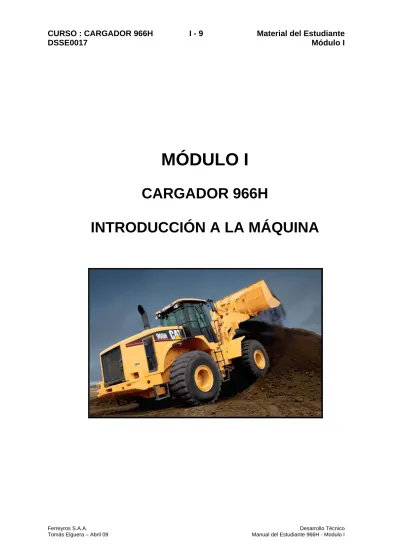

MÓDULO I
CARGADOR 966H
DSSE0017 Módulo
I
NOTAS DEL PARTICIPANTE
DSSE0017 Módulo
I
MODULO I: INTRODUCCIÓN A LA MÁQUINA
El propósito de este módulo es permitir al estudiante describir las
características principales de la máquina, identificar los puntos de servicio, realizar el mantenimiento básico de la máquina e identificar los controles e indicadores de la cabina y leer el panel de instrumentos. El módulo incluye un cuestionario y ejercicios en la maquina
Este módulo consta de una lección y sus laboratorios.
OBJETIVOS
Al termino del módulo, el estudiante estará en capacidad de:
1. Describir correctamente las caracterísitcas principales de la máquina.
2. Realizar correctamente las tareas necesarias para el mantenimiento
diario.
3. Realizar de manera efectiva una inspección rutinaria e identificar los componentes principales de la máquina.
4. Identificar los controles de operación de la cabina.
DSSE0017 Módulo
I
LECCIÓN 1.1: INTRODUCCIÓN A LA MÁQUINA
Esta lección ayuda a familiarizarse con las características principales y con las prácticas básicas para el mantenimiento correcto de la máquina.
CLASE Presentación de vistas generales de la máquina, sobre características generales, ubicación de componentes principales y criterios de inspección.
LABORATORIO EN CLASE LABORATORIO EN TALLER MATERIAL NECESARIO
DSSE0017 Módulo
I
HOJA DE TRABAJO EN CLASE N° 1.1
SEGURIDAD EN LA MÁQUINA
MATERIAL NECESARIO
- Manual de Operación y Mantenimiento
PROCEDIMIENTO - Complete los datos solicitados con la ayuda del Manual de Operación y Mantenimiento. (D:Descripción / U: Ubicación)
D: D: U: U: D: D: U: U: D: D: U: U: D: D: U: U: D: D: U: U:
DSSE0017 Módulo
I
HOJA DE TRABAJO EN CLASE N° 1.2
ESPECIFICACIONES DE LA MÁQUINA
MATERIAL NECESARIO
- Catálogo de Especificaciones
- Manual de Operación y Mantenimiento
PROCEDIMIENTO - Complete los datos solicitados con la ayudad del catálogo de especificaciones y el Manual de Operación y Mantenimiento Tabla 1.1.- Especificaciones Generales
Descripción Sistema Internacional Sistema Ingles 1 Motor 2 Cilindrada
3 Potencia neta en el volante SAE J1995 4 Par máximo (neto) 1400 RPM
5 Salida bomba implementos 6 Tiempo de ciclo hidráulico total 7 Número de velocidades de la
transmisión
8 Velocidad máxima de desplazamiento 9 Tipo de cabina
10 Peso en orden de trabajo 11 Capacidad máxima cucharón 12 Carga límite equilibrio a pleno giro 13 Fuerza de desprendimiento 14 Oscilación eje trasero
15 Nivel de presión de ruido en Máquina Estándar
16 Angulo de descarga a levante máximo CAPACIDADES
17 Tanque de combustible 18 Sistema de enfriamiento 19 Cárter
20 Transmisión
21 Diferencial y mandos finales - Parte Delantera
22 Diferencial y mandos finales - Parte posterior
DSSE0017 Módulo
I
HOJA DE TRABAJO EN CLASE Y TALLER N° 1.3
RECONOCIMIENTO Y MANTENIMIENTO DIARIO
MATERIAL NECESARIO - Cargador 966H - Llave de Batería - Llave de Encendido - Caja de Herramientas
- Formato de Análisis de Trabajo Seguro (ATS) - Manual de Operación y Mantenimiento
PROCEDIMIENTO 1. Ubique los siguientes elementos con ayuda del Manual de Operación y Mantenimiento.
Tabla 1.2.- Puntos de Servicio Ite
m Descripción Horas
Check en Máquina TOMA DE MUESTRAS
1 Aceite del motor.
2 Aceite sistema hidráulico.
3 Aceite de diferencial y mandos finales. 4 Aceite de transmisión.
5 Refrigerante del motor.
CAMBIOS DE FLUIDOS (DRENAJE)
6 Diferencial y Mandos finales 7 Hidráulico. 8 Motor. 9 Refrigerante. 10 Transmisión. NIVELES 11 Refrigerante. 12 Aceite del motor.
13 Aceite sistema hidráulico.
14 Aceite de diferencial y mandos finales. 15 Aceite de la transmisión.
16 Combustible.
17 Depósito limpia parabrisas.
FILTROS Y REJILLAS
18 Filtro de aire cabina.
19 Filtro de aire primario motor.
20 Filtro de aire secundario de motor.
21 Pre filtro aire del motor.
22 Respiradero tanque hidráulico.
23 Filtro aceite de la transmisión.
24 Rejilla de caja de drenaje aceite hidráulico.
25 Rejilla de aceite hidráulico piloto (CC)
26 Filtro de aceite sistema hidráulico.
27 Respiradero cárter motor.
28 Filtro de aceite del motor.
29 Filtro primario separador de combustible.
30 Filtro secundario de combustible.
31 Rejilla tanque de combustible.
DSSE0017 Módulo
I
2. Ubique los puntos de servicio en la máquina.
Battery disconnect switch Hood actuator switch Breaker panel Battery box Ground level shutdown switch Power train oil fill cap
Power train oil level sight gauge Fig. 1.1.- Lado Izquierdo de la Cabina
Tanque hidráulico Válvula de alivio, respirador tanque hidráulico Tapa de llenado aceite hidráulico
Fig. 1.2.- Tanque Hidráulico
Case drain filter Hydraulic oil fluid sampling valve Hydraulic systems kidney loop filter Brake system accumulators Power train oil fluid sampling valve
Power train oil filter
Ecology drain for the hydraulic tank
DSSE0017 Módulo
I
Fig. 1.4.- Tomas rápidas de Presión
Transmission reverse clutch
Torque converter inlet pressure
Transmission forward clutch
Brake system accumulator pressure
Transmission fourth speed
clutch Transmission lubrication pressure
Transmission third speed clutch
Transmission pump outlet pressure
Transmission second speed
clutch Torque converter outlet pressure
Transmission first speed clutch
Steering cylinder rod end grease zerks
Steering pump outlet pressure
Rear axle oscillation bearing grease zerks
3. Realice la inspección del Cargador y complete el checklist, con ayuda del Manual de Operación y Mantenimiento.
Tabla 1.3.- Checklist de Inspección
¿Qué estas inspeccionando? a ¿Qué estás buscando? a Comentarios
INSPECCIÓN ALREDEDOR DEL EQUIPO
Neumáticos, Ruedas, Tuercas, Tapas. Inflado, Fugas, Daños, Desgaste
Cuchillas de Cucharón, Vertedera. Desgaste Excesivo, Daño. Cilíndros Levante e Inclinación,
Líneas, Mangueras Desgaste Excesivo, Daño, Fugas. Bastidor y varillaje del Cargador Excesivo desgaste, Daño.
Debajo de la Máquina Fugas, Daños
Transmisión, Caja de Transferencia Fugas.
Escaleras y Pasamanos Condición, Limpieza.
Tanque de Combustible Nivel de Combustible, Daño, Fugas. Aceite del Diferencial y Mandos
DSSE0017 Módulo
I
Ejes-Mandos finales, Diferenciales,
Frenos, Sellos Duo-cone Fugas, Daño, Desgaste. Tanque Hidráulico Nivel de Fluído, Daño, Fugas.
Aceite de la Transminión Nivel de fluído.
Luces frontales y posteriores Funcionamiento, Daños de la cubierta, Carcaza o cableado.
Compartimiento de Batería Limpieza, Tuercas o pernos flojos.
COMPARTIMIENTO DEL MOTOR
Aceite Motor Nivel de Fluído.
Refrigerante de Motor Nivel de Fluido.
Radiador Aletas obstruídas, Fugas.
Todas las mangueras Grietas, Marcas de desgaste, Fugas. Filtros de Combustibles / Separador
de Agua Fugas / Drenaje de Agua.
Todas Fajas Tensión, Desgaste, Grietas.
Filtros de Aire Indicador de Restricción.
Compartimiento General del Motor Acumulación de basura o suciedad, Fugas.
FUERA DE LA CABINA
Pasamanos Condición y Limpieza.
ROPS Daño, Pernos de montaje flojos.
Extintor de Fuego Carga, Daño.
Parabrisas, Ventanas Luna rota, Limpieza
Limpiador de Parabrisas Desagaste, Daños, Nivel de Fluido.
Puertas Abre apropiadamente, Lunas rotas.
DENTRO DE LA CABINA
Asiento Ajuste de altura, peso y capacidad de alcanzar los pedales.
Cinturón y montura del asiento Daños, Desgaste, Ajuste, Edad.
Bocina, Alarma de Retroceso y Luces Funcionamiento apropiado
Espejos Daños, Ajuste de visibilidad
Filtro de aire de la cabina Sucio Medidores, Indicadores, Interruptores,
Controles Daños, Funcionamiento
DSSE0017 Módulo
I
4. Describa el procedimiento para revisar el nivel de aceite de la transmisión luego de un cambio de aceite.
5. Describa el procedimiento recomendado en el Manual de Operación y Mantenimiento para llenar el radiador después de un cambio completo del refrigerante.
DSSE0017 Módulo
I
HOJA DE TRABAJO EN CLASE Y TALLER N° 1.4
CONTROLES DE CABINA
MATERIAL NECESARIO - Cargador 966H - Llave de Batería - Llave de Encendido- Formato de Análisis de Trabajo Seguro (ATS) - Manual de Operación y Mantenimiento
PROCEDIMIENTO 1. Identifique los controles indicados y explique sus funciones.
Ajuste del ángulo de la volante Palanca de cambios Up shift / Down shift Dirección Convencional con volante
Fig. 1.5.- Volante Convencional
Palanca de ajuste telescópico Control de ajuste del ángulo Switch avance, neutro, reversa Dirección con Control de Comando Switch cambios Up shift / Down shift
Fig. 1.6.- Volante del Control de Comando
Switch de Cambios Up Shift / Down Shift
DSSE0017 Módulo
I
Fig. 1.8.- Controles – Lado derecho de la cabina
Transmission Downshift
Instructions: Do not oil the control levers.
Aggregate Autodig trigger switch
(optional)
Instructions: Do not grease the control levers
Horn button Read manual before operating
Forward/Neutral/Reverse toggle switch
(optional)
Lock-out switch – when engaged, disables the bucket/work tool levers.
Bucket/Work Tool tilt lever
Fine modulation – allows for better control in certain applications
Bucket/Work Tool lift lever
Optional Joystick replaces tilt & lift levers and incorporates the horn.
3rd Valve Hydraulics lever (optional)
Tilt Kickout Adjustment:
Lift and Return-To-Dig Kickout Adjustment: ¿cómo funciona el retorno automático de implementos “kickout”?
DSSE0017 Módulo
I
Fig. 1.10.- Panel Frontal
Tachometer Blank
Speedometer & Gear Indicator Lighting Switch Coolant Temperature Gauge Parking Brake Handle Transmission Oil Temp Gauge Radio (attachment)
Hydraulic Oil Temp Gauge Rotating Beacon (attachment) Fuel Tank Gauge Hazard Switch (attachment) Left Warning & Indicators 12V Power Port
Right Warning & Indicators Electronic Technician (E.T.) Connector Cigar Lighter (12 Volt) Key/Engine Start Switch
Flood Lamp (attachment)
Fig. 1.11.- Medidores e Indicadores
DSSE0017 Módulo
I
Función del anulador del neutralizador:
Fig. 1.13.- Display e Interruptores
Electronic Monitoring System Neutralizer Override Switch Display Monitor Selector Secondary Steering Test (att)
HVAC Selector Switch (att) Blank
HVAC Fan Speed Control (att) Heated Mirrors (att) HVAC Temperature Control (att) Autodig Selection (att) Windshield Wiper (front) Autodig Mode (att) Windshield Wiper (rear) Autodig Kickout (att)
Variable Shift Control Blank
Transmission Mode Selection Quick Coupler (att) Ride Control Switch (att) Lift / Tilt Kickout
Dirección
Convencional con volante
Función del control de cambios Atumáticos:
Fig. 1.14.- Control de Cambios
Dirección con Comando de Control
Función del control de cambios automáticos:
DSSE0017 Módulo
I
HOJA DE TRABAJO EN CLASE Y TALLER N° 1.5
OPERACIÓN DEL CARGADOR 966H
MATERIAL NECESARIO
- Cargador 966H - Llave de Batería - Llave de Encendido
- Formato de Análisis de Trabajo Seguro (ATS) - Manual de Operación y Mantenimiento
PROCEDIMIENTO - Realice las tareas que se indican y anote el procedimiento realizado ARRANQUE 1 Con el freno de parqueo accionado y el interruptor de cambio de
dirección en NEUTRO. Arranque el motor. Anote
2 Ahora sin accionar el freno de parqueo. Arranque el motor. Anote.
MOTOR
3 Anote la velocidad del motor en bajas en vacío, después de 10 segundos anote la velocidad mostrada.
MONITOREO
4 Describa el estado de los indicadores al colocar el interruptor de encendido en ON (Autoprueba)
5 ¿Que información muestra el módulo de indicadores?
1 3
2 4
IMPLEMENTOS 6 Mantenga el motor en alta en vacío. Levante el implemento accionando la palanca de levante hasta el final de su recorrido y luego suelte la palanca. Anote que sucede.
7 Accione el levante (hacia arriba) luego descargue el cucharón (adelante), luego realice el volteo (atrás) accionando la palanca hasta el final de su recorrido y luego suelte la palanca. Anote que sucede.
FRENOS 8 Para probar el freno de servicio, arranque y levante ligeramente el implemento, aplique el freno de servicio y desconecte el de
estacionamiento; ponga Tercera Reversa mientras se aplican los frenos de servicio, el control de cambios automáticos está en manual, aumente la velocidad gradualmente hasta alta en vacío, la máquina no debe moverse
DSSE0017 Módulo
I
Para evaluar el freno de estacionamiento arranque el motor, levante ligeramente el cucharón, conecte el freno de estacionamiento, ponga la transmisión en Tercera Adelante y el control de cambios automáticos en manual, se debe encender la luz del freno, aumente gradualmente la velocidad hasta llegar a alta en vacío, no debe moverse el equipo.
