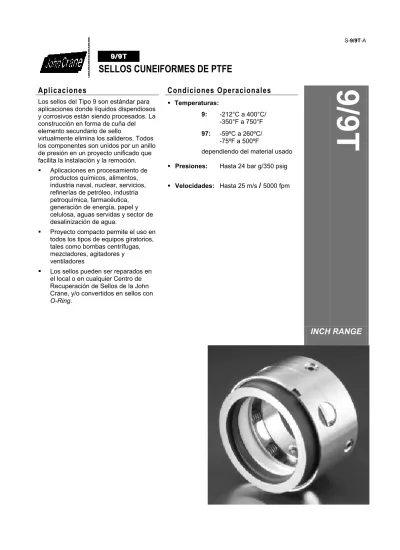

SELLOS CUNEIFORMES DE PTFE

S-9/9T-A

SELLOS CUNEIFORMES DE PTFE

Aplicaciones

Condiciones Operacionales

Temperaturas:

9: -212°C a 400°C/ -350°F a 750°F

97: -59ºC a 260ºC/

-75ºF a 500ºF

dependiendo del material usado

Presiones: Hasta 24 bar g/350 psig

Velocidades: Hasta 25 m/s

/

aplicaciones donde líquidos dispendiosos y corrosivos están siendo procesados. La construcción en forma de cuña del elemento secundario de sello

virtualmente elimina los salideros. Todos los componentes son unidos por un anillo de presión en un proyecto unificado que facilita la instalación y la remoción.

Aplicaciones en procesamiento de productos químicos, alimentos, industria naval, nuclear, servicios, refinerías de petróleo, industria petroquímica, farmacéutica, generación de energía, papel y celulosa, aguas servidas y sector de desalinización de agua.

Proyecto compacto permite el uso en todos los tipos de equipos giratorios, tales como bombas centrífugas, mezcladores, agitadores y ventiladores

Los sellos pueden ser reparados en el local o en cualquier Centro de Recuperación de Sellos de la John Crane, y/o convertidos en sellos con

O-Ring.

.

9/9

T

SELLOS CUNEIFORMES DE PTFE

Características del proyecto

Impulsor Mecánico

Reduce el deslizamento en el eje o en el manguito, evitando excoriaciones y desgaste

Componente Cuneiforme

Disponible en PTFE y materiales flexibles de grafito. Propicia sello positivo para uso en altas temperaturas y aplicaciones químicas.

Caras con Laminación Precisa

El proceso de laminación resulta en terminación de alta precisión con óptima nivelación.

SELLOS CUNEIFORMES DE PTFE

Tipo 9 – Configuración Típica – Datos Dimensionales

Tabla 1 – Tipo 9 – Datos Dimensionales

SELLOS CUNEIFORMES DE PTFE

Tipo 9T – Configuración Típica – Datos Dimensionales

Tabla 2 – Tipo 9T – Datos Dimensionales

después de instalar el sello en el eje.

Para facilidad de instalación, la extremidad guia del eje o del manguito debe ser chanfleada como en la figura.

Tam. Sel./D (pulgadas)

SELLOS CUNEIFORMES DE PTFE

Tabla 3 – Límites de Presión / Velocidad (PV)

TC = Carburo de Tungsteno SIC = Carburo de Silicio

Para determinar la presión máxima para el tamaño necesario de los sellos del Tipo 9 o 9T, multiplique la presión máxima por los factores de la Tabla 4 para obtener la máxima presión operacional.

Tabla 4 – Factores de Multiplicación

Velocidad Hasta 3600 rpm

Arriba de 3600 rpm*

x 1,00 * *

Lubricidad del

Fluido Vedado Gasolina, Queroseno, o Mejores _{Soluciones Acuosas} x _{x 0,67} 1,00 Temperatura del Fluido Vedado Hasta 79°C/175°F De 79°C a 121°C/175°F a 250°F De 121°C a 177°C/250°F a 350°F Arriba de 177°C /350°F x 1,00 x 0,90 x 0,80 x 0,65 .

** Multiplicador = 3600/nueva velocidad Ejemplo: Si nueva velocidad = 4000 rpm Multiplicador = 3600/4000 = 0,90

Ejemplo para Determinar los Límites de PV:

Sede: Tipo 9, diámetro 51 mm/2 pulgadas Producto: Agua

Material de la Cara: Carbono x Carburo de Tungsteno Temperatura: 16°C/60°F

Velocidad: 3600 rpm

Según la Tabla 3, la presión máxima seria de 24 bar g/350 psig.

Por la Tabla 4, aplique los multiplicadores para los requisitos específicos del servicio para determinar la máxima presión operacional para la aplicación. 24 bar g/350 psig x 1 x .67 x 1 = 16 bar g/235 psig A 3600 rpm con las condiciones de servicio observadas, una sello Tipo 9 de 51 mm/2 pul de diámetro tiene un límite operacional máximo de 16 bar g/235 psig. Si la presión operacional excede el límite de PV, consulte la John Crane Engineering.

Tabla 5 – Límites de Temperatura del Sello Secundario

Tamaño del Sello

Temperatura Compuesto

SELLOS CUNEIFORMES DE PTFE

Tabla 6 – Materiales de Construcción

Materiales Componentes

del Sello

Elemento secundario de Sello

Anillo Primario Equipo

Retén, Disco, Anillo de Presión, Tornillos de

Fijación

Anillo de Unión Dispositivo Mecánico de

Carga

Est

ándar

PTFE Carbono Acero Inoxidable 316 Acero Inoxidable 316

Monel Monel Carburo de Tungsteno Aleación de Níquel _{20 CB-3 SS} Aleación 20 Aleación C-276 (UNOS N10276) Hastealloy B* Hastealloy B* Material Opci ones Crane-foil™

Carburo de Silicio Sólido

Aleación C-276

(UNOS N10276)

Aleación C-276

(UNOS N10276) * Hastealloy B es una marca registrada de la Haynes International.

Tabla 7 – Criterios para Instalación

Tabla 8 – Límites de Presión Hidrostática

Eje / Manguito Límites

Terminación de la Superficie 32 Ra

Ovalidad / Excentricidad

(Eje) 0,051 mm / 0,002”

Vano para Juego /

Fluctuación Axial ± 0,130 mm / 0,005”

Presión Presión

Tipo 9BT

(pulgadas)

Tamaño del Sello

América del Norte
