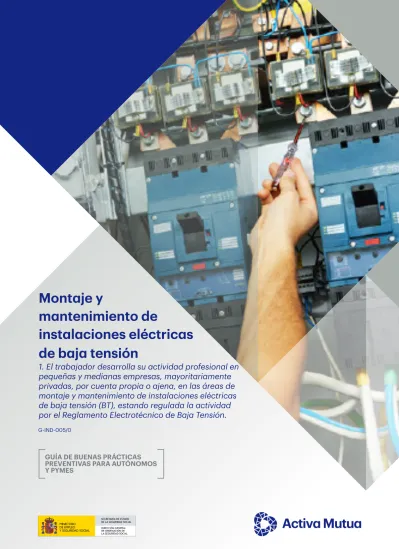

montaje y mantenimiento de instalaciones eléctricas
de baja tensión (BT), estando regulada la actividad
por el Reglamento Electrotécnico de Baja Tensión.
GUÍA DE BUENAS PRÁCTICAS PREVENTIVAS PARA AUTÓNOMOS Y PYMES
Descripción de la actividad
· Funciones profesionales y criterios de realización 3
· Equipos de trabajo empleados 9
Riesgos genéricos: causas, consecuencias, medidas preventivas
· Trabajos sin tensión 10
· Trabajos en instalaciones con condensadores que
permitan una acumulación peligrosa de energía 13 · Trabajos en instalaciones con tensión 13
Equipos de Protección Individual 14 Formación general · A nivel profesional 14 · A nivel de prevención de riesgos laborales 15
Medicina del Trabajo
· Protocolos Médicos específicos 15
Referencias
Montar, mantener y reparar las instalaciones eléctricas para baja tensión comprendidas en el ámbito del Reglamento Electrotécnico de Baja Tensión, aplicando las técnicas y los procedimientos requeridos en cada caso, consiguiendo los criterios de calidad establecidos, en condiciones de seguri-dad y cumpliendo la normativa vigente.
1. Realizar acometidas e instalaciones de enlace de baja tensión en edificios de viviendas, edificios comerciales, oficinas e industria, con las condiciones de calidad y seguri-dad establecidas, de acuerdo a la normativa vigente.
· El acopio de material se ajusta a las especificaciones del proyecto y se redistribuye en tiempo y forma según el plan de montaje.
· El replanteo de la instalación de enlace y la ubicación de las canalizaciones, caja general de protección, línea gene-ral de alimentación, centgene-ralización de contadores, deriva-ciones individuales, cuadros de distribución y protección y equipos de medida, se ajusta a los planos y especificacio-nes del proyecto, y al reglamento electrotécnico de baja tensión (REBT).
· La instalación y colocación de las canalizaciones se realiza cumpliendo con las características y dimensiones indica-das en la documentación y normativa electrotécnica. · Los conductores se alojan en las canalizaciones eléctricas
sin merma o modificación de sus características, y las sec-ciones, tipo de aislamiento y colores, entre otros, respon-den a las especificaciones del proyecto y del REBT. · La red de tierra se instala y conexiona siguiendo la
docu-mentación técnica (proyecto y esquemas, entre otros), utilizando el procedimiento establecido en el proyecto o documentación técnica.
1. Descripción
de la actividad
1.1. Funciones
profesionales y
criterios de
realización
· Los conductores se conexionan sin presentar cruces entre ellos, respetando la estética del conjunto y asegurando la fiabilidad de la conexión eléctrica.
· Los medios técnicos y las herramientas se emplean según los requerimientos de cada intervención.
· El estado de la instalación y los niveles de los parámetros reglamentarios se conocen efectuando las pruebas de comprobación y verificación.
· El trabajo desarrollado y las modificaciones introducidas se recogen en el informe de montaje.
2. Realizar instalaciones interiores en viviendas con las con-diciones de calidad y seguridad establecidas, de acuerdo con la normativa vigente.
· El acopio de material se ajusta a las especificaciones del proyecto y se redistribuye según el plan de montaje. · El replanteo de la instalación y la ubicación de las
cana-lizaciones, cajas de protección, cajas de mecanismos, conexiones y registros, así como el resto de los elementos eléctricos, se ajustan a los planos y especificaciones del proyecto y a las prescripciones del REBT.
· El empalme de los conductores y la conexión a los elemen-tos eléctricos se realiza:
· Sin presentar cruces entre ellos y respetando la estética del conjunto.
· Teniendo en cuenta la sección y color de los conduc tores.
· Asegurando la fiabilidad del contacto eléctrico y utilizando los elementos adecuados o reglamentarios. · Los medios técnicos y las herramientas se emplean según
los requerimientos de cada intervención.
· El estado de la instalación y los niveles de los parámetros reglamentarios se conocen efectuando las pruebas de comprobación y verificación.
· El trabajo desarrollado y las modificaciones introducidas se recogen en el informe de montaje.
3. Reparar instalaciones en viviendas y edificios de vivien-das con las condiciones de calidad y seguridad estableci-das, de acuerdo a la normativa vigente.
· El tipo de avería, la causa que la produce y el elemento deteriorado, se determinan mediante la comprobación funcional y de los parámetros eléctricos.
· El tipo de avería y coste de la reparación se recoge con precisión en el presupuesto.
· La sustitución del elemento deteriorado, y en su caso la reconstrucción de la parte de la instalación afectada, se realiza utilizando la secuencia de desmontaje y montaje adecuada, restableciendo las condiciones de funciona-miento de la instalación.
· Las operaciones de diagnóstico y reparación se realizan en el tiempo previsto, y no provocan otras averías o daños en la instalación.
· Los medios técnicos y las herramientas se emplean según los requerimientos de cada intervención.
· El restablecimiento funcional de la instalación se verifica mediante las pruebas y medidas de los niveles de los pará-metros reglamentarios.
· El informe de reparación de la avería contiene las interven-ciones realizadas y los datos necesarios para la elabora-ción de la factura.
4. Elaborar documentación técnica y administrativa de las instalaciones eléctricas de baja tensión, en el ámbito de su competencia.
· Las características técnicas y económicas de la instalación se acuerdan con el cliente, y se recogen en el documento correspondiente.
· La información necesaria para la elaboración de la docu-mentación (ITC de aplicación, normativa, instancias y per-misos, entre otros) se recaba ante el órgano competente y se selecciona del REBT.
· En la documentación de la definición de la instalación se establece:
· La carga total correspondiente al edificio o vivienda. · Los elementos constituyentes de la instalación de
enlace: caja general de protección, línea general de alimentación, elemento para la ubicación de conta- dores, derivación individual y protecciones, entre otros.
· Los elementos que configuran la instalación de puesta a tierra.
· Las instalaciones del interior de las viviendas, número de circuitos, protecciones y características.
· La instalación de los servicios comunes y la
previsión de circuitos a posibles locales comerciales, teniendo en cuenta los servicios del edificio y el grado de electrificación de las viviendas y aplicando los criterios establecidos en el reglamento electrotécnico para baja tensión (REBT).
· En la documentación del montaje de la instalación se re-suelven:
· La ubicación de la caja general de protección y de los contadores.
· El sistema de instalación de las canalizaciones y conductores y el paso por los elementos de
construcción de la instalación de enlace, interior de viviendas y servicios comunes.
· El sistema de instalación de puesta a tierra.
· Las contingencias surgidas durante el montaje, teniendo en cuenta los planos y características del edificio y aplicando las prescripciones estableci- das en el reglamento electrotécnico para baja tensión (REBT).
· En la documentación se recogen los cálculos, planos, croquis y esquemas, listas de materiales y unidades de obra, entre otros, utilizando el formato y la representación normalizada de la solución adoptada.
· Los elementos y materiales seleccionados se ajustan al pre-supuesto acordado.
· Los medios técnicos, materiales de seguridad y tiempos previstos, entre otros, para la ejecución de la instalación se recogen en el plan de montaje.
· El certificado de la instalación, memoria técnica de diseño, planos, manual de uso y prevención de riesgos, entre otros, se presenta en tiempo y forma ante el órgano competente y especifica las características solicitadas de acuerdo al REBT.
Herramientas y utillaje: destornilladores, pelacables, tijeras, alicates de corte, alicates universales, buscapolos, navaja aislada, llave inglesa, llaves fijas, martillos, cortafríos, metro, guía pasa cables, escaleras de mano... Todas las herramien-tas deben estar aisladas por lo menos hasta 1000 V.
Equipos y maquinaria: soldador, voltímetro, amperímetro, medidor de tierra, analizador de redes trifásico, medidor de continuidad, medidor de aislamiento, pinza amperimétrica, taladro, caladora, amoladora, etc.
Medios de montaje: escaleras de mano, andamios, etc.
1.2. Equipos
de trabajo
empleados
2. Riesgos
genéricos:
causas,
consecuencias,
medidas
preventivas
Antes de empezar a trabajar
Antes de comenzar a trabajar en una instalación de baja tensión, el trabajador autorizado deberá asegurarse que la parte de la instalación eléctrica sobre la que se van a realizar maniobras de reparación, sustitución o ampliación, queda sin tensión. Para ello, deberá aplicar el procedimiento de las cinco reglas de seguridad, que son:
1. Desconectar la parte de la instalación eléctrica de baja tensión sobre la que se va a actuar. Es importante tener en cuenta en este proceso tanto las posibles fuentes de ali-mentación, como la descarga de aquellos elementos que acumulan energía eléctrica, tales como las baterías, los condensadores, etc.
Es importante conocer el tipo de instalación para cerciorar-se de las desconexiones necesarias.
2. Prevenir cualquier posible realimentación, tomando me-didas para prevenir la reconexión. Siempre es preferible un elemento mecánico que impida el rearme, pero si no fuera posible, debe señalizarse la prohibición de la maniobra, así como la adopción de otras medidas que lleguen a ser equi-valentes a la primera.
3. Verificar la ausencia de tensión en todos los elementos
2.1. Trabajos sin
tensión
4. Poner a tierra y en cortocircuito aquellas instalaciones que por inducción o por otras razones (telemandos, etc.) puedan ponerse accidentalmente en tensión. Esta es una de las medidas más importantes como elemento de protec-ción frente a los riesgos por contacto, de tal modo que si no existe una toma de tierra cerca de la instalación donde poder hacer este paso, se tendrá que instalar una toma de tierra como indican las normas, para evitar que se produzca la tensión de paso.
Para la realización de la conexión de la toma de tierra y en cortocircuito deben seguirse los siguientes pasos:
· Comprobación del verificador de la ausencia de tensión. · Comprobación del buen estado del equipo de puesta a
tierra.
· Comprobación visual del buen estado de los Equipos de Protección Colectiva e Individual.
· Colocación, según las instrucciones del fabricante, de los Equipos de Protección Individual seleccionados, según se determine en la evaluación de riesgos.
· Colocación de los equipos de protección colectiva, como por ejemplo, alfombrillas aislantes, banquetas, etc. · Verificación de la ausencia de tensión entre fases.
· Conectar la puesta a tierra en el conductor de protección o en la toma de tierra del cuadro de baja tensión.
· Conectar la pinza del equipo al neutro y a cada una de las fases mediante los terminales adecuados para la baja tensión.
5. Si en la zona de trabajo existen elementos en tensión que pertenecen a otra instalación eléctrica, el trabajador de-berá protegerse de estos elementos próximos en tensión, y aplicar señalización de seguridad para delimitar la zona de trabajo.
Después de terminar el trabajo en la instalación:
Una vez que se ha terminado el trabajo en la instalación de baja tensión, se debe proceder a la conexión de la misma. Esta operación solo comenzará cuando todos los trabaja-dores se hayan retirado, teniendo recogidas todas las herra-mientas y los equipos utilizados.
Para realizar el proceso de reposición, el trabajador deberá protegerse como se indica en el apartado anterior, en los puntos del a) a f), y además se procederá a:
1. La retirada de las protecciones adicionales y de la señali-zación que indica los límites de la zona de trabajo.
2. La retirada de las puestas a tierra y en cortocircuito si las hubiera.
Antes de la realización de trabajos en instalaciones donde existen condensadores que acumulan energía que pueda llegar a ser peligrosa para los trabajadores, se debe asegurar que se ha realizado la descarga de los mismos. Para ello se debe seguir el siguiente proceso:
1. Se deberá asegurar la separación de las posibles fuentes de tensión mediante la desconexión, ya sea con corte visible o testigos de ausencia de tensión fiables.
2. Se aplicará un circuito de descarga a los bornes de los condensadores, que podrá ser el circuito de puesta a tierra y en cortocircuito a que se hace referencia en el siguiente apartado (siempre y cuando incluya un seccionador de tie-rra), y se esperará el tiempo necesario para la descarga. 3. Se efectuará la puesta a tierra y en corto circuito de los condensadores. Cuando entre estos y el medio de corte existan elementos semiconductores, fusibles o interruptores automáticos, la operación se realizará sobre los bornes de los condensadores.
Los trabajos realizados en tensión deben ser ejecutados por trabajadores cualificados, siguiendo un procedimiento previamente estudiado y, si fuera necesario, ensayado sin tensión.
Lo que se pretende con esto es que, tanto el método de trabajo, como los equipos y materiales utilizados, aseguren la protección del trabajador frente al riesgo eléctrico, y que el trabajador no pueda entrar en contacto con cualquier ele-mento del entorno que se encuentre a un potencial distinto del suyo.
2.2. Trabajos en
instalaciones con
condensadores
que permitan una
acumulación
peligrosa de
energía
2.3. Trabajos en
instalaciones con
tensión.
· Casco de seguridad aislante con barboquejo. · Gafas o pantalla facial adecuadas al arco eléctrico. · Calzado ergonómico aislante con suela antideslizante y
con puntera reforzada.
· Arnés o cinturón de seguridad.
· Guantes de protección contra riesgos mecánicos. · Para trabajos con tensión, guantes aislantes de caucho
para una resistencia en función de los trabajos a realizar. · Mono de trabajo de algodón fuerte o similar.
REAL DECRETO 1127/2010, de 10 de septiembre, por el que se establece el título de Técnico Superior en Sistemas Electro-técnicos y Automatizados y se fijan sus enseñanzas mínimas.
3. Equipos de
Protección
Individual
4. Formación
general
4.1. A nivel
profesional
Los electricistas deben conocer los riesgos derivados propios de su actividad, por lo que se recomienda la siguiente forma-ción:
· Curso sobre la manipulación manual de cargas.
· Curso sobre los riesgos para la salud derivados de los mo-vimientos repetitivos y la adopción de posturas de trabajo incorrectas y medidas preventivas para paliar dichos ries-gos.
· Curso sobre la correcta utilización de los Equipos de Pro-tección Individual.
· Curso sobre los riesgos específicos de los contactos eléctri-cos directos e indirectos, según convenio.
Las actividades de vigilancia de la salud sobre los trabaja-dores instalatrabaja-dores electricistas, se realizarán en función de los riesgos que han sido anteriormente descritos, y deberán cubrir todos y cada uno de sus ámbitos de actuación, que les son propios e intransferibles. El objetivo es poder actuar eficazmente sobre todos los trabajadores, para identificar los problemas de salud y evaluar las intervenciones preventivas a realizar.
Ámbito de actuación de la vigilancia de la salud: 1. Actuación coordinada de las disciplinas
· Diseño preventivo del puesto de trabajo.
· Colaboración en la identificación y evaluación del riesgo.
5. Medicina
del Trabajo
5.1. Protocolos
Médicos
específicos
4.2. A nivel de
prevención de
riesgos laborales
· Valoración de los riesgos para la salud en situaciones de especial protección, trabajadores menores y embarazadas, determinando las actividades que son de riesgo y las exen-tas de riesgo.
· Participación en el plan de prevención.
· Formación en temas de salud a los trabajadores.
· Formación específica en accidentes derivados del contacto eléctrico. Primeros auxilios.
2. Vigilancia de la salud Individual:
· Anamnesis:
· Mediante encuestas dirigidas de salud previas a los exámenes de salud.
· Mediante la historia clínica médico-laboral personal. · Médico-clínica:
· Mediante exámenes de salud de cribaje y diagnóstico preventivo, diseñados en base a los protocolos
Colectiva:
· Epidemiológica:
· Indicadores de salud. · Investigación de daños.
3. Promoción de la salud laboral Individual:
· Consejo sanitario personal y confidencial. · Promoción de inmunizaciones preventivas. · Seguimiento de casos.
Colectiva:
· Programas sanitarios. A diseñar según necesidades sanita-rias de la colectividad y atendiendo a los datos epidemioló-gicos obtenidos.
· Asesoramiento sanitario.
· Colaboración con las autoridades sanitarias en campañas de salud generales que puedan influir positivamente en la colectividad trabajadora.
4. Atención de urgencia
En los casos que exista presencia física del Médico del Trabajo.
Participación en todo caso en el diseño de los planes de emergencia y derivación a centro sanitario.
Protocolos médicos aplicables
En base a los riesgos genéricos de exposición en los trabajos de instalaciones eléctricas, se considera que los protocolos médicos a aplicar son:
· Manipulación manual de cargas. · Neuropatías por presión.
· Posturas forzadas. · Trabajos en altura. · Ruido.
· Dermatosis profesionales.
Real Decreto 614/2001, de 8 de junio, que regula las condicio-nes de trabajo que se deben cumplir para la protección de los trabajadores frente al riesgo eléctrico en los lugares de trabajo.
Guía técnica para la evaluación y prevención del riesgo eléc-trico editado por el INSHT. (Edición del 14 de mayo).
Guía de riesgos laborales de empresas eléctricas elaborada por La Asociación Profesional de Empresarios de Instalacio-nes Eléctricas y TelecomunicacioInstalacio-nes de Madrid (APIEM) y la Asociación de Empresarios del Metal de Madrid (AECIM). Ley 31/1995, de 8 de noviembre, de Prevención de Riesgos Laborales.
6. Referencias
bibliográficas
