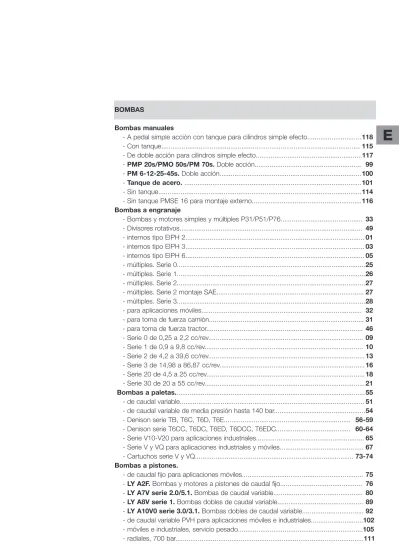

BOMBAS

Bombas manuales

- A pedal simple acción con tanque para cilindros simple efecto...

118 - Con tanque...

115 - De doble acción para cilindros simple efecto...

117 -

PMP 20s/PMO 50s/PM 70s.

Doble acción...

99 -

PM 6-12-25-45s.

Doble acción...

100 -

Tanque de acero.

...

101 - Sin tanque...

114 - Sin tanque PMSE 16 para montaje externo...

116 Bombas a engranaje

- Bombas y motores simples y múltiples P31/P51/P76...

33 - Divisores rotativos...

49 - internos tipo EIPH 2...

01 - internos tipo EIPH 3...

03 - internos tipo EIPH 6...

05 - múltiples. Serie 0...

25 - múltiples. Serie 1...

26 - múltiples. Serie 2...

27 - múltiples. Serie 2 montaje SAE...

27 - múltiples. Serie 3...

28 - para aplicaciones móviles...

32 - para toma de fuerza camión...

31 - para toma de fuerza tractor...

46 - Serie 0 de 0,25 a 2,2 cc/rev...

09 - Serie 1 de 0,9 a 9,8 cc/rev...

10 - Serie 2 de 4,2 a 39,6 cc/rev...

13 - Serie 3 de 14,98 a 86,87 cc/rev...

16 - Serie 20 de 4,5 a 25 cc/rev...

18 - Serie 30 de 20 a 55 cc/rev...

21 Bombas a paletas.

...

55 - de caudal variable...

51 - de caudal variable de media presión hasta 140 bar...

54 - Denison serie TB, T6C, T6D, T6E...

56-59

- Denison serie T6CC, T6DC, T6ED, T6DCC, T6EDC...

60-64

- Serie V10-V20 para aplicaciones industriales...

65 - Serie V y VQ para aplicaciones industriales y móviles...

67 - Cartuchos serie V y VQ...

73-74

Bombas a pistones.

- de caudal fijo para aplicaciones móviles...

75 -

LY A2F.

Bombas y motores a pistones de caudal fijo...

76 -

LY A7V serie 2.0/5.1.

Bombas de caudal variable...

80 -

LY A8V serie 1.

Bombas dobles de caudal variable...

89 -

LY A10V0 serie 3.0/3.1.

Bombas dobles de caudal variable...

92 - de caudal variable PVH para aplicaciones móviles e industriales...

102 - móviles e industriales, servicio pesado...

105

(2)

Bombas a engranaje interno

tipo EIPH 2

BOMBAS A ENGRANAJES

01 E

ALEMANIA ISO 9001

- Bomba a engranaje interno compensada radial y axialmente.

- Compensación radial a través de segmentos.

- Aplicaciones móviles e industriales para autoelevadores, etc.

- Fijaciones SAE.

- Larga vida útil.

- Baja pulsación.

- Bajo nivel sonoro.

Características

:

ESPECIFICACIONES TÉCNICAS

TIPO 004 005 006 008 011 013 016 019 022 025 CILINDRADA (cm3/rev) 3,8 5,4 6,4 7,9 10,9 13,3 15,8 19,3 22,2 25,2

PRESIÓN CONTÍNUA bar 330 300 250 250 PRESION MÁXIMA bar

350 300 280

máx. 10 seg. ó 15% del ciclo

PRESIÓN PICO bar

400 325 300 duración máx. 100 ms RPM MÁXIMA (RPM) 4,200 4,000 3,600 RPM NOMINAL (RPM) 400-4,000 400-3,600 100-3,000 VISCOSIDAD (mm2_/s) _10-300 VISCOSIDAD DE ARRANQUE (mm2_/s) _2,000

TEMP. MEDIA DE OPERACIÓN (ºC) HL-HLP DIN 51 524 teil 1/2 TEMPERATURA MEDIA MÁXIMA (ºC) 80

TEMPERATURA MEDIA MÍNIMA (ºC) -20 TEMP. AMBIENTE MÁXIMA (ºC) 80 TEMP. AMBIENTE MÍNIMA (ºC) -20 PRESIÓN MÁXIMA DE ENTRADA (bar) 2 bar absoluto PRESIÓN MÍNIMA DE ENTRADA (bar) 0,8 bar absoluto (arranque 0,6)

PESO (Kg) 4,9 4,9 5,0 5,2 5,4 5,5 5,7 6,1 6,3 6,5 GRADO DE FILTRACIÓN class 20/18/15, due to ISO 4406

RENDIMIENTO ηvol 90 91 92 93 93 94 95 95 95 95

RENDIMIENTO ηhm 88 90 90 91 92 92 93 93 93 93

NIVEL SONORO* dB(A) 53 54 55 57 58 59 60 61 62 63

n= 1.450 p= 250 bar T= 50ºC Medio= HLP 46 * Medido en cabina insonorizada con micrófono a 1 mts.

DESIGNACIÓN PARA ORDENAR:

BOMBA A ENGRANAJE INTERNO ECKERLE TAMAÑO DESPLAZAMIENTO

, 3

DÍGITOS ROTACIÓN

R=

DERECHA

L=

IZQUIERDA EJES

K=

EJE CILÍNDRICO

P=

EJE ESTRIADO

DESIGNACIÓN DE FÁBRICA PARA APLICACIONES ESPECIALES DISEÑO

4=

CONEXIONES DE ENTRADAS Y SALÍDA

3=

BRIDAS

SAE

STANDARD

0=

SUCCIÓN COMÚN PARA BOMBAS TANDEM BRIDA DE MONTAJE

0=

BRIDA

SAE A, 2

AGUJEROS

,

PILOTO Ø

82,55

2=

BRIDA

SAE B, 2

AGUJEROS

,

PILOTO Ø

101,6

3=

FIJACIÓN DIRECTA CON ACOPLE

(3)

Para mayor información consultar a nuestro departamento técnico.

BOMBAS A ENGRANAJES

02 E

Bomba con montaje SAE-C 2 fijaciones.

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

NG A F 005 71 50 006 73 50 008 76 50 011 82 50 013 87 50 016 92 50 019 99 55.1 022 105 55.1 025 111 55.1

EJEMPLO PARA ORDENAR:

EIPH2 - _ _ _ RK03-1X

EJEMPLO PARA ORDENAR:

EIPH2 - _ _ _ RK03-1X

EIPH2 - _ _ _ RP33-1X

NG A B C D E prof. F 005 71 14 38,1 17,5 M8x13 50 006 73 19 47,5 22,0 M10x15 50 008 76 19 47,5 22,0 M10x15 50 011 82 25 52,4 26,2 M10x15 50 013 87 25 52,4 26,2 M10x15 50 016 92 25 55,4 26,2 M10x15 50 019 99 25 55,4 26,2 M10x15 55,1 022 105 25 55,4 26,2 M10x15 55,1 025 111 25 55,4 26,2 M10x15 55,1 SUCCIÓN SUCCIÓN

(4)

Bombas a engranaje interno

tipo EIPH 3

BOMBAS A ENGRANAJES

03 E

- Bomba a engranaje interno compensada radial y axialmente.

- Compensación radial a través de segmentos.

- Aplicaciones móviles e industriales para autoelevadores, etc.

- Fijaciones SAE-C.

- Larga vida útil.

- Baja pulsación.

- Bajo nivel sonoro.

Características

:

ALEMANIA ISO 9001 ESPECIFICACIONES TÉCNICAS TIPO 014 016 020 025 032 040 050 064 CILINDRADA (cm3/rev) 14,6 16,0 20,0 24,8 32,1 40,1 50,3 64,6 PRESIÓN CONTÍNUA bar 330 250 250 PRESION MÁXIMA bar

350 300 280

400 325 300 duración máx. 100 ms RPM MÁXIMA (RPM) 4,000 3,000 2,500 1,800 RPM NOMINAL (RPM) 400-3,600 400-2,800 400-2,200 400-1,800 VISCOSIDAD (mm2_/s) _10-300 VISCOSIDAD DE ARRANQUE (mm2_/s) _2,000

TEMP. MEDIA DE OPERACIÓN (ºC) HL-HLP DIN 51 524 teil 1/2 TEMPERATURA MEDIA MÁXIMA (ºC) 80

TEMPERATURA MEDIA MÍNIMA (ºC) -20 TEMP. AMBIENTE MÁXIMA (ºC) 80 TEMP. AMBIENTE MÍNIMA (ºC) -20 PRESIÓN MÁXIMA DE ENTRADA (bar) 2 bar absoluto

PRESIÓN MÍNIMA DE ENTRADA (bar) 0,8 bar absoluto (arranque 0,6)

PESO (Kg) 13,1 13,2 13,4 13,5 13,7 16,4 17,5 19,5 GRADO DE FILTRACIÓN class 20/18/15, due to ISO 4406

RENDIMIENTO ηvol 91 92 93 93 94 95 95 95

RENDIMIENTO ηhm 90 90 91 92 92 93 93 93

NIVEL SONORO dB(A) 60 61 62 63 64 65 66 66

n= 1.450 p= 250 b T= 50ºC Medio= HLP 46 * Medido en cabina insonorizada con micrófono a 1 mts.

DESIGNACIÓN PARA ORDENAR:

, 3

R=

DERECHA

L=

K=

EJE CILÍNDRICO

P=

EJE ESTRIADO

4=

3=

BRIDAS

SAE

STANDARD

0=

2=

BRIDA

SAE B, 2

AGUJEROS

,

PILOTO Ø

101,6

3=

(5)

Para mayor información consultar a nuestro departamento técnico.

BOMBAS A ENGRANAJES

04 E

Bomba con montaje SAE-C 2 fijaciones.

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

NG A G 014 88,4 64 016 92,4 64 020 97,8 64 025 104,4 64 032 114,4 64 040 125,4 70 050 139,4 70

EJEMPLO PARA ORDENAR:

EIPH3 - _ _ _ RK23-1X

EJEMPLO PARA ORDENAR:

EIPH2 - _ _ _ RK03-1X

EIPH2 - _ _ _ RP33-1X

TAMBIÉN DISPONIBLE:

EIPH2 - _ _ _ RK23-1X

EIPH2 - _ _ _ RP23-1X

NG A B C D E M N P G H 014 88,4 25 52,4 26,2 M8 14 38,1 17,5 64 57 016 92,4 25 52,4 26,2 M8 14 38,1 17,5 64 57 020 97,8 32 58,7 30,2 M10 18 47,5 22 64 57 025 104,4 32 58,7 30,2 M10 18 47,5 22 64 57 032 114,4 32 58,7 30,2 M10 18 47,8 22 64 57 040 125,4 32 58,7 30,2 M10 20 52,4 26,2 70 63 050 139,4 32 58,7 30,2 M10 20 52,4 26,2 70 63 ALEMANIA ISO 9001 SUCCIÓN SUCCIÓN

(6)

Bombas a engranaje interno

tipo EIPH 6

BOMBAS A ENGRANAJES

05 E

- Bomba a engranaje interno compensada radial y axialmente.

- Compensación radial a través de segmentos.

- Aplicaciones móviles e industriales para autoelevadores, etc.

- Fijaciones SAE-C.

- Larga vida útil.

- Baja pulsación.

- Bajo nivel sonoro.

Características

:

ESPECIFICACIONES TÉCNICAS

TIPO 040 050 064 080 100 125 160 200 250 CILINDRADA (cm3/rev) 40,8 50,6 65,3 80,0 101,2 125,7 160,1 200,9 249,9 PRESIÓN CONTÍNUA bar 330 315 300 280 250 210 PRESION MÁXIMA bar

340 330 330 300 270 250

350 340 340 320 300 250 duración máx. 100 ms RPM MÁXIMA (RPM) 2,400 2,200 2,000 RPM NOMINAL (RPM) 400-2,200 400-2,000 400-1,800 VISCOSIDAD (mm2_/s) _10-300 VISCOSIDAD DE ARRANQUE (mm2_/s) _2,000

TEMP. MEDIA DE OPERACIÓN (ºC) HL-HLP DIN 51 524 teil 1/2

TEMPERATURA MEDIA MÁXIMA (ºC) 80 TEMPERATURA MEDIA MÍNIMA (ºC) -20 TEMP. AMBIENTE MÁXIMA (ºC) 80 TEMP. AMBIENTE MÍNIMA (ºC) -20 PRESIÓN MÁXIMA DE ENTRADA (bar) 2 bar absoluto PRESIÓN MÍNIMA DE ENTRADA (bar) 0,8 bar absoluto (arranque 0,6)

PESO (Kg) 49

GRADO DE FILTRACIÓN class 20/18/15, due to ISO 4406

RENDIMIENTO η_vol 96 96 96 95 95 94 94 93 93

RENDIMIENTO ηhm 89 90 91

NIVEL SONORO dB(A) 72 73 74 75 76 76 77 77 78

n= 1.450 p= 250 b T= 50ºC Medio= HLP 46 * Medido en cabina insonorizada con micrófono a 1 mts.

DESIGNACIÓN PARA ORDENAR:

, 3

R=

DERECHA

L=

K=

EJE CILÍNDRICO

P=

EJE ESTRIADO

4=

3=

BRIDAS

SAE

STANDARD

0=

BRIDA

SAE A, 2

AGUJEROS

,

PILOTO Ø

82,55

2=

BRIDA

SAE B, 2

AGUJEROS

,

PILOTO Ø

101,6

3=

(7)

Para mayor información consultar a nuestro departamento técnico.

BOMBAS A ENGRANAJES

06 E

Bomba con montaje SAE-C 2 fijaciones.

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

NG A B C D E 040 123 57,2 27,8 M12x22 20 050 129 57,2 27,8 M12x22 20 064 138 57,2 27,8 M12x22 20 080 147 66,7 31,8 M14x25 30 100 160 66,7 31,8 M14x25 30 125 175 66,7 31,8 M14x25 30 160 220 66,7 31,8 M14x25 30

EJEMPLO PARA ORDENAR:

EIPH6 - _ _ _ RK23-1X

EJEMPLO PARA ORDENAR:

EIPH6 - _ _ _ RK20-1X

EIPH6 - _ _ _ RP30-1X

NG A B C D E F G H J 040 123 35 69,9 35,7 M12x25 20 57,2 27,8 M12x22 050 129 40 69,9 35,7 M12x25 20 57,2 27,8 M12x22 064 138 40 69,9 35,7 M12x25 20 57,2 27,8 M12x22 080 147 50 77,8 42,9 M12x25 30 66,7 31,8 M14x25 100 160 50 77,8 42,9 M12x25 30 66,7 31,8 M14x25 125 175 50 77,8 42,9 M12x25 30 66,7 31,8 M14x25 160 220 65 88,9 50,8 M12x25 30 66,7 31,8 M14x25 ALEMANIA ISO 9001 SUCCIÓN SUCCIÓN

(8)

BOMBAS A ENGRANAJES

07 E

Otras combinaciones disponibles entre serie EIPH 2, 3 y 6.

EIPH 3/2:

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

NG A B C D E 014 88,4 M8 14 38,1 17,5 016 92,4 M8 14 38,1 17,5 020 97,8 M10 18 47,5 22 025 104,4 M10 18 47,5 22 032 114,4 M10 18 47,5 22 040 125,4 M10 20 52,4 26,2 050 139,4 M10 20 52,4 26,2

EJEMPLO PARA ORDENAR:

EIPH3 - _ _ _ RK23-1X

EIPH2 - _ _ _ RP33-1X

EIPH 6/2:

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

EIPH 6 NG A B C D E 040 123 57,2 27,8 M12x22 20 050 129 57,2 27,8 M12x22 20 064 138 57,2 27,8 M12x22 20 080 147 66,7 31,8 M14x25 30 100 160 66,7 31,8 M14x25 30 125 175 66,7 31,8 M14x25 30 160 220 66,7 31,8 M14x25 30 EIPH 3 NG AA BB CC DD EE 014 88,4 38,1 17,5 M8 14 016 92,4 38,1 17,5 M8 14 020 97,8 47,5 22 M10 18 025 104,4 47,5 22 M10 18 032 114,4 47,5 22 M10 18 040 125,4 52,5 26,2 M10 20 050 139,4 52,5 26,2 M10 20

EJEMPLO PARA ORDENAR:

EIPH6 - _ _ _ RK20-1X

EIPH6 - _ _ _ RP30-1X

ALEMANIA

ISO 9001

(9)

Para mayor información consultar a nuestro departamento técnico.

BOMBAS A ENGRANAJES

08 E

EIPH 6/2:

Bomba doble con montaje SAE-C 2 fijaciones con eje cilíndrico.

EIPH 6 NG A B C D E 040 123 57,2 27,8 M12x22 20 050 129 57,2 27,8 M12x22 20 064 138 57,2 27,8 M12x22 20 080 147 66,7 31,8 M14x25 30 100 160 66,7 31,8 M14x25 30 125 175 66,7 31,8 M14x25 30 160 220 66,7 31,8 M14x25 30 EIPH 2 NG AA DD FF GG HH 004 71 M8 50 54 57 005 71 M8 50 54 57 006 73 M10 50 54 57 008 76 M10 50 54 57 011 82 M10 50 54 57 013 87 M10 50 54 57 016 92 M10 50 54 57 019 99 M10 55 59 62 022 105 M10 55 59 62 025 111 M10 55 59 62

EJEMPLO PARA ORDENAR:

EIPH6 - _ _ _ RK20-1X

EIPH2 - _ _ _ RP30-1X

(10)

Bombas a engranajes

Serie 0

de 0,25 a 2,2 cc/rev

BOMBAS A ENGRANAJES

ITALIA ISO 9001

09 E

q cm

3

_/rev

_0,16

_0,24

_0,56

_0,75

_0,92

_1,26
