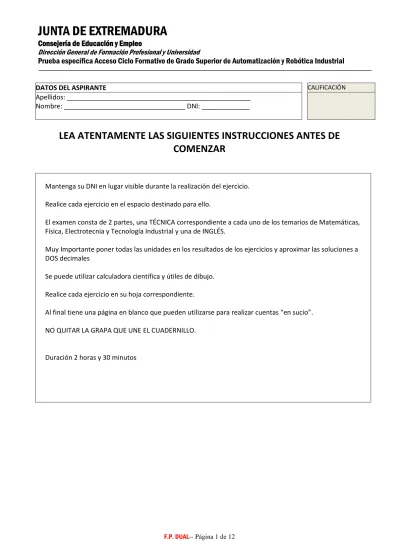

LEA ATENTAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE COMENZAR

(1)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Dirección General de Formación Profesional y Universidad

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

F.P. DUAL-- Página 1 de 12

DATOS DEL ASPIRANTE CALIFICACIÓN

Apellidos: __________________________________________________

Nombre: _________________________________ DNI: _____________

LEA ATENTAMENTE LAS SIGUIENTES INSTRUCCIONES ANTES DE

COMENZAR

Mantenga su DNI en lugar visible durante la realización del ejercicio. Realice cada ejercicio en el espacio destinado para ello.

El examen consta de 2 partes, una TÉCNICA correspondiente a cada uno de los temarios de Matemáticas, Física, Electrotecnia y Tecnología Industrial y una de INGLÉS.

Muy Importante poner todas las unidades en los resultados de los ejercicios y aproximar las soluciones a DOS decimales

Se puede utilizar calculadora científica y útiles de dibujo. Realice cada ejercicio en su hoja correspondiente.

Al final tiene una página en blanco que pueden utilizarse para realizar cuentas “en sucio”. NO QUITAR LA GRAPA QUE UNE EL CUADERNILLO.

(2)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

PRUEBA CONOCIMIENTOS TÉCNICOS

1ª parte MATEMÁTICAS

EJERCICIO 1

(1 punto)

Hallar un número de dos cifras sabiendo que el doble de las decenas más las unidades es 8 y el producto del número con el que resulta de invertir sus cifras es 736.

(3)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

EJERCICIO 2

(1 punto)

Para medir la altura de una torre nos situamos en un punto del suelo y vemos el punto más alto de la torre bajo un ángulo de 60°. Nos acercamos 5 metros a la torre en línea recta y el ángulo es de 80°. Halla la altura de la torre.

(4)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

2ª parte FÍSICA

EJERCICIO 3

(1 punto)

Para medir la profundidad de un pozo que tiene agua, se realiza el siguiente procedimiento. Se deja caer un cuerpo y se mide el tiempo desde que se suelta hasta el momento en que se escucha el ruido cuando el cuerpo toca el agua. Si la velocidad del sonido es de 340 m/s y el ruido se escuchó después de 2,5 s de haber soltado el cuerpo desde el reposo, calcula su profundidad.

(5)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

EJERCICIO 4

(1 punto)

Hallar, en el problema de la figura:

• La aceleración del sistema

• La tensión de la cuerda.

Tómese g=10 m/s2_{. Suponer que los cuerpos}

deslizan sin fricción. La polea tiene masa despreciable

(6)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

3ª parte ELECTROTECNIA

EJERCICIO 5

(2 puntos)

Rellene el siguiente cuadro con el voltaje, la corriente y la potencia eléctrica disipada por cada resistor:

R1 R2 R3 R4

Voltaje(V)

Corriente(mA)

(7)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

4ª parte TECNOLOGÍA INDUSTRIAL

EJERCICIO 6

(1 punto)

Un motor quema 1 kg de combustible de poder calorífico 500 kcal/kg y eleva 4000 kg de agua a 40 m de altura. ¿Cuál es el rendimiento del motor?

(8)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

EJERCICIO 7

(1 punto)

Un circuito digital pasee dos entradas de señal I0 e I1, y una entrada de selección S. La salida W viene

establecida por la siguiente norma:

• Si S=0, entonces W=I0

• Si S=1, entonces W=I1

(9)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

EJERCICIO 8

(2 puntos)

(10)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

PRUEBA INGLÉS

In general, direct current permanent magnet electrics motors…. are small in size

are very powerful, often used for industrial needs replace de AC motors when high power is required are big in size

An electric motors is a machine that…

transforms electrical energy into mechanical energy transforms mechanical energy into electrical energy transforms wind energy into electrical energy transforms mechanical energy into chemical energy We can find direct current (DC) permanent magnet motors in:

Toys, radio-casettes and windshield wipers (of cars) All the other answers are correct

Industrial machines lije saws and lathes

(11)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

Generator that convert mechanical rotation energy into electrical energy are called… dynamo-electric generators

thermodynamic generators hydroelectric generators thermoelectric generators The dynamo-electric generatos are used in…

all the other answers are correct nuclear power plants

hydroelectric power plants thermal power stations

What is the difference between an alternator and a dynamo?

the alternators generate alternating current and dynamos direct current both generate direct current but with different intensity

the alternators generate direct current and dynamos alternating current both generate alternating current but with different intensity

(12)

JUNTA DE EXTREMADURA

Consejería de Educación y Empleo

Prueba específica Acceso Ciclo Formativo de Grado Superior de Automatización y Robótica Industrial

F.P. DUAL-- Página 12 de 12 Hoja para cuentas
