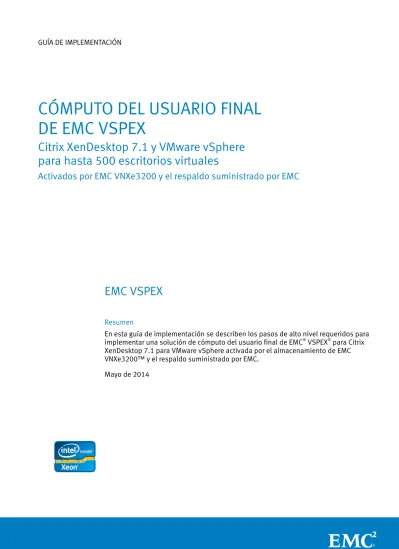

CÓMPUTO DEL USUARIO FINAL DE EMC VSPEX

(1)

GUÍA DE IMPLEMENTACIÓN

CÓMPUTO DEL USUARIO FINAL

DE EMC VSPEX

Citrix XenDesktop 7.1 y VMware vSphere

para hasta 500 escritorios virtuales

Activados por EMC VNXe3200 y el respaldo suministrado por EMC

EMC VSPEX

Resumen

En esta guía de implementación se describen los pasos de alto nivel requeridos para implementar una solución de cómputo del usuario final de EMC®

VSPEX®

para Citrix XenDesktop 7.1 para VMware vSphere activada por el almacenamiento de EMC VNXe3200™ y el respaldo suministrado por EMC.

(2)

2 Cómputo del usuario final de EMC VSPEX: Citrix XenDesktop 7.1 y VMware vSphere para hasta 500 escritorios virtuales

Guía de implementación

EMC considera que la información de esta publicación es precisa en el momento de su publicación. La información está sujeta a cambios sin previo aviso.

La información de esta publicación se proporciona tal cual. EMC Corporation no se hace responsable ni ofrece garantía de ningún tipo con respecto a la información de esta publicación y, específicamente, renuncia a toda garantía implícita de comerciabilidad o capacidad para un propósito determinado. El uso, la copia y la distribución de cualquier software de EMC descrito en esta publicación requieren una licencia de software correspondiente.

EMC2_{, EMC y el logotipo de EMC son marcas registradas o marcas comerciales de} EMC Corporation en los Estados Unidos y en otros países. Todas las demás marcas comerciales incluidas/utilizadas en este documento pertenecen a sus respectivos propietarios.

Para obtener una lista actualizada de nombres de productos de EMC, consulte las marcas comerciales de EMC Corporation en mexico.emc.com (visite el sitio web de su país correspondiente).

Cómputo del usuario final de EMC VSPEX

Citrix XenDesktop 7.1 y VMware vSphere para hasta 500 escritorios virtuales Activados por EMC VNXe3200 y el respaldo suministrado por EMC

Guía de implementación

(3)

Contenido

3 Cómputo del usuario final de EMC VSPEX: Citrix XenDesktop 7.1

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación

Contenido

Capítulo 1

Introducción

9

Propósito de esta guía ... 10

Valor para el negocio ... 10

Alcance ... 11

Público al que va dirigido ... 11

Terminología ... 12

Capítulo 2

Antes de comenzar

13

Descripción general ... 14

Tareas previas a la implementación ... 14

Flujo de trabajo de implementación ... 15

Lectura esencial ... 15

Descripción general de la solución VSPEX ... 15

Guía de diseño de VSPEX ... 15

Guía de infraestructura comprobada VSPEX ... 15

Guía de RSA SecurID para el cómputo del usuario final de VSPEX ... 15

Requisitos previos de la implementación ... 16

Capítulo 3

Descripción general de la solución

17

Infraestructura comprobada VSPEX ... 18

Arquitectura de la solución ... 19

Arquitectura de alto nivel ... 19

Arquitectura lógica ... 21

Resumen de los componentes clave ... 22

Capítulo 4

Implementación de la solución

23

Implementación de la red ... 25

Configuración de la red de infraestructura ... 25

Configuración de las VLAN ... 26

Configuración de la red de almacenamiento (variante de bloques) ... 27

Finalización del cableado de la red ... 28

Preparación y configuración de arreglo de almacenamiento ... 28

Preparación de VNXe ... 29

Establecimiento de la configuración inicial de VNXe ... 29

Aprovisionamiento del almacenamiento de datos principal ... 29

Aprovisionamiento del almacenamiento para las áreas de almacenamiento de datos VMFS (solo bloques) ... 29

(4)

Aprovisionamiento del almacenamiento para las áreas de

almacenamiento de datos NFS (solo archivos) ... 30

Configuración de FAST Cache ... 32

Aprovisionamiento del almacenamiento opcional para los datos de usuario ... 32

Configuración de FAST VP para los datos de usuario ... 33

Configuración de las alertas y los umbrales de Virtual Provisioning ... 35

Instalación y configuración de hosts vSphere ... 37

Instalación de vSphere ... 37

Configuración de la red vSphere ... 37

Conexión de las áreas de almacenamiento de datos de VMware ... 38

Instalación y configuración de la base de datos de SQL Server ... 39

Implementación de VMware vCenter Server ... 40

Instalación y configuración del controlador de entrega de XenDesktop... 41

Instalación de componentes de XenDesktop del lado del servidor ... 42

Configuración de un sitio ... 42

Adición de un segundo controlador ... 42

Instalación de Citrix Studio ... 42

Preparación de la máquina virtual maestra ... 42

Aprovisionamiento de escritorios virtuales ... 43

Instalación y configuración de Citrix Provisioning Services (PVS) ... 43

Configuración de una granja de servidores PVS ... 44

Adición de un segundo servidor PVS ... 44

Creación de un almacenamiento de PVS ... 44

Configuración de la comunicación entrante ... 45

Configuración de un archivo de encendido ... 45

Configuración de las opciones de encendido 66 y 67 en el servidor DHCP ... 46

Preparación de la máquina virtual maestra ... 46

Aprovisionamiento de escritorios virtuales ... 46

Configuración de EMC Avamar ... 47

Descripción general de la configuración de Avamar ... 47

Configuración de adiciones de objetos de políticas de grupo (GPO) para Avamar ... 48

Seguridad de Windows para el servicio del cliente Avamar ... 51

Definición de conjuntos de datos de Avamar ... 51

Definición de calendarios de respaldo de Avamar ... 53

Ajuste del calendario de la ventana de mantenimiento ... 54

Definición de políticas de retención de Avamar ... 55

Creación de un grupo y una política de grupo de Avamar ... 55

(5)

Contenido

Capítulo 5

Verificación de la solución

65

Lista de verificación posterior a la instalación ... 67

Implementación y prueba de un escritorio virtual único ... 67

Verificación de la redundancia de los componentes de la solución ... 67

Capítulo 6

Documentación de referencia

69

Documentación de EMC ... 70

Otros documentos ... 70

VMware ... 70

Citrix ... 70

Microsoft ... 70

Apéndice A

Hoja de trabajo de configuración

71

Hoja de trabajo de configuración del cliente ... 72

(6)

Figuras

Figura 1. Infraestructura comprobada VSPEX ... 19

Figura 2. Arquitectura de la solución validada ... 20

Figura 3. Arquitectura lógica para el almacenamiento de bloques y archivos ... 21

Figura 4. Ejemplo de arquitectura de red Ethernet ... 26

Figura 5. Ejemplo de arquitectura de red FC ... 27

Figura 6. Página Storage Pool Details ... 33

Figura 7. Ventana Manage Auto-Tiering ... 34

Figura 8. Página File system FAST VP ... 35

Figura 9. Estudio de la utilización de espacio de un pool de almacenamiento... 35

Figura 10. Definición de notificaciones automatizadas para las alertas de almacenamiento... 36

Figura 11. Cuadro de diálogo Configure Bootstrap ... 45

Figura 12. Configuración del redireccionamiento de carpetas de Windows .... 48

Figura 13. Abrir el cuadro de diálogo Mapped Drive Properties ... 49

Figura 14. Creación de un mapeo de unidades de red de Windows para los archivos de usuario ... 49

Figura 15. Establececimiento de la configuración común del mapeo de unidades ... 50

Figura 16. Creación de un mapeo de unidades de red de Windows para los datos de perfil de usuario ... 50

Figura 17. Configuración del redireccionamiento de carpetas de Windows .... 51

Figura 18. Establecimiento de la configuración de conjuntos de datos de Avamar ... 52

Figura 19. Configuración de exclusión en el conjunto de datos de perfil de usuario ... 52

Figura 20. Selección de un tipo de plug-in ... 53

Figura 21. Volume Freezing Options ... 53

Figura 22. Calendario de ventanas de respaldo/mantenimiento predeterminadas de Avamar ... 54

Figura 23. Calendario de ventanas de respaldo/mantenimiento modificadas de Avamar ... 55

Figura 24. Creación de un nuevo grupo de respaldo de Avamar ... 56

Figura 25. Ventana de nuevo grupo ... 56

Figura 26. Selección de un calendario existente ... 57

Figura 27. Tablero de Avamar Enterprise Manager ... 58

Figura 28. Avamar Client Manager ... 58

Figura 29. Menú de información del cliente ... 59

Figura 30. Cuadro de diálogo Directory Service ... 59

Figura 31. EMC Avamar Client Manager con información de Active Directory ... 60

Figura 32. Escritorios virtuales de VSPEX ... 60

Figura 33. Escritorios virtuales seleccionados ... 61

Figura 34. Ventana Select Groups ... 61

Figura 35. Dominio Activate ... 62

Figura 36. Ventana Show Clients for Activation ... 62

Figura 37. Avamar Client Manager con clientes activados ... 63

(7)

Contenido

Tablas

Tabla 1. Terminología ... 12

Tabla 2. Tareas previas a la implementación ... 14

Tabla 3. Flujo de trabajo de implementación... 15

Tabla 4. Lista de verificación de los requisitos previos de la implementación ... 16

Tabla 5. Componentes de la solución ... 22

Tabla 6. Descripción general del proceso de implementación ... 24

Tabla 7. Tareas para la configuración de los switches y la red ... 25

Tabla 8. Tareas para la configuración del almacenamiento ... 28

Tabla 9. Creación de un pool de almacenamiento RAID 5 ... 29

Tabla 10. LUN en VNX para almacenar escritorios virtuales ... 30

Tabla 11. Creación de un pool de almacenamiento RAID 5 ... 30

Tabla 12. Configuración de áreas de almacenamiento de datos de VMware como áreas de almacenamiento de datos NFS ... 31

Tabla 13. Creación de un pool de almacenamiento RAID 5 basado en bloques ... 32

Tabla 14. Tareas para la instalación de servidores ... 37

Tabla 15. Tareas para la configuración de una base de datos de SQL Server ... 39

Tabla 16. Tareas para la configuración de vCenter ... 40

Tabla 17. Tareas para la configuración del controlador de XenDesktop ... 41

Tabla 18. Tareas para la configuración del servidor PVS ... 43

Tabla 19. Tareas para la integración de Avamar ... 47

Tabla 20. Tareas para probar la instalación ... 66

Tabla 21. Información común del servidor ... 73

Tabla 22. Información del servidor vSphere ... 73

Tabla 23. Información del arreglo... 73

Tabla 24. Información de la infraestructura de red ... 74

Tabla 25. Información de VLAN ... 74

Tabla 26. Cuentas de servicio ... 74

(8)

(9)

Capítulo 1: Introducción

Capítulo 1

_{Introducción}

Este capítulo presenta los siguientes temas:

Propósito de esta guía ... 10

Valor para el negocio ... 10

Alcance ... 11

Público al que va dirigido ... 11

(10)

Propósito de esta guía

La arquitectura de cómputo del usuario final de EMC®

VSPEX®

proporciona al cliente un sistema moderno, capaz de alojar una gran cantidad de escritorios virtuales con un nivel de rendimiento constante. Esta solución de cómputo del usuario final de VSPEX para Citrix XenDesktop 7.1 se ejecuta en una capa de virtualización de VMware vSphere respaldada por la familia EMC VNXe®

altamente disponible, que proporciona el almacenamiento. La solución está diseñada para colocarse parcialmente en capas en una nube privada de VSPEX con la

infraestructura comprobada VMware vSphere.

Los componentes de cómputo y de red, definidos por los partners de VSPEX, están diseñados para que sean redundantes y lo bastante sólidos para manejar las necesidades de procesamiento y de datos de un gran ambiente de máquinas virtuales. Las soluciones de respaldo y recuperación de EMC Avamar®

brindan protección para los datos de Citrix XenDesktop 7.1 y RSA®_SecurID®_brinda funcionalidades opcionales para la autenticación segura de usuarios. Esta solución de cómputo del usuario final de VSPEX está validada en cuatro puntos diferentes de escala: 125, 250, 375 y hasta 500 escritorios virtuales. Estas configuraciones validadas están basadas en una carga de trabajo de equipos de escritorio de referencia y forman la base para crear soluciones personalizadas rentables para clientes individuales. Un ambiente más amplio de hasta 2,000 escritorios virtuales que se basa en la familia EMC VNX de última generación se describe en el siguiente documento: Cómputo del usuario final de EMC VSPEX: Guía de infraestructura comprobada de Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 escritorios virtuales.

Un cómputo del usuario final o una infraestructura de escritorios virtuales es una oferta de sistema complejo. En esta guía de implementación se describe cómo implementar, con las mejores prácticas, los recursos necesarios para implementar una solución de cómputo del usuario final de VSPEX para Citrix XenDesktop 7.1 con VMware vSphere activada por EMC VNX3200™

y el respaldo suministrado por EMC.

Valor para el negocio

Las aplicaciones de negocio están migrando al ambiente consolidado de cómputo, red y almacenamiento. La solución de cómputo del usuario final de VSPEX con VMware reduce la complejidad de configurar cada componente de un modelo de implementación tradicional. La solución simplifica la administración de la integración mientras mantiene las opciones de diseño e implementación de aplicaciones. Asimismo, proporciona una administración unificada mientras permite el control y el monitoreo adecuados de la separación de procesos. Los beneficios para el negocio que ofrece la solución de cómputo del usuario final de VSPEX para Citrix XenDesktop son los siguientes:

• Una solución de virtualización de punto a punto para utilizar las capacidades de los componentes de la infraestructura unificada

• Virtualización eficaz de hasta 500 escritorios virtuales para diversos casos de uso de clientes

(11)

Capítulo 1: Introducción

Alcance

En esta guía de implementación se describen los pasos de alto nivel requeridos para implementar la solución de cómputo del usuario final de VSPEX para Citrix XenDesktop 7.1 en una nube privada de VSPEX para la infraestructura comprobada VMware vSphere. Proporciona ejemplos de implementaciones en el arreglo de almacenamiento EMC VNXe3200.

La solución opcional para la autenticación segura de usuarios de RSA SecurID para Citrix XenDesktop también se describe en un documento separado, Seguridad del cómputo del usuario final de EMC VSPEX con RSA SecurID: Guía de diseño de Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 escritorios virtuales.

Público al que va dirigido

Esta guía está dirigida al personal interno de EMC y a partners calificados de EMC VSPEX. En esta guía se supone que los partners de VSPEX que pretenden implementar esta infraestructura comprobada VSPEX para Citrix XenDesktop tienen la capacitación y la experiencia necesarias para instalar y configurar una solución de cómputo del usuario final basada en Citrix XenDesktop con VMware vSphere como el hipervisor, el sistema de almacenamiento EMC VNXe3200 y la infraestructura relacionada.

Los lectores también deben estar familiarizados con las políticas de seguridad de la infraestructura y la base de datos de la instalación del cliente.

En esta guía se ofrecen referencias externas cuando corresponda. EMC recomienda que los partners que implementen esta solución conozcan estos documentos. Para obtener más información, consulte Lectura esencial y Capítulo 6:

(12)

Terminología

La Tabla 1 detalla la terminología usada en esta guía. Tabla 1. Terminología

Término Definición

Arquitectura de

referencia Una arquitectura validada compatible con esta solución de cómputo del usuario final de VSPEX que se escala hasta 500 escritorios virtuales.

Carga de trabajo

de referencia Para las soluciones de cómputo del usuario final de VSPEX, la carga de trabajo de referencia se define como un escritorio virtual, el escritorio virtual de referencia, con las características de la carga de trabajo que se indican en la guía de diseño. Al comparar el uso real del cliente con esta carga de trabajo de referencia, puede extrapolar qué arquitectura de referencia debe elegir como base para la implementación de VSPEX para el cliente.

Consulte la guía de diseño para obtener más información. Procesador de

almacenamiento (SP)

El procesador de almacenamiento es el componente de cómputo del arreglo de almacenamiento. Los SP se usan para todos los aspectos de la migración de datos hacia y desde arreglos y entre ellos. VDI La infraestructura de escritorio virtual (VDI) desacopla el equipo de

escritorio de la máquina física. En un ambiente de VDI, el sistema operativo del equipo de escritorio (SO) y las aplicaciones residen dentro de una máquina virtual que se ejecuta en un equipo host y los datos residen en el almacenamiento compartido. Los usuarios tienen acceso al escritorio virtual desde cualquier equipo o dispositivo móvil por medio de una red privada o una conexión a Internet.

(13)

Capítulo 2: Antes de comenzar

Capítulo 2

_{Antes de comenzar}

Descripción general ... 14

Tareas previas a la implementación ... 14

Flujo de trabajo de implementación ... 15

Lectura esencial ... 15

(14)

Descripción general

En este capítulo se proporciona una descripción general de la información importante que debería conocer, los documentos con los que debería estar familiarizado y las tareas que debe realizar antes de comenzar a implementar su solución de cómputo del usuario final de VSPEX con Citrix XenDesktop.

En la guía de diseño para esta solución: Cómputo del usuario final de EMC VSPEX: Citrix XenDesktop 7.1 y VMware vSphere para hasta 500 escritorios virtuales, se describe cómo dimensionar y diseñar la solución, asignar recursos de acuerdo con las mejores prácticas y utilizar todos los beneficios que ofrece VSPEX. Los ejemplos de implementación de esta guía de implementación se basan en las recomendaciones y los ejemplos de la guía de diseño.

Tareas previas a la implementación

Las tareas previas a la implementación incluyen procedimientos que no se relacionan directamente con la instalación y la configuración del ambiente, pero cuyos resultados serán necesarios en el momento de la instalación. Algunos ejemplos de estas tareas son la recopilación de nombres de host, direcciones IP, ID de VLAN, números de licencia y medios de instalación. Antes de visitar a un cliente, ejecute estas tareas para reducir el tiempo necesario en el sitio. Tabla 2. Tareas previas a la implementación

Tarea Descripción Referencia

Reunir documentos

Reúna los documentos relacionados que se enumeran en Lectura esencial y en la

Documentación dereferencia. Estos se usan en todo este documento para proporcionar detalles sobre procedimientos de configuración, dimensionamiento y mejores prácticas de implementación para los diversos componentes de la solución.

• Lectura esencial • Documentación de

referencia

Reunir

herramientas Reúna las herramientas requeridas y opcionales para la implementación. Use la Tabla 4 para comprobar que todos los equipos, el software y las licencias apropiadas estén disponibles antes del proceso de implementación.

Lista de verificaciónde los requisitos previos de la implementación

Recopilar

datos Recopile datos de configuración específicos del cliente sobre redes, arreglos, cuentas, etc. Ingrese esta información en la hoja de trabajo de configuración del cliente para usarla como referencia durante el proceso de implementación.

Además, para obtener la información específica sobre el arreglo más completa posible, complete la hoja de trabajo de VNX relevante. Estas hojas de trabajo están disponibles en el sitio de soporte en línea

de EMC.

• VNX Block Configuration Worksheet

• Asistente de instalación para hoja de trabajo de VNX File y Unified

• Hoja de trabajo de configuración del cliente

(15)

Capítulo 2: Antes de comenzar

Flujo de trabajo de implementación

Para diseñar e implementar su solución de cómputo del usuario final, consulte el flujo de proceso en la Tabla 3.

Tabla 3. Flujo de trabajo de implementación

Paso Acción

1 Use la hoja de trabajo de dimensionamiento del cliente que se incluye en la guía de diseño para recopilar los requisitos del cliente.

2 Utilice la herramienta para dimensionamiento de EMC VSPEX para determinar la arquitectura de referencia de VSPEX recomendada para la solución de cómputo del usuario final, según los requisitos del usuario reunidos en el paso 1. Para obtener más información acerca de la herramienta para dimensionamiento, consulte el EMC VSPEX Sizing Tool Portal.

Nota: si la herramienta para dimensionamiento no está disponible, puede dimensionar manualmente la aplicación mediante las reglas que se encuentran en la guía de diseño.

3 Utilice la guía de diseño para determinar el diseño final para su solución VSPEX. Nota: asegúrese de que se consideren todos los requisitos de recursos y no solo los requisitos para el cómputo del usuario final.

4 Seleccione y solicite la infraestructura comprobada y la arquitectura de

referencia de VSPEX correctas. Consulte la Guía de infraestructura comprobada VSPEX en Lectura esencial para recibir orientación sobre cómo seleccionar una infraestructura comprobada de nube privada.

5 Siga esta guía de implementación para implementar y probar la solución VSPEX.

Nota: si ya tiene un ambiente de infraestructura comprobada VSPEX, puede

saltarse los pasos de implementación que ya se completaron.

Lectura esencial

EMC recomienda leer los siguientes documentos, disponibles en el espacio VSPEX en EMC Community Network o en mexico.emc.com (visite el sitio web de su país correspondiente) o el portal para partners de la infraestructura comprobada VSPEX. Consulte el siguiente documento relacionado con la descripción general de las soluciones VSPEX:

• Cómputo del usuario final de EMC VSPEX

Consulte la siguiente guía de diseño para VSPEX:

• Cómputo del usuario final de EMC VSPEX: Citrix XenDesktop 7.1 y VMware vSphere para hasta 500 escritorios virtuales

Consulte la siguiente guía para la infraestructura comprobada VSPEX:

• Nube privada de EMC VSPEX: VMware vSphere 5.5 para hasta 1,000 máquinas virtuales

Consulte la siguiente guía de diseño de RSA SecurID para VSPEX:

• Seguridad del cómputo del usuario final EMC VSPEX con RSA SecurID: Guía de diseño de Citrix XenDesktop 7 y VMware vSphere 5.1 para hasta 2,000 escritorios virtuales Descripción general de la solución VSPEX Guía de diseño de VSPEX Guía de infraestructura comprobada VSPEX Guía de RSA SecurID para el cómputo del usuario final de VSPEX

(16)

Requisitos previos de la implementación

La Tabla 4 detalla los requisitos de hardware, software y licencias para configurar la solución. Visite el servicio de soporte en línea de EMC para obtener más

información sobre estos requisitos previos.

Tabla 4. Lista de verificación de los requisitos previos de la implementación

Requisito Descripción

Hardware • Servidores físicos con capacidad suficiente para alojar escritorios virtuales según las recomendaciones de la guía de diseño • Servidores de VMware vSphere para alojar servidores de

infraestructura virtual

• Redes: capacidad y funcionalidades de puerto de switch según los requisitos del cómputo del usuario final

• Arreglo de almacenamiento multiprotocolo EMC VNX con el diseño de disco requerido

Nota: estos requisitos se pueden cubrir con la infraestructura existente. Software • Medios de instalación de VMware vSphere 5.1

• Medios de instalación de VMware vCenter Server 5.1 • Medios de instalación de Citrix XenDesktop 7.1

• Medios de instalación de Citrix Provisioning Services 7.1 • EMC Virtual Storage Integrator (VSI) para VMware vSphere:

administración de almacenamiento unificado • EMC VSI para VMware vSphere Storage Viewer • Medios de instalación de Avamar 7.0

• Medios de instalación de Microsoft Windows Server 2012 R2 (SO recomendado para VMware vCenter y Citrix Desktop Controller) • Medios de instalación de Microsoft Windows 8.1

• Medios de instalación de Microsoft SQL Server 2012

Nota: estos requisitos se podrían cubrir con la infraestructura existente. Software

(solo variante de bloques)

• EMC PowerPath®

Viewer

• EMC PowerPath Virtual Edition (PowerPath/VE)

Software (solo variante de archivos)

• Plug-in API de almacenamiento de VMware para integración de arreglos (VAAI) para VNX para archivos

Licencias • Número de licencia de VMware vCenter 5.5 • Números de licencia de VMware vSphere Desktop • Números de licencia de Citrix XenDesktop 7.1

• Números de licencia de Microsoft Windows Server 2012 R2 Standard Edition (o superior)

• Números de licencia de Microsoft Windows 8.1 • Número de licencia de Microsoft SQL Server

Nota: algunos de estos requisitos se podrían cubrir con una licencia

existente.

Licencias (solo variante de bloques)

(17)

Capítulo 3: Descripción general de la solución

Capítulo 3

_{Descripción general de la solución}

Descripción general ... 18

Infraestructura comprobada VSPEX ... 18

Arquitectura de la solución ... 19

(18)

Descripción general

En este capítulo se proporciona una descripción general de la solución de cómputo del usuario final de VSPEX para Citrix XenDesktop en VMware vSphere y las tecnologías clave que se usan. La solución fue diseñada y comprobada por EMC para proporcionar los recursos de virtualización de equipos de escritorio, servidores, redes, almacenamiento y respaldo para ser compatible con las arquitecturas de referencia en cuatro puntos de escala: 125, 250, 375 y hasta 500 escritorios virtuales.

Aunque la solución está diseñada para colocarse parcialmente en capas en una solución de nube privada de VSPEX, las arquitecturas de referencia no incluyen detalles de configuración para la infraestructura subyacente. En la guía de infraestructura comprobada VSPEX que se encuentra en Lectura esencial se proporciona información para configurar los componentes de la infraestructura requeridos.

Infraestructura comprobada VSPEX

EMC ha unido fuerzas con los proveedores líderes del sector de infraestructuras de TI para crear una solución de virtualización completa que acelere la

implementación de la nube privada y de los escritorios virtuales de Citrix XenDesktop. VSPEX permite que los clientes aceleren su transformación de TI mediante una implementación más rápida, más simple, con más opciones, mayor eficiencia y menor riesgo, en comparación con los retos y la complejidad de construir una infraestructura de TI por sí mismos.

La validación de VSPEX por parte de EMC garantiza un rendimiento predecible y les permite a los clientes seleccionar una tecnología que utilice su infraestructura de TI existente o recién adquirida mientras eliminan las cargas de planificación, dimensionamiento y configuración. VSPEX proporciona una infraestructura virtual para los clientes que desean obtener la simplicidad característica de las

infraestructuras realmente convergentes y disponer de más opciones en los componentes agrupados individuales.

Las infraestructuras comprobadas VSPEX, como se muestra en la Figura 1, corresponden a infraestructuras modulares virtualizadas, validadas por EMC y suministradas por los partners de EMC VSPEX. Incluyen capas de virtualización, servidor, red, almacenamiento y respaldo. Los partners pueden elegir las tecnologías de virtualización, servidor y red que mejor se ajusten al ambiente del cliente, mientras que las tecnologías de la familia EMC VNX altamente disponibles de sistemas de almacenamiento y de respaldo suministrado por EMC proporcionan las capas de almacenamiento y respaldo.

(19)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación Figura 1. Infraestructura comprobada VSPEX

Arquitectura de la solución

La solución de cómputo del usuario final de EMC VSPEX para Citrix XenDesktop proporciona una arquitectura de sistema completo que puede ser compatible con hasta 500 escritorios virtuales y valida la infraestructura en hasta 500 escritorios virtuales. La solución es compatible con el almacenamiento de archivos y de bloques y los protocolos adecuados. El almacenamiento primario se puede proporcionar a la capa de cómputo mediante Fibre Channel, iSCSI o NFS, según sea necesario, mientras que los directorios de inicio del usuario son

proporcionados por CIFS. Arquitectura de

(20)

La Figura 2 describe la arquitectura de alto nivel de la solución validada.

Figura 2. Arquitectura de la solución validada

La solución utiliza EMC VNX y VMware vSphere para proporcionar las plataformas de almacenamiento y de virtualización para un ambiente de Citrix XenDesktop de escritorios virtuales de Microsoft Windows 8.1 provisionados por Citrix Provisioning Services (PVS) o Machine Creation Services (MCS).

Para la solución, implementamos1

Esta solución está diseñada para ser colocada parcialmente en capas en una solución de nube privada de VSPEX para VMware vSphere y cuenta con el

respaldo de EMC VNXe altamente disponible, que proporciona el almacenamiento. Los servicios de infraestructura que se ejecutan en el cluster de infraestructura para la solución, como se muestra en la

VNXe3200 para que sea compatible con hasta 500 escritorios virtuales.

Figura 3, pueden ser proporcionados por la infraestructura existente en el sitio del cliente, por la nube privada de VSPEX o al implementarlos como recursos dedicados como parte de la solución. El cluster de escritorios virtuales, como se muestra en la Figura 3, requiere recursos de cómputo del usuario final dedicados y no está diseñado para ser colocado en capas en una nube privada de VSPEX.

1

En esta guía, cuando se habla de "nosotros" o "en nuestro caso" se hace referencia al equipo de ingeniería de soluciones de EMC que validó la solución.

(21)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación La planificación y el diseño de la infraestructura de almacenamiento para un ambiente Citrix XenDesktop es un paso importante, puesto que el almacenamiento compartido debe ser capaz de absorber las grandes ráfagas de entrada/salida (I/O) que se producen en el transcurso de un día de trabajo. Estas ráfagas pueden dar lugar a períodos de rendimiento errático e impredecible de los escritorios virtuales. Los usuarios pueden adaptarse a un rendimiento lento, pero el rendimiento impredecible crea frustración y reduce la eficiencia.

Para proporcionar un rendimiento predecible para las soluciones de cómputo del usuario final, el sistema de almacenamiento debe poder manejar la carga máxima de I/O de los clientes y mantener el tiempo de respuesta en el mínimo. Sin embargo, resulta costoso implementar muchos discos para manejar períodos breves de presión extrema de I/O. Esta solución utiliza EMC Fully Automated Storage Tiering (FAST™) Cache para reducir la cantidad de discos necesarios.

Las soluciones de respaldo suministrado por EMC permiten la protección de datos del usuario y la capacidad de recuperación de los usuarios finales. Esta solución de XenDesktop utiliza EMC Avamar y su cliente de escritorio para lograrlo.

La solución de cómputo del usuario final de EMC VSPEX para Citrix XenDesktop incluye ambas variantes de almacenamiento, de archivos y de bloques. La Figura 3 muestra la arquitectura lógica de la solución para ambas variantes.

Figura 3. Arquitectura lógica para el almacenamiento de bloques y archivos

La variante de bloques usa dos redes: una red de almacenamiento para transportar los datos del SO del servidor virtual y del escritorio virtual, y una red de 10 GbE para transportar el resto del tráfico. La red de almacenamiento utiliza un Fibre Channel (FC) de 8 Gb o una red de 10 GbE con protocolo iSCSI. La variante de archivos utiliza una red IP de 10 GbE para todo el tráfico.

Nota: esta solución también es compatible con la red de 1 GbE si se cumplen los

requisitos de ancho de banda.

(22)

Resumen de los componentes clave

La Tabla 5 resume las tecnologías clave que se usan en esta solución. La guía de diseño proporciona descripciones generales de cada componente.

Tabla 5. Componentes de la solución

Capa de VSPEX Componentes

Capa de

aplicaciones • Citrix XenDesktop 7.1 con: _{ Receiver}  Storefront

 Studio

 Controlador de entrega  Virtual Delivery Agent (VDA)  Máquinas con SO de servidor

 Máquinas con SO de equipo de escritorio  Acceso a equipo remoto

 Servidor de licencias

• Citrix Machine Creation Services (MCS) • Citrix Provisioning Services (PVS) • Citrix Personal vDisk (PvDisk o PvD) • Citrix Profile Management

Capa de virtualización

VMware vSphere Hypervisor con: • VMware vSphere

• VMware vCenter Server

• VMware vSphere High Availability • EMC Virtual Storage Integrator (VSI)

Capa de cómputo VSPEX define la cantidad mínima de recursos de la capa de cómputo requeridos, pero permite que el cliente implemente los requisitos usando cualquier hardware de servidor que cumpla con ellos. Capa de red Si bien VSPEX define la cantidad mínima de puertos de red que se

requieren para la solución y proporciona una guía general de la arquitectura de la red, el cliente puede cumplir los requisitos a través del uso de cualquier hardware de red que los satisfaga. Capa de

almacenamiento

EMC VNXe3200 con:

• EMC Unisphere Management Suite • EMC VSI para VMware vSphere

• API de VMware vSphere Storage para integración de arreglos • API de VMware vSphere Storage para reconocimiento del

almacenamiento • EMC VNXe Snapshots • EMC SnapSure™

• EMC VNX Virtual Provisioning

• EMC FAST Suite (FAST Cache y FAST VP) Capa de respaldo y

recuperación EMC Avamar Capa de seguridad RSA SecurID

(23)

Capítulo 4: Implementación de la solución

Capítulo 4

_{Implementación de la solución}

Descripción general ... 24 Implementación de la red ... 25 Preparación y configuración de arreglo de almacenamiento ... 28 Instalación y configuración de hosts vSphere ... 37 Instalación y configuración de la base de datos de SQL Server ... 39 Implementación de VMware vCenter Server ... 40 Instalación y configuración del controlador de entrega de XenDesktop ... 41 Instalación y configuración de Citrix Provisioning Services (PVS) ... 43 Configuración de EMC Avamar ... 47

(24)

Descripción general

En este capítulo se describe cómo implementar las arquitecturas de referencia de la solución de cómputo del usuario final para Citrix XenDesktop 7.1. Si ya tiene un ambiente de infraestructura comprobada VSPEX, puede omitir las secciones con los pasos de implementación que ya se completaron. De lo contrario, consulte la guía de infraestructura comprobada VSPEX que se incluye en Lectura esencial para obtener información sobre cómo configurar los componentes de

infraestructura requeridos.

Nota: esta solución requiere ciertos servicios de infraestructura, como se muestra en la

Figura 3. Estos pueden ser proporcionados por la infraestructura existente en el sitio del cliente, por la nube privada de VSPEX o al implementarlos como recursos dedicados como parte de esta solución.

La Tabla 6 enumera las etapas principales del proceso de implementación de la solución y ofrece enlaces a las secciones pertinentes en el capítulo.

Tabla 6. Descripción general del proceso de implementación

Etapa Descripción Referencia

1 Configurar los switches y las redes,

y conectarse a la red del cliente. Implementación de la red 2 Instalar y configurar el sistema

VNXe. Preparación y configuración de arreglo de almacenamiento

3 Configurar áreas de

almacenamiento de datos de máquinas virtuales.

Preparación y configuración de arreglo de almacenamiento

4 Instalar y configurar los servidores. Instalación y configuración de hosts vSphere

5 Configurar SQL Server (utilizado por VMware vCenter, Citrix XenDesktop y PVS).

Instalación y configuración de la base de datos de SQL Server

6 Instalar y configurar vCenter y la red

de máquinas virtuales. Implementación de VMware vCenter Server

7 Configurar XenDesktop Controller. Instalación y configuración del controlador de entrega de XenDesktop

(25)

Implementación de la red

En esta sección encontrará los requisitos para preparar la infraestructura de red requerida para que sea compatible con esta solución. La Tabla 7 se resumen las tareas necesarias y se incluyen referencias para obtener más información. Tabla 7. Tareas para la configuración de los switches y la red

Configuración de la red de

infraestructura Configure el arreglo de almacenamiento y la red de infraestructura de host vSphere. Configuración de la red de infraestructura

Configuración de las VLAN Configure VLAN privadas y públicas según

sea necesario. Guía de configuración de switches del proveedor Configuración de la red de

almacenamiento (solo variante de bloques)

Configure puertos de switch FC/FCoE, zonificación para hosts vSphere y el arreglo de almacenamiento.

• Configuración de la red de almacenamiento (variante de bloques)

• Guía de configuración de switches del proveedor

Finalización del cableado

de la red Conecte los puertos de interconexión de los switches, los puertos de VNX y los puertos del servidor vSphere.

Finalización del cableado de la red

La red de la infraestructura requiere enlaces de red redundantes para cada host vSphere, el arreglo de almacenamiento, los puertos de interconexión de los switches y los puertos de enlace de subida de los switches. Esta configuración proporciona redundancia y ancho de banda de red adicional. Esta configuración se requiere, sin importar si la infraestructura de red para la solución existe o se está implementando junto con otros componentes de la solución.

Configuración de la red de

(26)

La Figura 4 muestra un ejemplo de infraestructura Ethernet redundante para esta solución. Ilustra el uso de switches y enlaces redundantes para asegurarse de que no existan puntos de falla únicos en la conectividad de la red.

Figura 4. Ejemplo de arquitectura de red Ethernet

Asegúrese de existan puertos de switch adecuados para el arreglo de almacenamiento y para los hosts vSphere. EMC recomienda configurar los hosts vSphere con un mínimo de tres VLAN:

• Red de acceso para clientes: red de máquinas virtuales y tráfico CIFS (son redes para el cliente, que se pueden separar, si se desea)

• Red de almacenamiento: redes NFS/iSCSI/FCoE/FC y VMware vMotion (red privada)

• Red de administración: administración de vSphere (red privada) Configuración

(27)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación La variante de bloques de la solución requiere una red de almacenamiento independiente. Aquí, se utilizó una red FC como ejemplo. La red FC de la infraestructura requiere switches y enlaces FC redundantes para cada host vSphere y para el arreglo de almacenamiento. Esta configuración proporciona redundancia y ancho de banda de red de almacenamiento adicional. Cada host vSphere se conectó a ambos switches FC y cada switch se conectó a cada procesador de almacenamiento en el arreglo de almacenamiento. Luego, se colocó cada conexión Fibre Channel entre el host vSphere y el arreglo de almacenamiento en una zona FC por separado.

La Figura 5 muestra la arquitectura de red de este ejemplo.

Figura 5. Ejemplo de arquitectura de red FC

Configuración de la red de almacenamiento (variante de bloques)

(28)

Asegúrese de que todos los servidores, los arreglos de almacenamiento, las interconexiones de switches y los enlaces superiores de switches de la solución tengan conexiones redundantes y se conecten a infraestructuras de conmutación por separado. Asegúrese de que haya una conexión completa a la red existente del cliente.

Nota: en este punto, los nuevos equipos se conectan a la red existente del cliente.

Asegúrese de que las interacciones imprevistas no causen problemas de servicio en la red del cliente.

Preparación y configuración de arreglo de almacenamiento

Esta sección describe cómo configurar el arreglo de almacenamiento VNXe. En esta solución, VNXe proporciona almacenamiento de datos NFS o VMware Virtual Machine File System (VMFS) para los hosts VMware. La Tabla 8 muestra las tareas para la configuración del almacenamiento.

Tabla 8. Tareas para la configuración del almacenamiento

Preparación de VNXe Instale el hardware VNXe según la documentación

del producto. • Guía de infraestructura comprobada de la nube privada de VSPEX. Establecimiento de la

configuración inicial de VNXe

Configure la información de direcciones IP y otros

parámetros clave en VNXe. • Guía de infraestructura comprobada de la nube privada de VSPEX. Aprovisionamiento del

almacenamiento de datos principal

Configure el almacenamiento de datos principal, según sea necesario para la variante y el tamaño seleccionados de la solución.

• Guía de instalación de VNXe3200 Unified • Asistente de instalación

para hoja de trabajo de VNX File y Unified • Hoja de trabajo de

configuración de VNXe • Guía de introducción del

sistema Unisphere • Guía de configuración de switches del proveedor • Guía de diseño de la solución Aprovisionamiento del almacenamiento para las áreas de almacenamiento de datos VMFS (solo bloques)

Cree LUN que se presentarán a los servidores vSphere como áreas de almacenamiento de datos VMFS que alojan los escritorios virtuales. Habilite FAST Cache.

Aprovisionamiento del almacenamiento para las áreas de almacenamiento de datos NFS (solo archivos)

Cree sistemas de archivos NFS que se presentarán a servidores vSphere como áreas de

almacenamiento de datos NFS que alojan los escritorios virtuales. Habilite FAST Cache. Aprovisionamiento del

almacenamiento opcional para los datos de usuario

Cree sistemas de archivos CIFS que se usarán para almacenar perfiles de usuario de roaming y directorios de inicio.

De manera opcional, configure FAST VP. Aprovisionamiento de

almacenamiento opcional para las máquinas virtuales de la infraestructura

Opcionalmente, cree áreas de almacenamiento de datos VMFS y NFS para alojar las máquinas virtuales de SQL Server, el controlador de dominio, vCenter Server y XenDesktop Controller. Configuración de las alertas

y los umbrales de Virtual Provisioning

Configure los umbrales de capacidad del pool de

almacenamiento y las alertas relacionadas. Configuración de las alertas y los umbrales de Virtual Provisioning

Finalización del cableado de la red

(29)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación No hay pasos de configuración específicos para esta solución. Para obtener instrucciones sobre el ensamblaje, el montaje en rack, el cableado y el encendido del arreglo VNXe, consulte la guía de instalación de VNXe relevante:

• Para hasta 500 escritorios virtuales: Guía de instalación de EMC VNXe3200 Unified

Después de preparar VNXe, configure información clave sobre el ambiente existente de modo que el arreglo de almacenamiento pueda comunicarse con él. Configure los siguientes elementos comunes de acuerdo con las políticas del centro de datos de TI y la información de la infraestructura existente:

• Sistema de nombre de dominio (DNS) • Protocolo de hora de red (NTP) • Puertos de la red de almacenamiento

• Servidor NAS para servicios Network File System (NFS)

• Servidor NAS para servicios Common Internet File System (CIFS) y membresía en dominio de Active Directory (AD)

Los documentos de referencia que se enumeran en la Tabla 8 proporcionan más información sobre cómo configurar la plataforma VNX. En la guía de diseño se proporciona información sobre el diseño de disco.

En la guía de diseño se describe el diseño de almacenamiento de destino para las variantes de bloques y de archivos para 125, 250, 375 y 500 escritorios virtuales.

Realice los siguientes pasos en EMC Unisphere para configurar los LUN en VNX con el fin de almacenar escritorios virtuales:

Nota: el siguiente es un procedimiento de ejemplo para una configuración MCS/sin PvD.

Para conocer otras configuraciones de MCS o PVS, consulte la guía de diseño.

1._{Cree un pool de almacenamiento RAID 5 con las características} especificadas en la Tabla 9.

Tabla 9. Creación de un pool de almacenamiento RAID 5

Configuración Cantidad de unidades Tipos de unidades

125 escritorios virtuales 5 SAS de 600 GB 250 escritorios virtuales 10 SAS de 600 GB 375 escritorios virtuales 15 SAS de 600 GB 500 escritorios virtuales 20 SAS de 600 GB

a._{Inicie sesión en Unisphere.}

b._{Seleccione Storage > Storage Configuration > Storage Pools.} c._{Haga clic en Create.}

d._{Especifique el nombre del pool y la descripción en la ventana Specify} Pool Name y haga clic en Next.

e. Seleccione el tipo de unidad y el tipo de RAID adecuados en la

ventana Select Storage y haga clic en Next.

Preparación de VNXe Establecimiento de la configuración inicial de VNXe Aprovisionamiento del almacenamiento de datos principal Aprovisionamiento del almacenamiento para las áreas de almacenamiento de datos VMFS (solo bloques)

(30)

f. Seleccione la cantidad de unidades según la Tabla 9 en la ventana

Select Amount of Storage y haga clic en Siguiente.

g. Seleccione el botón de opción FAST Cache en la ventana FAST Cache,

y haga clic en Next.

h. Verifique la información que se muestra en la ventana Summary y

haga clic en Finish.

2._{Configure los LUN requeridos del pool, como se detalla en la Tabla 10,} para presentarlos como cuatro áreas de almacenamiento de datos VMFS a los servidores vSphere.

Tabla 10. LUN en VNX para almacenar escritorios virtuales

Configuración Cantidad de LUN Tamaño del LUN (TB)

125 escritorios virtuales 1 2 250 escritorios virtuales 2 2 375 escritorios virtuales 3 2 500 escritorios virtuales 4 2

a._{Seleccione Storage > LUNs.}

b._{En el cuadro de diálogo que aparece, haga clic en Create.}

c._{Seleccione Create a LUN y especifique el nombre y la descripción del} LUN en la ventana Create a LUN group or LUN, luego haga clic en Next.

d. Seleccione el pool de almacenamiento creado en el paso 1.

Especifique el tamaño del LUN y seleccione la casilla de verificación

Thin en la ventana Configure a LUN. Haga clic en Next.

e._{Seleccione Do not configure a snapshot schedule en la ventana} Configure Snapshot schedule, luego haga clic en Next.

f. Seleccione LUN access to all the hypervisor hosts that will be hosting

the desktops en la ventana Configure host access, luego haga clic en

Next.

g. Verifique la información que se muestra en la ventana Summary y

Realice los siguientes pasos en Unisphere para configurar sistemas de archivos NFS en VNXe con el fin de almacenar escritorios virtuales:

Nota: el siguiente es un procedimiento de ejemplo para una configuración MCS/sin PvD.

Para conocer otras configuraciones de MCS o PVS, consulte la guía de diseño.

1. Cree un pool de almacenamiento RAID 5 con las características

especificadas en la Tabla 11.

Tabla 11. Creación de un pool de almacenamiento RAID 5

Configuración Cantidad de unidades Tipos de unidades

125 escritorios virtuales 5 SAS de 600 GB 250 escritorios virtuales 10 SAS de 600 GB 375 escritorios virtuales 15 SAS de 600 GB 500 escritorios virtuales 20 SAS de 600 GB

Aprovisionamiento del almacenamiento para las áreas de almacenamiento de datos NFS (solo archivos)

(31)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación a. Inicie sesión en Unisphere.

b._{Seleccione Storage > Storage Configuration > Storage Pools.} c._{Haga clic en Create.}

d._{Especifique el nombre del pool y la descripción en la ventana Specify} Pool Name y haga clic en Next.

e. Seleccione el tipo de unidad y el tipo de RAID adecuados en la

ventana Select Storage y haga clic en Next.

f._{Seleccione la cantidad de unidades según la Tabla 9 en la ventana} Select Amount of Storage y haga clic en Next.

g._{Seleccione el botón de opción FAST Cache en la ventana FAST Cache,} y haga clic en Next.

h. Verifique la información que se muestra en la ventana Summary y

2._{Configure las áreas de almacenamiento de datos de VMware, como se} detalla en la Tabla 12, para presentarlas en los servidores vSphere como áreas de almacenamiento de datos NFS.

Tabla 12. Configuración de áreas de almacenamiento de datos de VMware como áreas de almacenamiento de datos NFS

Configuración Cantidad de áreas de almacenamiento de datos de VMware Almacén de datos de VMware tamaño (TB) 125 escritorios virtuales 1 2 250 escritorios virtuales 2 2 375 escritorios virtuales 3 2 500 escritorios virtuales 4 2

a._{Seleccione Storage > VMware datastores.}

b._{En la página VMware datastores, haga clic en Create.}

c._{Seleccione el botón de opción NFS y luego seleccione el servidor NAS} adecuado en el menú desplegable de la ventana Specify Datastore Type. Haga clic en Next.

d._{Especifique el nombre y la descripción y haga clic en Next.} e. Seleccione el pool de almacenamiento creado en el paso 1.

Especifique el tamaño del área de almacenamiento de datos y seleccione la casilla de verificación Thin en la ventana Configure a

LUN. Haga clic en Next.

f._{Seleccione el botón de opción Do not configure a snapshot schedule} en la ventana Configure Snapshot schedule, luego haga clic en Next.

g. Seleccione read/write, allow Root access to all the vSphere hosts that

will be hosting the desktops en la ventana Configure host access, luego haga clic en Next.

h._{Verifique la información que se muestra en la ventana Summary y} haga clic en Finish.

(32)

Para configurar FAST Cache en los pools de almacenamiento de esta solución, siga los siguientes pasos en Unisphere:

1._{Inicie sesión en Unisphere.} 2._{Seleccione Storage > FAST Cache.} 3. Haga clic en Create.

4._{Seleccione Yes para activar FAST Cache. Seleccione el número de} unidades FAST Cache y luego haga clic en Next.

5._{Verifique la información que se muestra en la ventana Summary y haga} clic en Finish.

La función FAST Cache en VNXe no causa una mejora instantánea del rendimiento. El sistema debe recopilar datos sobre patrones de acceso y promover la información de uso frecuente a la caché. Este proceso puede tardar algunas horas, durante las cuales el rendimiento del arreglo mejora constantemente.

Si el almacenamiento requerido para los datos de usuario (es decir, perfiles de usuario de roaming y directorios de inicio) aún no existe en el ambiente de producción y se adquirió el paquete de discos opcional de datos de usuario, realice los siguientes pasos en Unisphere para configurar dos sistemas de archivos CIFS en VNXe:

1. Cree un pool de almacenamiento RAID 5 con las características

especificadas en la Tabla 13.

Tabla 13. Creación de un pool de almacenamiento RAID 5 basado en bloques Configuración Cantidad de unidades Tipos de unidades

Hasta 500 escritorios virtuales 9 SAS de 600 GB

En la guía de diseño se describen los diseños de almacenamiento. 2._{Provisione dos sistemas de archivo desde el pool de almacenamiento}

creado en el paso 1 y configure el sistema de archivos como recursos compartidos CIFS en un servidor CIFS.

a._{Inicie sesión en Unisphere.}

b._{Seleccione Storage > File Systems.} c. Haga clic en Create.

d._{Haga clic en Windows Shares y seleccione el servidor NAS adecuado} del cuadro de lista. Haga clic en Next.

e._{Especifique el nombre y la descripción del sistema de archivos.} Haga clic en Next.

f. Seleccione el pool de almacenamiento creado en el paso 1 y

especifique el tamaño del sistema de archivos. Haga clic en Next.

g. Seleccione la casilla de verificación Create a Windows Share.

Especifique el nombre y la descripción del sistema de archivos. Haga clic en Next.

h._{Haga clic en el botón de opción Do Not Configure A Snapshot Schedule} en la ventana Configure Snapshot Schedule, luego haga clic en Next.

i. Verifique la información que se muestra en la ventana Summary y

Configuración de FAST Cache

Aprovisionamiento del almacenamiento opcional para los datos de usuario

(33)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación Opcionalmente, puede configurar FAST VP para automatizar la transferencia de datos entre los niveles de almacenamiento en el pool de almacenamiento de datos del usuario. Es posible configurar FAST VP en el nivel del pool o de LUN. Configuración de FAST VP en el nivel del pool

Para ver y administrar FAST VP en el nivel del pool, seleccione el pool de almacenamiento que se usará para los datos de usuario y haga clic en Details

para abrir la página Storage Pool Details.

La Figura 6 muestra la información de organización en niveles para un pool activado por FAST VP específico.

Figura 6. Página Storage Pool Details

Puede establecer el calendario de reubicación seleccionando el enlace de la página FAST VP Settings. Haga clic en el enlace de la página FAST VP Settings

para abrir la página FAST VP Settings que se muestra en la Figura 7. Configuración de

FAST VP para los datos de usuario

(34)

Figura 7. Ventana Manage Auto-Tiering

Desde la pestaña General, se pueden controlar los datos de Data Relocation Rate.

La velocidad predeterminada está configurada en Medium para que las I/O del

host no se vean afectadas significativamente. En la pestaña Schedule, se puede

configurar el día y la hora en que se realizará la reubicación.

Nota: FAST VP es una herramienta completamente automatizada que permite calendarizar

las reubicaciones para que se produzcan de manera automática. EMC recomienda que programe las reubicaciones fuera del horario de trabajo para minimizar cualquier posible impacto en el rendimiento.

Configuración de FAST VP en el nivel de sistema de archivos

Algunas propiedades de FAST VP se administran en el nivel del sistema de archivos. Seleccione el sistema de archivos deseado y haga clic en Details para abrir la

página File System Details. Haga clic en la pestaña FAST VP para abrir la página

FAST VP Settings. La información de la organización en niveles de FAST VP para el sistema de archivos se muestra en la Figura 8.

(35)

y VMware vSphere para hasta 500 escritorios virtuales Guía de implementación Figura 8. Página File system FAST VP

Es posible seleccionar una política de organización en niveles para el sistema de archivos desde el cuadro desplegable Tiering Policy. La configuración

predeterminada y recomendada es Start High Then Auto-Tier.

La Figura 9 muestra la página Storage Pool Details en Unisphere. La pestaña

Utilization muestra parámetros, como Total Space, Available Space, Subscription percentage y Used Space, para la capacidad física de un sistema.

Figura 9. Estudio de la utilización de espacio de un pool de almacenamiento

Configuración de las alertas y los umbrales de Virtual Provisioning

(36)

Cuando se agota la capacidad de un pool de almacenamiento, fallan todas las solicitudes de asignación de espacio adicional en los LUN/sistemas de archivo de aprovisionamiento delgado. Generalmente, también fallarán las aplicaciones que traten de escribir datos en esos LUN/sistemas de archivo y el resultado probable es una interrupción. Para evitar esta situación:

1._{Monitoree el uso del pool.}

2. Establezca una alerta que notifique cuando se alcancen los umbrales.

3._{Fije el valor de Alert Threshold para permitir que haya suficiente espacio} en el buffer para remediar la situación antes de que se produzca una interrupción.

Fije el valor de Alert Threshold percentage en la pestaña Utilization que se muestra en la Figura 9.

Nota: esta alerta solo se activa si hay uno o más LUN delgados en el pool,

porque los LUN delgados son la única forma en la que puede sobresuscribrse un pool. Si el pool solo contiene LUN gruesos, la alerta no se activa porque no hay riesgo de quedarse sin espacio debido a sobresuscripción.

4. La Figura 10 muestra la página Alert Settings, donde puede configurar y

ver alertas. Utilice la página para seleccionar la opción para recibir alertas por correo electrónico, mediante el servidor SMTP o alertas SNMP.

Figura 10. Definición de notificaciones automatizadas para las alertas de

almacenamiento

Nota: permitir que la asignación total exceda el 90 % de la capacidad total implica el

riesgo de quedarse sin espacio y afectar a todas las aplicaciones que utilicen LUN/sistemas de archivos delgados en el pool.

(37)

Instalación y configuración de hosts vSphere

En esta sección se proporciona información sobre la instalación y la configuración de los hosts vSphere y los servidores de infraestructura necesarios para que sean compatibles con la arquitectura. La Tabla 14 describe las tareas que se deben realizar.

Tabla 14. Tareas para la instalación de servidores

Instalación de vSphere Instale el hipervisor vSphere en los servidores

físicos implementados para la solución. vSphere Installation and Setup Guide Configuración de la red

vSphere Configure la red vSphere, incluida la troncalización de la tarjeta de interfaz de red (NIC), los puertos VMkernel, los grupos de puertos de máquinas virtuales y los frames jumbo.

vSphere Networking

Adición de hosts vSphere a grupos de almacenamiento VNX (variante de bloques)

Agregue los hosts vSphere a los grupos de almacenamiento creados en Preparación y configuración de arreglo de almacenamiento.

Servicio de soporte en línea de EMC

Conexión de las áreas de almacenamiento de datos de VMware

Conecte las áreas de almacenamiento de datos de VMware a los hosts vSphere implementados para la solución.

vSphere Storage Guide

Tras el encendido inicial de los servidores en uso para vSphere, confirme o active la configuración de la virtualización de CPU asistida por hardware y la configuración de la virtualización de la unidad de administración de memoria (MMU) asistida por hardware en el BIOS del servidor. Si los servidores cuentan con un controlador RAID, EMC recomienda configurar el espejeado en los discos locales.

Inicie los medios de instalación de vSphere e instale el hipervisor en cada uno de los servidores. Para la instalación, se requieren los nombres de host vSphere, las direcciones IP y una contraseña raíz. La Hoja de trabajo de configuración del cliente proporciona los valores adecuados.

En la guía deVMware vSphere Networking se describe la configuración de red de vSphere, incluido el balanceo de carga, la agregación de enlaces y las opciones de failover. Elija la opción de balanceo de carga apropiada de acuerdo con lo que soporta la infraestructura de red. Para obtener mayor información, consulte la lista de documentos en el Documentación de referencia.

Tarjetas de interfaz de red

Durante la instalación de vSphere, se crea un switch virtual estándar (vSwitch). De manera predeterminada, vSphere elige solo una NIC física como un enlace superior de vSwitch. Para mantener los requisitos de redundancia y ancho de banda, configure una NIC adicional al usar la consola vSphere o al establecer conexión con el host vSphere desde el cliente vSphere.

Cada servidor vSphere debe tener múltiples tarjetas de interfaz para cada red virtual con el fin de asegurar la redundancia y permitir el balanceo de carga de la red, la agregación de enlaces y el failover del adaptador de red.

Instalación de vSphere

Configuración de la red vSphere
