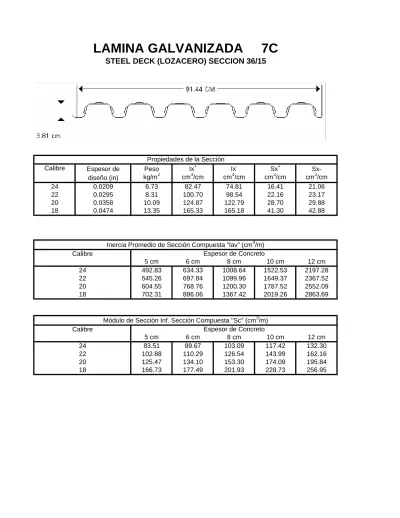

LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 36/15
Propiedades de la Sección
Calibre Espesor de Peso Ix+ Ix- Sx+
Sx-diseño (in) kg/m2 cm4/cm cm4/cm cm3/cm cm3/cm
24 0.0209 6.73 82.47 74.81 16.41 21.06
22 0.0295 8.31 100.70 98.54 22.16 23.17
20 0.0358 10.09 124.87 122.79 28.70 29.88
18 0.0474 13.35 165.33 165.18 41.30 42.88
Inercia Promedio de Sección Compuesta "lav" (cm4/m)
Calibre Espesor de Concreto
5 cm 6 cm 8 cm 10 cm 12 cm
24 492.83 634.33 1008.64 1522.53 2197.28
22 545.26 697.84 1099.96 1649.37 2367.52
20 604.55 768.76 1200.30 1787.52 2552.09
18 702.31 886.06 1367.42 2019.26 2863.69
Módulo de Sección Inf. Sección Compuesta "Sc" (cm3/m)
Calibre Espesor de Concreto
LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 36/15
Claros Maximos Sin Apuntalamiento (m)
Calibre Apoyo Espesor de concreto
5 cm 6 cm 8 cm 10 cm 12 cm 24 Simple 1.24 1.19 1.11 1.04 0.99 Dos claros 1.63 1.57 1.47 1.39 1.32 Tres claros 1.65 1.59 1.49 1.41 1.34 22 Simple 1.53 1.47 1.36 1.28 1.21 Dos claros 2.04 1.96 1.82 1.72 1.63 Tres claros 2.06 1.98 1.84 1.74 1.65 20 Simple 1.86 1.78 1.64 1.53 1.45 Dos claros 2.49 2.38 2.21 2.07 1.96 Tres claros 2.52 2.41 2.23 2.09 1.98 18 Simple 2.43 2.31 2.12 1.98 1.86 Dos claros 2.95 2.83 2.62 2.45 2.31 Tres claros 3.05 2.92 2.71 2.53 2.39
1. Los claros anteriores fueron determinados de acuerdo a la especificación de SDI (Steel Deck Institute) para peso de la lámina del concreto fresco y una carga de construcción distribuida de 98 kg/m2 ó puntual de 223 kg/m de ancho, al centro del claro, considerándose como limitantes un esfuerzo de trabajo de .6 Fy o una deflexión máxima de L/180 ó 1.9 cms.
2. Los valores que aparecen en la tabla superior, sólo serán válidos si la lámina está correctamente "fijada" a las vigas de apoyo.
3.Los claros deberán considerarse a "ejes" es decir a centros de apoyos.
Lozacero Sección 36/15 Volumen de concreto (m
3/m
2)
Espesor de concreto sobre la cresta 5 cm 6 cm 8 cm 10 cm 12 cm
Volumen de concreto 0.0634 0.0734 0.0934 0.1134 0.1334
Armando por temperatura
Espesor de concreto Especificación Ast. De la Sección Ast. Mínimo
sobre la cresta de la malla Especificada (cm2/cm) (cm2/cm)
5 y 6 cm 6 x 6 - 6/6 1.23 0.91
8 y 10 cm 6 x 6 - 4/4 1.69 1.52
LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 36/30
Propiedades de la Sección
Calibre Espesor Peso Ip In Sp Sn
in kg/m2 cm4/cm cm4/cm cm3/cm cm3/cm
24 0.0209 6.02 13.71 16.76 5.95 6.35
22 0.0295 8.33 21.54 25.39 9.86 10.08
20 0.0358 10.02 27.67 31.09 13.16 13.02
18 0.0474 13.14 39.38 41.43 19.98 17.91
Inercia Promedio de Sección Compuesta "lav" (cm4/m)
Calibre Espesor de Concreto
5 cm 6 cm 8 cm 10 cm 12 cm
24 318.69 439.46 765.68 1223.36 1833.94
22 346.15 476.26 826.27 1314.87 1963.71
20 375.25 515.18 890.43 1412.06 2101.93
LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 36/30
Claros Maximos Sin Apuntalamiento (m) Calibre Condición de apoyo Espesor de concreto 5 cm 6 cm 8 cm 10 cm 12 cm 24 Simple 1.94 1.87 1.74 1.66 1.58 Doble 2.62 2.53 2.37 2.26 2.15 Tripe 2.65 2.56 2.39 2.29 2.17 22 Simple 2.34 2.24 2.09 1.99 1.88 Doble 3.07 2.96 2.77 2.65 2.51 Tripe 3.17 3.06 2.87 2.74 2.60 20 Simple 2.73 2.62 2.43 2.31 2.19 Doble 3.48 3.36 3.15 3.00 2.85 Tripe 3.60 3.47 3.25 3.11 2.95 18 Simple 3.36 3.23 2.99 2.84 2.68 Doble 4.14 4.00 3.75 3.58 3.4 Tripe 4.28 4.13 3.87 3.70 3.51
1. Los claros anteriores fueron determinados de acuerdo a la especificación de SDI (Steel Deck Institute) para peso de la lámina del concreto fresco y una carga de construcción distribuida de 98 kg/m2 ó puntual de 223 kg/m de ancho, al centro del claro, considerándose como limitantes un esfuerzo de trabajo de .6 Fy o una deflexión máxima de L/180 ó 1.9 cms.
2. Los valores que aparecen en la tabla superior, sólo serán válidos si la lámina está correctamente "fijada" a las vigas de apoyo.
3.Los claros deberán considerarse a "ejes" es decir a centros de apoyos.
Sección 36/30 Volumen de concreto (m
3/m
2)
Espesor de concreto sobre la cresta 5 cm 6 cm 8 cm 10 cm 12 cm
Volumen de concreto 0.087 0.097 0.117 0.137 0.157
Armando por temperatura
Espesor de concreto Especificación Ast. De la Sección Ast. Mínimo
sobre la cresta de la malla Especificada (cm2/cm) (cm2/cm)
5 y 6 cm 6 x 6 - 6/6 1.23 0.91
8 y 10 cm 6 x 6 - 4/4 1.69 1.52
LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 4
Propiedades de la Sección
Calibre Espesor Peso Ip In Sp Sn
in kg/m2 cm4/cm cm4/cm cm3/cm cm3/cm
24 0.0209 5.70 57.12 52.68 13.86 14.10
22 0.0295 8.00 74.60 69.39 18.62 19.23
20 0.0358 9.54 90.95 86.51 23.66 24.78
18 0.0474 12.59 121.09 119.12 33.26 36.24
Inercia Promedio de Sección Compuesta "lav" (cm4/m)
Calibre Espesor de Concreto
5 cm 6 cm 8 cm 10 cm 12 cm
24 714.26 905.62 1388.60 2024.53 2836.24
22 794.40 1005.75 1537.29 2233.38 3117.02
20 848.70 1072.49 1634.37 2368.28 3297.35
LAMINA GALVANIZADA 7C
STEEL DECK (LOZACERO) SECCION 4
Losasero Sección 4 Claros Maximos Sin Apuntalamiento (m)Calibre Apoyo Espesor de concreto
5 cm 6 cm 8 cm 10 cm 12 cm Simple 1.77 1.70 1.59 1.50 1.42 24 Dos claros 2.38 2.29 2.15 2.03 1.93 Tres claros 2.41 2.32 2.17 2.05 1.95 Simple 2.12 2.04 1.90 1.79 1.69 22 Dos claros 2.83 2.73 2.55 2.40 2.28 Tres claros 2.91 2.80 2.61 2.46 2.33 Simple 2.46 2.36 2.19 2.06 1.95 20 Dos claros 3.20 3.08 2.89 2.72 2.58 Tres claros 3.31 3.19 2.98 2.81 2.67 Simple 3.00 2.87 2.67 2.50 2.36 18 Dos claros 3.85 3.71 3.48 3.28 3.11 Tres claros 3.98 3.84 3.59 3.39 3.22
1. Los claros anteriores fueron determinados de acuerdo a la especificación de SDI (Steel Deck Institute) para peso de la lámina del concreto fresco y una carga de construcción distribuida de 98 kg/m2 ó puntual de 223 kg/m de ancho, al centro del claro, considerándose como limitantes un esfuerzo de trabajo de .6 Fy o una deflexión máxima de L/180 ó 1.9 cms.
2. Los valores que aparecen en la tabla superior, sólo serán válidos si la lámina está correctamente "fijada" a las vigas de apoyo.
3.Los claros deberán considerarse a "ejes" es decir a centros de apoyos.
Lozacero Sección 4 Volumen de concreto (m3 /m2)
Espesor de concreto sobre la cresta 5 cm 6 cm 8 cm 10 cm 12 cm
Volumen de concreto 0.0850 0.0950 0.1150 0.1350 0.1550
Armando por temperatura
Espesor de concreto Especificación Ast. De la Sección Ast. Mínimo
sobre la cresta de la malla Especificada (cm2/cm) (cm2/cm)
5 y 6 cm 6 x 6 - 6/6 1.23 0.91
8 y 10 cm 6 x 6 - 4/4 1.69 1.52
