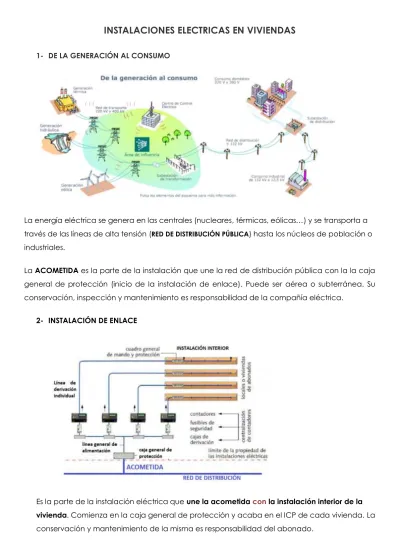

INSTALACIONES ELECTRICAS EN VIVIENDAS
1- DE LA GENERACIÓN AL CONSUMOLa energía eléctrica se genera en las centrales (nucleares, térmicas, eólicas…) y se transporta a través de las líneas de alta tensión (RED DE DISTRIBUCIÓN PÚBLICA) hasta los núcleos de población o industriales.
La ACOMETIDA es la parte de la instalación que une la red de distribución pública con la la caja general de protección (inicio de la instalación de enlace). Puede ser aérea o subterránea. Su conservación, inspección y mantenimiento es responsabilidad de la compañía eléctrica.
2- INSTALACIÓN DE ENLACE
Es la parte de la instalación eléctrica que une la acometida con la instalación interior de la vivienda. Comienza en la caja general de protección y acaba en el ICP de cada vivienda. La conservación y mantenimiento de la misma es responsabilidad del abonado.
Consta de:
Caja general de protección
(CGP):
Se instala en la fachada del edificio y en su interior se encuentran unos fusibles que evitan que averías en la línea del cliente se propaguen a través de la red de suministro y afecten a otros abonados. Línea general de alimentación (LGA) o línea repartidora: Conecta la caja general de protección con el cuarto de contadores. En viviendas unifamiliares no existe.
Cuarto de contadores: Es el lugar donde se encuentran los fusibles de seguridad y los contadores encargados de registrar la energía consumida en
Kw
xh
de los abonados. Su instalación y control lo hace la compañía eléctrica. Están precintados para evitar su manipulación. Pueden ser propiedad del abonado o estar alquilados.
3- INSTALACIÓN INTERIOR DE LA VIVIENDA
La instalación de enlace, situada en zonas comunes del edificio, acaba al empezar la instalación interior de cada vivienda, que está constituida por los siguientes elementos:
INTERRUPTOR DE CONTROL DE POTENCIA (ICP): Desconecta de forma automática toda la instalación eléctrica de la vivienda cuando la potencia de todos los aparatos en funcionamiento sobrepasa la potencia contratada por el usuario. Sirve para LIMITAR la potencia que puedas utilizar.
CUADRO GENERAL DE MANDO Y PROTECCIÓN (CGMP): Se compone de diversos dispositivos encargados de proteger, conectar y desconectar la instalación interior de la vivienda:
ICP
INTERRUPTOR GENERAL AUTOMÁTICO (IGA): Es un magnetotérmico que abre todo el circuito cuando la intensidad sobrepasa el valor máximo (al menos 25A). Protege la instalación contra sobrecargas y cortocircuitos.
INTERRUPTOR DIFERENCIAL (ID): Dispositivo capaz de detectar fugas de corriente en la instalación protegiendo de esta manera a las personas de electrocuciones. Debe saltar con fugas superiores a 30 mA.
PEQUEÑOS INTERRUPTORES AUTOMÁTICOS (PIA): Protegen contra sobrecargas y cortocircuitos cada uno de los circuitos independientes de la vivienda (la intensidad a la que se deben desconectar depende del circuito). Permiten desconectar zonas individualmente.
ID
Sobrecarga: exceso de consumo eléctrico (la intensidad de corriente por un conductor es mayor que la que puede soportar.
Cortocircuito: contacto directo o accidental entre fase y neutro. Puede ser debido al deterioro del aislante del cable, a una conexión defectuosa o a la presencia de agua.
LINEA DE TOMA DE TIERRA: Cable de color amarillo-verde que evita el paso de corriente al usuario por un fallo de aislamiento de los conductores. Está conectado a la red de tierra del edificio, que son unas picas que se encuentran en la cimentación.
Pica o electrodo de TT
PUNTOS FINALES DE CONSUMO: Serían los puntos de luz y las bases de enchufe a los que se conectan todos los receptores de la vivienda (tv, nevera, horno, tostadora…..).
4- GRADO DE ELECTRIFICACIÓN DE UNA VIVIENDA
El reglamento electrotécnico de baja tensión
(REBT)
, vigente en España desde 2002, establece el grado de electrificación de una vivienda en función de las necesidades que se planteen y describe el número y las características de los distintos circuitos que hay que instalar. El grado de electrificación de una vivienda hace referencia a la carga eléctrica que deberá soportar la instalación eléctrica de dicha vivienda. Por ejemplo, la carga eléctrica que tendrá que soportar la instalación eléctrica de un chalet de 200m2 será mucho mayor que la que se hade soportar en un estudio de 50 m2 (menos habitaciones, menos puntos de luz, menos enchufes,
menos aparatos eléctricos, etc.).
Según el tipo de vivienda se definen 2 grados de electrificación distintos (Básico y Elevado). Cada uno identifica la potencia mínima que la instalación debe soportar a 230 V, así como los circuitos independientes con los que la instalación debe contar.
El grado de electrificación básico tiene que cubrir posibles necesidades primarias de consumo sin que sea necesario realizar futuras obras de ampliación. Se prevé una potencia mínima de 5750w a 230V, independientemente de la potencia que después contrate el usuario. Las viviendas con grado de electrificación básico incorporan 5 circuitos:
C1: circuito de alumbrado (máximo 30 puntos de luz).
C2: circuito de tomas de corriente de uso general (máximo 20) y frigorífico. C3: circuito para cocina y horno.
C4: circuito para lavadora, lavavajillas y termo.
C5: circuito para tomas de corriente de baño y dependencias auxiliares de cocina.
El grado de electrificación elevado está previsto para una vivienda cuya superficie supere los 160m2 o cuando se quieran incluir alguno de los siguientes circuitos:
C6 Circuito adicional del tipo C1, por cada 30 puntos de luz
C7 Circuito adicional del tipo C2, por cada 20 tomas de corriente de uso general o si la
C8 Circuito destinado a la instalación de calefacción eléctrica, si existe previsión de ésta.
C9 Circuito destinado a la instalación aire acondicionado, cuando existe previsión de éste.
C10 Circuito destinado a la instalación de una secadora independiente si existe previsión.
C11 Circuito destinado a la alimentación del sistema de automatización, gestión técnica
de la energía y de seguridad, cuando exista previsión de éste.
C12 Circuitos adicionales de cualquiera de los tipos C3 o C4, cuando se prevean, o circuito
adicional del tipo C5, cuando su número de tomas de corriente exceda de 6.
La potencia mínima prevista es de 9200w.
Todos los circuitos independientes de la vivienda tienen dos conductores (fase y neutro), que transportan corriente alterna monofásica a baja tensión (230V). A ellos se les añade el cable de conexión a la red de tierra del edificio. Los conductores son de cobre con un aislamiento de plástico y su sección depende de la potencia que deba consumir cada circuito:
FASE: Es el conductor por el que entra la corriente en la vivienda y llega a los distintos receptores de la instalación. Su aislamiento puede ser de color marrón, negro o gris.
NEUTRO: (conductor de retorno que cierra el circuito) Por él la corriente sale de la vivienda después de llegar a los puntos de consumo. El color de su aislamiento es siempre azul.
TOMA DE TIERRA: conductor que normalmente no lleva corriente si el circuito funciona bien. Está conectado a la red de tierra del edificio, y sirve de camino alternativo a la corriente en caso de que exista una fuga o un mal contacto, reduciendo así el riesgo de electrocución. Su aislamiento es de color amarillo y verde.
clema o regleta
Los cables se distribuyen por la vivienda a través de tubos corrugados de PVC de diversos grosores, que conducen los cables hasta las cajas de derivación y las cajas para elementos de maniobra.
Las cajas de derivación son cajas de plástico donde se realizan conexiones (derivaciones y empalmes) de los cables eléctricos. Para que la derivación o el empalme se haga correctamente, se deben utilizar regletas o clemas de conexión.
5- CIRCUITOS BÁSICOS DE LA VIVIENDA:
CUADRO RESUMEN DEL GRADO DE ELECTRIFICIACIÓN DE UNA VIVIENDA
Grado de Electrificación
Alcance de electrificación Circuitos independientes que ha de incorporar Nº max. tomas o puntos de uso Intensidad (A) Sección (mm2)
BÁSICO
Potencia mínima de 5750w.Debe cubrir necesidades básicas sin necesidad de obra posterior
C1: iluminación C2: tomas de corriente generales y frigorífico C3: tomas de cocina y horno C4: tomas de lavadora, lavavajillas y termo C5: tomas de corriente de baño y auxiliares de cocina
30 20 2 3 6 10 16 25 20 16 1,5 2,5 6 4 2,5
ELEVADO
Potencia mínima de 9200w.-Viviendas con una superficie útil mayor de 160m2
-Viviendas que requieran algún circuito del tipo c8,
c9, c10 o c11.
Además de los circuitos de grado de electrificación básico debe incorporar alguno de los siguientes:
C6: circuito adicional tipo c1 por cada 30 puntos de luz C7: circuito adicional tipo c2 por cada 20 tomas corriente C8: calefacción C9: aire acondicionado C10: secadora independiente C11: domótica y seguridad C12: tipo c3, c4 o c5 adicional MAGNITUDES ELECTRICAS:
MAGNITUD UNIDAD FÓRMULA
