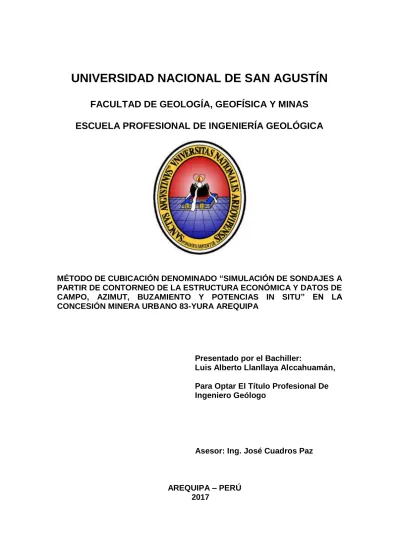

MÉTODO DE CUBICACIÓN DENOMINADO “SIMULACIÓN DE SONDAJES A PARTIR DE CONTORNEO DE LA ESTRUCTURA ECONÓMICA Y DATOS DE CAMPO, AZIMUT, BUZAMIENTO Y POTENCIAS IN SITU” EN LA CONCESIÓN MINERA URBANO 83-YURA AREQUIPA

Presentado por el Bachiller:

Luis Alberto Llanllaya Alccahuamán,

Para Optar El Título Profesional De Ingeniero Geólogo

Asesor: Ing. José Cuadros Paz

AREQUIPA – PERÚ 2017

(2)

0

I

DEDICATORIA

A mis queridos padres Hilario y Josefina quienes con su apoyo incondicional, su cariño y su comprensión han sabido educarme para ser una persona de bien y un correcto profesional.

A Nora Gamarra, por ser la persona que me animo a cumplir mis metas.

A Dios por la oportunidad de cumplir una meta más en mi vida.

(3)

II

AGRADECIMIENTO

Quiero expresar un profundo agradecimiento a la representante de la concesión minera Urbano 83, la Sra. María Aguilar Cornejo, por la autorización, así como por las facilidades otorgadas en favor a la realización de este trabajo tan importante.

Asimismo, un agradecimiento especial al Ing. José Cuadros Paz, por su valioso tiempo brindado en mi asesoramiento.

A cada una de las personas cercanas a mí en el ámbito profesional de estos últimos meses que influyeron enormemente en mi estado de ánimo.

(4)

III

RESUMEN

La Concesión minera “Urbano 83” se ubica en la Región Arequipa,

Provincia Arequipa, Distrito Yura, entre los kilómetros 08 y 18 de la carretera hacia Huanca en dirección NW, a una altitud de 2600 m.s.n.m. en promedio, constituye una poligonal cerrada con un área de 1000 ha (1km x 10km), donde afloran netamente rocas sedimentarias de la formación Labra del Grupo Yura, con un buzamiento de 35° NW en promedio.

La explotación que se realiza es de tipo artesanal, en cualquier mes del año según la demanda, llevado a cabo con un determinado número de trabajadores.

En el presente trabajo se realiza un estudio de la geología regional por medio de secciones dirigidas, para entender a cabalidad la génesis de la formación labra.

Se procede a la toma de datos como contorneo o mapeo, azimut y buzamiento de la estructura a evaluar, así también se provee de conceptos para la proyección de puntos a partir del contorneo de la estructura, del cual se generan datos Collar, Survey y Geo para la obtención del solido 3d de la estructura económica o manto laja. Así mismo se generan una serie de planos (Geológicos, topográficos, exposición de recursos, ocurrencia de piedra laja) de escala pequeña a media, con la finalidad de plasmar los detalles y analizarlos con una descripción más detallada.

La cubicación la realizamos con software minero Minesight v 4.0

El estudio de campo se dio inicio en el año 2016 en el mes de mayo, el equipo de trabajo se conformó por un Geólogo Senior, un asistente de campo, un personal de transporte y el autor. Asimismo se realizaron la recopilación de datos Azimut y buzamiento, toma de muestras, medición de contactos, y posterior tratamiento en gabinete para la obtención de planos.

(5)

IV DEDICATORIA ... I AGRADECIMIENTO ... II RESUMEN ... III CAPITULO I ... 1 INTRODUCCIÓN ... 1 1.1 Ubicación y extensión ... 1 1.2 Accesibilidad ... 2 1.3 Justificación ... 4

1.4 Formulación del problema ... 4

1.5 Alcances y limitaciones ... 5 1.5.1 Alcances ... 5 1.5.2 Limitaciones... 5 1.6 Variables ... 5 1.6.1 Variable Independiente ... 5 1.6.2 Variable Dependiente ... 5

1.7 Objetivo del trabajo ... 5

1.8 Hipótesis ... 6 1.9 Método de trabajo ... 6 1.10 Cronograma de actividades. ... 7 1.11 Antecedentes ... 7 CAPITULO II ... 8 FISIOGRAFÍA ... 8 2.1 Relieve y Altitudes... 8 2.2 Unidades Geomorfológicas ... 8 2.2.1 Planicie Costanera ... 8 2.2.2 Cordillera de Laderas ... 9

2.2.3 Estribaciones del Altiplano ... 9

2.2.4 Altiplanicies ... 9

2.2.5 Arco volcánico del Barroso ... 10

2.2.6 Penillanura de Arequipa ... 10 2.3 Drenaje e Hidrología ... 12 2.4 Clima ... 14 2.5 Flora y Fauna ... 15 2.5.1 Flora ... 15 2.5.2 Fauna ... 15 CAPITULO III ... 17 GEOLOGIA REGIONAL ... 17

(6)

V

3.1 Generalidades ... 17

3.2 Estratigrafía ... 17

3.2.1 Complejo Basal de la Costa (Npe-gn) ... 19

3.2.2 Volcánico Chocolate (Ji-cho) ... 19

3.2.3 Formación Socosani (Jm-so) ... 20

3.2.4 Grupo Yura ... 20

3.2.5 Formación Murco (Ki-mu) ... 23

3.2.6 Formación Arcurquina (Kis-ar) ... 23

3.2.7 Formación Chilcane (Ks-chi) ... 24

3.2.8 Grupo Tacaza (Nm-ta) ... 24

3.2.9 Formación Millo (Np-mi) ... 25

3.2.10 Formación Añashuyaco (Np-añ) ... 25

3.2.11 Grupo Barroso (Qpl-barr) ... 25

3.2.12 Depósitos Coluviales (Qh-co) ... 26

3.2.13 Depósitos Aluviales (Qh-al) ... 26

3.3 ROCAS INTRUSIVAS ... 27

3.3.1 Tonalita Torconta (Ji-to/torc) ... 27

3.3.2 Tonalita de Laderas (Ki-to/la) ... 27

CAPITULO IV ... 29

GEOLOGIA LOCAL ... 29

4.1 Generalidades ... 29

4.2 Estratigrafía ... 31

4.2.1 Formación Labra (Js-la) ... 31

4.2.2 Formación Gramadal (Js-gr) ... 35

4.2.3 Grupo Tacaza Superior (Nm-ta) ... 35

4.2.4 Formación Añashuayco (Np-añ) ... 35

4.2.5 Depósitos Coluviales (Qh-co) ... 35

4.2.6 Depósitos Aluviales (Qh-al) ... 35

4.2.7 Columnas estratigráficas por zonas ... 38

CAPITULO V ... 46

GEOLOGIA ESTRUCTURAL ... 46

5.1 Secciones estructurales (Ámbito regional) ... 46

5.1.1 Sección estructural: Línea A-A’ ... 47

5.1.2 Sección estructural: Línea B-B’ ... 49

5.1.3 Sección estructural: Línea C-C’ ... 51

5.1.4 Sección estructural: Línea D-D’ ... 53

(7)

VI

FUNDAMENTOS DE CUBICACION POR PROYECCION ... 55

6.1 Condición requerida ... 55

6.2 La piedra laja ... 56

6.2.1 Ocurrencias en el Perú ... 57

6.2.2 Propiedades físicas de la piedra laja ... 58

6.3 Cubicación ... 59

6.4 Recurso Mineral: ... 59

6.4.1 Recurso mineral inferido ... 59

6.4.2 Recurso mineral indicado ... 60

6.4.3 Recurso mineral medido ... 60

6.5 Bases para la proyección de Sondajes Simulados ... 61

6.5.1 Cálculo del buzamiento real a partir del buzamiento aparente ... 61

6.5.2 La declinación magnética ... 62

6.5.3 Distancia entre dos puntos ... 62

6.6 Simulación de Sondajes ... 62

6.6.1 Proyección puntos (Generación de sondajes) y potencia aparente 62 6.6.2 Sondajes: ... 64

6.7 Generación de perfiles transversales ... 65

6.8 Calculo de volúmenes, áreas y tonelajes ... 66

6.8.1 Volumen ... 66 6.8.2 % Castigo ... 66 6.8.3 Áreas ... 66 6.8.4 Gravedad específica ... 67 6.8.5 Tonelaje ... 67 CAPITULO VII ... 68

CUBICACIÓN DE LAS 04 ZONAS POR PROYECCIÓN ... 68

7.1 Toma de datos ... 69

7.2 Pasos para la proyección de sondajes ... 71

7.3 Zona 01 ... 74

7.4 Zona 02 ... 84

7.5 Zona 03 ...114

7.6 Zona 04 ...145

7.7 Resumen de tonelajes, volúmenes y áreas calculadas por zonas. ....162

CONCLUSIONES ... 163

RECOMENDACIONES ... 164

(8)

VII

ANEXOS ... 167

INDICE DE PLANOS Plano 1: Plano de Ubicación. ... 3

Plano 2: Plano Geomorfológico. ... 11

Plano 3: Plano Hidrográfico. ... 13

Plano 4: Plano Regional. ... 28

Plano 5: Plano Geológico Local, Concesión Minera Urbano 83. ... 36

Plano 6: Mapa de ocurrencia de piedra laja en el sur del Perú. ... 57

Plano 7: Plano de recursos Piedra laja en la Concesión Urbano 83. ... 73

Plano 8: Zona 01, veta tipo manto 01, malla de sondajes 25m ... 77

Plano 9: Zona 02, veta tipo manto1, malla de sondajes 25m ... 87

Plano 10: Zona 02, Veta tipo manto 02, malla de sondajes 30m ... 97

Plano 11: Zona 02, Veta tipo manto 03, malla de sondajes 15m ...107

Plano 12: Zona 03, Veta tipo manto 01, malla de sondajes 15 m ...118

INDICE DE SECCIONES Sección 1: Línea A-A' ... 48

Sección 2: Línea B-B' ... 50

Sección 3: Línea C-C' ... 52

Sección 4: Línea D-D' ... 54

Sección 5: Sección A-A’, Escala 1/750 ... 78

Sección 6: Sección B-B’, Escala 1/750 ... 79

Sección 7: Sección C-C’, Escala 1/750 ... 80

Sección 8: Sección A-A’, Escala 1/1250... 88

Sección 9: Sección B-B’, Escala 1/1250... 89

Sección 10: Sección C-C’, Escala 1/1250 ... 90

Sección 11: Sección A-A’, Escala 1/1500... 98

Sección 12: Sección B-B’, Escala 1/1500... 99

Sección 13: Sección C-C’, Escala 1/1250 ...100

Sección 14: Sección A-A’, Escala 1/1000...108

Sección 15: Sección B-B’, Escala 1/1000...109

(9)

VIII

INDICE DE TABLAS Tabla 1: Coordenadas UTM de la Concesión Minera "Urbano 83" (WGS84) .... 2

Tabla 2: Itinerario. ... 2

Tabla 3: Planteamiento de problema ... 4

Tabla 4: Cronograma de Actividades en la elaboración de tesis. ... 7

Tabla 5: Principales especies de Flora ... 15

Tabla 6: Principales especies de faunas ... 16

Tabla 7: Pesos específicos por zonas. ... 67

Tabla 8: Datos de campo Zona 01, manto1 ... 76

Tabla 9: Puntos de control Zona1, manto1 ... 76

Tabla 10: Cálculo de los puntos a proyectar en base a puntos de control Zona 0 01 veta01. ... 81

Tabla 13: Cálculo de los puntos a proyectar en base a puntos de control Zona 0 02, manto 01. ... 91

Tabla 16: Cálculo de los puntos a proyectar en base a puntos de control Zona 0 02, manto 02. ...101

Tabla 17: Datos de campo Zona 02, manto3 ...106

Tabla 18: Puntos de control Zona2, manto3 ...106

Tabla 22: Cálculo de los puntos a proyectar en base a puntos de control Zona 0 03, manto 01, ...122

(10)

IX

Tabla 31: Cálculo de los puntos a proyectar en base a puntos de control Zona

0 04, manto 01. ...151

Tabla 35: Cuadro resumen de recursos de piedra laja en m2 ...162

Tabla 36: Collar veta tipo manto 01, Zona 01. ...168

Tabla 37: Survey veta tipo manto 01, Zona 01. ...169

Tabla 38: Geo veta tipo manto 01, Zona 01. ...170

Tabla 51: Collar veta tipo manto 2 Zona 03. ...211

Tabla 52: Survey veta tipo manto 02 Zona 03. ...213

Tabla 53: Geo veta tipo manto 02 Zona 03. ...214

INDICE DE FIGURAS Figura 1: Columna Estratigráfica Regional. ... 18

Figura 2: Columna Estratigráfica Local Urbano 83 ... 30

Figura 3: Detalle estratigráfico Fm Labra, según Benavides, 1962... 32

Figura 4: Divisiones segun profundidades del entorno marino. ... 33

Figura 5: Características de un ambiente superficial dominado por tormentas, 0 Gary nichols (2009), pag 217. ... 33

Figura 6: Perfil generalizada de la playa y zona costera mostrando actividad de 0 las corrientes. ... 34

Figura 7: Hipótesis del origen de la cubierta ... 41

Figura 8: Columna estratigráfica en la zona 1. ... 42

(11)

X

Figura 12: Clasificación de recursos y reservas. ... 60

Figura 13: Proyección de puntos a partir de un punto de control. ... 63

Figura 14: Determinación de la potencia aparente a partir de la real. ... 64

Figura 15: Perfiles transversales espaciados regularmente. ... 65

Figura 16: Rendimiento ("x" m2) por 1m3 ... 66

Figura 17: Muestras por zonas. ... 67

Figura 18: Vista 3D Sondajes simulados en la Zona 01, tramo verde: estéril 0 simulado; tramo rojo: laja económica interceptada. ... 83

Figura 19: Vista 3D, Urbano 83 Zona 01, donde las líneas azules representan 0 recurso inferido... 83

Figura 20: Vista 3D Sondajes simulados en la Zona 02, tramo verde: estéril 0 simulado; tramo rojo: veta tipo manto interceptada. ...113

Figura 21: Vista 3D, Urbano 83 Zona 02, donde las líneas azules representan 0 recurso inferido...113

Figura 22: Vista 3D Sondajes simulados en Zona 03, tramo verde: estéril 0 simulado; tramo rojo: veta tipo manto interceptada. ...144

Figura 23: Vista 3D, Urbano 83 Zona 03, donde las líneas azules representan 0 laja indicada. ...144

Figura 24: Vista 3D Sondajes simulados en la Zona 04, tramo verde: estéril 0 simulado; tramo rojo: veta tipo manto interceptada. ...161

Figura 25: Vista 3D, Urbano 83 Zona 04, donde las líneas azules representan 0 laja indicada. ...161

Figura 26: Cubicación veta tipo manto 01, Zona1. ...243

Figura 35: Informe de ensayo fisico químico p1 ...246

Figura 36: Informe de ensayo fisico químico p2 ...247

INDICE DE FOTOS Foto 1: Fauna de la zona, donde La foto 1A muestra vizcacha, Foto 1B 0 Calandria y Foto 1C Zorro. ... 16

Foto 2: Formación Chocolate, tomada en el quebrada rio Yura, 3 km al oeste 0 del V. Nicholsón, Vista SW a NE. ... 19

Foto 3: Volcánico Barroso contorneado por la línea roja, vista aérea. ... 26

Foto 4: Contacto de lutitas negras fisibles de la Fm Cachíos con la arenisca 0 cuarzosa de la Fm Labra, vista mirando al norte. ... 31

Foto 5: Bioturbación hallada en el perfil 2. ... 34

Foto 6: Laminación Cruzada. ... 39

(12)

XI

Foto 8: Material coluvial con clastos de areniscas cuarzosas centimétricos a

0 métricos, envueltas en matriz de arena fina y ceniza volcánica. ... 40

Foto 9: Medida de rumbo y buzamiento. ... 69

Foto 10: Contorneo de los límites del manto. ... 70

Foto 11: Muestras tomadas en campo. ... 70

Foto 12: Vista panorámica del manto. ... 74

Foto 13: Manto de laja económica del perfil 1, vista mirando hacia en este. ... 74

Foto 14: Fracturamiento al techo del manto de laja de 0,5 m de promedio, 0 cantera 01 ... 75

Foto 15: Vista panorámica del manto 1. ... 84

Foto 16: Manto 1 de laja económica del perfil 2, con un fracturamiento 0 promedio de 0,5 m, vista mirando al oeste. ... 85

Foto 17: Vista panorámica del manto 2 y manto 3. ... 94

Foto 18: Manto 2 de laja económica del perfil 02, presenta un fracturamiento 0 promedio de 1 m, vista mirando al norte. ... 94

Foto 19: Manto 3 de laja económica del perfil 2, con un fracturamiento 0 promedio de 1 m, vista mirando al oeste. ...105

Foto 20: Vista panorámica del manto 1. ...114

Foto 21: Manto 01 de laja económica del perfil 3A, vista mirando al este...114

Foto 22: Fracturamiento del manto 01 con un promedio de 1m, vista mirando al 0 este. ...115

Foto 23: Vista panorámica del manto 2 y manto 3. ...127

Foto 24: Manto 2 de laja económica del perfil 3B, con un fracturamiento 0 promedio de 1,20 m, vista mirando hacia el oeste. ...127

Foto 25: Manto 3 de laja económica del perfil 3B, con un fracturamiento 0 promedio de 1 m, vista mirando hacia el este. ...135

Foto 26: Manto de laja económica del perfil 4, con un fracturamiento promedio 0 0,5 m, vista mirando al este. ...145

(13)

1

CAPITULO I

INTRODUCCIÓN

En la actualidad contamos con una serie de métodos de cubicación, desde los clásicos o geométricos (Método de perfiles, triángulos, polígonos, etc) hasta los modernos usando softwares de modelamiento, en el presente estudio mostraremos como obtener un volumen de un cuerpo, el cual debe estar sujeto bajo ciertas condiciones tales como ser tabular y homoclinal.

Llamaremos a este método “simulación de sondajes a partir de contorneo de la estructura económica y datos de campo, azimut buzamiento y potencias in situ”, el cual se sustenta en proyecciones trigonométricas, para la generación de los sondajes diamantinos simulado y a partir de éstos generar secciones, para posteriormente llevarlos a modelar mediante software Minesight y obtener un volumen, con ello se aportara un nuevo método derivado de proyecciones para estructuras que cumplan la condición mencionada, debiendo resaltar que su ventaja radica en que podemos establecer la densidad de los perfiles dándole gran precisión.

1.1 Ubicación y extensión

La Concesión minera “Urbano 83”, geográficamente se encuentra ubicado en el Flanco Occidental de la Cordillera Occidental de los Andes del Perú, en el distrito de Yura, provincia de Arequipa, departamento de Arequipa, con una

(14)

2

La concesión urbano 83 está ubicada dentro de las hojas del cuadrángulo de Arequipa 33s1, 33s2, 33s3 y 33s4, con mayor extensión en ésta última, con las siguientes coordenadas:

Tabla 1: Coordenadas UTM de la Concesión Minera "Urbano 83" (WGS84)

Vértice 1: 207906.11m E 8203453.28m S

Vértice 2: 207983.70m E 8202456.30m S

Vértice 3: 198013.99m E 8201680.40m S

Vértice 4: 197936.40m E 8202677.37m S

La zona de estudio general tiene una área de 1000 Há, 2200m de perímetro, sectorizándolo en cuatro zonas de estudio específicos, véase Plano 7: Plano de recursos Piedra laja en la Concesión Urbano 83.

1.2 Accesibilidad

El acceso a la cantera se realiza desde la ciudad de Arequipa partiendo a través de la carretera asfaltada Arequipa – Puno, recorriendo 30 km.; desde allí se desvía hacia el Oeste por la carretera afirmada Yura – Huanca hasta el km. 8 que es el punto de inicio de la Concesión Urbano 83 hasta el km. 18.

La concesión Urbano 83 se emplaza colindante y paralela a la vía antes mencionada. Existen además algunas trochas carrozables que permiten ingresar a la zona explotable de la concesión minera.

Tabla 2: Itinerario.

Itinerario Distancia Tiempo Carretera

Arequipa - Yura 30.00 Km. 30 minutos. Asfaltada

Yura – Kilómetro 8 16.00 Km. 15 minutos Afirmada

(15)

3

(16)

4

1.3 Justificación

Ante la necesidad de venta de la concesión minera urbano 83 por parte del titular, la cual presenta como recurso mineral no metálico a mantos de laja aflorando en superficie, y además observándose en campo la particularidad de disponerse de manera homoclinal y tabular, se procedió a diseñar un método de cubicación práctico, innovador basado en tales particularidades, la cual nos

permitiría evaluar los 9 mantos dentro de la concesión, véase Plano 7 y servir de

base para su venta, así como aportar un método de cubicación para cuerpos que guarden la condición señalada independientemente de si son metálicos o no metálicos.

1.4 Formulación del problema

Nos planteamos la siguiente interrogante ¿Cómo se puede cubicar una estructura económica tabular y homoclinal (Vetas, mantos) de forma innovadora y con precisión aceptable, que los otros métodos de cubicación conocidos, a partir de proyecciones del contorneo de la misma?

Tabla 3: Planteamiento de problema

PROBLEMA CAUSAS EFECTO

¿Cómo se puede cubicar una estructura económica tabular y homoclinal (Vetas, mantos) de forma innovadora y con precisión aceptable, que los otros métodos de cubicación conocidos, a partir de proyecciones del contorneo de la misma? Condición de la estructura económica: Tabular y homoclinal. Falta de evaluación del problema propuesto Demostrar un nuevo método de cubicación para tales estructuras.

(17)

5

1.5 Alcances y limitaciones

1.5.1 Alcances

El método es aplicable a estructuras tabulares de disposición homoclinal, tales como mantos, vetas.

1.5.2 Limitaciones

El método presentado no es aplicable a depósitos de estructuras irregular como tipo Skarn, pórfido, etc.

1.6 Variables

1.6.1 Variable Independiente

Cuerpo bajo la condición: Tabular y homoclinal.

1.6.2 Variable Dependiente

Medidas de campo, azimut, buzamientos y potencias.

1.7 Objetivo del trabajo

Objetivo General

 Este trabajo tiene el objetivo principal de demostrar la utilidad de un nuevo

método de cubicación basado en proyecciones, a partir del contorneo de la estructura económica, datos de azimuts, buzamientos y potencias en superficie para cuerpos de forma tabular y homoclinal.

Objetivos específicos

 Simular sondajes diamantinos a partir de datos de azimut, buzamiento y

potencias

 Cubicar los 9 mantos de laja dentro de la concesión Urbano 83 aplicando

el nuevo método presentado.

 Entender la estratigrafía de la formación Labra, mediante la elaboración

de columnas estratigráficas dirigidas, para así comprender la génesis de la formación Labra.

(18)

6

 Para optar el título profesional de Ingeniero Geólogo en la Facultad de

Geología, Geofísica y minas, de la Universidad Nacional de San Agustín de Arequipa.

1.8 Hipótesis

Se puede estimar el volumen de un cuerpo tabular y homoclinal a partir del contorneo de la estructura a evaluar, y datos de azimut, buzamiento y potencias de la misma, basada en proyecciones, generando sondajes y secciones transversales.

1.9 Método de trabajo

El presente trabajo siguió las siguientes 3 etapas:

Primera etapa de recopilación de material bibliográfico referente a estudios de piedras lajas citados en la bibliografía de este estudio y reconocimiento de campo.

Segunda etapa de recopilación de datos estructurales como azimut y buzamiento en los bancos de arenisca (Piedra laja), así como sus respectivos contactos, medidas de potencias del banco considerado económico, por último toma de muestras representativas en cada afloramiento.

Tercera etapa con la data de campo, se elaboraron planos y secciones, además se simularon una malla de sondajes, para el modelado de los bancos.

(19)

7

1.10 Cronograma de actividades.

El proceso para la elaboración de la presente tesis, tiene por duración un año aproximadamente, comprendiendo desde la etapa de planteamiento del tema, desarrollo, resultados y sustentación, especificado en el siguiente cuadro.

Tabla 4: Cronograma de Actividades en la elaboración de tesis.

Cronograma de actividades MESES DEL AÑO 2016

1 2 3 4 5 6 7 8 9 10 11 12 Gabinete Planteamiento x x Revisión x x Recopilación x x x Campo Reconocimiento Geológico x x x Contorneo de la estructura

y toma de datos de campo

x x x x x

Toma de Muestras por frentes de explotación x x x x Laboratorio y Gabinete Elaboración de Planos x x x x x x x Resultados x x Presentación de Tesis x x x 1.11 Antecedentes

Se han encontrado los siguientes trabajos:

1. Geología, cálculo de reservas e industrialización de las areniscas de las concesiones mineras Benca 90 & Loreangela I-Yura Arequipa.

2. Caracterización sedimentológica y geológica económica de las canteras de piedras lajas en la localidad de Yura, Arequipa

3. Índice de calidad de macizo rocoso y geología económica de piedra laja

(20)

8

CAPITULO II

FISIOGRAFÍA

2.1 Relieve y Altitudes

La zona de estudio, pertenece a la unidad geomorfológica denominada estribaciones del altiplano, localizada hacia el oeste de la vertiente occidental de la cordillera de los andes del sur del Perú, conocida como cordillera volcánica, estando a una distancia de 25 km dirección oeste del volcán Chachani, con altitudes que van desde los 2270 m.s.n.m. hasta los 2953 m.s.n.m.

La zona corresponde a la región Quechua, que está comprendida desde los 2300 hasta los 3500 m.s.n.m., según la clasificación del Dr. Javier Pulgar Vidal. El relieve de la zona es agreste, moderadamente accidentada, cortados por quebradas, estos siendo resultado de la conjunción procesos de meteorización, erosivos y tectónicos.

2.2 Unidades Geomorfológicas

Regionalmente se han diferenciado seis unidades geomorfológicas, véase el Plano 2. (Vargas L.-1970).

2.2.1 Planicie Costanera

Esta unidad se ubica al sur oeste de la región Arequipa y está limitada por el Este, con la Cordillera de Laderas, y por el Oeste, con la Cordillera de la Costa.

(21)

9

Se trata de una superficie llana, formada por sedimentos dispuestos subhorizontalmente; en la cual se hallan disectada por quebradas medianamente por quebradas anchas, de fondo plano y poco profundas, tributarias del río Vítor. Sus altitudes varían desde los 1,400 m.s.n.m., en depresiones del sur oeste, hasta 2,000 m.s.n.m., en las partes más elevadas.

El río Vítor corta a la Planicie a través de un valle amplio, cuyo lecho está a 200 m. de la superficie.

2.2.2 Cordillera de Laderas

Esta unidad se ubica entre la planicie costanera y las estribaciones del altiplano, se trata de una cadena montañosa con una disposición de Noroeste a Sureste.

Constituida en su mayoría por rocas plutónicas, también se tienen rocas metamórficas hacia el Noroeste, y pequeños remanentes de sedimentarias hacia el Sureste.

El relieve se caracteriza por ser rugoso con pendientes fuertes en sus laderas, los puntos de mayor altitud se encuentran en los cerros Santa Rosa (2,982 m.), Torconta (3,040), Las Laderas (2,620 m.) y San Ignacio (2,655 m.).

Presenta un sistema de drenaje tipo dendrítico y se observa atravesada por valles del Sihuas y Vítor.

2.2.3 Estribaciones del Altiplano

Se encuentra comprendida entre la Cordillera de Laderas y el Arco volcánico del Barroso, presenta altitudes desde 3,000 m. hasta los 3,700 m.

Presenta una relieve topográfico agreste, prominente, los cuales están surcadas por quebradas y valles profundos. Sus formas son el resultado de la diversa resistencia al intemperismo y/o erosión de las diferentes unidades litológicas. Del mismo modo, la erosión ha incidido sobre la antigua superficie de Laderas (Jenks W., 1948), labrada antes de la deposición de los volcánicos Tacaza.

2.2.4 Altiplanicies

Esta unidad geomorfológica se ubica al norte de la región Arequipa, aparecen por encima de las Estribaciones del Altiplano, se presente pequeñas

(22)

10

áreas aisladas, regularmente planas a ligeramente onduladas, de contornos irregulares, las cuales se encuentran separadas por quebradas profundas.

Las altiplanicies presentan una inclinación hacia el Oeste Suroeste, con un pendiente de 4 a 5% y sus altitudes varían de 3,600 a 3,800 m.

2.2.5 Arco volcánico del Barroso

Esta unidad es un aparato volcacanico conformada por el Chachani (6057 m.), Nocarena (5784 m.), y Las Minas (5015m.), así como conos adventicios de menor altitud.

(Mendívil S., 1965), describe a esta unidad como una cadena de montañas agrestes de orígen volcánico siguiendo un alineamiento claramente circular con su concavidad hacia el Pacífico.

En ellos se han desarrollado un sistema de drenaje radial.

Las cumbres escarpadas del Chachani y Nocarane, son las únicas cubiertas por nieve perpetua; sin embargo, en las épocas de mayor precipitación, gran parte de esta Cordillera se halla cubierta por una capa de nieve poco persistente.

La erosión glaciar parece no haber modificado mayormente el relieve, quedando sus productos circundando las partes más elevadas entre los 4,600 m. y los bordes de los casquetes de hielo.

2.2.6 Penillanura de Arequipa

Es una superficie suavemente ondulada de forma groseramente triangular, comprendida entre las localidades de Arequipa. Yura y la confluencia de los ríos Chili y Yura.

La penillanura se ha formado en los tufos de la formación añashuayco, que ocuparon una depresión originada, posiblemente, por erosión.

Presenta un sistema de quebrada paralelas, con caudales temporales y secciones transversales en “V “, drenando hacia los ríos Chili y Yura.

Las altitudes de esta superficie ascienden desde los 1,800 m. hasta los 2,600 m.s.n.m., con una pendiente de 5%, inclinada hacia el Suroeste.

(23)

11

(24)

12

2.3 Drenaje e Hidrología

El sistema de drenaje de la zona de estudio hace referencia a los ríos Yura, Chili, Vítor, y numerosas quebradas así como riachuelos.

Regionalmente se observa un drenaje dendrítico hacia el occidente de los valles de los rios Yura y Vitor principalmente, y de tipo subparalelo con dendrítico hacia el oriente de los mismos, véase Plano 3.

El rio Yura constituye el drenaje principal más próximo del área de estudio, con una dirección de Noreste hacia Suroeste.

El río Yura, nace en las faldas del Nevado Ananta, dentro de la hoja 32-s de Chivay. El tramo superior, desde su ingreso a la hoja de Arequipa hasta la altura de La Calera, recibe el aporte de numerosos riachuelos, así como fuentes de agua subterránea y sigue un rumbo Sur-Suroeste hasta su confluencia con el río Chili.

El río Chili se origina en la confluencia de los ríos Sumbay y Blanco, ubicada en la hoja 33-t de Characato, e ingresa a la hoja de arequipa por el borde oriental, a través de un cañón profundo de flancos escarpados, entre el volcán Chachani y el Misti.

El río Vítor se forma por la confluencia de los ríos Yura y Chili en el caserío de Palca a 1,500 m.s.n.m. dentro de la hoja 33-s de Arequipa.

El río Vítor confluye con el río Siguas (Hoja 34-r de Mollendo) para formar el río Quilca que desemboca en el Océano Pacífico.

(25)

13

(26)

14

2.4 Clima

El clima es seco y templado, pero en las pampas es frío, en donde sopla

un continuo viento helado, por lo que en el día y la noche las temperaturas son

drásticamente distintas, y con lluvias copiosas en diciembre.

Según la clasificación mundial de climas de Köppen, la cual señala 5 tipos (A, B, C y D), la zona de estudio correspondería al tipo B de climas secos, del subtipo Bwk-árido frio, donde la temperatura media anual está por debajo de los 18° C.

Ciudades donde se da: Arequipa, Astaná, Calama, Candarave (Perú), Irkutsk, Iquique, La Serena (Chile), etc.

Según SENAMHI (2016), a través de la estación meteorológica Pampa de Arrieros, de tipo convencional, la zona en la cual se ubica “Urbano 83”, presenta las siguientes características meteorológicas:

 Temperatura mínima promedio : -1ºC.

 Temperatura media : 15ºC.

 Temperatura máxima promedio : 19.2ºC.

 Precipitación : Lloviznas (20mm año)

 Altitud Máxima : 2,700 m.s.n.m.

 Altitud Mínima : 2,380 m.s.n.m.

La humedad relativa se ubica en el promedio anual de 44%, alcanzando una máxima de 87% y una mínima de 22%; la evaporación es de 1380 mm/año, disponiéndose de 2716 horas /año de sol. Por otro lado, se presentan vientos con una velocidad de 18 Km/h., registrando una dirección de NE a SW.

El ambiente templado permite el crecimiento de una gran variedad de especies vegetales.

(27)

15

2.5 Flora y Fauna 2.5.1 Flora

Nina R. et al (2012), se distinguen dos tipos de plantas, las primeras son las plantas hidrófitas, es decir que viven en contacto permanente con el agua, crecen dentro del agua del río, se llaman también plantas sumergidas.; las segundas, conocidas como plantas exóticas, es decir aquellas que viven fuera del agua aprovechando la humedad adyacente. Entre las especies más comunes identificadas tenemos:

Tabla 5: Principales especies de Flora Nombre Común Nombre Científico

Helecho Pteridium aquilinum

Huacha o romaza Rumex cripus

Molle Schinus molle

Arrayán Myrtus communis

Sauce Salix babylonica

Eucalipto Eucalyptus

2.5.2 Fauna

Nina R. et al (2012), la zona presenta una fauna abundante y variada en especial en el valle del río Yura, presentando un hábitat natural para las especies

silvestres, Véase Foto 1. Entre la fauna mayor se halla el ganado vacuno, el ovino,

el porcino y también caballos, asnos y mulas. Entre las principales especies tenemos las siguientes:

(28)

16

Tabla 6: Principales especies de faunas

Nombre Común Nombre Científico

Cernícalos Falco tinnunculus

Calandria Mimus saturninus

Chirote sturnella bellicosa

Lagarto Psammodromus hispanicus

Culebra Natrix maura

Zorro Vulpes vulpes

Puma Puma concolor

Vizcacha Lagidium viscacia

A B

C

(29)

17

CAPITULO III

GEOLOGIA REGIONAL

3.1 Generalidades

Mediante el marco regional, véase el Plano 4, se pretende describir las

unidades lito estratigráficas de los alrededores de la Concesión Minera Urbano 83, permitiendo comprender la geología de la zona de estudio a esta escala, sirviendo como introducción a la Geología Local.

La geología es tomado del Boletín N° 24, Serie A: Carta Geológica

Nacional- “Geología del Cuadrángulo de Arequipa 33-s”, Instituto Geológico

Minero y Metalúrgico del Perú, Lima, Perú, por Luis Vargas V.

3.2 Estratigrafía

En el área comprendida, se muestran las diferentes unidades litológicas, de naturaleza sedimentaria e ígnea (Intrusivos, volcánicos), con edades que van desde el Jurásico Inferior hasta el Cuaternario reciente.

En esta área no afloran rocas paleozoicas, conformando un enorme hiato erosional.

Las rocas más antiguas corresponden a la Fm Chocolate del Jurásico Inferior, aflorando hacia la esquina Sur Este del Plano Regional, así también la Superunidad Punta coles de misma edad, aflorando hacia la esquina opuesta.

Se presenta una serie sedimentaria de origen marino, Grupo Yura, depósitos volcánicos terciarios, por último los depósitos recientes aluviales,

(30)

18

(31)

19

3.2.1 Complejo Basal de la Costa (Npe-gn)

El Complejo Basal de la Costa (Bellido & Narváez, 1960), es un conjunto de rocas metamórficas de características similares a las que se exponen en la parte Noroeste del Cuadrángulo de Arequipa, formando una faja ancha. Está limitada, al Oeste, por las formaciones terciarias; al Este, por las formaciones mesozoicas; al Sur por la tonalita Torconta.

Las rocas de este basamento cristalino corresponden a distintas variedades de gneis, los cuales han sido intruídos por pequeños stocks de granitos potásicos antiguos.

Edad y Correlación.

De acuerdo a las relaciones estratigráficas, a las cuales se les encuentra debajo de la Formación Chocolate en el C° Nicholson, se ha establecido una edad Pre-Cambriana para el gneis.

3.2.2 Volcánico Chocolate (Ji-cho)

Denominada así por Jenks W. (1948), cuyo nombre proviene de la cantera de Chocolate situada a 20 km. al NO de Arequipa.

Conjunto volcanígeno de más de 800 m. de potencia (base no visible) y

marcada coloración chocolate a rojo oscuro, véase Foto 2; predominantemente

volcánica en su base (derrames y aglomerados andesíticos) y volcano-sedimentario en su techo (areniscas, tobas) (Vicente J. et al., 1979).

Foto 2: Formación Chocolate, tomada en el quebrada rio Yura, 3 km al oeste del V. Nicholsón, Vista SW a NE.

(32)

20

De acuerdo a los datos paleontológicos del Dr. John W. Wells correspondería al Jurásico Inferior (Jenks W., 1948).

Se le correlaciona con la Formación Pelado (Wilson, J. & García. W., 1962)

3.2.3 Formación Socosani (Jm-so)

Aflora en la zona sur este del plano regional, al este del cerro Nicholson, esta Formación se presenta sobre los metavolcánicos de la Formación Chocolate.

Se trata de una secuencia carbonatada marina transgresiva de unos 250 m. de potencia compuesto por calizas detríticas coquináceas en estratos medianos a gruesos, de color gris oscuro a verdoso (Benavides V., 1962).

De acuerdo a los datos paleontológicos correspondería al jurásico medio, desde el toarciano hasta el bajociano (Benavides V., 1962).

3.2.4 Grupo Yura

En el marco regional aflora la serie completa del grupo Yura.

Inicialmente tuvo la denominación de Formación Yura (Jenks W., 1948), para posteriormente ser llamado Grupo Yura (Wilson J., 1962), diferenciándose cinco formaciones típicas perfectamente cartografiables.

Se encuentra particularmente bien expuesta entre Yura y la Q. Gramadal, al sur del accidente de Cincha. La secuencia posee una actitud prácticamente homoclinal buzando 45° hacia el Norte y desarrolla una típica morfología de cuesta que simboliza magníficamente el Cordón del C° Gramadal (Vicente J. et al., 1979).

De Sur a norte, hasta el accidente de Cincha, se tiene las siguientes formaciones de la secuencia del autóctono.

3.2.4.1 Formación Puente (Jm-pu)

Consiste de areniscas cuarcíticas de grano muy fino, presentan impurezas de tonalidades verdes amarillentas a ocasionales rojos grisáceos, generalmente

(33)

21

en estratos medianos, con restos de plantas estratificadas con nódulos lutíticos, como amonites.

Presenta una potencia de 600 m. y suprayace en discordancia erosional a la Formación Socosani, y subyace de forma arbitraria a la Formación Cachíos, debido a que presentan litologías similares.

Edad y correlación.

En base a los fósiles hallados se le asigna un edad de jurásico medio (Caloviano - oxfordiano), (Benavides V., 1962).

3.2.4.2 Formación Cachíos (Jm-ca)

Denominada así por Benavides V. (1962) dándole el nombre de la quebrada donde realizo su sección típica.

Secuencia de 600 m. de potencia, constituido por lutitas negras a gris oscuro, con intercalaciones menores de areniscas y siltitas grises a beige, de facies turbidíticas con abundantes figuras de deslizamiento (Vicente J. et al., 1979)

Por su posición estratigráfica se le asigan una edad de jurásico medio.

Esta formación ha sido reconocido en el cuadrángulo de Characato, Omate y Puquina (Guevara C., 1969),

3.2.4.3 Formación Labra (Js-la)

Benavides V. (1962), lo estudió en el cerro Labra, ubicado al Sur de la cresta de Hualhuani, quedando de por medio la quebrada Cachíos.

La litología consiste de areniscas cuarzosas, cuarcitas o cuarzo arenitas de color gris claro a pardo, por intemperismo amarillo rojizas y rosado parduscas. Son de grano fino a medio, con óxidos de fierro en manchas diseminadas. Forman capas de grosor variable y generalmente presentan estratificación cruzada y restos de plantas. Estas están intercaladas con paquetes gruesos de lutitas y limolitas de color verde amarillento a marrón violáceo, que hacia la base son gris oscuras o carbonosas.

La Formación Labra es el más grueso del grupo, habiéndoseles calculado, en el río Huasamayo o Pichirigma, un grosor de 1070 m.

(34)

22

Los sedimentos de Labra se depositaron en un ambiente marino de poca profundidad, quizás con ciertas oscilaciones. La presencia de plantas indica proximidad al Continente.

De acuerdo a los fósiles hallados en el cerro labra corresponden al titoniano del jurásico superior.

La secuencia es correlacionable con los estratos Puente Inga de los alrededores de Lima y con la Formación Chicama del Norte del Perú.

3.2.4.4 Formación Gramadal (Js-gr)

Denominada Caliza Gramadal por Benavides V. (1962).

Se trata de una secuencia de una serie calcárea de carácter subarrecifal que se encuentra sobreyaciendo a la Formación Labra, en contacto gradacional. Su potencia es de 80 m. aproximadamente (Isabel León, 1987).

Está constituido por la alternancia de bancos calcáreos de 0.80 a 1 metro de potencia, con contenido fosilífero como gasterópodos, pelecípodos (40-50 cm) alternadas con niveles finos de pelitas, niveles de areniscas arcillosas, mostrando estratificación laminar.

El ambiente de deposición es completamente marino, además su fauna indica que es somero.

Por posición estratigráfica se le asigna una edad posible Berriasiano del jurásico superior.

3.2.4.5 Formación Hualhuani (Ki-hu)

Jenks W. (1948) describió a esta unidad como Cuarcita de Hualhuani; posteriormente, Benavides V. (1962) la denominó Cuarcita Hualhuani, atribuyéndole unos 50-60 m. de grosor.

Estas rocas son duras y compactas, destacándose en la topografía al formar crestas o escarpas. En el C° Hualhuani esta formación se caracteriza por estar constituído de areniscas cuarcíticas y cuarcitas de grano fino, de color blanco que por intermperismo se torna rojo amarillento claro: forman generalmente bancos gruesos, a excepción de la parte media, donde son

(35)

23

delgados; y en todos ellos es frecuente la estratificación cruzada y la presencia de restos vegetales.

Por posición estratigráfica se le asigna una edad neocomiano inferior del cretácico inferior.

Se le correlaciona con la Formación Chimú del Norte del país.

3.2.5 Formación Murco (Ki-mu)

Secuencia transicional de tendencia notoria “capas rojas”, de 900 m de potencia, en el sector de cincha con 05 miembros diferenciados (Vicente J. et al., 1979)

Inferior (80 m): Pelitas abigarradas verdes, marrones y grises.

Primera corniza (70 m): Cuarcitas de grano medio sacaroideo de color blanco Una alternancia (200 m): Cuarcitas y pelitas en estratos de color purpura. Segunda corniza (150 m): Cuarcitas medianas a gruesas.

Miembro superior (400 m): Pelitas varicolores verdes, púrpuras, naranjas.

Secuencia de edad aptiano (Benavides V., 1962)

3.2.6 Formación Arcurquina (Kis-ar)

Establecida por Jenks W. (1948) asignándole un grosor calculado en 640m.

Se trata de una potente serie de calizas plegadas de colores gris claro, beige y rosadas que intemperizan a marrón claro, algunas son microgranulares y están estratificadas mayormente en capas medianas y gruesas, dando un aspecto tableado.

Por contenido fosilífero, se le asigna una edad albiana del cretácico inferior, Benavides V. (1962)

A esta Formación se le correlaciona con las formaciones Chúlec, Pariatambo y parte de Jumasha.

(36)

24

3.2.7 Formación Chilcane (Ks-chi)

Según Benavides V. (1962), se trata de depósitos yesíferos y se presentan discontínuos y con volúmenes irregulares a lo largo de la estructura.

El yeso es de color blanco tintes rojizos y verdosos; presenta una ligera estratificación paralela, intercalándose con algunas capas delgadas de lodolita roja y lutitas verdes. También, dicho yeso presenta hábito fibroso y sacaroideo.

Benavides V. (1962) supone que la Formación Chilcane tenga una edad Turoniana del cretácico superior.

3.2.8 Grupo Tacaza (Nm-ta)

El grupo Tacaza se ha dividido en tres unidades, teniendo en cuenta sus características litológicas y las discordancias entre ellas.

La Unidad Inferior (sedimentaria) consiste de bancos gruesos de conglomerados con elementos subredondeados y subangulosos de andesitas afaníticas o porfídicas, teniendo como matriz arenisca tufácea.

La unidad media (tufácea) es la más gruesa y de mayor distribución del grupo. Está integrada principalmente por tufos brechoides, con intercalaciones de tufos semejantes a los denominados “sillares”.

La unidad superior consiste de derrames gris oscuros, de textura porfirítica con fenos de cuarzo y feldespatos en una fasta analítica.

Por posición estratigráfica, el Grupo Tacaza estaría comprendida en el Terciario medio, estando en correlación con el grupo Tacaza del departamento de puno (Newell, 1949).

(37)

25

3.2.9 Formación Millo (Np-mi)

Con este nombre, se describe a un conjunto estratigráfico que consiste de conglomerados algo consolidados, con matriz arena tufáceo de grano grueso y lentes de tufos retrabajados. La potencia media de esta Formación se estima en 60 m.

Las capas se presentan horizontales o con ligera inclinación al Suroeste, excepto sobre las laderas de los intrusivos, donde los buzamientos son mayores.

Por posición estratigráfica a la Formación Millo se le considera tentativamente del Plioceno Inferior a medio y se le correlaciona, en parte, con la Formación Maure (Mendívil S., 1965).

3.2.10 Formación Añashuyaco (Np-añ)

Se trata de tufos de composición dacítica o riolítica, distinguiéndose a simple vista granos de cuarzo, feldespatos y lamelas de biotita. Además contienen fragmentos de pómez y lavas, que pueden ser redondeados o angulosos y de tamaño variable. Tienen un espesor promedio de aproximadamente 60 m.

A falta de evidencias paleontológicas a la formación Añashuayco, se le asigna, tentativamente, una edad pliocena del neógeno, Mendívil S. (1965)

3.2.11 Grupo Barroso (Qpl-barr)

(Mendívil S., 1965), dá la categoría de grupo a la Formación homónima estudiada por J. Wilson (1962) en la Cordillera del Barroso; dividiéndolo en varias unidades, de las cuales en el área de estudio, únicamente se tiene el volcánico Barroso.

3.2.11.1 Volcánico Barroso

La litología consiste de lavas andesíticas en bancos gruesos, gris oscuras

y gris claras, que por intemperismo toman colores rojizos y marrones, véase Foto

(38)

26

hornblenda y biotita, cuya orientación muestra cierta fluidez, más o menos clara, dentro de una pasta granular.

El espesor de esta unidad es muy difícil de apreciar, debido a que existen numerosos volcanes pequeños estrechamente ligados entre sí, pero se ha estimado un mínimo de 2,000 m.

En base a la unidad inferior del Plio-pleistoceno y a la glaciación pleistocénica se le asigna al Pleistoceno (Mendívil S., 1965).

Se le correlaciona con parte del volcánico Sillapaca (Newell, 1949)

Foto 3: Volcánico Barroso contorneado por la línea roja, vista aérea.

3.2.12 Depósitos Coluviales (Qh-co)

Material compuesto por bloques, arenas y cantos de talud, y otros elementos subredondeados productos de la gravedad, los cuales se emplazan en los cauces de los drenajes.

3.2.13 Depósitos Aluviales (Qh-al)

El material consiste principalmente de gravas o conglomerados poco consolidados, arenas y limos, productos de aluviones recientes.

El espesor es variable, dependiente del carácter de la deposición y la configuración topográfica de la superficie sobre la cual se depositaron.

(39)

27

3.3 ROCAS INTRUSIVAS

3.3.1 Tonalita Torconta (Ji-to/torc)

Aflora en el macizo del cerro Torconta y aledaños. La litología es variable de un lado a otro, su composición predominante es la tonalita, presenta foliación sin bandeamiento.

La Tonalita de Torconta, intruye a las rocas metamórficas del Complejo Basal, notándose en muchos lugares relictos de éstas incluidas en la masa intrusiva. También, corta a los sedimentos del Grupo Yura y de la Formación Murco, en su borde oriental.

La roca es de color gris verdoso, de grano grueso, predominantemente de grano desigual y en algunos lugares porfirítica. En general los xenolitos y fenocristales están alargados según los planos de foliación.

3.3.2 Tonalita de Laderas (Ki-to/la)

Los afloramientos presentan relieves suaves o algo ásperos, y la roca es de grano grueso, de color blanco rosáceo y gris oscuro por contaminación con las del grupo gabro- diorita.

La hornblenda se presenta en prismas bien formadas y con 1 cm. de largo, salvo en las proximidades a los restos de apinita donde alcanzan hasta 4 cm. y su proporción está subordinada a la asimilación de la roca básica.

Basándose en las proporciones de hornblenda y biotita, se puede distinguir, localmente, dos variedades en la tonalita de Laderas, aunque en algunos casos parece que la biotita se ha derivado de la hornblenda. Generalmente, los cristales se presentan agrupados en una dirección paralela, principalmente E-O, dándole a la roca un aspecto foliado.

Se estima que dicho alineamiento en esta roca, se deba a un fenómeno protoclástico que correspondería a las últimas etapas de intrusión, y no a un fenómeno tectónico posterior al cuerpo tonalítico ya solidificado.

(40)

28

(41)

29

CAPITULO IV

GEOLOGIA LOCAL

4.1 Generalidades

Las rocas que afloran en la concesión minera urbano 83, se trata de rocas sedimentarias detríticas (Fm. Labra), químicas (Fm. Gramadal) y volcánicas (Fm. Añashuayco, Grupo Tazaca Superior), así como depósitos aluviales y coluviales, todas depositándose en ese orden mencionado, desde la edad jurásica superior hasta la actualidad. Teniendo en cuenta los hiatos erosionales presentes entre el grupo Yura superior y los depósitos recientes aluviales, coluviales.

Se trata de una secuencia prácticamente homoclinal buzando 34° N en promedio. La formación labra es la mas importante debido a su extensión de afloramiento, esta corresponde a la zona de foreshore, presenta laminación plano paralela.

(42)

30

(43)

31

4.2 Estratigrafía

4.2.1 Formación Labra (Js-la)

Es la unidad litoestratigráfica de mayor extensión y es el más grueso del grupo, su potencia en el área es de 1000 m.

Está compuesto por bancos de areniscas cuarzosas de color beige de grano fino a medio (1/16 a 2 mm), por intemperismo presenta un color amarillo rojizas y rosado parduscas, en superficie fresca son de color beige, gris claro a pardusco, con óxidos de fierro en manchas diseminadas, también se tiene presencia de óxido de Manganeso, se presentan con laminación paralela centimétrica, masiva y/o algunos presentan estratificación cruzada y restos de plantas, las cuales están intercaladas con paquetes de lutitas y limolitas de color verde amarillento a negruzco o carbonosos.

La edad corresponde titoniano del Jurásico superior.

Foto 4: Contacto de lutitas negras fisibles de la Fm Cachíos con la arenisca cuarzosa de la Fm Labra, vista mirando al norte.

(44)

32

C.M. URBANO 83

(45)

33

Foreshore, véase Figura 4 es la region comprendida entre las marcas

dejadas por las mareas de nivel alta y las mareas de nivel baja. Es parte del ambiente de playa o zona litoral (Nichols G., 2009)

Figura 4: Divisiones segun profundidades del entorno marino.

Figura 5: Características de un ambiente superficial dominado por tormentas, Gary nichols (2009), pag 217.

Los depósitos de playa se forman sobre el foreshore, el cual es la zona intertidal extendiéndose desde el nivel de marea baja hasta el nivel de marea alta correspondiendo a la zona wave swash. Los sedimentos del foreshore consisten predominantemente de arena fina a media pero también pueden incluir guijarros dispersos y lentes de gravas. Las estructuras sedimentarias son principalmente laminación paralela formanda durante el flujo swash-backwash, que buzan suavemente (2°-3°) hacia el mar. Laminacion delgada con minerales pesados están communmente presentes, alternando con capas de arena cuarzosa. (Boggs S., 2001)

(46)

34

Figura 6: Perfil generalizada de la playa y zona costera mostrando actividad de las corrientes.

Foto 5: Bioturbación hallada en el perfil 2.

De lo mencionado por Boggs S., tenemos que la formación labra corresponde a la zona de fore shore, debido a que la principal estructura sedimentaria es la laminación paralela, por otra parte se halla bioturbación en el perfil 2 hacia el techo, tenemos por tanto la Fm Labra se deposito en un ambiente marino de poca profundidad, con ciertas oscilaciones.

(47)

35

4.2.2 Formación Gramadal (Js-gr)

La formación Gramadal está constituida por bancos de tamaños desde 1m hasta 3.5 m. de calizas arrecifales de color marrón a gris oscura, intercaladas en menor proporción con lutitas y limolitas.

Por posición estratigráfica se le asigna una edad posible Berriasiano del jurásico superior.

4.2.3 Grupo Tacaza Superior (Nm-ta)

Aflora en la esquina Nor oeste del plano local. Está compuesto por derrames volcánicos de color gris oscuros, de textura porfirítica con presencia de fenos de cuarzo y feldespatos.

Por posición estratigráfica, el Grupo Tacaza estaría comprendida en el Terciario medio, estando en correlación con el grupo tacaza del departamento de puno (Newell, 1949).

4.2.4 Formación Añashuayco (Np-añ)

La formación añashuyaco descansa con discordancia angular a la Formación Labra.

Se trata tufos de composición dacítica, compuesta por granos de cuarzo, feldespatos y lamelas de biotita. Así mismo contienen fragmentos de piedra pómez y lavas ácidas, presentándose en forma redondeada y angulosa.

Por posición estratigráfica se le asigna una edad pliocena del neógeno.

4.2.5 Depósitos Coluviales (Qh-co)

Estos se emplazan a lo largo del plano Local, a manera de lazos cortando en dirección Sur a Norte, está compuesto por bloques, arenas y cantos de talud, y otros elementos subredondeados productos de la gravedad, los cuales se emplazan el los cauces de los drenajes.

4.2.6 Depósitos Aluviales (Qh-al)

Se ubica al oeste del plano local, depositándose en el curso del drenaje, consiste de gravas, arenas y limos poco consolidados, producidos por aluviones recientes.

(48)

36

(49)

37

(50)

38

4.2.7 Columnas estratigráficas por zonas

Tenemos las columnas estratigráficas de la zona 01, zona 02, zona 03 y zona 04,

El perfil 1, véase Figura 8: Columna estratigráfica en la zona 1., comienza

con niveles de material coluvial, llamada “cubierta”, véase Foto 8 , debido a que

cubre la arenisca de la formación labra, la cubierta está compuesta por clastos de areniscas cuarzosas centimétricos a métricos envueltas en una matriz de arena fina limosa con contenido de ceniza volcánica, niveles arriba tenemos aflorando series de bancos métricos de arenisca cuarzosa con laminación

paralela predominantemente, y cierta laminación cruzada véase Foto 6, a los

110m de la columna, también se diferenció la veta tipo manto económico, véase

Foto 13, midiendo un potencia de 20 m. También se tienes niveles lutíticos negros fisibles ubicados encima del manto.

El perfil 2, véase Figura 9: Columna estratigráfica en la zona 2., comienza con bancos métricos de areniscas marrones cuarzosas de grano medio, con laminación centimétrica, siguiendo en la vertical tenemos material coluvial de clastos de areniscas cuarzosas centrimétricos a métricos, está cubierta llega a tener gran potencia superiores a 100 m. también se diferenció los tres mantos.

El primer manto económico, véase Foto 15 tiene una potencia de 10 m, la cual se

trata de una arenisca beige cuarzosa de grano medio, con laminación centimétrica, véase Foto 7, presencia puntual de óxidos. El segundo manto

económico, véase Foto 17 metros más arriba tiene una potencia de 15 m, la cual

se trata de la misma litología descrita anteriormente. El tercer manto económico de potencia de 15 m, el cual se ubica hacia el tope de la columna, tratándose de una arenisca beige cuarzosa de grano grueso, con laminación paralela. También hay presencia de un nivel lutítico de color negroverduza ubicada a la mitad de la columna aproximadamente.

(51)

39

El perfil 3, Figura 10: Columna estratigráfica en la zona 3., tiene dos subperfiles 3A Y 3B, como se ve en el Plano 5.

En el primer perfil 3A, se trata intercalación de bancos de areniscas cuarzosas métricas con material coluvial de clastos de arenisca cuarzosa centimétricas a métricas, dentro de una matriz de arena y ceniza volcánica, se

tiene un manto económico, véase Foto 20 con potencia de 10 m, se trata de una

arenisca beige cuarzosa de grano medio con laminación centimétrica

En el segundo perfil 3B, comienza con material coluvial, seguida del

primer manto económico, véase Foto 24 de 15 m de potencia medido, la cual se

trata de una arenisca beige cuarzosa de grano medio, con laminación centimétrica, metros más arriba tenemos una banco de arenisca blanquesina cuarzosa de grano grueso masiva, y por último el segundo manto económico de 10 m de potencia, la cual es una arenisca beige cuarzosa de grano grueso con laminación centimétrica, terminado con el material coluvial denominado cubierta. El perfil 4, Figura 11: Columna estratigráfica en la zona 4., se trata de una intercalación de material coluvial de clastos centimétricos a métricos de arenisca cuarzosa en matriz de arena y ceniza volcánica, con bancos métricos de arenisca beige cuarzosa de grano medio a grueso con laminación centimétrica., presenta

un manto económico, véase Foto 26 de 10m. de potencia, de arenisca beige

cuarzosa de grano medio, con laminación centimétrica.

(52)

40

Foto 7: Laminación paralela centimétrica.

Foto 8: Material coluvial con clastos de areniscas cuarzosas centimétricos a métricos, envueltas en matriz de arena fina y ceniza volcánica.

(53)

41

4.2.7.1 Origen supuesto del material coluvial

El origen del material coluvial, denominado “cubierta”, la cual cubre a la formación labra, en base a observaciones de campo es posible que se genere a partir de los planos de estratificación de la formación Labra, los cuales actuarían como fallas o planos de debilidad, por donde la carga litostática de la misma formación hace que ceda ligeramente planos, siendo favorables a la formación del material coluvial y de forma indirecta a la de los mantos económicos. Véase

Figura 7,

(54)

42

(55)

43

(56)

44

(57)

45

(58)

46

CAPITULO V

GEOLOGIA ESTRUCTURAL

Estructuralmente las capas de Labra, entre las localidades de Cincha y Murco, tienen un rumbo predominantemente hacia el NO, pero, antes y después de las localidades nombradas las capas sufren una inflexión en dirección E-O, tal como se ve en el C° Gramadal y en la esquina NW de la Hoja. Los pliegues se hallan apretados en los cerros ubicados al Norte de Cincha.

5.1 Secciones estructurales (Ámbito regional)

Con dirección S 20° W hacia S 20° E, se muestra las relaciones espaciales y temporales de las diferentes unidades litoestratigráficos referentes a las Líneas

A-A’, B-B’, C-C’ Y D-D’ del Plano 4, con la finalidad de graficar la secuencia

estratigráfica, estando en parte del autóctono Yura, por lo que no hay gran presencia de estructuras de tectonismo (Pliegues, fallas).

Las potencias mencionadas en las diferentes secciones estructurales se obtienen a partir del mapa geológico, siendo interpretativo.

(59)

47

5.1.1 Sección estructural: Línea A-A’

La secuencia, véase Sección 1: Línea A-A', tiene un buzamiento de 44° SE

en promedio disminuyendo hacia la profundidad, empieza por el volcánico chocolate de edad Jurásica Inferior, de potencia mayor a 500m. Coetáneamente sucede la intrusión de la tonalita de torconta, del segmento toquepala del batolito de la costa, controlada por una falla de tipo normal siendo, donde el volcánico chocolate es suprayacida con discordancia erosional por la Fm Socosani de potencia de 250 m, de Jurásico medio, dando luego a la deposición de toda la secuencia del grupo Yura, teniendo a la Fm Puente de 600 m de potencia y edad jurásica media, suprayaciendo con discordancia erosional a la anterior, le sigue la Fm Cachíos de 600 m de potencia, edad jurásico medio estando en concordancia gradacional, no así con la formación labra que es concordante pero definido, siendo esta de 1100 m de potencia de edad jurásico superior, La secuencia calcárea de la Fm gramadal, está en concordancia con la Fm labra, de potencia 95 m., de edad jurásico superior, luego vienen las cuarcitas concordantes de la Fm Hualhuani de 60 m, de edad cretácico inferior, para posteriormente entra en contacto la Fm murco de potencia incompleta de 300m, siendo estos plegados por tectonismo andino, presentando un comportamiento plástico, para luego someterse a erosión reciente, moldeando la topografía, entre ellos quebradas, cauces de ríos esporádicos , los que sirvieron de base para los sedimentos recientes de tipo coluviales y aluviales.

(60)

48

(61)

49

5.1.2 Sección estructural: Línea B-B’

La secuencia, véase la Sección 2: Línea B-B', tiene un buzamiento de 40° SE

en promedio disminuyendo hacia la profundidad, tenemos el basamento precámbrico como base, se deposita en discordancia angular el volcánico chocolate de edad Jurásica Inferior, de potencia mayor a 900m. donde el volcánico chocolate es suprayacida con discordancia erosional por la Fm Socosani de potencia de 250 m, de Jurásico medio, dando luego a la deposición de toda la secuencia del grupo Yura, teniendo a la Fm Puente de 600 m de potencia y edad jurásica media, suprayaciendo con discordancia erosional a la anterior, le sigue la Fm Cachíos de 600 m de potencia, edad jurásico medio estando en concordancia gradacional, no así con la formación labra que es concordante pero definido, siendo esta de 1100 m de potencia de edad jurásico superior, La secuencia calcárea de la Fm Gramadal, está en concordancia con la Fm labra, de potencia menor de 200 m., de edad jurásico superior, luego vienen las cuarcitas concordantes de la Fm Hualhuani de 100 m, de edad cretácico inferior, para posteriormente entra en contacto la Fm Murco de potencia de 500m, siendo estos plegados por tectonismo andino, presentando un comportamiento plástico, para luego someterse a erosión reciente, moldeando la topografía, entre ellos quebradas, cauces de ríos esporádicos , los que sirvieron de base primeramente para las tobas de la Fm Añashuayco de edad pliocénica, y posterior para los sedimentos recientes de tipo coluviales.

(62)

50
