Equipo para aplicación aérea de herbicidas

Texto completo

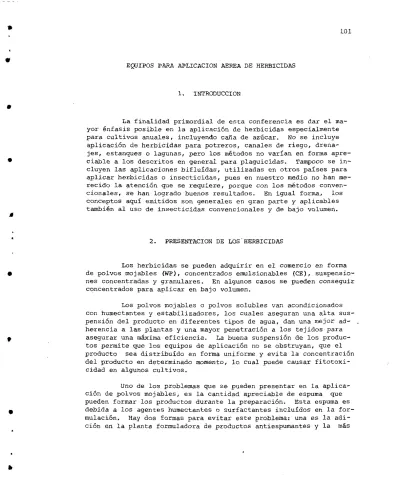

(1)•. 101. •. EQUIPOS PARA APLICACION AEREA DE HERBICIDAS. 1.. INTRODUCCION. • •. La finalidad primordial de esta conferencia es dar el mayor énfasis posible en la aplicación de herbicidas especialmente para cultivos anuales, incluyendo caña de azúcar. No se incluye aplicación de herbicidas para potreros, canales de riego, drenajes, estanques o lagunas, pero los métodos no varían en forma apreciable a los descritos en general para plaguicidas. Tampoco se incluyen las aplicaciones blfluídas, utilizadas en otros países para aplicar he~bicidas o insecticidas, pues en nuestro medio no han merecido la atención que se requiere, porque con los métodos convencionales, se han logrado buenos resultados. En igual forma, los conceptos aquí emitidos son generales en gran parte y aplicables también al uso de insecticidas convencionales y de bajo volumen .. •. •. 2.. PRESENTACION DE LOS'HERBICIDAS. Los herbicidas se pueden adquirir en el comercio en forma. de polvos mojables (WP), concentrados emu1sionables (CE), suspensiones concentradas y granulares. En algunos casos se pueden conseguir concentrados para aplicar en bajo volumen. Los polvos mojables o polvos solubles van acondicionados con humectantes y estabilizadores, los cuales aseguran una alta sus-. •. pensión del producto en diferentes tipos de agua, dan una mejor adherencia a las plantas y una mayor penetración a los tejidos para asegurar una máxima eficiencia.. La buena suspensión de los produc-. tos permite que los equipos de aplicación no se obstruyan, que el producto. sea dístr1buído en forma uniforme y evita la concentración. del producto en determinado momento, lo cual puede causar fitotoxicidad en algunos cultivos. Uno de los problemas que se pueden presentar en la aplicaClon de polvos mojables, es la cantidad apreciable de espuma que pueden formar los productos durante la preparación_ Esta espuma es. •. •. debida a los agentes humectantes o surfactantes incluidos en la formulación. Hay dos formas para evitar este problema: una es la adición en la planta formuladora de productos antiespumantes y la más.

(2) 102. práctica es eE el campo~ pr8para~do :;:;1 .E~ol \?Q mojable en una pequeña cant.idad de agua y luego agc2'geU:- es'ta pasta o Cl,'ema al agua y no echar directamente el polvo en el agua tata.l er:. la -,:ual se va a aplicaro Generalme!"',te hablando., n.o hay problema C'J.a!'1do se mezcla una. emulsión con otra t pero cuando se hace con ilr. polvo mojable se puede presentar '...lna precipitación más rápida Tampoco eXlste problema al mezclar des suspension,2s o pcl',1QS mojables f pero .;:uandc se hace la mezcla de una suspensi6Tl con una emulsié.n por hab2r sido preparadas Con aq::?n,tes humectan.tes, estabili.zadores o dife:centes sUl::factantes, se pueden presentar algunos probh~;:r.as d,~. . pY-(~ci.pi-tac-i.ón m.ás rápida, En este juega \.lD papel importa~'1te los 1-r:e!'"'te5 ~j~.': loS' poI-JOS mojables, los cuales pueden arrastrar las part,:>,:u} as de: acei t,e o los solvent_es<, Los concentrados em,;..l.3ionables adpmás de los ingredientes activos y van a;;ondicionados c-::on estab.lliz.adores; algunas veces se les adic.Lonar,-, agen.tes ten,soact i vos" "surfact ante Sil t adh.e"rentes J emuls ionantes y sc;,lv"2"ntes, los cuales jue'Jan 'liD gran papel con el fin de aumentar o disminuir la fitot,oxicidad seg'j"r; se requiera~ La fi totoxi,cidad también está influí da por U:1.a apli~acj__ón defi.ci.ente o cuando los productos al ser mezclados son incGmpatible.s~ por dosis excesivas de los productos" altas temperat'J.ras o med:i.ar¡Le el uso de aguas excesivamente alcalinas.. Es de a.:¡ctar que la::", mezclas de herbicidas de polvos mojables con con::::entrados emuls~onables se haga en la debida forma para evitar el peligro de precipitación de prcductos,. Al respecto" las empresas formulado.ras debe,e:. hacer pruebas cO.n los diferentes produc"t.os que ac-:'ualmente se están usandc en el mercado, a la dosi.s recomendada y en la cantidad de agua equivalente a la usada en el campo Es b 11eno a:'cotar que a mayor cant idad de agua usada, habra menor p21igr:o de cbst_ruccion de boqcillas.. . • •. •. u. Les Lerbicidas granulares y los altamente concentrados para apli.car c'_e bajo volumen tienen menos. n~st. r.icciones eG su uso.. Las mezclas ,ie herbi,cidas se deberán aplicar en forma inmedíat,a y no guaJ::'darlas para apl.i .:::;aciofJ8S posteriores .. a fin de evit,ar obstrucciones de las boquillas~ En general" pol'l'DS mojables y mezclas de éstos se deben preparé\.): p-cimero en una pequeña cantidad ae agua;- ag.itar muy bien, pasaz'las al 'tanque de preparación que contenga la mitad del agua a utili~ar: agi.tar de U!.levo en forma man-;,¡al o mediante mot,obomba, cclocar en. el tanque del equipo de aplicación, el cual debe llevar un filtro de SO mallas por pulgada lineal. El fi.ltro principal de.l eqnipo aéreo y el. filtxo de las boquillas deben te,ner mallas de las mismas espscificaciones,t except.o para los concentrados emoJ.lsionables e bajo volumen que pueden tener leO mallas por pulgada. •. •.

(3) • fI. 103. lineal. En una forma general, cuando se mezcle un polvo mojable con un concentrado emulsionable, se debe hacer primero la suspension del. polvo mojable y agregar lentamente el concentrado emulsionable.. •. •. 3. CONCEPTOS SOBRE APLICACION DE HERBICIDAS. A medida que las partículas Son más finas, es menor la cantidad de líquido que se necesita aplicar por unidad de superficie, siempre que los límites de finura o tamaño de la gota no sobrepasen determinados grados que favorezcan una pérdida del producto por el desplazamiento causado por el víento, poca caída del producto debido a su bajo peso, evaporación del producto como consecuencia de las altas temperaturas en el momento de aplicación, distribución de las. boquillas de aspersión en el aguilón o boom, ángulo de las boquillas en relación al corte del ala del equipo de aplicación y velocidad im-. •. •. puesta a los abanicos en los equipos de aplicación con micronair o atomizadores rotativos~ La presión también tiene influencia en el tamaño de la gota. La turbulencia producida por la velocidad de paso del avión, ayuda en forma fundamental a una buena penetración de los productos, en tal forma, que se ha mostrado una mejor eficiencia en el control a una menor altura, que a alturas superiores~ En igual forma, las condiciones aerodinámicas del avión pueden en muchos casos ser factores. que influyen en forma notoria para que se presenten depósitos de gotas de herbicidas aún en la cara inferior de las hojas. Esto ha sido observado en forma cuidadosa en aplicaciones de plaguicidas en banano. y en otros cultivos en aplicaciones aún a alturas. 3. L. moderadas~. ALTURA DE APLICACION.. Teniendo como base los puntos expuest,Qs anteriormente, se de una vez por todas tener el concept.o definido sobre la altura de aplicación de herbici¿as en aplicaciones aéreas~. debe. A mayor altura hay mayor desplazamiento de las gotas, pero al mismo tiempo ocurre una mejor distribución de los productos y un cubrimiento mayor de las fajas de aplicación. Es necesario sacrificar algunos de estos factores en beneficio de un control más adecuado de las malezas, teniendo al mismo tiempo que darle una mayor segu-. •. ridad al usuario en cuanto a la disminución de peligros de fitotoxi-. cidad..

(4) 104. Resumi.endo lo anterior t se púede señalar que la eficiencia de los productos está en rel.ación con la altura de vuelo, la evaporación, la temp.9ratura, el tamaño de la gota y el desplazamien-. to de los productos por los vientos excesivos.. •. F'ara equipos acondicj,onados COn boquillas adapt,adas al aguilón o boom .. la altura de. 'lue10 debe variar entre 1".50 y 2,00 metros del suelo con relación_ a la altura de las llantas en aplicaciones pre-emergent.es" Fara aviones equipados con micronair o atomizadores rotativos, la altura de vuelo debe ser entre 2,0 y 2? ,50 me,tres del suelo, con el fin de que el product,o quede uniformemente distr.ibuído~ En insecti.cidas es necesario tener en cuen-' ta que a menor altura" nay mayor penet.raci6r. de :1.os productos y un mejor control de plagas~. •. A01CI{') DE LA FA.iA CUBIERTA.. El. ancho de la faja cub.ierta está e!1 relación con la altura de vuelo, el ta"'llaño de la got.a!" la velocidad de operación,. la presJ.on y la cantidad de líquido utilizado por unidad de superficie Varios de estos factores van. en relación direc"t.a con el equipo uti-. o. lizado.. El ancho de la faja cubierta det.ermina el grado de control o fitotoxicidad de los proauctos~ lo mismo que la alt.ura de vuelo en tal forma~ que se han visf:o campos con un control deficie.nte de malezas debido a que se pretende abarcar un área mayor de la que en reali.dad cubre el equipo y en esta forma es corriente observar fajas con un control excelente en el centro por donde pasa el avión y en los empates de las a.1as un cant.rol deficiente, lo cual ha obligado en varias oportunidades a hacer aplicaciones post-emerger~tes en las fajas debi.do a un mal control a desyerbas¡ o a cultivar los lotes a máquina pd.,:a corregí r los eryores~ Esta es una de las razones principales por las cuales las fajas de aplicación de herbicidas deben ser hechas siguiendo la a.irección de siembra a fin de poder co-' rregir errorE:S en la apli.caciónc,. El a!lcho de la faja cubierta teóricamente se define como las 2/3 partes del ar,cho del avión, excepto cuando se usan equipos con micronalr, Los anchos de fajas recomendados para herbicidas, son los siguientes ~ El Piper FA-18 Ó 1.35:: fajas de. 12 me.t.ros de ancho, P.ipeT Pawnee 235 Ó 260~ fajas de 14 metros de ancho" Cessna 300~ Aerocomander equipadas Con boom y Piper Pawnee con micr-onai.r~ fajas de 18 metros de ancho." quedando establecido en forma clara que estcs anchos de fajas son para las alturas de vuelo antes señaladasc Si. las fajas sor. muy estrechas pueden existir fajas dobles r superpuestas¡ que para algunos productos son causales de fitotoxicidado El an.cho de la faja de aplicación con helicoptero depende del. •. •.

(5) • •. 105. tipo utilizado pero se puede fijar en forma tentativa entre 18 y 20 metros de ancho, Los anchos de fajas para insecticidas pueden ser mayore s. Es obligación de las empresas y del personal de ingenieros agrónomos, que t.rabajan en asistencia técnica, hacer ver a los agricultores que el mejor piloto no es el que vuela más bajo, sino el que aplica el producto en forma uniforme, Los errores en la aplicación de herbicidas se pueden observar 10 a 15 días después de la aplicación. •. •. •. 3.3.. BOQUILLAS.. Deben ser en su totalidad de diámetro y numeración uniforme, con todos sus accesorios completos, pues se da el caso que algunas veces no se dispone del disco apropiado, de los filtros y de los difusores que regulan el gasto y la distribución correcta del producto. Es responsabilidad de la empresa antes de las temporadas de aplicación, mantener los equipos en correcto estado de funcionamiento y debidamente calibrados. El juego de boquillas debe ser completo en el agui16n (4344 boquillas), para poder recurrir a las tablas de calibración en caso necesario En las boquillas de Spraying Systems Company, la abertura del disco está dada en 1/64 de pulgada y señalada con la letra D, seguida de la numeración del difusor: D-4-45. El difusor tiene influencia en el tamaño de la gota y en el gasto. La colocación de las boquillas en el agui16n, es otro de los factores que influyen en la eficiencia de los productos. Es por lo tanto necesario colocar un mayor número de boquillas en el aguilón derecho, para compensar el efecto producido por la hélice al desplazar el producto al lado izquierdo. Esto es recomendado en aviones con alas bajas. 3.4<. • •. PRESION DE OPERACION.. Las presiones altas por lo general dan origen a gotas más pequeñas y generalmente mejor distribuídas. Algunos pilotos recurren al volumen de aspersión aplicado por hectárea, variando la presión de aplicación y esto es correcto, pero no 10 más recomendado porgue en igual forma se podría cambiar la velocidad de operaCl0n. Establecidas las condiciones de operación en cuanto a presión, potencia del motor o velocidad, ancho de la faja y altura de vuelos( lo más lógico sería recurrir a las tablas de calibraClon para determinar el gasto de producto desalojado por unidad de superficie..

(6) •. 106. Las tablas de calíbración estap. en función de los datos. .. anteriormente señalados, df.' la viscosidad del producto y principalmente del tipo de boqui Ua :r diLlSor ut.ilizadoo ES el caso que. sin cambiar de presión se puede desalcjar una cant.idad diferente del producto, con solo 7ariar el disco de aplicación y el difusor o cambiando uno cualquiera de los factores anteriormente enumerados. que podrían afectar la dosis de aplicación y por consiguiente~ causar en ci.ertos caSOS,f sobredosis y fitotoxicidad a los cultivos o deficiencia er, el control de malezas y plagas por deficien-. cia en la dosi.s. Generalment2i' la ap"l icac,i.or, de herbicidas se puede hacer a presiones que vari an er:tre 20 y 40 1 i.braB pcr pulgada cuadradac En el caso de atomi zadores rotati vo~~ ~ el ca.m.b:i o de pres ión con el fin de var.-iar la dosis de aplicacion ~ t~S más drástico y puede llevar a aplícar mayores dcsís, cuando se pasa por ej,smplo de JO a 40 libras de presión que cuando se usan aviones eqJipados con boquillas en el aguí.lón., BAN'JEREO y. API~I('ACIc;~~,. •. .. Habiamos señalado que si el aVlon vuela demasiado bajorla distribución del he,rbicída es menos uniforme; lo cual es particularmente notorio en aviones equípados co!: uno o dos atomÍzadores rotativos por ala, a menos que haya demasiado viento que impida volar un peco más alto para evi.tar el desplazamien.to de las gotas" En igual forma la. alt'~ra. de vuelo limita el ancho de la faja en el ban-. dereo. En aplicación de herbi.cidas, es de gran importancia el bandereo en la misma dirección de los surcos de siembra, tal como ya ha sido explicado, a menoS que la direcc,ión de los vi.entos lo impidan o por exist.ir cultivos vecinos ge,rminados o susceptibles que puedan ser afectados por alguDos productos, Hasta donde sea posible, es prefe,rl.l"'.l-:::~ hacer las fajas de apli.cación a través de.l v.iento~ con. •. lo cual se obtiene una dis,tribución más uniforme del producto y per-. mite las pa.sadas de las faja3 subsiguien·tes sin empañar el "flexiglass" y disminuyendo el peligro de toxicidad del piloto y del ban-. derero,ya que el avión vuela cada faja sin encontrar partículas de product.os desplazadas por el viento en la pasada del avión. Por esta razón I 8e debe princip,iar la aplicación en el extremo opuesto a la • dirección del ·~IÍento., Varios factores pueden hacer cambiar los planes de direcciór: en La aplicacíon de vuelo J tales como árboles en los bordes de las fajas de sierrbra,- pot.reros adyacentes, campamentos, alambres de energía eléctrica o comunicaciones, corrientes de agua para uso humano o animal, cult.ivos susceptibles y otros n. Er¡ algunos casos, cuando hay cultives germinados susceptibles a mezcla de herbicidas, se debe iniciar la aplicación en los. •. •.

(7) •. 107. bordes con herbicidas más selectivos, con el fin de evitar fito-. toxicidad y luego hacer las fajas de aplicación con el herbicida recomendado para el área señalada procurando que el piloto levan-. te el vuelo antes de llegar al límite del cultivo susceptible.. • •. •. Es muy difícil hacer diagramas de una aplicación correcta, en la cual influyen muchos factores en un momento dado, pero es necesario tener en cuenta un punto que es de primordial importancia: Uniformidad en la aplicación. Esto se consigue: haciendo fajas completas, no dejando sitios sin aplicación, evitando el. traslape o aplicaciones que pueden causar fitotoxicidad y no haciendo fajas más anchas que las señaladas para cada tipo de equipo. Generalmente el piloto desea aplicar los productos por las fajas más largas del cultivo con el fin de hacer la aplicación más rápida, con menos viraje o virajes menos forzados, menos gasto de combustible, y en esto hay razón en ocasiones. Otras veces es necesario cambiar la dirección de aplicación debido a los vientos predominantes y a la posición del sol que impiden al piloto hacer una buena labor4 Hecho un análisis de los puntos antes señalados, lo prique debe indicar la empresa al agricultor, es cuál es el tipo de equipo que ha de hacer la aplicación y de esto depende el bandereo y la dosis total del producto que se habrá de poner en el tanque del equipo y obviamente depende la efectividad del producto me~o. •. o su fitotoxicidad.. La aplicación de insecticidas, se puede hacer en fajas continuas o en carrusel, pero en herbicidas se debe preferir las. fajas de aplicación por la dirección del surco y haciendo fajas completas en cada pasada hasta donde lo permita el largo del lote.. •. En lo que respecta a fajas completas de aplicación, es donde se requiere la colaboración del piloto de tal manera que si hay algún sobrante en el tanque del equipo que no permita hacer una faja completa, es preferible llevar este sobrante a la pista y cargar el equipo de nuevo para el próximo vuelo. En esta for-" ma no hay descontrol de los bandereras y ambos pueden correrse des-. pués de hecha la aplicación en la faja completa.. Al no ser posible. hacer fajas completas, viene el descontrol de los bandereros y aquí. es donde tiene que operar la retentiva del piloto para saber. •. hasta. qué sitio más o menos llegó el vuelo anterior con el fin de no dejar fajas sin aplicar o dobles aplicaciones que en ciertos herbicidas es muy grave..

(8) 108. Es necesario tener en cuenta que los herbicidas preemergentes en la mayoría de los casos no matan por contacto las malezas y que las aplicaciones deben ser hechas en lotes prefe,riblemente donde no hayan gerninado las malezas ni los cultivos. Asimismo se debe tener en cue~ta que al usar cantidades de agua relativamente alta.s (7 a 20 galones/hectárea) el desplazamiento de los productos es menor por ser aplicados con gotas más grandes; caso contrar·io de los insecticida.s y de ciertos herbicidas postemergentes que se pueden aplicar Con menos cantidad de agua~ Analizando los factores anteriormente expuestos, se debe .ll.egar a dos conclusiones razonables: la primera, es hacer una buena aplicación aérea, lo cual depende de la responsabilidad del piloto y de la empresa! o recurrir a efectuar aplicaciones terrest.res hasta donde las posibilidades de humedad del suelo lo permitan, la facilidad de maquinaria y la poca o mucha urgencia que se tenga en cuanto a la limitación de siembra. Visto 10 anterior, se saca en conclusión que las aplicaciones aéreas son necesarias y por tal mot.ivo debemos proponernos que el servicio mejore constantemente. Para esto el agricultor debe poner de su parte seleccionando el banderero entre su personal de responsabilidad y que sepa conocer los peligros de su oficio. El banderero jamás debe quedarse en el sitio por el cual ha de pasar el avión~ Por esta razón se han presentado accidentes fatales, En caso de productos tóxicos esto es muy importante, ya que el banderero sólo servirá para guiar el piloto o alinearlo en la dirección de aplicación~ Generalmente se deben. usar dos bandereros, uno a cada extremo de la faja por cual se va a aplicar y estos deberán medir, por surcos o por metros, las distancias previamente determinadas según el tipo de equipo que hará la aplicación. Los lotes se deben banderear por aquellos sitios de más fácil movilización del banderero y no por dentro de los lotes ~ El campo se puede estacar y marcar Con anterioridad colocando banderas a las distancias determinadas. Estas banderas que pueden ser de papel o de plástico, de bolsas de fertilizantes o similares, jamás deben ser fijas. Se deben colocar todas las banderas ant.es de la aplicación y a medida que el avión o helicóptero hace una pasada, se debe tumbar la bandera" Este sist.ema es más práctico que el actualmente utilizado en el cultivo de arroz en que ponen banderas fijas de diferentes Golores, lo cual. puede confundir al pilotoo Con herbicidas selectivos, es posible al final de la aplicación, bordear el lote, un poco más alto, para gastar los sobran-. tes del último vueloo. • •. •. •. •.

(9) 109. El bandereo en "carrusel o caracol", utilizado para apli-. caciones de insecticidas y que se hace para evitar virajes estrechos, o en aplicaciones de insecticidas de bajo volumen, no es el más recomendable en aplicaciones de herbicidas por temor a que haya errores que puedan causar fitotoxicidad o deficiencia en el con-. trol.. 4.. •. •. CALIBRACION DE EQUIPOS AEREOS. Son pocas las pUblicaciones que se han hecho en el país sobre calibración de equipos aéreos para aplicación de herbicidas y si exceptuamos las publicaciones de Hoechst, Hércules y Federación de Algodoneros, que han sido dirigidas a aplicaciones de bajo volumen, y los cursos sobre aplicación de plaguicidas dictados por Teodoro Daza, Roberto Añez, Roberto Góroez y el suscrito,poco se ha avanzado al respecto, debiendo mencionar el esfuerzo hecho por el Ing.Agr. Arcesio Jaramillo en la publicación de su Boletín titulado IIAplicaciones Aéreas". Un buen número de reuniones ha llevado a cabo el leA a las cuales han asistido representantes de las empresas de aplicaciones aéreas para analizar los distintos puntos sobre la reglamentación vigente en el país, pero en ocasiones, éstas reuniones han sido el resultado de enfrentamientos entre las empresas y el personal de asistencia técnica. Conclusiones de la última reunión han sido publicadas por la Revista Arroz del mes de Agosto, 1970, órgano publicitario de la Federación Nacional de Arroceros y a ella quiero hacer algunos comentarios. También ha sido el anhelo del personal de ingenieros agrónomos de asistencia técnica, que las empresas de aplicación de plaguicidas presenten sus puntos de vista sobre las dificultades en las aplicaciones, equipos, respuestos, etc.,pero nos ha tocado a unos pocos agrónomos hablar de estos puntos con temor de equivocarnos, ya que en 4iferentes cursos del lCA, del ACIA y de las Facultades de Agronomía se han solicitado los servicios de personal de las empresas y por razones de oficio o por otras razones, no se ha podido conseguir esta colaboración~ 4.1.. •. CANTIDAD DE VOLUMEN ASPERJADO.. Hay varios términos que no han sido exactamente definidos, Como son: Utra-bajo volumen, bajo volumen y alto volumen. El UuS.D.A., define el primero, para aquellas aplicaciones de productos altamente concentrados, cuyo volumen total de aplicación.

(10) It 110. •. es inferior a 1,/,'2 galón por acre Baje.. volumen de 1/2 galón a 10 galones/acre, y alto volumep en cantidades superiores Nosotros hemos dado en llamar ultra~bajc "./olumen a aplicaciones hasta 2,0 litros/hectárea, bajo volumen de dos a cinco litros por hectárea y aplicaciones convencionales a las efectuadas con agua en cantidades superiores a cinco litros por tectárea. e. ... o. Como se ve, esto es convencional y así las empresas. de. aplicación haceD Su división incluyendo el bajo volumen con agua desde 5,0 a 7 1 0 galo~es po!::' hectárea r aplicación normal, 7,0 galones/hectárea~ semipesada 10 galones/hectárea~ pesada de 14 a 15 galones/hectárea" al't.o volumen de 20 galoI:es;'hectárea o más~ Estas divisiones ha;: t::::-aído corno consecuencia lóg~ca, diferencia de precios y controversias.. En una forna gE:neral, se puede decir que las aplicaciones convencionales han dado igual control en dosis que varían entre 2,5 y 40 galones de agua por hectárea~ Para algunos insecticidas sistémicos, herbicida::: y f'Jngicidas en polvos mojables, se prefieren cantidades de agua superiores a 10 galones/hect,área .. aunque .ensayos llevados a cabo por personal de Hércules en el Valle del Cauca( indican igual control de maÍ-ezas Con diferentes herbicidas en caña de azúcar con 10 y 20 galones de agua por hectárea y un control superio.r en otros pal3es con dosis inferiores de agua que permitan gotas más finas y por consiguiente, mayor número de got_as por unidad de superficie. Lógicamente, los herbicidas en polvo mojable requíeren una cantidad de agua mínima equivalente a una libra de product.o come,rc:i.al por cada galón de agua usadoo En forma ge':ieral, se debe tener en cuenta la dosis de material activo que se ha de aplicar por hectárea. Para calcular el qasto que ha de t,ener un equipo de aplicación o sea :. a. cantidad de prod·i.lcto desalojado f es necesario conocer si se va a aplicar con boquillas acondicionadas al aguiláno con atomizadores rotativos. Cuando se aplica con boquillas, éstas pueden o no llevar un disco en forma de espiral llamado "core", atomizador o pulverizadcr que impulsa el líquido al disco de la boquilla de salida. En los atomizadores rotativos o micronair, el líquido pasa a través de un tubo perforado que impulsa el producto sobre una canasta con malla de diferentes diametros y que permite dividir las gotas mediante la graduación de las a3pas del micronair. La gota producida po'r: el equipo atomízador rot.ativo, es más uniforme, lo cual permite una mejor aplicación cor: menor cantidad de agua, compensándose así, el mayor costo que tiene el equipo.. • •. •. •.

(11) III. ti. El atomizador o lI eore ll en los equipos con boquilla, con una numeraci6n más baja, pueae producir gotas más finas; lo mismo cuando se aumenta la presión en los equipos de aplicación.. Los datos anteriores, nos llevan a la conclusión de que para calibrar un equipo o conocer la cantidad de líquido desalojado, necesitamos tener los siguientes datos: Velocidad, Presión, Ancho de la Faja, Gasto de cada Boquilla Q Disco Atomizador y Densidad del Producto.. •. C,-~(lndo las boquillas no t:ienen el l l core l! se dice que el paso es directo y por conslguient~e habrá Wl mayor gasto de producto. En atomizaaores rotativos, cuanco r.o se usan los discos de reter.ción para dosis altas, se atce también que se usa el paso direct.o del producto.. La Tabla 2 permite conocer con bastante precisión, la cantidad de líquido desalojado por un avión PiperPéIWr1ee e con veloci¿ades, presión, ancho de faja y boquillas variables equi~ado con 44 boquillas, diferentes difusores y con cuat.ro aspas en la bomba tipo Agavenco de l~ pulgadas que puede desalojar como máximo, 106 galones/minuto, TambiÉn se incluye una tabla de calibración, cuan0.0 se utiliza el Micronair Compacto 3000,Tabla. 3 . . corrientemente usado en aplicaciones de herbicidas. La uniformidad de la faja de aplicación, se puede es'tudíar. •. • •. utilizando cintas de papel o rollos de máquina sumadora, hojas numeradas, vidrios o láminas de acero inoxidable. Si se desea, en igual fOlma se puede calcular el ancho de la faja cubierta y el número de gotas por unidad de superficie. Se puede hacer agregándole al agua un colorante orgánico fácil de limpiar como Rodamina B (40 por ciento en ácido acético) en la dosis de 50 centímetros cúbicos I)c::,- galón de agua. Se puede utilizar también, azul de metileno, negro de Sudán BR y otros colorantes. Est,udiando los patrones en las fajas de cubrimiento, Se pueden hacer las correcciones que se quiera a la distribución de las boquillas en el aguilón, aumentar o disminuír el ancho de la faja de cubrimiento, corregir la colocación de los equipos de micronair o modificar la altura de aplicación con el fin de obtener una buena distribución de la gota y un mejor cubrimiento. Se requiere en todos los casos una revisión de los equipos de aplicación antes de iniciar las temporadas de aplicación de herbicidas para comprobación de las cantidades de líquido asperjado por hectárea. Los datos en las Tablas, han sido obtenidos utilizando agua a 70°F, Y sirven como una guía tentativa bastante aproximada a la realidad..

(12) •. 112. Una vez establecidas las condi.ciones de vuelo y las dosis. a usar por hectárea, para calibrar eJ. equipo se requiere seguir los siguientes pasos:. l~. Cargue el avión con 15 galones de. agua~. .. 2. Ha-. ga volar el avión y opere el sistema de aspersión en vuelo para llenar la bomba, el aguilón y las boquillas; ajuste la presión y la potencia del I:1ot,or a la velocidad de operación; esté seguro de que no haya boquillas tapadas. 3. Aterrice y vacíe el t,anque solamente; no desocupe la bomba ni el aguilón. 4~ Ponga en el tanque una cantidad medida y opere el sistema por en minuto bajo condiciones normales de vuelo. 5. Aterrice y desocupe el tanque ero el punto más bajo y mida la cantidad de líquido drenado con el fin de determinar el volumen que fue ga.stado por minuto; haga los ajustes necesarios para aplicar la cantidad requerida ... ,. •. La 'I'abla 1 señala la cantidad de acres por minuto, cubiertos cuando se conoce el ancho de la faja en pies y la velocidad del equipo aéreo en millas por hora. Para anchos de fajas o velocida~ des no señaladas en la Tablas, use la fórmula Standard que se señala más adelante.. TABLA 1.. Carta de acres por minuto.. velocidad. NPH 75 80 85 90 95 lúO 110 120 130 140. 35'. 40'. 5,2 5,6 5,9 6,3 6,6 7,0 7,7 8,4 9,1 9,8. 6,0 6,4 6,8 7,¿ 7,6 8,0 8,8 9,6 10,4 11,2. Ancho de la Faja en Pies 45' 60' 50' 6,7 7,2 7,6 8,1 8,5 9,0 9,9 10,8 11,7 12,6. 75'. 100. 9,0 9,6 10,2 10,8 11,4 12,ú. 11,2. 16 3 5. l3 ,0. 13,2 14,4 15,6. 18,0 19;5. 15,0 16,0 17,0 18 1 0 19 O 20,0 22;0 24,0. 14,0. 16,8. 21,0. 7,5 8,0 8,5 9,0 9,5 10,0 11,0 12,0. -------. 12,0. 12,7 13, .5 14,5 1:;', O. •. 26 f O. 28,0. -------. Accgiéndonos al sistema met,ricc decímal y con el fin de simplificar los cálculos f se presentan las siguien::es formulas y datos que son de gran utilidad, cuando no se dispone de Tablas~. •.

(13) •. 113. MPH x 2 (ancho de la faja en pies). Hectáreas por minuto. Galones por minuto. 2470. =. Hectáreas por minuto x la dosis. Numero de. Hectáreas por minuto x: galones por hectáreas. boquillas. Descarg-a en galones por minut.o de una boquilla. •. ---------. La velocidad del equipo se da en mi_llas por:. 1 1 1 1. .. 1. Milla Galón Pie Hectárea Pinta. =. 1609,3 3,785. met,ros. 30,48 2,47 =. hora~. 0,473. litros centím8tros acres 1 i"t.ro s. En el caso de utilizar la fórmula anterior f se re'11,J.iere cono-'> cer la descarga de una boquilla a una presión determi,nadao. •. Para los equipos aéreos acondicionados con micronair o atcmizadores rotativos que pueden hacer fajas de cubrimiento de 20 metros de ancho, en caso de no disponer de Tablas F se pueden calcular las hec-·~ táreas por minuto, tal como se indicó anteriormente, Para saber que restricciones se deben emplear, teniendo en c"uenta la <lelocidad de ope-' ración r la presibn y la faja cubierta~ es necesario calcular los galo'-' nps por minuto (GPM) desalojados por cada micronair mediante la fór,o. mula. siguiente~. GP?>I. Area tratada (Ha/minuto) x Dosis 4. ~lones/Ha). Esta fo:fmula se utiliza cuando se USan cuatro microna:"rs; si se usan seis micronairs¡ se divide por seis~ NOTA~. Para calcular el número de boquillas en aplicaciones de bajo volumen de productos altamente conce.ntrados:; se requiere co-. •. nocer también la densidad del producto o el factor de sión con relación al agua.. conver~.

(14) •. 114. TABLA 2.. Cantidad de líquido desalojado por un avión Piper Pawnce. SALIDA DE ASPERSION PA-25-235-260 Unidad de Alto Volumen Bomba Agavenco de 1~1I Sistema aspersor de 44 boquillas Bomba de viento de 4 alabes (2 C4 u. f Part # 64154) Boquilla No.. D-45. Velocidad del Aire Millas/Hr. (Madera). Líquido Lb!pu1g. 2. Flujo Total gal!min.. 70. 10 20 30 max.. 10,00 12,00 14,00. 2,38 2,86 3,34. 1,78 2,14 2,50. 1,42 1,71 2,00. 80. 10 20 30 38 max.. 10,00 12,00 14,00 16,00. 2,08 2,92 3,34. 1,56 1,88 2,19 2,50. 1,25 1,50 1,75 1,97. 10 20 30 40 46 max.. 10,00 12,00 14,00 16,50 17,70. 1,85 2,22 2,59 3,06 3,28. 1,39 1,67 1,95 2,30 2,46. 1,11 1,33 1,56 1,83 1,97. 100. 10 20 30 40 50 56 max.. 10,00 12,00 14,00 16,50 18,50 19,70. 1,67 2,00 2,34 2,75 3,08 3,28. 1,25 1,50 1,75 2,06 2,32 2,46. 1,00 1,20 1,40 1,65 1,85 1,97. 70. 10 20 25 max.. 22,50 30,00 33,00. 5,35 7,15 7,85. 4,02 5,35 5,90. 3,22 4,29 4,71. 80. 10 20 31 max.. 22,50 30,00 36,50. 4,58 6,26 5,70. 3,52 4,70 4,56. 3,75. 10 20 30 38 max.. 22,50 30,00 36,00 40,60. 4,71 5,56 6,66 7,51. 3,13 4,17 5,00 5,64. 90. D8-45. Presión. ... e. 90. Cobertura (Ga1ones¿Acre) Faja de Faja de Faja de 30 pies 40 pies 50 pies. 2,50. • •. •. 2,81 3,80 2,51. •. ",34 '- 7. UD. 4,51. #ti.

(15) •. 115 TABLA 2.. (Continuación). SALIDA DE ASPERSION PA-25-235-260 Unidad de Alto Volumen Bomba Agavenco de 1~1I Sistema aspersor de 44 boquillas Bomba de viento de 4 alabes (2 c.u., Part # 64154) Boquilla No.. •. •. D8-45. D12-45. Velocidad del Aire Millasjllr 100. 2,25 3,00. 39,00 46,00 49,00. 9,30 10,95 11,67. 10 20 27 max.. 39,00 46,00 52,00. 8,15 9,00 10,85. 8, l3. 4,90 5,75 6,50. 10 20 30 35 max.. 39,00 46,00 54,00 58,00. 7,22 8,51 10,00 10¡72. 5,42 6,40 7,50 8,05. 4,34 5,10 6,00 6,45. 10 20. 6,50 7,67 9 OO 10,25 10,60. 4,87 5,75 6,75 7,70 7¡95. 3,90 4,60 5,40. 40 43 max.. 39,00 46,00 54,00 61,50 63,00. 70. 10 15 roax.. 72,00 85,00. 17,15 20,22. 1.2.87 15,20. 10,30 12,15. 80. 10 18 roax.. 72,00 91,00. 15,00 19,00. 11,25 14,20. 9,00 11,40. 90. 10 20 21 roax.. 72,00 95,00 97,00. 13,35 17,60 18,00. 10,00 13,20 13,50. 8,00 10,55 10,80. 100. 10 20 26 max.. 72,00 95,00 106,00. 12,00 15,83 17,70. 9,00 11,87 13,28. 7,20 9,50 10,60. •. 30. 22,50. 3,75 5,00 6,00 6,96. 2,82 3,76 4,50 5,23 5,38. 10 20 23 max.. 70. 100. •. Cobertura Galones/Acre) Faja de Faja de Faja de 30 pies 40 pies 50 pies. 30,00 36,00 41,80 43,00. 90. D12-56. Flujo Total ga1/min.. 10 20 30 40 43 max.. 80. •. Presión Líquido Lb/pu1g. 2. (Madera). 7,16. J. 6,96 8,20. 8,75 6,12 7,20. 3,60 4,18 4,30. 5,57 6,56 7,00. 6 1 15. 6,38.

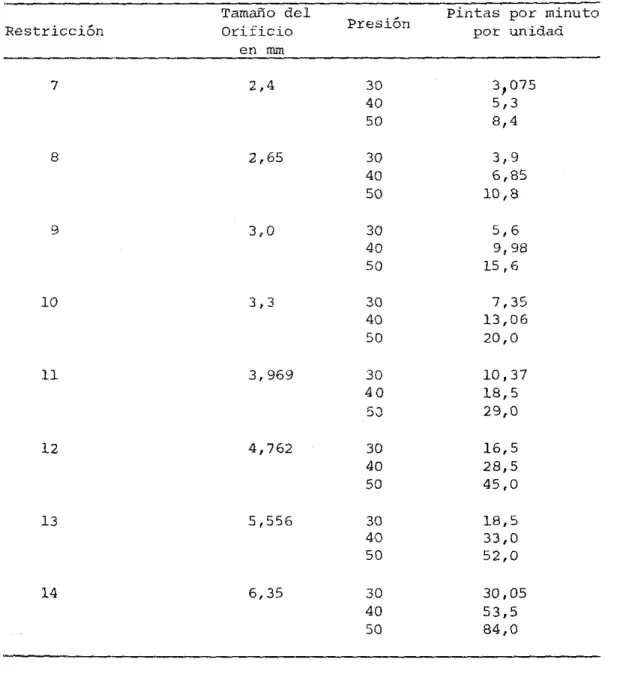

(16) •. 116. TABLA 3.. ... Calibración para micronair compacto 3.000. Tamaño del. Restricción. Orificio. Presión. Pintas por minuto por unidad. en mm. 7. 2,4. 30 40 50. 8. 2,65. 30 40 50. 3,9 6,85 10,8. 9. 3,0. 30 40 50. 5,6 9,98 15,6. 10. 3,3. 11. 3,969. 3,075 5,3 8,4. 30. 7,35. 40 50. 13 ,06. 30 40 50. 10,37 18,5 29,0. •. •. 20,0. 12. 4,762. 30 40 50. 16,5 28,5 45,0. 13. 5,556. 30 40 50. 18,5 33,0 52,0. 14. 6,35. 30 40 50. 30,05 53,S 84,0. •. •. 1. 0S datos ant,eriores fueron obtenidos usando agua de 6SoF o 20°C, Y sirven solamente como una guía tentativa.. •.

(17) 117. RESUMEN. El presente trabajo presenta algunos puntos básicos que es necesario tener en cuenta para una aplicación correcta de herbicidas utilizando equipos aéreos. Antes de las temporadas de aplicación de herbicidas es necesario que las empr2sas de aplicación dispongan de las boquillas y accesorios necesarios para una correcta apl':'cación,. El número. de las boquillas así como los fi]tros~ termi.nales, difusor y discos de retención c,::,ben ser' de idéntica numeracion~ LoS equipos deben estétr" correctamente calibrados la bomba y demás accesorios en buen estado de funcionamiento cor.. el fin de nacer pn.lebas tentativas de la faja de cubrimiento así como de' la distribución y tamaño de las gotas o patrón de aplicación. Para tal efecto se debe usar un colorante y una cinta de sumadora, haciendo diferentes pasadas de comprobación. $. Es necesario tener un concepto claro sobre los aspectos que se señalan a continuación: a) .La altura de vuelo debe ser entre 1,50 y 2,50 metros sobre el suelo con relación a la altura de las llantas si se trata de equipos acondicionados con boquillas o con atomizadores rotativos respectivru~e~te; b! El ancho de la faja cubierta determina el grado de controlo fitotoxicidad de los productos y va en relación con la altura de vuelo. Este factor debe ser determinado para cada equipo y varía entre 12 y 20 metros; c) Las fajas de aplicación deben ser correctamente "banderiadas" y hechas en la misma dirección de los surcos de siembra con el fin de poder corregir errores posteriormente; d} La uniformidad en la aplicación se consigue haciendo fajas completas, evitandc el traslape e dobles aplicaciones que pueden causar fi-totoxicidad; e) Se requiere la co}aboración del pilote,. poner en juego su retentiva, ceñirse a la calibración del equipo no solo en función de la presión sino en otros factores que alteran la dosis de aplicación y su efectividad o fitotoxicidad tales corno velocidad, altura de vuelo, dis"tribuciór: y dir:"ección de las boquillas, tamaño de la gota, vientos predominantes dirección del bandereo y demás condiciones ambientales que alteran los resultados; f) Es obligación de las empresas informar con anterioridad al agricultor la clase de equipo que hará la aplicación, de lo cual depende la cantidad total del ?roducto en el tanque de aplicación y el bandereo; g) El agricuLtor debe colaborar en este programa y el Ingeniero Agrónomo de Asistencia Técnica debe conocer las malezas predominantes en los lotes a fin de recomendar el herbicida o mezclas de herbicidas más adecuados; h) Las casas distribuidoras o vendedoras de herbicidas deben dar las recomendacio-.

(18) 118. nes y condiciones requeridas para cada producto y el usuario debe leer las instrucciones señaladas en las etiquetas. Estas normas son generales para aplicaciones de insect~ci das solo que en algunos casos varía la cantidad de agua a utilizar y se debe tener un mayor cuidado en lo que respecta a los peligros de intoxicación de bandereros, personal de obreros que laboran en el campo, mezcladores y ope~arios. En la mayoría de los casos en aplicaciones de insecticidas altamente tóxicos se debe preferir el bandereo en ucarrusel" con el fin de que el piloto haga las fajas de aplicación cuando ya ha caído al suelo la nube de insecticida..

(19) •. 119. BIBLIOGRAFIA. •. l.. AERIAL APPLICATION OF AGRICULTURAL CHEMICAL. ture Handbook No. 287 U.S.D.A.. 2.. AÑEZ f A~,R. 1968. Curso sobre Aspersión Aérea de Pesticidas~ Federación Nacional de Algodoneros.. 3.. BRITTEN, N. s.f. Au 3000 Compact Atomizer. port. Island of Wight, England.. 4.. DAZA, D., T. 1969. Equipo de Aplicaciones de Insecticidas . Curso avanzado sobre Control de Plagas, ACIA, Bucaramanga.. 5.. GOMEZ, A., R. Y RAIGOSA,B., J. 1968. Efectos comparativos de los insecticidas en aplicaciones aéreas a bajo volumen y convencional, para el control de Helicoverpa (Heliothis) en el Algodonero. Boletín No.0014 Instituto de Fomento Algodonero .. 6.. GOMEZ, A., R. Y HERRERA, H., M. 1968. Efectividad de Toxafe no DDT 5-2,5 Bajo Volumen para el Control de He1iothis spp. en el algodonero en la Zona del Valle del Cauea. Colombia.. 7.. HANDBOOK FOR AGRICULTURAL PILOTS.. 8.. H~GA. 9.. HERNANDEZ, B. , J. 1969 Algunas consideraciones sobre el. uso de Formulaciones de Toxafeno en Bajo Volumen para el Combate de Plagas del Algodonero en Centro América. Hercules Inc., Wilmington, Delaware, 19899, U.S.A.. • •. •. •. •. .. BIEN SUS APLICACIONES AEREAS. (203). Bogotá.. 1968. 1970.. 1965.. Agricul-. Bembridge Air-. IAAC.. The Hauge.. Revista Arroz.. 19. 0. 10.. JARAMILLO, J., A. TropicaL. 11.. MARIN, H.,C. 1969. Equipos para aplicación de Plaguicidas y su Calibración. Curso avanzado sobre control de plagas.ACIA. Bogotá.. 12.. USO DE FORMULACIONES DE TOXAFENO EN BAJO VOLUMEN PARA EL COl\'TROL DE Trichoplusia, He1iothis Y PICUDO EN EL ALGODONERO EN COLOMBIA. Boletín Informativo No.5. Hercules Trading Corp. Bogotá .. 1969.. Aplicaciones Aéreas.. Agricultura.
