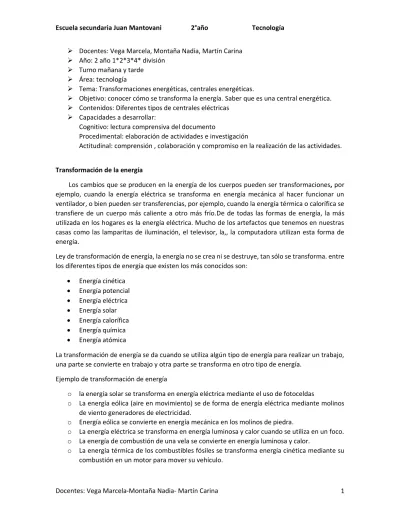

➢ Docentes: Vega Marcela, Montaña Nadia, Martín Carina
➢ Año: 2 año 1*2*3*4* división
➢ Turno mañana y tarde
➢ Área: tecnología
➢ Tema: Transformaciones energéticas, centrales energéticas.
➢ Objetivo: conocer cómo se transforma la energía. Saber que es una central energética.
➢ Contenidos: Diferentes tipos de centrales eléctricas
➢ Capacidades a desarrollar:
Cognitivo: lectura comprensiva del documento
Procedimental: elaboración de actividades e investigación
Actitudinal: comprensión , colaboración y compromiso en la realización de las actividades.
Transformación de la energía
Los cambios que se producen en la energía de los cuerpos pueden ser transformaciones, por ejemplo, cuando la energía eléctrica se transforma en energía mecánica al hacer funcionar un ventilador, o bien pueden ser transferencias, por ejemplo, cuando la energía térmica o calorífica se transfiere de un cuerpo más caliente a otro más frío.De de todas las formas de energía, la más utilizada en los hogares es la energía eléctrica. Mucho de los artefactos que tenemos en nuestras casas como las lamparitas de iluminación, el televisor, la,, la computadora utilizan esta forma de energía.
Ley de transformación de energía, la energía no se crea ni se destruye, tan sólo se transforma. entre los diferentes tipos de energía que existen los más conocidos son:
• Energía cinética
• Energía potencial
• Energía eléctrica
• Energía solar
• Energía calorífica
• Energía química
• Energía atómica
La transformación de energía se da cuando se utiliza algún tipo de energía para realizar un trabajo, una parte se convierte en trabajo y otra parte se transforma en otro tipo de energía.
Ejemplo de transformación de energía
o la energía solar se transforma en energía eléctrica mediante el uso de fotoceldas
o La energía eólica (aire en movimiento) se de forma de energía eléctrica mediante molinos de viento generadores de electricidad.
o Energía eólica se convierte en energía mecánica en los molinos de piedra.
o La energía eléctrica se transforma en energía luminosa y calor cuando se utiliza en un foco.
o La energía de combustión de una vela se convierte en energía luminosa y calor.
o La energía térmica de los combustibles fósiles se transforma energía cinética mediante su combustión en un motor para mover su vehículo.
Centrales energéticas
Central eléctrica: una central eléctrica es una instalación capaz de convertir la energía mecánica en energía eléctrica. Hay que tener en cuenta qué hay instalaciones de generación dónde no se realiza la transformación de energía mecánica en electricidad como por ejemplo:
Los parques fotovoltaicos, donde la electricidad se obtiene de la transformación directa de la radiación solar.
Las pilas de combustible o baterías, donde la electricidad se obtiene directamente a partir de la energía química.
Tipos de centrales eléctricas
Una buena forma de clasificar las centrales eléctricas es haciéndolo en función de la fuente de energía primaria qué utilizan para producir la energía mecánica necesaria para generar electricidad.
Central hidroeléctrica
Una Central hidroeléctrica es una instalación que permite aprovechar las masas de agua en movimiento que circulan por los ríos para transformarlas energía eléctrica, utilizando turbinas acopladas a los alternadores.
1-Componentes principales de una central hidroeléctrica
la presa que se encarga de contener el agua de un río y almacenarla en un embalse
Sala de máquinas: construcción donde se sitúan las máquinas (turbinas, alternadores….) Y elementos de regulación y control de la central.
Turbina: elementos que transforman en energía mecánica la energía cinética de una corriente de agua
Alternador: tipo de generador eléctrico destinado a transformar la energía mecánica en eléctrica.
Válvulas: dispositivos que permiten controlar y regular la circulación del agua por las tuberías.
La presa es el primer elemento que encontramos en una central hidroeléctrica.
2-Funcionamiento de una central hidroeléctrica: la presa situada en el curso de un río, acumula artificialmente un volumen de agua para formar un embalse. Eso permite que el agua adquiera una energía potencial que después se transformará en electricidad. Para esto la presa se sitúa aguas arriba, con una válvula que permite controlar la entrada de agua a la galería depresión; previa a una tubería forzada qué conduce el agua hasta la turbina de la sala de máquinas de la central
3- Ventajas e inconvenientes de las centrales hidroeléctricas;
Las ventajas son:
No necesitan combustibles y son limpias
Muchas veces los embalses de las centrales tienen otras utilidades importantes, el regadío como protección contra las inundaciones o para suministrar agua a las poblaciones próximas.
Tienen costes de explotación y mantenimientos bajos
Las turbinas hidráulicas son de fácil control y tienen unos costes de mantenimiento reducido.
Los inconvenientes son:
El tiempo de construcción es en general más largo que el de otros tipos de centrales eléctricas La generación de energía eléctrica está influenciada por las condiciones meteorológicas y puede variar de estación a estación
Central térmica convencional
En las centrales térmicas convencionales se produce electricidad a partir de combustibles fósiles como el carbón o gas natural, mediante un ciclo termodinámico de agua- vapor. El término
“convencionales” sirve para diferenciar las de otras centrales térmicas como las nucleares o las de ciclo combinado.
Los componentes principales de una central térmica convencional:
1. Caldera, en este espacio el agua se transforma en vapor cambiando su estado. Esta acción se produce gracias a la combustión del gas natural o cualquier otro combustible fósil 2. Turbina de vapor, máquina que recoge el vapor de agua y que gracias a un complejo sistema
de presiones y temperaturas, consigue que se mueva el eje que la atraviesa.
3. Generador, máquina que recoge la energía mecánica generada en el eje que atraviesa la turbina y la transforma en eléctrica mediante inducción electromagnética.
Funcionamiento de una central térmica convencional
Una vez que El combustible está en la caldera se quema. Esto provoca que se produzca energía calorífica que se utilizará para calentar agua y así transformarla en vapor a una presión muy elevada.
A partir de este vapor se hace girar una turbina y un alternador para que esté produzca electricidad La electricidad generada por un transformador para aumentar su tensión y así transportarla reduciendo las pérdidas por el efecto joule. el vapor que sale de la turbina se envía un elemento llamado condensador para convertirlo en agua y así retornarlo a la caldera para empezar un nuevo ciclo de producción de vapor.
También podemos encontrar las siguientes centrales:
central geotérmica, central mareomotriz, centrales nucleares, central eólica, centrales solares
Desarrolla las siguientes actividades
1.leer documento y realizar un mapa o red conceptual. Observa el video en el siguiente link . https://www.orientanova.com/como-hacer-un-esquema/
2.Observar los siguientes videos siguiendo los siguientes link https://www.youtube.com/watch?v=G8tEnikzud4 https://www.youtube.com/watch?v=Apg_aEwvzGM 3.Elige una de las centrales nombradas en todo el documento.
a. Explica su funcionamiento
b. Nombra sus partes y explica sus funciones
C. Realiza el dibujo correspondiente de la central que elegiste.
4.Averigua y copia como llega la electricidad, desde la central a nuestros hogares.
Evaluación: se revisarán las actividades en el cuaderno.
Por consultas y envío de guías resueltas al siguiente correo:
tecnologí[email protected]
Se evaluará cumplimiento, prolijidad y responsabilidad en los trabajos presentados.
Directora Viviana Muñoz
