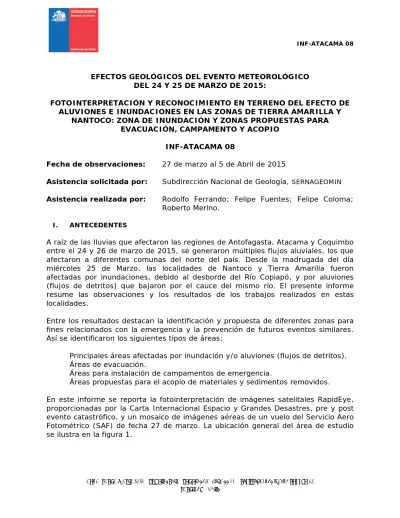

EFECTOS GEOLÓGICOS DEL EVENTO METEOROLÓGICO DEL 24 Y 25 DE MARZO DE 2015:

(1)

INF-ATACAMA 08

AVDA. SANTA MARIA 0104 - PROVIDENCIA FONO: (56-2) 2482 55 00 CASILLA: 10465 Y 1347 CORREO 21 SANTIAGO - CHILE

EFECTOS GEOLÓGICOS DEL EVENTO METEOROLÓGICO DEL 24 Y 25 DE MARZO DE 2015:

FOTOINTERPRETACIÓN Y RECONOCIMIENTO EN TERRENO DEL EFECTO DE ALUVIONES E INUNDACIONES EN LAS ZONAS DE TIERRA AMARILLA Y

NANTOCO: ZONA DE INUNDACIÓN Y ZONAS PROPUESTAS PARA EVACUACIÓN, CAMPAMENTO Y ACOPIO

INF-ATACAMA 08

Fecha de observaciones: 27 de marzo al 5 de Abril de 2015

Asistencia solicitada por: Subdirección Nacional de Geología, SERNAGEOMIN Asistencia realizada por: Rodolfo Ferrando; Felipe Fuentes; Felipe Coloma;

Roberto Merino.

I. ANTECEDENTES

A raíz de las lluvias que afectaron las regiones de Antofagasta, Atacama y Coquimbo entre el 24 y 26 de marzo de 2015, se generaron múltiples flujos aluviales, los que afectaron a diferentes comunas del norte del país. Desde la madrugada del día miércoles 25 de Marzo, las localidades de Nantoco y Tierra Amarilla fueron afectadas por inundaciones, debido al desborde del Río Copiapó, y por aluviones (flujos de detritos) que bajaron por el cauce del mismo río. El presente informe resume las observaciones y los resultados de los trabajos realizados en estas localidades.

Entre los resultados destacan la identificación y propuesta de diferentes zonas para fines relacionados con la emergencia y la prevención de futuros eventos similares.

Así se identificaron los siguientes tipos de áreas:

• Principales áreas afectadas por inundación y/o aluviones (flujos de detritos).

• Áreas de evacuación.

• Áreas para instalación de campamentos de emergencia.

• Áreas propuestas para el acopio de materiales y sedimentos removidos.

En este informe se reporta la fotointerpretación de imágenes satelitales RapidEye, proporcionadas por la Carta Internacional Espacio y Grandes Desastres, pre y post evento catastrófico, y un mosaico de imágenes aéreas de un vuelo del Servicio Aero Fotométrico (SAF) de fecha 27 de marzo. La ubicación general del área de estudio se ilustra en la figura 1.

(2)

INF-ATACAMA 08

Fig. 1. Esquema general de las zonas afectadas por el evento a lo largo de cuenca del Río Copiapó y sus subcuencas asociadas. Se muestra, además, la ubicación de los sectores visitados en terreno en recuadros de color negro, (Sectores 1, 2, 3 y 4; ver figuras 10, 11, 12 y 13) La proyección de las imágenes y los datos puntuales están expresados en coordenadas UTM, datum WGS84.

(3)

INF-ATACAMA 08

II. ÁREAS PROPUESTAS

Los criterios utilizados para la definición de las áreas son esencialmente geológicos y geomorfológicos, referidos al tipo de roca o depósito, condiciones específicas de cada quebrada, quebradas tributarias potencialmente activables por eventos locales, pendiente, proximidad o altura respecto a quebradas mayores, además de criterios geográficos como proximidad al área urbana actual y accesibilidad. Se consideró, además, las áreas afectadas por los flujos de detritos e inundación actuales en cada localidad y el efecto de las lluvias en su entorno. Se generaron la mayor cantidad de sitios posibles de evacuación y acopio en consideración de la distribución de la densidad poblacional. Las zonas, en su mayoría, pudieron ser validadas y chequeadas en terreno.

Para las zonas de evacuación y de campamentos de emergencia se establecieron los siguientes criterios generales, los que fueron adaptados a las condiciones locales de cada área estudiada:

Zonas de evacuación: En general, para la identificación de áreas de evacuación, se seleccionaron zonas elevadas, al menos a 10 m de cota sobre el margen del polígono impactado (según la información topográfica disponible); en zonas costeras sobre los 30 m s.n.m. (protección frente a tsunamis); pendiente menor a 40% o 22° (evaluable en el caso de contar con pocos sitios); cerca de la población (dentro o aledaño al área urbana); acceso expedito (que presente red vial o huella transitable); influencia de quebradas secundarias y laderas inestables (para evitar peligro por remociones en masa); estar aguas arriba o lejano de residuos masivos mineros; considerar antecedentes previos y los levantados durante la emergencia en terreno; geología (Ej. Excluir dunas por dificultad para desplazarse).

Zonas de campamentos: En general, para la instalación de campamento, se seleccionó un área elevada al menos a 10 m de cota sobre el margen del polígono impactado. En zonas costeras sobre sobre los 30 m s.n.m. (protección frente a tsunamis); pendiente menor a 15° (evaluable con la posibilidad de nivelar el terreno); cerca de la ciudad (dentro o aledaño al área urbana); estar aguas arriba o lejano de residuos masivos mineros influencia de quebradas secundarias y laderas inestables (para evitar peligro por remociones en masa); estar aguas arriba o lejano de residuos masivos mineros; considerar antecedentes previos y los levantados durante la emergencia en terreno; geología (Ej. Excluir dunas por dificultad para desplazarse).

Es importante destacar que las zonas propuestas deben ser validadas por otras instancias institucionales, considerando temas ambientales, de propiedad del terreno u otros aspectos sectoriales.

En el Anexo 1 se entrega una breve descripción de las unidades geológicas sedimentarias presentes en la zona de estudio. Esto con el fin de favorecer la comprensión de las unidades donde se emplazan los centros urbanos y también para entender las implicancias de la elección de los sitios donde se construye.

(4)

INF-ATACAMA 08

III. EFECTOS DEL TEMPORAL EN TIERRA AMARILLA – NANTOCO

Entre los días 3 y 5 de Abril se realizó una visita a terreno a las localidades de Tierra Amarilla, Punta de Bateas, Nantoco y la confluencia del río Copiapo con la quebrada Carrizalillo. En la figura 1 se observan los sectores visitados en terreno, y se señalan, además, las diferentes localidades, la hidrografía y la zona afectada por las remociones en masa e inundaciones de marzo pasado. A continuación se describen los daños y efectos del temporal en los diferentes sectores:

Sector 1. Tierra Amarilla

En el sector de Tierra Amarilla la zona afectada abarcó gran parte de la llanura de inundación del valle del río, inundando, mayormente, predios agrícolas, además de las casas que se encuentran al costado oriental del lecho del río Copiapó. Las casas de este sector se ubican en un bajo topográfico muy cercano al cauce del río y, por lo mismo, sufrieron graves daños. La altura de inundación es variable entre 0,3 y 1,20 m en los lugares más afectados, en tanto los espesores de sedimentos dejados por la inundación varían entre 15 y 40 cm (Fig. 2, Tabla 1).

Segun la información recopilada, durante la madrugada del día miercoles 25 de Marzo, se dio aviso a la población del sector de la crecida del río. Ésta comenzó con una leve inundación de calles y luego fue aumentando el contenido de agua y barro hasta el mediodía del día 25. La causa de la inundación en estos sectores habría sido el bloqueo de un puente con restos de madera y materiales, lo cual habría generado un embalsamiento y posterior rebalse del río en ese lugar.

Fig. 2. Tierra Amarilla. Izquierda: se observa el material sedimentario fino, de aproximadamente 30 cm de espesor, dejado tras la inundación en un campo de cultivo.

Derecha: En este lugar la inundación alcanzó los 0,90 a 1,00 m de altura, en tanto que el espesor de sedimento llegó a los 30 cm.

El sector donde se encuentra la mayor población de Tierra Amarilla no sufrió daños ya que se encuentra aproximadamente 3 m por sobre el nivel de la inundación asociada a este evento. No obstante, Tierra Amarilla se encuentra ubicada sobre el cono aluvial de una quebrada que tiene más de 10 km de largo, con su naciente bajo los 1.300 m s.n.m., y con obras de control aluvional. Por esta quebrada no se

(5)

INF-ATACAMA 08

generaron flujos de detritos y la piscina de control aluvional llegó a colmatarse, por lo que debe ser limpiada para un próximo evento meteorológico. Dentro de esta misma quebrada se encuentra el vertedero de la localidad de Tierra Amarilla (Fig.

10, punto de observación TAN-02), el cual podría aportar gran cantidad de materiales a un eventual flujo que baje por esta quebrada.

Sector 2. Punta de Bateas

En el sector de Punta de Bateas se observa, al igual que en el sector de Tierra Amarilla, que la zona de inundación afectó a gran parte de la llanura de inundación del valle, principalmente campos de cultivo y viviendas de material sólido construidas en la ribera del río. Hay sectores que presentan marcas de inundación variables entre 0,60 m y 1,00 m de altura, mientras que los espesores de sedimento fino (barro) varían entre 30 cm y 50 cm (Figs. 3 y 4, Tabla 1). En este sector, se reportó la ocurrencia de un flujo aluvional que inundó la zona de forma paulatina durante el día miercoles 25 de marzo. Dicho evento, además de afectar viviendas y predios, generó la destruccion de algunos puentes colgantes, y el desplazamiento de un container que se encontraba en la parte sur del lecho, donde una empresa se encontraba realizando trabajos de mejoramiento.

Es destacable el hecho de que en el sector norte de esta zona se presenta un sector más elevado, una "isla", la cual no fue afectada por el evento de inundación y por ello las casas de esa zona no se afectaron.

Tabla 1. Espesores de sedimentos y altura de inundaciones en cm.

Sector Punto Este Norte Altura Inundaciones Espesor de Sedimentos Tierra

Amarilla

TAN-03 374852 6960100 120 40

TAN-04 374797 6959804 70-90 30

TAN-05 374919 6959627 50-30 15

TAN-07 374719 6958972 40

Punta de

Bateas TAN-08 374936 6957568 70 30

TAN-09 375101 6956607 100 50

Nantoco

TAN-10 374657 6954339 60 30

TAN-12 374547 6953142 90 40

TAN-13 374441 6953133 70 40

TAN-14 374403 6953070 200-170 150-170

TAN-15 374881 6952396 50 25-30

(6)

INF-ATACAMA 08

Fig. 3. Sector Punta de Bateas: Casas afectadas por evento de inundación donde se distinguen 2 marcas: marca de altura de inundación (más alta) y del depósito dejado por ésta (más baja y oscura), el cual ya había sido retirado al momento de la visita.

Fig. 4. Sector Punta de Bateas: Se observa la altura de inundación en este sector, con marcas de aproximadamente 1,2 m.

(7)

INF-ATACAMA 08

Sector 3. Nantoco

La localidad de Nantoco se encuentra en la intersección del rio Copiapó con la quebrada Nantoco, a 26 km de Copiapó por la ruta C-35. En el área se observó un importante desborde del cauce del río Copiapó que inundó 7 parcelas productivas, produciendo daños materiales pero sin pérdidas humanas. Dentro de este sector el nivel máximo de altura de inundación varía entre 0,50 y 1,70 m, mientras que el espesor de los depósitos de barro varía entre 0,25 y 1,50 m (Fig. 5, Tabla 1). El máximo espesor de sedimentos se localiza en el eje de la quebrada (Fig. 12, punto de observación TAN-14). En este mismo sector se observa un puente secundario que fue completamente cubierto por la inundación. Según entrevistas con lugareños, la inundación se produce al momento en que el cauce bajo el puente es obstruido con materiales detríticos, vegetación y maquinarias. En efecto, al momento de la visita, se observa un tronco de grandes dimensiones que podría obstruir el cauce ante una nueva crecida. En el sector de la iglesia de Nantoco (Fig.

12, punto de observación TAN-12) y en el sector del trébol de la carretera que conecta la ruta C-35 con la ruta C-411, se observa que la mayor inundación se produce debido a que se encuentra bajo el nivel del camino.

Fig. 5. Máximo nivel de espesor de sedimentos, de aproximadamente 1,5 a 1,7 m de altura, dejados por la inundación en sector alejado del cauce del río Copiapó.

En un sector de Nantoco (Fig. 12, punto de observación TAN-11), la empresa Minera Candelaria entregó terrenos por 2 años para la construcción de viviendas de emergencia a cargo de la municipalidad (Fig. 6). Al momento de la visita ya se había realizado el loteo y se levantaban las mediaguas. El sector específico de construcción no se encuentra lo suficientemente alto respecto de la línea de

(8)

INF-ATACAMA 08

inundación por lo que es necesario implementar medidas de mitigación como pretiles y muros de tierra para desviar el agua frente a un eventual desborde.

Cabe destacar que una quebrada secundaria (Fig. 12, punto de observación TAN- 16), tuvo escorrentía superficial abundante, la cual produjo el rebalse y rotura de piscinas de riego. La escorrentía tuvo lugar durante el día martes, un día antes que el evento de mayor inundación en el sector. Esta quebrada se considera un eventual peligro debido a su longitud de aproximadamente 5 km.

Fig. 6. Loteo en propiedad de Minera

Sector 4: Quebrada Carrizalillo

En esta quebrada se observa la presencia de un nivel de sedimentos finos de poco espesor, asociado al flujo que detritos que se desplazó por esta quebrada durante el evento. Éste afectó a parronales con una altura de inundación de aproximadamente 10 cm y, en algunos casos donde el flujo fue mayor, las plantaciones fueron arrancadas (Fig. 13, punto de observación TAN-18). Aguas abajo, el flujo afectó de forma considerable una bodega de packing, con espesores de sedimentos de aproximadamente 30 cm, dañando infraestructura y plantaciones (Fig. 7). En este mismo lugar se observó un sector de estacionamiento de maquinaria pesada y acopio de desechos industriales que incluyen materiales radioactivos (Fig. 7). La inundación superó los 50 cm y el depósito de barro en este sector llegó a los 30 cm (Tabla 1). Al momento de la visita se observó maquinaria pesada trabajando en el lugar para generar un nuevo cauce y despejar de sedimentos. Frente a este sector se encuentra un tranque de relave que fue levemente afectado por la inundación, siendo cubierto con sedimentos finos.

(9)

INF-ATACAMA 08

Fig. 7. Arriba: Sectores inundados con sedimentos de espesores centimétricos a decimétricos en Quebrada Carrizalillo. Se indican los diferentes lugares afectados por el aluvión. A: bodega de “packing” inundado con hasta 30 cm de barro (punto de observación TAN-19 en figura 13). B: Acopio de materiales y maquinaria pesada. C: sedimentos sobre relave (color gris verdoso). Abajo: bodega con material radioactivo al oeste de “packing”

(TAN-19) afectado por la inundación.

A B

C

(10)

INF-ATACAMA 08

Cerca de la intersección de la quebrada Carrizalillo con el río Copiapó se observa gran cantidad de sedimentos, los que casi alcanzan la altura de la ruta C-35. Esto, sumado a la canalización que presentaba dicha quebrada, generó un taponamiento y consecuente anegamiento de la ruta C-35, con desplazamiento del flujo hacia el norte, por el lado este de la ruta y la consecuente contribución a la inundación de la localidad de Nantoco. Al momento de la visita, los trabajos de despeje de la vía habían acumulado una gran cantidad de material en los bordes de la quebrada.

Fig. 8. Puente Qda. Carrizalillo Ruta C-35. Se observa gran cantidad de árboles y material detrítico (sedimentos) apilados en los márgenes del camino y del puente, constituyendo un potencial aporte de sedimentos ante una nueva crecida.

IV. DEFINICION DE ZONAS DE EVACUACIÓN, CAMPAMENTO Y ACOPIO

Sobre la base de la fotointerpretación de las imágenes SAF DMC del 27/03/2015 y satelitales RapidEye, así como la validación de estas áreas en terreno, se definieron distintas zonas, a escala 1:5.000, como áreas para campamentos de emergencia, evacuación y zonas de acopio de sedimentos.

Para ello, se utilizaron los criterios mencionados anteriormente, con algunas modificaciones, las cuales serán especificadas según corresponda. Para el sector comprendido entre Tierra Amarilla y Quebrada Carrizalillo se han definido 11 zonas de evacuación, 2 zonas de campamentos y 7 zonas de acopio (Fig. 9). Se pueden mencionar algunas dificultades para poder definir de manera adecuada estas zonas, como por ejemplo, la gran cantidad de depósitos de relaves y acopios de residuos mineros; la extensión de la inundación, que abarcó gran parte del valle del río; y también las pendientes de las laderas de cerros a ambos lados del río, que son muy fuertes y hacen compleja la utilización estricta de los factores definidos con anterioridad. Por ello se definieron las zonas flexibilizando algunos criterios, como por ejemplo el nivel de cota por sobre los 10 metros respecto a la cota de máxima inundación.

(11)

INF-ATACAMA 08

Fig. 9. Imagen que muestra distribución de las áreas afectadas y las zonas de evacuación, campamento y acopio.

Sector 1: Tierra Amarilla

Se definieron 6 zonas de evacuación, 1 área de campamento y 5 zonas de acopio de material. En particular, las zonas de evacuación se distribuyen en el sector norte,

(12)

INF-ATACAMA 08

principalmente sobre cerros de moderada elevación sobre el nivel del río (ca. 20 m) y en las laderas de las quebradas que cumplieran los criterios establecidos. Se definió, además, un área de evacuación en una de las plazas de Tierra Amarilla que cumple con el criterio de los 10 m por sobre la cota del área afectada. Con respecto al área de campamento, ante la dificultad de contar con áreas que cumplan con todos los criterios, se optó por un área agrícola, en aparente desuso, que se encuentra hacia la ladera este del valle del río Copiapó. Las zonas de acopio propuestas se ubican en las zonas altas de las quebradas laterales, alejadas de sus respectivos conos aluviales y, en uno de los casos, aguas abajo del rajo minero ubicado al sur del poblado de Tierra Amarilla. En la Tabla 2, y en la figura 10, se presentan las zonas de evacuación, campamento y acopio definidas para el sector de Tierra Amarilla.

Tabla 2. Zonas de evacuación, campamento y acopio definidas para Tierra Amarilla.

Código

zona Tipo de Zona Revisión

terreno Observaciones Recomendaciones

e1 Evacuación No

Zona ubicada en un sector alto respecto de la zona inundada, y además, de bajo

riesgo en caso de actividad de quebradas secundarias.

Evaluar accesibilidad que se tenga desde conjunto habitacional ubicado

al costado de la Fundición de Paipote, y desde sector industrial

ubicado al sureste de esta zona.

a1 Acopio No Evaluar accesibilidad a la zona y

posibilidad de extenderla.

a2 Acopio No

e2 Evacuación No

Zona de evacuación para el sector ubicado al oriente del

camino principal.

e3 Evacuación No

Zona de evacuación para el sector ubicado al poniente del

camino principal.

c1 Campamento Si

Ubicada a los pies de los cerros, evitando el cauce de

la quebrada secundaria inmediatamente al sur de

esta zona.

Esta zona no se encuentra a una altura considerable respecto de la zona de inundación, por lo que se

recomienda evaluar obras de mitigación en caso de nuevos

eventos.

a3 Acopio No Evaluar accesibilidad y evitar

emplazarla en quebrada secundaria.

a4 Acopio Si Evitar emplazar en cauce natural de

la quebrada.

e4 Evacuación Si Plaza ubicada en sector

habitacional no afectado de Tierra Amarilla.

a5 Acopio Si

(13)

INF-ATACAMA 08

Fig. 10. Imagen que muestra distribución de relaves y botaderos mineros, la zona de inundación, y las zonas de evacuación, campamento y acopio del Sector 1 (Tierra Amarilla).

(14)

INF-ATACAMA 08

Sector 2: Punta de Bateas

En este sector se proponen dos zonas de evacuación y un sector de acopio (Tabla 3). La primera se ubica al sur de la localidad de Tierra Amarilla y al norte de Punta de Bateas, entre la llanura de inundación y la ladera oriental de la quebrada del río Copiapó (Fig. 11). La segunda zona de evacuación se ubica inmediatamente al este del poblado Punta de Bateas, en el sector ubicado entre la llanura de inundación y el piedemonte del cerro. La zona de acopio propuesta se encuentra aguas abajo de una faena minera, también cercana al borde de la llanura y el piedemonte del cerro.

No se encontraron áreas propicias para levantar campamentos.

Tabla 3. Zonas de evacuación y acopio definidas para el sector de Punta de Bateas.

Código

zona Tipo de

Zona Revisión

terreno Observaciones e5 Evacuación SI Zona de evacuación

para sector ubicado al oriente del Río Copiapó.

e6 Evacuación SI Zona de evacuación para la localidad de Punta de Bateas.

a6 Acopio SI

Ubicado a los pies de una zona de acopio de

residuos de actividad minera.

(15)

INF-ATACAMA 08

Fig. 11. Imagen que muestra distribución de relaves y botaderos mineros, la zona de inundación, y las zonas de evacuación y acopio del sector de Punta de Bateas.

(16)

INF-ATACAMA 08

Sector 3: Nantoco

En este sector se definieron 3 zonas de evacuación, tres zonas de campamento y una de acopio de material (Tabla 4). Se proponen áreas de evacuación a ambos lados del río Copiapó, aledañas a los centros poblados. Del mismo modo se seleccionaron tres áreas de campamento al oeste de la localidad de Nantoco. Es importante aclarar que al momento de la visita, ya se había establecido una zona de campamento en una parcela ubicada a 60 m aproximadamente de la zona afectada por las inundaciones y a menos de un metro de diferencia de cota.

Tabla 4. Zonas de evacuación y campamento definidas para el sector de Nantoco.

Código

zona Tipo de Zona Revisada

en terreno Observaciones Recomendaciones

e7 Evacuación Si

Zona de evacuación pensada para trabajadores agrícolas del

sector aledaño.

c2, c2a

y c2b. Campamento Si

Zona de campamento propuesta para damnificados de las localidades de Punta de

Bateas y de Nantoco.

Esta zona no se encuentra a una altura considerable respecto de la zona de inundación, por lo que se

recomienda evaluar obras de mitigación en caso de nuevos eventos. Evaluar también el peligro

que pueda representar el canal de riego que pasa por el oriente (ante

eventuales desbordes).

e8 Evacuación Si

Zona de evacuación pensada para los trabajadores de predios

agrícolas al oriente del camino principal.

e9 Evacuación No

Zona de evacuación pensada para los trabajadores de predios agrícolas al poniente del

camino principal.

Evaluar accesibilidad.

(17)

INF-ATACAMA 08

Fig. 12. Imagen que muestra distribución de relaves y botaderos mineros, la zona de inundación, y las zonas de evacuación y campamento del sector de Nantoco.

(18)

INF-ATACAMA 08

Sector 4: Confluencia quebrada Carrizalillo

Se definieron 2 zonas de evacuación y una zona de acopio de materiales (Tabla 5).

Las zonas de evacuación están definidas para las empresas agrícolas del sector y para la planta minera Coemin S.A. (Fig. 13).

Tabla 5. Zonas de evacuación y acopio definidas para el sector de Confluencia quebrada Carrizalillo.

Código

zona Tipo de

Zona Revisión

terreno Observaciones

a7 Acopio SI

e10 Evacuación SI Zona de evacuación para trabajadores de Planta Coemin y

también para trabajadores de predios agrícolas en el valle del Río

Copiapó.

e11 Evacuación SI Zona de evacuación para trabajadores de Planta Coemin y

también para trabajadores de predios agrícolas en quebrada

Carrizalillo.

(19)

INF-ATACAMA 08

Fig. 13. Imagen que muestra distribución de relaves y botaderos mineros, la zona de inundación, y las zonas de evacuación y acopio del Sector 4 (confluencia quebrada Carrizalillo).

(20)

INF-ATACAMA 08

CONCLUSIONES

• Las localidades de Tierra Amarilla y Nantoco se vieron afectados por 2 eventos principales de remociones en masa del tipo de flujo de detritos y por inundaciones del tipo flujo de barro. El primero de estos, según las entrevistas en terreno, comenzaron cerca de las 4:00 am del día 25 de Marzo en Nantoco, con un aumento del caudal del río y la inundación de algunas casas, alcanzando un peak a las 5:00 am. La segunda inundación se posiciona temporalmente entre las 8:00 y 11:00 am del mismo día, de acuerdo también a las entrevistas de terreno.

• Antes de llegar a la intersección del río Copiapó con la quebrada Carrizalillo se presentaron desbordes aislados del río, mientras que en el sector del puente Cerrillos el río Copiapó se desbordó debido a la obstrucción del cauce bajo el puente. Esto, combinado con el flujo de detritos y barro proveniente de la quebrada Carrizalillo generó dos flujos que prosiguieron a ambos lados del camino principal, y que afectaron a la población de Nantoco.

• En el sector de Tierra Amarilla el evento de inundación/flujo aluvional abarcó el ancho de la llanura de inundación (930 m de ancho máximo).

• En el sector de Punta de Bateas, donde se efectuaban labores de mejoramiento de infraestructura fluvial, se produjo la destrucción de puentes colgantes debido al transporte de un contenedor.

• Es necesario destacar el papel que tuvieron las obras de intervención antrópica en el desarrollo del evento. La intervención del cauce natural del río con acopios de basura o deshechos de la industria agrícola proveyeron material a los flujos de detrito, mientras que obras de vialidad (puentes), obstruyeron el cauce provocando el desborde del mismo y la consecuente inundación de las zonas aledañas. Del mismo modo, es posible verificar el rol que en varios sectores tuvo el "terraplén" del camino principal, encauzando el flujo y protegiendo de esta forma algunos sectores dentro del valle.

(21)

INF-ATACAMA 08

RECOMENDACIONES

• Limpiar y despejar los cauces en todas las quebradas tributarias del río Copiapó entre quebrada Carrizalillo y Paipote. De esta manera se pueden mitigar posibles bloqueos de puentes y consecuentes inundaciones. Es imperativo despejar todas las vías de escape de agua, y desembocadura de la quebrada Carrizalillo, ya que en la situación actual puede generar un nuevo anegamiento en las localidades vecinas.

• Realizar una fiscalización exhaustiva de la ubicación de materiales de desechos de frutícolas, ya que en algunos casos, ocuparían quebradas secas para acopio de maderas y desechos varios.

• Para el sector de campamento Nantoco, se deben realizar las obras de contención, mitigación (construcción con radier en altura) y canalización (canales, drenes, etc.), que eviten que un evento de mayor envergadura o de otro estilo, pueda afectar la zona del campamento provisional (debido a la escasa diferencia de cota entre el área afectada por este evento y la zona de campamento propuesta). Además, se debe instruir a la población y generar planes de evacuación preventiva.

• Es necesario reubicar el vertedero de basura que se encuentra aguas arriba del poblado de Tierra Amarilla. En esta ocasión no se generó un aluvión por la quebrada De Meléndez, sin embargo hubo escorrentía superficial que colmató la piscina de contención aluvional la que debe ser despejada para enfrentar un nuevo evento meteorológico.

• En general, para todas las localidades afectadas se recomienda realizar estudios de peligros geológicos para ser considerados en los instrumentos de planificación territorial, los que deben ser actualizados tras este desastre.

Además, y en función de los peligros identificados, se deben revisar las obras de mitigación construidas y las obras viales como puentes o terraplenes.

FCB/RFU/FFC/RMG/svg.

Revisión: M. Arenas y P. Ramírez

Mayo, 2015

(22)

INF-ATACAMA 08

ANEXO 1 MARCO GEOLÓGICO

El área de estudio se enmarca en el límite de las cartas Geológicas de Copiapó y Los Loros (Arévalo, 2005).

Los flujos de detritos y de barro fueron transportados y depositados principalmente en el valle fluvial del río Copiapó. En él se observan depósitos fluviales (Qf) de edad Cuaternaria o reciente, que se componen principalmente de ripios de bolones, gravas y arenas bien seleccionadas. Además existen depósitos aluviales (Qal 1 y 2), dispuestos en las intersecciones o desembocaduras de las quebradas secundarias con la llanura de inundación asociados al río Copiapó. Estos se dividen en inactivos (1), ubicados en los flancos del río Copiapó y activos (2), en las desembocaduras de las quebradas afluentes al río Copiapó.

Las rocas que se encuentran en los flancos de la quebrada del río Copiapó, que representan el límite del valle fluvial de éste río, son de diversas edades y composiciones, predominando las Gravas de Atacama del Mioceno (Mga), depósitos aluviales antiguos (MPla), rocas sedimentarias marinas del Cretácico (Kin(1), Kia, Kip, Kit), intrusivos del Cretácico (Klhd(a), Kimdsg, Kigrpc, Kshd, Kihd), así como rocas estratificadas del Jurásico. (JKpc).

A continuación se describen resumidamente las unidades geológicas presentes en el área, las que se muestran en un extracto del mapa geológico (Fig. 14):

Depósitos fluviales Qf (Pleistoceno-Holoceno): Ripios de bolones, gravas y arenas bien seleccionadas. Corresponden a los depósitos de sedimentos producto del trabajo del río Copiapó y de sus crecidas.

Depósitos aluviales Qal (Pleistoceno-Holoceno): Ripios, gravas y en menor proporción arenas y limos no consolidados y mal clasificados. Se dividen en inactivos (1) y activos (2) dependiendo de si se ubican en los flancos de las quebradas (aluviones antiguos e inactivos) o se posicionan en los abanicos aluviales activos de las quebradas aportantes al río Copiapó.

Gravas de Atacama Mga (Mioceno Medio): Gravas polimícticas, mal a medianamente consolidadas. Presenta una subunidad (a) de niveles de arenas y limos bien estratificados.

Depósitos aluviales y coluviales antiguos MPla (Mioceno Superior-Plioceno): ripios a gravillas mal consolidadas con matriz de arenas, limos o arcillas que aparecen adosadas a zonas topográficamente altas.

Formación Nantoco (Kin (1), Cretácico Hauteriviano): Secuencia sedimentaria marina fosilífera a transicional formada por calcilutitas, calcilutitas con Thalasinoides y calcarenitas.

Formación Abundancia. (Kia, Valanginiano Superior): Secuencia marina fosilífera formada por calcilutitas alternadas con grauwakas verdes.

Formación Pabellón (Kip, Barremiano Superior-Aptiano): Secuencia sedimentaria marina a transicional, fosilífera, formada por calcilutitas con buena estratificación,

(23)

INF-ATACAMA 08

calcarenitas y calciruditas bioclásticas. Fangolitas se intercalan en la base. Hacia el norte se interdigitan areniscas y conglomerados.

Fomación Totoralillo (Kit, Barremiano): Secuencia sedimentaria marina fosilífera constituida por calcilutitas con laminación plana milimétrica y calcilutitas arenosas macizas.

Intrusivos hipabisales (Klhd (a), Cretácicos): dioríticos porfidíticos de clinopiroxeno y olivino.

Monzodiorita San Gregorio (Kimdsg, Cretácico, ca. 111 Ma): Monzodioritas homogéneas de hornblenda, biotita y clinopiroxeno.

Microgranitos y Aplitas del Portezuelo Cucharas (Kigrpc, Cretácico, ca. 110 Ma):

Microgranitos, microgranitos porfídicos y aplitas de hornblenda y biotita escasas.

Intrusivos hipabisales (Kshd, Cretácico, ca. 98 Ma): Dioríticos de anfíbola y clinopiroxeno.

Intrusivos hipabisales dioríticos porfídicos de clinopiroxeno y olivino (Kihd, Cretácico Inferior Alto): Pórfidos microdioríticos y micrograbros de clinopiroxeno y olivino. La subunidad (a) corresponde a pórfido de augita y seudomorfos de olivino con fenocristales tabulares de labradorita (‘ocoítas’).

Formación Punta del Cobre (JKpc (a), Jurásico Superior- Valanginiano Inferior):

Secuencia volcánica sedimentaria marina transicional formada por lavas andesíticas, lavas andesítico-basálticas con ‘pillows’, domos y lavas domo dacíticas, brechas gruesas verdosas, brechas de 'slump’ macizas y lutitas laminadas rojas. El miembro (a) corresponde a domos y lavas domo dacíticas.

(24)

INF-ATACAMA 08

Fig. 14. Mapa Geológico, modificado de las Cartas Los Loros y Copiapó (Arévalo, 2005).
