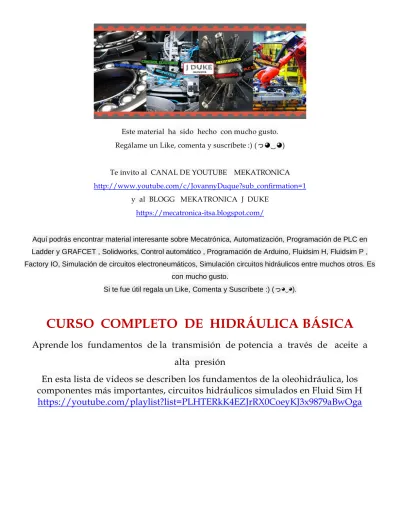

Este material ha sido hecho con mucho gusto.
Regálame un Like, comenta y suscríbete :) (っ◕‿◕)
Te invito al CANAL DE YOUTUBE MEKATRONICA http://www.youtube.com/c/JovannyDuque?sub_confirmation=1
y al BLOGG MEKATRONICA J DUKE https://mecatronica-itsa.blogspot.com/
Aquí podrás encontrar material interesante sobre Mecatrónica, Automatización, Programación de PLC en Ladder y GRAFCET , Solidworks, Control automático , Programación de Arduino, Fluidsim H, Fluidsim P , Factory IO, Simulación de circuitos electroneumáticos, Simulación circuitos hidráulicos entre muchos otros. Es
con mucho gusto.
Si te fue útil regala un Like, Comenta y Suscríbete :) (っ◕‿◕).
CURSO COMPLETO DE HIDRÁULICA BÁSICA
Aprende los fundamentos de la transmisión de potencia a través de aceite a alta presión
En esta lista de videos se describen los fundamentos de la oleohidráulica, los
componentes más importantes, circuitos hidráulicos simulados en Fluid Sim H
https://youtube.com/playlist?list=PLHTERkK4EZJrRX0CoeyKJ3x9879aBwOga
BOMBA DE PISTONES
Enlace a video https://youtu.be/pO1t0TAbu5s
En este tipo de bombas, los pistones están colocados dentro de un tambor de cilindros, y se desplazan
axialmente, es decir, paralelamente al eje. Los pistones disponen de un "pie" o apoyo que se desliza sobre un plato inclinado.
Estas bombas utilizan válvulas de retención o placas de distribución para dirigir el caudal desde la aspiración hasta la impulsión.
Bombas de Pistón de Plato Basculante
Este tipo de bomba puede trabajar en ambas direcciones. El plato inclinado es movido por el eje y el ángulo del plato determina la carrera del pistón. Las válvulas son necesarias para dirigir el flujo en la dirección correcta.
Funcionamiento
Conjuntos pistón-cilindro.
Mientras unos pistones → aspiran líquido, otros → impulsan;
Flujo menos pulsante, siendo más continuo cuanto más pistones haya en la bomba.
El líquido pasa al interior del cilindro en su carrera de expansión y posteriormente es expulsado en su carrera de compresión, produciendo así el caudal.
Partes de una bomba de pistones
Video de complemento : https://www.youtube.com/watch?v=9TDcRAhnAQA Tipos de Bombas de Pistón
Bombas de Pistónes AXIALES: Los pistones son paralelos entre sí y también paralelos al eje.
Las bombas de pistones axiales poseen varios pistones que están colocados paralelamente al árbol de accionamiento.
Las bombas ajustables de pistones axiales regulan el caudal geométrico de máximo a cero. [2]
Tomado de: https://www.youtube.com/watch?v=EslP2Z3Udsk
Ventajas de las bombas de pistones
• Alta eficiencia volumétrica y mecánica
• Peso reducido y pequeñas dimensiones
• Operación a alta presión desde 700bar-1000 bar máximo.
• Trabaja con aceites con viscosidades de 60 a 70Cst de manera eficiente.
• Eficiencia del 85%(axial) al 90+%(Radial)
• Manejo de grandes volúmenes de caudal 1000-2000 L/min. [5]
• Altas velocidades máximas.
• Bajo nivel sonoro.
• Presiones máximas hasta 350 bar.
• Pequeñas dimensiones.
• Peso reducido.
• Elevados rendimientos volumétrico y mecánico.
• Acoplamiento ISO para montaje directo en la toma de fuerza.
Desventajas de las bombas de pistones
• Las bombas de pistón cuestan más por unidad para operar comparadas con las bombas centrífugas y las de rodillo.
• Alta generación de ruido en operación
• Los componentes mecánicos son propensos al desgaste
• Costos de mantenimiento pueden ser elevados
Características Técnicas de Bombas de pistones FHER
BOMBAS DE PISTÓNES RADIALES:
Los pistones son perpendiculares al eje, en forma de radios.
Una bomba de pistón radial es una forma de bomba hidráulica. Los pistones de trabajo son perpendiculares al eje, en forma de radios.
En resumen, estas bombas se caracterizan por desarrollar elevadas presiones y el caudal que proporcionan es variable o fijo dependiendo del tipo de bomba [3]
Tomado de: https://in.pinterest.com/pin/536350636858751613/
https://www.youtube.com/watch?v=9U9OtuHjCdY
COMPARACIÓN ENTRE BOMBAS
