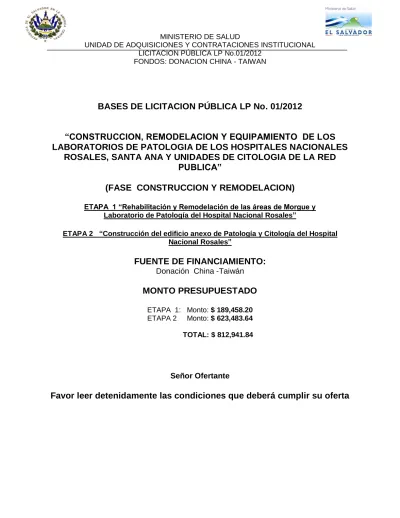

BASES DE LICITACION PÚBLICA LP No. 01/2012
“CONSTRUCCION, REMODELACION Y EQUIPAMIENTO DE LOS LABORATORIOS DE PATOLOGIA DE LOS HOSPITALES NACIONALES
ROSALES, SANTA ANA Y UNIDADES DE CITOLOGIA DE LA RED PUBLICA”
(FASE CONSTRUCCION Y REMODELACION)
ETAPA 1 “Rehabilitación y Remodelación de las áreas de Morgue y Laboratorio de Patología del Hospital Nacional Rosales”
ETAPA 2 “Construcción del edificio anexo de Patología y Citología del Hospital Nacional Rosales”
FUENTE DE FINANCIAMIENTO:
Donación China -Taiwán
MONTO PRESUPUESTADO
ETAPA 1: Monto: $ 189,458.20 ETAPA 2 Monto: $ 623,483.64 TOTAL: $ 812,941.84
Señor Ofertante
Favor leer detenidamente las condiciones que deberá cumplir su oferta
INDICE
CONTENIDO PAG.
Objeto de la Licitación ……..………. 3
Marco Legal ……..………. 3
Instrucciones a los Ofertantes ……..………. 3
Ubicación del Proyecto ……….. 4
Descripción del proyecto ………. 4
Condiciones Técnicas Administrativas………. 32
Obligaciones y Responsabilidades ………. 32
Periodo para adendas y consultas ……….. 35
Documentos Contractuales ……..………. 35
Visitas ……… 35
Presentación, Contenido y Apertura de Ofertas……….. .. 36
Vigencia de la Oferta ………. 45
Aceptación de Bases de Licitación ………. 46
Prohibiciones ……… 46
Evaluación de Ofertas ……… 50
Prorroga, Declaración Desierta y Dejar sin efecto la Licitación…….. 53
Adjudicación y Plazos ……… 54
Recurso de revisión ………. 54
Administración del Contrato ………... 55
Plazo para la firma de contratos ……… 55
Garantías ……… 56
Plazo de Ejecución del Proyecto ……….. 58
Supervisión de las Obras ……….. 58
Informes en la etapa de ejecución ……….. 58
Recepción de las Obras ……….. 59
Forma, Tramite y Plazo de pago ……… 60
Anticipo ……….. .. 61
Cesación, Extinción, caducidad ……… 62
Y revocación del contrato. Sanciones y Multas ……….. 62
Solución de Conflictos ……….. .. 63
Solvencias Vigentes para celebrar Contrato ………. 63
Aspectos Subsanables ………. 64
Anexos……….. 51
1. OBJETO DE LA LICITACION
El Gobierno de El Salvador representado por el Ministerio de Salud, en lo sucesivo se denominará MINSAL y este por medio de la Unidad de Adquisiciones y Contrataciones Institucional, que en lo sucesivo se denominará UACI, promueve la presente Licitación Pública LP No. El presente proceso comprende la contratación de los trabajos para la ejecución del Proyecto: “CONSTRUCCION, REMODELACION Y EQUIPAMIENTO DE LOS LABORATORIOS DE PATOLOGIA DE LOS HOSPITALES NACIONALES ROSALES, SANTA ANA Y UNIDADES DE CITOLOGIA DE LA RED PUBLICA.” (Rehabilitación y Remodelación de las áreas de Morgue y Laboratorio de Patología).
Proyectos a ejecutar:
ETAPA 1 del proyecto es ejecución de los trabajos de Rehabilitación y Remodelación de las áreas de Morgue y Laboratorio de Patología del mencionado hospital.
ETAPA 2 se llevara a cabo posteriormente a la ETAPA 1, la cual corresponde a la construcción del edificio anexo de Patología y Citología del Hospital Nacional Rosales.
Según detalle, en los términos, condiciones y requerimientos que se establecen en las presentes bases de licitación.
2. MARCO LEGAL
Queda entendido que al presentar la oferta, el oferente acepta sin reserva alguna la aplicación de la Ley de Adquisiciones y Contrataciones de la Administración Pública y su Reglamento, todas las disposiciones del Derecho Común aplicables al caso, y las condiciones de las presentes bases de licitación.
3. INSTRUCCIONES A LOS OFERENTES
ALCANCE DEL TRABAJO
3.1 ETAPA 1 “Rehabilitación y Remodelación de las áreas de Morgue y Laboratorio de Patología del Hospital Nacional Rosales”
El trabajo a realizar por el contratista en esta, consiste en la ejecución de los trabajos de:
Rehabilitación y Remodelación de las áreas de Morgue (1er nivel) y Laboratorio de Patología (2do nivel) del edificio de especialidades del referido Hospital.
Para la realización del proyecto el Contratista, deberá elaborar planos de taller, de todas las especialidades (Arquitectura, Estructuras, Electricidad e Hidráulica, etc.) que sean necesarios realizar en el proceso constructivo, en complemento a los planos constructivos proporcionados, Especificaciones Técnicas que son parte de las Bases de Licitación.
El Proyecto se realizará en las instalaciones designadas originalmente para esta especialidad, como lo son Laboratorio de Patología y Morgue, por lo que será responsabilidad del Contratista llevar a cabo obras de desmontajes y demoliciones según plano de intervenciones y Formulario
de Oferta; se deberá elaborar el inventario de todos los elementos constructivos que sean declarados por la Supervisión y la Administración del Contrato como rescatables.
El Contratista deberá tomar en consideración y aplicar las correspondientes actividades de seguridad laboral y protección.
El Contratista será responsable de que las obras se desarrollen en forma eficiente, dentro de las limitantes de tiempo, costo y condiciones contractuales.
La ejecución de los servicios de: Desmontaje, Demolición, Mejoras y Construcción del Proyecto se desarrollará de manera integral por lo que el Contratista será el responsable ante el MINSAL de proporcionar todos los insumos, servicios, materiales, mano de obra y subcontratos necesarios para que la obra sea ejecutada y finalizada tal y como la requiere el MINSAL.
Es entendido que el Contratista conoce y acepta cada una de las cláusulas contenidas en este documento, comprometiéndose además a apegarse a las observaciones e indicaciones dadas por la Supervisión y la Administración del Contrato designado por el MINSAL.
El Oferente contará con la siguiente información en formato digital, que entregará el MINSAL, al momento de retirar las Bases de Licitación:
Términos de referencia Planos Constructivos Especificaciones Técnicas Formulario de oferta
Guía Técnica de señales y avisos de protección civil para establecimientos de salud.
3.2. UBICACIÓN
El proyecto se llevara a cabo dentro de las instalaciones del Hospital Nacional Rosales, 1ª calle poniente y 25 avenida Sur, San Salvador específicamente en el nivel de sótano y nivel principal del edificio de especialidades del Hospital Nacional Rosales.
3.3 DESCRIPCIÓN DEL PROYECTO
El proyecto consiste en llevar a cabo la Rehabilitación y Remodelación de las áreas de Morgue y Laboratorio de Patología el cual deberá iniciar antes de los trabajos de Construcción del edificio nuevo de Técnicas Especiales del servicio ETAPA 2, con el objetivo de poder trasladar el Servicio de Patología actual a las instalaciones que serán remodeladas; dichas instalaciones se encuentran dentro de las instalaciones del edificio de Especialidades del referido Hospital, en una superficie de 664.75 m2 aproximadamente y comprende la realización de las siguientes actividades:
Obras preliminares
Desmontajes y Demoliciones Terracería
Estructuras de concreto Paredes
Pisos Cielos Acabados Puertas
Ventanas Muebles
Artefactos sanitarios Instalaciones hidráulicas Instalaciones eléctricas Extracción de aire Aire Acondicionado Señaletica
Misceláneos
3.3.1 OBRAS PRELIMINARES
En la preparación de la oferta, el Contratista deberá considerar:
Pagos por trámites, derechos de conexión y medición eléctrica Pagos por trámites y derecho de construcción (Municipales)
Pagos por otros tramites y permisos (Entidades Gubernamentales) Instalaciones provisionales de agua potable, incluye consumo.
Instalaciones provisionales de energía eléctrica, incluye consumo
Instalaciones provisionales de aguas negras (servicios sanitarios para el personal) Hechura e instalación de cerca protección, perimetral al proyecto.
Hechura y colocación de rótulos de identificación del proyecto
Servicios de control de Calidad, Laboratorio de suelos y materiales, durante el desarrollo del proyecto.
3 perforaciones para Estudio de suelos, profundidad estimada de 6 metros para cada perforación
3.3.2 DESMONTAJES Y DEMOLICIÓNES
El área donde se llevaran a cabo los desmontajes y demoliciones, serán dentro de las instalaciones actuales del Laboratorio de Patología específicamente en el área de sótano y en el primer nivel del edificio de especialidades.
Previo a las actividades de demolición se realizará el desmontaje de todos los elementos que se consideren recuperables y de acuerdo a las Especificaciones Técnicas de estos documentos.
Todos los elementos productos del desmontaje que se encuentren en buen estado, deberán ser entregados por acta a la Dirección del Hospital, en coordinación con la Supervisión y la Administración del Contrato. A continuación se detallan las actividades a realizar:
Desmontaje de puertas de una hoja, metálica ó de madera con sus respectivas mochetas Desmontaje de puertas de dos hojas, metálicas ó de madera con sus respectivas
mochetas.
Desmontaje de ventana existente
Desmontaje de defensa de Hierro, medida según el hueco de ventana Desmontaje de divisiones livianas existentes
Desmontaje de cielo falso
Desmontaje de fregadero de acero inoxidable, incluye válvulas y sello de tuberías.
Desmontaje de lavamanos existentes, incluye su grifería Desmontaje de Servicios Sanitarios existentes
Desmontaje de piso de vinil de 30 x 30 cms
Desmontaje de instalaciones hidráulicas, agua potable, aguas lluvias y negras, que se dejan fuera de servicio.
Desmontaje de instalaciones eléctricas de sótano y primer nivel, en zonas a intervenir Todos los elementos que sean desmontados, en virtud del trabajo descrito, serán clasificados y almacenados bajo inventario, en coordinación con la Supervisión y la Administración del contrato, para evitar los efectos negativos que puedan causar los agentes atmosféricos, el uso o daño por parte de personal del Contratista.
Cualquier elemento que sea dañado por el manejo, durante los procesos de desmontaje y almacenamiento, así como también la pérdida de ellos durante el tiempo en que permanezcan almacenados, será responsabilidad directa del Contratista, quien tendrá que sustituirlo por uno nuevo de igual o mejor calidad y características, quedando su aceptación sujeta a la aprobación de la Supervisión y la Administración del contrato.
El Contratista, en presencia de la Supervisión y en coordinación con la Administración del Contrato, procederán a entregar a la Dirección del Hospital ó a la persona que ésta designe, por medio de inventario, el material producto del desmontaje y que haya sido declarado recuperable, dentro de un plazo de 15 días calendario, contados a partir de la fecha en que se dé por recibida ésta actividad. El resto del producto de desmontaje será desalojado inmediatamente al igual que los productos de la demolición.
La Administración del contrato en coordinación con la Supervisión autorizarán al Contratista el retiro de todo el material de desecho, producto del desmontaje y de la limpieza inicial, así como, el que se vaya acumulando, conforme el avance de la obra, este deberá ser removido del sitio con tanta frecuencia como sea requerido para no entorpecer el proceso de ejecución del proyecto.
Todos los materiales a desalojar deberán ser trasladados a un botadero autorizado por las autoridades competentes, fotocopia del original de dicha autorización deberá ser entregada a la Administración del Contrato, quien proporcionará su Visto Bueno, el original de este documento permanecerá en La Obra durante su ejecución.
El Contratista es el único responsable por cualquier daño o accidente causado a la obra o a personas, directo o indirectamente, por lo que deberá tomar las correspondientes medidas de protección y seguridad apropiadas.
3.3.3 DEMOLICIONES
Se demolerán elementos de acuerdo a lo indicado en plano de intervenciones, con la aprobación de la Supervisión y la Administración del contrato y las Especificaciones Técnicas de estos documentos.
Demolición de piso tipo piedrín de ducha
Demolición de paredes, incluye nervaduras, soleras de fundación y excavación Demolición de azulejo en paredes existentes.
Demolición de mueble de soporte de fregadero, incluye desalojo de material de desecho.
Desalojo de material de desmontaje y demolición
3.3.4 TERRACERIA
El trabajo de esta sección consiste en realizar todas las actividades de nivelación de suelos para conformación de suelos, excavaciones para cimentaciones de paredes sustitución de suelo inapropiado y cuales quiera otras excavaciones indicadas en los planos y formulario de oferta. Se deberá de utilizar en nivel de piso terminado del edificio existente como referencia para proyectar las terrazas de las áreas a construir, la cual consiste en llevar a cabo el trazo de nivelación de toda la obra a realizar.
3.3.5 PAREDES
En esta actividad el Contratista deberá llevar a cabo obras de construcción de paredes según característica y especificaciones detalladas en el formulario de oferta, planos constructivos y especificaciones técnicas.
3.3.6 PISOS
Esta partida consiste en llevar a cabo todas las actividades relacionadas al suministro e instalación de los distintos tipos de pisos ( piso de vinil y terracin) con los que contara la edificación a rehabilitar, dichas características se detallan en planos constructivos, especificaciones técnicas y formulario de oferta anexos a este documento.
3.3.7 CIELO FALSO
En esta actividad el Contratista deberá suministrar e instalar cielo falso de fibra mineral y tabla yeso según áreas a intervenir, con las características y especificaciones mostradas en el documento de formulario de oferta y planos constructivos, teniendo especial cuidado de rectificar las alturas de estos elementos en los detalles constructivos.
3.3.8 ACABADOS
Todas las paredes nuevas a construir irán repelladas, afinadas; para el caso de los cuadrados, incluye el repello y afinado de dos aristas y pintadas con aplicación de pintura de aceite tono mate (dos manos mínimo), de primera calidad color a definir y aplicación de pintura epóxica en las áreas indicadas en planos constructivos. Los colores a utilizarse deberán ser agradables, aprobados por el MINSAL.
Para el caso de las áreas de servicios sanitarios, se suministrará y colocará enchape de cerámica de 20 x 30 cms. en alturas especificadas en planos constructivos según la actividad que ahí se realice, el color de la cerámica será del color a escoger por el propietario.
Para las paredes que cuenten con muebles fijos, se colocará enchape de cerámica de 20 x 30 cm, de ancho variable y altura de 60 cms. en dos hiladas, sobre el nivel del mueble.
3.3.9 PUERTAS
Esta partida consiste en el suministro e instalación de puertas en base a características mostradas en el formulario de oferta y planos constructivos anexos a este documento, cuyas dimensiones varían de un ambiente a otros.
3.3.10 VENTANAS
Esta actividad consiste en suministrar e instalar ventanas con marco de aluminio tipo pesado, anodizado al natural con celosía de vidrio y operador tipo mariposa, en todo su perímetro llevara junta de 1/8” sellada con material elastómerico pintable de dimensiones variables según cuadro de acabados mostrado en planos constructivos.
Finalmente, se procederá a la limpieza de dichos elementos existentes. En áreas de ventanas donde se requiera que estas sean retiradas producto de reparaciones, estas deberán ser reinstaladas.
3.3.11 MUEBLES
Esta partida comprende básicamente el suministro e instalación de muebles fijos según características y especificaciones mostradas en el formulario de oferta y planos constructivos anexos a este documento, para el caso del mobiliario que cuente con pocetas, se deberá incluir las instalaciones hidrosanitarias necesarias para la puesta en marcha al momento de ser finalizados.
3.3.12 ARTEFACTOS SANITARIOS
Esta actividad consiste en el suministro e instalación de todos los accesorios hidrosanitario, los cuales irán conectados a las redes hidrosanitarias principales propuestas en planos constructivos.
A continuación se enlistan las actividades que conciernen a la partida de Artefactos Sanitarios:
Suministro e instalación de Inodoro estándar color blanco, incluye accesorios, tubo de abasto, válvula de control asiento y tapadera
Suministro e instalación de lavamanos estándar color blanco, tipo económico; incluye tubería de abasto y descarga, grifería, válvula de control, accesorios, apoyo de tubo de Hierro galvanizado 1/2" anclado al piso
Suministro y colocación de portarrollos metálico cromado
Suministro y colocación de dispensador plástico para jabón líquido Suministro y colocación de porta toalla metálico cromado de 12"
Suministro y colocación de espejo plano, vidrio de 6 mm., de 46 x 61 cms.
Hechura de poceta para ducha, incluye: tapón resumidero de 4", cromado e instalación de sifón.
3.3.13 INSTALACIONES HIDRAULICAS
Agua Potable: Para esta partida, la tubería a utilizar será de PVC, del diámetro y características especificadas en planos constructivos y Formulario de Oferta, a fin de garantizar el correcto funcionamiento de las redes de agua potable y conexiones a los nuevos artefactos sanitarios.
Aguas Negras: El Contratista deberá Revisar, sondear y limpiar las tuberías de aguas negras, antes de instalar los nuevos artefactos sanitarios. Deberá incluirse la sustitución de tuberías dañadas, cajas de registro, accesorios, conexión a tuberías existentes, excavación, relleno compactado y sustitución de piso u otro elemento dañado, los diámetros a utilizar serán según características y especificaciones mostradas en planos constructivos y Formulario de Oferta, todo lo anterior deberá incluir la obra necesaria para el correcto funcionamiento de las redes de aguas negras.
Todas las nuevas conexiones de tubería se conectaran a la red existente del edificio a intervenir.
3.3.14 INSTALACIONES ELECTRICAS
El Contratista deberá apegarse a los reglamentos y códigos establecidos en los documentos de especificaciones técnicas anexos a estos términos.
Para llevar a cabo los trabajos relacionados a las instalaciones eléctricas, el Contratista deberá de realizar obras de revisión y reparación (si fuese necesario) de las instalaciones eléctricas actuales.
En términos generales, se llevaran a cabo las siguientes actividades:
Canalizado y alambrado de unidad de iluminación, incluye: interruptor, accesorios y otros.
Luminaria fluorescente de 3 x 32 w módulo de 2' x 4' acrílico tipo diamante, balastro electrónico, accesorios y otros.
Canalizado y alambrado de unidad de iluminación tipo bombillo de 20 w. incluye foco, receptáculo e interruptor, accesorios y otros (foco tipo ahorrador).
Canalizado y Alambrado de unidad de toma de corriente a 120 voltios, doble, polarizado, incluye: toma grado hospitalario y accesorios.
Canalizado y alambrado de acometida desde TG de zona, hasta tablero ST-T, con 2 THHN # 2 (F) + 1 THHN # 4 (N) + THHN # 4 (T), en ø 1"
Suministro e instalación de subtablero (ST T); de 32 espacios, 2 polos, 240V incluye barras de 150 amperios, térmicos, barras de neutro y tierra, accesorios y otros; en área de técnicas.
Canalizado y alambrado de acometida desde TG de zona, hasta tablero ST-P, con 2 THHN # 4 (F) + 1 THHN # 6 (N) + 1 THHN # 6 (T), en ø 1 "
Suministro e instalación de equipo telefónico el cual incluye: canalizado, alambrado, toma y accesorios.
Suministro e instalación de toma de datos el cual incluye: canalizado, alambrado y accesorios.
Suministro e instalación de campana de extracción de olores, Incluye: ducto de tubo de 4"
PVC de 125 PSI, hasta evacuación y tapon tipo chimenea.
Canalizado y alambrado de campana, incluye interruptor, accesorios y otros, con 3 THHN
# 10 en Ø 3/4".
Suministro e instalación de subtablero (ST-P); de 18 espacios, 2 polos, 240V incluye:
barras de 100 amperios, térmicos, barras de neutro y tierra, accesorios y otros; en área de Patólogos.
NOTA: Las canalizaciones y alambrado de las unidades de iluminación, tomacorrientes y otros se harán según el cuadro de cargas, planos y notas eléctricas; también se deben realizar toda la obra civil necesaria tal como: picado o corte (sin dañar la integridad estructural del edificio), resane, repello, pintado y otras actividades necesarias para restablecer el acabado, en todos los casos que aplique. Considerar además los costos por pruebas eléctricas requeridas en las diferentes etapas constructivas. Para las secciones de canalización expuestas a intemperie deberán instalarse subterráneas con tubería conduit y con protección de concreto simple.
3.3.15 PRE-INSTALACIONES DE EQUIPOS:
El contratista realizará las obras de preinstalación del equipamiento a ser adquirido en el proyecto según lo solicitado en los presentes términos de referencia.
Las obras de preinstalación se deberán realizar para los equipos que así lo requieran según el siguiente detalle:
Edificio de Especialidades Sótano (Sala de Autopsias) EQUIPOS:
Una mesa de autopsias: este equipo estará ubicado en la sala autopsia del Hospital, y será necesario dejar en las cercanías a este, una tubería de PVC de 2 pulgadas de diámetro, y una mecha entre 10 -15 cm de altura con respecto al piso, donde se conectará la salida de dreno de la mesa.
Se deberán colocar dos suministros de entrada de agua, una de agua fría y la otra de agua caliente (temperatura aproximada entre 60 80 grados centígrados) con tuberías de
½ pulgada con válvula de paso cada una.
Deberán colocarse 2 toma corriente hembra doble polarizado grado hospitalario a 120 VAC, en las cercanías del equipo.
En el área deberá existir un sistema de extracción de olores, y preferiblemente con aire acondicionado.
Estación de trabajo para sala de autopsia (mesa de disección): este equipo estará ubicado en la sala autopsia del Hospital, y será necesario dejar en las cercanías a este, una tubería de PVC de 2 pulgadas de diámetro, y una mecha entre 10 -15 cm de altura con respecto al piso, donde se conectará la salida de dreno de la mesa.
Se deberán colocar dos suministros de entrada de agua, una de agua fría y la otra de agua caliente (temperatura aproximada entre 60 80 grados centígrados) con tuberías de
½ pulgada con válvula de paso cada una.
Deberán colocarse 2 toma corriente hembra doble polarizado grado hospitalario a 120 VAC, en las cercanías del equipo.
Congelador para morgue de tres cadáveres: este equipo estará ubicado en la morgue del Hospital, el voltaje de alimentación es de 240 VAC con un consumo aproximado de 2000 watts, aunque también se puede configurar a 120 VAC, pero el consumo de corriente se incrementa.
Se deberá dejar caja de control NEMA en las cercanías al equipo.
Edificio de Especialidades: Primer Nivel EQUIPOS:
Dos estaciones de trabajo para talla: estos equipos estarán ubicados en el área técnica, y será necesario dejar en las cercanías a estos, dos tuberías de PVC de 2 pulgadas de diámetro, con una separación aproximada de 1.8 m y una mecha entre 10 - 15 cm de altura con respecto al piso, donde se conectarán las salidas de dreno de cada estación.
Se deberán colocar dos suministros de entrada de agua, una para cada estación de trabajo, con tuberías de ½ pulgada con válvula de paso cada una.
Deberán colocarse 2 toma corriente hembra doble polarizado grado hospitalario a 120 VAC, (uno por cada estación), en las cercanías de cada equipo.
Cada estación viene equipada con un sistema de extracción de olores, por lo que se debe contemplar que se ubicarán tuberías fijas o flexibles de aproximadamente 8-12 pulgadas de diámetro, por la parte del techo, exactamente arriba de los equipos y que éstas deberán salir al exterior, ya sea a un costado del edificio o al techo del mismo, para que se considere el espacio por donde pasaran estas tuberías.
CONDICIONES ELECTRICAS:
Los equipos funcionan a 120 VAC, 60 Hertz, a menos que se indique lo contrario, por lo que será necesario corroborar que se cumpla con este requerimiento.
CÓDIGOS Y STANDARES
Los equipos y materiales empleados y la forma de realizar las instalaciones deberán ajustarse a lo establecido por los siguientes Reglamentos, Códigos y Estándares:
Asociación Nacional para la Protección contra el Fuego (NFPA), EEUU.
Underwriters Laboratories (UL), EEUU
Asociación Americana para Pruebas de Materiales (ASTM), EEUU Asociación Americana de Ingenieros Mecánicos (ASME)
Normas DIN, Normas UNE, CE, Nacional Electric Code (NEC), EEUU 3.3.16 AIRE ACONDICIONADO Y EXTRACCION DE AIRE
El sistema de aire acondicionado incluirá el dimensionamiento y selección de equipos, suministro, instalación, pruebas y puesta en marcha de los sistemas de aire acondicionado, ventilación mecánica y extracción, para la ETAPA 1 QUE CORRESPONDE Rehabilitación y Remodelación de las áreas de Morgue, Sala de autopsias y Laboratorio de Patología del Hospital Nacional Rosales.
CONDICIONES GENERALES
El presente documento es una guía que servirá de referencia técnica para el dimensionamiento, selección, especificación, suministro, instalación, pruebas y puesta en marcha de los sistemas de aire acondicionado, ventilación mecánica y para la Rehabilitación y Remodelación de las áreas de Morgue, Sala de autopsias y Laboratorio de Patología del Hospital Nacional Rosales, el cual deberá ser coordinado con el equipo técnico del MINSAL.
El licitante debe tener presente que para la elaboración de este dimensionamiento se tomaran en cuenta los Códigos, Reglamentos y Normas mencionados en este documento.
Los códigos, reglamentos y normas nacionales son de estricto cumplimiento; los códigos, reglamentos y normas de otros países mencionadas son de referencia técnica para la fase de dimensionamiento y las fases de construcción, pudiendo utilizarse normativas sustancialmente equivalentes otorgadas o elaboradas por instituciones especializadas homologas. Si se ofrece una especificación con parámetros respaldados por normativa internacional deberá ser siempre en condición de equivalencia o de superior calidad, prevaleciendo los intereses del MINSAL.
Descripción del sistema
El sistema de aire acondicionado a dimensionar, construir y poner en funcionamiento será del tipo de expansión directa con sistemas tipo centrales partido y Mini Split conformado por:
unidades condensadoras (UC), unidades evaporadoras (UE), ducteria, difusores, rejillas, termostatos, filtros de aire, tuberías de los circuitos de refrigeración, drenajes, controles de temperatura, protecciones eléctricas de los equipos y otros elementos necesarios para el buen funcionamiento de los sistemas.
Sistema de Aire Acondicionado, Ventilación Mecánica y Extracción.
El Sistema de Aire Acondicionado, Ventilación Mecánica y Extracción, consistirá en la
taller en los que se incluyan la distribución de equipos, accesorios y ductos, tuberías de drenajes, tuberías de circuito de refrigeración, conexiones eléctricas de control, cuadro de equipos definitivos. Toda esta información deberá ser proporcionada en una primera etapa para ser aprobada por la supervisión y equipo Técnico del MINSAL, previo a la etapa de suministro e instalación de los equipos.
Al finalizar la obra se deberán presentar los planos como construidos de todo el sistema de Aire Acondicionado, Ventilación Mecánica y Extracción.
Consideraciones
Se deberán considerar equipos independientes para cada uno o grupo de ambientes usuarios del mismo servicio hospitalarios.
Los equipos a utilizar en el sistema de aire acondicionado deberán tener un SEER no menor de 15 para equipos de capacidades menores de 5 toneladas y de SEER de 13 para equipos de capacidad mayor de 5 toneladas, funcionando con refrigerante 410a.
Los equipos deberán ser de tecnología reciente y con una garantía para un año a partir de la recepción definitiva del proyecto.
Todos los equipos de aire acondicionado y ventilación/extracción mecánica deberán incluir en la partida correspondiente al aire acondicionado los costos de conexión eléctrica con caja térmica más cercana que será dejada por el contratista eléctrico y de igual forma la canalización y cableado para la fuerza y señal de los sistemas.
El dimensionamiento de la capacidad de los equipos de aire acondicionado y extracción mecánica deberá ser considerado para los siguientes ambientes:
AMBIENTES TIPO NIVEL CAH EXTERIOR CAH TOTAL PRESION
S.S. Hombres Extracción 1 - 10 NEGATIVA
S.S. Mujeres Extracción 1 - 10 NEGATIVA
S.S. Extracción 1 - 10 NEGATIVA
Sala de Autopsias Aire Acondicionado y
Extracción 1 2 12 NEGATIVA
S.S. (Pasillo
Patólogos) Extracción 2 - 10 NEGATIVA
S.S. (Oficina Jefatura) Extracción 2 - 10 NEGATIVA
Biopsias por
Congelación Aire
Acondicionado 2 - - -
AMBIENTES TIPO NIVEL CAH EXTERIOR CAH TOTAL PRESION
S.S. (Unidad CAAF) Extracción 2 - 10 NEGATIVA
S.S. (Espera) Extracción 2 - 10 NEGATIVA
S.S. Personal
Hombres Extracción 2 - 10 NEGATIVA
S.S. Personal Mujeres Extracción 2 - 10 NEGATIVA
Salón de Usos
Múltiples ** Aire
Acondicionado 2 - - -
Coloración Extracción de
Olores y Campana 2 - - -
Sección Técnica ** Aire
Acondicionado 2 2 6 -
Área Patólogos ** Aire
Acondicionado 2 2 6 -
Oficina de Jefatura Aire
Acondicionado 2 2 6 -
Área Secretarial Aire
Acondicionado 2 2 6 -
** Instalación de 2 aires tipo Mini Split de 3 toneladas cada uno
Las tuberías de drenaje de condensado de los equipos de aire acondicionado deberán quedar embebidos en las paredes y ser orientados y conectados en tuberías o descargados en cajas correspondientes al sistema de aguas lluvias o en casos que el tramo de tubería de drenaje visto sea corto se podrá dirigir hacia el exterior considerando que la tubería de drenaje vista deberá ser aislada.
Las tuberías de drenaje de condensado de los equipos de aire acondicionado deberán considerar una pendiente mínima del 1% en las tuberías horizontales. Los diámetros deberán ser calculados en base la capacidad de los equipos y la trayectoria de la red.
Las tuberías y accesorios para la red de drenaje de condensado de los equipos de aire acondicionado deberán ser de PVC que cumpla con la norma ASTM D-3034 para 125 PSI.
El nivel de ruido (NC) en los difusores y rejillas de retorno y extracción no deberá ser mayor de 35 dB(A).
Entrega de manuales de operación y mantenimiento de los equipos suministrados e instalados.
Adiestramiento en la operación y mantenimiento de los equipos al personal que el Ministerio de Salud asigne para tal efecto.
Proporcionar lista de repuestos que el fabricante recomienda para el periodo de un año, incluyendo el precio de los mismos. (este costo no debe ser considerado en la oferta).
Pruebas
Una vez finalizada la instalación de los sistemas y conectado el suministro de energía eléctrica e interconectado los circuitos de control, el contratista en presencia del supervisor procederá efectuar las pruebas iniciales de operación de los sistemas, las cuales deberán ser reportadas por escrito y efectuar los ajustes necesarios para que los sistemas operen a satisfacción del propietario, en las condiciones de diseño.
Capacitación
Luego de realizar las pruebas de funcionamiento y la puesta en marcha de los equipos, se debe de considerar el impartir una capacitación para el uso de los equipos y componentes del sistema instalado a personal designado por el Hospital Nacional Rosales y del MINSAL. Dicha capacitación deberá considerar una parte teórica y otra práctica, en la que se imparta la operación, fallas más comunes y parte del mantenimiento del equipo.
Garantía
Los equipos suministrados y las instalaciones realizadas deberán considerar una garantía de 1 año a partir de la recepción definitiva de la obra y se deberán entregar los manuales de operación y mantenimiento de los equipos en el idioma español.
NORMAS
INSTALACIONES DE AIRE ACONDICIONADO.
Normas Técnicas Internacionales
Instituto de Refrigeración y Aire Acondicionado (ARI). EEUU.
Asociación Americana de Ingenieros Mecánicos (ASME). EEUU.
Asociación Americana para la prueba de Materiales (ASTM). EEUU.
Asociación Nacional para la protección contra el fuego (NFPA). EEUU.
Instituto Nacional de Estándares Americanos (ANSI). EEUU.
Código de Seguridad para Refrigeración Mecánica (ASHRAE 15). EEUU.
Air Movement and Control Association (AMCA).
Normas SMACNA Normas IMSS 3.317 SEÑALETICA
De acuerdo a las regulaciones de seguridad de protección civil para establecimientos de salud y a la iniciativa del MINSAL de IMPLEMENTAR la aplicación de la calificación de HOSPITAL SEGURO en todos sus establecimientos, el contratista deberá incluir el suministro e instalación de señales y avisos concernientes a salvaguardar la seguridad de pacientes y personal de los establecimientos de salud. Todo de acuerdo a lo indicado en el plano de rutas de evacuación que se da en anexo. Deberá incluirse el sistema de señalización con el propósito de orientar, conducir e identificar las diferentes áreas, servicios y locales que componen el edificio se deberán colocar al menos las siguientes señales:
- Señalización de los ambientes del edificio - Señal de zona de seguridad
- Señal de extintor o de protección contra incendios
- Señal de extintor o de protección contra incendios (especial) - Señal de ruta de evacuación
- Señal de precaución de sustancias corrosivas, de forma triangular.
- Señal de salida de forma rectangular.
- Hechura de Rotulo de Identificación de la Edificación.
Para cualquier ampliación al respecto se puede consultar la página electrónica del MINSAL (www.salud.gob.sv) y descargar la guía de señalización y avisos de protección civil para establecimientos de Salud.
Nota: Las señales serán de materiales, colores y dimensiones según lo establece la guía técnica de señales y avisos de protección civil para establecimientos de salud.
3.3.18 MISCELANEOS
Comprende todas las actividades que se detallan a continuación:
Suministro y colocación de: Rótulo de identificación del Proyecto Hechura e instalación de cerca protección, perimetral al proyecto
Limpieza y desalojo final, incluye: la limpieza de toda la Obra, interior y exterior afectadas por el proyecto.
Placa conmemorativa
3.4 ETAPA 2 Construcción del Edificio anexo de Patología y Citología del Hospital Nacional Rosales.
3.4.1 ALCANCE DEL TRABAJO
El trabajo a realizar por el contratista en esta ETAPA 2, consiste en la ejecución de los trabajos de: Construcción del nuevo edificio de Técnicas Especiales que estará ubicado en un terreno de las instalaciones donde actualmente se encuentra el Servicio de Patología, el cual será demolido en su totalidad para llevar a cabo la construcción del edificio en mención, el servicio de Patología será trasladado a las instalaciones físicas remodeladas en la ETAPA 1.
Para la realización del proyecto, el Contratista deberá ejecutar las obras según los planos constructivos proporcionados por el MINSAL, y atender las Especificaciones Técnicas, así como, los demás documentos contractuales que son parte de las Bases de Licitación; en caso de existir alguna inconsistencia, ésta será resuelta por el Administrador del Contrato.
ocupa el servicio de Patología del Hospital, por lo que será responsabilidad del Contratista llevar a cabo obras de desmontajes e inventario de todos los elementos constructivos que sean rescatables.
El Contratista deberá aplicar y tomar en consideración las correspondientes actividades de seguridad y protección laboral.
El Contratista será responsable de que las obras se desarrollen en forma eficiente, dentro de las limitantes de tiempo, costo y condiciones contractuales.
La ejecución de los servicios de: Desmontaje, demolición y construcción (de acuerdo a lo mostrado en el Formulario de Oferta), se desarrollarán de manera integral, por lo que el Contratista será el responsable ante el MINSAL de proporcionar todos los insumos, servicios, materiales, mano de obra y subcontratos necesarios para que la obra sea finalizada tal y como la requiere el MINSAL.
Es entendido que el Contratista conoce y acepta cada una de las cláusulas contenidas en este documento, comprometiéndose además a apegarse a las observaciones e indicaciones proporcionadas por el Administrador del Contrato y la Supervisión, designados por el MINSAL.
El Oferente contará con la siguiente información, la cual formará parte de las Bases de Licitación:
Términos de referencia Planos Constructivos Especificaciones Técnicas Formulario de oferta
Guía Técnica de Señales y Avisos de Protección Civil para Establecimientos de Salud 3.4.2 UBICACIÓN DEL PROYECTO
El proyecto se llevara a cabo dentro de las instalaciones del Hospital Nacional Rosales, donde actualmente se encuentra el servicio de Patología de dicho Hospital.
3.4.3 DESCRIPCIÓN DEL PROYECTO
El proyecto consiste en llevar a cabo la Construcción del anexo de Patología del Hospital Rosales y de Citología del Laboratorio Central (edificio nuevo), con una superficie de 628.38 mts2 aproximadamente, desarrollados en 1ro y 2do nivel; lo que comprende la realización de las siguientes actividades:
DESMONTAJE Y DEMOLICIONES TERRACERIA
ESTRUCTURAS DE CONCRETO PAREDES
ESTRUCTURA METALICA TECHOS
PISOS CIELOS ACABADOS PUERTAS VENTANAS MUEBLES
ARTEFACTOS SANITARIOS INSTALACIONES HIDRAULICAS AGUA POTABLE
AGUAS NEGRAS AGUAS LLUVIAS
INSTALACIONES ELÉCTRICAS
INSTALACIONES ELÉCTRICAS INTERNAS ELECTRICIDAD
PREINSTALACIONES DE EQUIPOS MEDICOS HISTOQUIMICA
EXTRACCION DE AIRE
SISTEMA DE AIRE ACONDICIONADO SEÑALETICA
SEÑALIZACION DE AMBIENTES MISCELANEOS
3.4.4 DESMONTAJE Y DEMOLICIÓN DESMONTAJES
Se realizará el Desmontaje de los elementos que se consideren recuperables por el Administrador del Contrato y la Supervisión, atendiendo lo establecido en el Formulario de Oferta y las Especificaciones Técnicas de estas Bases de Licitación.
El área donde se llevaran a cabo los desmontajes y demoliciones, serán dentro de las instalaciones actuales del servicio de Patología del Hospital, los cuales se detallan a continuación:
Desmontaje de puertas de una hoja, metálica ó de madera con sus respectivos contramarcos o mochetas.
Desmontaje de puertas de dos hojas, metálicas ó de madera con sus respectivos contramarcos o mochetas.
Desmontaje de ventana existente
Desmontaje de defensa de Hierro, medida según el hueco de ventana Desmontaje de Cubierta de techo existente.
Desmontaje de divisiones de madera existentes Desmontaje de cielo falso (Losetas y perfilería) Desmontaje de fascia, canal y cornisa
Desmontaje de lavamanos existentes, incluye: su grifería Desmontaje de Servicios Sanitarios existentes
Desmontaje de lavabo de acero inoxidable
Desmontaje de estructura de soporte de techo, área medida según el techo que soporta Desmontaje de instalaciones hidráulicas, agua potable, aguas lluvias y negras.
Desmontaje de luminaria, tipo gabinete módulo de 2' x 4', incluye: interruptor y accesorios.
Desmontaje de luminaria tipo incandescentes, incluye: interruptor y accesorios.
Desmontaje de toma corriente a 120 vol.
Desmontaje tablero de diferentes espacios.
Desmontaje de aire acondicionado tipo mini split.
Desmontaje, reubicación y reinstalación de equipo de desminerización, incluye: Puesta en funcionamiento en nueva ubicación.
Nota: Dentro del precio unitario de la partida de desmontajes se deberá incluir el resguardo de material recuperable, que deberá entregarse bajo inventario al MINSAL.
Todos los elementos que sean desmontados, en virtud del trabajo descrito, serán clasificados y almacenados bajo inventario, en coordinación con la Supervisión y la Administración del contrato, para evitar los efectos negativos que puedan causar los agentes atmosféricos, el uso o daño por parte de personal del Contratista.
Para las estructuras metálicas se procederá al desmontaje en los puntos de apoyo o empotramiento para luego proceder a su almacenamiento en bodega.
Cualquier elemento que sea dañado por el manejo, durante los procesos de desmontaje y almacenamiento, así como también la pérdida de ellos durante el tiempo en que permanezcan almacenados, será responsabilidad directa del Contratista, quien tendrá que sustituirlo por uno nuevo de igual o mejor calidad y características, quedando su aceptación sujeta a la aprobación de la Supervisión y la Administración del contrato.
El Contratista, en presencia de la Supervisión y en coordinación con la Administración del contrato, procederán a entregar a la Dirección del Hospital ó a la persona que ésta designe, por medio de inventario, el material producto del desmontaje y que haya sido declarado recuperable, dentro de un plazo de 10 días calendario, contados a partir de la fecha en que se dé por recibida ésta actividad. El resto del producto de desmontaje será desalojado inmediatamente al igual que los productos de la demolición.
La Administración del contrato en coordinación con la Supervisión autorizarán al Contratista el retiro de todo el material de desecho, producto del desmontaje y de la limpieza inicial, así como, el que se vaya acumulando, conforme el avance de la obra, este deberá ser removido del sitio con tanta frecuencia como sea requerido para no entorpecer el proceso de ejecución del proyecto.
Todos los materiales a desalojar deberán ser trasladados a un botadero autorizado por las autoridades competentes, fotocopia del original de dicha autorización deberá ser entregada a la Administración del Contrato, quien proporcionará su Visto Bueno, el original de este documento permanecerá en La Obra durante su ejecución.
El Contratista es el único responsable por cualquier daño o accidente causado a la obra o a personas, directo o indirectamente, por lo que deberá tomar las correspondientes medidas de protección y seguridad apropiadas.
DEMOLICIONES
Se procederá a la Demolición del servicio de Patología actual, de acuerdo a lo indicado en plano de intervenciones, con la aprobación de la Supervisión y la Administración del contrato y las Especificaciones Técnicas de estos documentos.
Demolición de pila y lavadero exterior
Demolición de paredes, incluye: soleras de fundación y excavación
Demolición de columnas de concreto armado hasta nivel de zapata, incluye: el pedestal, excavación necesaria para su extracción y compactación de suelo debido a esta actividad.
Demolición de zapatas de concreto armado, incluye: excavación necesaria para su extracción y compactación del suelo.
Demolición de losa de concreto armado Demolición de vigas de concreto armado
Demolición de piso de ladrillo existente, interior y corredores
Demolición de piso tipo acera en circulación peatonal ó canaleta a los costados del Edificio.
Demolición de muro de piedra, hasta nivel de desplante de zapatas, solo en lugar donde coincide con nuevas fundaciones, según plano.
Acarreo interno de material a desalojar
Desalojo de material de desmontaje y demolición
El Contratista es el único responsable por cualquier daño o accidente causado a la obra o a personas, directo o indirectamente por esta operación, por lo cual deberá tomar medidas de seguridad apropiadas.
Para la realización de esta actividad, el Contratista hará la evaluación técnica de la infraestructura existente y hará la propuesta técnica de Demoliciones y Desmontajes.
También, deberá desmontar, demoler y sellar todo tipo de tubería que se encuentre en las áreas a intervenir.
3.4.5 TERRACERIA
El trabajo de esta sección consiste en realizar todas las actividades de nivelación de suelos para conformar terrazas, excavaciones para cimentaciones de muro de contención y tapial colindante, sustitución de suelo inapropiado y cuales quiera otras excavaciones indicadas en los planos. Se deberá de utilizar en nivel de piso terminado del edificio existente de la Unidad como referencia para proyectar las terrazas de las áreas a construir. A continuación se enlistan las actividades correspondientes a esta actividad:
-Trazo y nivelación (de toda la obra a realizar) -Excavaciones
-Relleno compactado con material selecto
-Relleno compactado con suelo cemento, relación 20:1 -Desalojo de material de excavación
3.4.6 ESTRUCTURAS DE CONCRETO
Esta actividad comprende en llevar a cabo todas las acciones para la realización de las estructuras de concreto (zapatas, soleras, columnas, losas de entrepiso, rampas, paredes, muros, escaleras de concreto, vigas, nervios etc.) y todos los elementos con los que contara el proyecto, cuyas descripciones se encuentran detalladas en el formulario de oferta, especificaciones técnicas y planos constructivos anexos a esta documentación.
3.4.7 PAREDES
En esta actividad el Contratista deberá llevar a cabo obras de construcción de paredes según característica y especificaciones detalladas en el formulario de oferta, planos constructivos y
especificaciones técnicas, las cuales deberán contar con el repello y afinado de todas las superficies, y la conformación de aristas y cuadrados respectivamente.
Además comprende en llevar a cabo el suministro e instalación de divisiones de doble forro de tabla roca en las áreas especificadas en planos constructivos, a través de perfiles metálicos galvanizados. En el caso de las paredes divisorias de las áreas de servicios sanitarios, se suministrarán divisiones de melamina con estructura de aluminio anodizado.
3.4.8 ESTRUCTURA METALICA
Esta actividad consiste básicamente en la fabricación y colocación de todos los elementos estructurales que componen el edificio tales como Polines, Vigas Metálicas, Escopetas, Tensores y Columnas metálicas según detalles estructurales mostrados en planos constructivos y especificaciones mostradas en el formulario de oferta, así como elementos tales como barandales con pasamanos de hierro galvanizado.
Todos los elementos metálicos llevarán aplicación de anticorrosivo a dos manos (de diferente color) y una de aceite; también se incluirá dentro del precio unitario de cada elemento los apoyos y anclajes. Se utilizaran los materiales de primera calidad de acuerdo a las Normas y especificaciones, establecidas para este tipo de trabajo.
3.4.9 TECHOS
Esta actividad consiste en llevar a cabo las siguientes actividades
Suministro e instalación de cubierta de lámina metálica troquelada de aluminio y zinc, calibre 26 con aislante térmico acústico al núcleo de 2" de poliuretano, colocada entre 2 laminas, atornillado a la estructura metálica de techo.
Suministro e instalación de canal de lámina galvanizada Calibre 24; incluye remachado, soldado y sellado con material elastomerico, prueba de hermeticidad e impermeabilidad, ganchos de hierro Ø 1/2" @ 50 cms. máximo, pintados con dos manos de base galvite y una mano de aceite.
Suministro e instalación de botaguas de lámina galvanizada Calibre 24, incluye remachado y sellado elastomerico.
Toda la instalación de estos elementos, se llevaran a cabo según las especificaciones técnicas proporcionadas por el fabricante del producto.
3.4.10 PISOS
Esta partida consiste en llevar a cabo todas las actividades relacionadas al suministro e instalación de los distintos tipos de pisos (piso de cerámica antideslizante, aceras, etc.) con los que contara la edificación a construir, dichas características se detallan en planos constructivos, especificaciones técnicas y formulario de oferta anexos a este documento.
Para el caso de exteriores se construirá piso de concreto simple el cual ira sobre una capa de suelo cemento y juntas a cada dos metros, cuyo acabado se hará con plancha metálica.
Los pisos de cerámica deberán ser de alta calidad, Antiderrapante grado 9 en la escala de Mosh, resistente a las manchas y ácidos, estos contaran con un zócalo del mismo material (piso).
Los pisos de concreto simple se construirán sobre una base o capa de suelo cemento de 20 ms de espesor.
3.4.11 CIELO FALSO
Se instalara cielo falso, losetas de fibrocemento de 2´x 4´x 6 mm., estas serán de color natural y se les aplicará dos (2) manos como mínimo de pintura tipo látex color blanco, colocadas sobre perfilería de aluminio tipo pesado, suspendida con alambre tipo entorchado, incluye
arriostramiento sismo resistente a cada 2.40 mts., según detalle mostrado en planos constructivos.
Se suministrara e instalaran fascias y cornisas de lámina metálica (aluminio y zinc) calibre 24 y cornisa de lámina lisa de fibrocemento de 6 mm de espesor, con aplicación de dos manos, mínimo de pintura tipo látex color blanco, colocada en estructura de tubo de hierro, chapa 16 de 1"x 1", cuadrícula separación máxima 30 cm, fijada en pared y soldada a estructura metálica del techo, incluye dos manos de anticorrosivo de diferente color y una mano de pintura de aceite, de primera calidad.
Para el caso de las losas y vigas, estas contaran con la hechura de repello, afinado y pintado con la aplicación de tres manos de pintura látex de la mejor calidad, en superficies horizontales bajo losa de área de sótano.
3.4.12 ACABADOS
En esta actividad el Contratista deberá proporcionar el debido tratamiento y/o revestimiento a las diferentes superficies de las paredes, columnas, y vigas a construir, a través de repello y afinado a las superficies, así como también la respectiva aplicación de los distintos tipos de Pintura en paredes interiores como exteriores según colores seleccionados por el propietario, todo lo antes descrito deberá contar con previo tratamiento tal como el sellado y curado en las superficies.
A continuación se enlistan distintos procedimientos a realizar según sea el caso para cada proceso constructivo, enlistándose a continuación:
Hechura de repellos en superficies verticales Hechura de afinados en superficies verticales Hechura de aristas y cuadrados
Suministro y colocación de azulejo en paredes.
Aplicación de Pintura Epoxica en interiores, incluye: sello, curado de paredes nuevas antes de la pintura
Aplicación de Pintura Aceite Mate en interiores y exteriores, incluye: sello, curado de paredes nuevas antes de la pintura
Observaciones generales:
Las paredes de bloque de concreto, serán repelladas, afinadas y pintadas, aplicando dos manos (mínimo) de pintura, del color y tipo a escoger; en interiores y exteriores. Incluye sellado y curado en paredes.
Para el caso de las divisiones livianas a suministrar, se aplicarán dos manos (mínimo) de pintura de aceite, tono mate, color a escoger.
En paredes interiores que corresponden a los servicios sanitarios, estas contaran con un enchape de cerámica de 20 x 30 cms a una altura de 1.20 mts. del NPT y para las áreas de duchas el revestimiento será a una altura de 1.80 mts.
Para el caso de las defensas de las ventanas, se pintaran con 2 manos de anticorrosivo y una aplicación de esmalte.
3.4.13 PUERTAS
Las puertas de madera nuevas a suministrar e instalar deberán llevar una estructura de cedro con doble foro de plywood Banack o caobilla clase "B, debiéndose incluir, mocheta, chapa de palanca, antipánico, (según sea el caso) bisagras, tope al piso y pintura aplicada a soplete según especificaciones mostradas en planos constructivos y formulario de oferta.
Las puertas metálicas serán de marco de ángulo y estructura de hierro con forro de lámina en ambas caras, la cual ira pintada con anticorrosivo a dos manos y finalmente la aplicación de pintura de aceite mate aplicada con soplete.
Las puertas de aluminio contaran con una estructura de aluminio anodizado, con doble forro de lámina y mirilla de vidrio, dichas características variaran dependiendo a los ambientes donde se instalaran dichos elementos.
Todas las unidades contaran con características propias de acuerdo a las especificaciones mostradas en formulario de oferta, planos constructivos y especificaciones técnicas anexos a este documento.
3.4.14 VENTANAS
Se instalaran ventanas de celosía de vidrio marco de aluminio anodizado al natural tipo pesado, operador tipo mariposa en todos los ambientes indicados en los planos constructivos, para el caso de las áreas de atención, se considera el suministro e instalación de ventanas de vidrio fijo según características y especificaciones mostradas en formulario de oferta y planos constructivos.
Todas las ventanas contaran con sus respectivas defensas de Hierro cuadrado, la cual incluye la aplicación de pintura anticorrosiva 2 manos y 1 de esmalte, estos elementos deberán ir anclados o sujetados a la estructura de pared y fijadas con material epóxico.
3.4.15 MUEBLES
Esta partida comprende básicamente en el suministro e instalación de muebles fijos según características y especificaciones mostradas en el formulario de oferta y planos constructivos anexos a este documento.
Los dibujos presentados en planos constructivos, deberán considerarse como diagramáticos;
aunque dentro de las características especiales con las que deberán contar estos elementos, son que las gavetas llevaran corredera metálica a ambos lados,
las haladeras podrán ser plásticas ó metálicas lisas anodizadas, el pegado del plástico laminado deberá ser de excelente calidad, en especial en los bordes o en las uniones de dos caras y los interiores serán forradas con melamina y superficies de granito. Se verificarán todas las medidas en la obra, según se requiere por todos y cada uno de los trabajos de montaje de modo que se ajuste a las condiciones de la obra.
3.4.16 ARTEFACTOS SANITARIOS
Esta actividad consiste en el suministro e instalación de todos los accesorios hidrosanitario, los cuales irán conectados a las redes hidrosanitarias principales propuestas en planos constructivos.
A continuación se enlistan las actividades que conciernen a la partida de Artefactos Sanitarios:
Suministro e instalación de Inodoro tipo estándar, color blanco, incluye: accesorios, tubo de abasto, válvula de control asiento elongado y tapadera.
Suministro e instalación de lavamanos color blanco, tipo estándar; incluye: tubería de abasto y descarga, grifería, válvula de control, accesorios, apoyo de tubo de Hierro galvanizado 1/2" anclado al piso.
Suministro e instalación de Mingitorio
Suministro y colocación de portarrollos de metal cromado
Suministro y colocación de dispensador plástico para jabón líquido, base de metal cromado.
Suministro y colocación de porta toalla metálico cromado de 18"
Suministro y colocación de espejo plano, marco de acero inoxidable, vidrio de 6 mm., de 46 x 61 cms.
Suministro e instalación de barras, tubo de acero inoxidable de 4.0 centímetros de diámetro x 36" de longitud (Seguridad para pacientes con capacidades especiales), comprende juego de dos piezas para cada servicio sanitario. Ver detalle en plano.
3.4.17 INSTALACIONES HIDRAULICAS Agua potable
Consiste en el suministro e instalación de red de tuberías de agua potable según diseño en planos. Incluye válvulas de corte y de control, accesorios, excavación, relleno compactado, nivelación de piso y otros.
Deberá considerarse la instalación de válvulas de control, accesorios, construcción de caja de inspección con válvula de control, excavación, relleno compactado y resanado de piso.
Aguas Negras
Se suministrara e instalara la red de aguas negras de acuerdo a diseño entregado en los planos constructivos en el cual se incluyen cajas de registro, accesorios, excavación, relleno compactado, resanado de piso.
Todas las nuevas conexiones de tubería se conectaran a la red existente de dicho hospital.
Aguas Lluvias
Se construirá la red de aguas lluvias en áreas exteriores la cual consistirá en la construcción, suministro e instalación de los distintos elementos para la evacuación de aguas lluvias, excavación, relleno compactado y nivelación de piso según términos y planos constructivos anexos a este.
3.4.18 INSTALACIONES ELECTRICAS
El Contratista deberá apegarse a los reglamentos y códigos establecidos en los documentos de especificaciones técnicas anexos a estos términos.
Para llevar a cabo los trabajos relacionados a las instalaciones eléctricas, el Contratista deberá de realizar obras de reforzamiento de las instalaciones eléctricas actuales exteriores, los cuales consisten en los desmontajes de postes, herrajes, transformadores, acometidas y las obras civiles necesarias para el acceso a la caseta de planta de emergencia existente.
En términos generales, esta actividad consiste básicamente en el suministro e instalación de todo el sistema eléctrico el cual incluye el canalizado, alambrado, cableado, luminarias, tomacorrientes, montaje de tableros eléctricos, acometidas de tableros eléctricos, transformadores, planta de emergencia, montajes de redes de tierra, montaje de línea primaria,
realización de obras de reforzamiento de instalaciones actuales, se deberá de suministrar e instalar ventiladores.
A continuación se enlistan las actividades a realizar para la realización de dicha partida:
Canalizado y alambrado de unidad de iluminación, incluye: interruptor, accesorios y otros.
Luminaria fluorescente de 3 x 32 w módulo de 2' x 4' acrílico tipo diamante, balastro electrónico, accesorios y otros.
Canalizado y alambrado de unidad de iluminación tipo bombillo de 20 w. incluye: foco, receptáculo e interruptor, accesorios y otros (foco tipo ahorrador de 20 watts).
Canalizado y Alambrado de unidad de toma de corriente a 120 voltios, doble, polarizado, incluye: toma grado hospitalario y accesorios.
Canalizado y alambrado de unidad de iluminación tipo spot-light doble 2 x 75 watts para exterior. Incluye: foco, receptáculo e interruptor, accesorios y otros
Canalizado y alambrado de acometida desde TN, hasta tablero ST-N2, con 2 THHN # 6 (F) + 1 THHN # 8 (N) + THHN # 8 (T), con ø 1 1/2" con canalización tipo EMT aluminio con sus accesorios.
Suministro e instalación de subtablero de 24 espacios, 2 polos, 240V incluye: barras de 100 amperios, térmicos, barras de neutro y tierra, accesorios y otros; en área de cuarto eléctrico. (ST- N) segundo nivel
Canalizado y alambrado de acometida desde (TE), hasta tablero ST-E2, con 2 THHN # 6 (F) + 1 THHN # 8 (N) + 1 THHN # 8 (T), ø 1 1/2" con canalización tipo EMT aluminio con sus accesorios.
Suministro e instalación de subtablero (ST-E); de 24 espacios, 2 polos, 240V, incluye:
barras de 100 amperios, térmicos, barras de neutro y tierra, accesorios y otros; en área de cuarto eléctrico, segundo nivel.
Canalizado y alambrado de acometida desde TE, hasta tablero ST-DES, con 2 THHN # 8 (F) + 1 THHN # 10 (N) + 1 THHN # 10 (T), con ø 1"
Suministro e instalación de (ST-DES); de 4 espacios, 240 v. Dos polos con barras de 100 amperios, Incluye: térmicos, MAIN de 100 Amp. 2 polos, térmicos, barras de neutro y tierra, accesorios y otros.
Canalizado y alambrado de acometida desde cuarto de maquinas hasta tablero TN con 2 THHN # 1/0 (F) + 1 THHN # 2 (N) + 1 THHN # 2 (T), en ø 2".
Suministro e instalación de (TN) de 24 espacios, 240 V. con barras de 150 amperios y main de 150 amperios, Incluye: térmicos, barras de neutro y tierra, accesorios y otros.
Canalizado y alambrado de acometida desde cuarto de maquinas de transferencia hasta tablero TE con 2 THHN # 1/0 (F) + 1 THHN # 2 (N) + 1 THHN # 2 (T), con ø 2".
Suministro e instalación de (TE) de 24 espacios, 240 V. con barras de 150 amperios y MAIN de 150 amperios, Incluye: térmicos, barras de neutro y tierra, accesorios y otros.
Suministro e instalación de subtablero (ST-SQ); de 24 espacios, 2 polos, 240v/2p, incluye:
barra de 100 amperios, térmicos, barra de neutro y tierra.
Canalizado y cableado desde TE hasta subtablero ST-SQ con 2 THHN # 2 (F) + 1 THHN # 4 (N) + 1 THHN # 4 (T), en Ø 1 1/2".
Suministro e instalación de (ST-AA) de 24 espacios, 240 V. con barras de 150 amperios y main de 150 amperios, Incluye térmicos, barras de neutro y tierra, accesorios y otros.
Canalizado y alambrado de acometida desde cuarto de maquinas de TN hasta tablero ST- AA con 2 THHN # 2 (F) + 1 THHN # 4 (N) + 1 THHN # 4 (N), con ø 2".
Suministro e instalación de equipo telefónico el cual incluye: canalizado, alambrado, toma y accesorios.
Suministro e instalación de toma de datos el cual incluye: canalizado, alambrado y accesorios.
Canalizado y alambrado de acometida desde Sub-estación hasta tablero TG con 2 THHN
# 350 (F) + 1 THHN # 300 (N) + 1 THHN # 300 (T), en ø 2".
NOTA: Las canalizaciones y alambrado de las unidades de iluminación, tomacorrientes y otros se harán según el cuadro de cargas, planos y notas eléctricas. Considerar además los costos por pruebas eléctricas requeridas en las diferentes etapas constructivas. Para las secciones de canalización a intemperie deberán instalarse subterráneas con tubería conduit y con protección de concreto simple.
3.4.19 ELECTRICIDAD
Suministro e instalación de red primaria con 2 ACCR # 2 + 1 ACCR # 1/0 (neutro corrido), desde punto de entrega hasta subestación. Mas 1 poste de concreto de centrifugado en punto de recibir.
Suministro e instalación de sub - estación eléctrica, la cual incluirá: poste de concreto centrifugado de 35', 1 transformador de 75 + 50 KVA, tubo conduit de Ø 5'', remate para vientos, pararrayos, herrajes, accesorios, etc.
Construcción de pozo de registro (electricidad), incluye: excavación y compactación.
Suministro e instalación de TG tablero generales cuarto de maquinas con 240 voltios, barra de 450 amperios.
Suministro e instalación de TGE tablero general en de emergencia en cuarto de maquinas con 240 voltios, barra de 200 amperios
Suministro e instalación de transferencia automática para emergencia en cuarto de maquinas con 240 voltios.
Suministro e instalación de red de polarización con barras bimetálicas de 5/8"x10' y cable de cobre desnudo #2, con soldadura exotérmica para barra, en sub estación, según detalle, que garantice el ohmiaje según capacidad de transformador y normas aplicables.
Suministro e instalación de red de polarización con barras bimetálicas de 5/8"x10' y cable de cobre desnudo #2, con soldadura exotérmica para barras, en tablero general, según detalle, que garantice el ohmiaje de 3, para tomas
NOTA: Las canalizaciones y alambrado de las unidades de iluminación, tomacorrientes y otros se harán según el cuadro de cargas, planos y notas eléctricas. Considerar además los costos por pruebas eléctricas requeridas en las diferentes etapas constructivas. Para las secciones de canalización a intemperie deberán instalarse subterráneas con tubería conduit y con protección de concreto simple. Ver detalle en plano eléctrico.
3.4.20 PREINSTALACIONES DE LOS EQUIPOS MEDICOS
El contratista realizará las obras de preinstalación del equipamiento a ser adquirido en el proyecto según lo solicitado en los presentes términos de referencia.
Las obras de preinstalación se deberán realizar para los equipos que así lo requieran según el siguiente detalle:
Edificio para Laboratorio de Citología y Técnicas Especiales EQUIPOS:
